Presentation Transcript

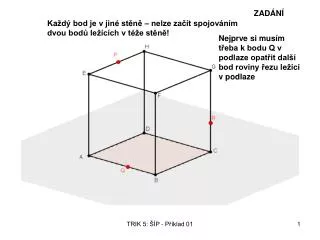

slide1

ZADÁNÍ

Každý bod je v jiné stěně – nelze začít spojováním dvou bodů ležících v téže stěně!

Nejprve si musím třeba k bodu Q v podlaze opatřit další bod roviny řezu ležící v podlaze

TRIK 5: ŠÍP - Příklad 01

slide2

Kde se ŠÍP - přímka PR zapíchne do roviny podlahy?

Na to potřebuji proložit šípem pomocnou rovinu (PORO), která mi zviditelní ten průserčík šípu s podlahou.

TRIK 5: ŠÍP - Příklad 01

slide3

Možností PORO je vícero (vlastně nekonečně) – vyberu si takovou, kterou

v krychlici snadno najdu. Zde volím rovinu PRG, která je kolmá k podlaze.

(Mohl bych ale třeba volit i rovinu PRH)

TRIK 5: ŠÍP - Příklad 01

slide4

To je ona – krásná zelená PORO!

TRIK 5: ŠÍP - Příklad 01

slide5

Kde se tady zapíchne šíp do podlahy?

TRIK 5: ŠÍP - Příklad 01

slide6

V bodě K1. Je to vlastně kouťák tvořený rovinou řezu, podlahou a PORO!

TRIK 5: ŠÍP - Příklad 01

slide8

Nový bod řezu - 1

TRIK 5: ŠÍP - Příklad 01

slide9

T1 - Spojování

TRIK 5: ŠÍP - Příklad 01

slide10

Kde se QK1 zapíchne do levé stěny?

TRIK 5: ŠÍP - Příklad 01

slide11

V bodě K2 – další kouťák (trik T3)

TRIK 5: ŠÍP - Příklad 01

slide13

Nový bod řezu - 2

TRIK 5: ŠÍP - Příklad 01

slide14

T1 - Spojování

TRIK 5: ŠÍP - Příklad 01

slide15

T2 - Rovnoběžnost

TRIK 5: ŠÍP - Příklad 01

slide16

Nový bod řezu - 3

TRIK 5: ŠÍP - Příklad 01

slide17

T1 - Spojování

TRIK 5: ŠÍP - Příklad 01

slide18

KONEC!

TRIK 5: ŠÍP - Příklad 01
