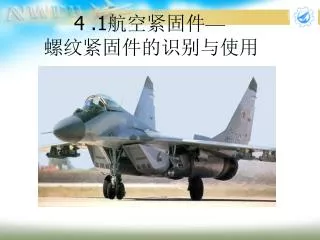

  1. 4.1航空紧固件—螺纹紧固件的识别与使用

  2. 情境二 通用零部件的识别与使用

  3. 任务描述： 1、能根据实物或件号，利用资料查询可拆航空紧固件的类型及用途 2、了解紧固件装配基本方法 3、了解打保险的操作规程与工作过程 任务一 可拆航空紧固件的识别、标准与应用螺纹紧固件装配、打保险

  4. §3---3航空紧固件— 螺纹紧固件的识别与使用 飞机机翼

  5. 民航、军航标准不一 波音（FS\NAS\BAC\MS\AN)、空客标准不一 可拆除紧固件普通螺栓、螺丝、螺帽、垫圈等。 不可拆除紧固件实心铆钉、拉铆钉、拉螺栓、锁螺栓、内六角驱动螺栓（Hi-Lok）等。 按材料分类（铝合金，合金钢，不锈钢，钛合金等）， 按头型分类（凸头和埋头）， 按受力类型分类（抗拉，抗剪）， 按孔径分类（标准级，加大一级，加大二级等） 说明

  6. 美国国家标准 Nc 粗螺纹 NF细螺纹 美国统一标准 UNC粗螺纹 UNF细螺纹 一、航空螺纹标识符号1.航空螺纹标准

  7. 1——5级 1级 松配合 2级 自由配合 3级 中级配合 4级 紧配合 5级 紧配合 2.螺纹的配合等级

  8. 螺纹的标准

  9. 1.通用螺栓AN4DD14A 2.头部钻孔的发动机螺栓AN75-7 3.紧公差螺栓AN175-26A 4.标准航空螺帽AN310C6 任务二、航空螺纹紧固件的识别和标记(件号)

  10. 1.航空螺栓（用途） ※（1）通用螺栓 二、航空螺纹紧固件的类型与应用

  11. 通用螺栓AN4DD14A 标准 直径 材料 长度 尾端是否钻通孔 直径的间隔为1／16 in 长度的间隔为1／8 in 材料 镀镉镍钢---无标记 不锈钢---C 铝合金---DD、D 铜-----B 标记

  12. 螺栓头部符号

  13. 1.航空螺栓 （2）头部钻孔的发动机螺栓 二、航空螺纹紧固件的类型与应用 如:AN75-7 AN75A7

  14. 1.航空螺栓 （3）紧公差螺栓 二、航空螺纹紧固件的类型与应用 如：AN175-26A

  15. 1.航空螺栓 （4）内六角螺栓 二、航空螺纹紧固件的类型与应用

  16. 2.航空螺帽 （1）标准航空螺帽 二、航空螺纹紧固件的类型与应用

  17. 2.航空螺帽 （2）低温自锁螺帽 (a)AN365 (b) AN364 （3）高温自锁螺帽 (c) AN363 二、航空螺纹紧固件的类型与应用

  18. 3.航空垫圈 (a)普通垫圈AN960 (b)大面积垫圈AN970 (c)自锁垫圈AN935 (d)自锁垫圈AN936 (e)(f) MS20002型高强度垫圈 二、航空螺纹紧固件的类型与应用

  19. 4.航空螺钉 (1)机械螺钉（非结构件） 低碳钢 黄铜 不锈钢 铝合金 二、航空螺纹紧固件的类型与应用

  20. 4.航空螺钉 (2)结构螺钉 (a)AN525 镀镉热处理碳钢 (b)AN509 头部有“×” 镀镉高强度钢 二、航空螺纹紧固件的类型与应用

  21. 4.航空螺钉 (3)自攻螺钉 AN530和AN531 都是B型螺钉， AN530是圆头自攻螺钉， AN531是 平头的埋头螺钉。 二、航空螺纹紧固件的类型与应用

  22. 螺钉的标识符号与螺栓的标识符号近似。 例如：AN501B一416—7： AN——美国空军一海军标准螺钉； 50l——带凹槽圆柱头，细螺纹； B——材料为黄铜； 416——直径为4／16 in； 7——长度为7／16 in。 如果“B”改为“C”，表示材料为不锈钢，改为‘‘D”，表示材料为2017一T铝合金。如果在表示材料的字母前面加一个字母“A”，则表示在螺钉的头部钻有通孔，以便用保险丝打保险。 螺钉的标识符号

  23. 其他零件识别

  24. 扭力扳手 任务三 了解螺纹紧固件的安装与保险

  25. 扭力扳手 任务三 了解螺纹紧固件的安装与保险

  26. 1.扳手主体（杆）、调力矩 2.确定驱动套筒 3.正确操作动作（左手辅助，减少弯矩、棘轮机构，加载到位的判断）。 左旋螺纹操作 左撇子操作 4.若工作单要求松掉螺母，再加至规定值，为消除间隙 5.先用手完整旋三圈以上，保证对中，再用扳手 6.联接件上孔的制作 7.装配空间受限时 8.扭力改刀 9.成组螺栓装配顺序 操作一用扭力扳手安装螺栓

  27. 1.插入孔，手工或工具铰圈 2.保险丝 ，低碳或低碳不锈钢 3.绕行方向 操作二 打保险

  28. AN\MS\BAC\ABS的从属关系 如何通过标准表格查取零件资料 BAC系列的含义 AN20? 问题
