  1. 单元一 话音在数字通信系统中的传输 任务2 话音在数字基带系统中的传输 训练项目2、PCM编译码器模块的测试

  2. 话音在数字通信系统中的传输 话音编码通信系统分析与测试 实验目的： 1）验证抽样定理； 2）观察PAM信号形成的过程，了解混迭效应形成的原因； 3）验证PCM编译码原理，观察PCM抽样时钟、编译码数据之间的关系； 4）了解PCM专用集成电路的工作原理和应用。 实验设备： 1）通信原理综合实验系统； 2 ）20MHz双踪示波器； 3 ） 函数信号发生器。

  3. 实验内容 （一）PAM编译码器系统 1、电路说明

  4. 2、电路模块各测试点安排 • TP701：输入模拟信号； • TP702：经滤波器输出的模拟信号； • TP703：PAM抽样序列； • TP704：恢复模拟信号。

  5. 3、项目任务 （1）抽样脉冲序列及重建信号观测 （2）信号混迭观测

  6. （1）抽样脉冲序列及重建信号观测 • 准备工作： • 将交换模块内的抽样时钟模式开关KQ02设置在NH位置； • 将测试信号开关KQ01设置在外部测试信号输入2_3位置； • 输入信号选择开关K701设置在T（测试状态）位置；低通滤波器选择开关K702设置在F。

  7. （1）抽样脉冲序列观测 • 调整信号发生器输出频率为1000Hz、输出电平为2Vp-p的正弦信号送入信号测试端口J005和J006（地）。 • 用示波器同时观测正弦波输入信号（J005）和抽样脉冲序列信号（TP703）及重建输出信号TP704点，并画出波形图。

  8. J005与TP704 返回

  9. 混迭现象 返回

  10. J005与TP701 返回

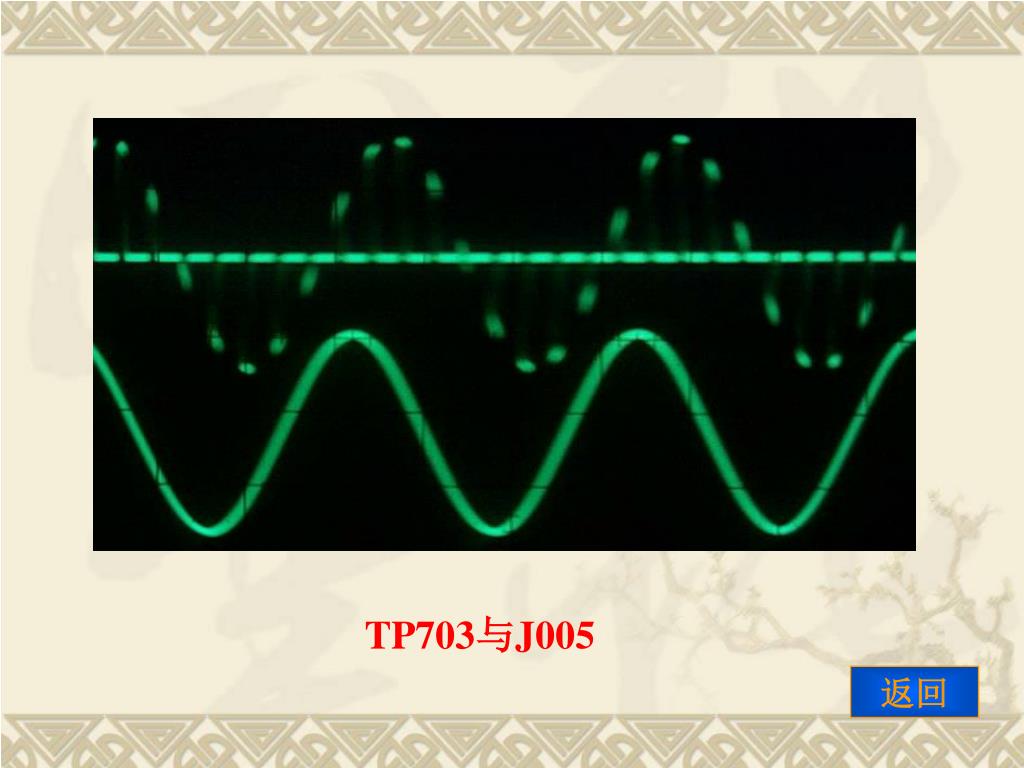

  11. TP703与J005 返回

  12. （2）信号混迭观测 • 当输入信号频率高于4KHz（1/2抽样频率）时，重建信号将出现混迭效应。 • 将跳线开关K702设置在NF（无输入滤波器）位置。调整信发生器正弦波输出频率为6KHz～7KHz左右、电平为2 Vp-p的测试信号送入信号测试端口J005和J006（地）。 • 用示波器观测重建信号输出波形。缓慢变化测试信号输出频率，注意观察输入信号与重建信号波形的变化是否对应一致。分析解释测量结果。

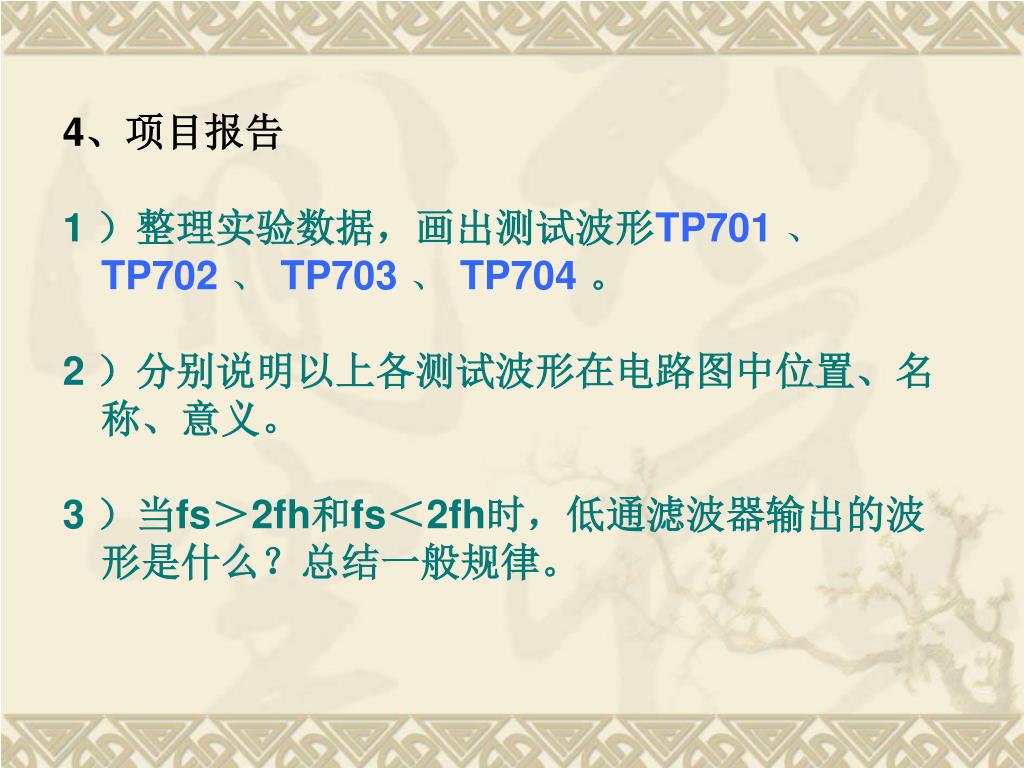

  13. 4、项目报告 1 ）整理实验数据，画出测试波形TP701、 TP702、 TP703、 TP704。 2 ）分别说明以上各测试波形在电路图中位置、名称、意义。 3 ）当fs＞2fh和fs＜2fh时，低通滤波器输出的波形是什么？总结一般规律。

  14. （二）PCM编译码器系统 1、电路说明

  15. 2、各测试点安排 • TP501：发送模拟信号测试点； • TP502：PCM发送码字； • TP503：PCM编码器输入/输出时钟； • TP504：PCM编码抽样时钟； • TP505：PCM接收码字； • TP506：接收模拟信号测试点。

  16. 3、项目任务 加电后，通过菜单选择“PCM”编码方式。 （1）PCM编码 • 输出时钟和帧同步时隙信号观测 • 抽样时钟信号与PCM编码数据测量 （2） PCM译码 • PCM译码器输出模拟信号观测

  17. （1）PCM编码 输出时钟和帧同步时隙信号观测 加电后,菜单选择“PCM”编码方式,观测TP504和TP503。分析和掌握PCM编码抽样时钟信号与输出时钟的对应关系（同步沿、脉冲宽度等）。

  18. 注释:上左图是TP504与TP502正常增益时的关系图,而右图则是调W501后的关系图,具体变化需要在做实验时将信号扩展5到10 倍来看. 返回

  19. 注释:上图是在1000HZ,2Vp-p时的关系;当频率固定,改变电平时,电平增加,会导致译码输出畸变:当电平固定,提高频率,S/N下降,如果频率超过4KHZ左右,TP506基本观察不到信号.注释:上图是在1000HZ,2Vp-p时的关系;当频率固定,改变电平时,电平增加,会导致译码输出畸变:当电平固定,提高频率,S/N下降,如果频率超过4KHZ左右,TP506基本观察不到信号. 返回

  20. TP504时钟8K TP503时钟256K 返回

  21. 抽样时钟信号与PCM编码数据测量 • 将开关K501设置在T位置，KO01置于右端，信号发生器产生一个频率为1000Hz、电平为2Vp-p的正弦波信号送入测试端口J005和J006 • 用示波器观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502）。分析PCM编码输出数据与抽样时钟信号及输出时钟的对应关系。

  22. （2）PCM译码器 K501设置在T位置、K502在N位置、 K504设置在LOOP位置。用函数信号发生器产生一频率为1000Hz、电平为2Vp-p的正弦波测试信号送入J005和J006（地） 观测TP506和TP501。 将测试信号电平固定在2Vp-p，调整测试信号频率，定性的观测解码恢复出的模拟信号质量。

  23. 4、项目报告 1）整理实验数据，画出测试波形TP501、 TP502、 TP503、 TP504、 TP506。 2）分别说明以上各测试波形在电路图中位置、名称、意义。 3）简述信噪比随输入信号电平变化的关系 及信噪比与输入信号频率变化的关系 。

  24. 任务2 项目计划
