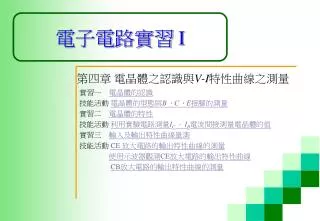

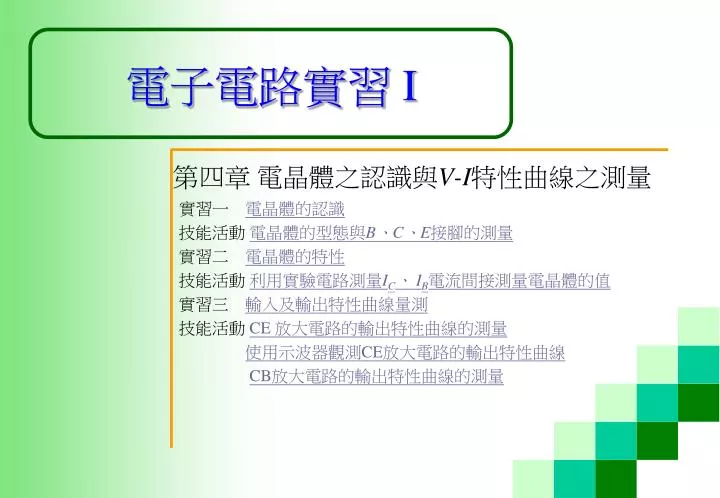

  1. 電子電路實習 I 第四章 電晶體之認識與V-I特性曲線之測量 實習一 電晶體的認識 技能活動 電晶體的型態與B、C、E接腳的測量 實習二 電晶體的特性 技能活動 利用實驗電路測量IC、 IB電流間接測量電晶體的值 實習三 輸入及輸出特性曲線量測 技能活動 CE 放大電路的輸出特性曲線的測量 使用示波器觀測CE放大電路的輸出特性曲線 CB放大電路的輸出特性曲線的測量

  2. 實習一 電晶體的認識 1.電晶體的結構 圖4-1　電晶體的電路符號與結構

  3. 實習一 電晶體的認識 2.電晶體種類與外型 (a)小功率電晶體　　　　　　　(b)中功率電晶體　(c)大功率電晶體 圖4-2　電晶體的外型與接腳極性

  4. 實習一 電晶體的認識 2.電晶體種類與外型 (a)中功率電晶體散熱片的組裝　　　　　　　(b)大功率電晶體散熱片的組裝 圖4-3　功率晶體散熱片的安裝方式

  5. 實習一 電晶體的認識 3.電晶體的編號 1.日本工業標準（JIS）電晶體的編號方式 圖4-4　日本工業標準電晶體的編號方式

  6. 實習一 電晶體的認識 3.電晶體的編號 1.日本工業標準（JIS）電晶體的編號方式 圖4-4　日本工業標準電晶體的編號方式

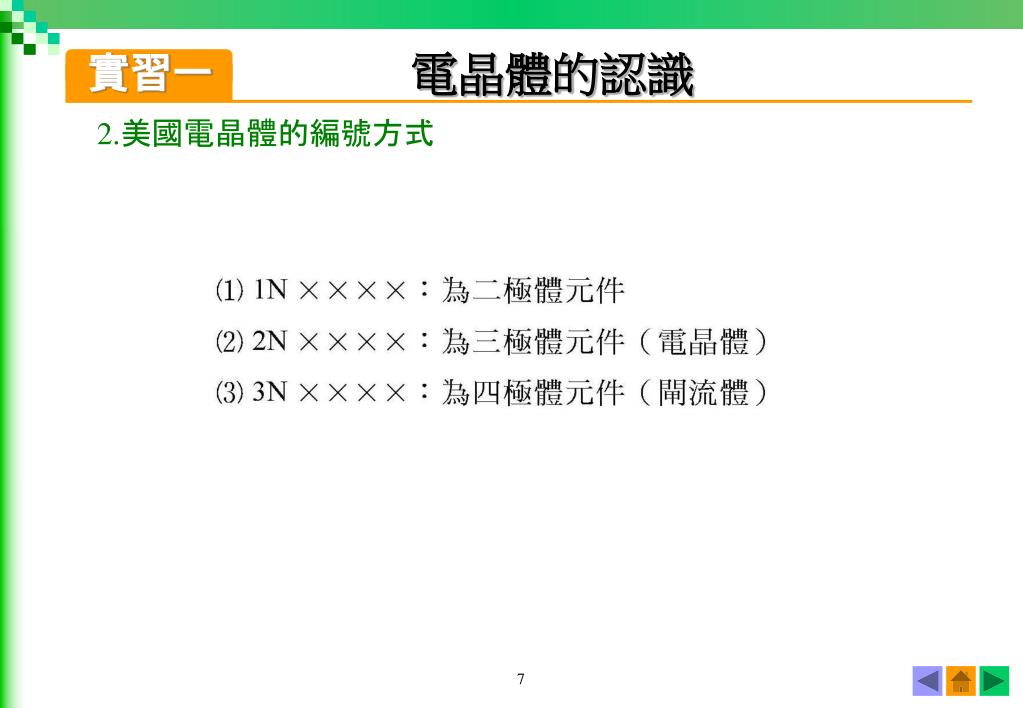

  7. 實習一 電晶體的認識 2.美國電晶體的編號方式

  8. 實習一 電晶體的認識 4.電晶體的規格

  9. 實習一 電晶體的認識

  10. 實習一 電晶體的認識 5.電晶體NPN與PNP之判別 1.判別電晶體極的接腳，如圖4-5所示。

  11. 實習一 電晶體的認識 2.判別NPN 、PNP型態的電晶體 圖4-6NPN型電晶體的判定

  12. 實習一 電晶體的認識 圖4-7PNP型電晶體的判定

  13. 實習一 電晶體的認識 6.電晶體E、B、C之判別 1. NPN型電晶體 E、B、C極接腳的判別

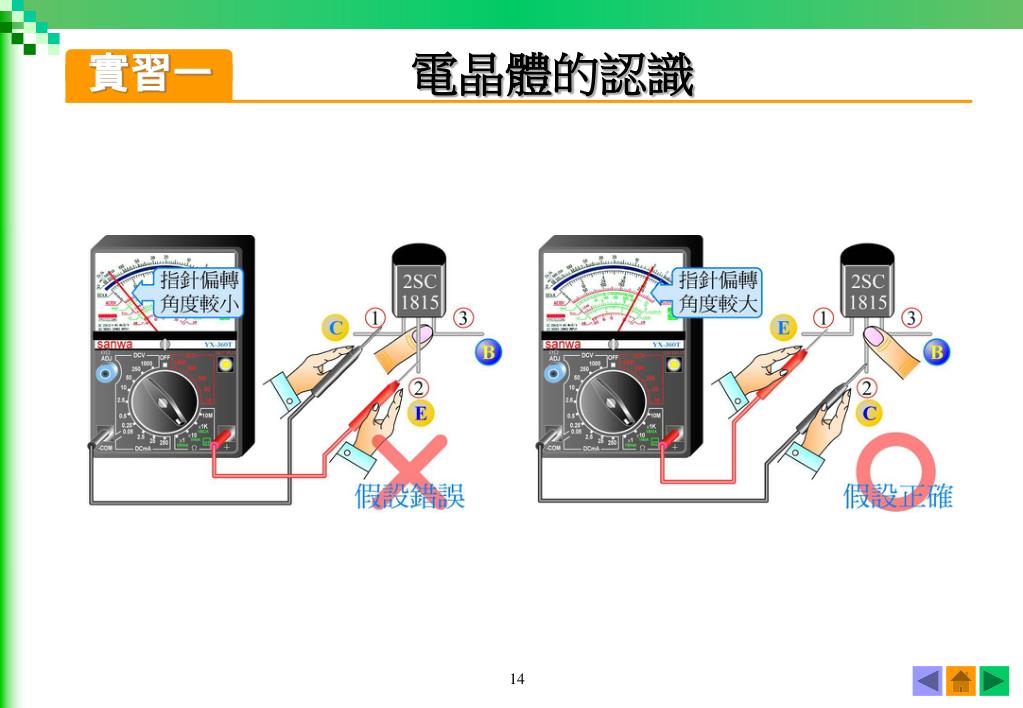

  14. 實習一 電晶體的認識

  15. 實習一 電晶體的認識 2. NPN型電晶體、極接腳的判別

  16. 技能活動 電晶體的型態與B、C、E接腳的測量 表4-5　電晶體型態與B、C、E接腳的測量

  17. 實習二 電晶體的特性 1.電晶體IE、 IB、 IC之關係 (a)NPN型電晶體偏壓連接圖　　　 　 (c)PNP型電晶體偏壓連接圖 圖4-10　電晶體於動作區時電壓的連接

  18. 實習二 電晶體的特性 圖4-11　電晶體工作於動作區的工作原理

  19. 實習二 電晶體的特性 2.電晶體β測試

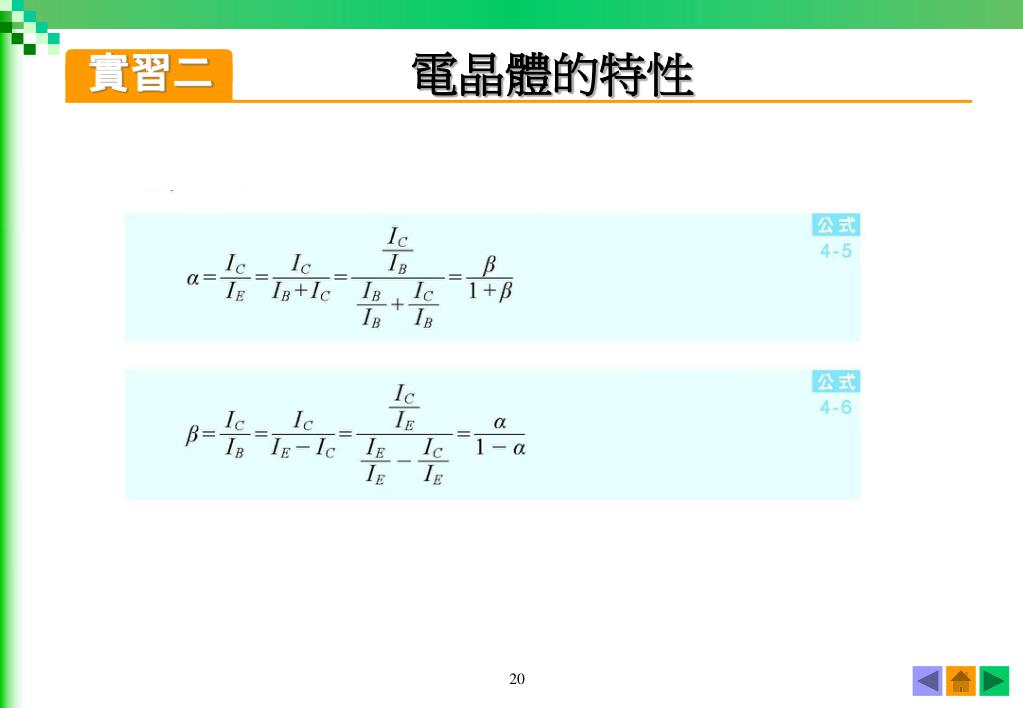

  20. 實習二 電晶體的特性

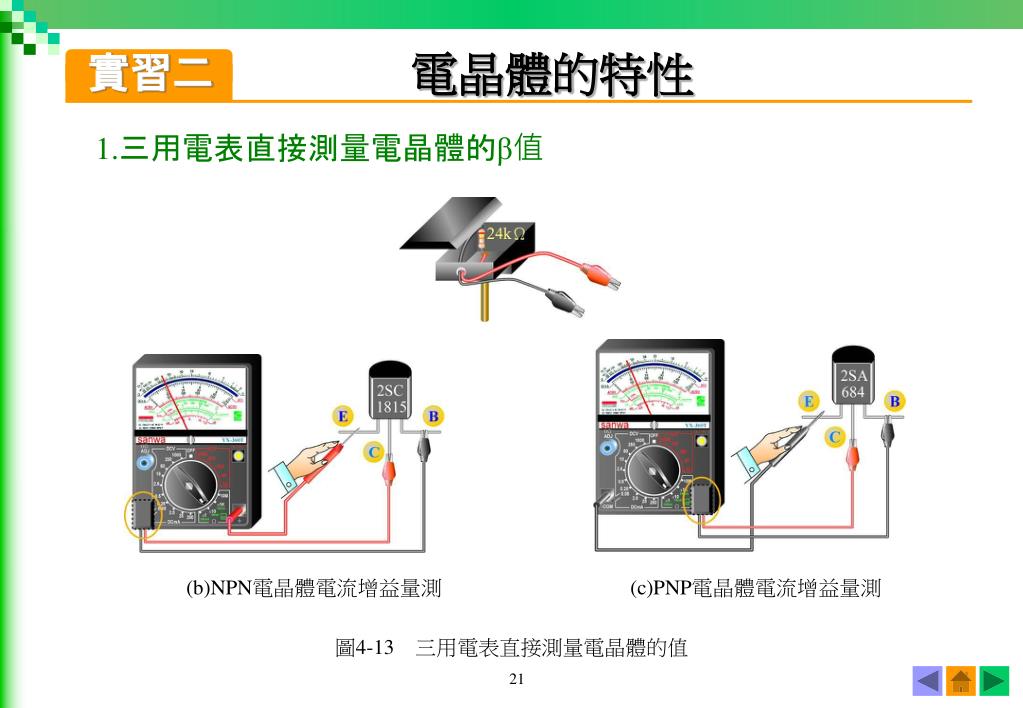

  21. 實習二 電晶體的特性 1.三用電表直接測量電晶體的β值 (b)NPN電晶體電流增益量測　　　　　　　　　(c)PNP電晶體電流增益量測 圖4-13　三用電表直接測量電晶體的值

  22. 實習二 電晶體的特性 2.以附有電晶體測試座的三用電表直接測量電晶體的值 1.將三用電表置於電晶體測試檔位置。 2.將電晶體直接插入測試座ECB孔內（注意NPN、PNP型態），如圖4-14所示。 3直接由電表電流增益（hFE）刻度，判讀電晶體的β值。 圖4-14　以附有電晶體測試座的三用電表直接測量電晶體的β值

  23. 技能活動 利用實驗電路測量IC、 IB電流間接測量電晶體的值

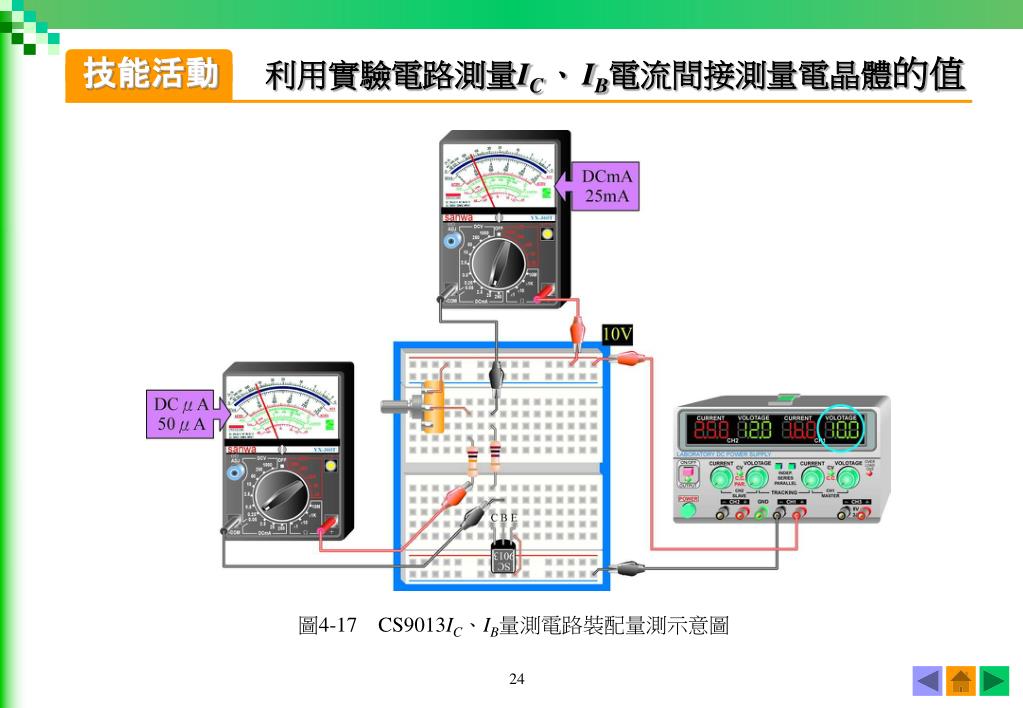

  24. 技能活動 利用實驗電路測量IC、 IB電流間接測量電晶體的值 圖4-17CS9013IC、IB量測電路裝配量測示意圖

  25. 實習三 輸入及輸出特性曲線 1.電晶體放大電路的型態 1.共射極（common-emitter，簡稱CE）放大電路 圖4-18CE放大電路偏壓連接的方式與電流的方向

  26. 實習三 輸入及輸出特性曲線 2.共集極（common-collector，簡稱CC）放大電路 圖4-19CC放大電路偏壓連接的方式與電流的方向

  27. 實習三 輸入及輸出特性曲線 3.共基極（common-base，簡稱CB）放大電路 圖4-20CB放大電路偏壓連接的方式與電流的方向

  28. 實習三 輸入及輸出特性曲線 2.輸入特性曲線量測 圖4-21CE放大電路特性曲線測量電路

  29. 實習三 輸入及輸出特性曲線 2.輸入特性曲線量測 圖4-22　放大電路的輸入特性曲線

  30. 實習三 輸入及輸出特性曲線 3.輸出特性曲線量測 圖4-23CE放大電路的輸出特性曲線

  31. 實習三 輸入及輸出特性曲線 3.輸出特性曲線量測 圖4-24CB放大電路的輸出特性曲線

  32. 技能活動 CE 放大電路的輸出特性曲線的測量 圖4-25CE組態輸出特性曲線的測量電路

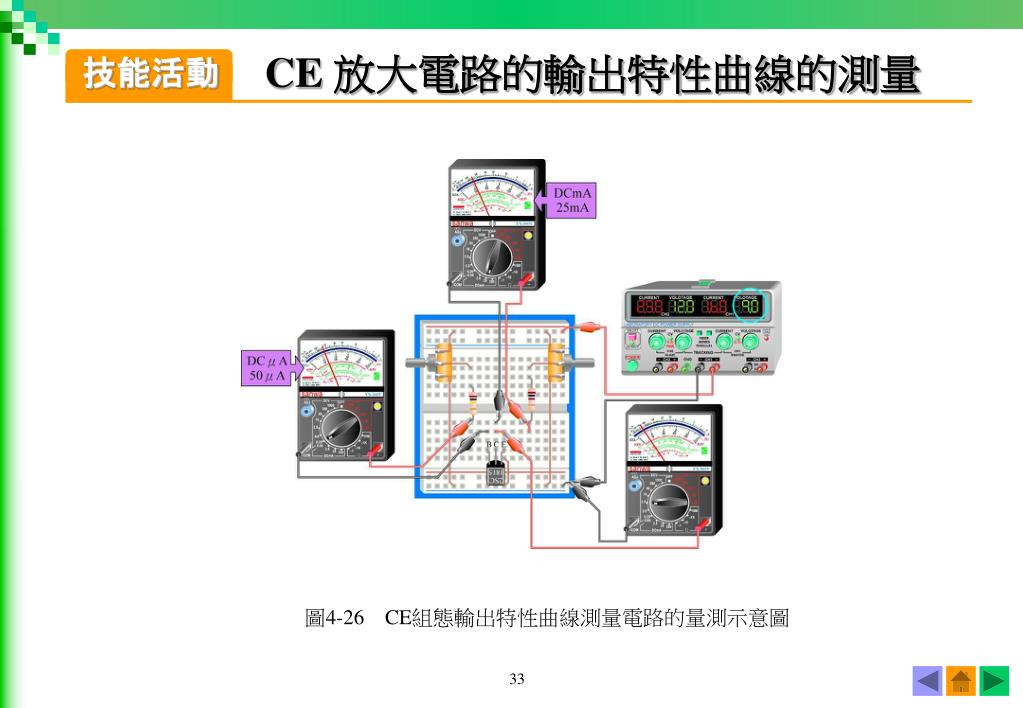

  33. 技能活動 CE 放大電路的輸出特性曲線的測量 圖4-26CE組態輸出特性曲線測量電路的量測示意圖

  34. 技能活動 CE 放大電路的輸出特性曲線的測量 表4-8CE組態輸出特性曲線測量

  35. 技能活動 CE 放大電路的輸出特性曲線的測量 圖4-272SC1815電晶體CE組態的輸出特性曲線

  36. 技能活動 使用示波器觀測CE放大電路的輸出特性曲線 圖4-28　輸出特性曲線測量電路

  37. 技能活動 使用示波器觀測CE放大電路的輸出特性曲線 圖4-29　輸出特性曲線測量電路裝配量測示意圖

  38. 技能活動 使用示波器觀測CE放大電路的輸出特性曲線

  39. 技能活動 使用示波器觀測CE放大電路的輸出特性曲線 圖4-31　電晶體特性曲線尋跡器的工作原理圖

  40. 技能活動 使用示波器觀測CE放大電路的輸出特性曲線 圖4-32　電晶體特性曲線量測示意圖

  41. 技能活動 使用示波器觀測CE放大電路的輸出特性曲線

  42. 技能活動 使用示波器觀測CE放大電路的輸出特性曲線

  43. 技能活動 CB放大電路的輸出特性曲線的測量 圖4-34 CB組態輸出特性曲線的測量電路

  44. 技能活動 CB放大電路的輸出特性曲線的測量 圖4-35 CB組態輸出特性曲線測量電路示意圖

  45. 技能活動 CB放大電路的輸出特性曲線的測量

  46. 技能活動 CB放大電路的輸出特性曲線的測量 圖4-362SA1015電晶體CB組態的輸出特性曲線
