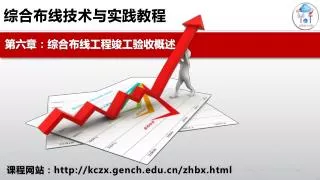

1. 综合布线技术与实践教程 第六章：综合布线工程竣工验收概述 课程网站：http://kczx.gench.edu.cn/zhbx.html PPT模板下载：www.1ppt.com/moban/ 行业PPT模板：www.1ppt.com/hangye/ 节日PPT模板：www.1ppt.com/jieri/ PPT素材下载：www.1ppt.com/sucai/ PPT背景图片：www.1ppt.com/beijing/ PPT图表下载：www.1ppt.com/tubiao/ 优秀PPT下载：www.1ppt.com/xiazai/ PPT教程： www.1ppt.com/powerpoint/ Word教程： www.1ppt.com/word/ Excel教程：www.1ppt.com/excel/ 资料下载：www.1ppt.com/ziliao/ PPT课件下载：www.1ppt.com/kejian/ 范文下载：www.1ppt.com/fanwen/ 试卷下载：www.1ppt.com/shiti/ 教案下载：www.1ppt.com/jiaoan/

2. 第六章：综合布线工程竣工验收概述 C 内容 1 综合布线工程测试概述 ONTENTS 2 测试仪简介 3 4 测试模型介绍 电气参数介绍 云物线工作室出品 微信号：gench_ywx

3. 第六章：综合布线工程竣工验收概述 6.1 综合布线工程测试概述 6.1.1 测试标准的分类 综合布线工程的竣工验收必须经过严格的测试，是鉴定综合布线工程各建设环节质量的重要手段，其相关的测试结果，测试资料都将被作为验收文档保存 。

4. 第六章：综合布线工程竣工验收概述 6.1.1 测试标准的分类 可以分成元件标准、网络标准和测试标准3类 1、元件标准定义电缆/连接器/硬件性能和级别 2、网络标准定义了一个网络所需的所有元素的性能 3、测试标准定义了测试的方法，工具以及过程

5. 测试方法 验证测试 认证测试 第六章：综合布线工程竣工验收概述 6.1.2 测试方法的分类

6. 第六章：综合布线工程竣工验收概述 验证测试： 验证测试是指施工人员在施工过程中边施工边测试，其目的是解 决综合布线过程中电缆的安装问题，杜绝在施工过程随机产生的 网络问题 接线图和电缆长度

7. 第六章：综合布线工程竣工验收概述 认证测试： 认证测试是所有测试环节中最为重要的一项内容，也是最为全面 和细致的一项测试，也可称为竣工测试。 认证测试是指电缆 除了连接正确外，还需要满足相关的标准，即 相应电缆的电气特性（如衰减，近端串扰，回波损耗等）是否达 到有关规定所要求的标准。

8. 第六章：综合布线工程竣工验收概述 6.2 验证和认证测试仪简介 目前测试仪器的生产厂商主要有三家，分别是福禄克、赛博和理想。

9. 第六章：综合布线工程竣工验收概述 6.2.1 福禄克（Fluke）

10. 第六章：综合布线工程竣工验收概述 6.2.2 赛博（Psiber）

11. 第六章：综合布线工程竣工验收概述 6.2.3 理想（IDEAL）

12. 第六章：综合布线工程竣工验收概述 6.3 测试模型 基本链路是指综合布线中的固定链路部分，由于综合布线承包商 通常只负责这部分的链路安装，所以基本链路又被称作承包商链 路。 适合于5类和超5类布线链路测试。 包括最长90m的端间固定连接水平缆线和在两端的接插件 长度为90+4=94m （两端各2米的测试跳线）

13. 第六章：综合布线工程竣工验收概述 ANSI/TIA/EIA 568-B.1 以永久链路模型取代了基本链路模型

14. 第六章：综合布线工程竣工验收概述 通道用来测试端到端的链路整体性能，又被称作用户链路 。 包括最长90m的水平电缆，一个信息插座，一个靠近工作区的 可选的附属转接连接器，在楼层配线间跳线架上的两处连接跳 线和用户终端连接线 。 总长度不得超过100m

15. 第六章：综合布线工程竣工验收概述 通道链路

16. 第六章：综合布线工程竣工验收概述 永久链路 永久链路又称固定链路，在国际标准化组织ISO/IEC所制 定的超5类、6类标准及EIA/TIA568-B中新的测试模型定义中， 定义了永久链路模型，它将代替基本链路方式 。 • 取代基本链路模型 • 链路总长度为90m • （不包括现场测试仪插接线和插头，以及两端2m的测试电缆 ） • 用以测试所安装的固定链路性能

17. 第六章：综合布线工程竣工验收概述 永久链路

18. 第六章：综合布线工程竣工验收概述 • 6.4 电气参数 • 接线图 • 长度 • 特征阻抗 • 衰减 • 近端串扰损耗 • 回波损耗 • 衰减与近端串扰比（ACR） • 传播延迟 • 综合近端串扰（PS NEXT）

19. 第六章：综合布线工程竣工验收概述 接线图 接线图测试主要是确认链路的连接是否正确。 验证连通性和检查安装连接的错误。 包括内容： • 端端连通性 • 开路 • 短路 • 错对 • 反接 • 串绕

20. 第六章：综合布线工程竣工验收概述 错误结果分析 • 开路（断开） • 跨接/错对（反线）（一端568A一端568B）（设备级联） • 反接/交叉（1-2、2-1） • 串绕 （橙白、橙、绿白、绿、蓝白、蓝、棕白、棕） （橙白、橙、绿白、绿、蓝白、蓝、棕白、棕）

21. 第六章：综合布线工程竣工验收概述

22. 第六章：综合布线工程竣工验收概述 电缆长度的测试一般有两种方法: 时域反射计（TDR） 测量电缆的电阻 测试仪一般使用前者，测试仪进行TDR测量时向一对线发送一个 脉冲信号，并且测量同一对线上信号返回的总时间，获得这个经 过时间测量值并知道额定传输速度（NVP）值就能计算出电缆的 电气长度。

23. 第六章：综合布线工程竣工验收概述 长度测试公式 L=T/2×（NVP×C） 公式中： L---------电缆长度； T----------信号传送与接受之间的时间差 C---------真空状态下的光速（3×108m/s）

24. 第六章：综合布线工程竣工验收概述 特征阻抗 指阻碍电流的阻抗，该测试值取决于电缆的结构，特征阻抗是电 感、电容和电阻的综合值包括： 导体尺寸 线对的电缆线之间的距离 导线绝缘层的绝缘性能 一般情况下，5类和超5类UTP电缆在1MHz-100MHz的频率范 围内特征阻抗为100欧姆+/-15%。

25. 第六章：综合布线工程竣工验收概述 衰减测试 衰减是信号能量沿基本链路或通道损耗的量度单位为分贝（dB） 随频率和线缆长度的增加而增大 衰减测试未通过原因 链路过长 链路阻抗异常

26. 第六章：综合布线工程竣工验收概述 衰减 随频率的增高而增大 随长度的增大而增高 随温度的升高而增大

27. 第六章：综合布线工程竣工验收概述 近端串扰（NEXT） 又称线对-线对NEXT损耗 串扰是指线缆传输数据时线对间信号的相互泄漏，类似噪声。 近端串扰是指串扰的测量是在测量信号发送端进行的。 必须进行双向测试（必须进行12次测试）

28. 第六章：综合布线工程竣工验收概述 近端串扰 导致串扰的原因 选用的元器件不符合标准 施工工艺不规范 串扰随着信号频率的增大而增大

29. 第六章：综合布线工程竣工验收概述 综合近端串扰 是一对线感应到的所有其他线对对其的近端串扰的总和 是一个计算值，而不是测量结果 必须进行双向测试

30. 第六章：综合布线工程竣工验收概述 传输延迟 传播延迟是信号在一个电缆线对中传输时所需要的时间 （单位是纳秒ns） 传播时延会随着电缆长度的增加而增加

31. 第六章：综合布线工程竣工验收概述 回波损耗 指信号在电缆中传输时被反射回来的信号能量 的强度，单位是分贝dB 引起回波损耗问题的最主要原因是阻抗不匹配 必须保持线缆中的特性阻抗一致性，所有元件 都要有很好的匹配性

32. 第六章：综合布线工程竣工验收概述 超5类现场测试需要测试的电气参数 接线图 长度 衰减 近端串扰 综合近端串扰 传输时延 衰减串扰比 时延偏差 回波损耗 等效远端串扰 综合等效远端串扰

33. 资源共享 云物线工作室（微信号：gench_ywx） 本章微课程内容： 1、认证验证测试介绍 2、测试仪厂商介绍 3、测试模型介绍 4、电气参数-接线图 5、电气参数-衰减 6、电气参数-回波损耗

34. 资源共享 课程网站（http://kczx.gench.edu.cn/zhbx.html ） 课程网站提供资源 1、课程大纲 2、课程教案 3、课程PPT 4、课程教学视频 5、课程实验指导书，实验报告 6、其他相关资源
