스틸하우스 설계 접근

카페 최길찬의 전원주택 따라잡기. 2004 건축사회 세미나(층북지회). 스틸하우스 설계 접근. 발 표 자 : 최 길 찬. - 목 차 -. 1. 스틸하우스 설계는 어려운가 ? 2. 바 닥 계 획 - 하부층 지하실이 있는 바닥 설계 - 발코니와 연결되는 곳의 바닥 설계 - 하부층이 스터드구조인 상부층 바닥 설계 3. 벽 체 계 획 - 벽체의 스터드 시스템 - 벽체와 지붕의 스틸하우스 골조 - 벽체의 설계 사례 4. 지 붕 계 획

junior
Download Presentation

스틸하우스 설계 접근

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 카페최길찬의 전원주택 따라잡기 2004 건축사회 세미나(층북지회) 스틸하우스 설계 접근 발 표 자 : 최 길 찬

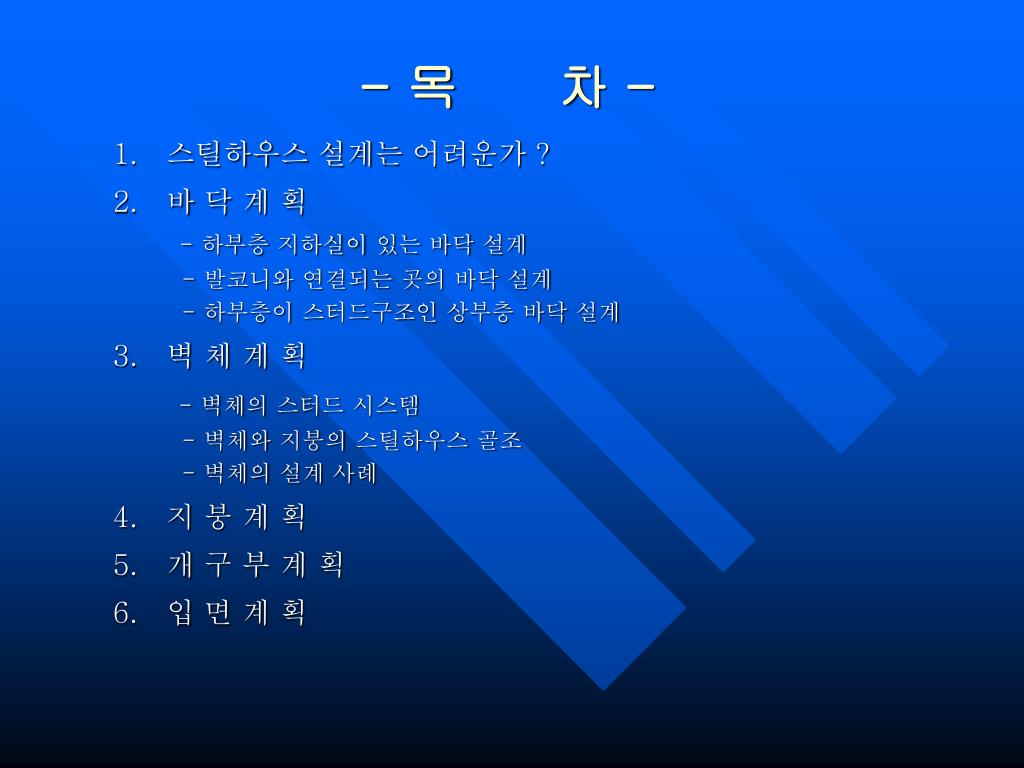

  2. - 목 차 - 1. 스틸하우스 설계는 어려운가 ? 2. 바 닥 계 획- 하부층 지하실이 있는 바닥 설계 - 발코니와 연결되는 곳의 바닥 설계 - 하부층이 스터드구조인 상부층 바닥 설계 3. 벽 체 계 획 - 벽체의 스터드 시스템 - 벽체와 지붕의 스틸하우스 골조 - 벽체의 설계 사례 4. 지 붕 계 획 5. 개 구 부 계 획 6. 입 면 계 획

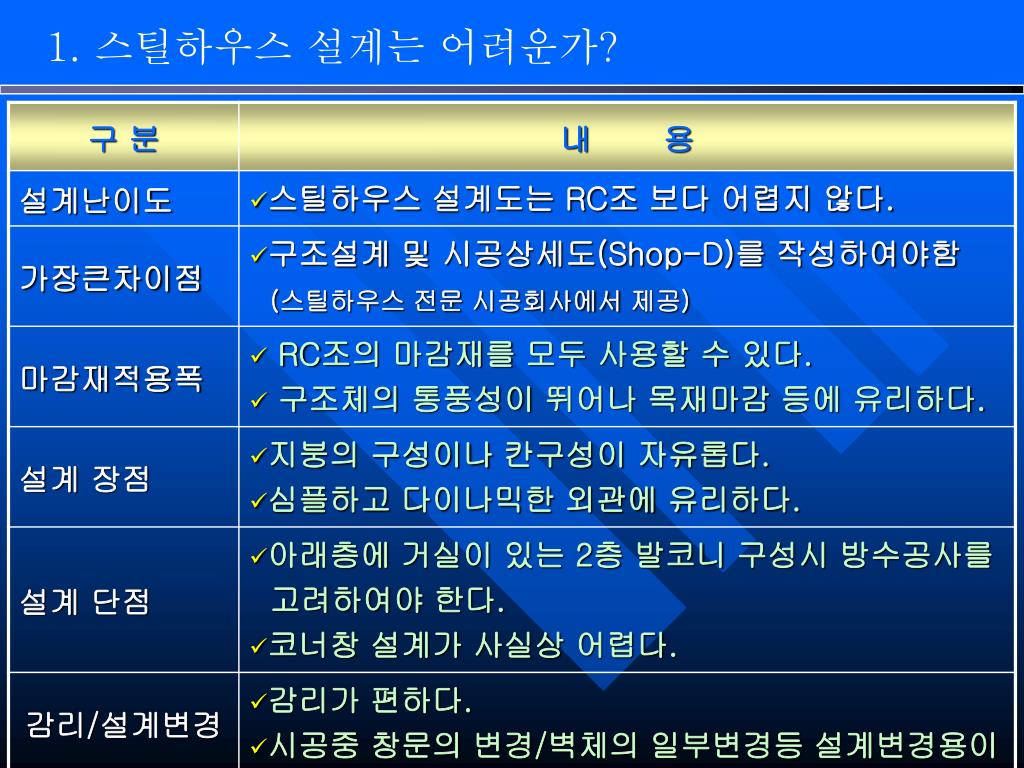

  3. 1. 스틸하우스 설계는 어려운가?

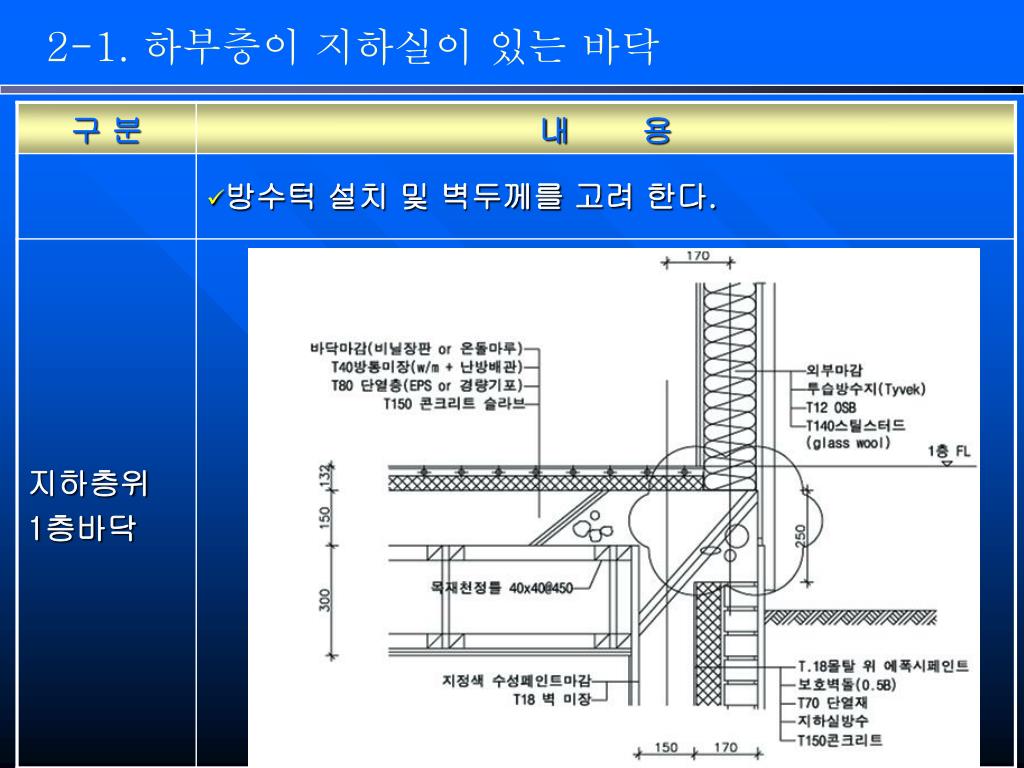

  4. 2-1. 하부층이 지하실이 있는 바닥

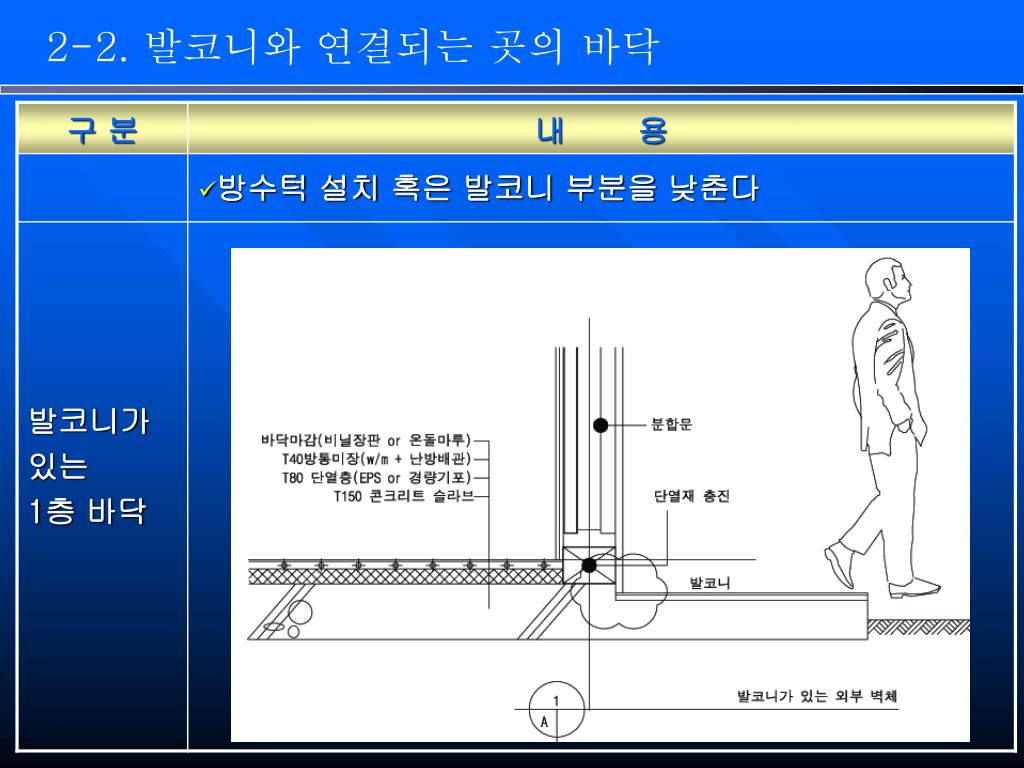

  5. 2-2. 발코니와 연결되는 곳의 바닥

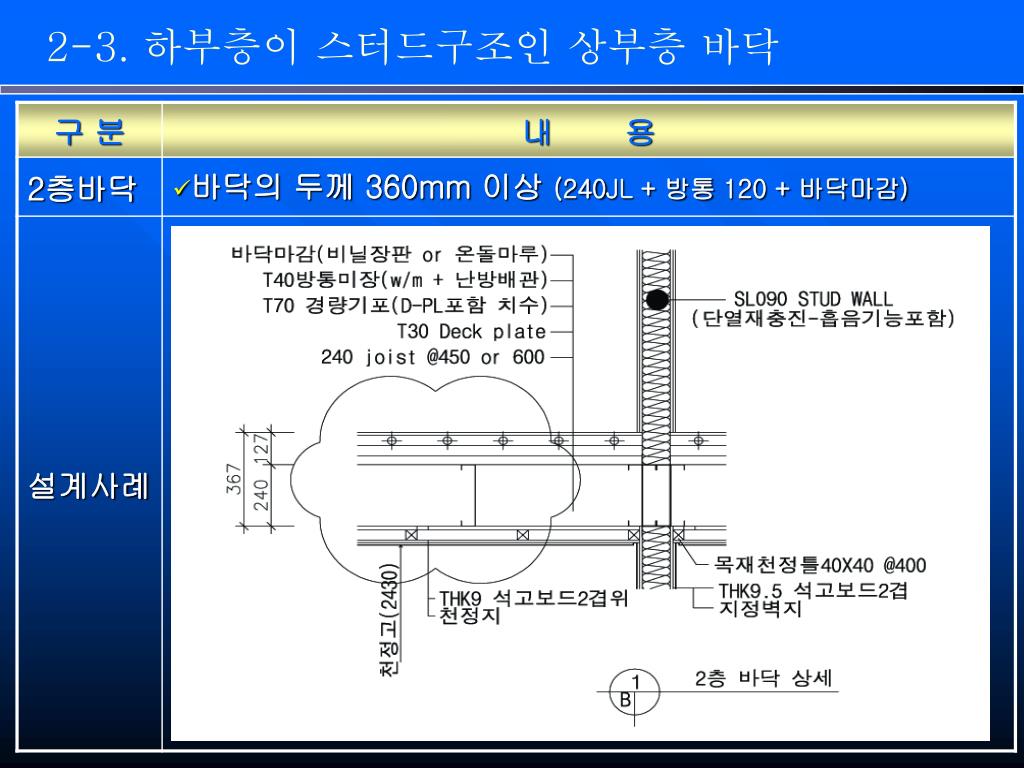

  6. 2-3. 하부층이 스터드구조인 상부층 바닥

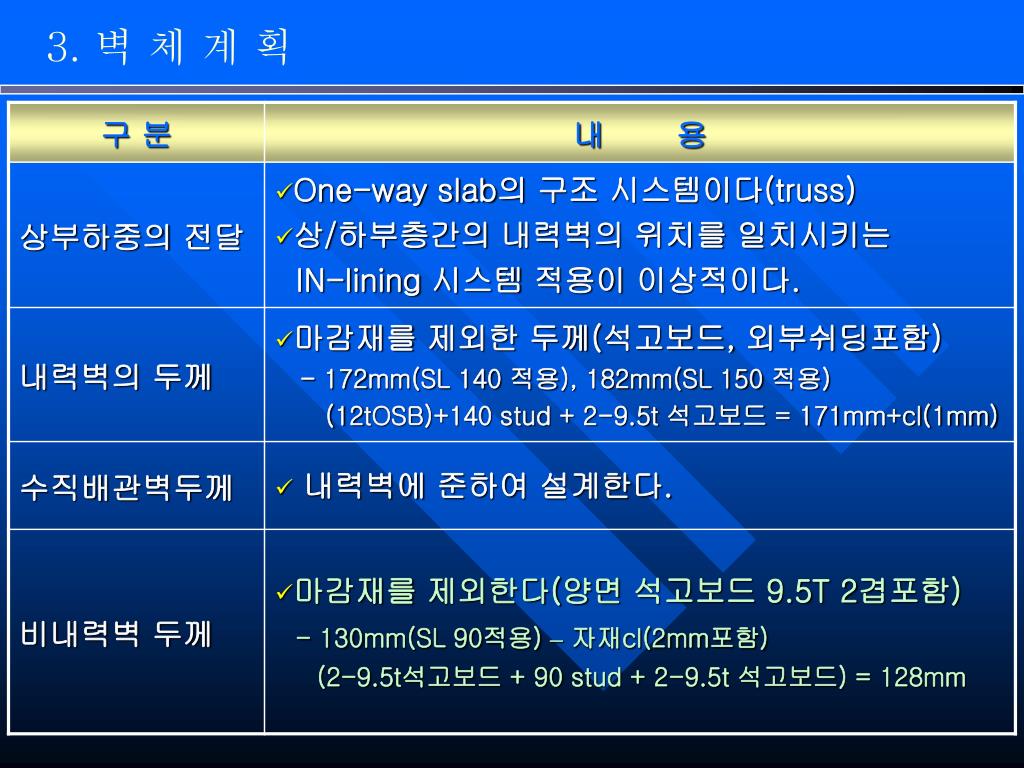

  7. 3. 벽 체 계 획

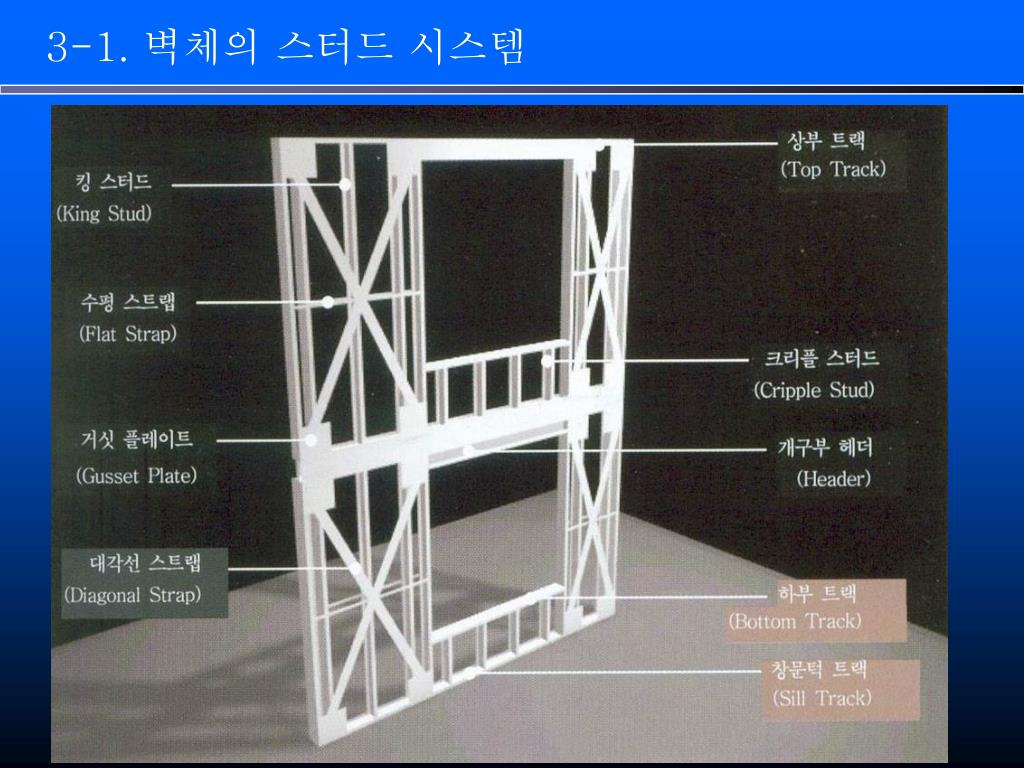

  8. 3-1. 벽체의 스터드 시스템

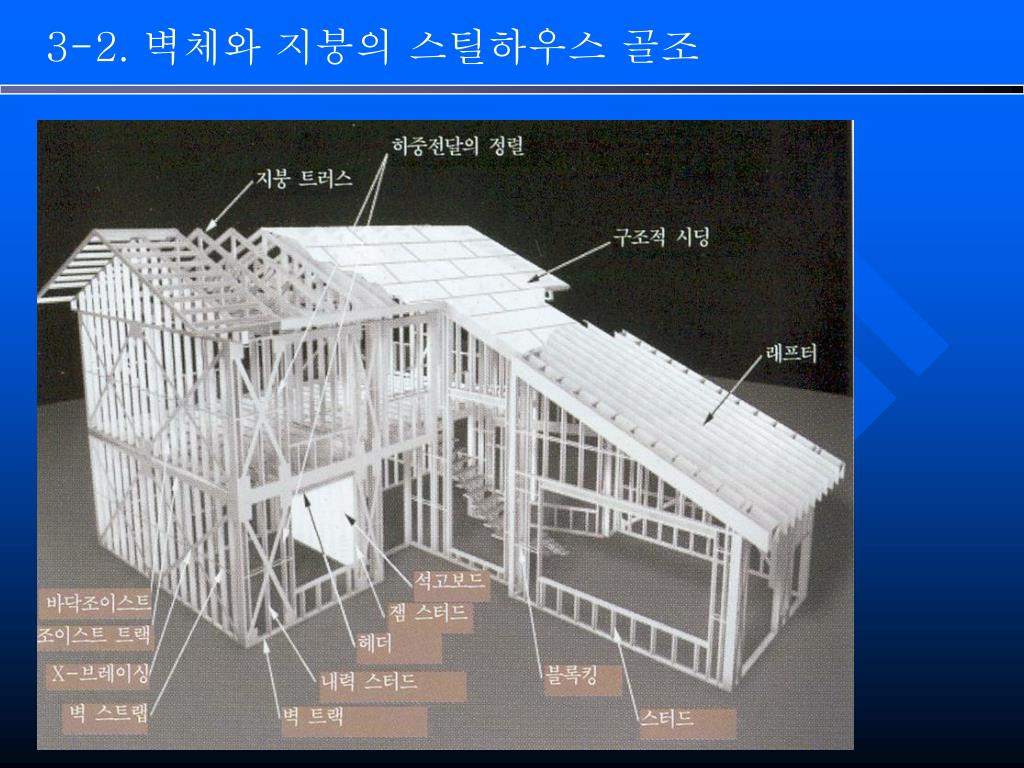

  9. 3-2. 벽체와 지붕의 스틸하우스 골조

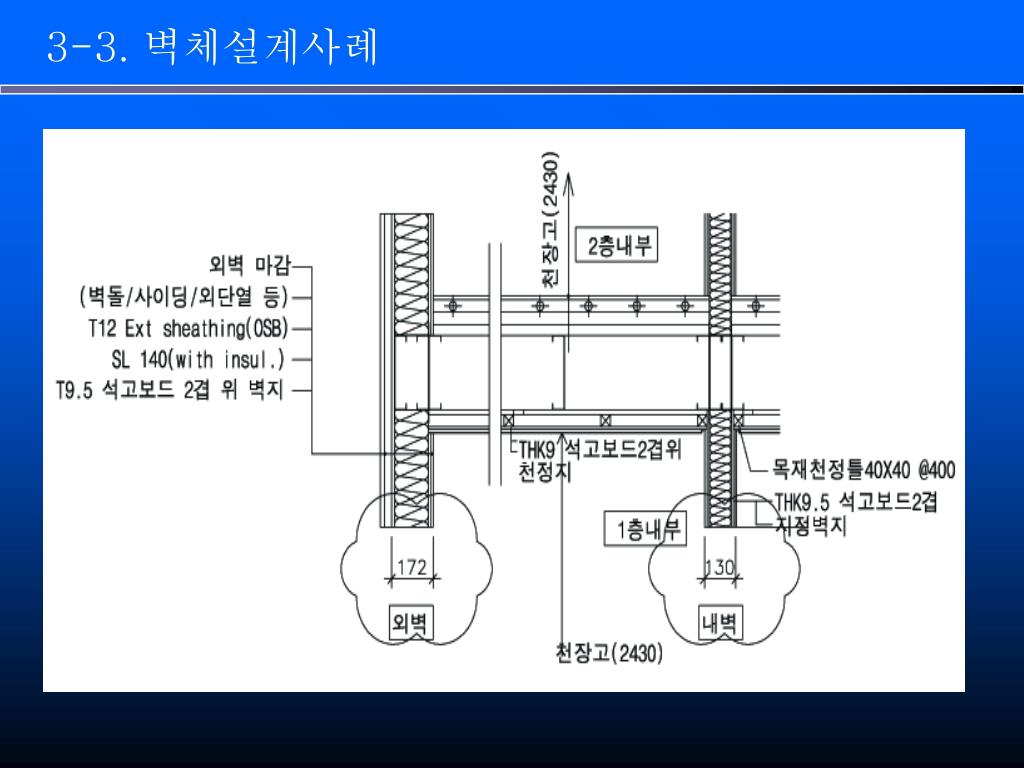

  10. 3-3. 벽체설계사례

  11. 4. 지 붕 계 획

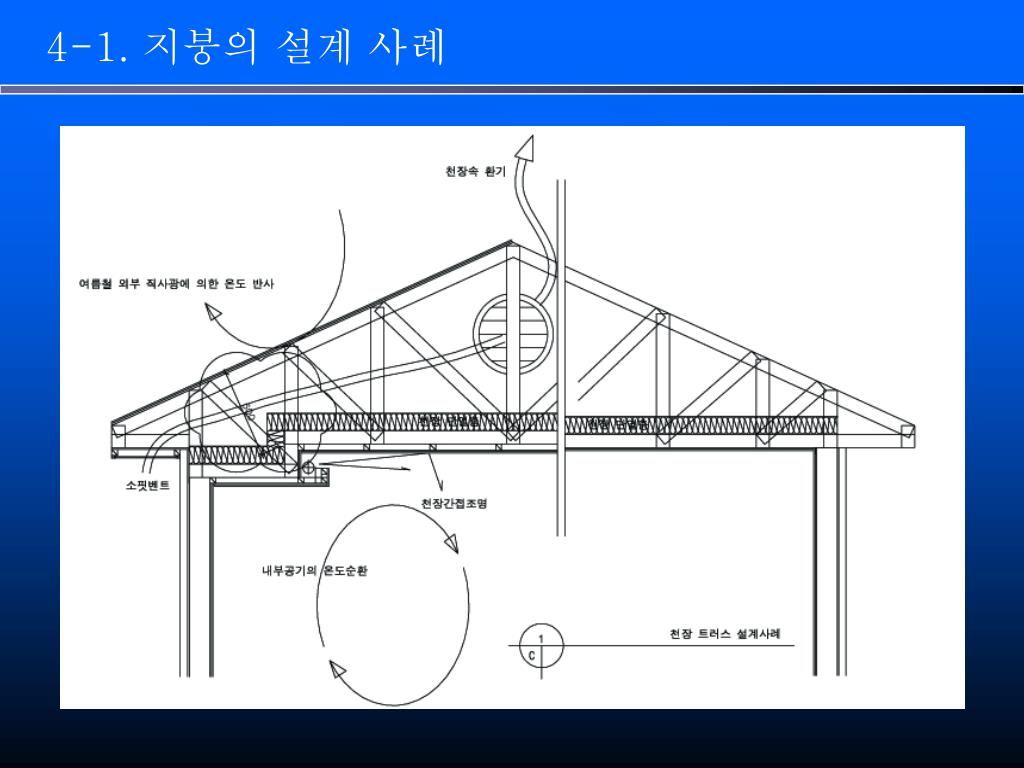

  12. 4-1. 지붕의 설계 사례

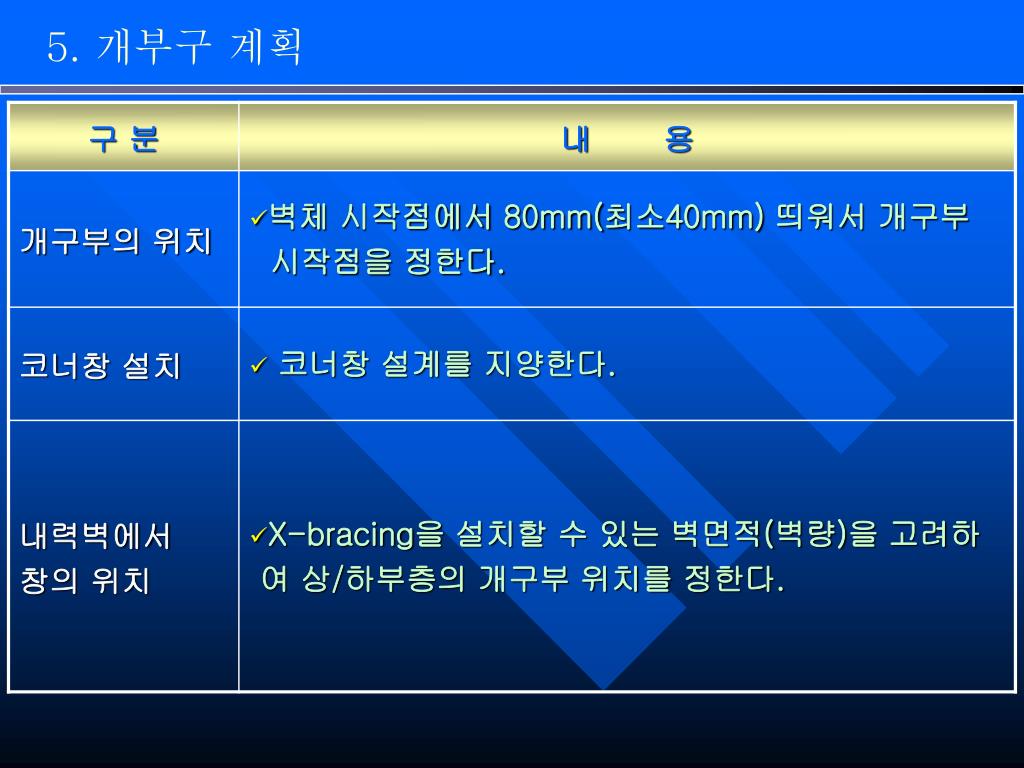

  13. 5. 개부구 계획

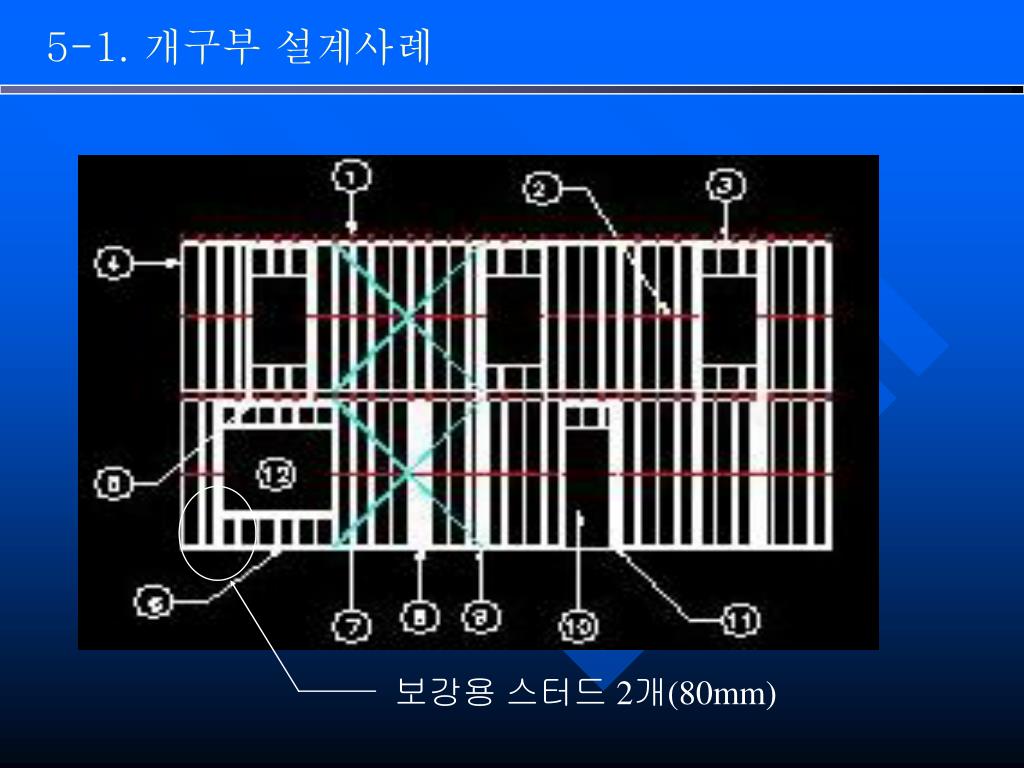

  14. 5-1. 개구부 설계사례 보강용 스터드 2개(80mm)

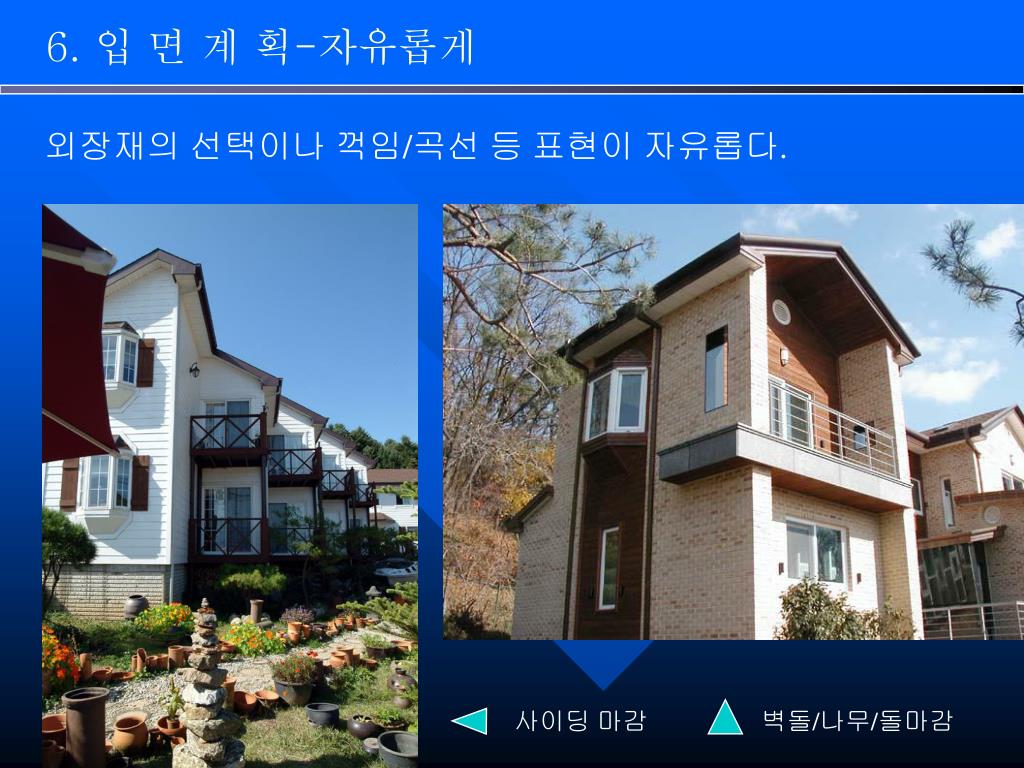

  15. 6. 입 면 계 획-자유롭게 외장재의 선택이나 꺽임/곡선 등 표현이 자유롭다. 사이딩 마감 벽돌/나무/돌마감

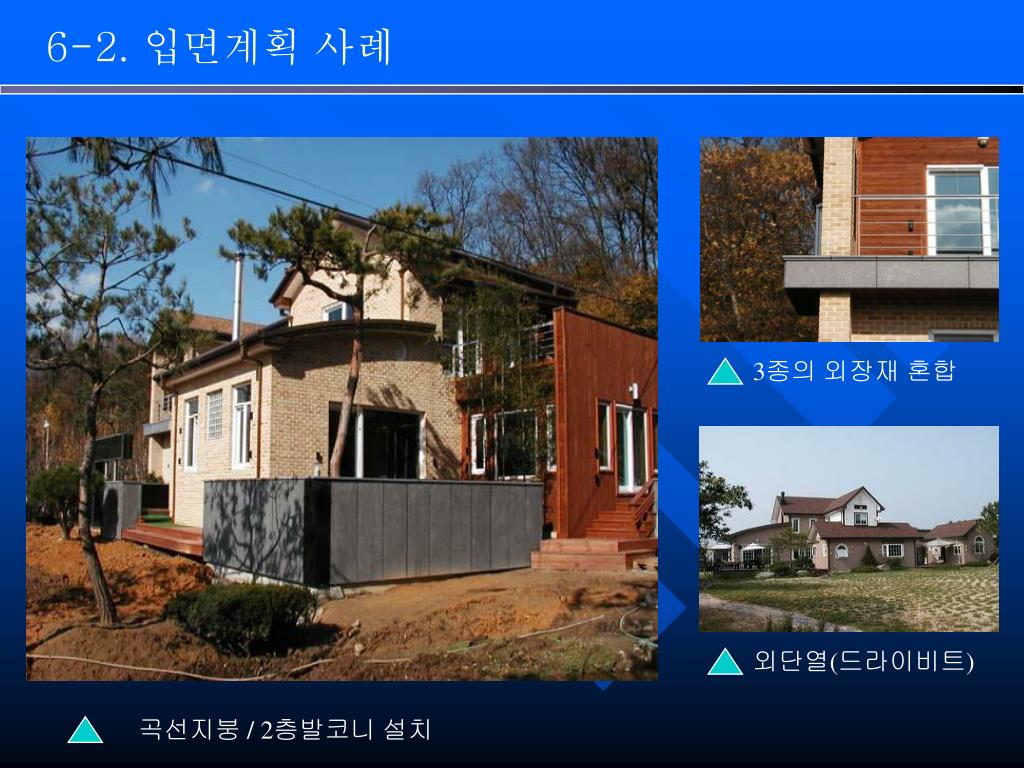

  16. 6-2. 입면계획 사례 3종의 외장재 혼합 외단열(드라이비트) 곡선지붕 / 2층발코니 설치

  17. 카페 최길찬의 전원주택 따라잡기 http://cafe.daum.net/greenhousing 감 사 합 니 다…… 건 축 사 사 무 소 WHAN Arhi-group 02 – 592 - 0494 건축사 / 송 광 섭 조 성 원 최 길 찬
