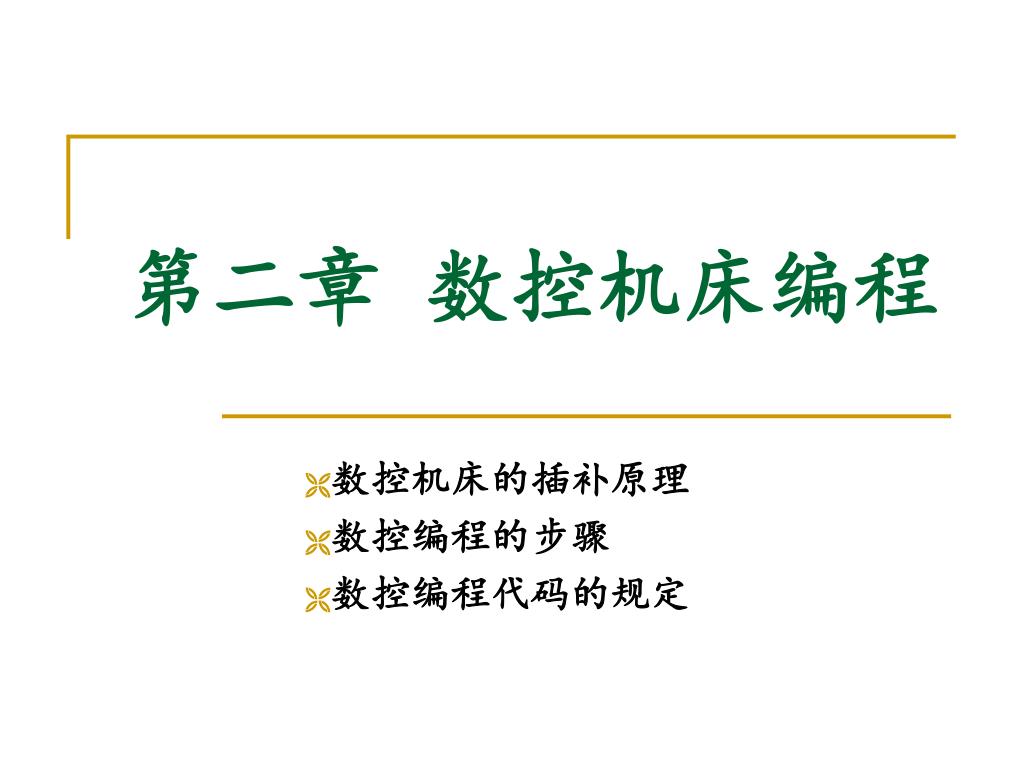

第二章 数控机床编程

第二章 数控机床编程. 数控机床的插补原理 数控编程的步骤 数控编程代码的规定. §2-1 数控机床的插补原理. 一、数控机床坐标系. 在国际 ISO 标准中，数控机床坐标轴和运动 方向的设定均已标准化，我国机械工业部 1982 年 颁布的 JB3052-82 标准与国际 ISO 标准等效。. （一）数控机床坐标系的规定原则. 1 、右手直角坐标系（笛卡尔坐标系）. +Y. +Z ’. +B. +X ’. +X. +C. +A. +Z. +Y ’. 2 、刀具运动坐标与工件运动坐标. 在坐标系中， 字母不带“ ′ ” 的坐标表示工件固定、

june
Download Presentation

第二章 数控机床编程

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

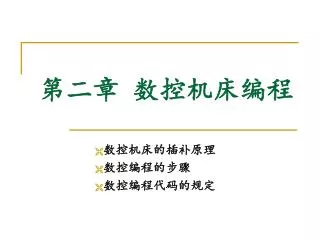

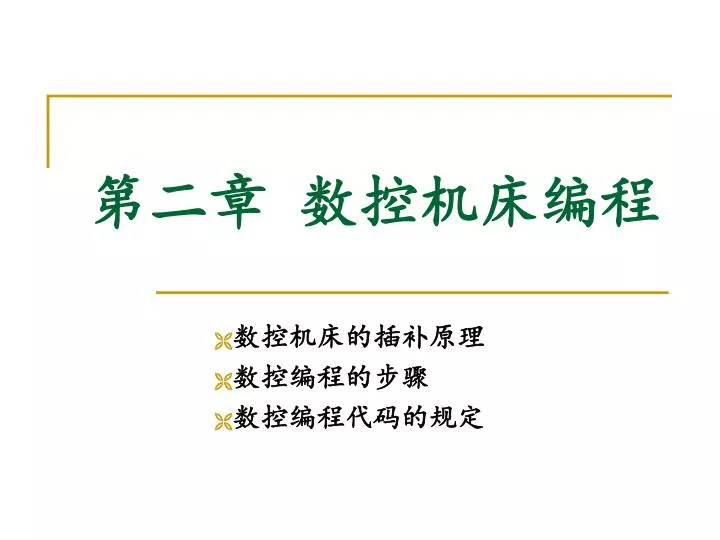

  1. 第二章 数控机床编程 数控机床的插补原理 数控编程的步骤 数控编程代码的规定

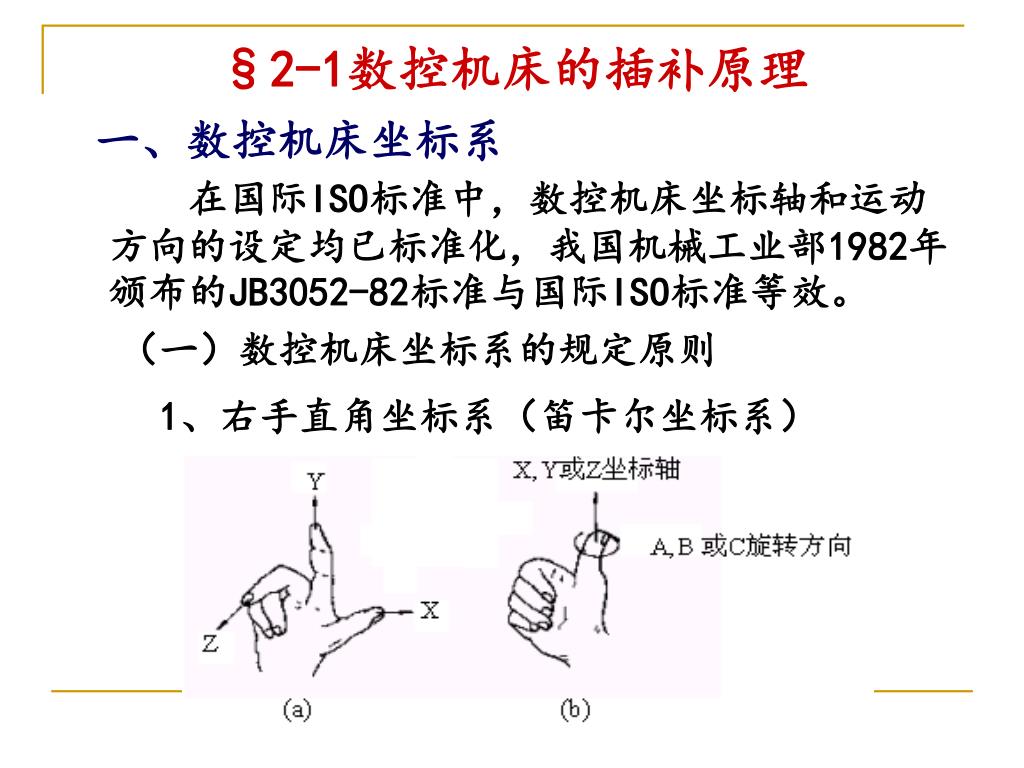

  2. §2-1数控机床的插补原理 一、数控机床坐标系 在国际ISO标准中，数控机床坐标轴和运动 方向的设定均已标准化，我国机械工业部1982年 颁布的JB3052-82标准与国际ISO标准等效。 （一）数控机床坐标系的规定原则 1、右手直角坐标系（笛卡尔坐标系）

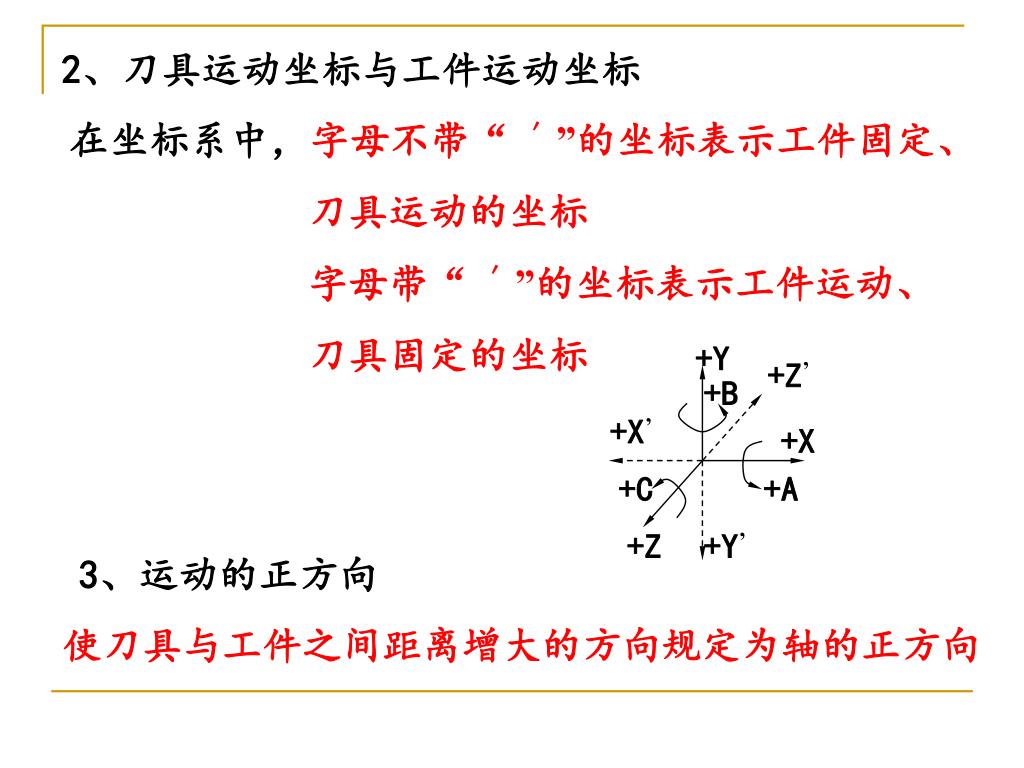

  3. +Y +Z’ +B +X’ +X +C +A +Z +Y’ 2、刀具运动坐标与工件运动坐标 在坐标系中，字母不带“ ′”的坐标表示工件固定、 刀具运动的坐标 字母带“ ′”的坐标表示工件运动、 刀具固定的坐标 3、运动的正方向 使刀具与工件之间距离增大的方向规定为轴的正方向

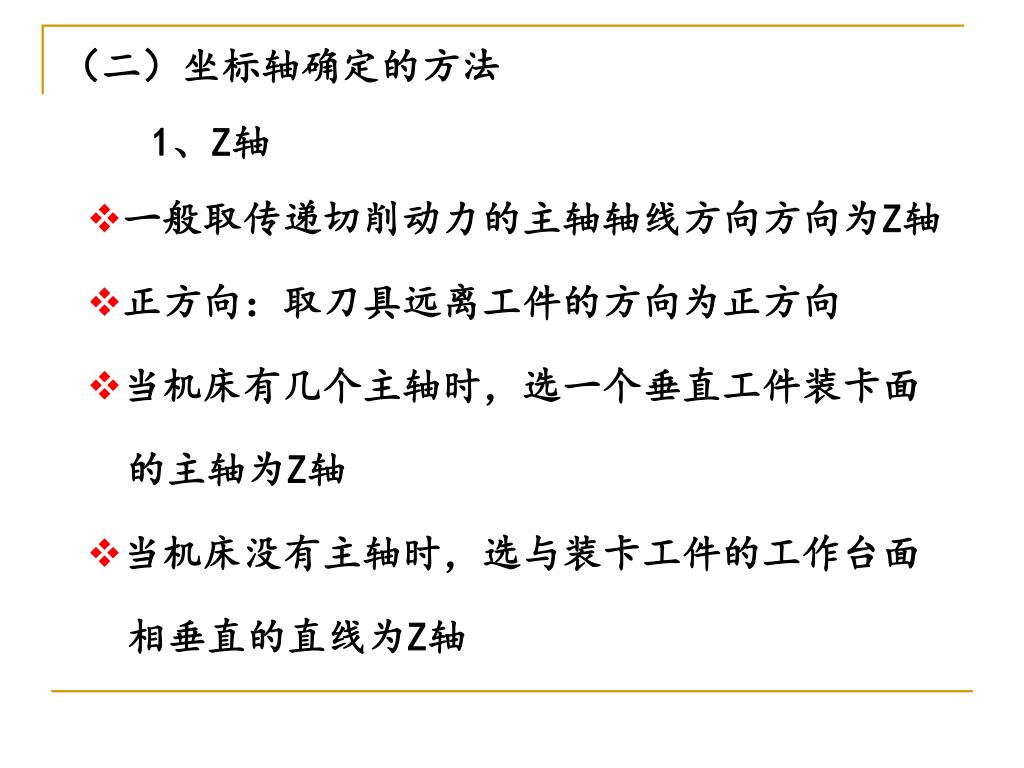

  4. （二）坐标轴确定的方法 1、Z轴 • 一般取传递切削动力的主轴轴线方向方向为Z轴 • 正方向：取刀具远离工件的方向为正方向 • 当机床有几个主轴时，选一个垂直工件装卡面 的主轴为Z轴 • 当机床没有主轴时，选与装卡工件的工作台面 相垂直的直线为Z轴

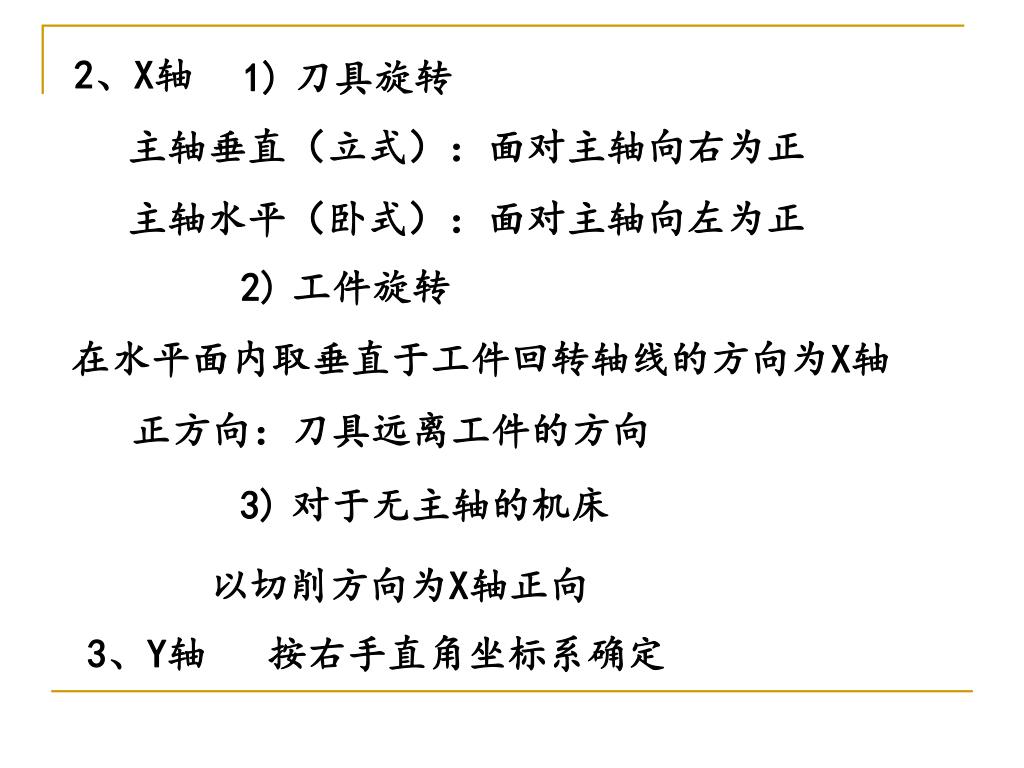

  5. 2、X轴 • 刀具旋转 主轴垂直（立式）：面对主轴向右为正 主轴水平（卧式）：面对主轴向左为正 • 工件旋转 在水平面内取垂直于工件回转轴线的方向为X轴 正方向：刀具远离工件的方向 • 对于无主轴的机床 以切削方向为X轴正向 3、Y轴 按右手直角坐标系确定

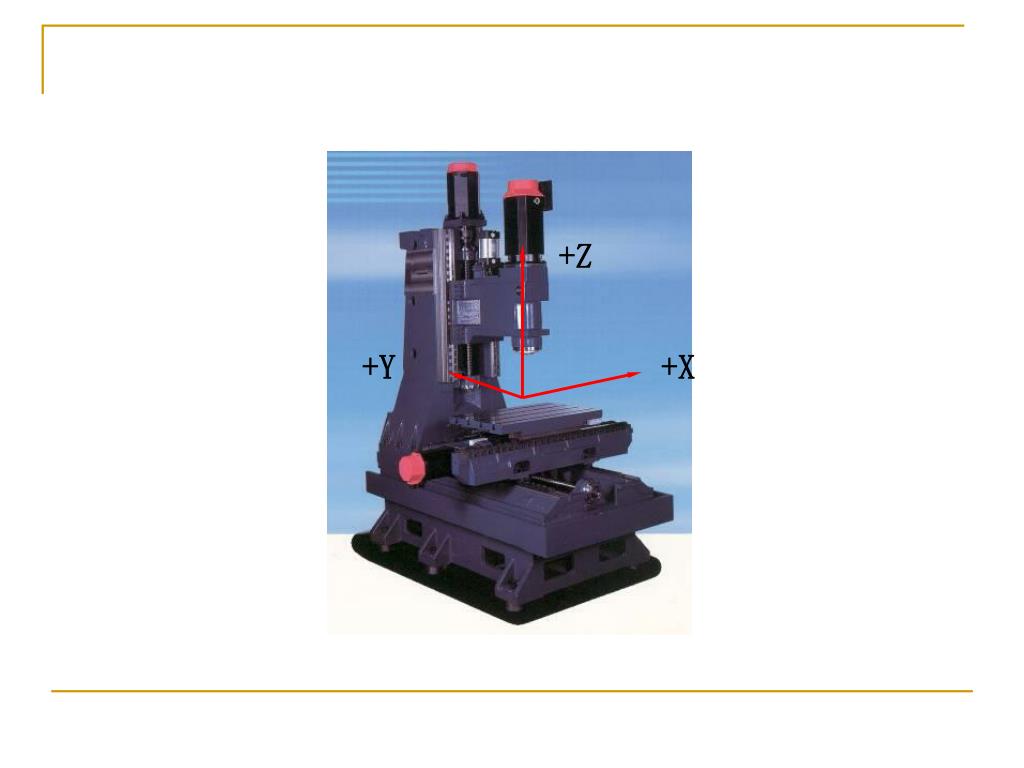

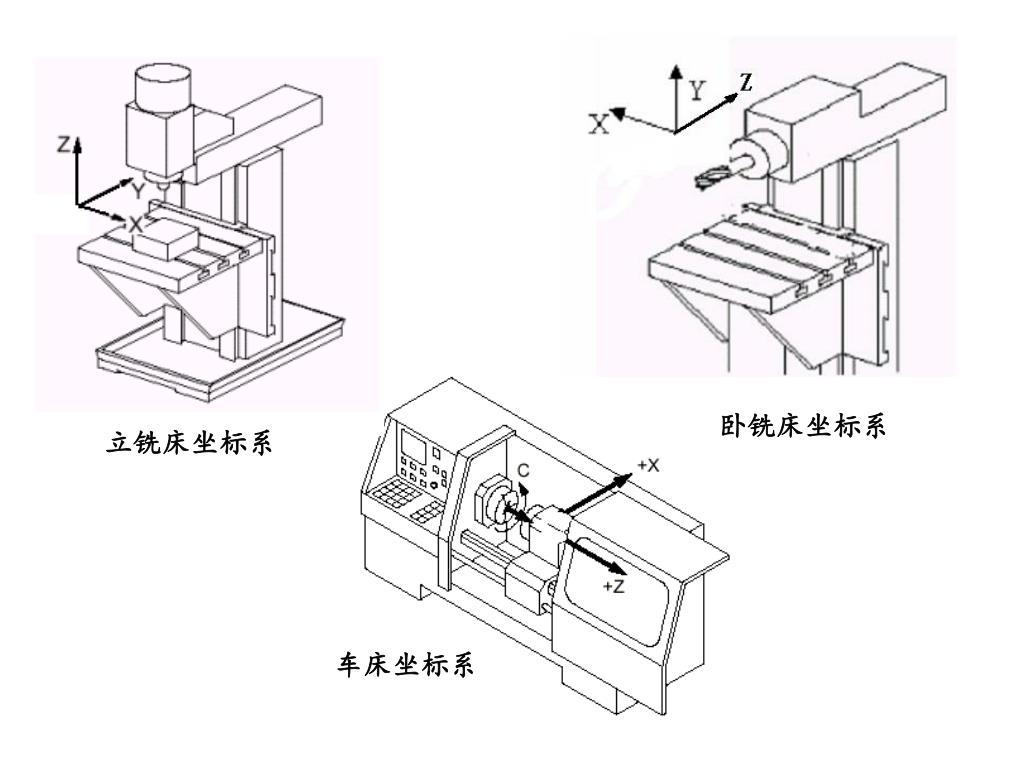

  6. 卧铣床坐标系 立铣床坐标系 车床坐标系

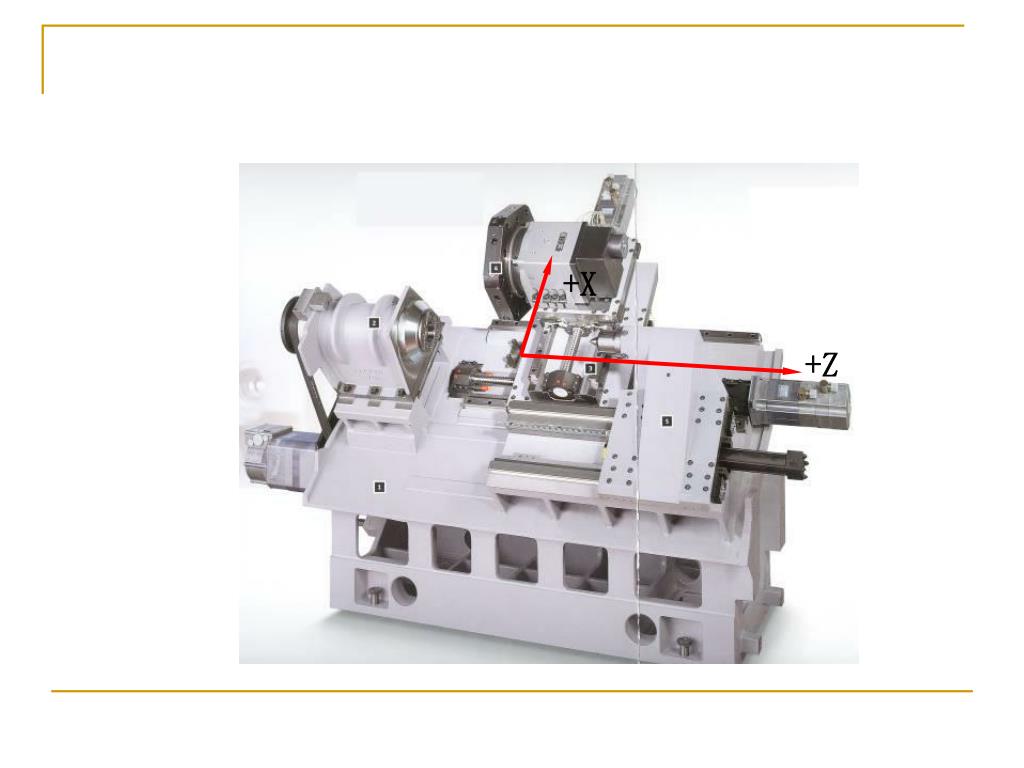

  7. +X +Z

  8. +Z +Y +X

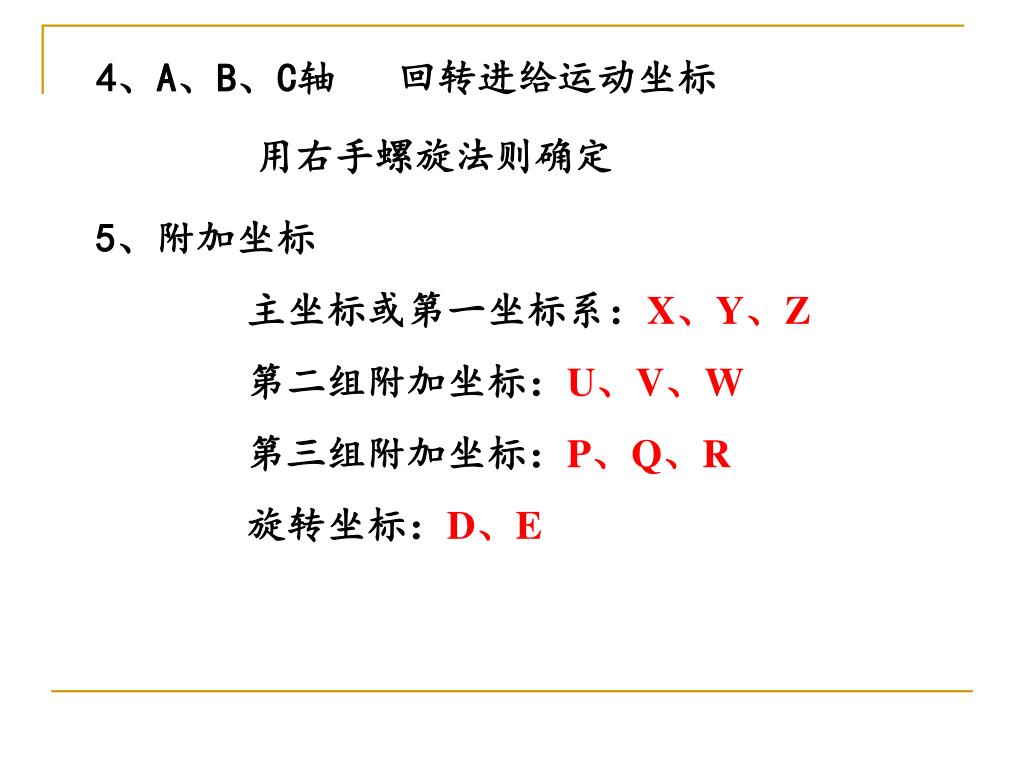

  9. 4、A、B、C轴 回转进给运动坐标 用右手螺旋法则确定 5、附加坐标 主坐标或第一坐标系：X、Y、Z 第二组附加坐标：U、V、W 第三组附加坐标：P、Q、R 旋转坐标：D、E

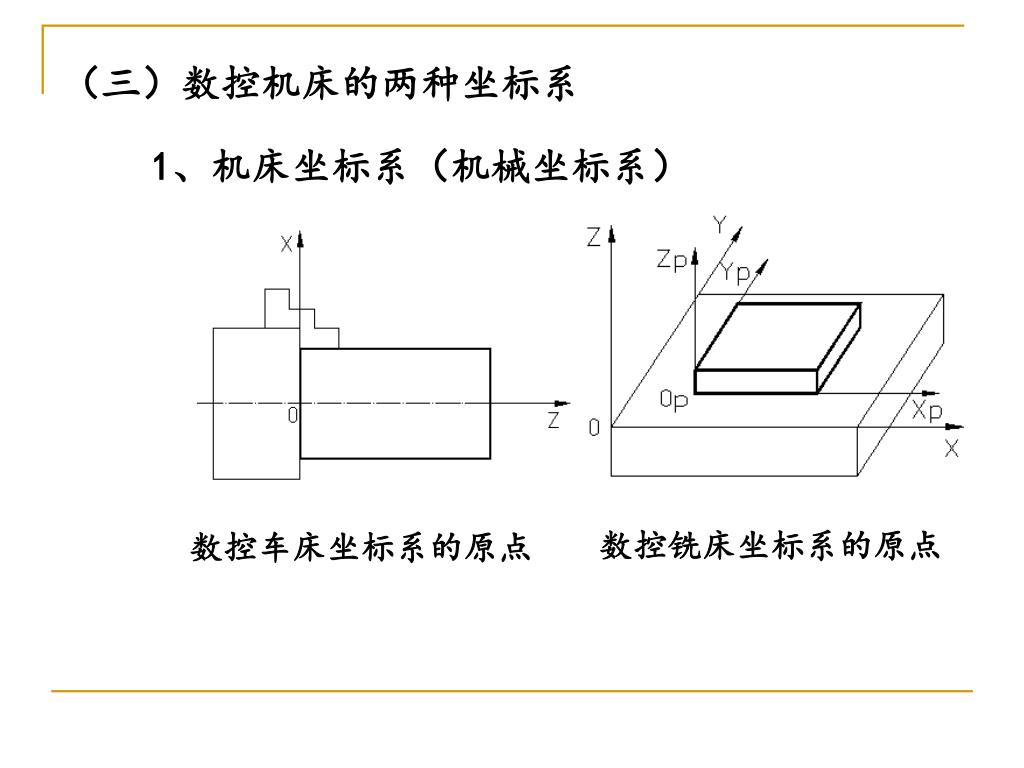

  10. （三）数控机床的两种坐标系 1、机床坐标系（机械坐标系） 数控铣床坐标系的原点 数控车床坐标系的原点

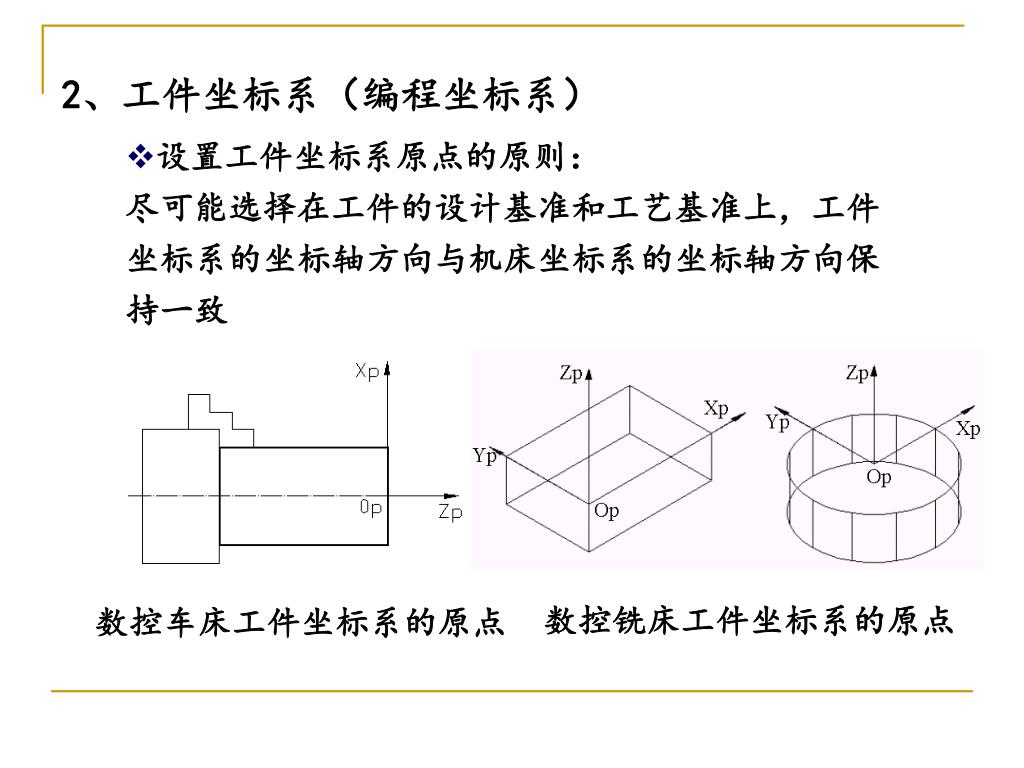

  11. 2、工件坐标系（编程坐标系） • 设置工件坐标系原点的原则： • 尽可能选择在工件的设计基准和工艺基准上，工件坐标系的坐标轴方向与机床坐标系的坐标轴方向保持一致 数控铣床工件坐标系的原点 数控车床工件坐标系的原点

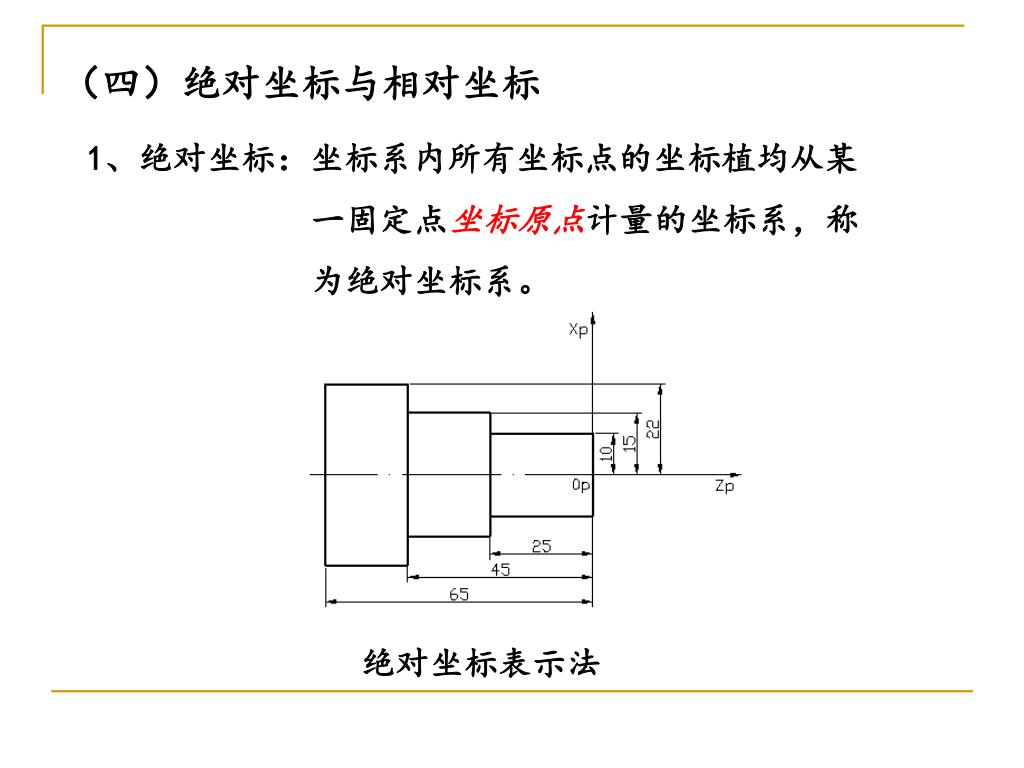

  12. （四）绝对坐标与相对坐标 1、绝对坐标：坐标系内所有坐标点的坐标植均从某 一固定点坐标原点计量的坐标系，称 为绝对坐标系。 绝对坐标表示法

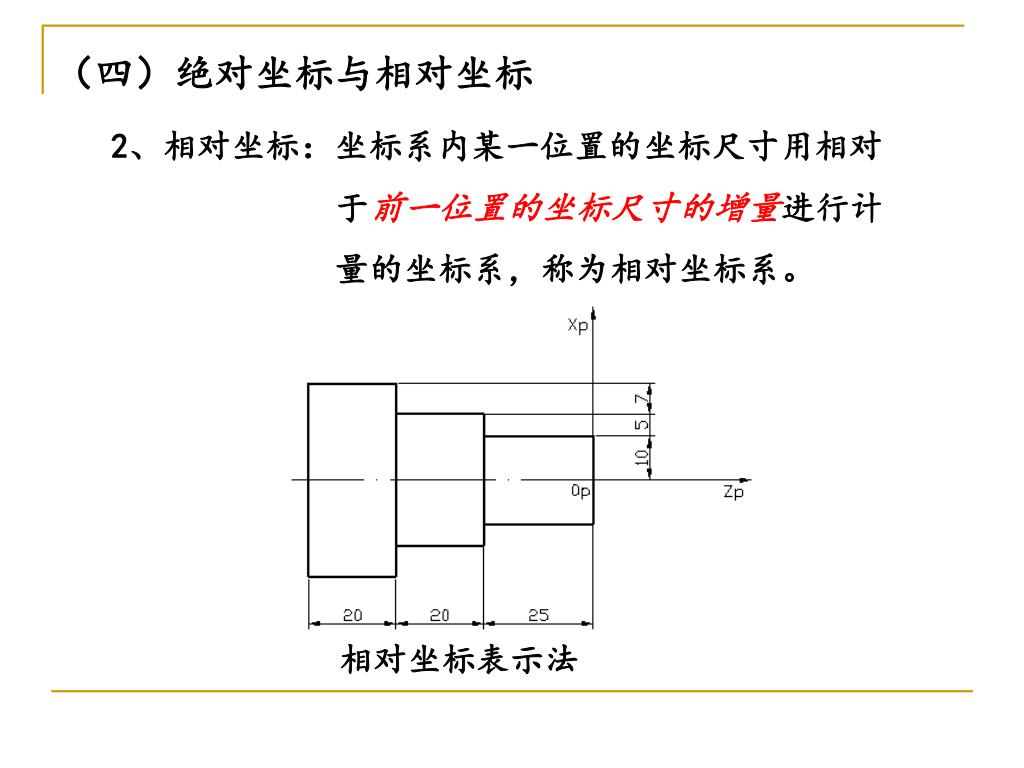

  13. （四）绝对坐标与相对坐标 2、相对坐标：坐标系内某一位置的坐标尺寸用相对 于前一位置的坐标尺寸的增量进行计 量的坐标系，称为相对坐标系。 相对坐标表示法

  14. 二、数控机床插补原理

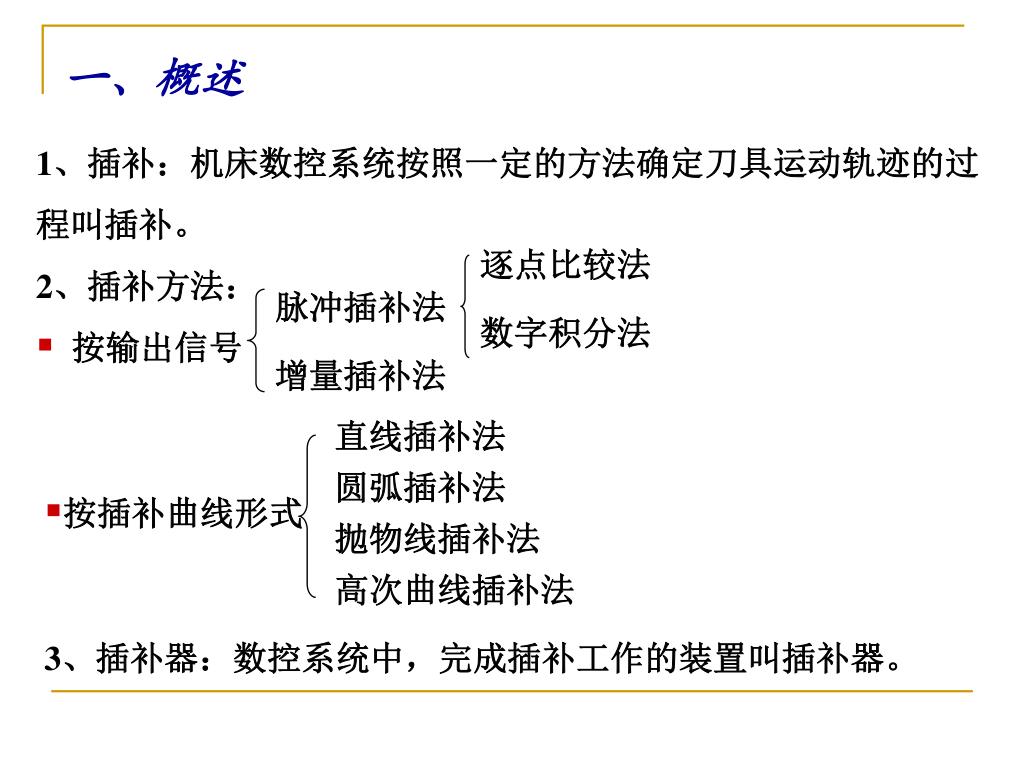

  15. 一、概述 • 1、插补：机床数控系统按照一定的方法确定刀具运动轨迹的过 • 程叫插补。 • 2、插补方法： • 按输出信号 逐点比较法 脉冲插补法 数字积分法 增量插补法 直线插补法 圆弧插补法 • 按插补曲线形式 抛物线插补法 高次曲线插补法 3、插补器：数控系统中，完成插补工作的装置叫插补器。

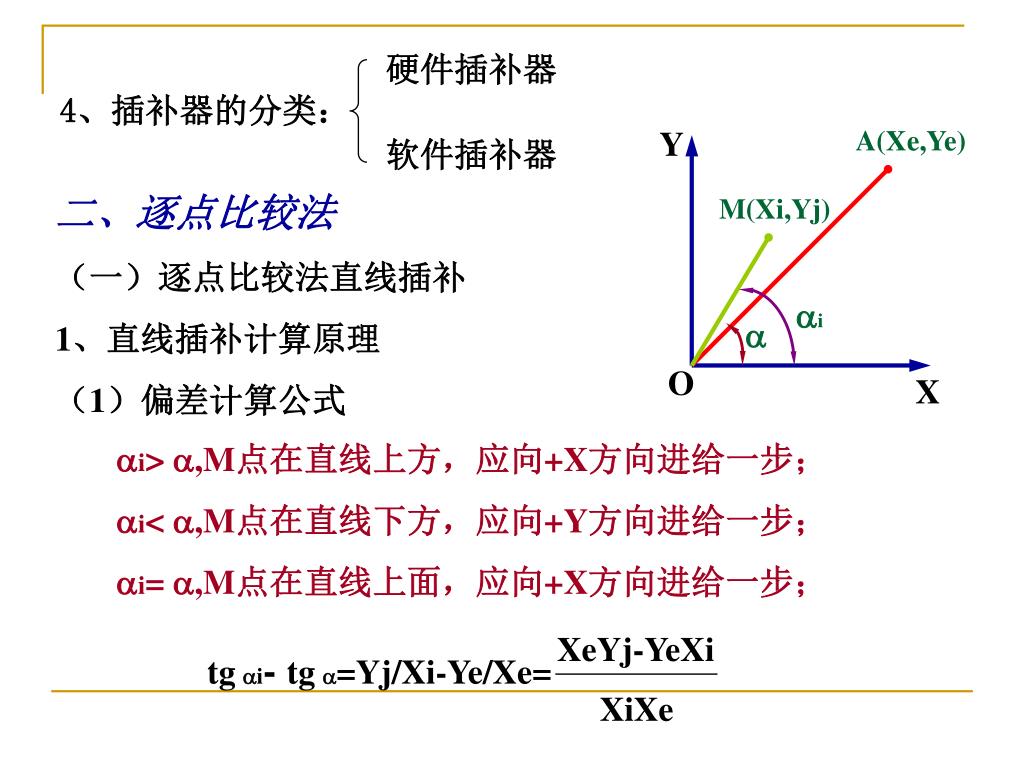

  16. 4、插补器的分类： XeYj-YeXi tgi- tg=Yj/Xi-Ye/Xe= XiXe 硬件插补器 Y A(Xe,Ye) 软件插补器 二、逐点比较法 （一）逐点比较法直线插补 1、直线插补计算原理 （1）偏差计算公式 M(Xi,Yj) i  O X i> ,M点在直线上方，应向+X方向进给一步； i< ,M点在直线下方，应向+Y方向进给一步； i= ,M点在直线上面，应向+X方向进给一步；

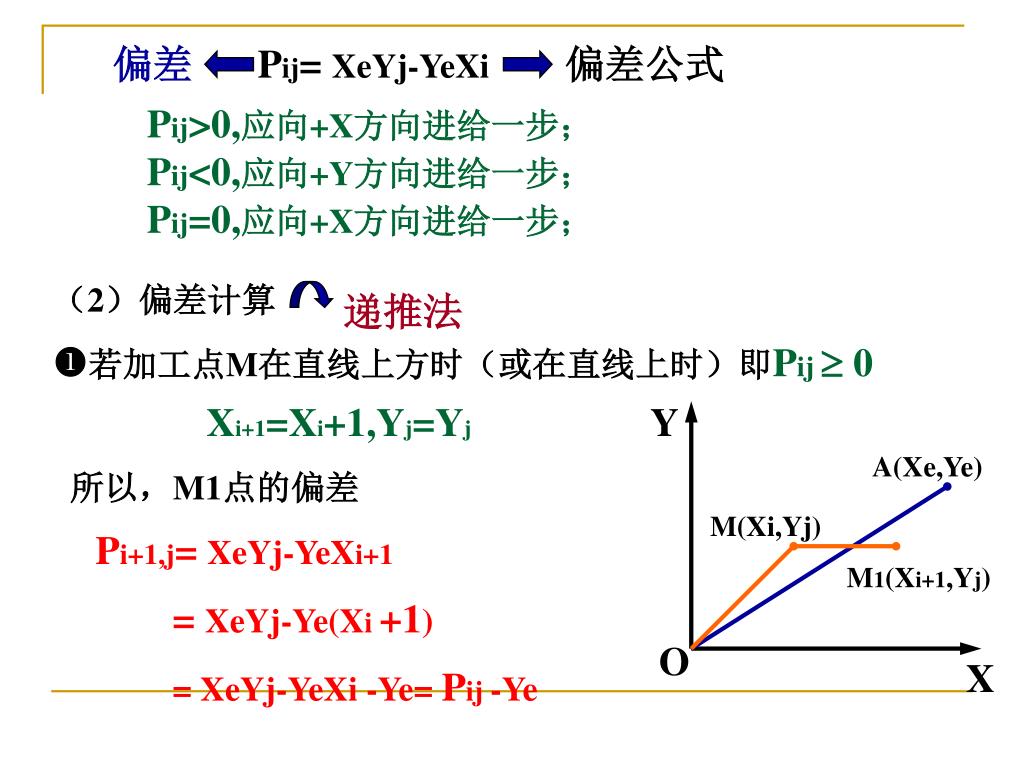

  17. Y A(Xe,Ye) M(Xi,Yj) M1(Xi+1,Yj) O X 偏差 Pij= XeYj-YeXi 偏差公式 Pij>0,应向+X方向进给一步； Pij<0,应向+Y方向进给一步； Pij=0,应向+X方向进给一步； （2）偏差计算 递推法 若加工点M在直线上方时（或在直线上时）即Pij  0 Xi+1=Xi+1,Yj=Yj 所以，M1点的偏差 Pi+1,j= XeYj-YeXi+1 =XeYj-Ye(Xi +1) = XeYj-YeXi -Ye= Pij -Ye

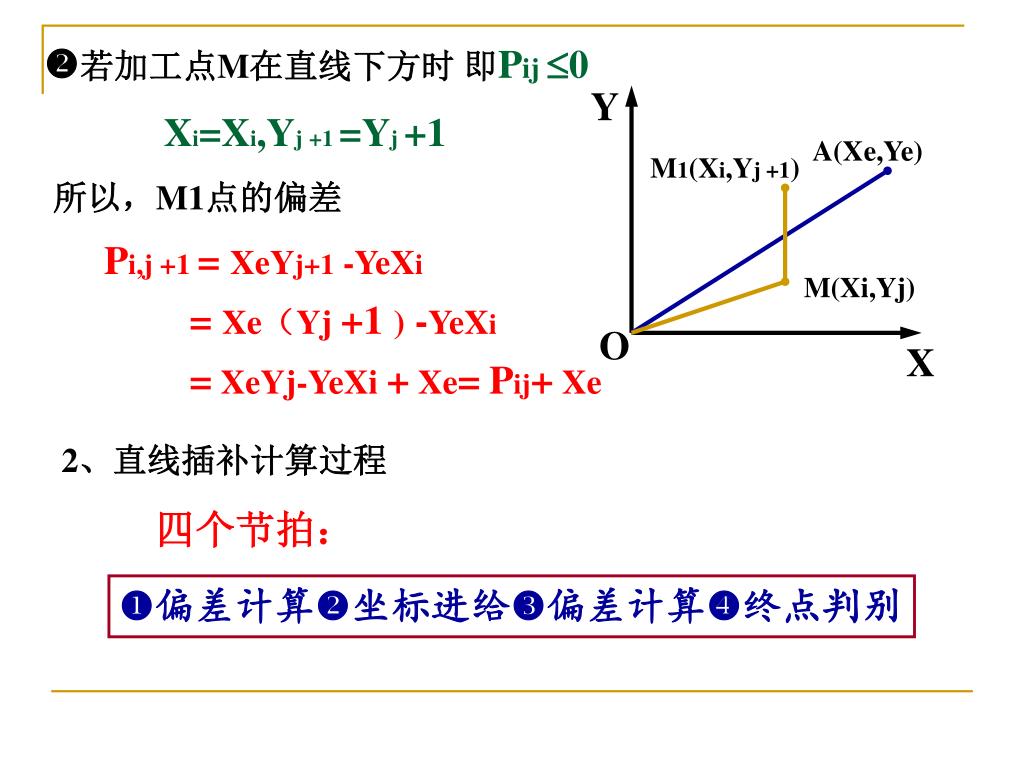

  18. Y A(Xe,Ye) M1(Xi,Yj +1) M(Xi,Yj) O X 若加工点M在直线下方时 即Pij 0 Xi=Xi,Yj +1 =Yj +1 所以，M1点的偏差 Pi,j +1 = XeYj+1 -YeXi =Xe（Yj +1 ) -YeXi = XeYj-YeXi + Xe=Pij+ Xe 2、直线插补计算过程 四个节拍： 偏差计算坐标进给偏差计算终点判别

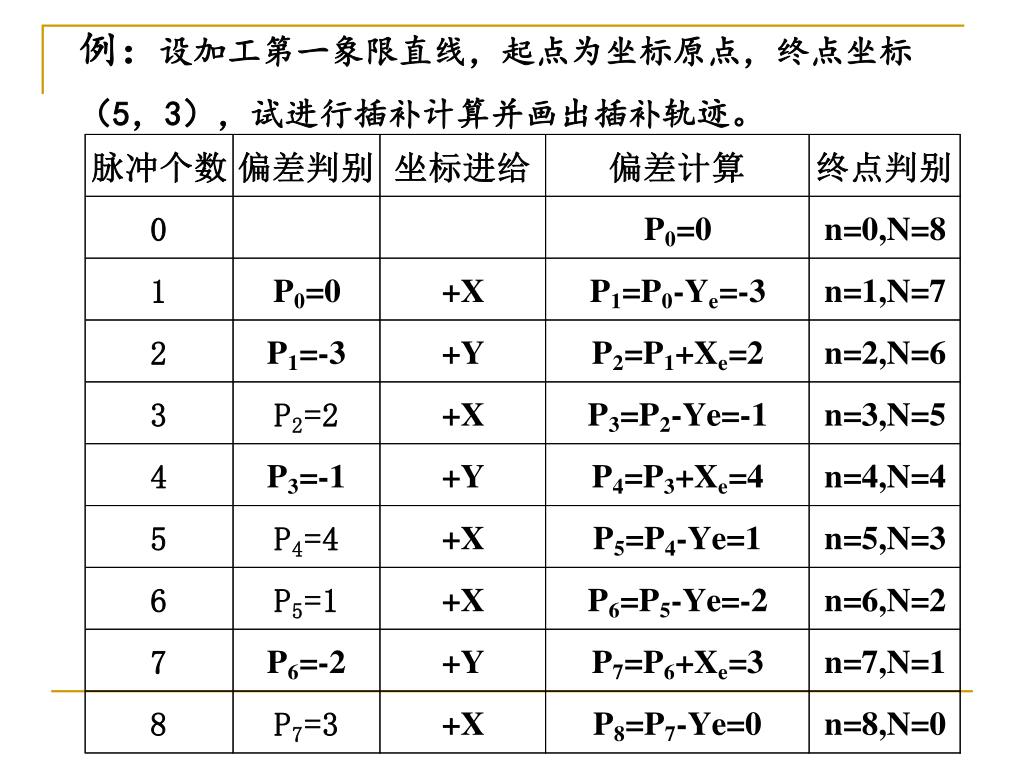

  19. 例：设加工第一象限直线，起点为坐标原点，终点坐标例：设加工第一象限直线，起点为坐标原点，终点坐标 （5，3），试进行插补计算并画出插补轨迹。

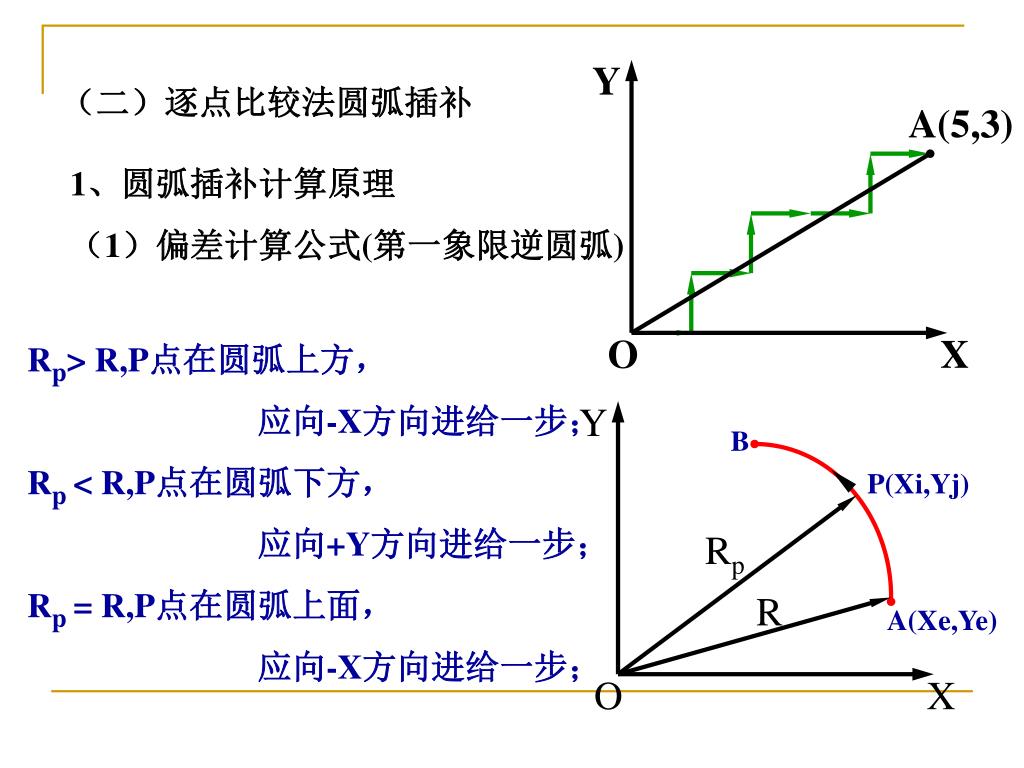

  20. （二）逐点比较法圆弧插补 Y A(5,3) O X Y B P(Xi,Yj) Rp R A(Xe,Ye) O X 1、圆弧插补计算原理 （1）偏差计算公式(第一象限逆圆弧) Rp> R,P点在圆弧上方， 应向-X方向进给一步； Rp< R,P点在圆弧下方， 应向+Y方向进给一步； Rp= R,P点在圆弧上面， 应向-X方向进给一步；

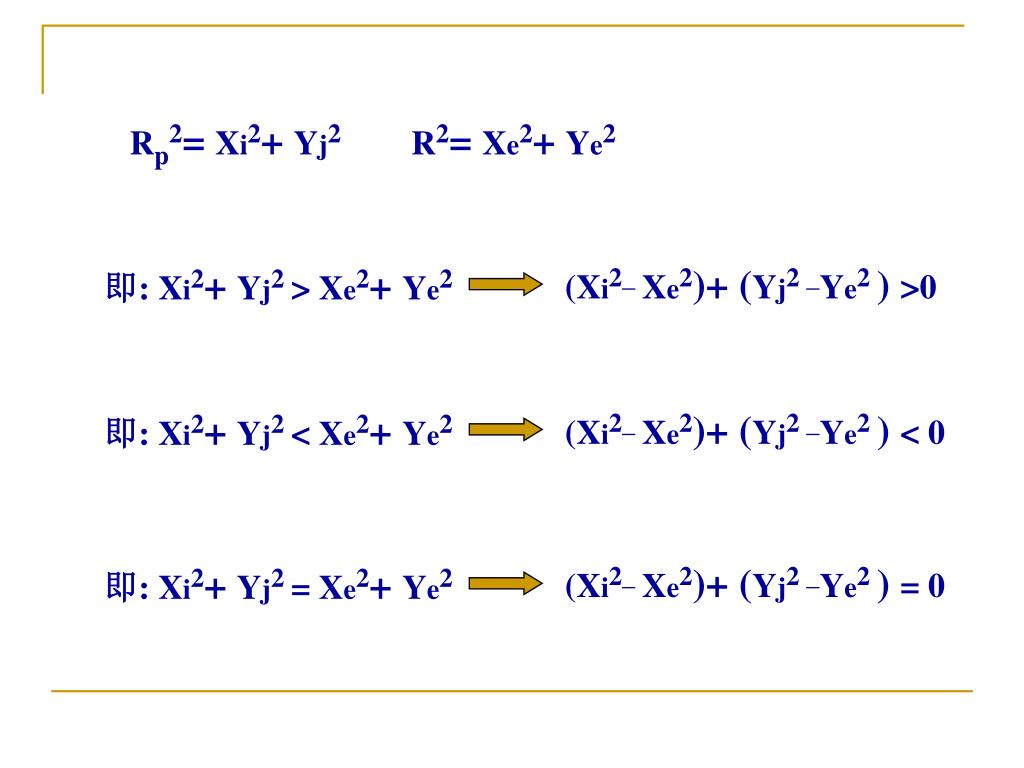

  21. Rp2= Xi2+ Yj2 R2= Xe2+ Ye2 Rp> R,P点在圆弧上方， 应向-X方向进给一步； (Xi2_ Xe2)+ (Yj2 _Ye2 ) >0 即: Xi2+ Yj2 > Xe2+ Ye2  Rp< R,P点在圆弧下方应向+Y方向进给一步； (Xi2_ Xe2)+ (Yj2 _Ye2 ) < 0 即: Xi2+ Yj2 < Xe2+ Ye2  Rp= R,P点在圆弧上面，应向-X方向进给一步； (Xi2_ Xe2)+ (Yj2 _Ye2 ) = 0 即: Xi2+ Yj2 = Xe2+ Ye2

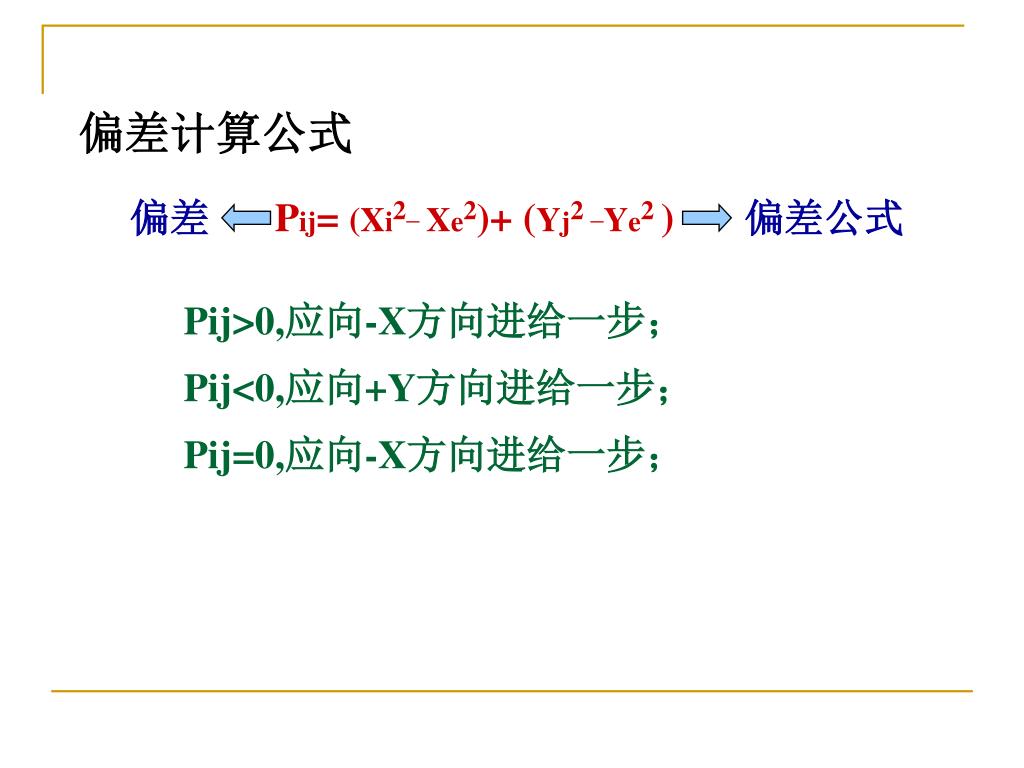

  22. 偏差计算公式 偏差 Pij= (Xi2_ Xe2)+ (Yj2 _Ye2 ) 偏差公式 Pij>0,应向-X方向进给一步； Pij<0,应向+Y方向进给一步； Pij=0,应向-X方向进给一步；

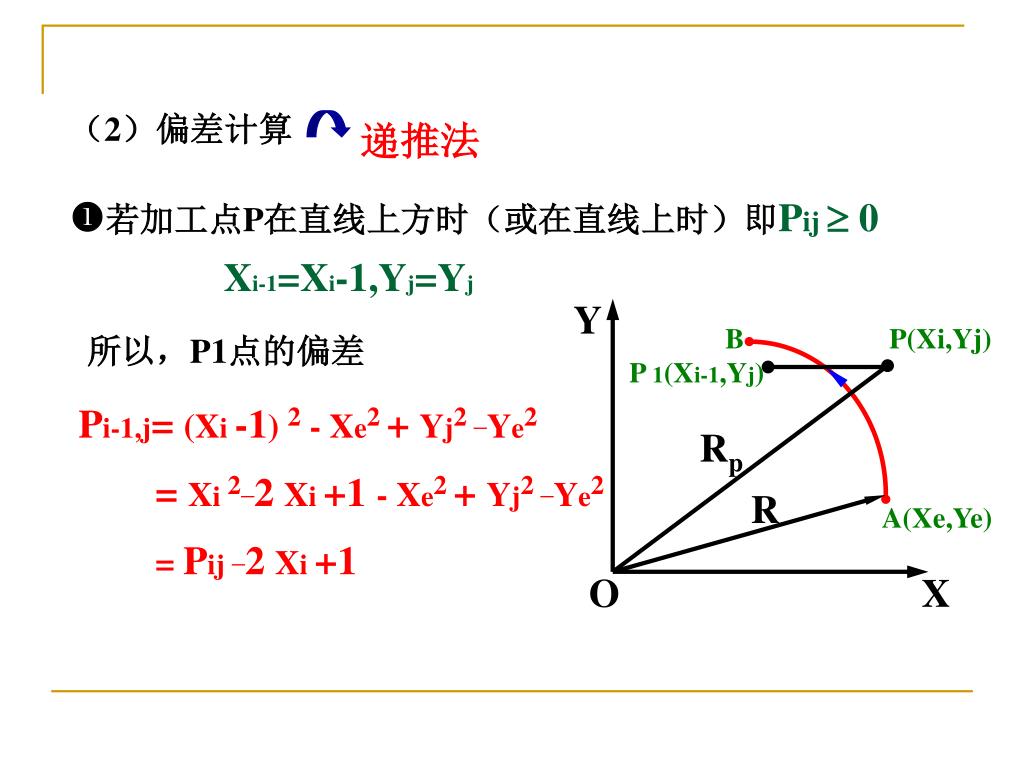

  23. Y B P(Xi,Yj) P 1(Xi-1,Yj) Rp R A(Xe,Ye) O X （2）偏差计算 递推法 若加工点P在直线上方时（或在直线上时）即Pij  0 Xi-1=Xi-1,Yj=Yj 所以，P1点的偏差 Pi-1,j= (Xi -1) 2 - Xe2 + Yj2 _Ye2 = Xi 2_2 Xi +1 - Xe2 + Yj2 _Ye2 = Pij _2 Xi +1

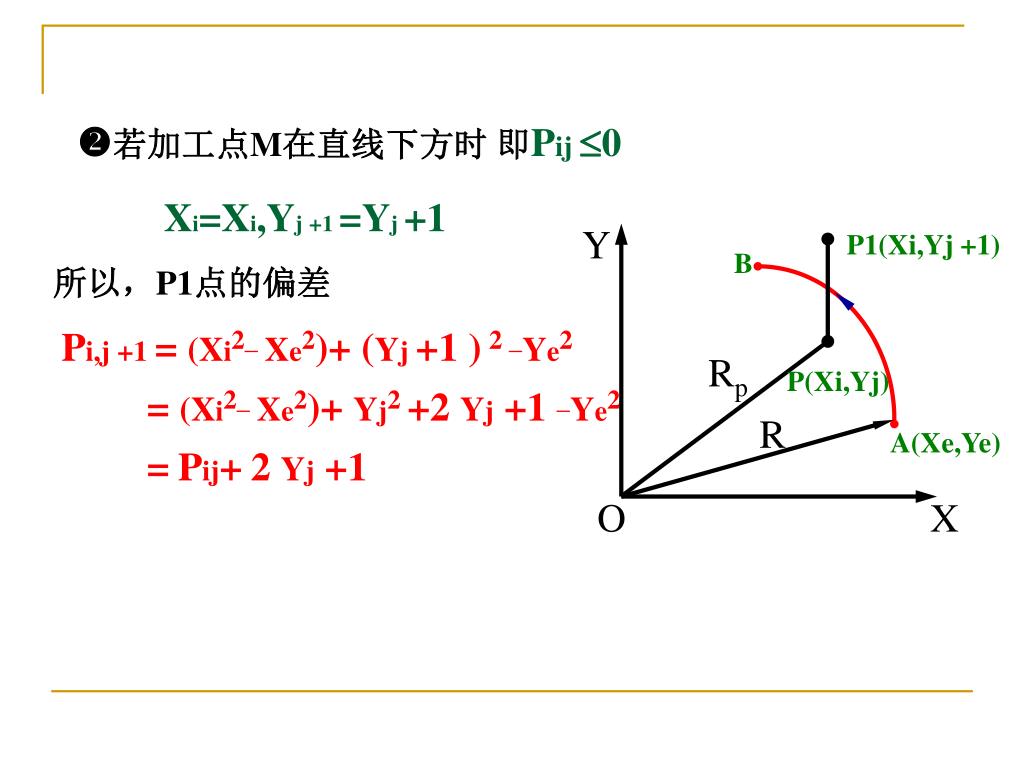

  24. Y P1(Xi,Yj +1) B Rp P(Xi,Yj) R A(Xe,Ye) O X 若加工点M在直线下方时 即Pij 0 Xi=Xi,Yj +1 =Yj +1 所以，P1点的偏差 Pi,j +1 = (Xi2_ Xe2)+ (Yj +1 )2 _Ye2 =(Xi2_ Xe2)+ Yj2 +2 Yj +1 _Ye2 =Pij+2 Yj +1

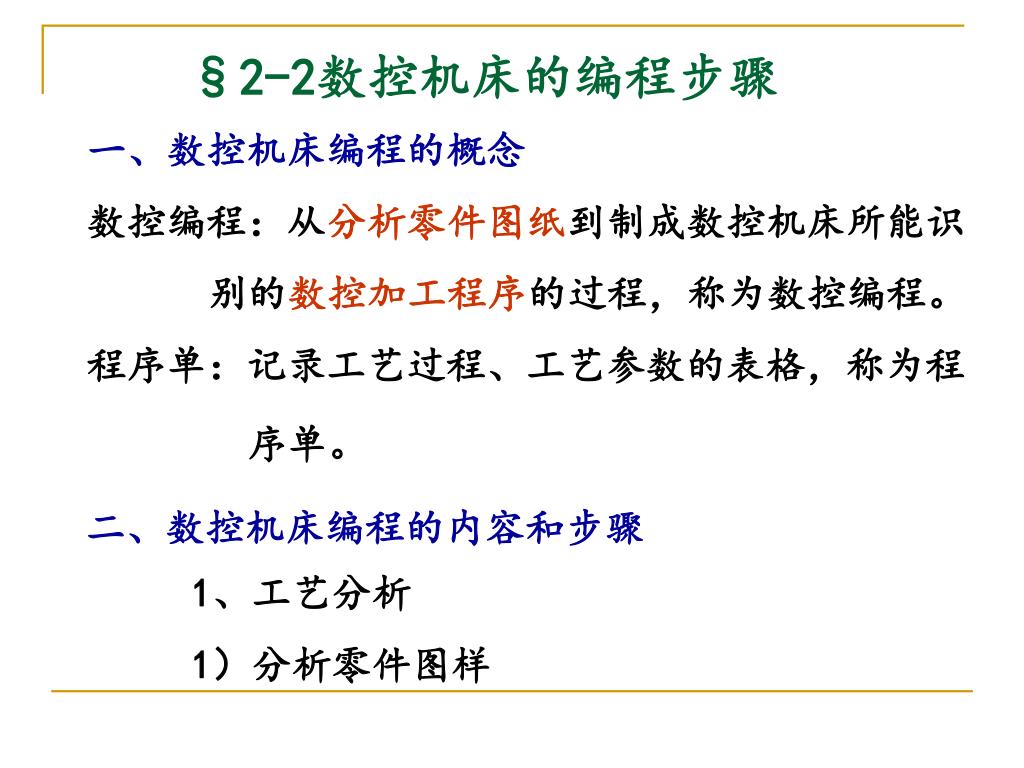

  25. §2-2数控机床的编程步骤 一、数控机床编程的概念 数控编程：从分析零件图纸到制成数控机床所能识 别的数控加工程序的过程，称为数控编程。 程序单：记录工艺过程、工艺参数的表格，称为程 序单。 二、数控机床编程的内容和步骤 1、工艺分析 1）分析零件图样

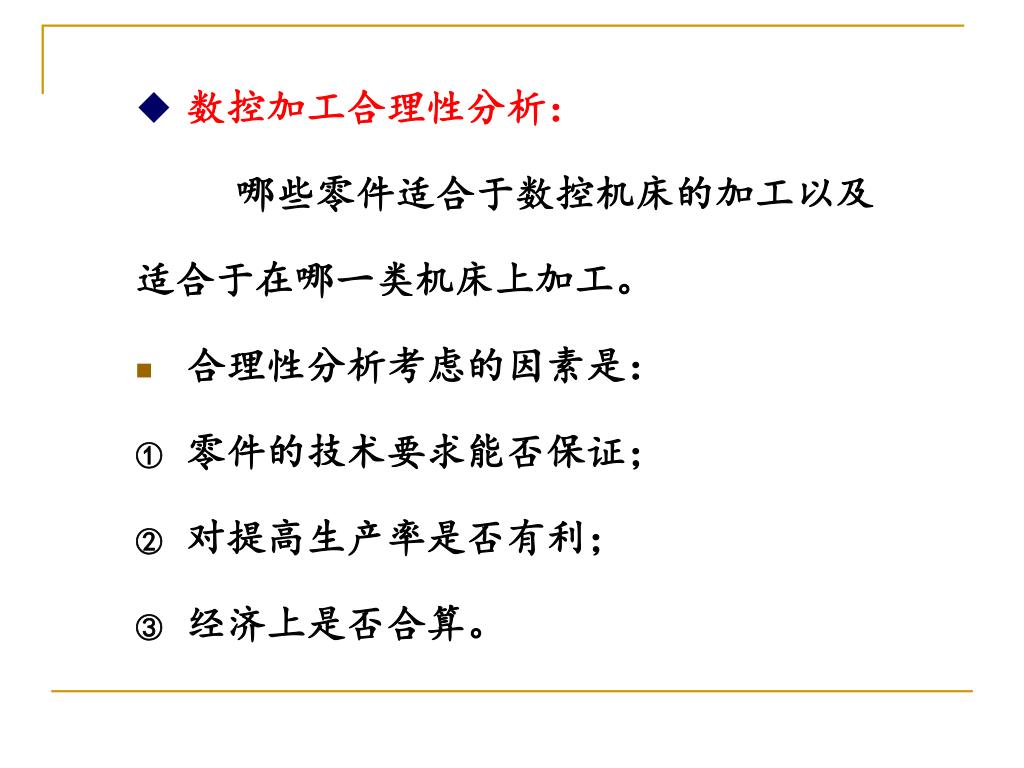

  26. 数控加工合理性分析： 哪些零件适合于数控机床的加工以及 适合于在哪一类机床上加工。 • 合理性分析考虑的因素是： • 零件的技术要求能否保证； • 对提高生产率是否有利； • 经济上是否合算。

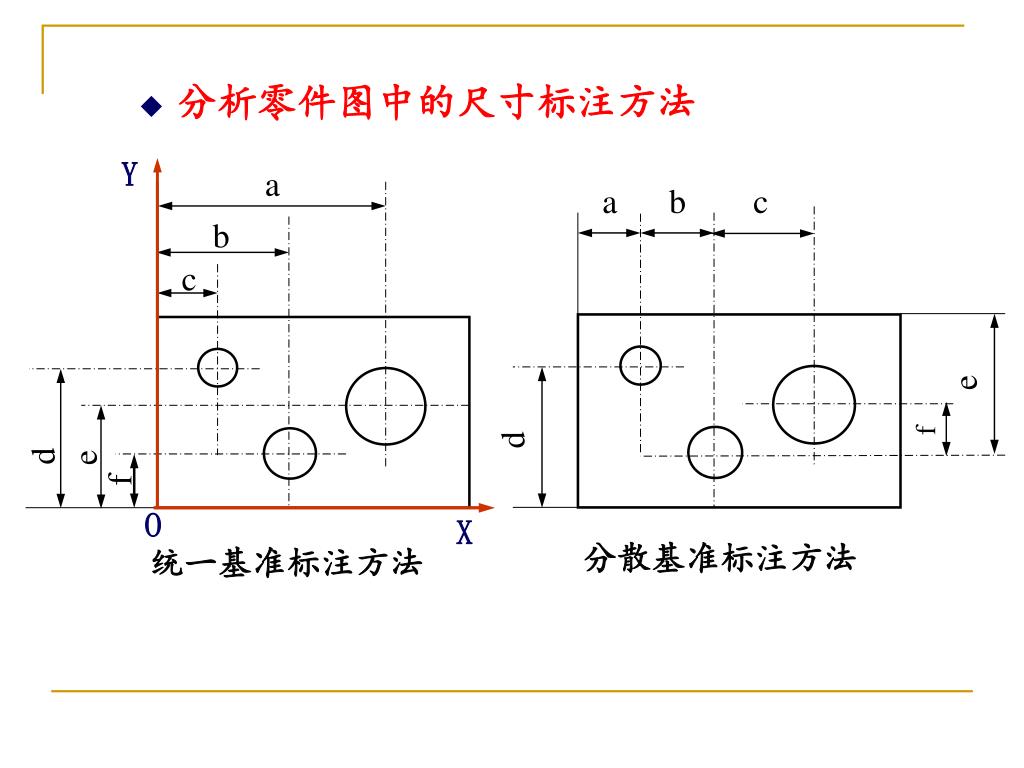

  27. Y a a b c b c d e f d e f O X • 分析零件图中的尺寸标注方法 分散基准标注方法 统一基准标注方法

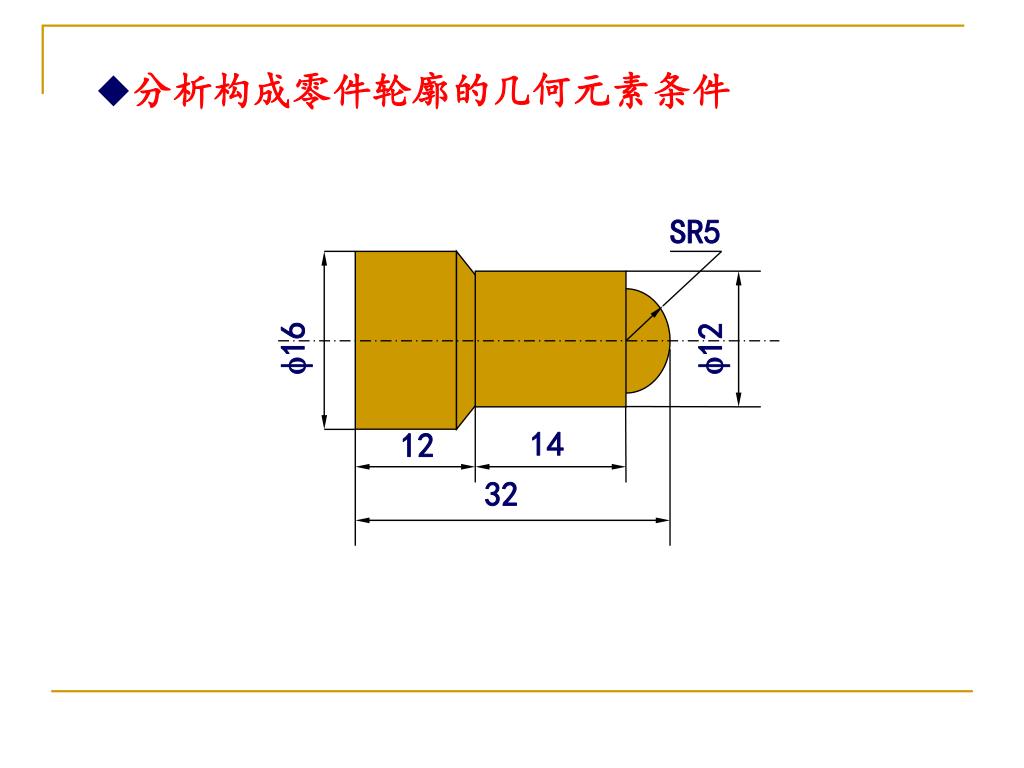

  28. SR5 16 12 14 12 32 • 分析构成零件轮廓的几何元素条件

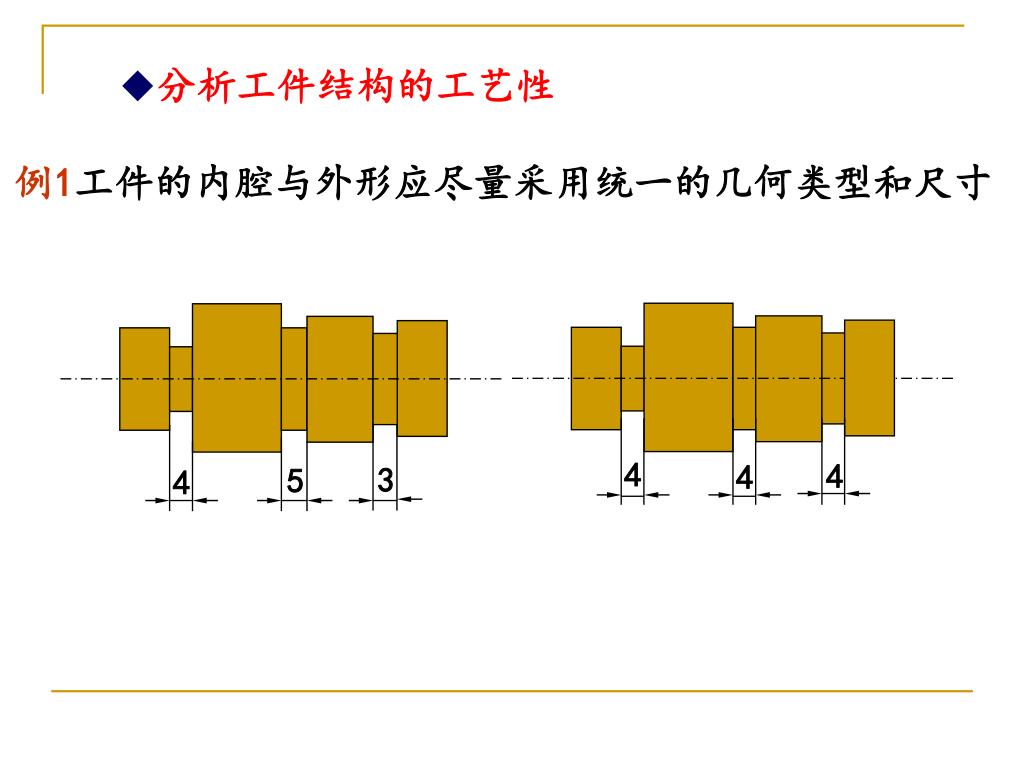

  29. 4 4 4 3 5 4 • 分析工件结构的工艺性 例1工件的内腔与外形应尽量采用统一的几何类型和尺寸

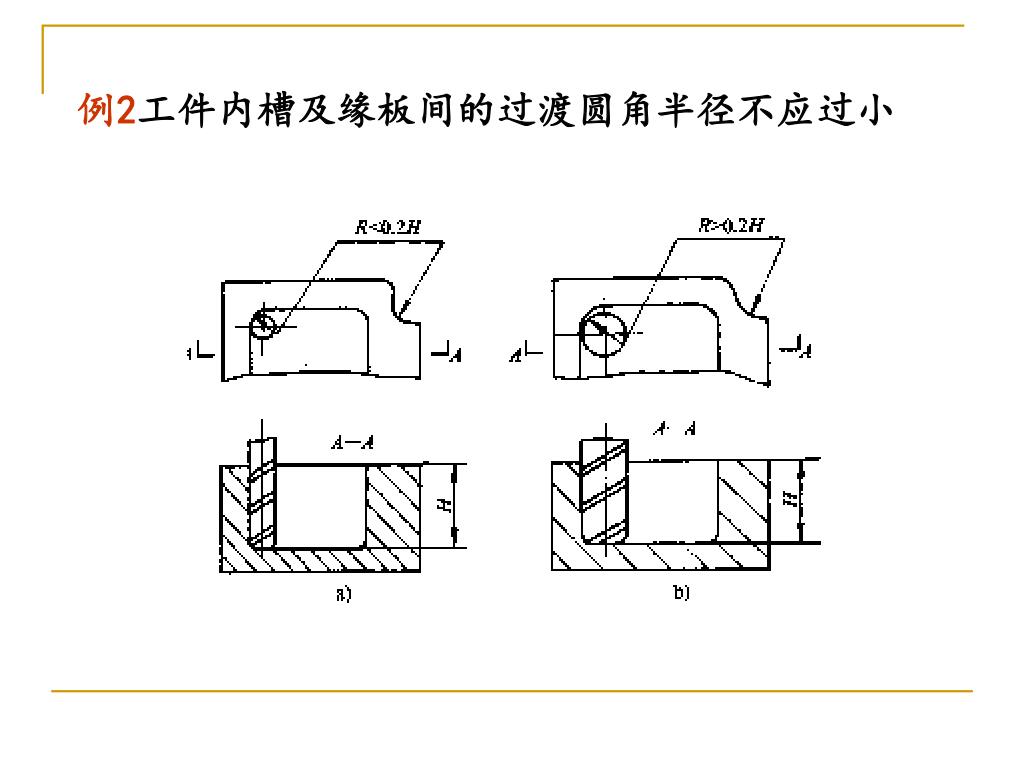

  30. 例2工件内槽及缘板间的过渡圆角半径不应过小例2工件内槽及缘板间的过渡圆角半径不应过小

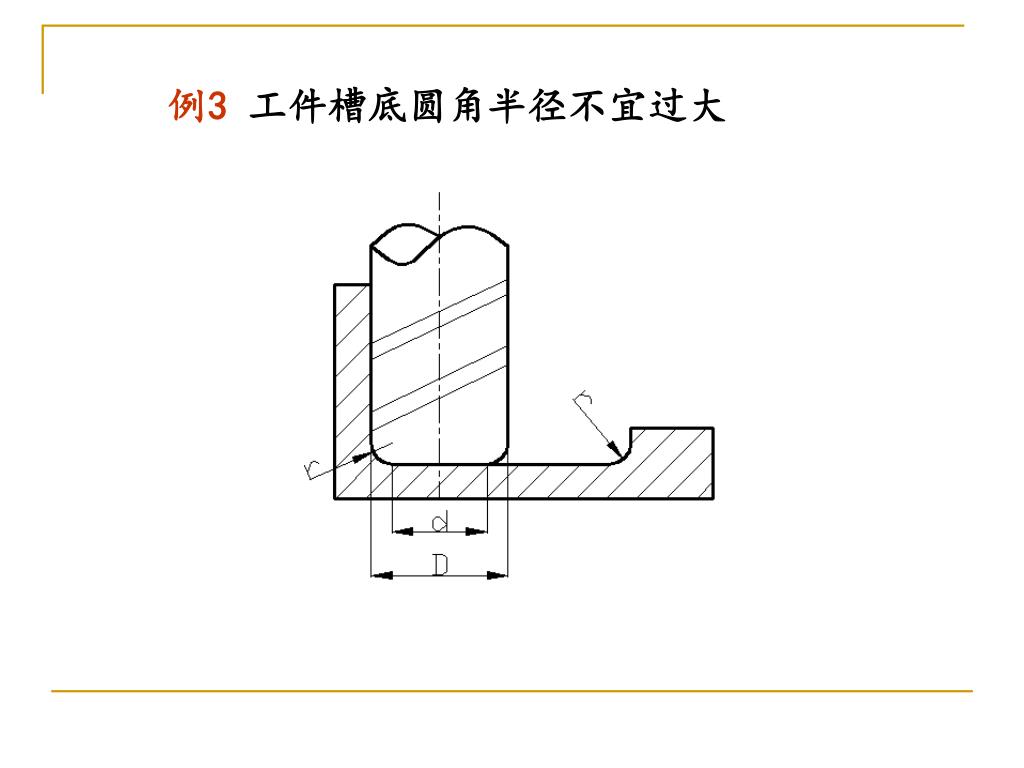

  31. 例3 工件槽底圆角半径不宜过大

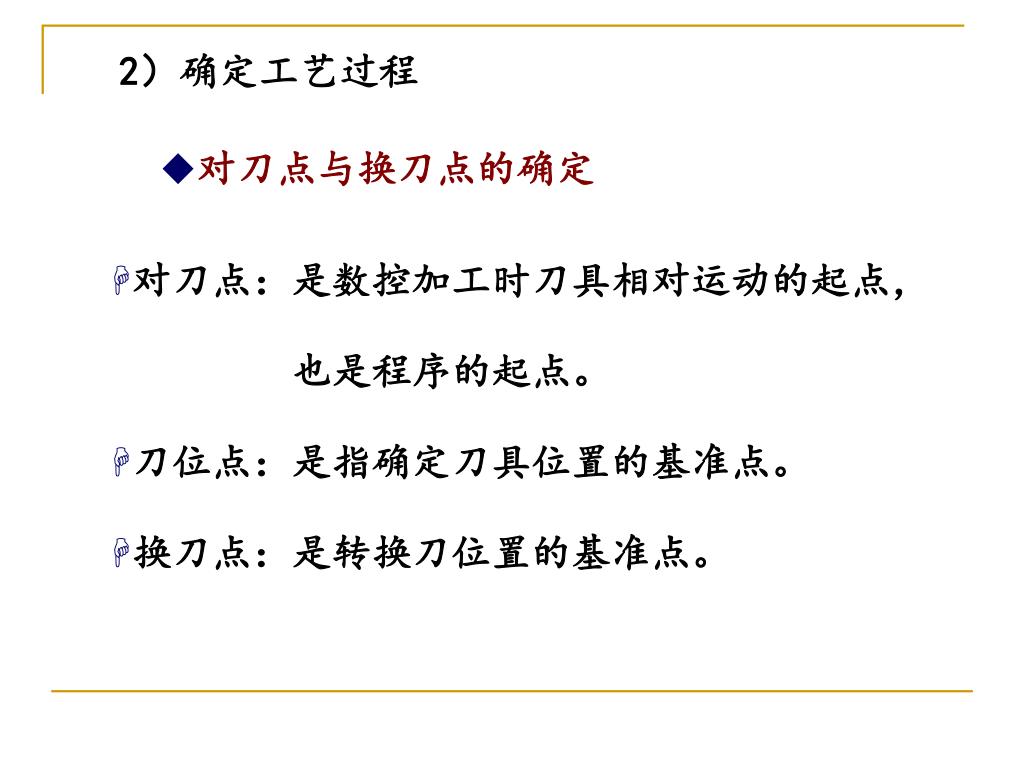

  32. 2）确定工艺过程 • 对刀点与换刀点的确定 • 对刀点：是数控加工时刀具相对运动的起点， 也是程序的起点。 • 刀位点：是指确定刀具位置的基准点。 • 换刀点：是转换刀位置的基准点。

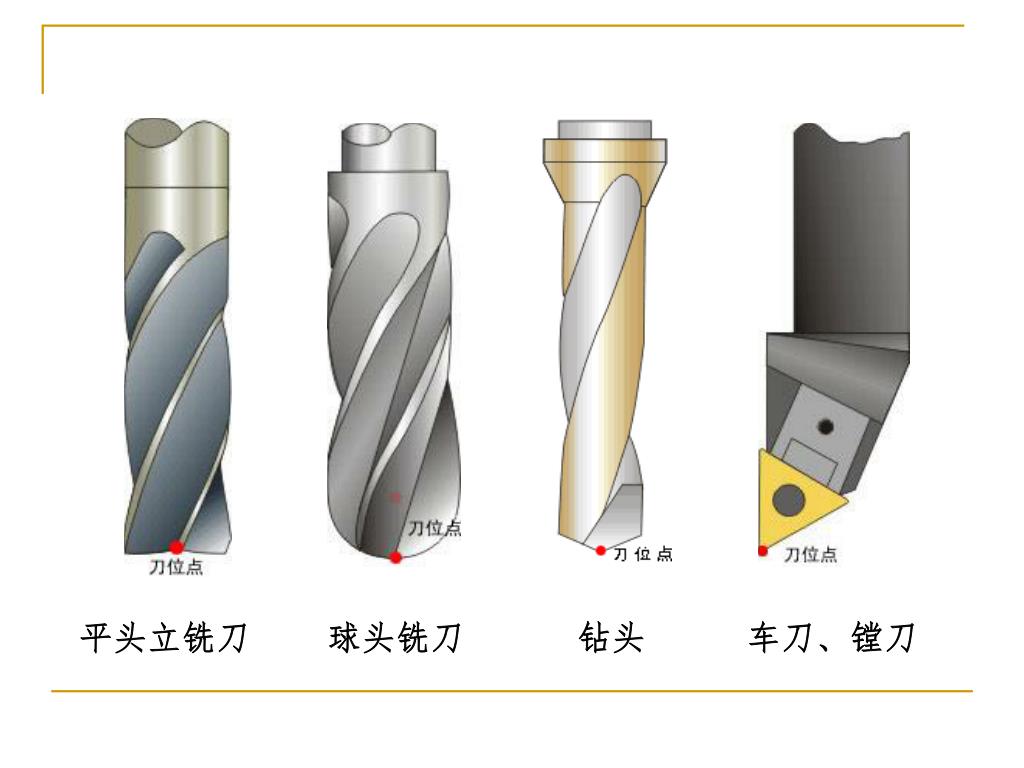

  33. 钻头 车刀、镗刀 平头立铣刀 球头铣刀

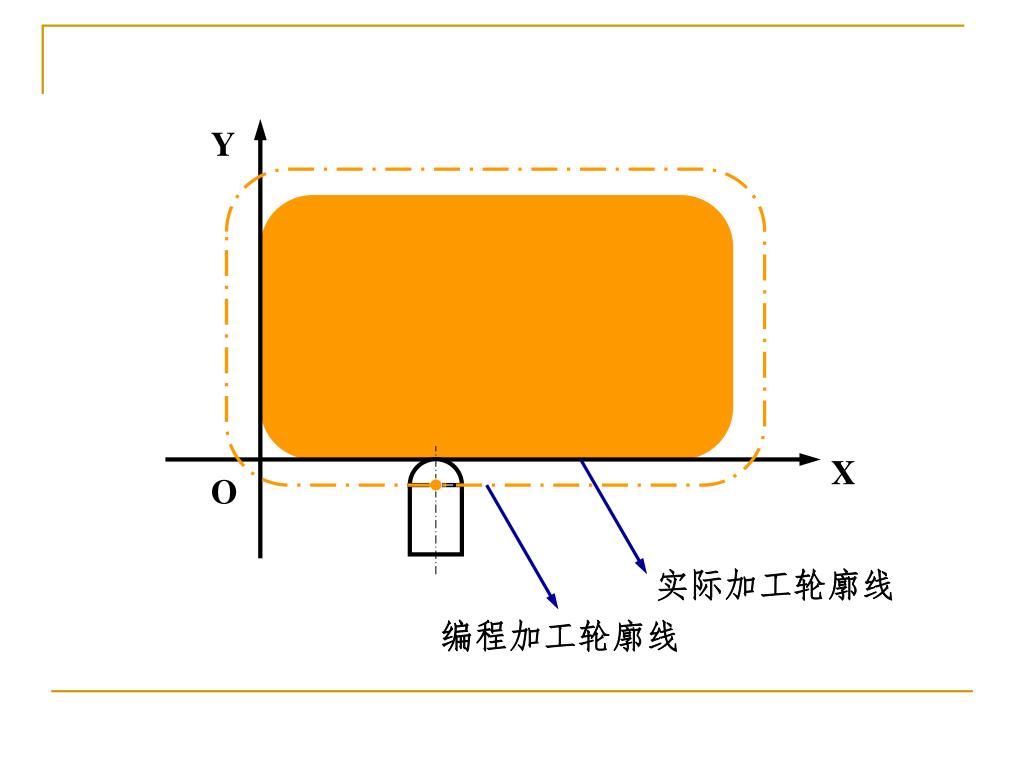

  34. Y X O 实际加工轮廓线 编程加工轮廓线

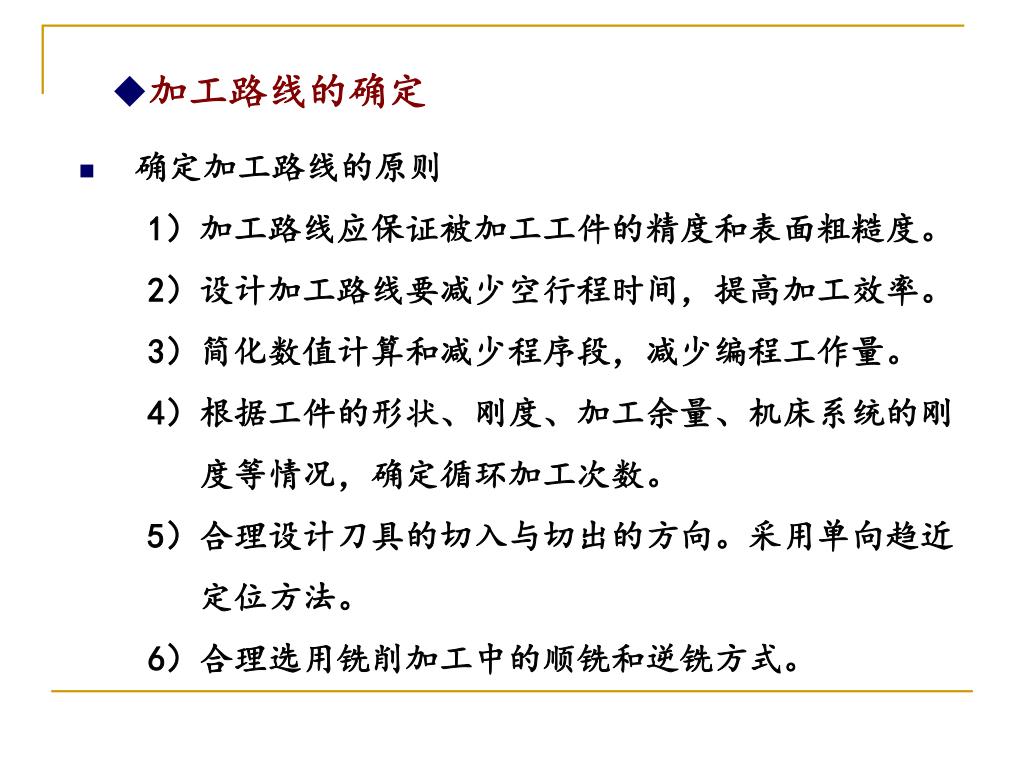

  35. 加工路线的确定 • 确定加工路线的原则 1）加工路线应保证被加工工件的精度和表面粗糙度。 2）设计加工路线要减少空行程时间，提高加工效率。 3）简化数值计算和减少程序段，减少编程工作量。 4）根据工件的形状、刚度、加工余量、机床系统的刚 度等情况，确定循环加工次数。 5）合理设计刀具的切入与切出的方向。采用单向趋近 定位方法。 6）合理选用铣削加工中的顺铣和逆铣方式。

  36. 例1 数控车床加工路线 数控车床车削端面加工路线 数控车床车削外圆加工路线

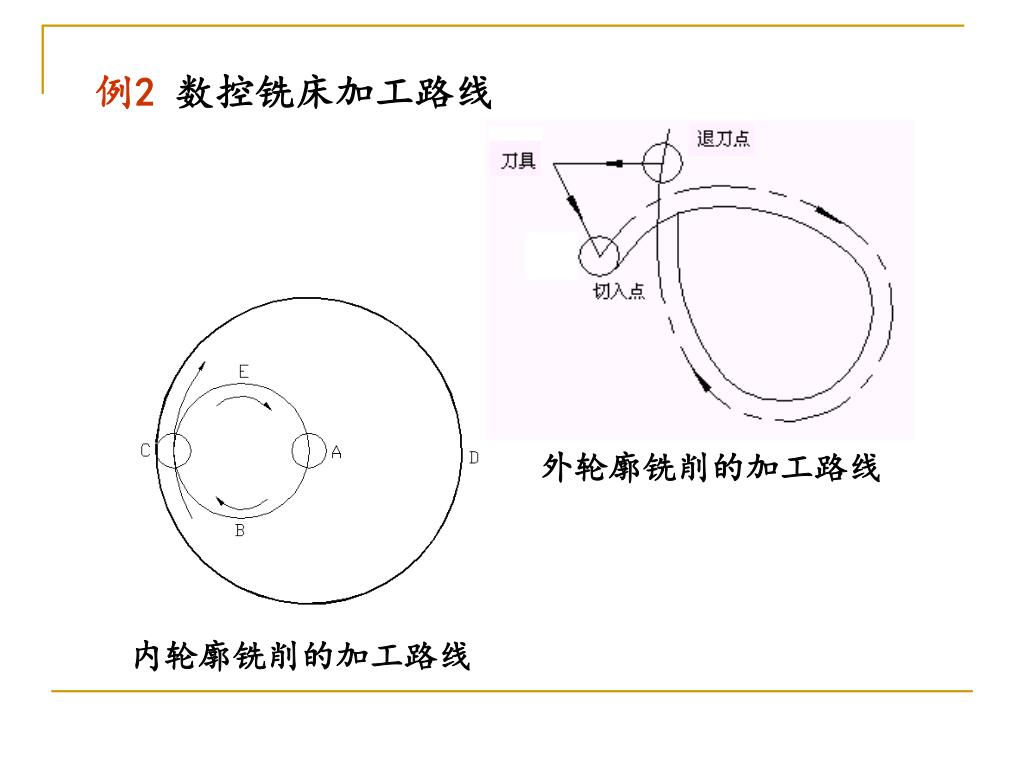

  37. 例2 数控铣床加工路线 外轮廓铣削的加工路线 内轮廓铣削的加工路线

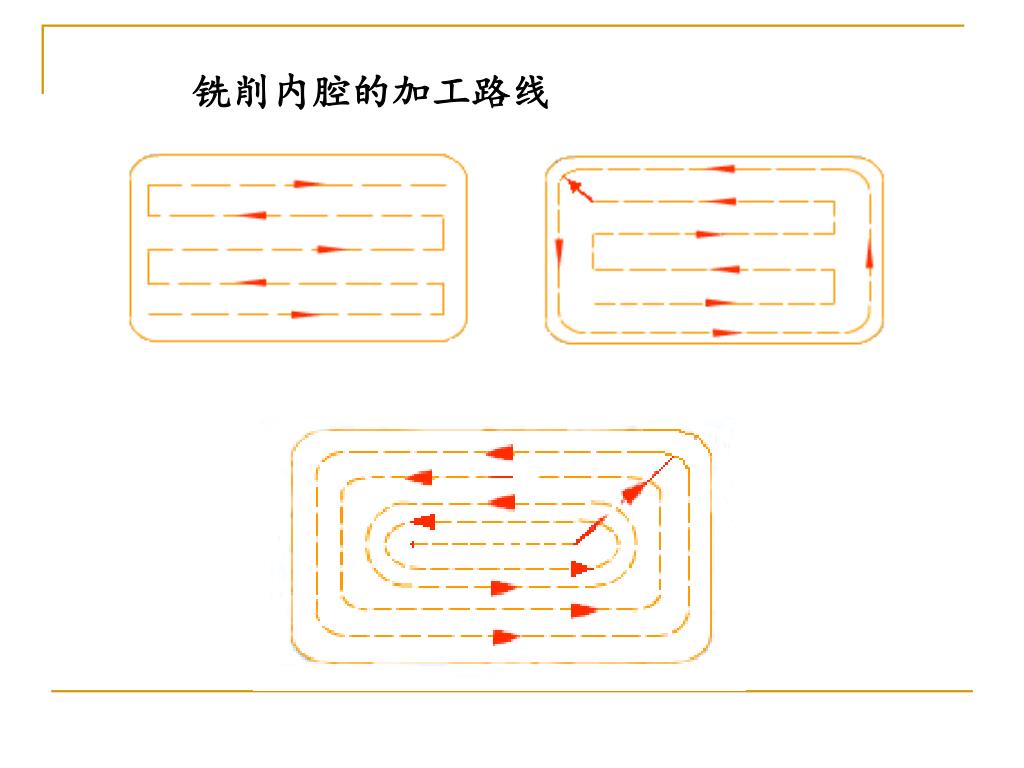

  38. 铣削内腔的加工路线

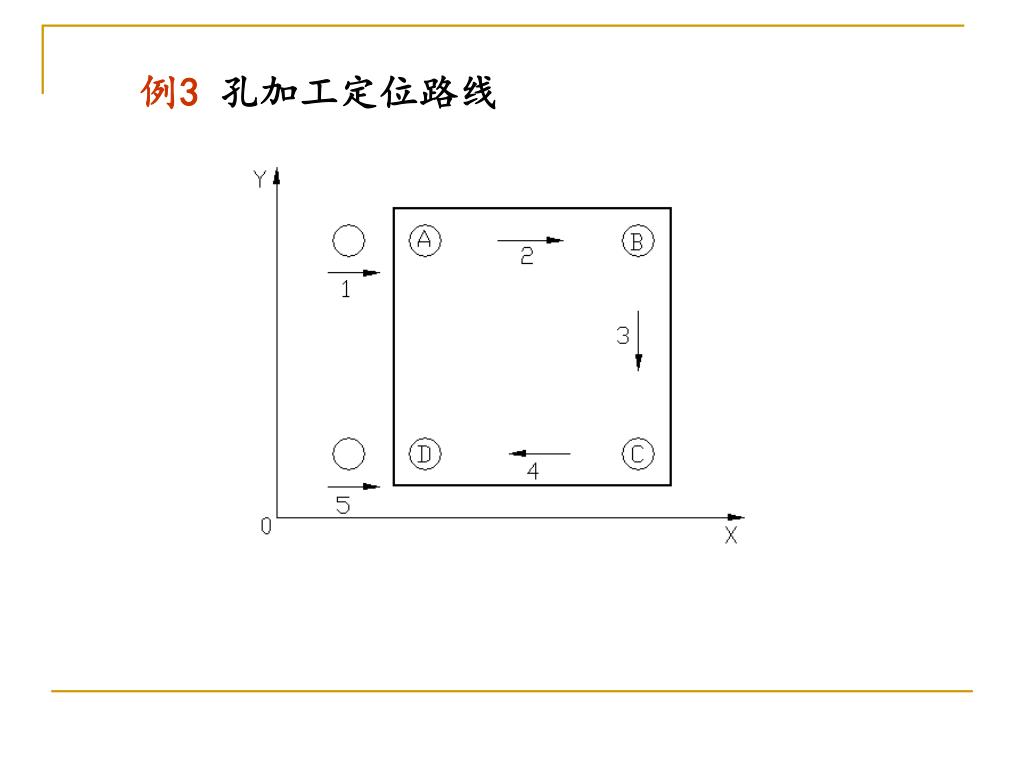

  39. 例3 孔加工定位路线

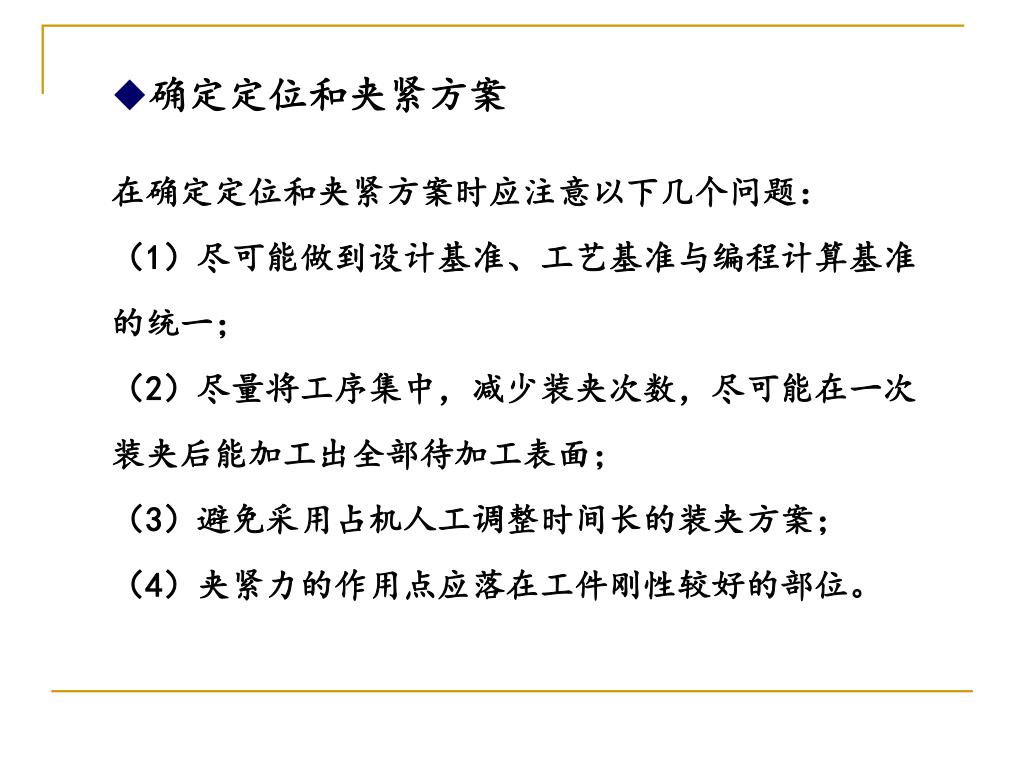

  40. 确定定位和夹紧方案 在确定定位和夹紧方案时应注意以下几个问题：（1）尽可能做到设计基准、工艺基准与编程计算基准的统一；（2）尽量将工序集中，减少装夹次数，尽可能在一次装夹后能加工出全部待加工表面；（3）避免采用占机人工调整时间长的装夹方案；（4）夹紧力的作用点应落在工件刚性较好的部位。

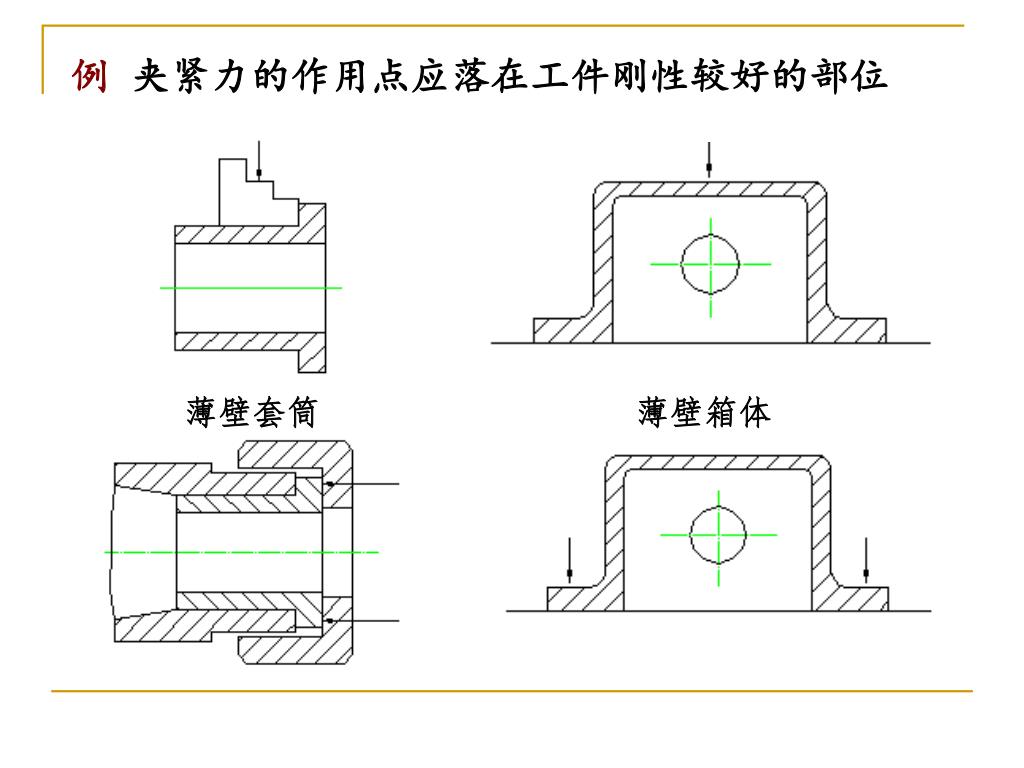

  41. 例 夹紧力的作用点应落在工件刚性较好的部位 薄壁套筒 薄壁箱体

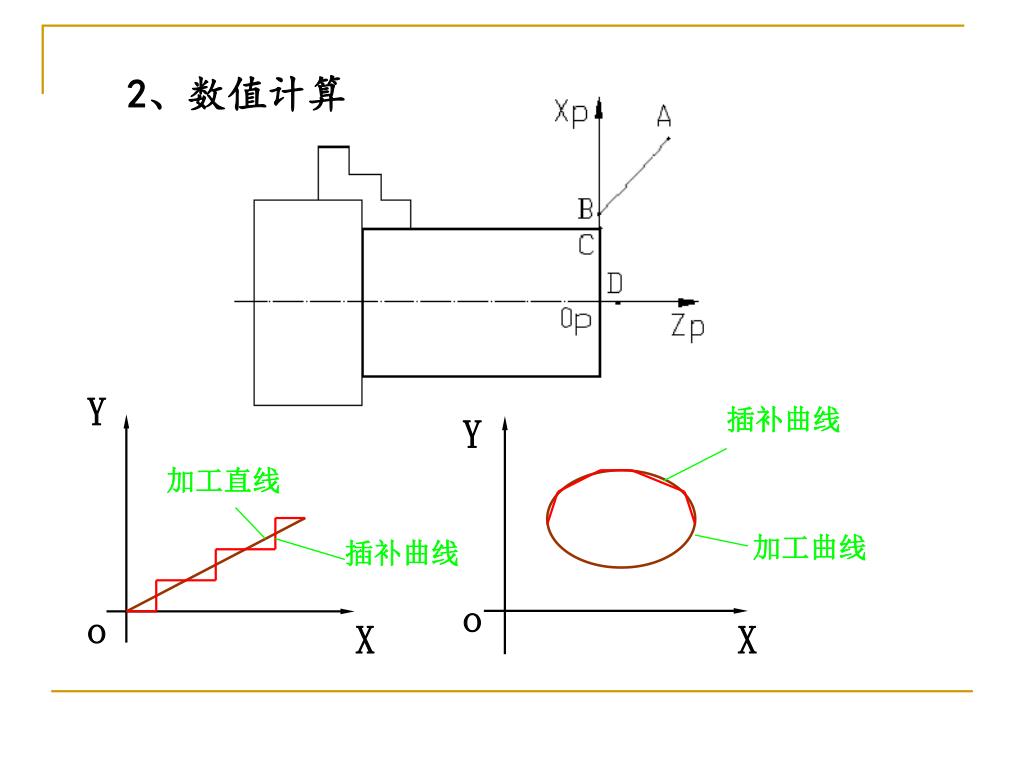

  42. Y 插补曲线 Y 加工直线 加工曲线 插补曲线 o X o X 2、数值计算

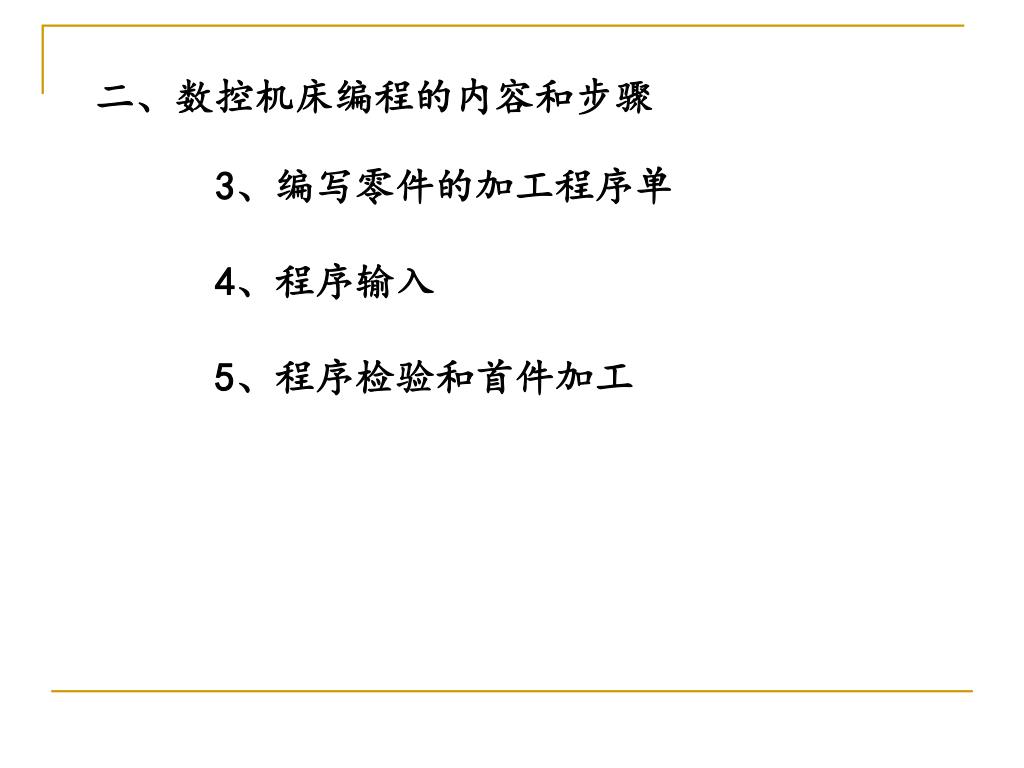

  43. 二、数控机床编程的内容和步骤 3、编写零件的加工程序单 4、程序输入 5、程序检验和首件加工

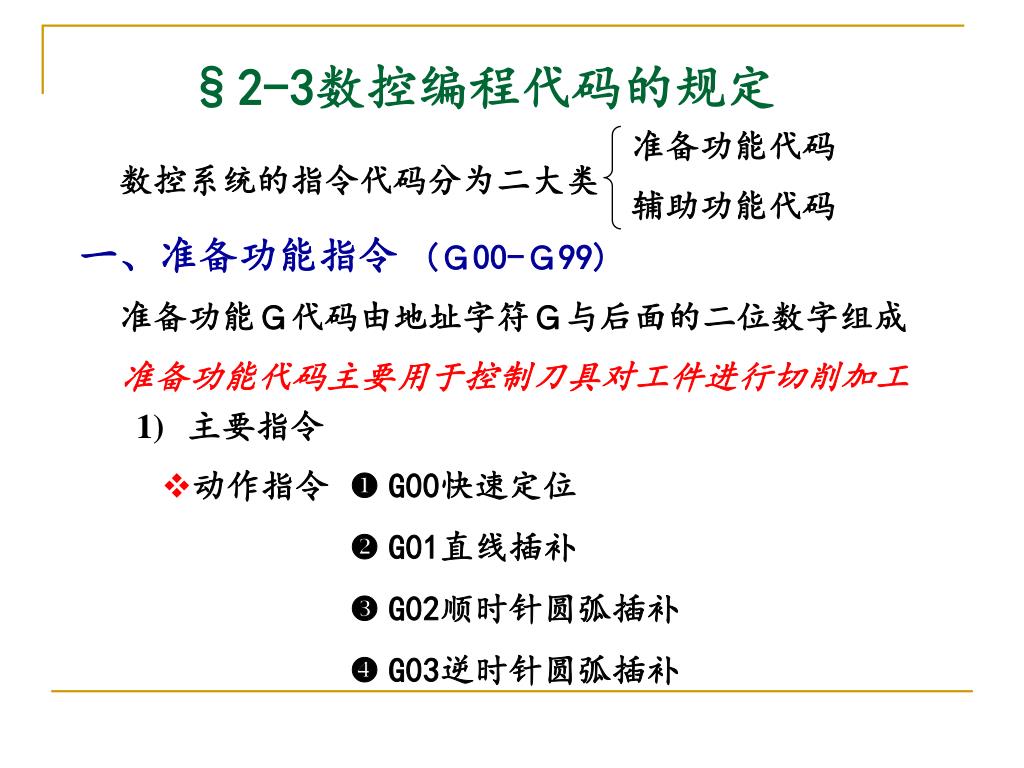

  44. §2-3数控编程代码的规定 准备功能代码 数控系统的指令代码分为二大类 辅助功能代码 一、准备功能指令 (Ｇ00-Ｇ99) 准备功能Ｇ代码由地址字符Ｇ与后面的二位数字组成 准备功能代码主要用于控制刀具对工件进行切削加工 • 主要指令 • 动作指令  G00快速定位  G01直线插补  G02顺时针圆弧插补  G03逆时针圆弧插补

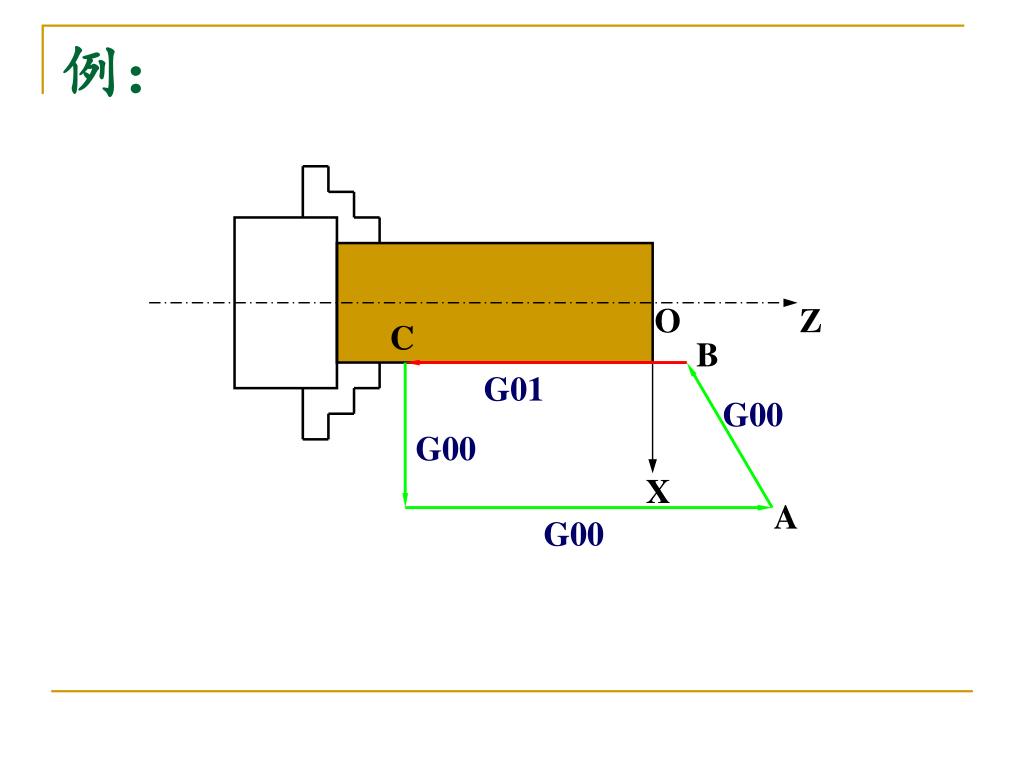

  45. O Z X 例： C B G01 G00 G00 A G00

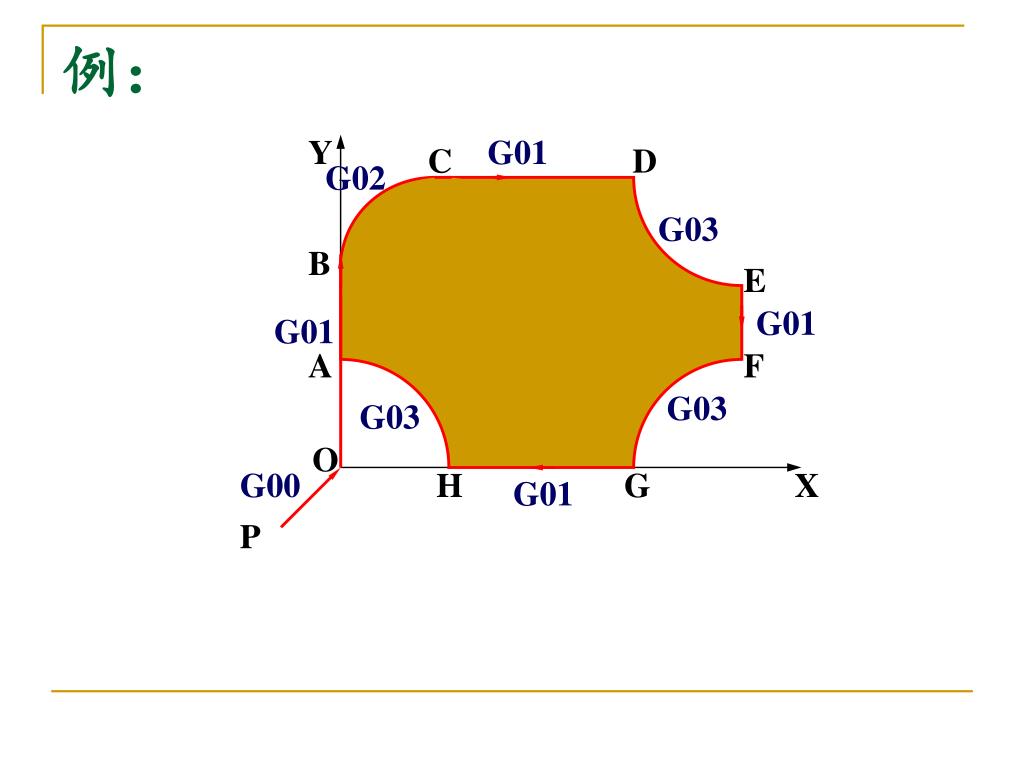

  46. Y C D B E A F O H G X P 例： G01 G02 G03 G01 G01 G03 G03 G00 G01

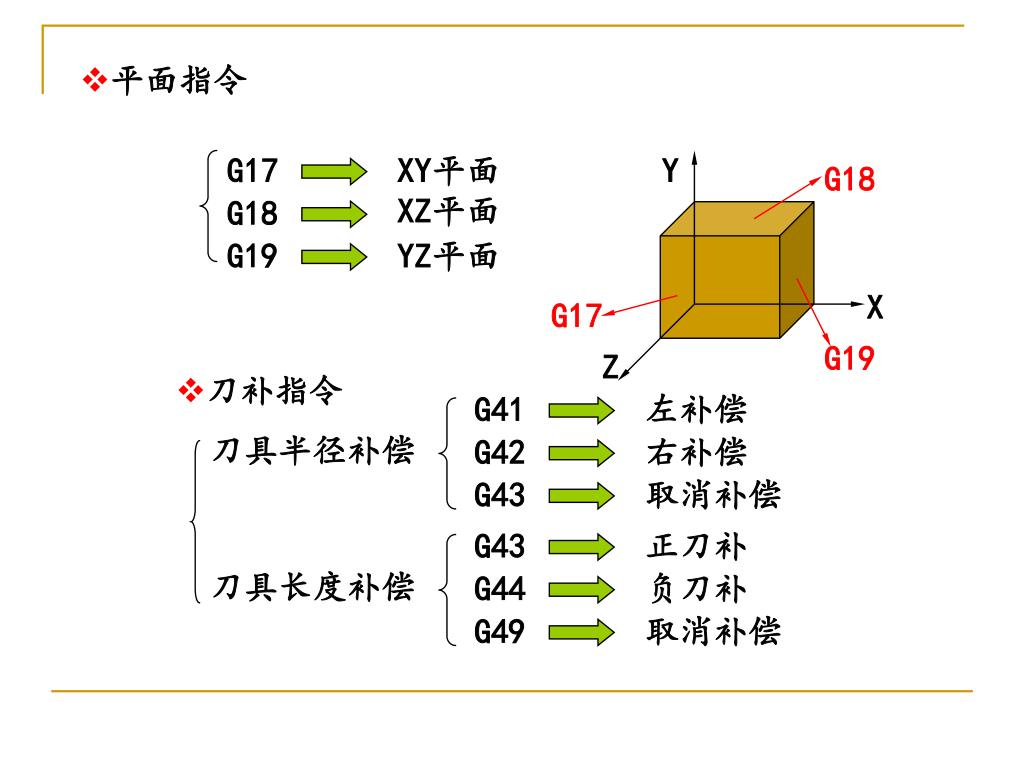

  47. Y G18 X G17 G19 Z 平面指令 G17 XY平面 XZ平面 G18 G19 YZ平面 • 刀补指令 G41 左补偿 刀具半径补偿 G42 右补偿 G43 取消补偿 G43 正刀补 刀具长度补偿 G44 负刀补 G49 取消补偿

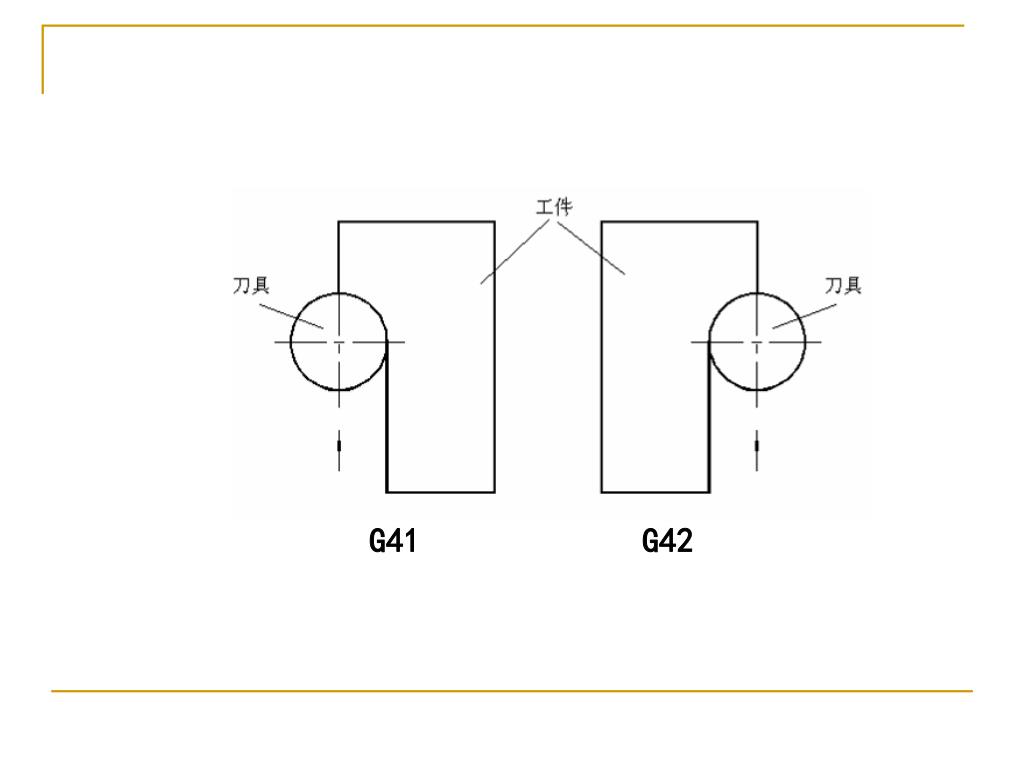

  48. G41 G42

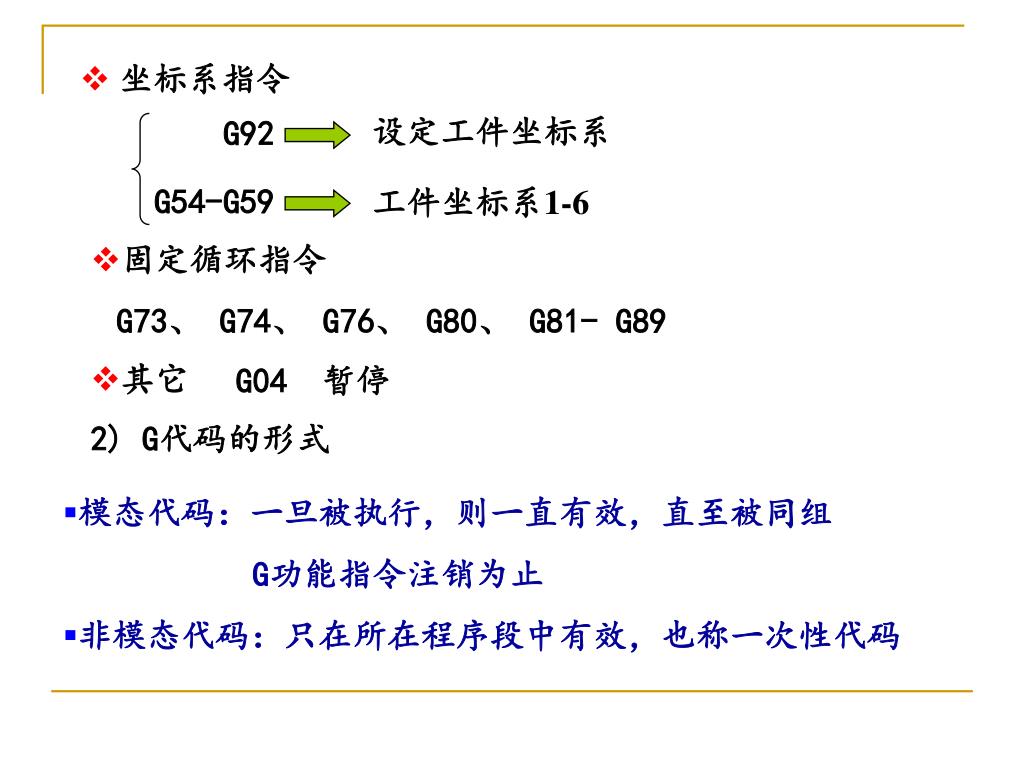

  49. 坐标系指令 G92 设定工件坐标系 G54-G59 工件坐标系1-6 • 固定循环指令 G73、 G74、 G76、 G80、 G81- G89 • 其它 G04 暂停 • G代码的形式 • 模态代码：一旦被执行，则一直有效，直至被同组 G功能指令注销为止 • 非模态代码：只在所在程序段中有效，也称一次性代码
