sp cifications g om triques iso

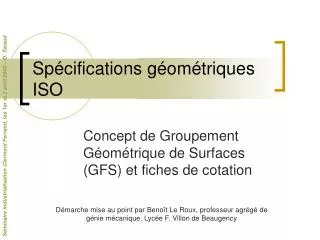

Spécifications géométriques ISO

Concept de Groupement Géométrique de Surfaces (GFS) et fiches de cotation

Démarche mise au point par Benoît Le Roux, professeur agrégé de génie mécanique, Lycée F. Villon de Beaugency

transcrire les contraintes en cotation univoque iso
Transcrire les contraintes en cotation univoque ISO

Procédures actuelles :

  • A partir d’une démarche empirique…
  • A partir d’une analyse géométrique respectant les modèles géométriques du concept GPS – ISO
  • En s’aidant d’une méthode qui garantit la transcription correcte des contraintes même si elle ne garantie pas l’optimisation du résultat… qui relève d’un autre niveau d’expertise.
la m thode retenue en r sum

Pièce 1

CF1

CF2

Pièce 2

SR1

Pièce 2

Pièce 2

A

A

f

f

d

f

b

d

d

d

d

La méthode retenue … en résumé.

Principe global :

  • Chaque boucle de contraintes fonctionnelles permet d’identifier une condition géométrique (de forme, de position, de localisation) soit sur une surface soit entre 2 surfaces influentes…
  • Pour une pièce donnée, la contrainte géométrique entre 2 surfaces faisant partie de la boucle des surfaces influentes, s’exprime par la position relative de surfaces de références associées aux surfaces réelles ;
  • Il «suffit» alors :
    • d’identifier l’ensemble des situations relatives possibles entre surfaces de référence;
    • d’établir une correspondance entre ces situations et les conditions fonctionnelles entre surfaces,
    • appliquer un « modèle » de cotation pré-établi et respectant la norme ISO.
  • Identifier le type de contrainte entre surfaces de référence
  • Appliquer un « modèle » de cotation pré-établi et formalisé dans un tableau
