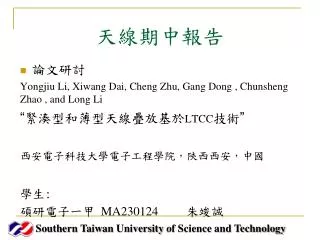

天線期中報告 論文研討 Yongjiu Li, Xiwang Dai, Cheng Zhu, Gang Dong , Chunsheng Zhao , and Long Li “緊湊型和薄型天線疊放基於LTCC技術” 西安電子科技大學電子工程學院，陝西西安，中國 學生: 碩研電子一甲 MA230124 朱竣誠 Southern Taiwan Universityof Science and Technology
摘要 • 研究方向: 利用低溫共燒陶瓷(LTCC)封裝技術，以較小的尺寸來生產複雜的多層模塊和天線。 設計方法: 天線安裝在一個44 ×44平方毫米的接地系統的體積小型化的平面。所設計的天線工作的中心頻率為2.45GHz的，而其阻抗帶寬約200 MHz ，導致從兩個相鄰的諧振頻率在2.41和2.51 GHz的頻率，分別在感興趣的頻帶的平均收益大約是5.28dBi 。
每一層的設計參數 （a）上層補丁層（b）降低補丁層，（C）天線接地層。所有單位均為mm。 為了滿足設計要求的天線，該天線 厚度應小於5mm的厚度而天線的接地板的大小假定為 44× 44平方毫米。上的補丁的尺寸和較低的 補丁確定到18 × 18平方毫米和20.5 × 20.5平方毫米， 分別由於不同大小的兩個補丁彼此之間的相互耦合
圖3 （a）S11中計算出的特徵，包括單path和堆疊貼片天線，貼片天線堆疊實現增益和軸向率與頻率，以及（b）在2.45GHz stackedpatch輻射模式的天線。
中心的頻率是在約2450MHz的和模擬的S11如圖所示。圖3（a）在基板中心的頻率是在約2450MHz的和模擬的S11如圖所示。圖3（a）在基板 單個貼片天線的厚度為12mm，並且 path 大小17.1mm。比較堆疊 path 天線和單個path 天線，從圖3（a），我們可以看到，單個path天線的高度遠遠大於堆疊 path 天線具有相同的阻抗頻寬。其結果如圖3所示，其中兩個相鄰設計的天線的諧振頻率是2.41GHz和2.51GHZ的下限和上限的修補程序和它們之間的相互耦合，和-10dB的絕對阻抗頻寬為200MHz的S11從2.35GHz到2.55GHz。 圖3（a）所示，在整個頻寬的增益幾乎保持不變。該建議的天線的最大增益是5.48 dB和平均增益為5.28 dB的整個工作頻寬。寬邊的輻射方向圖在圖觀察。圖3（b）。垂射模式是對稱的，因為造型結構。波束寬度內的所需的增益是大於100°。
模擬結果 （a）下path大號的變化 （b）上的pathL1的變化 （c）在介質基片的厚度，根 據下path天線的變化，（d）的下限和上限的修補程 序變化的分離， （e）的厚度supersubstrate 變化
首先，兩個path的尺寸的影響天線的性能進行了討論。圖4（a）比較S11在不同的維度較低的path。該基本模式消失的阻抗頻寬是下降，較低的path的大小。為增加如圖所示上的path L1。 圖4（b），可以看出的基波諧振頻率迅速降低，在同時，高模式消失。因此，我們知道，從圖4（a）及（b）上的補丁應增加一個良好的阻抗較低的path增加頻帶匹配。
圖4（c）給出的效果在S11的基板厚度下較低的path，建議天線使用HFSS軟體模擬。另外，驅動和寄生元件path之間的相互作用在天線的頻寬上產生影響。圖4（c）給出的效果在S11的基板厚度下較低的path，建議天線使用HFSS軟體模擬。另外，驅動和寄生元件path之間的相互作用在天線的頻寬上產生影響。 圖4（d）所示跨寄生貼片的高度不同的效果的天線的帶寬。 EM之間的耦合驅動和寄生元件貼片的厚度h2強增加。為了提高增益和頻寬的天線，一個的supersubstrate，其中有一個厚度H3，是引入覆蓋上的補丁，它的優點之一是，可避免supersubstrate天線的磨損。不同厚度的supersubstrate的計算方法是HFSS的和的結果示於圖中 4（E）。
結論 在這篇論文中，緊湊型和堆疊path天線採用低溫共燒陶瓷(LTCC)封裝技術設計，並在兩種模式一起提供一個 相對於8.16％的分數阻抗頻寬在大約2.45GHz的中心頻率。穩定的輻射模式來實現。建議的天線的總高度4.09毫米的平均增益是5.28dBi橫跨工作頻帶。
心得 看完這篇論文，雖然不是很懂裡面的專業名詞，但還是透過網路上的翻譯大概了解到了LTCC這項技術和透過path，LTCC適用於複雜且多層的天線結構中，而path是製作天線當中常用到的東西，在天線上增加一小塊銅片來改善天線的功能，之前聽演講時，經理有提到往往在調這個就可以條很久，所以畫一支天線真的是一件很不簡單的事。
參考文獻 • [1] Sang-Hyuk Wi, Yong-Bin Sun, In-Sang Song, Sung-HoonChoa, Il-SuekKoh, Yong-ShikLee,and Jong-GwanYook “Package- LevelIntegratedAntennas Based on LTCC Technology,” IEEE Trans.AntennasPropagat. 54, 2190–2197, August 2006 • [2] J. S. Kuo and K. L. Wong, “A compact microstripantenna withmeandering slots in thegroundplane,”Microwave Opt. Technol. Lett. 29,95–97, April 20, 2001S. • [3] S. T. Fang, K. L. Wong, and T. W. Chiou, “Bandwidth enhancement of Inset-microstripline-fed equilateral-triangular microstrip antenna,” Electron. Lett. 34, 2184–2186, Nov.12, 1998. • [4] J. Ollikainen, M. Fischer, and P. Vainikainen, “Thin dual-resonant stacked shorted patch antenna for mobile communications,” Electron. Lett.35, 437–438, March 18, 1999.
[5] L. Zaid, G. Kossiavas, J. Dauvignac, J. Cazajous, and A. Papiernik, “Dual-frequency and broad-band antennas with stacked quarter wavelength elements,” IEEE Trans. Antennas Propagat. 47, 654–660, April 1999. • [6] R. Chair, K. M. Luk, and K. F. Lee, “Miniature multiplayer shorted patch antenna,” Electron.Lett.36, 3–4, Jan. 6, 2000. • [7] D. M. Pozar and S. M. Duffy, “A dual-band circularly polarized aperture-coupled stacked microstrip antenna for global positioning satellite,” IEEE Trans. Antennas Propagat. 45, 1618–1625, Nov. 1997
