项目五 工程测量

1. 项目五 工程测量 任务一 工程测量基础 任务二 工业与民用建筑测量 任务三 建筑物变形观测 任务四 渠道测量 任务五 河道测量 任务六 道路工程测量

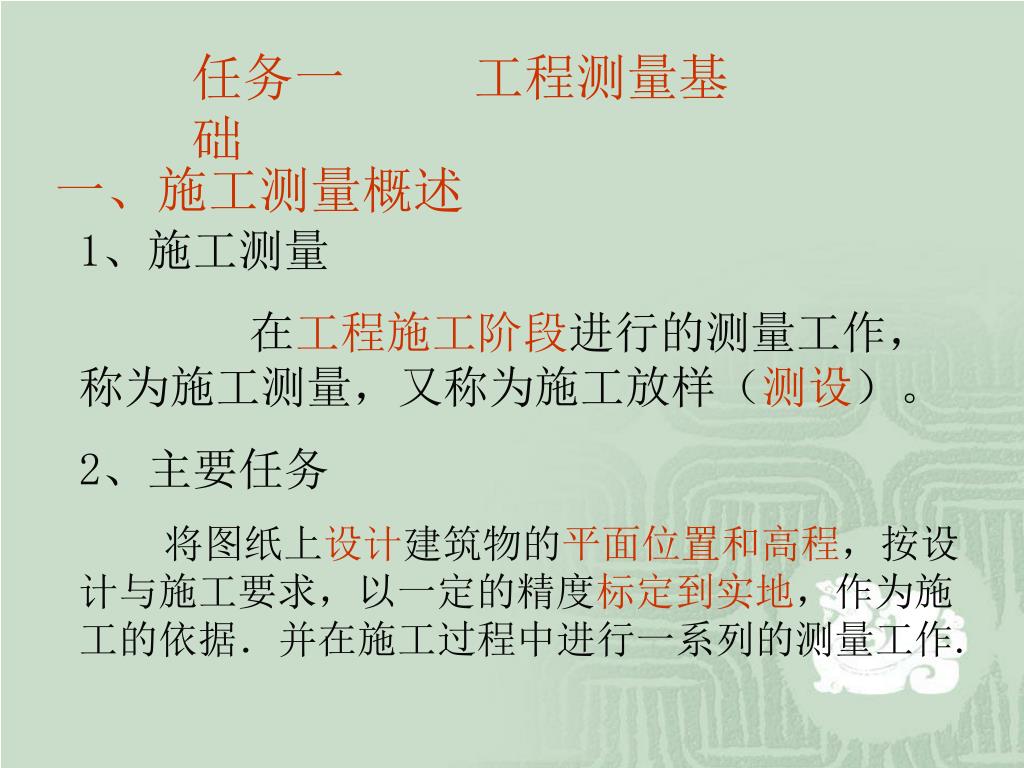

2. 任务一 工程测量基础 一、施工测量概述 1、施工测量 在工程施工阶段进行的测量工作，称为施工测量，又称为施工放样（测设）。 2、主要任务 将图纸上设计建筑物的平面位置和高程，按设计与施工要求，以一定的精度标定到实地，作为施工的依据．并在施工过程中进行一系列的测量工作.

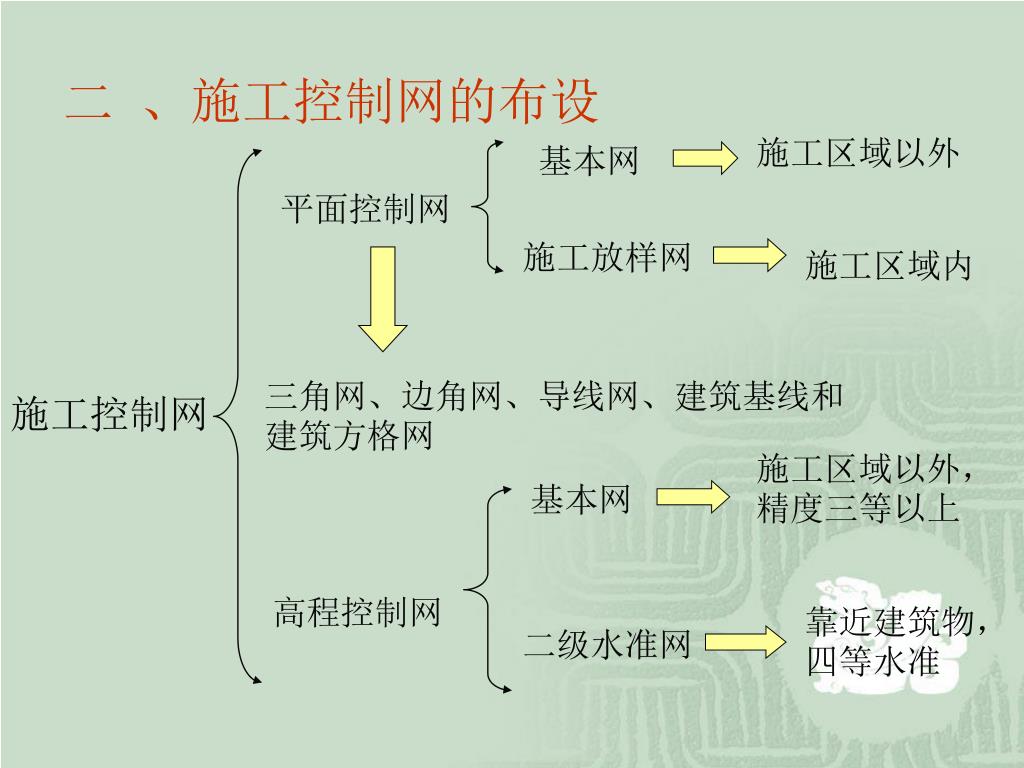

3. 二 、施工控制网的布设 施工区域以外 基本网 平面控制网 施工放样网 施工区域内 三角网、边角网、导线网、建筑基线和建筑方格网 施工控制网 施工区域以外，精度三等以上 基本网 高程控制网 靠近建筑物，四等水准 二级水准网

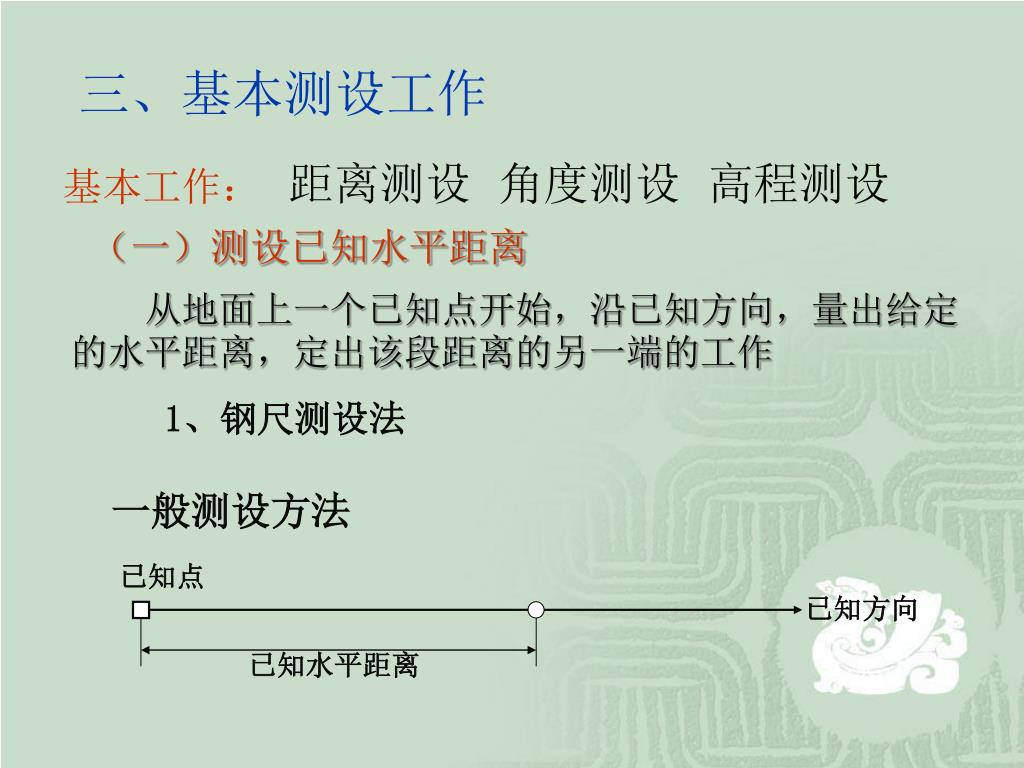

4. 已知点 已知方向 已知水平距离 三、基本测设工作 距离测设 角度测设 高程测设 基本工作： （一）测设已知水平距离 　　从地面上一个已知点开始，沿已知方向，量出给定的水平距离，定出该段距离的另一端的工作 1、钢尺测设法 一般测设方法

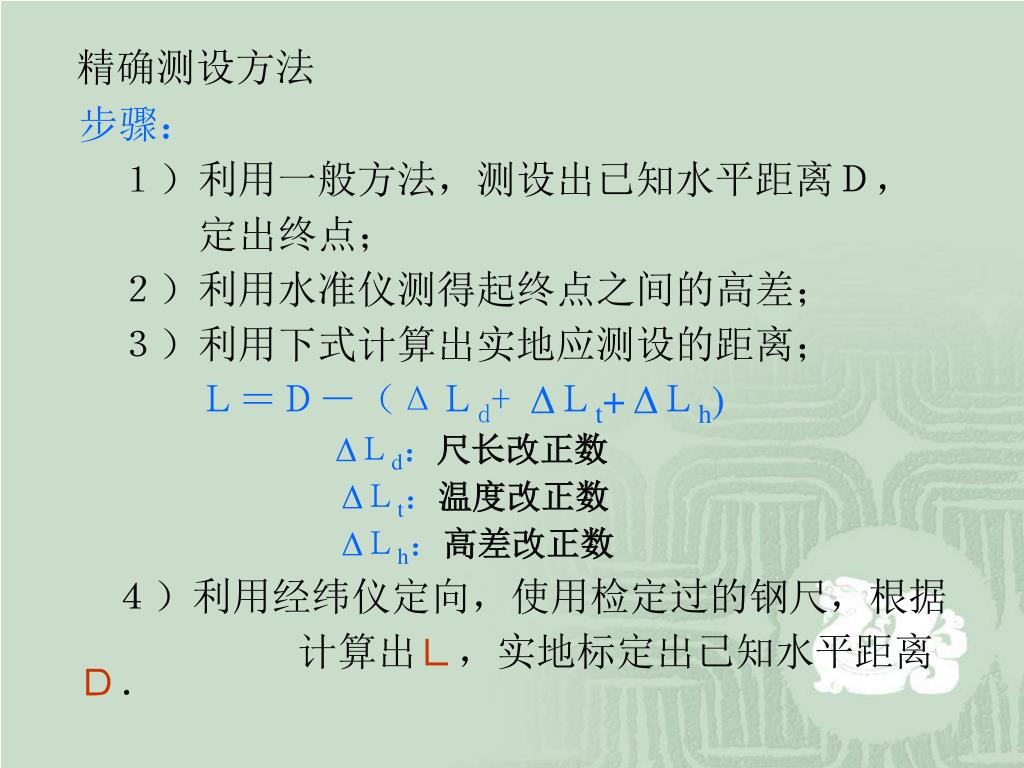

5. 精确测设方法 步骤： １）利用一般方法，测设出已知水平距离Ｄ， 定出终点； 　２）利用水准仪测得起终点之间的高差； 　３）利用下式计算出实地应测设的距离； Ｌ＝Ｄ－（ΔＬd+ ΔＬt+ ΔＬh) ΔＬd：尺长改正数 ΔＬt：温度改正数 ΔＬh：高差改正数 ４）利用经纬仪定向，使用检定过的钢尺，根据 计算出Ｌ，实地标定出已知水平距离Ｄ．

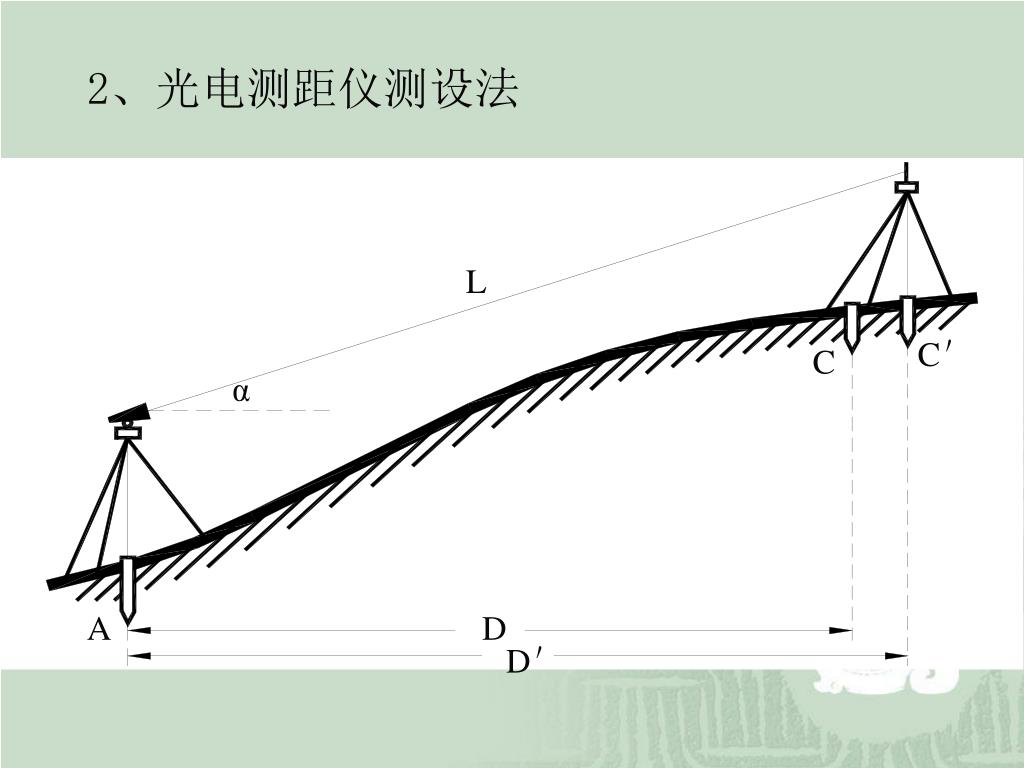

6. L C＇ C α A D D＇ 2、光电测距仪测设法

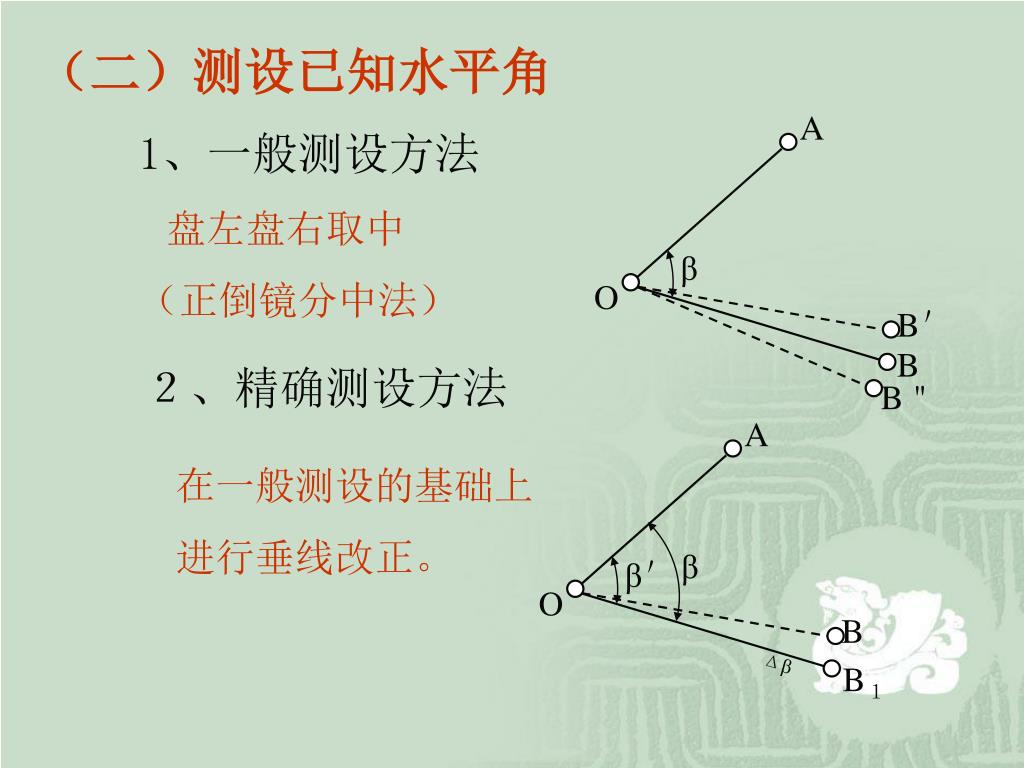

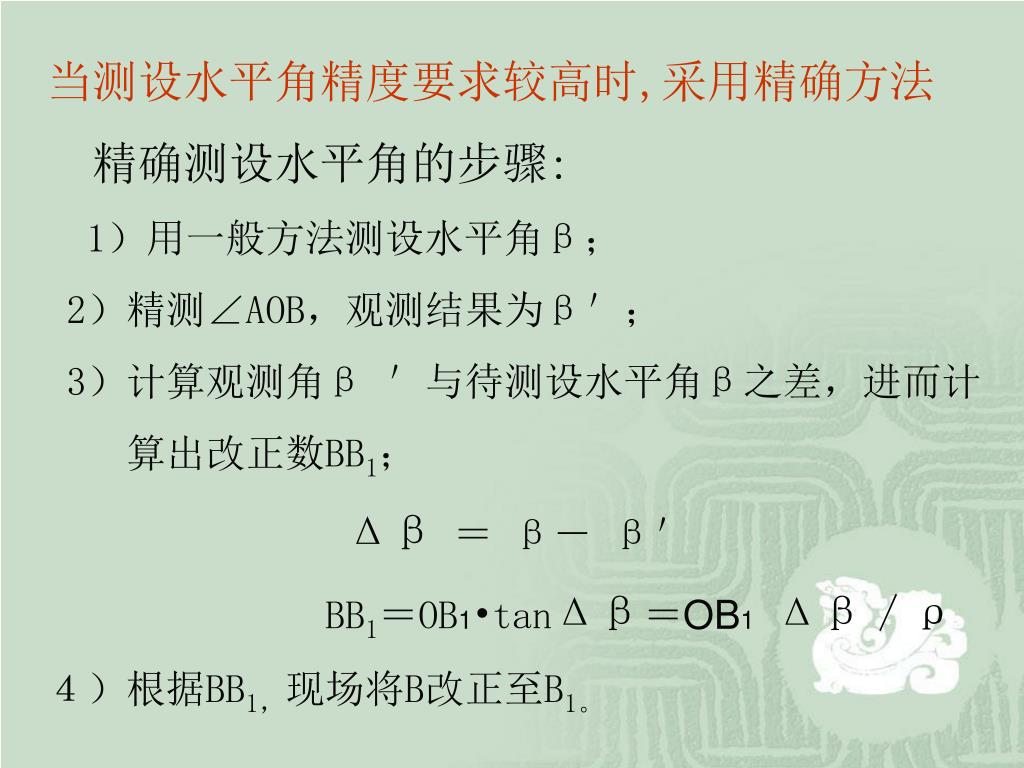

7. A β O B＇ B B＂ A β β＇ O B B１ （二）测设已知水平角 1、一般测设方法 盘左盘右取中 （正倒镜分中法） ２、精确测设方法 在一般测设的基础上 进行垂线改正。 Δβ

8. 当测设水平角精度要求较高时,采用精确方法 精确测设水平角的步骤: 1）用一般方法测设水平角β； 2）精测∠AOB，观测结果为β＇； 3）计算观测角β ＇与待测设水平角β之差，进而计 算出改正数BB1； Δβ＝ β－ β＇ BB1＝OB1•tanΔβ＝OB1Δβ／ρ ４）根据BB1，现场将B改正至B1。

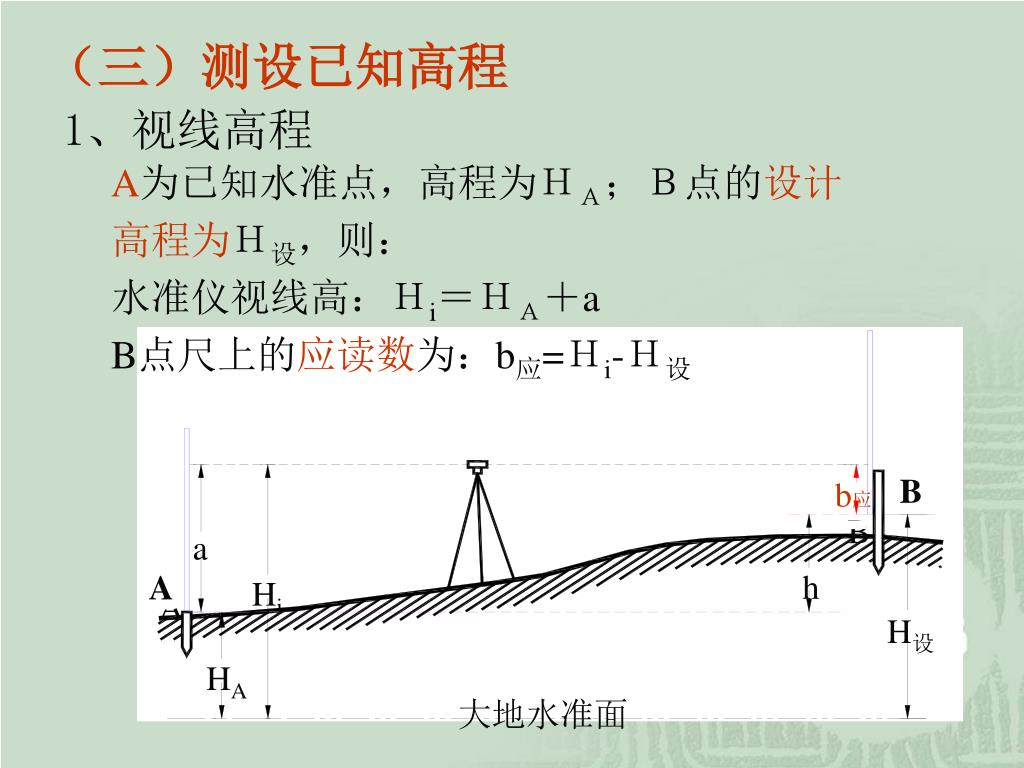

9. b应 B a h Hi A H设 HA 大地水准面 （三）测设已知高程 1、视线高程 A为已知水准点，高程为ＨＡ；Ｂ点的设计 高程为Ｈ设，则： 水准仪视线高：Ｈi＝ＨＡ＋a B点尺上的应读数为：b应=Ｈi-Ｈ设 B A

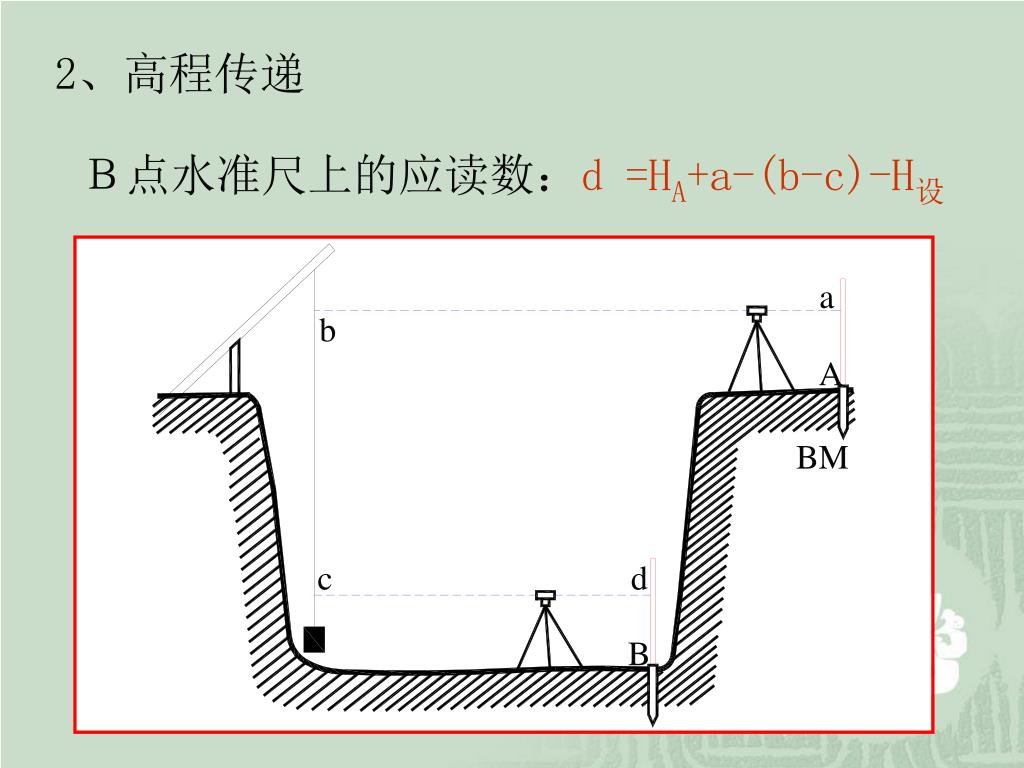

10. a b A BM c d B 2、高程传递 Ｂ点水准尺上的应读数：d =HA+a-(b-c)-H设

11. 直角坐标法 角度交会 极坐标法 前方交会 四 测设点的平面位置 一、平面位置测设方法：

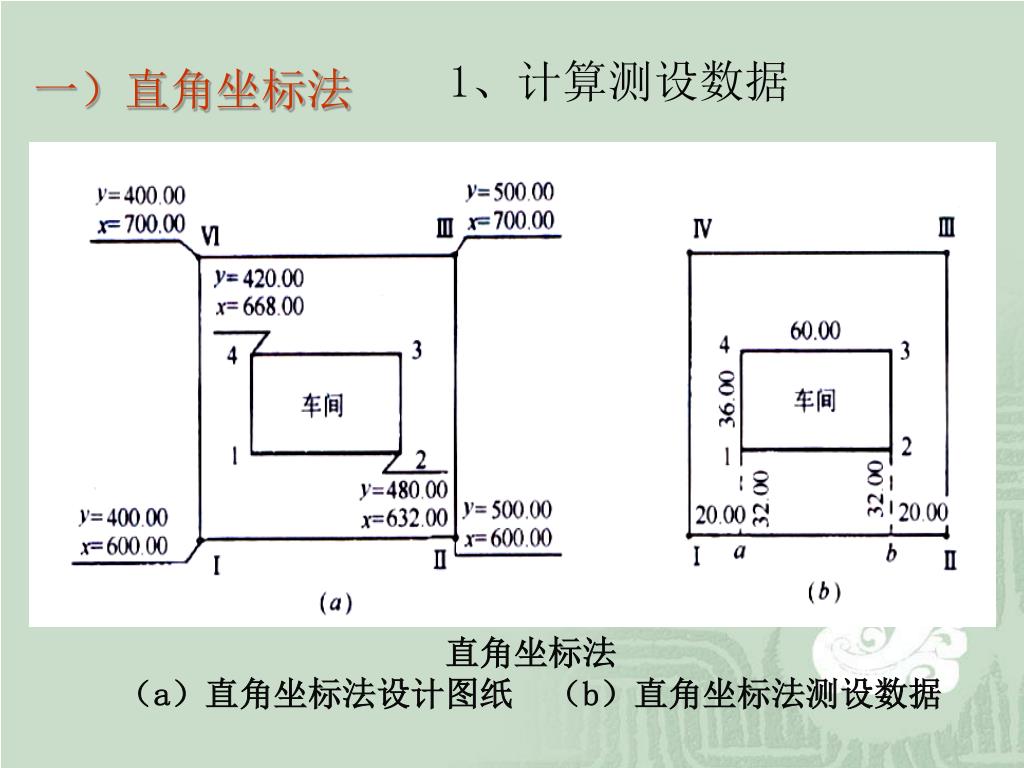

12. 1、计算测设数据 一）直角坐标法 直角坐标法 （a）直角坐标法设计图纸　（b）直角坐标法测设数据

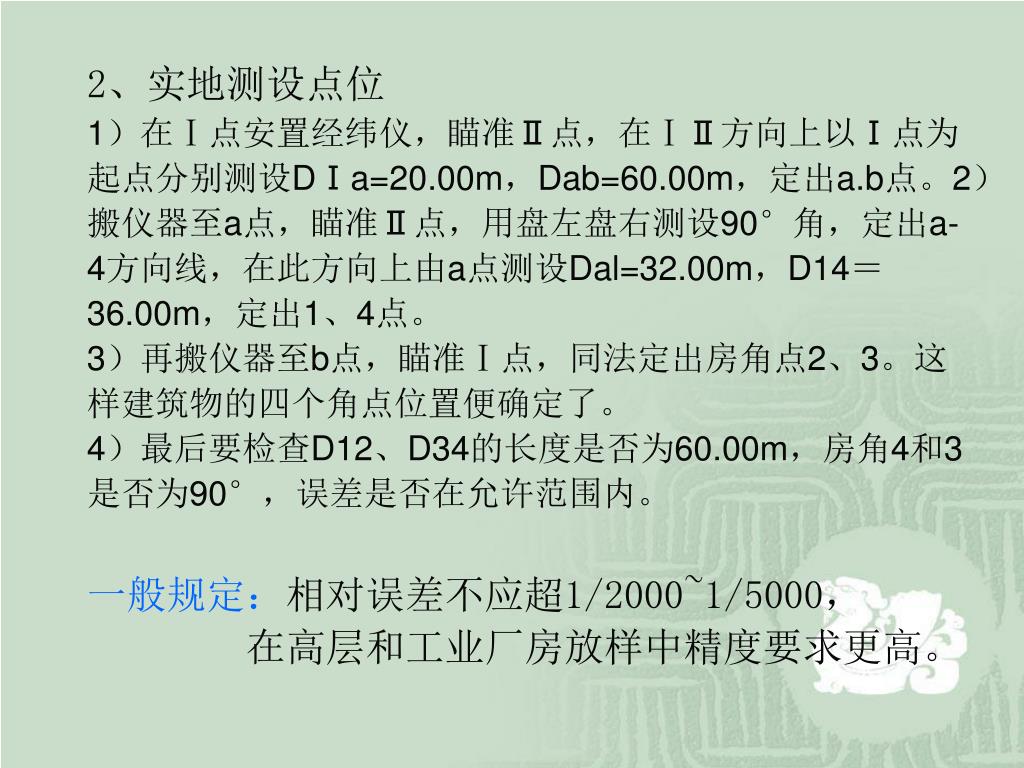

13. 2、实地测设点位 1）在Ⅰ点安置经纬仪，瞄准Ⅱ点，在ⅠⅡ方向上以Ⅰ点为起点分别测设DⅠa=20.00m，Dab=60.00m，定出a.b点。2）搬仪器至a点，瞄准Ⅱ点，用盘左盘右测设90°角，定出a-4方向线，在此方向上由a点测设Dal=32.00m，D14＝36.00m，定出1、4点。 3）再搬仪器至b点，瞄准Ⅰ点，同法定出房角点2、3。这样建筑物的四个角点位置便确定了。 4）最后要检查D12、D34的长度是否为60.00m，房角4和3是否为90°，误差是否在允许范围内。 一般规定：相对误差不应超1/2000~1/5000， 在高层和工业厂房放样中精度要求更高。

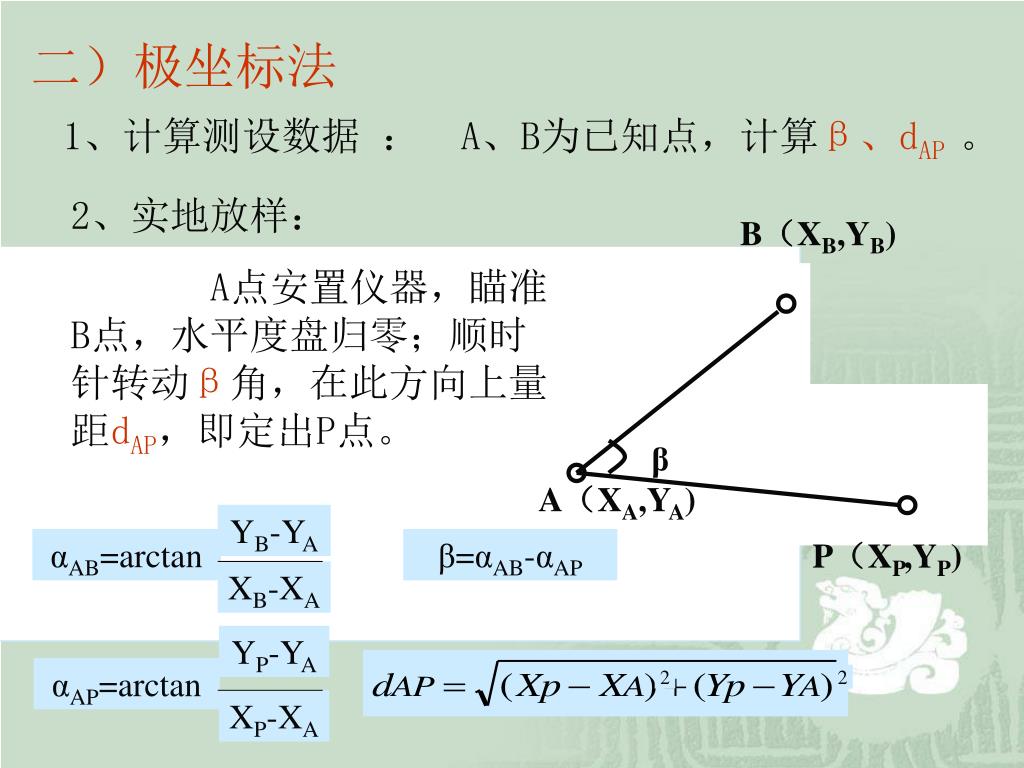

14. 2 2 β YB-YA αAB=arctan β=αAB-αAP XB-XA YP-YA αAP=arctan XP-XA 二）极坐标法 1、计算测设数据 ： A、B为已知点，计算β、dAP。 2、实地放样： A点安置仪器，瞄准B点，水平度盘归零；顺时针转动β角，在此方向上量距dAP，即定出P点。 B（XB,YB) β β A（XA,YA) P（XP,YP)

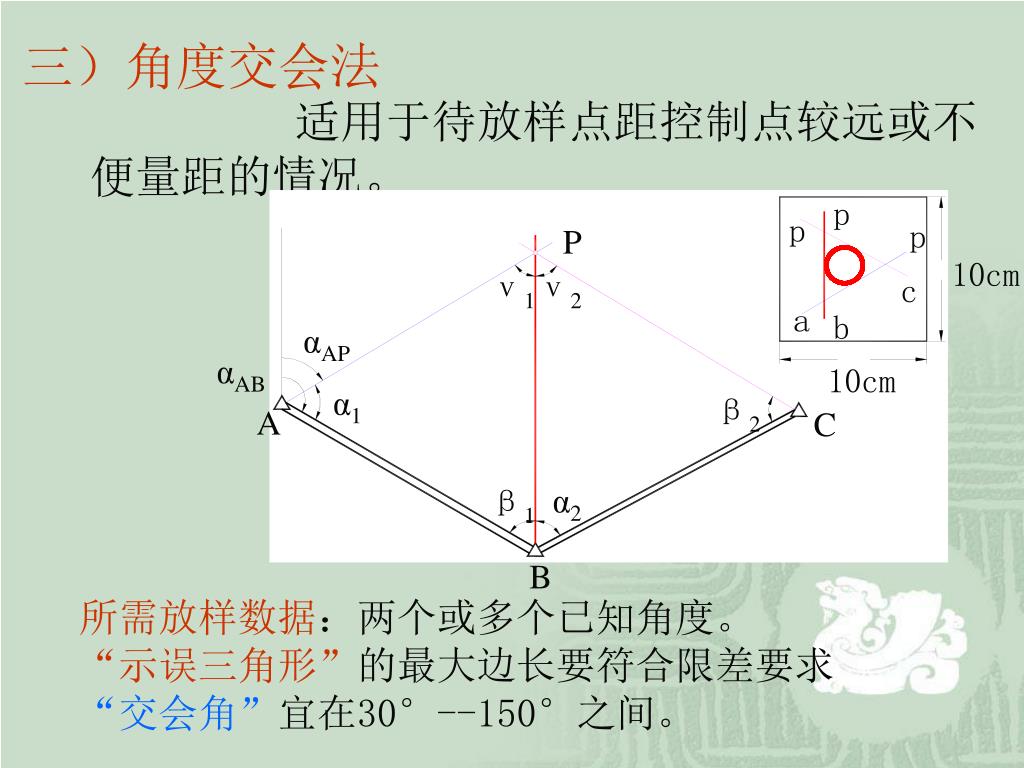

15. p p p P 10cm ν1 ν2 c a b αAP αAB 10cm α1 β2 A C β1 α2 B 三）角度交会法 适用于待放样点距控制点较远或不便量距的情况。 所需放样数据：两个或多个已知角度。 “示误三角形”的最大边长要符合限差要求 “交会角”宜在30°--150°之间。

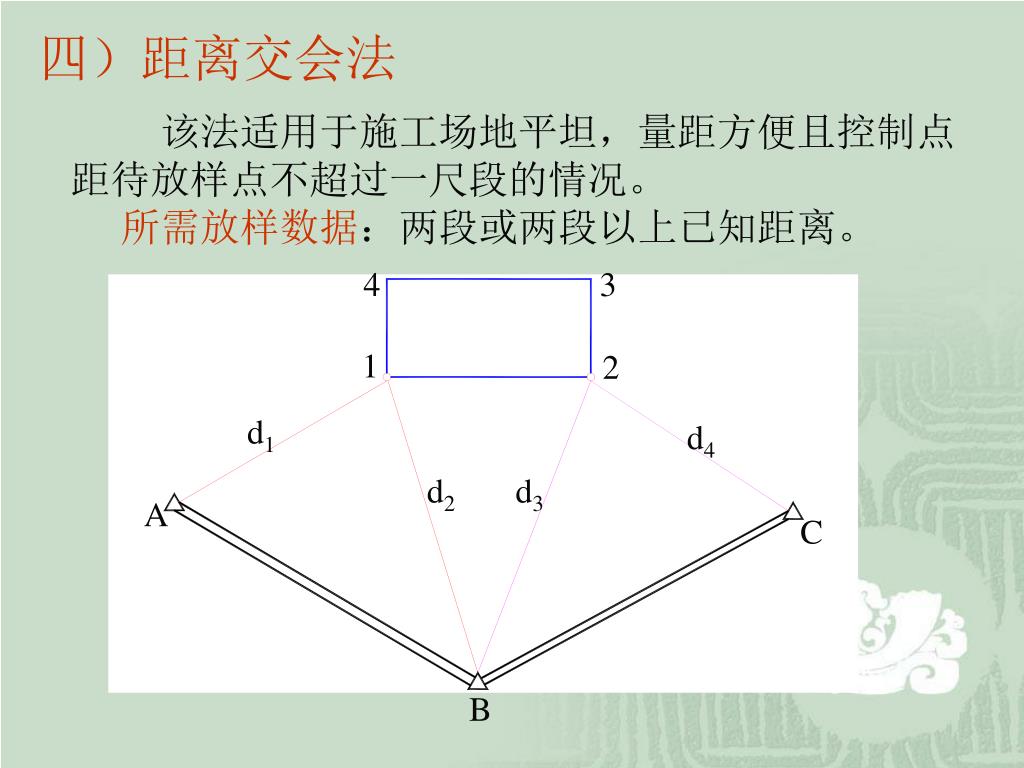

16. 4 3 1 2 d1 d4 d2 d3 A C B 四）距离交会法 该法适用于施工场地平坦，量距方便且控制点距待放样点不超过一尺段的情况。 所需放样数据：两段或两段以上已知距离。

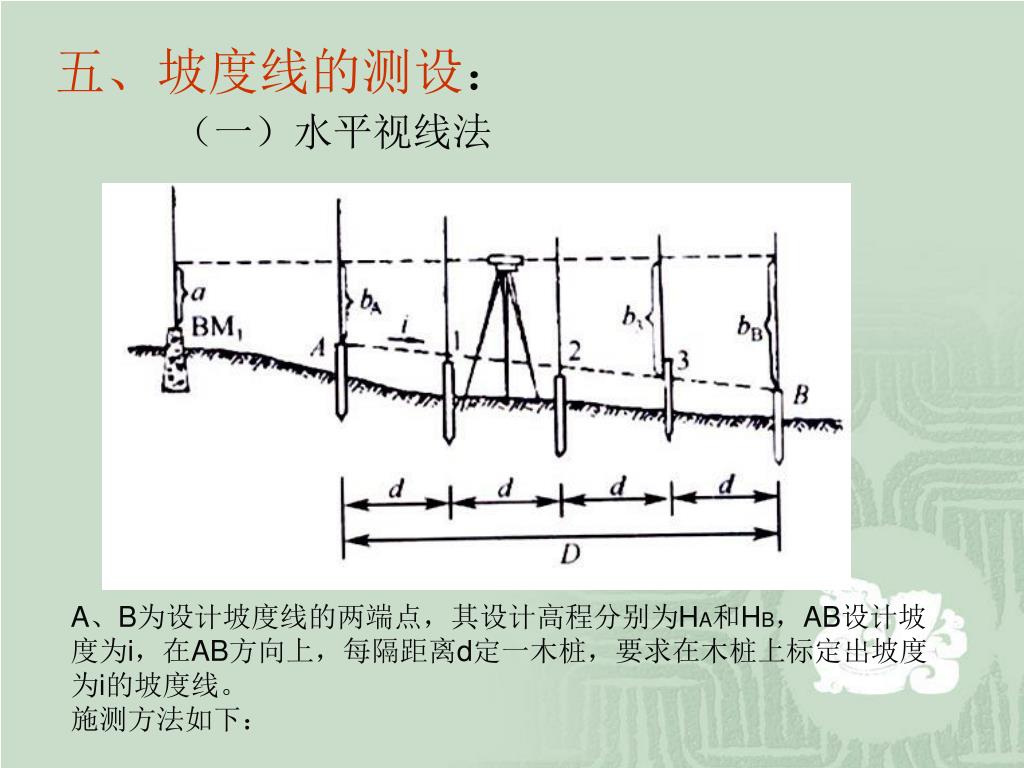

17. 五、坡度线的测设： （一）水平视线法 A、B为设计坡度线的两端点，其设计高程分别为HA和HB，AB设计坡度为i，在AB方向上，每隔距离d定一木桩，要求在木桩上标定出坡度为i的坡度线。 施测方法如下：

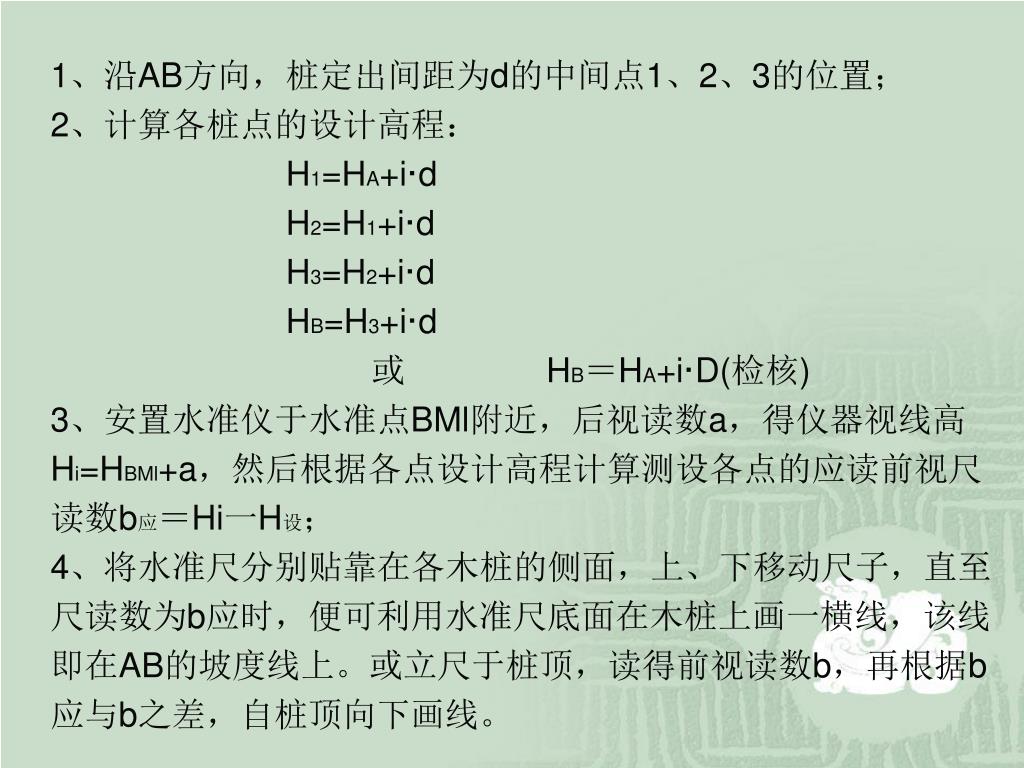

18. 1、沿AB方向，桩定出间距为d的中间点1、2、3的位置；1、沿AB方向，桩定出间距为d的中间点1、2、3的位置； 2、计算各桩点的设计高程： H1=HA+i·d H2=H1+i·d H3=H2+i·d HB=H3+i·d 或 HB＝HA+i·D(检核) 3、安置水准仪于水准点BMl附近，后视读数a，得仪器视线高Hi=HBMl+a，然后根据各点设计高程计算测设各点的应读前视尺读数b应＝Hi一H设； 4、将水准尺分别贴靠在各木桩的侧面，上、下移动尺子，直至尺读数为b应时，便可利用水准尺底面在木桩上画一横线，该线即在AB的坡度线上。或立尺于桩顶，读得前视读数b，再根据b应与b之差，自桩顶向下画线。

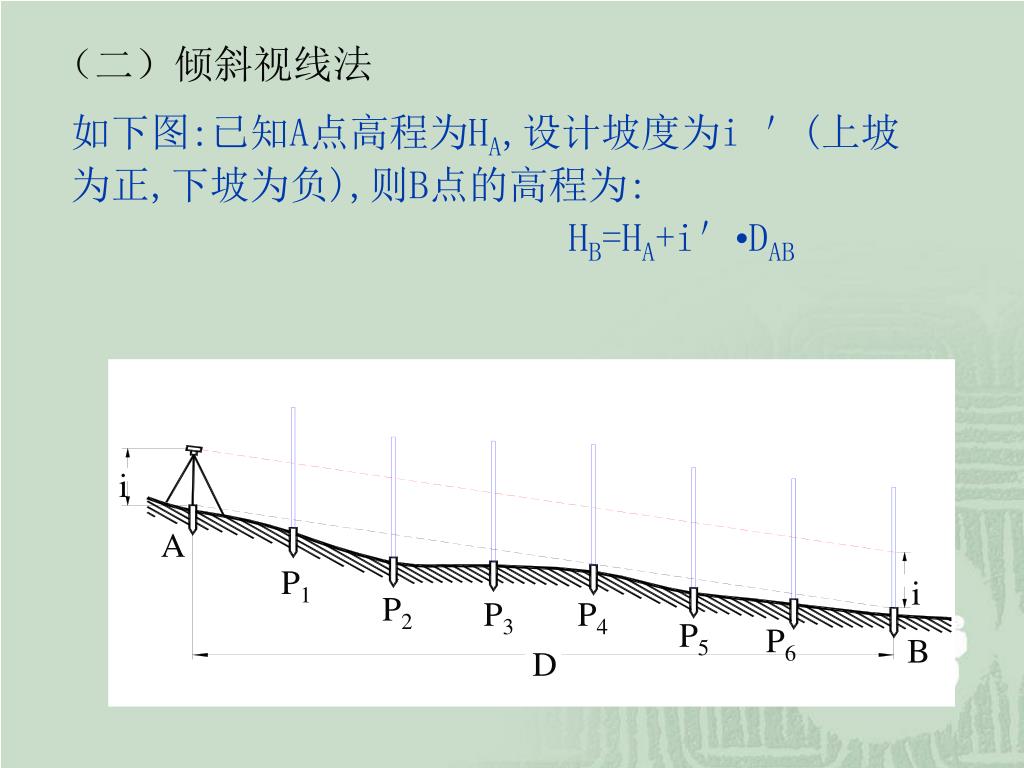

19. i A P1 i P2 P3 P4 P5 P6 B D （二）倾斜视线法 如下图:已知A点高程为HA,设计坡度为i ＇(上坡为正,下坡为负),则B点的高程为: HB=HA+i＇•DAB

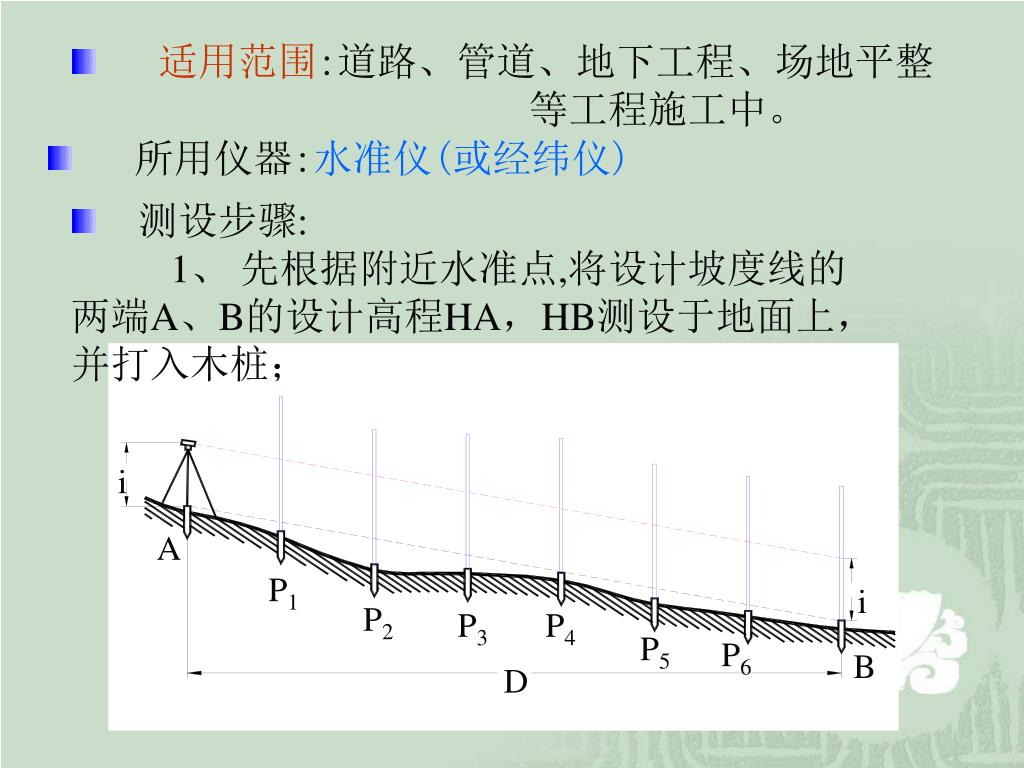

20. i A P1 i P2 P3 P4 P5 P6 B D • 适用范围:道路、管道、地下工程、场地平整 • 等工程施工中。 • 所用仪器:水准仪(或经纬仪) • 测设步骤: • 1、 先根据附近水准点,将设计坡度线的 • 两端A、B的设计高程HA，HB测设于地面上， • 并打入木桩；

21. 2、将水准仪置于A并量仪器高i,安置时使一个 脚螺旋在AB方向上,另两个脚螺旋的连线大 致垂直于AB方向线; 3、瞄准B点上的水准尺,调节脚螺旋,使视线在 B标尺上的读数等于仪器高i,此时水准仪的 倾斜视线与设计坡度线平行; 4、在A B之间按一定的间距打桩,当各桩点上 水准尺读数都为仪器高i时,则各桩顶连线就 是所需测设的设计坡度。

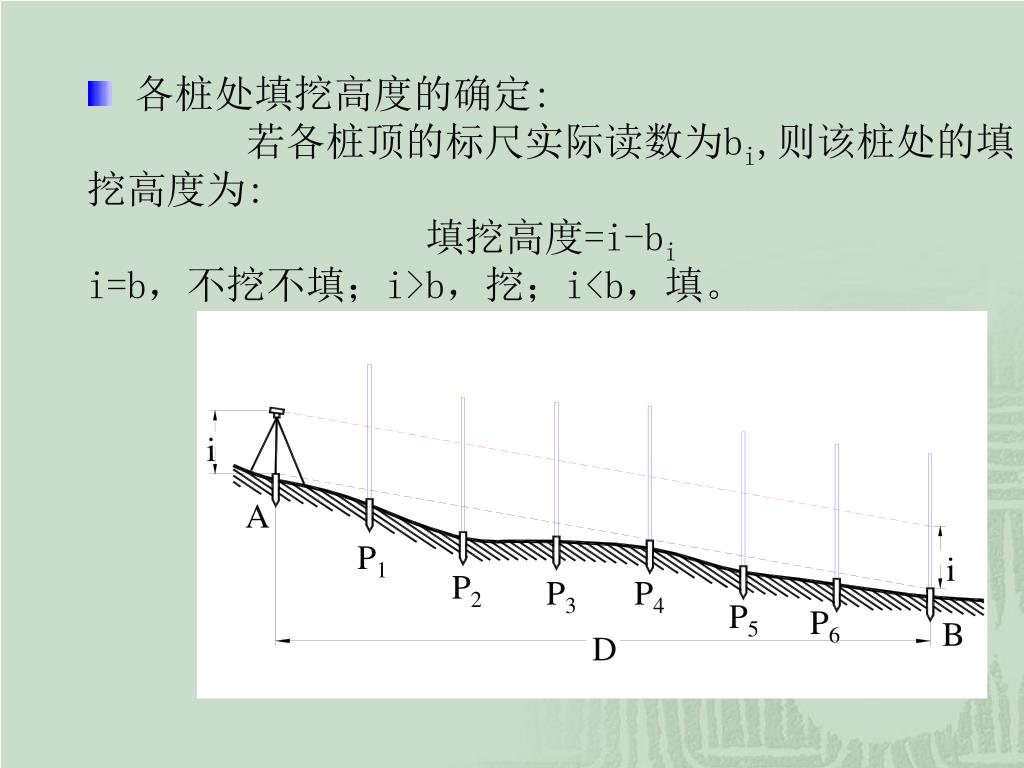

22. i A P1 i P2 P3 P4 P5 P6 B D • 各桩处填挖高度的确定: • 若各桩顶的标尺实际读数为bi,则该桩处的填 • 挖高度为: • 填挖高度=i-bi • i=b，不挖不填；i>b，挖；i<b，填。

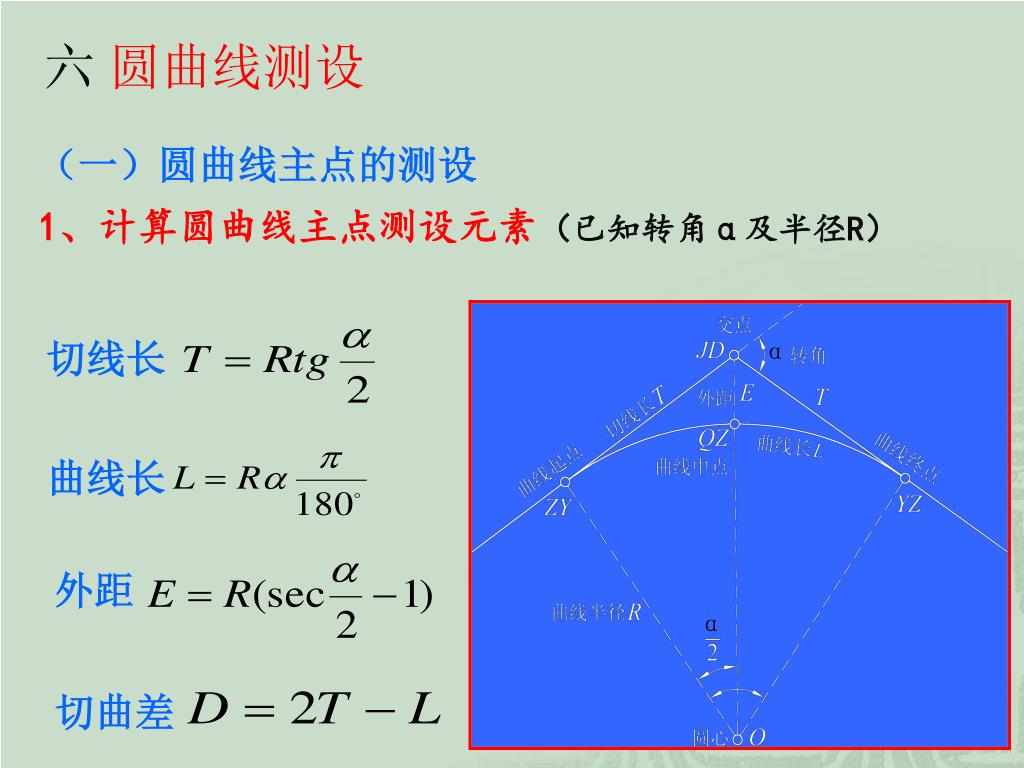

23. 切线长 曲线长 切曲差 六 圆曲线测设 （一）圆曲线主点的测设 1、计算圆曲线主点测设元素（已知转角α及半径R） 外距

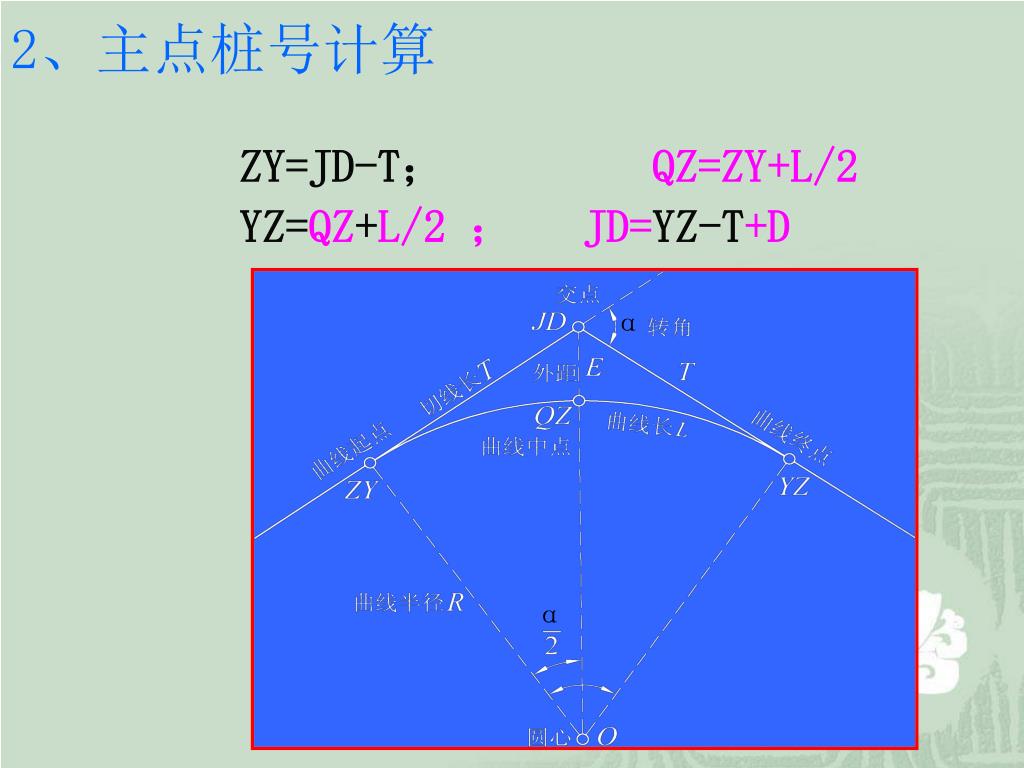

24. 2、主点桩号计算 ZY=JD-T； QZ=ZY+L/2 YZ=QZ+L/2； JD=YZ-T+D

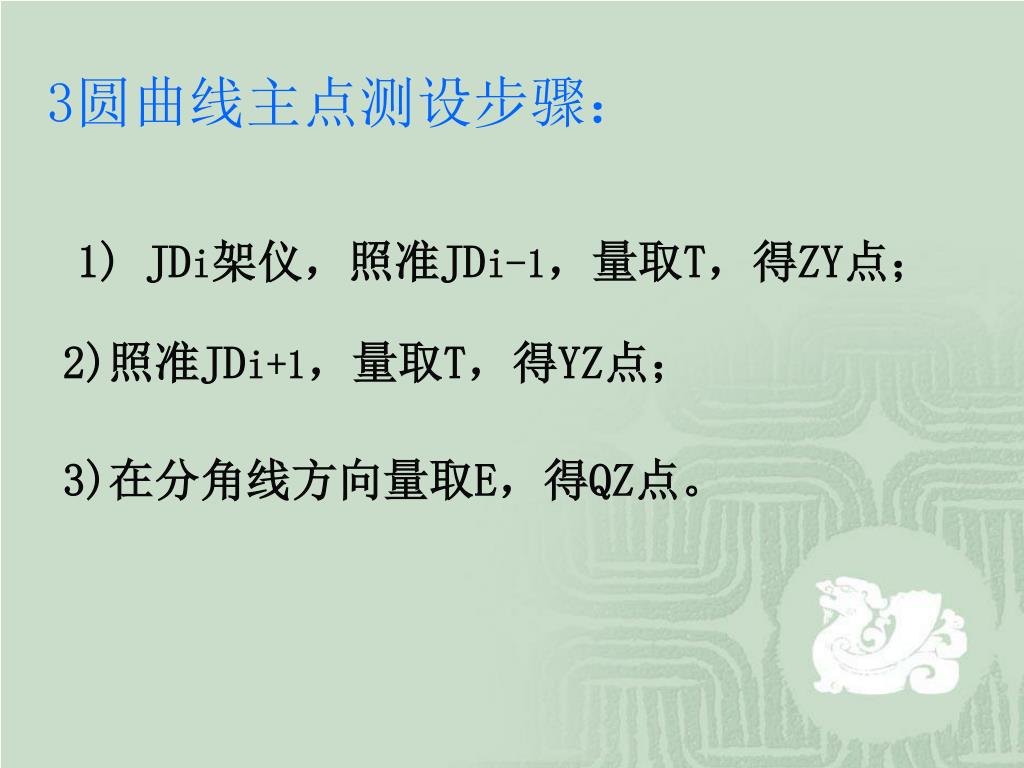

25. 3圆曲线主点测设步骤： 1) JDi架仪，照准JDi-1，量取T，得ZY点； 2)照准JDi+1，量取T，得YZ点； 3)在分角线方向量取E，得QZ点。

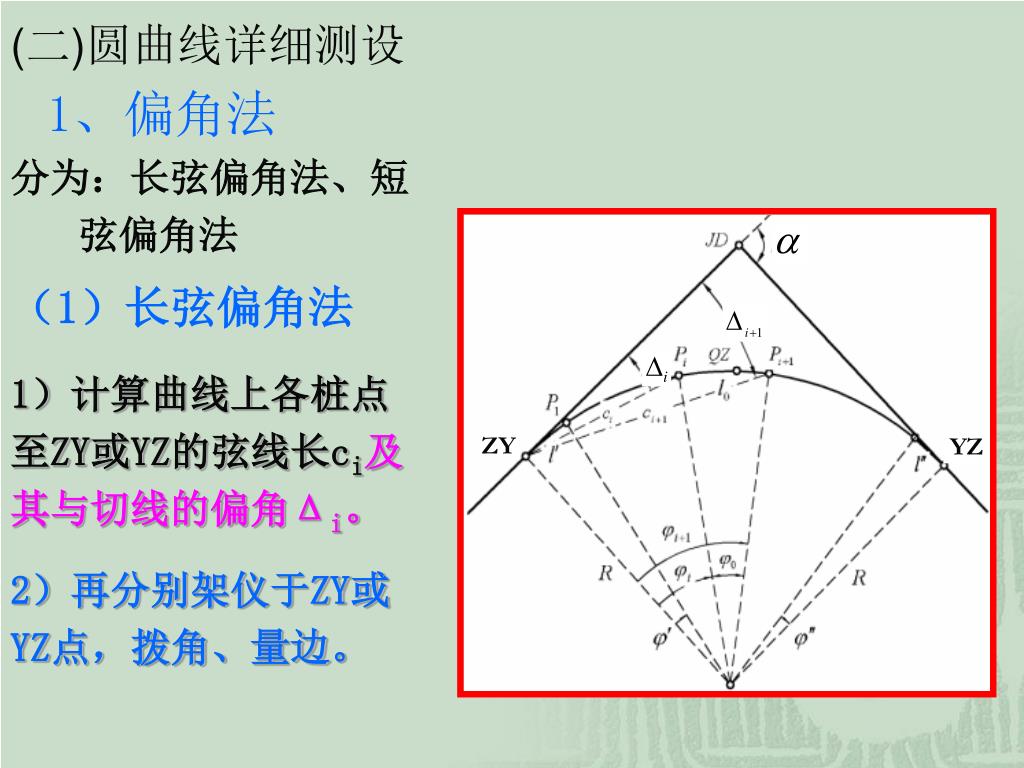

26. (二)圆曲线详细测设 D i YZ ZY 1、偏角法 分为：长弦偏角法、短弦偏角法 （1）长弦偏角法 1）计算曲线上各桩点至ZY或YZ的弦线长ci及其与切线的偏角Δi。 2）再分别架仪于ZY或YZ点，拨角、量边。

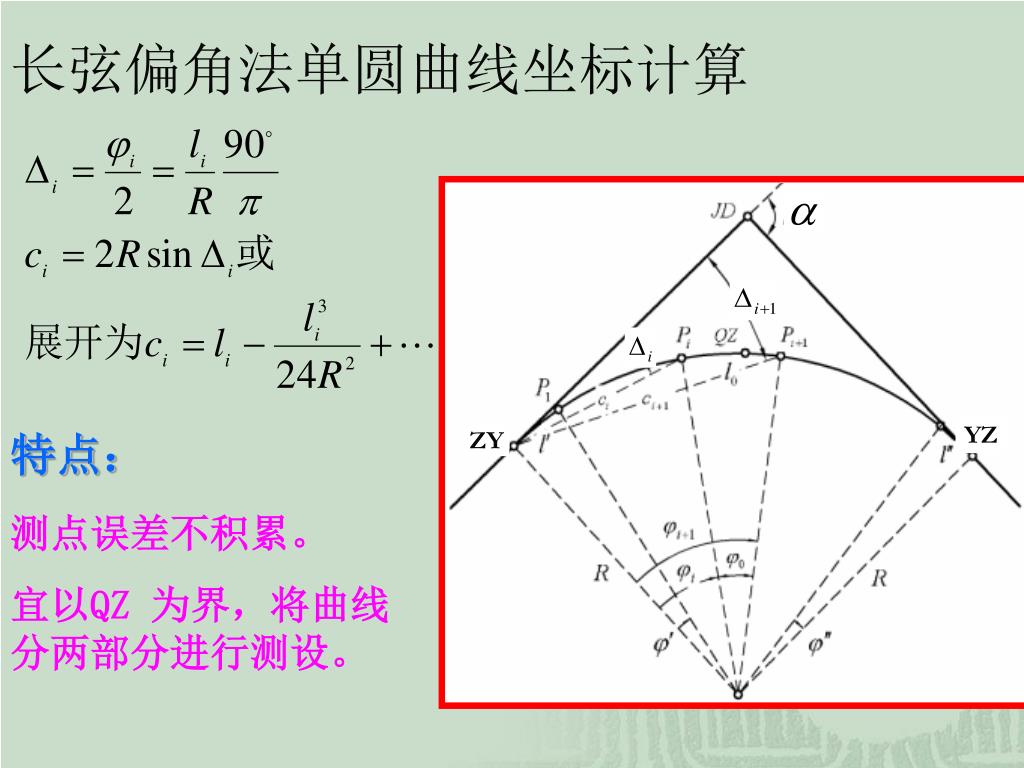

27. YZ ZY 长弦偏角法单圆曲线坐标计算 特点： 测点误差不积累。 宜以QZ 为界，将曲线分两部分进行测设。

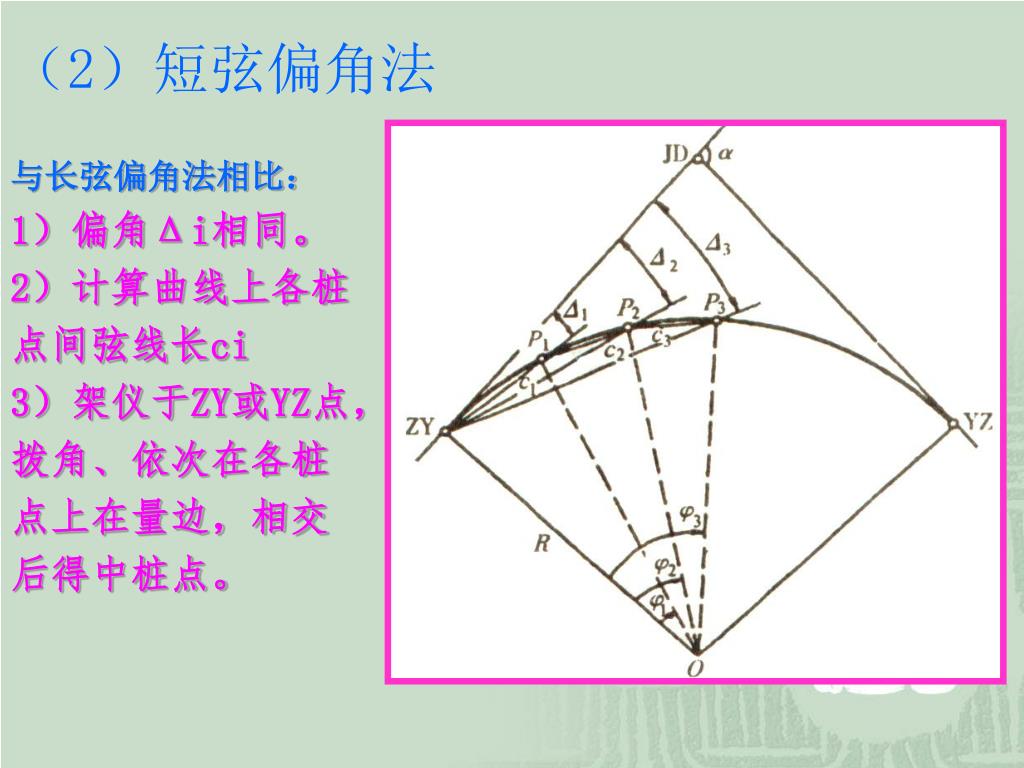

28. （2）短弦偏角法 与长弦偏角法相比： 1）偏角Δi相同。 2）计算曲线上各桩点间弦线长ci 3）架仪于ZY或YZ点，拨角、依次在各桩点上在量边，相交后得中桩点。

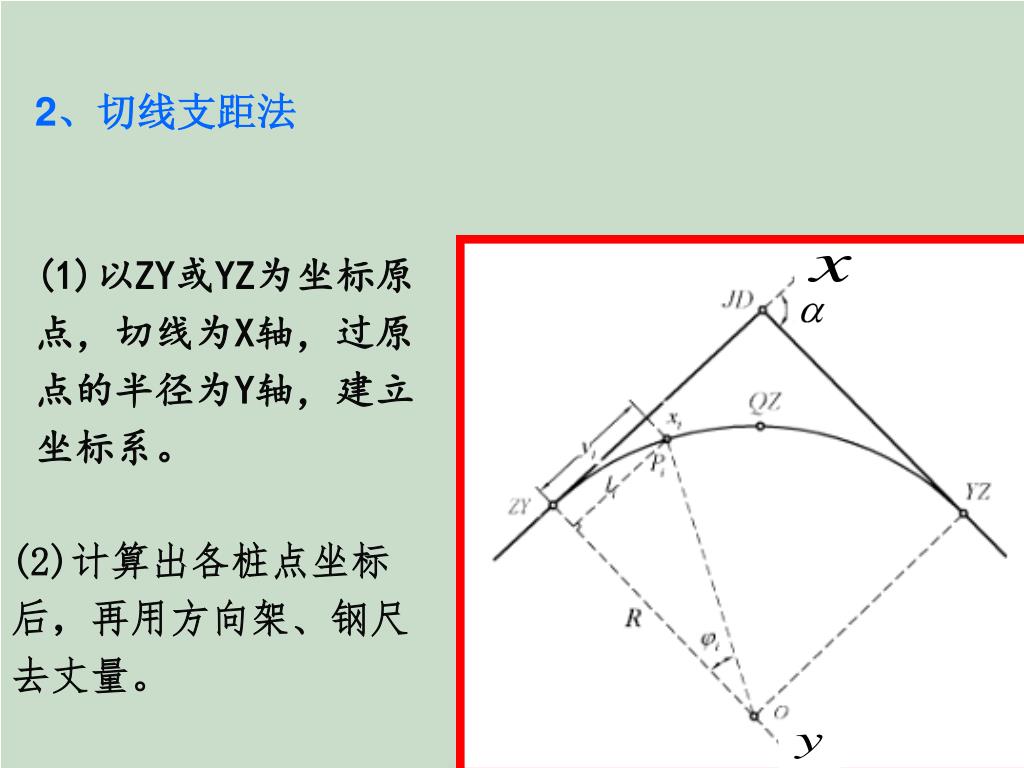

29. 2、切线支距法 (1)以ZY或YZ为坐标原点，切线为X轴，过原点的半径为Y轴，建立坐标系。 (2)计算出各桩点坐标后，再用方向架、钢尺去丈量。

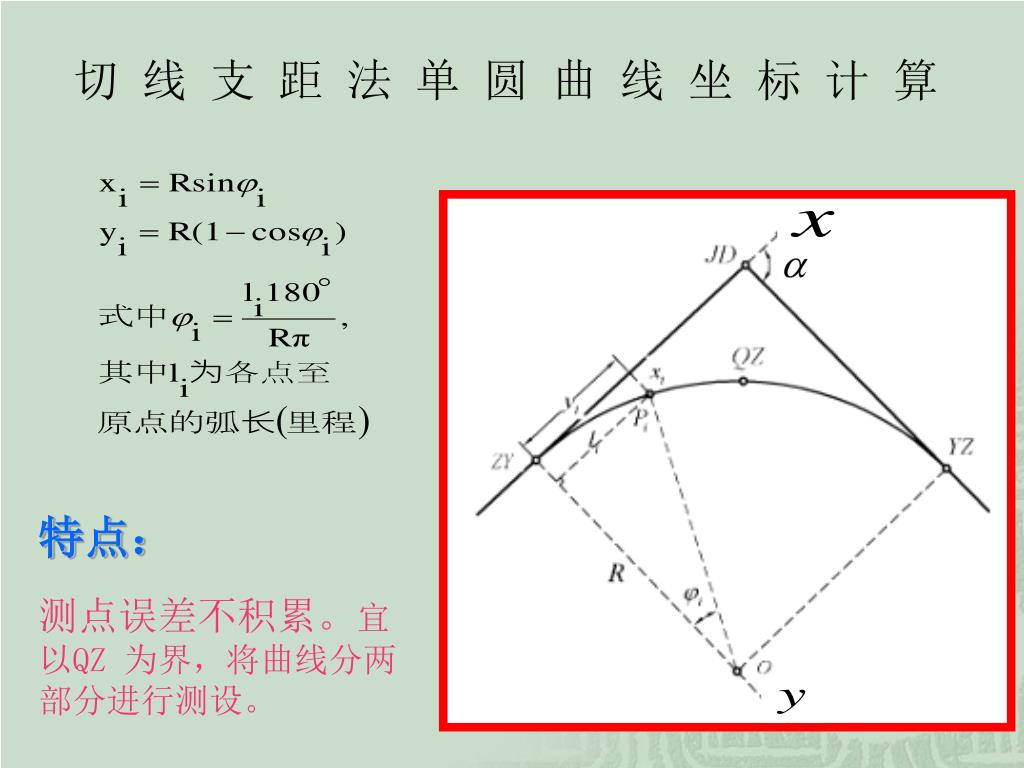

30. 切 线 支 距 法 单 圆 曲 线 坐 标 计 算 特点： 测点误差不积累。宜以QZ 为界，将曲线分两部分进行测设。

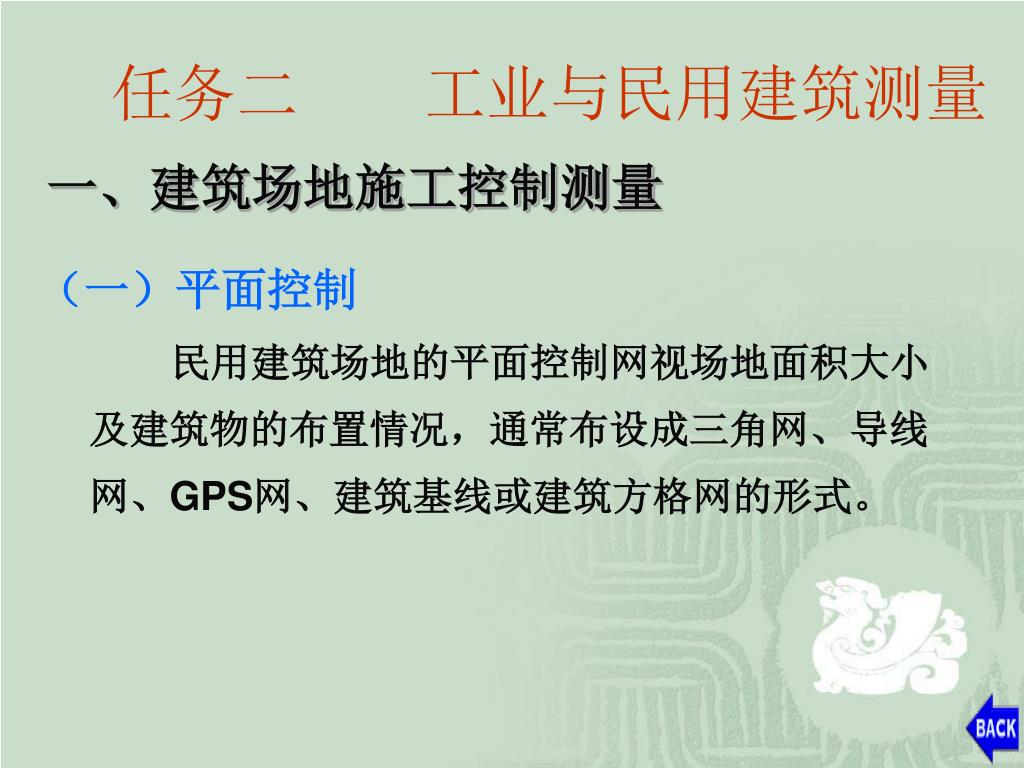

31. 任务二 工业与民用建筑测量 一、建筑场地施工控制测量 （一）平面控制 民用建筑场地的平面控制网视场地面积大小及建筑物的布置情况，通常布设成三角网、导线网、GPS网、建筑基线或建筑方格网的形式。

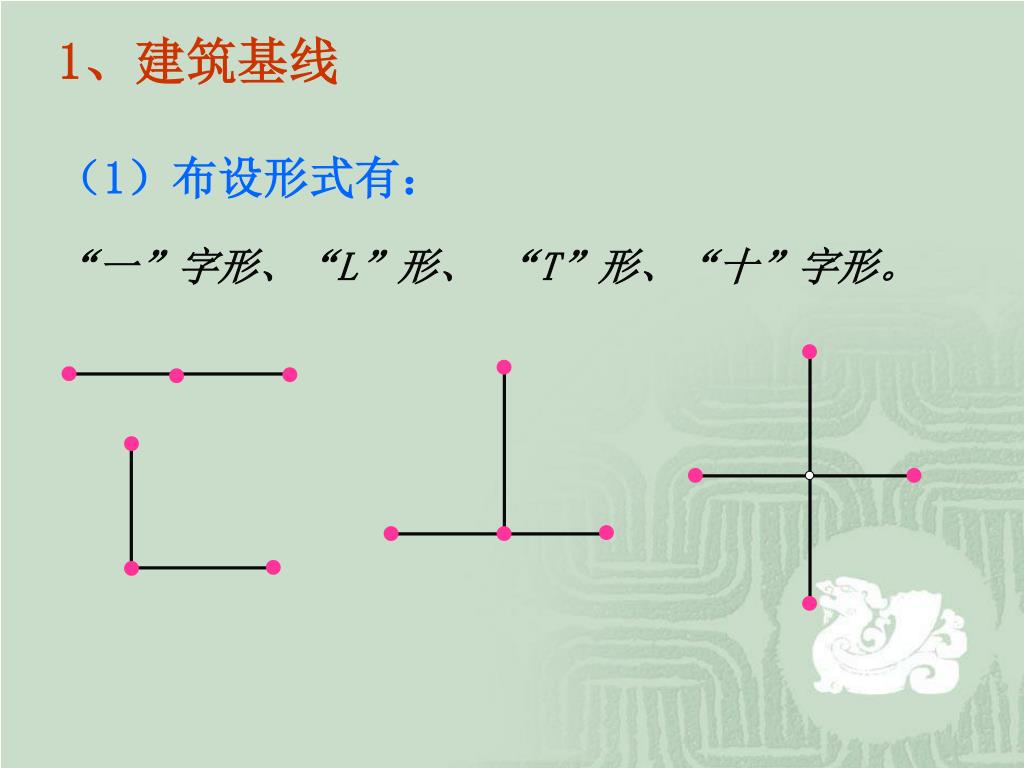

32. 1、建筑基线 （1）布设形式有： “一”字形、“L”形、 “T”形、“十”字形。

33. d2 由点1、2、3点平行推移得A、B、C。 调整A、B、C使B为直角，AB、BC为整数。 C 3 B d2 A d1 d1 2 1 建筑红线，由拨 地单位标定于现场 （2）建筑基线的测设 1）根据建筑红线测设 一般精度要求： ABC=9024（5"、10"） AB、BC相对误差1/10000

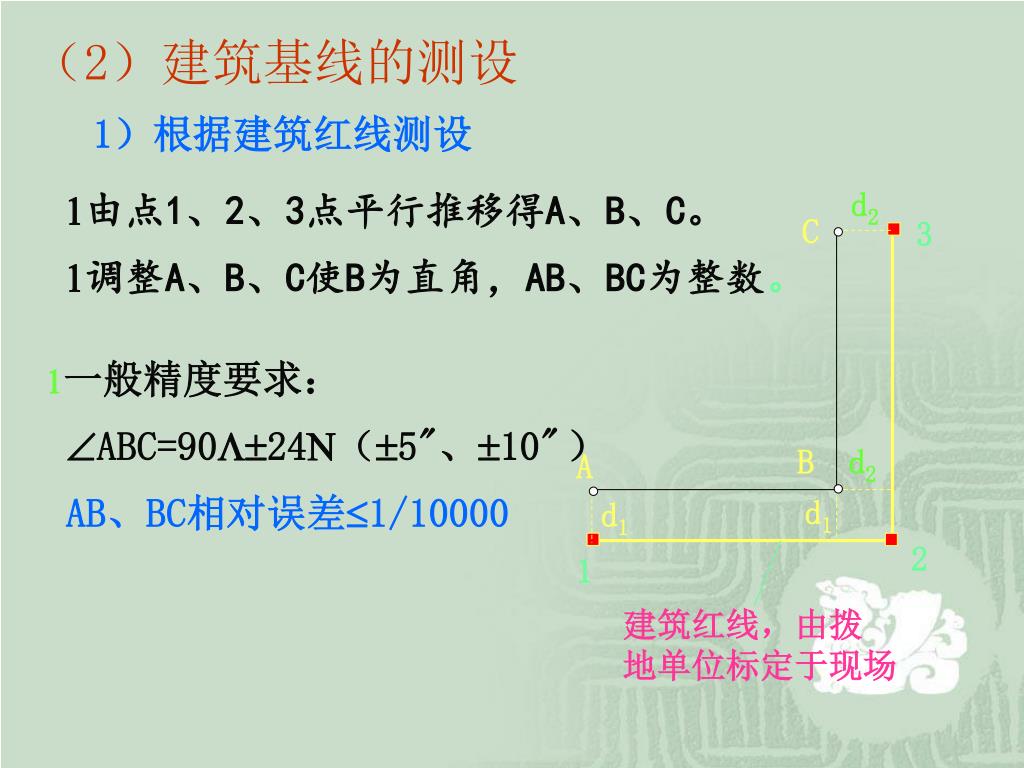

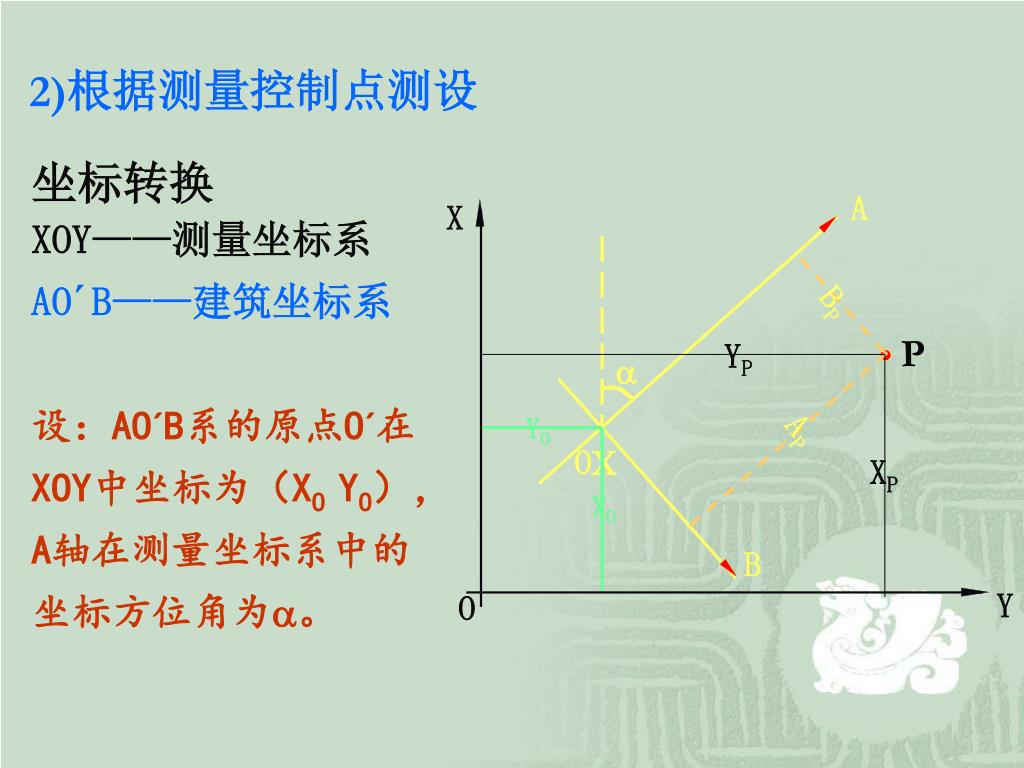

34. A X BP YP  AP YO O XP XO B Y O 2)根据测量控制点测设 坐标转换 XOY——测量坐标系 AO´B——建筑坐标系 设：AO´B系的原点O´在XOY中坐标为（XO YO），A轴在测量坐标系中的坐标方位角为。 P

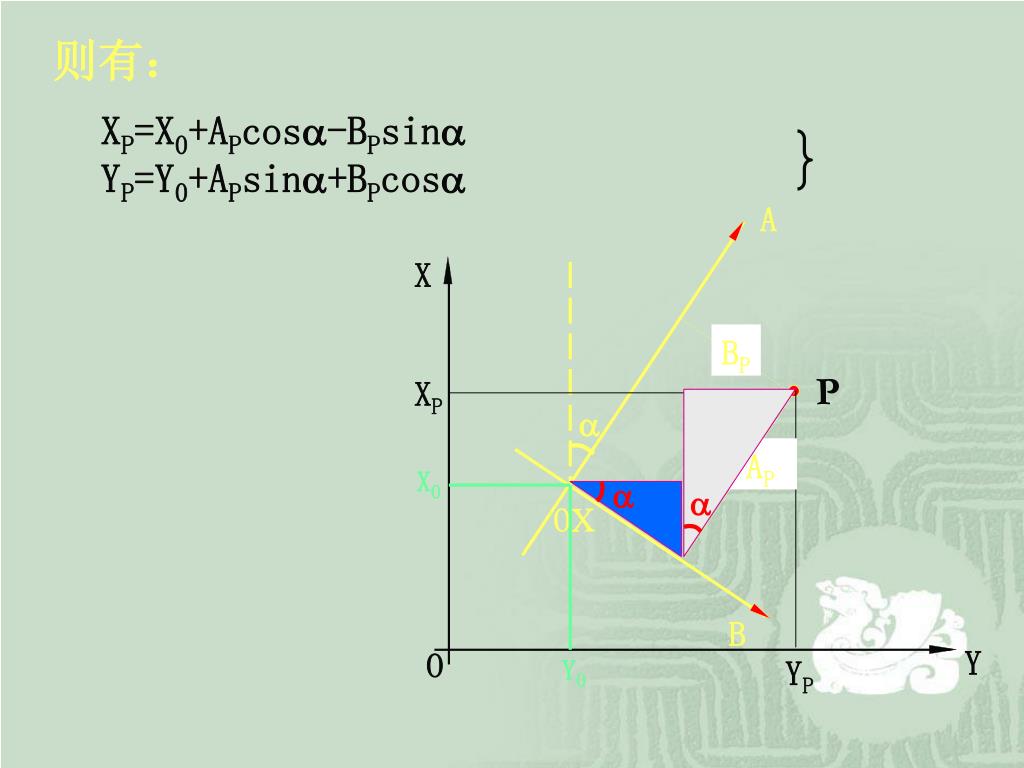

35. XP=X0+APcos-BPsin YP=Y0+APsin+BPcos A X BP XP  AP XO   O B YP YO Y O 则有： P

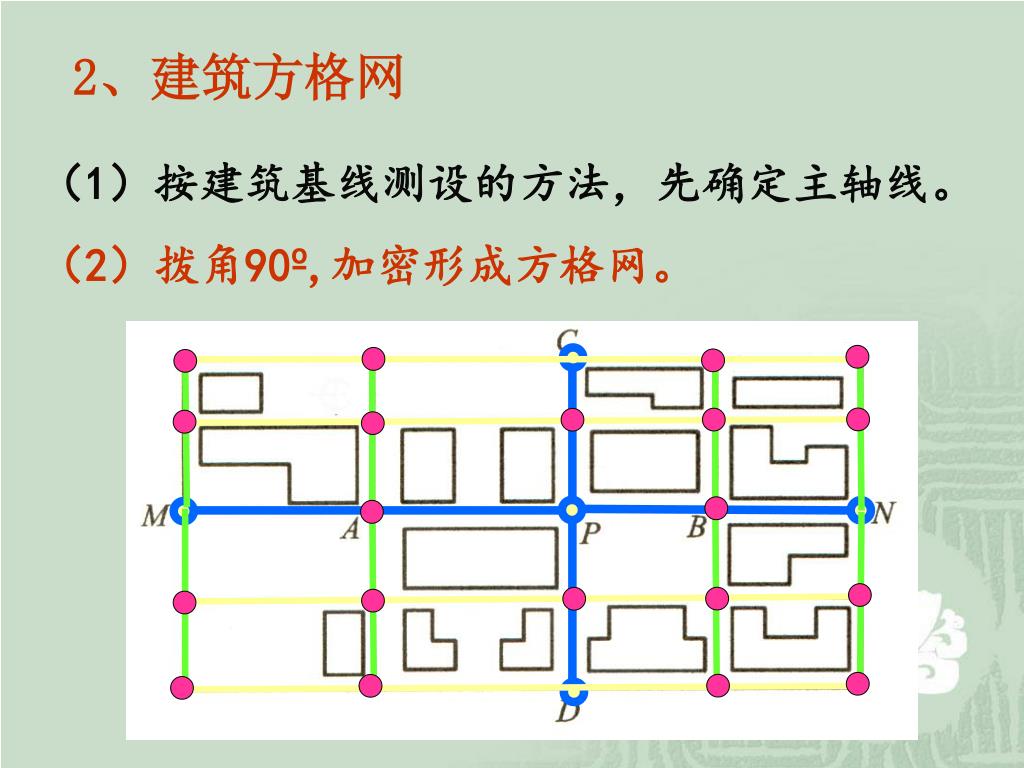

36. 2、建筑方格网 （1）按建筑基线测设的方法，先确定主轴线。 （2）拨角90º,加密形成方格网。

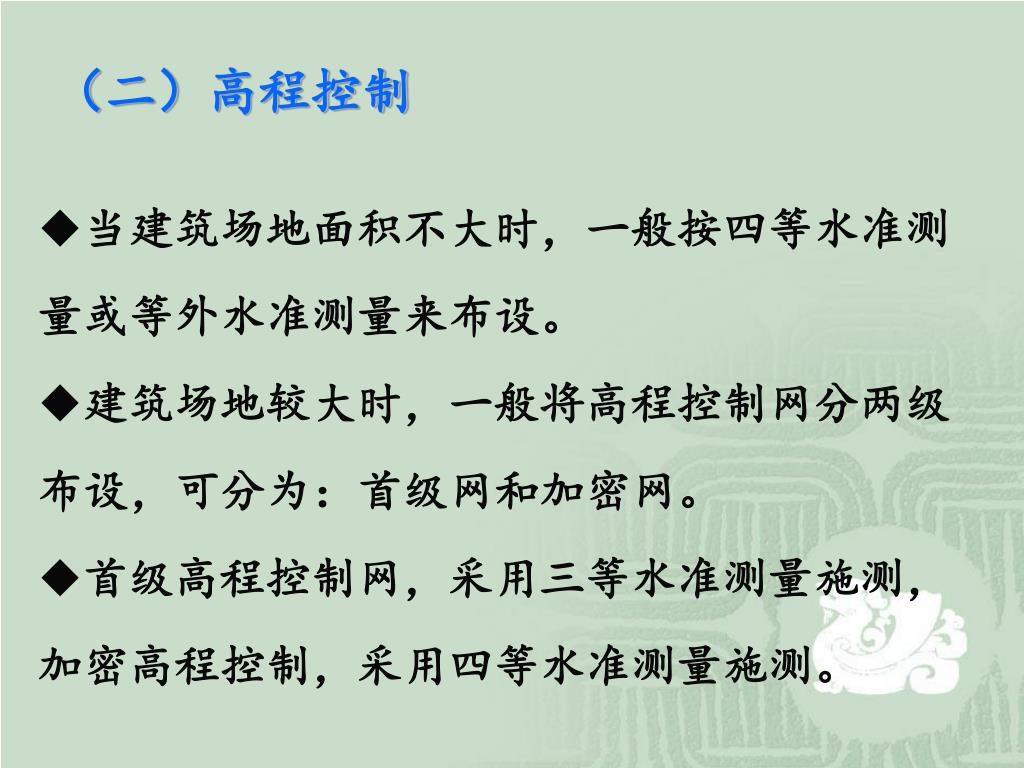

37. （二）高程控制 • 当建筑场地面积不大时，一般按四等水准测量或等外水准测量来布设。 • 建筑场地较大时，一般将高程控制网分两级布设，可分为：首级网和加密网。 • 首级高程控制网，采用三等水准测量施测，加密高程控制，采用四等水准测量施测。

38. 二、民用建筑施工测量

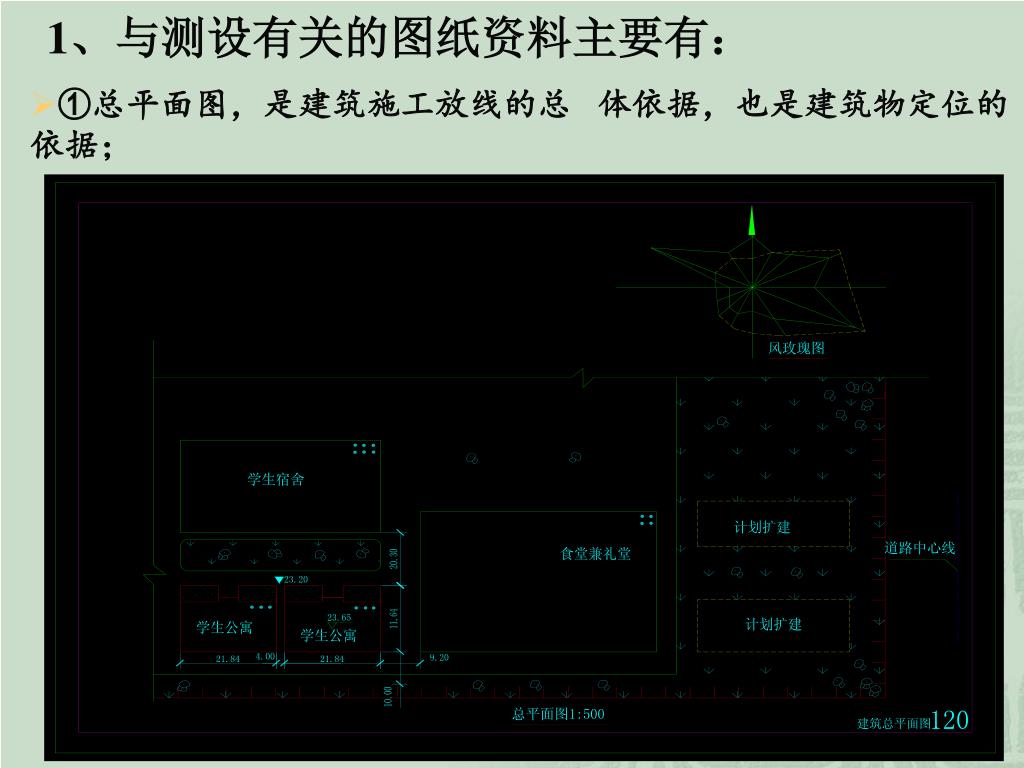

39. 1、与测设有关的图纸资料主要有： • ①总平面图，是建筑施工放线的总 体依据，也是建筑物定位的依据；

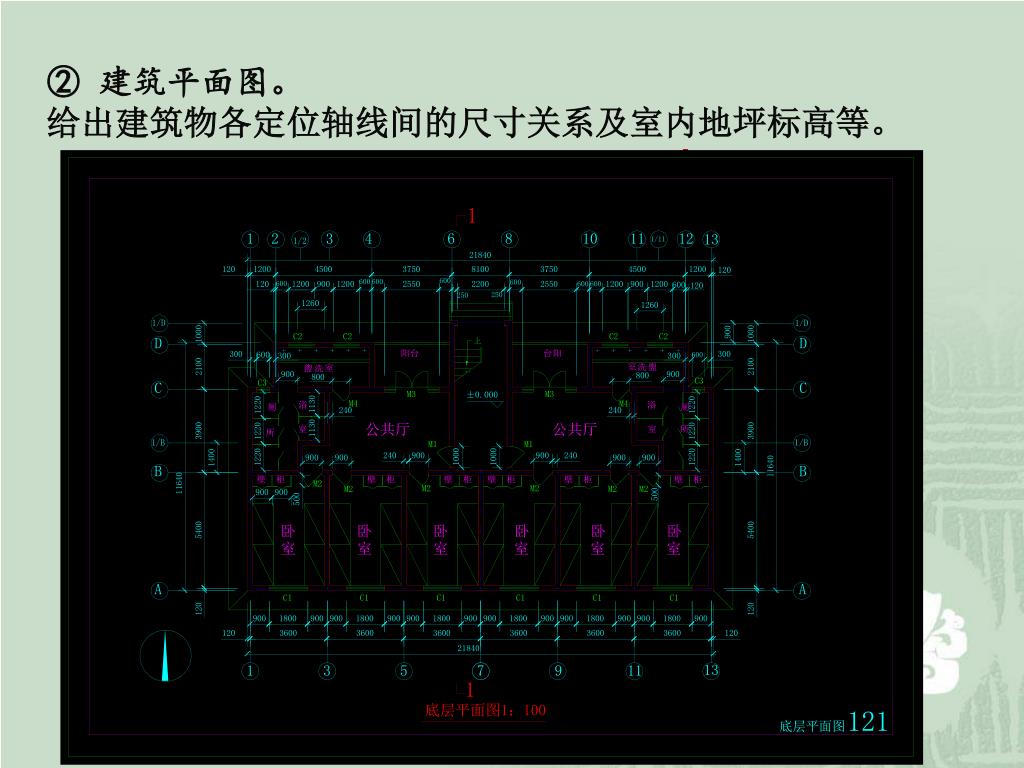

40. ② 建筑平面图。 给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。

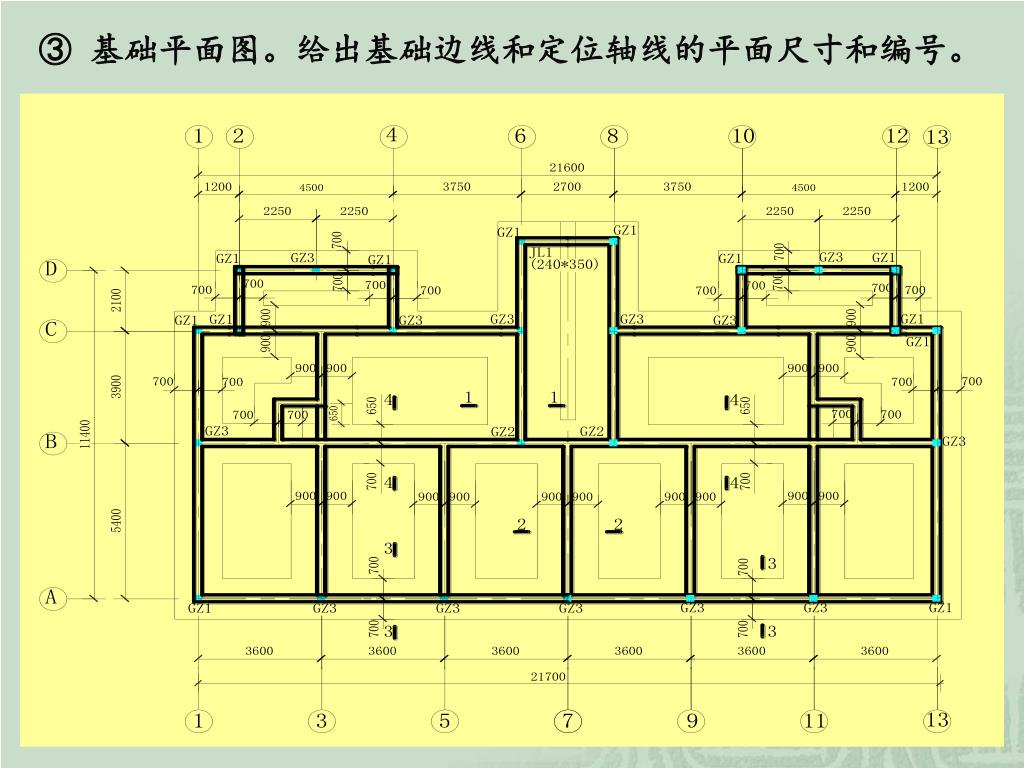

41. ③ 基础平面图。给出基础边线和定位轴线的平面尺寸和编号。

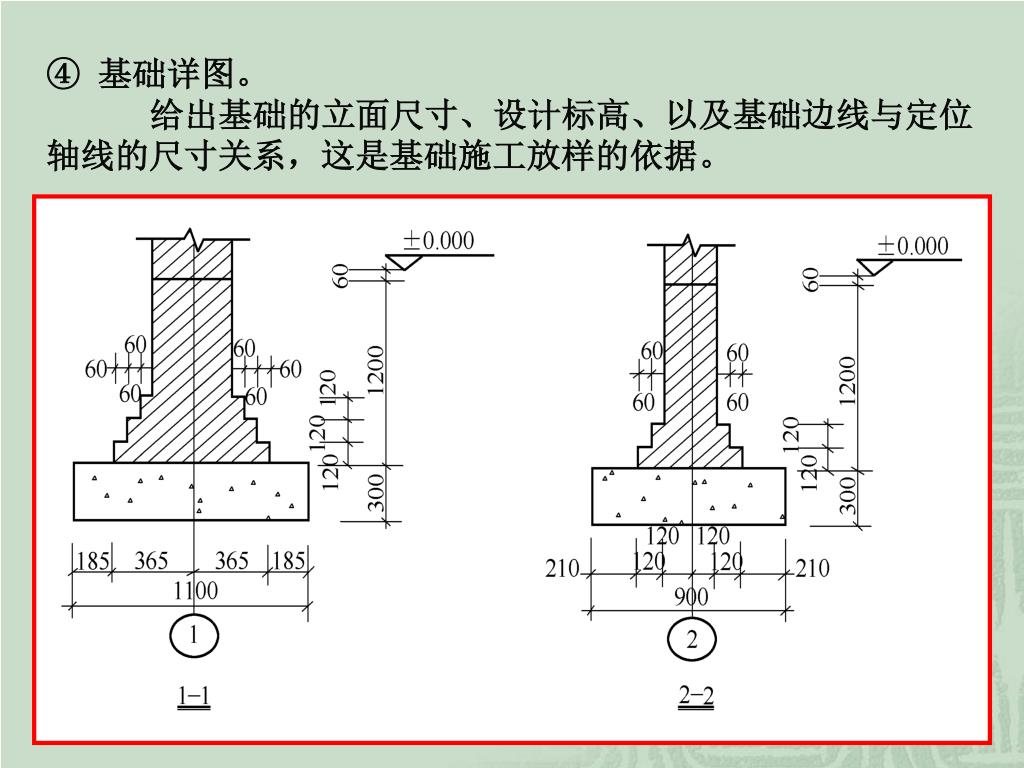

42. ④ 基础详图。 给出基础的立面尺寸、设计标高、以及基础边线与定位轴线的尺寸关系，这是基础施工放样的依据。

43. ⑤ 立面图和剖面图。 • 在建筑物的立面图和剖面图中,可以查出基础、地坪、门窗、楼板、屋面等设计高程，是高程测设的主要依据。 • 在熟悉上述主要图纸的基础上，要认真核对各种图纸总尺寸与各部分尺寸之间的关系是否正确，防止测设时出现差错。

45. 2、现场勘测 了解建筑施工现场上地物,地貌以及原有控制测量点的分布情况,应进行现场踏勘,并对建筑施工现场上的平面控制点和水准点进行检核,以便获得正确的测量数据,然后根据实际情况考虑测设方法.

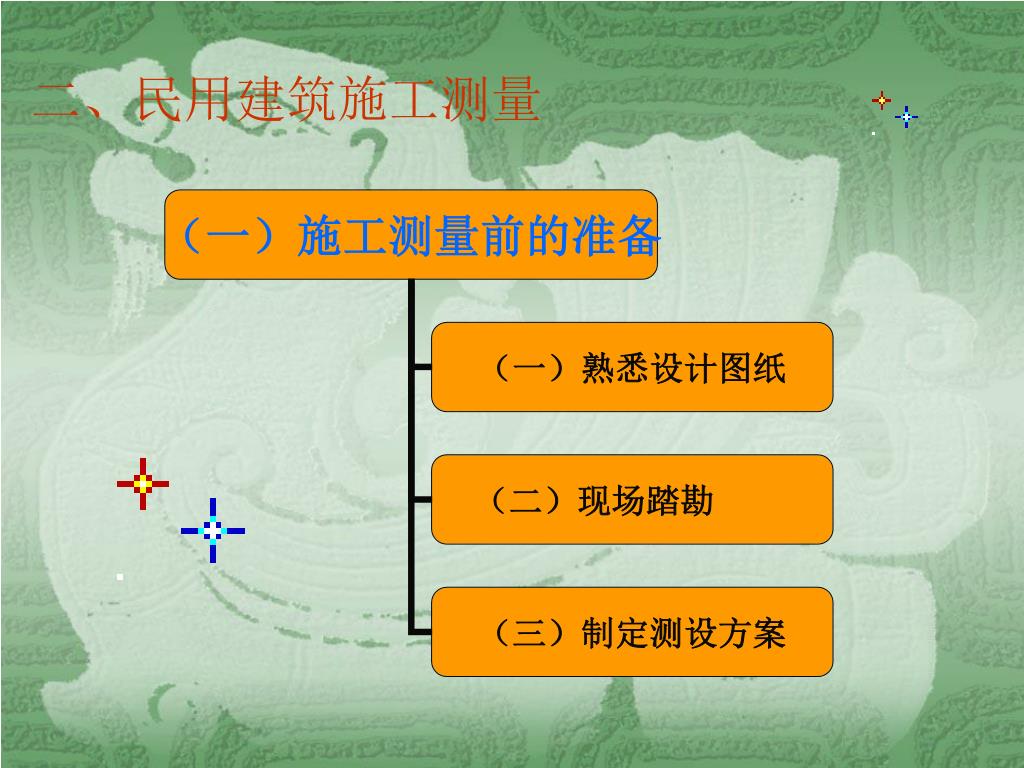

46. 3、 确定测设方案和准备测设数据 在熟悉设计图纸,掌握施工计划和施工进度的基础上,结合现场条件和世界情况,在满足工程测量规范(GB50026-93)的建筑物施工放样的主要技术要求的前提下,拟定测设方案.测设方案包括测设方法,测设步骤,采用的仪器工具,精度要求,时间安排等. 在每次现场测设之前,应根据设计图纸和测设控制点的分布情况,准备好相应的测设数据并对数据进行检核,需要时还可绘出测设略图,把测设数据标注在略图上,使现场测设时更方便,快捷,并减少出错的可能.

47. （二）建筑物的定位和放线 一） 建筑物的定位 建筑物的定位就是根据设计要求，将这些轴线交点测设到地面上，作为细部轴线放线和基础放线的依据。

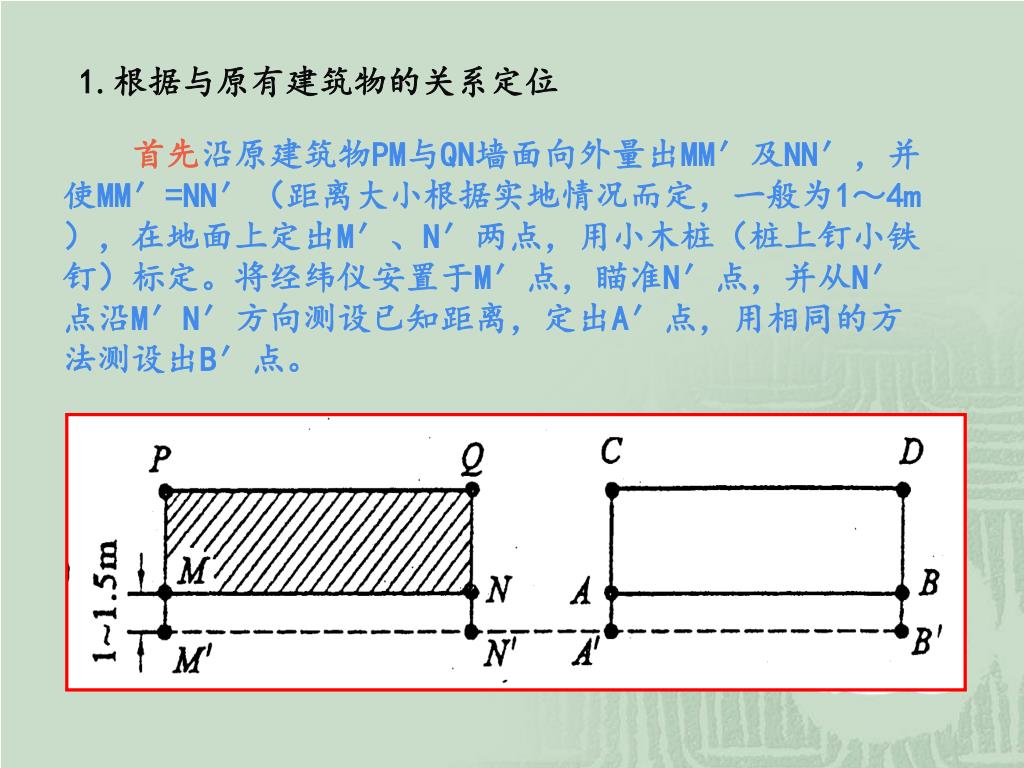

48. 1.根据与原有建筑物的关系定位 首先沿原建筑物PM与QN墙面向外量出MM′及NN′，并使MM′=NN′（距离大小根据实地情况而定，一般为1～4m），在地面上定出M′、N′两点，用小木桩（桩上钉小铁钉）标定。将经纬仪安置于M′点，瞄准N′点，并从N′点沿M′N′方向测设已知距离，定出A′点，用相同的方法测设出B′点。

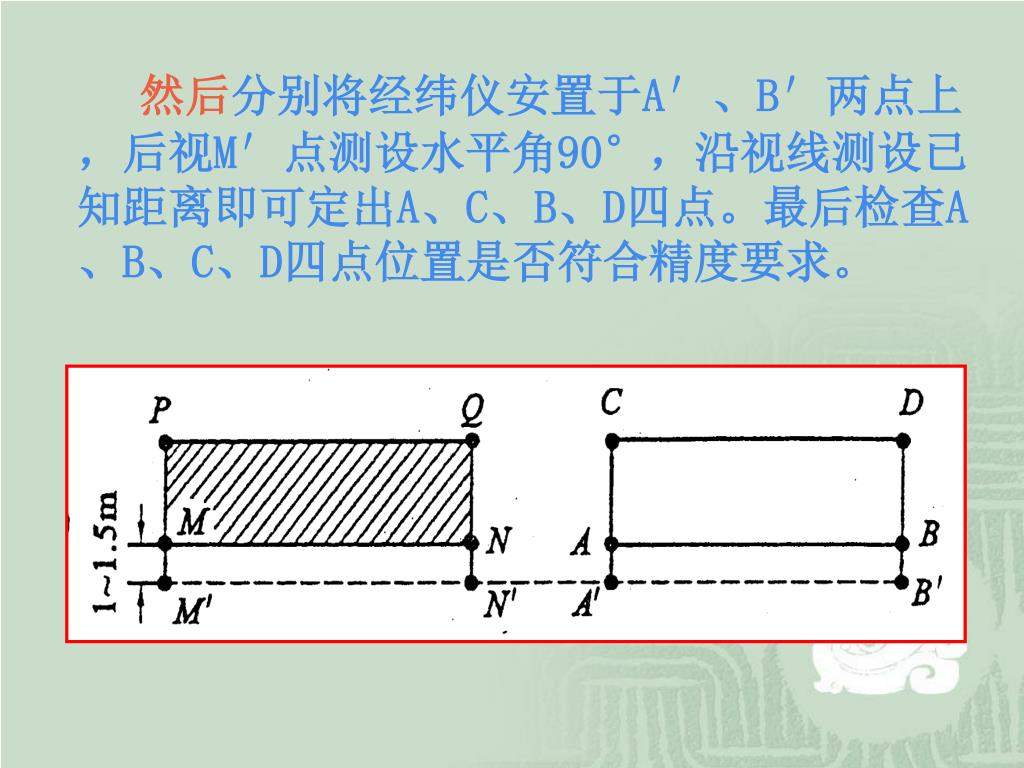

49. 然后分别将经纬仪安置于A′、B′两点上，后视M′点测设水平角90°，沿视线测设已知距离即可定出A、C、B、D四点。最后检查A、B、C、D四点位置是否符合精度要求。然后分别将经纬仪安置于A′、B′两点上，后视M′点测设水平角90°，沿视线测设已知距离即可定出A、C、B、D四点。最后检查A、B、C、D四点位置是否符合精度要求。

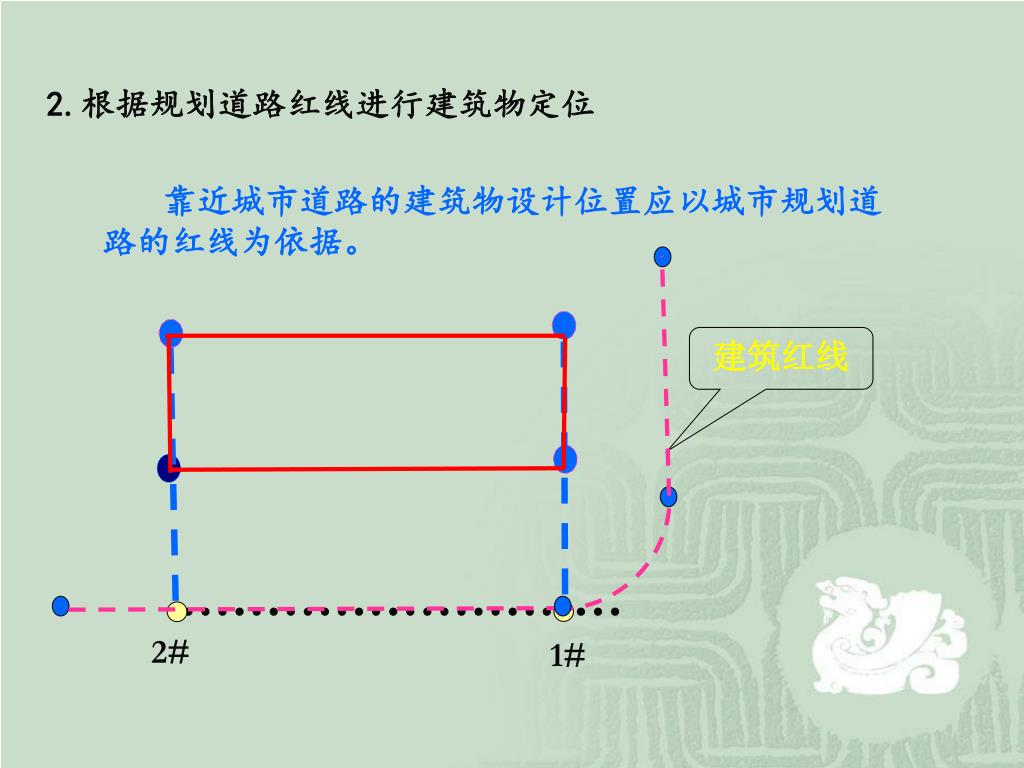

50. 2# 1# 2.根据规划道路红线进行建筑物定位 靠近城市道路的建筑物设计位置应以城市规划道路的红线为依据。 建筑红线
