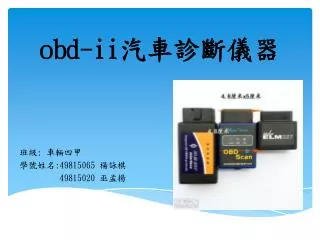

  1. obd-ii汽車診斷儀器 班級: 車輛四甲 學號姓名:49815065 楊詠棋 49815020 巫孟揚

  2. 一、概述 OBD-II診斷儀是針對汽車尾氣排放系統的故障，用來讀取、清除故障碼，進而解決汽車故障的一種診斷工具。 當汽車排放的一氧化碳(CO)、碳氫化合物(HC)、氮氧化合物(NOx)或燃油蒸發污染量超過設定的標準，故障燈就會點亮報警。同時動力總成控制模塊(PCM)將故障信息存入存儲器，OBD-II診斷儀可以通過一定的程序將故障碼從PCM中讀出，使維修人員可以根據故障碼的提示，迅速準確地確定故障的性質和部位。

  3. 二、OBD-II硬件接口定義

  4. 三、OBD-II通訊協議 作為一種通用型的、可以針對不同汽車使用的診斷儀，OBD-II診斷儀與不同汽車的ECU通訊時都必須遵守統一的協議和標準。 OBO-II標準使用的通訊協議如下: 1.SAE J1850 PWM(脈衝寬度調製)，波特率為41.6 X 1000b/s，J1962中使用的端子是2、4、5、10、16 2.SAE J1850 VPM(可變脈衝寬度調製)波特率為10. 4X 1000 b/s，診斷連接器中所使用的端子是2、4、5、16 3.IS09141-2 (ISO/DIS 14230-4: KWP2000)，波特率為10. 4X 1000b/s，診斷連接器中使用的端子是4、5、7、15、16 通常： 歐洲車系使用ISO 9141-2通訊協議， 美國通用汽車公司使用SAE J1850 VPM通訊協議 美國福特汽車公司使用的是SAE J1850 PWM通訊協議。

  5. 四、OBD-II汽車診斷儀功能 針對車輛尾氣排放系統，提供以下功能 l故障碼：感應器到達臨界值時，會記錄其行為 l數值分析：讀取感應器目前數據 l凍結數據：發生故障時，己凍結之數據 lO2監督：其測試參數、測試結果 l系統監督：其測試參數、測試結果 l記錄消除：將故障、測試參數、測試結果之記錄消除

  6. 五、為什麼診斷儀不能100%檢測到所有車輛 1.車上的接頭形狀與OBD接頭形狀相同，但其實並不是真正的OBD接頭，也就是不帶OBD系統； 2.診斷設備通訊協議不完整； 3.能夠通訊上，但是檢測不到故障，則可以判定為EOBD車； 4.部分診斷設備不支持CAN BUS車。 EOBD 歐洲的OBD-II車載診斷系統稱為EOBD。特點之一就是增加了廠家自定義故障碼，"P1xxxx"，功能同樣為監測汽車尾氣的排放。 CAN BUS CAN BUS是車載局域網總線。事實上，目前比較常見的進口車儘管車載局域網使用的是CAN BUS傳輸訊號，但關於排放系統診斷依然還是遵循ISO15765-4標準(本標準符合OBD)的相關要求，比如故障碼定義等，其物理層同樣遵循J1962標準，鏈路層採用CAN2. OB工業標準。

  7. 六、適合我國國情的OBD診斷儀應該包含的協議 SAE J1850 PWM SAE J1850 VPM ISO 9142-2 ISO 14230-4 (KWP 2000) ISO 15765-4 具備如上標准通訊協議的按照SAE 1978製作的診斷設備，從技術上說應該​​是適合我國國情也是完全和國際接軌的。

  8. 七、OBD-II故障代碼(一) P0 引擎變速箱電腦控制系統由SAE統一制定的故障碼 P1 引擎變速箱電腦控制系統由廠家各自製定的故障碼 P2 擎變速箱電腦控制系統預留故障碼 P3 引擎變速箱電腦控制系統預留故障碼 C0 底盤電腦控制系統，由SAE統一制定的故障碼 C1 底盤電腦控制系統，由各廠空各自製定的故障碼 C2 底盤電腦控制系統，預留故障碼 C3 底盤電腦控制系統，預留故障碼 B0 車身電腦控制系統，由SAE統一制定的故障碼 B1 車身電腦控制系統，由各廠家各自製定的故障碼 B2 車身電腦控制系統，預留故障碼 B3 車電腦控制系統，預留故障碼

  9. 七、OBD-II故障代碼(二) V0 網路連接相關故障碼 V1 網路連接相關故障碼 V2 網路連接相關故障碼 V3 網路連接相關故障碼 PO1XX 燃油和空氣偵測系統 P02XX 燃油和空氣偵測系統 P03XX 點火系統 P04XX 廢氣控制系統 P05XX 車速怠速控制系統 P06XX 電腦控制系統 P07XX 變速箱控制系統 P08XX 變速箱控制系統 P09XX SAE預留的故障碼 P00XX SAE預留的故障碼 P01XX 以後是由廠家自行製定的一部份 P11XX 燃油和空氣偵測系統 P12XX 燃油和空氣偵測系統 P13XX 點火系統 P14XX 廢氣控制系統 P15XX 怠速馬速控制系統 P16XX 電腦控制系統 P17XX 變速箱控制系統 P18XX 變速箱控制系統 P19XX SAE預留的故障碼 P10XX SAE預留的故障碼
