Добрый день! Рад вас всех приветствовать!

1. Добрый день! Рад вас всех приветствовать!

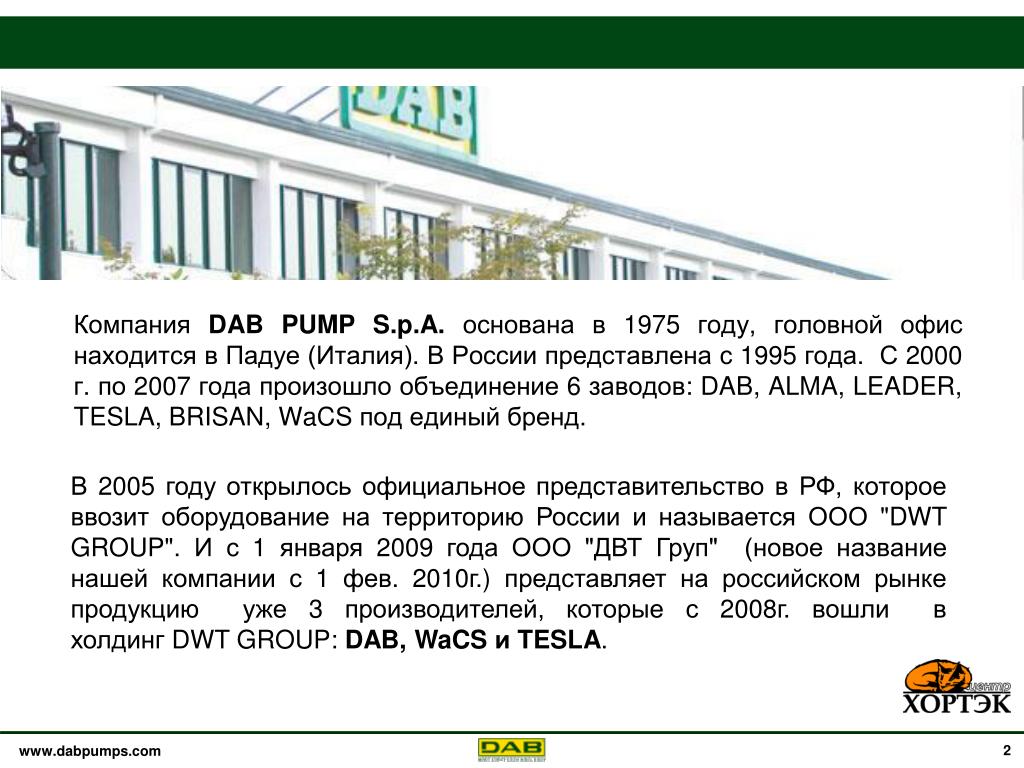

2. Компания DAB PUMP S.p.A. основана в 1975 году, головной офис находится в Падуе (Италия). В России представлена с 1995 года.  С 2000 г. по 2007 года произошло объединение 6 заводов: DAB, ALMA, LEADER, TESLA, BRISAN, WaCS под единый бренд.  В 2005 году открылось официальное представительство в РФ, которое ввозит оборудование на территорию России и называется ООО "DWT GROUP". И с 1 января 2009 года ООО "ДВТ Груп"  (новое название нашей компании с 1 фев. 2010г.) представляет на российском рынке продукцию  уже 3 производителей, которые с 2008г. вошли  в холдинг DWT GROUP: DAB, WaCS и TESLA.

3. Представительства Москва Нижний Новгород Санкт-Петербург Новосибирск Екатеринбург Ростов-На-Дону Центральный склад – Москва Региональные склады – Санкт-Петербург, Ростов-На-Дону

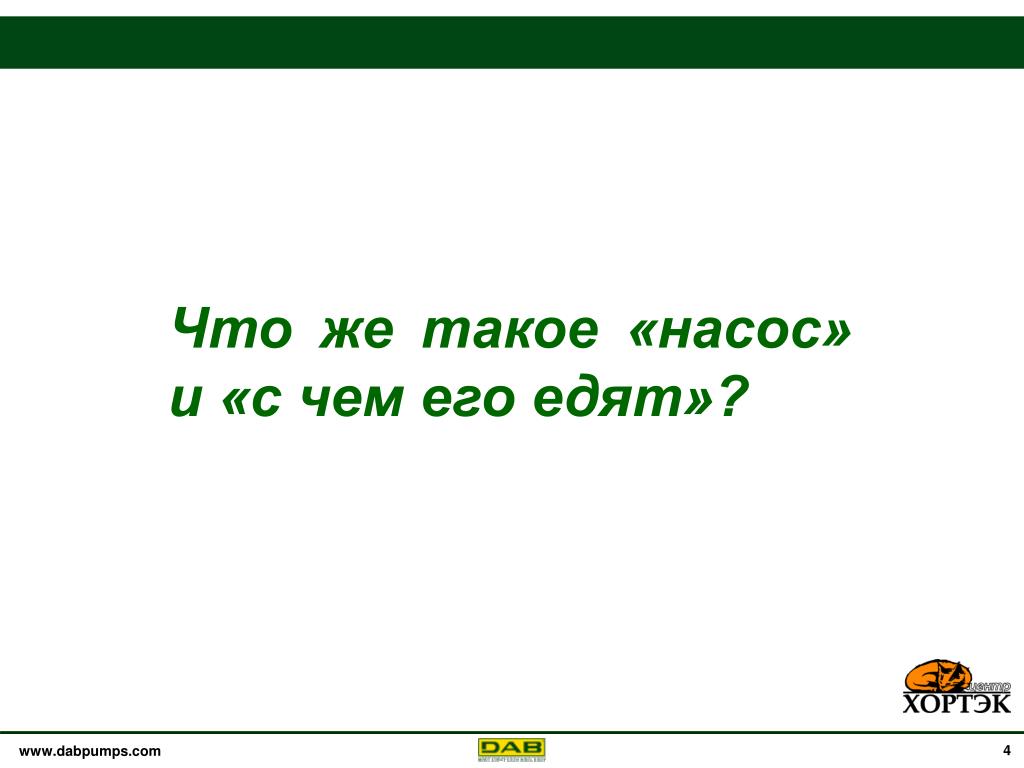

4. Что же такое «насос» и «с чем его едят»?

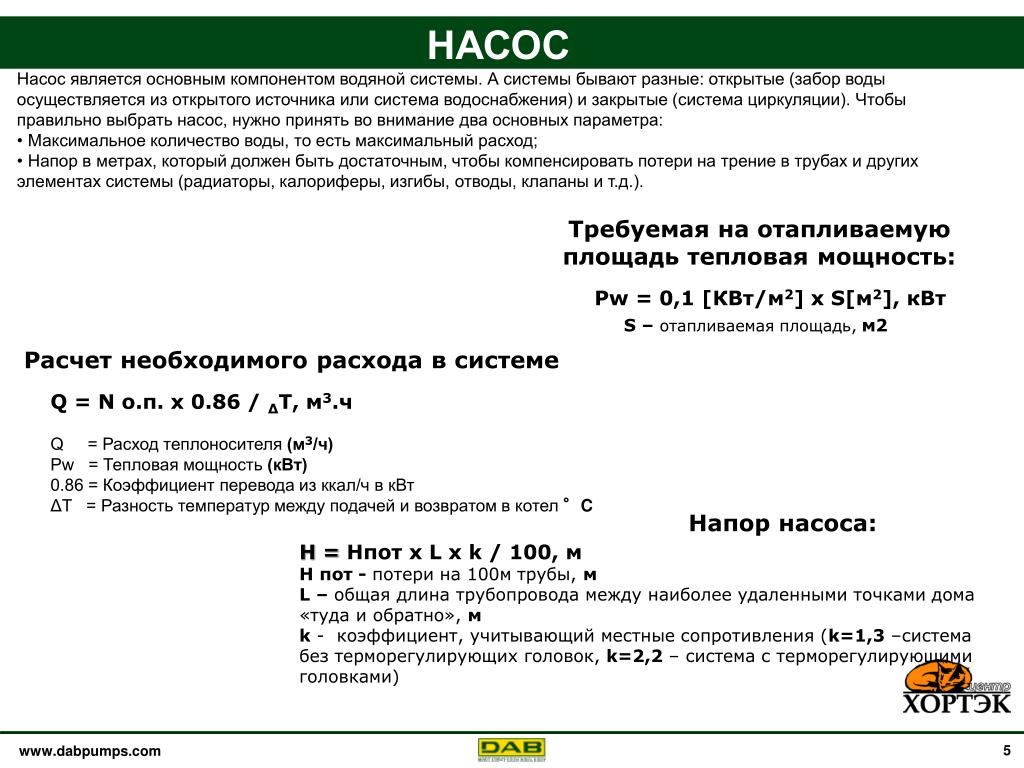

5. НАСОС Насос является основным компонентом водяной системы. А системы бывают разные: открытые (забор воды осуществляется из открытого источника или система водоснабжения) и закрытые (система циркуляции). Чтобы правильно выбрать насос, нужно принять во внимание два основных параметра: • Максимальное количество воды, то есть максимальный расход; • Напор в метрах, который должен быть достаточным, чтобы компенсировать потери на трение в трубах и других элементах системы (радиаторы, калориферы, изгибы, отводы, клапаны и т.д.). Требуемая на отапливаемую площадь тепловая мощность: Pw = 0,1[КВт/м2] х S[м2], кВт S – отапливаемая площадь, м2 Расчет необходимого расхода в системе Q =N о.п. х 0.86 / ΔT, м3.ч Q = Расход теплоносителя (м3/ч) Pw = Тепловая мощность (кВт) 0.86 = Коэффициент перевода из ккал/ч в кВт ΔT = Разность температур между подачей и возвратом в котел °C Напор насоса: H = Hпот х L х k / 100, м Н пот - потери на 100м трубы, м L –общая длина трубопровода между наиболее удаленными точками дома «туда и обратно», м k - коэффициент, учитывающий местные сопротивления (k=1,3 –система безтерморегулирующих головок, k=2,2–система с терморегулирующими головками)

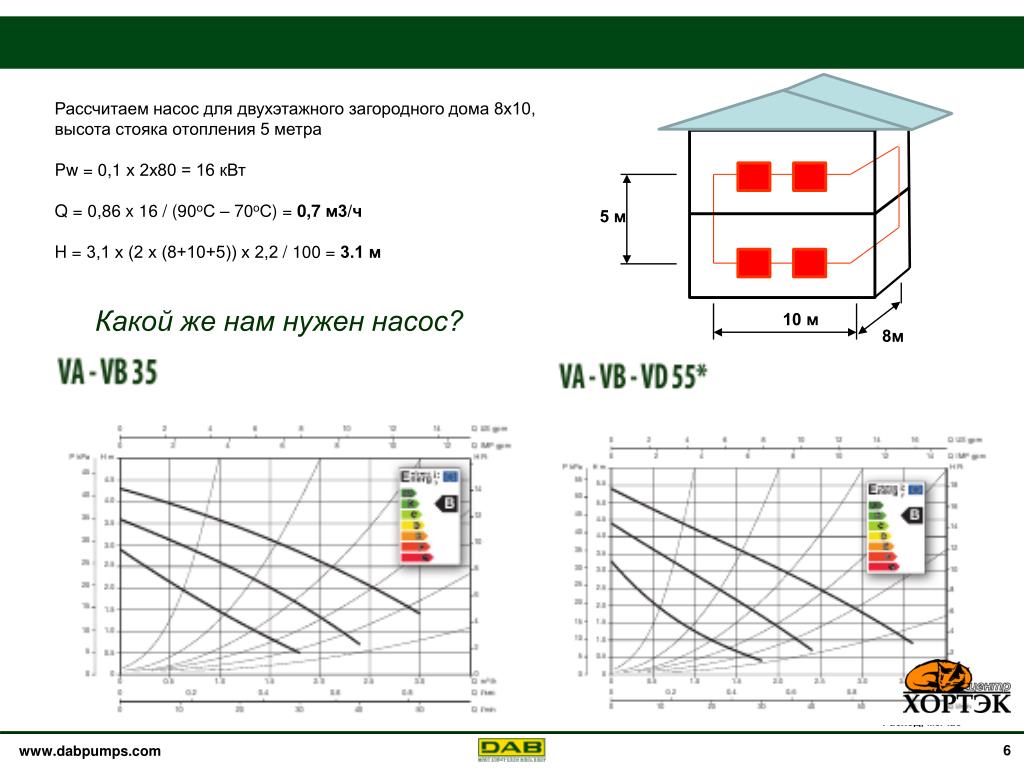

6. Рассчитаем насос для двухэтажного загородного дома 8х10, высота стояка отопления 5 метра Pw = 0,1 х 2х80 = 16 кВт Q = 0,86 x 16 / (90оС – 70оС) = 0,7м3/ч H = 3,1 х (2 х (8+10+5)) х 2,2 / 100 = 3.1 м 5 м Какой же нам нужен насос? 10 м 8м

7. VA 35 Какую скорость выбрать? Теоретическая рабочая точка изначально считается на максимальный режим (несколько дней в году при самой холодной температуре воздуха), который мало вероятен и может длиться не более 5-10% времени отопительного сезона. То есть в значение теоретического расхода уже вложена некая «перестраховка». Установив циркуляционный насос на вторую скорость, потеряв несколько процентов расхода, мы теряем и всего несколько процентов тепловой мощности отопительных приборов, что вообще не ощущается человеком, а вот экономия электроэнергии будет довольно ощутима.

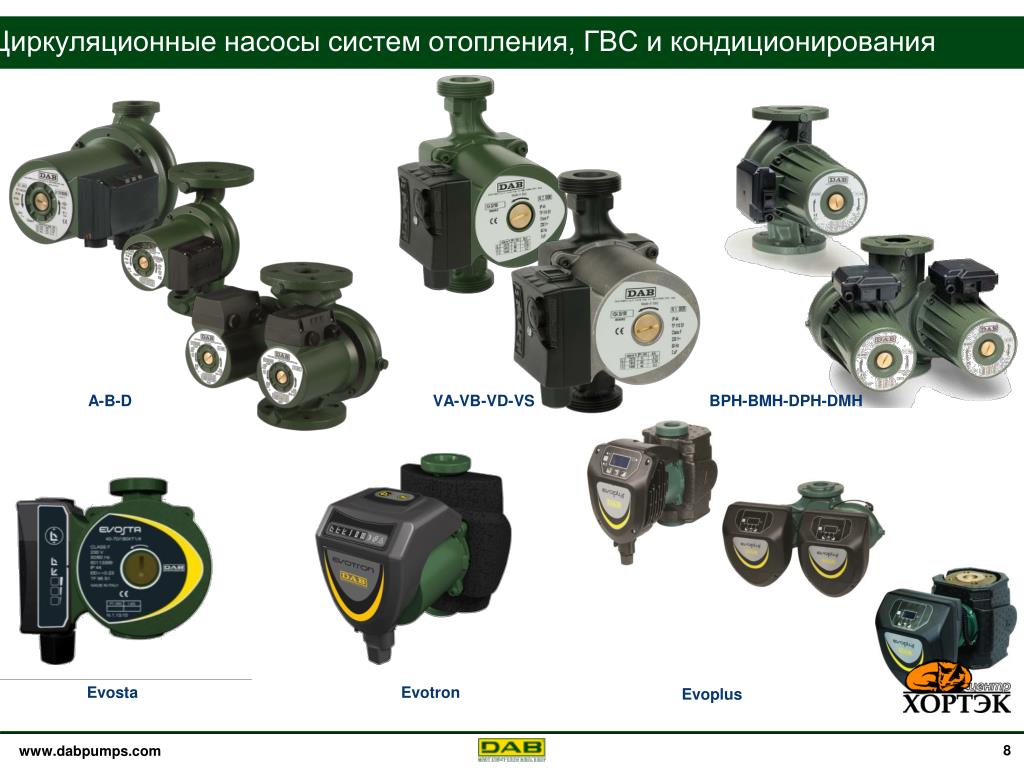

8. Циркуляционные насосы систем отопления, ГВС и кондиционирования A-B-D VA-VB-VD-VS BPH-BMH-DPH-DMH Evosta Evotron Evoplus

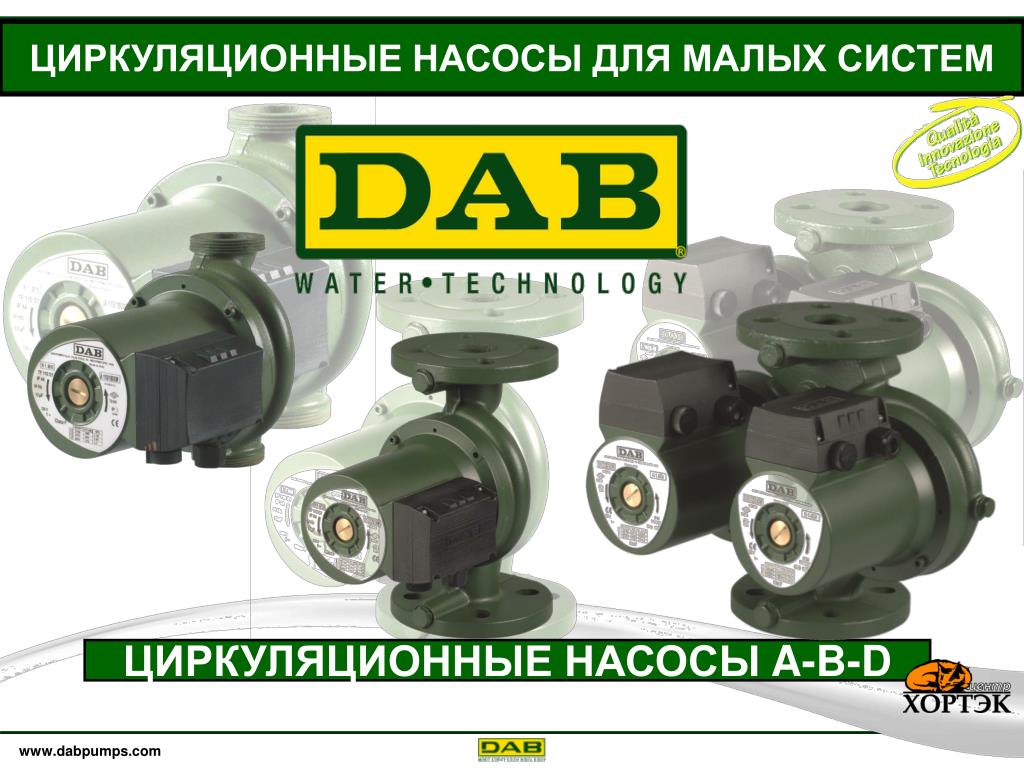

9. ЦИРКУЛЯЦИОННЫЕ НАСОСЫ ДЛЯ МАЛЫХ СИСТЕМ ЦИРКУЛЯЦИОННЫЕ НАСОСЫ A-B-D

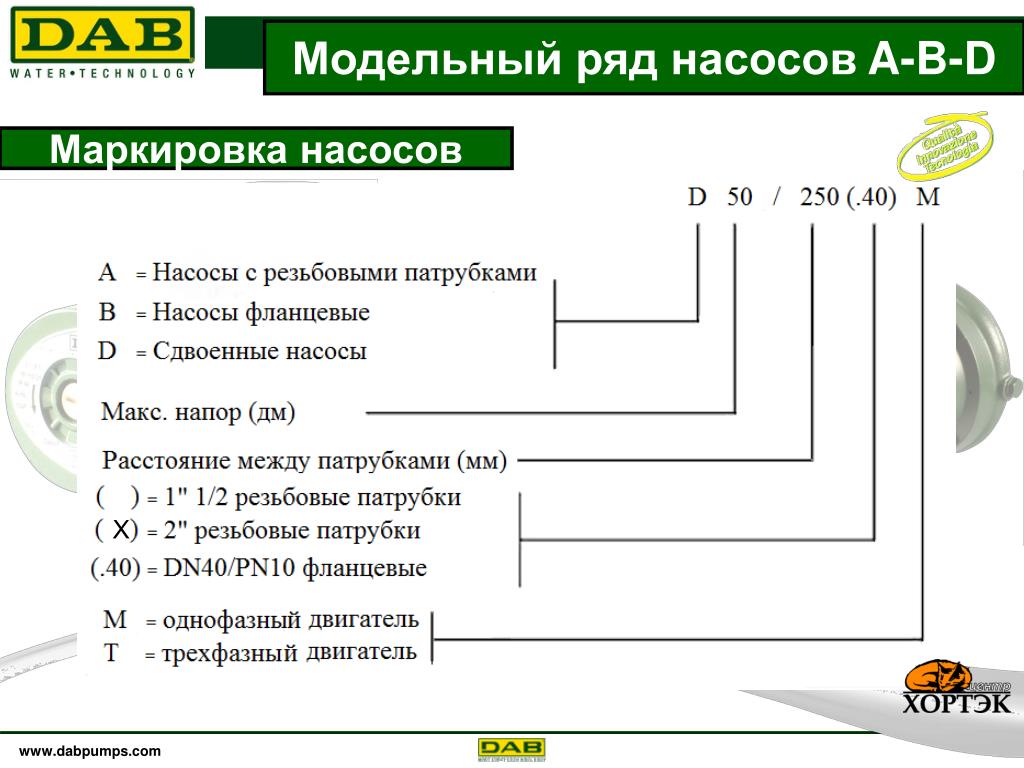

10. Модельный ряд насосов A-B-D Маркировка насосов Х

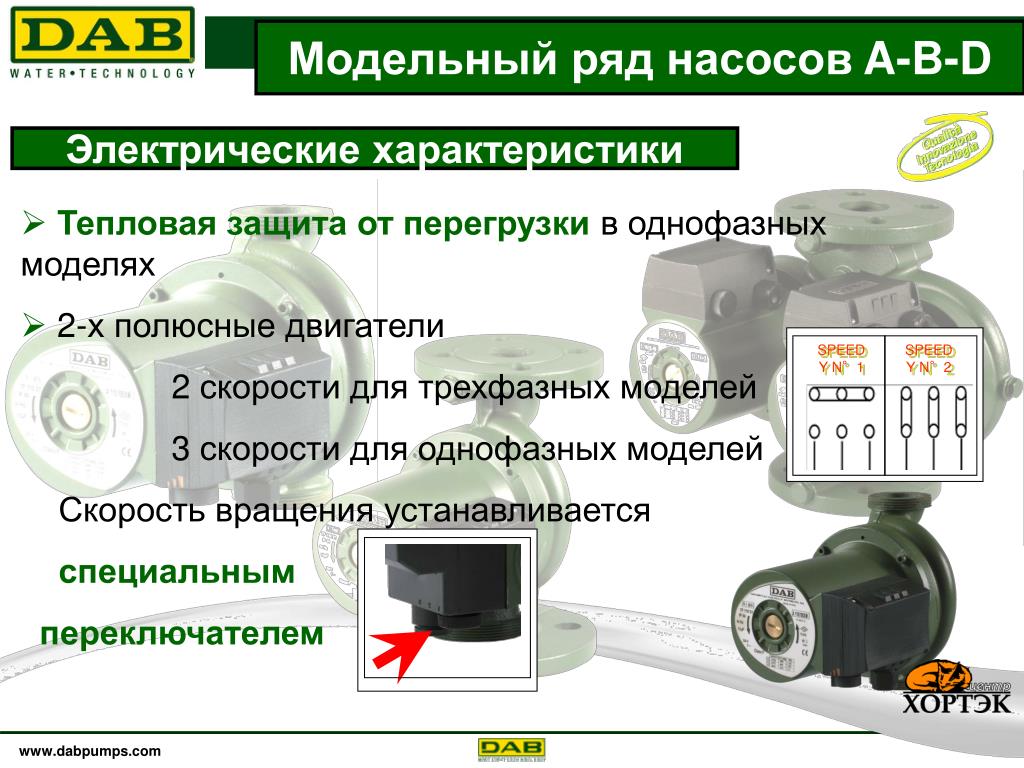

11. SPEEDY N°1 SPEEDY N°2 Модельный ряд насосов A-B-D Электрические характеристики • Тепловая защита от перегрузкив однофазных моделях • 2-х полюсные двигатели 2 скорости для трехфазных моделей 3 скорости для однофазных моделей Скорость вращения устанавливается специальным переключателем

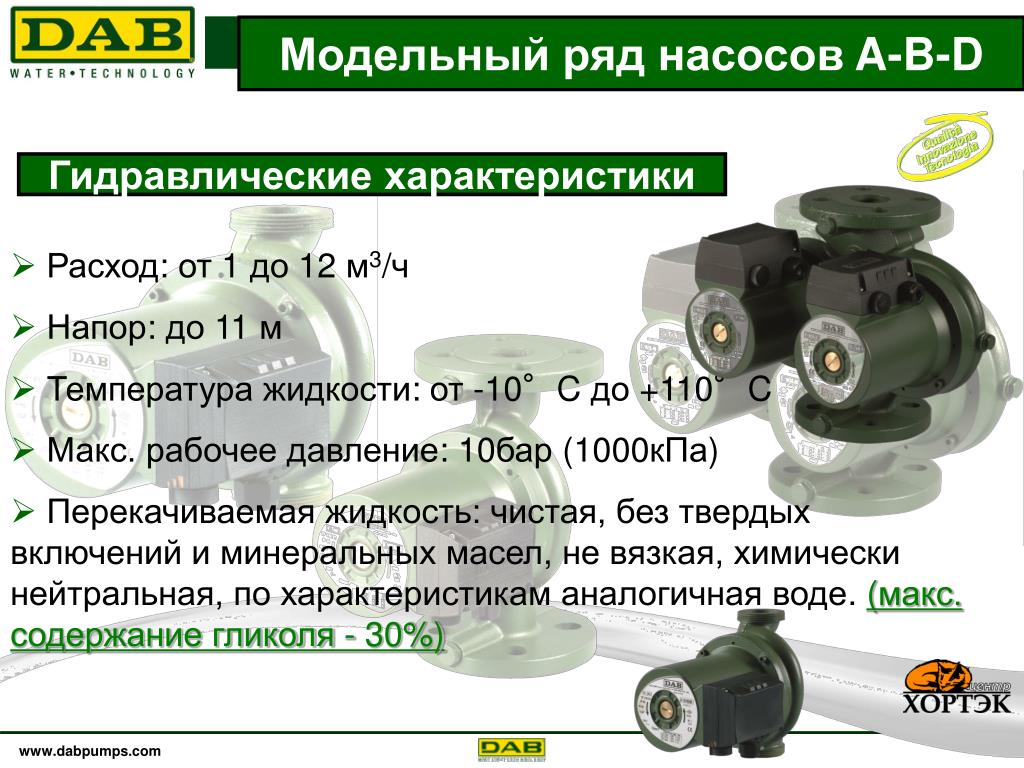

12. Модельный ряд насосов A-B-D Гидравлические характеристики • Расход: от 1 до 12 м3/ч • Напор: до 11 м • Температура жидкости: от -10°C до +110°C • Макс. рабочее давление: 10бар (1000кПа) • Перекачиваемая жидкость: чистая, без твердых включений и минеральных масел, не вязкая, химически нейтральная, по характеристикам аналогичная воде. (макс. содержание гликоля - 30%)

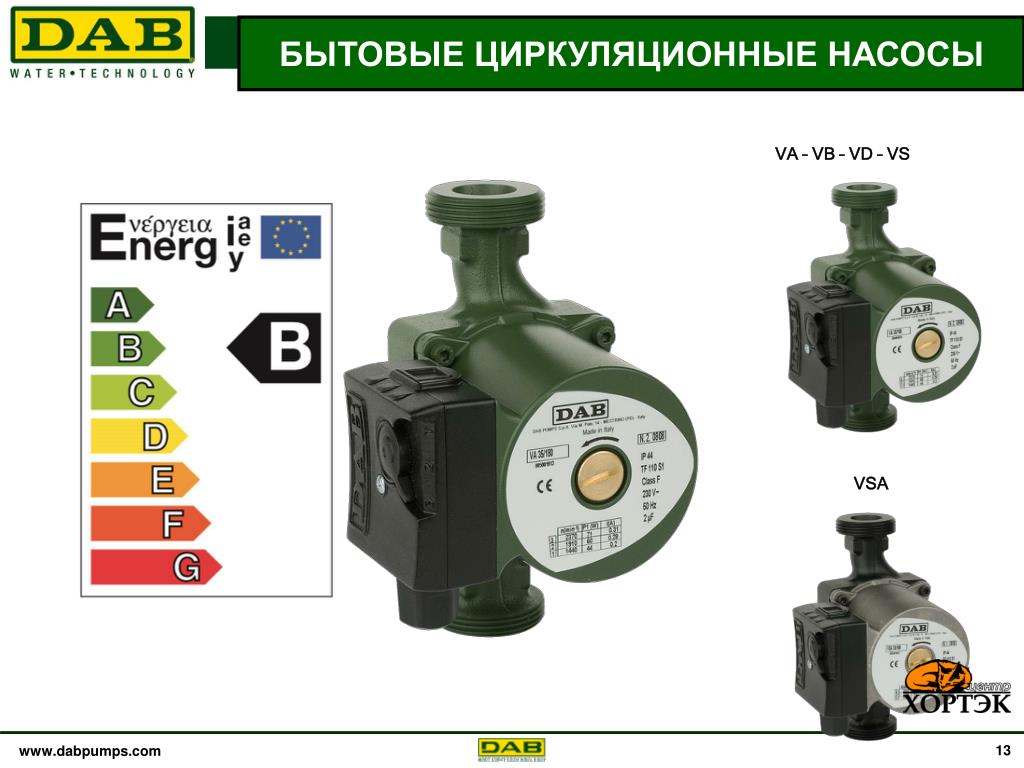

13. БЫТОВЫЕ ЦИРКУЛЯЦИОННЫЕ НАСОСЫ VA – VB – VD – VS B VSA

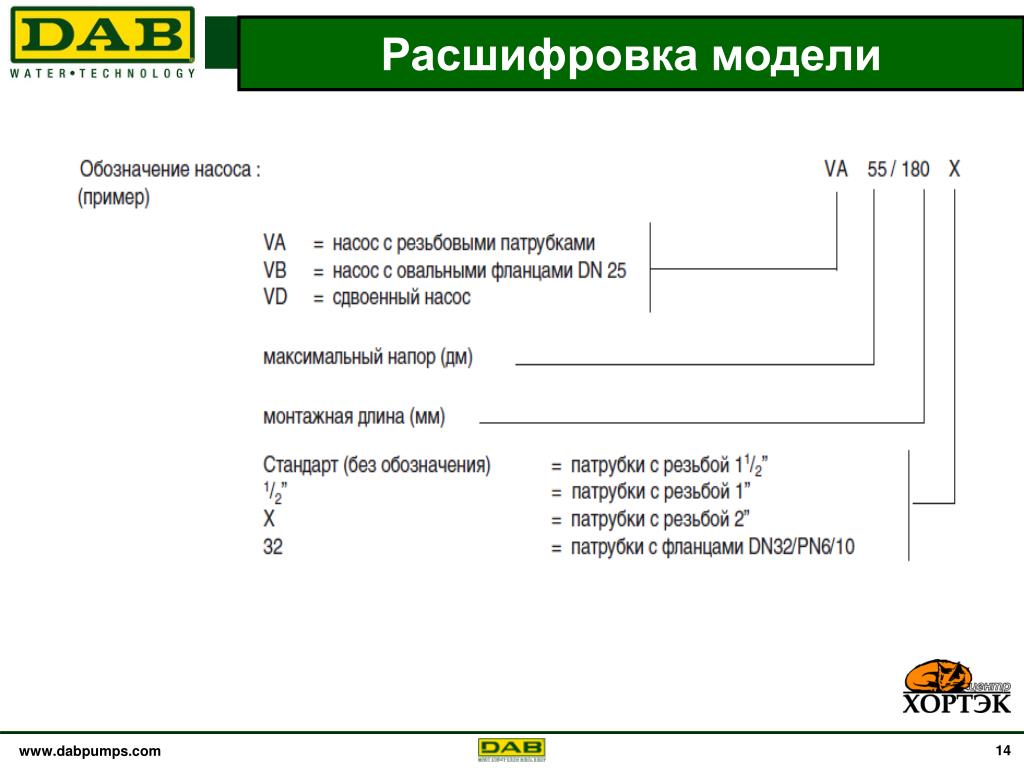

14. Расшифровка модели ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

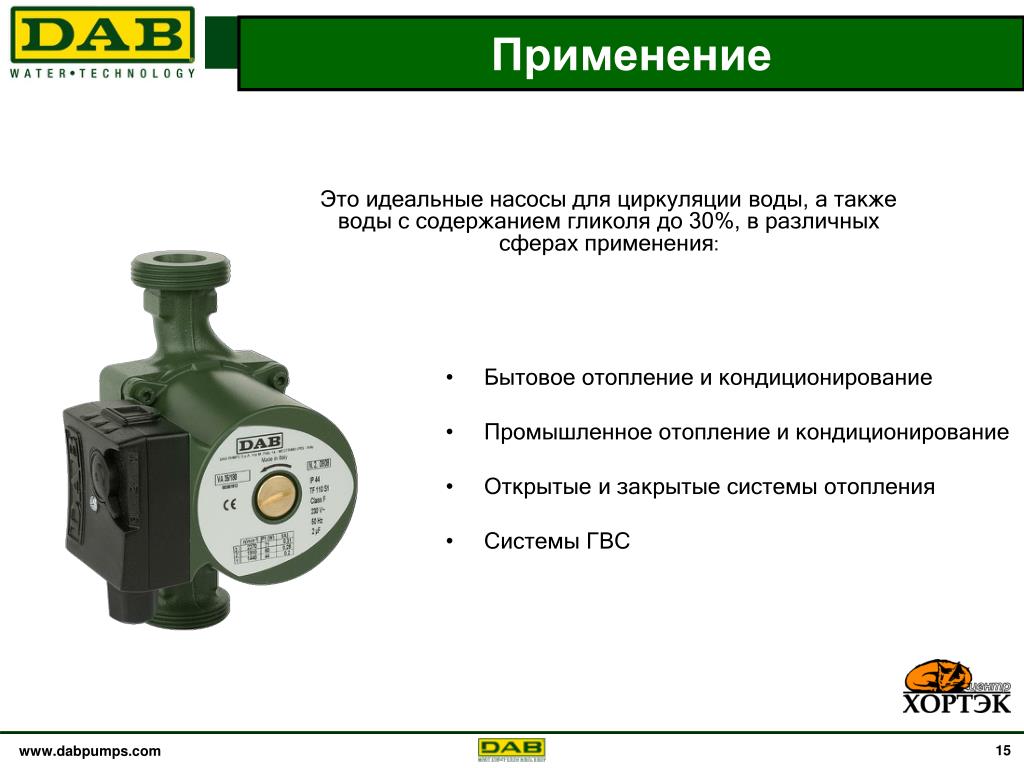

15. Бытовое отопление и кондиционирование Промышленное отопление и кондиционирование Открытые и закрытые системы отопления Системы ГВС Применение ПРИМЕНЕНИЕ Это идеальные насосы для циркуляции воды, а также воды с содержанием гликоля до 30%, в различных сферах применения:

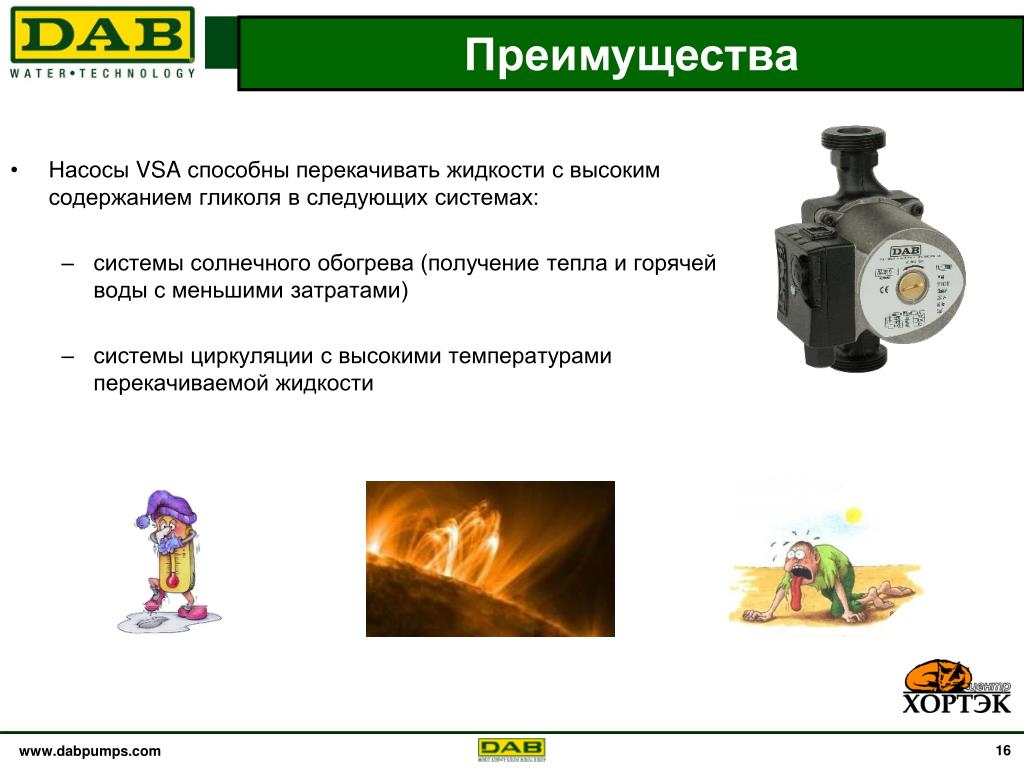

16. Насосы VSA способны перекачивать жидкости с высоким содержанием гликоля в следующих системах: системы солнечного обогрева (получение тепла и горячей воды с меньшими затратами) системы циркуляции с высокими температурамиперекачиваемой жидкости Преимущества ПРЕИМУЩЕСТВА VSA

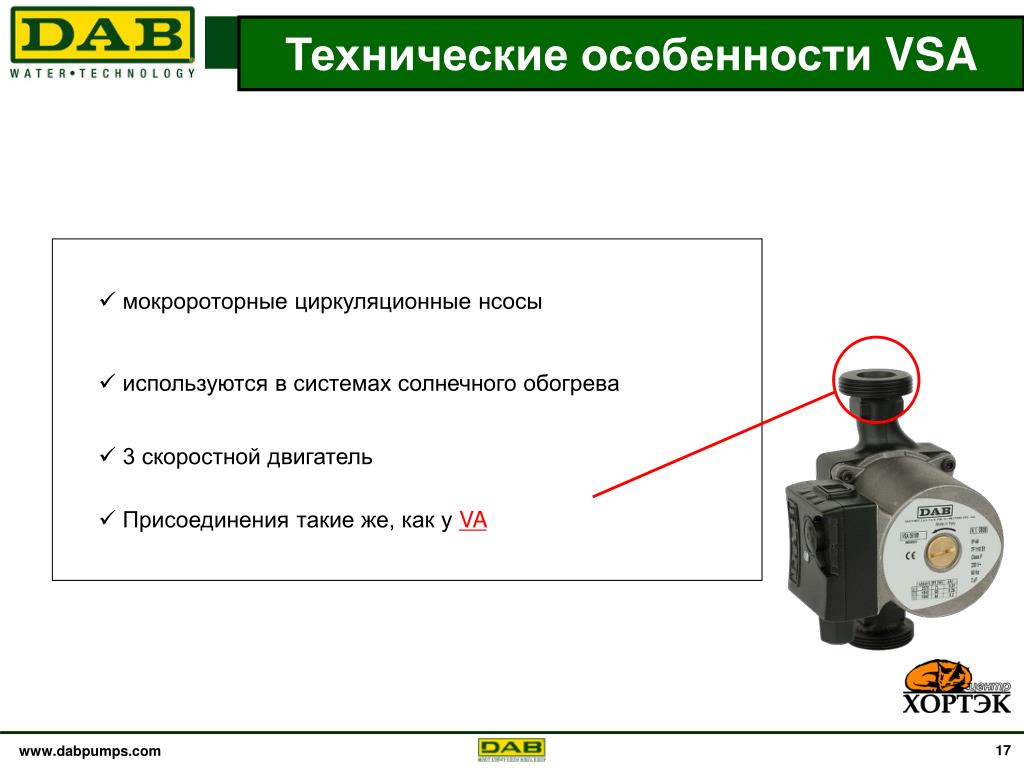

17. Технические особенности VSA ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ • мокророторные циркуляционные нсосы • используются в системах солнечного обогрева • 3 скоростной двигатель • Присоединения такие же, как у VA

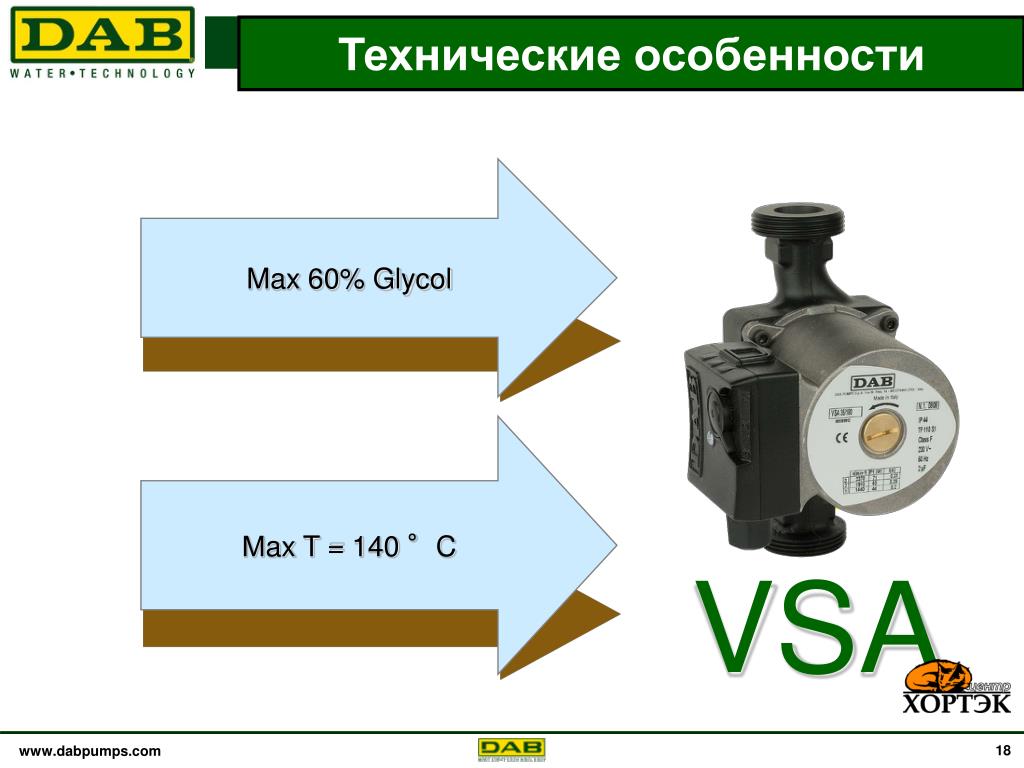

18. Технические особенности ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ Max 60% Glycol ? Мax T = 140 °C VSA

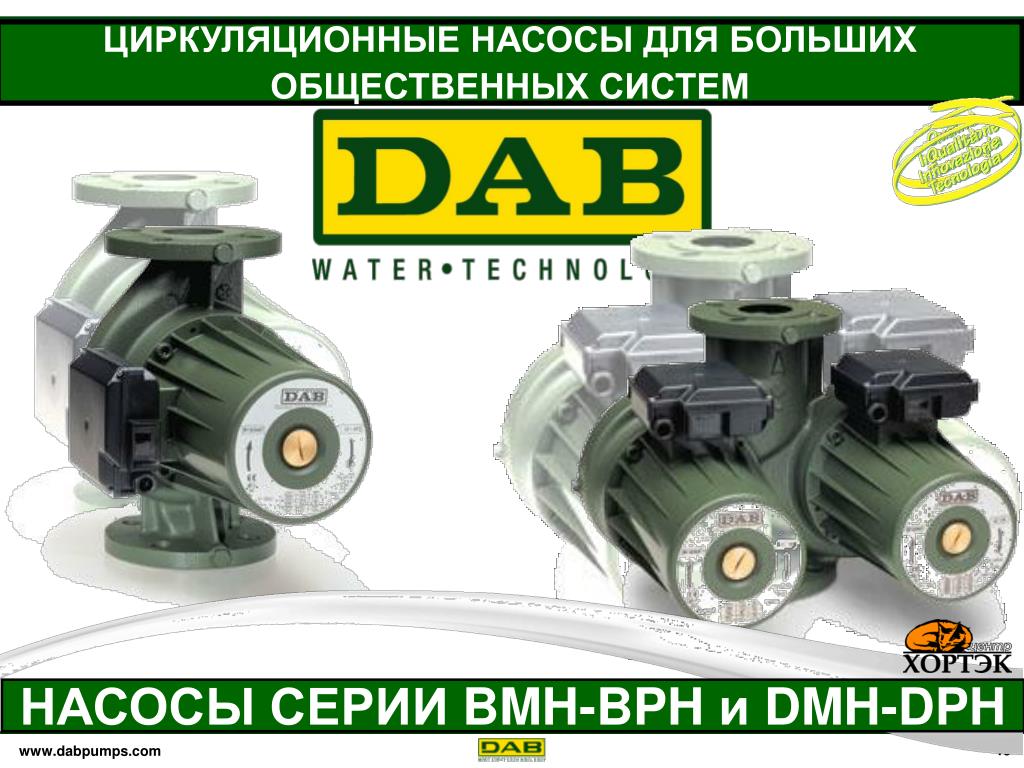

19. ЦИРКУЛЯЦИОННЫЕ НАСОСЫ ДЛЯ БОЛЬШИХ ОБЩЕСТВЕННЫХ СИСТЕМ НАСОСЫ СЕРИИ BMH-BPH и DMH-DPH

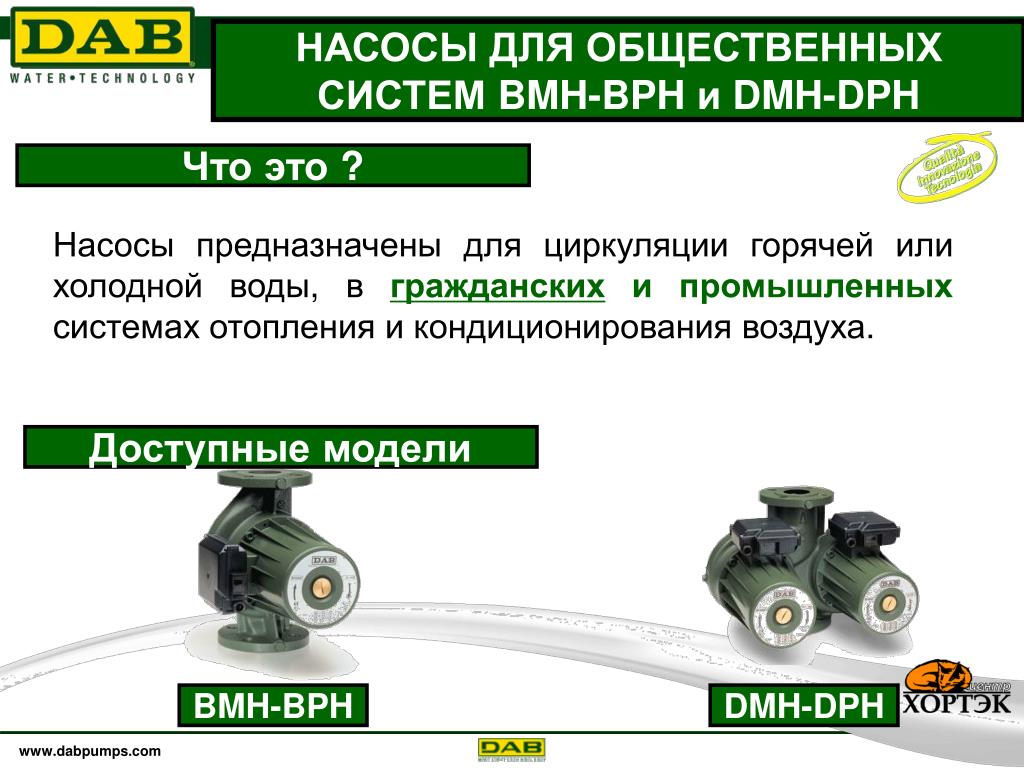

20. НАСОСЫ ДЛЯ ОБЩЕСТВЕННЫХ СИСТЕМ BMH-BPH и DMH-DPH Что это ? Насосы предназначены для циркуляции горячей или холодной воды, вгражданскихипромышленныхсистемах отопления и кондиционирования воздуха. Доступные модели BMH-BPH DMH-DPH

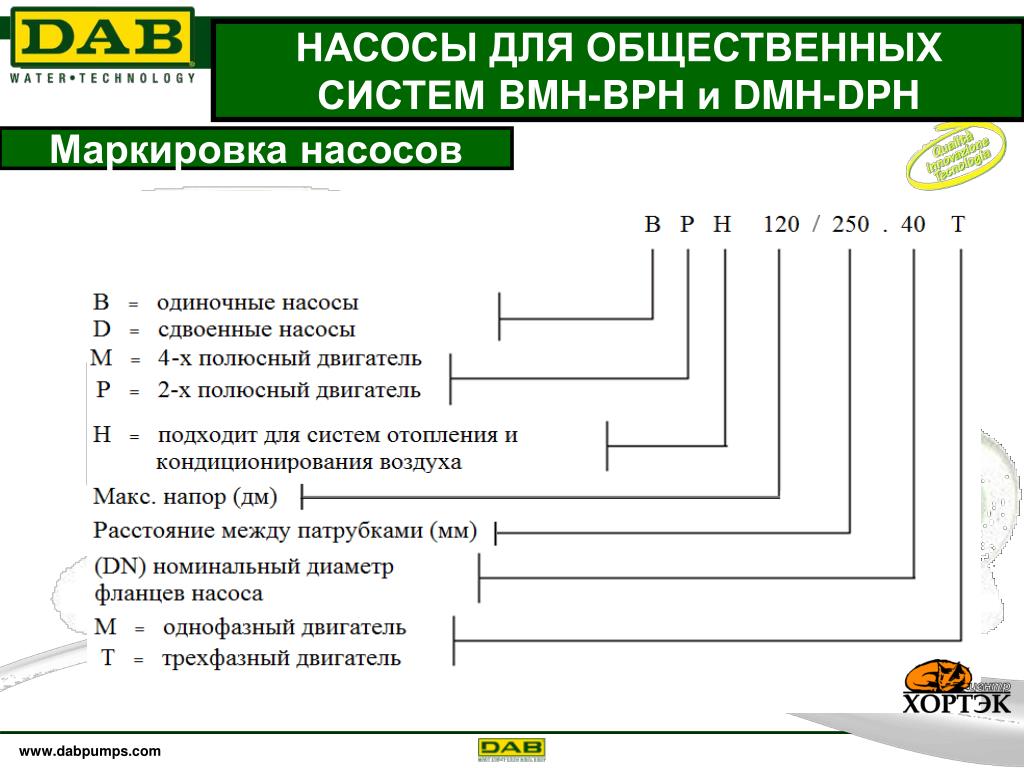

21. НАСОСЫ ДЛЯ ОБЩЕСТВЕННЫХ СИСТЕМ BMH-BPH и DMH-DPH Маркировка насосов

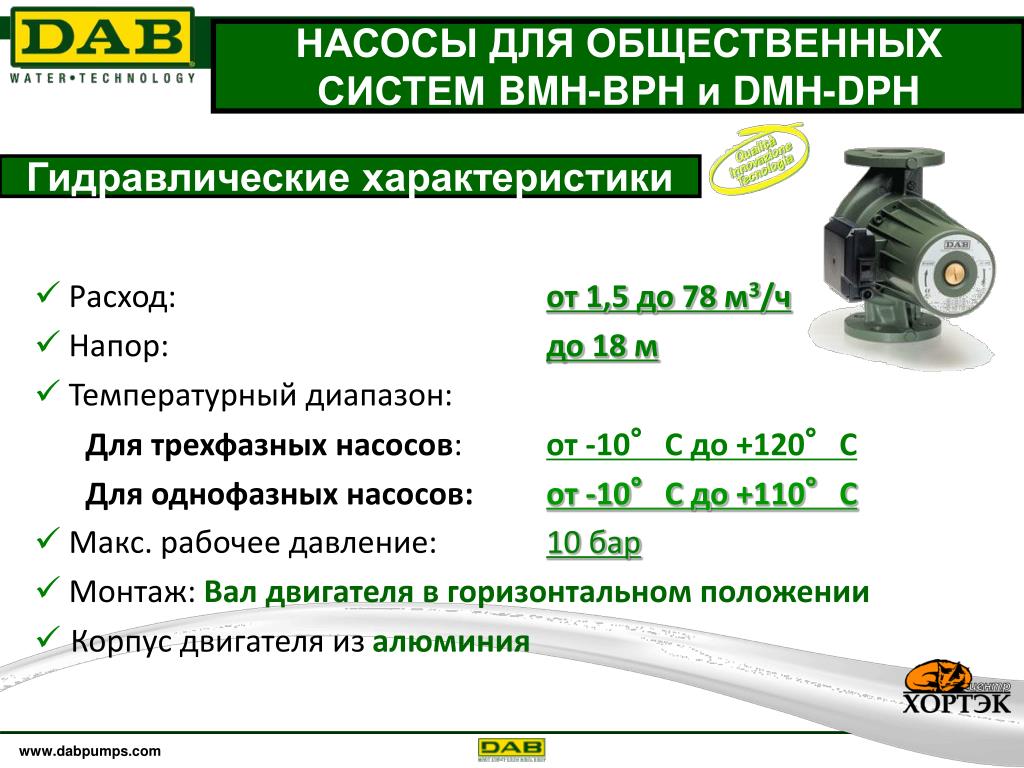

22. НАСОСЫ ДЛЯ ОБЩЕСТВЕННЫХ СИСТЕМ BMH-BPH и DMH-DPH Гидравлические характеристики • Расход: от 1,5 до 78 м3/ч • Напор: до 18 м • Температурный диапазон: Для трехфазных насосов: от -10°C до +120°C Для однофазных насосов: от -10°C до +110°C • Макс. рабочее давление: 10 бар • Монтаж: Вал двигателя в горизонтальном положении • Корпус двигателя изалюминия

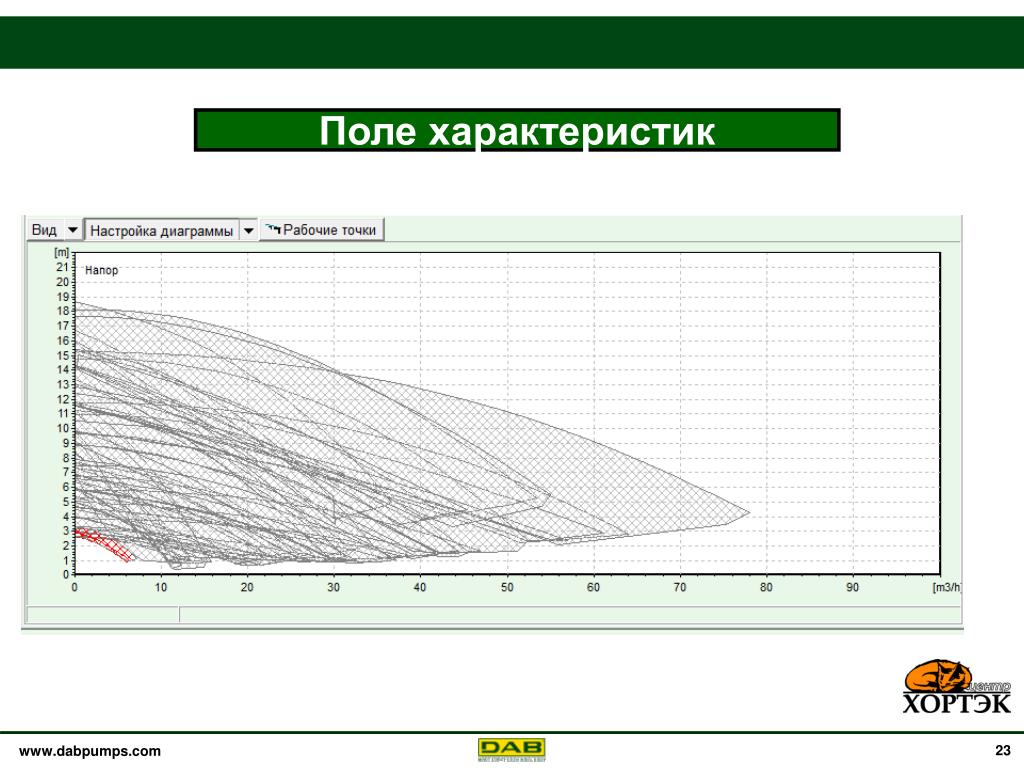

23. Поле характеристик

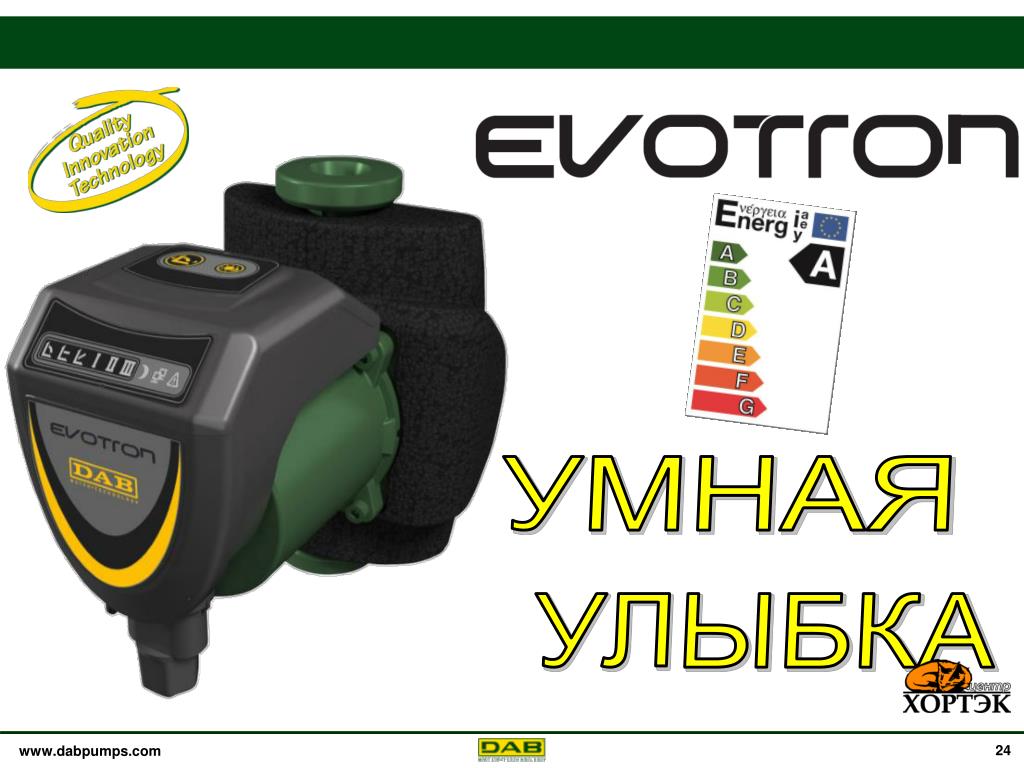

24. УМНАЯ УЛЫБКА

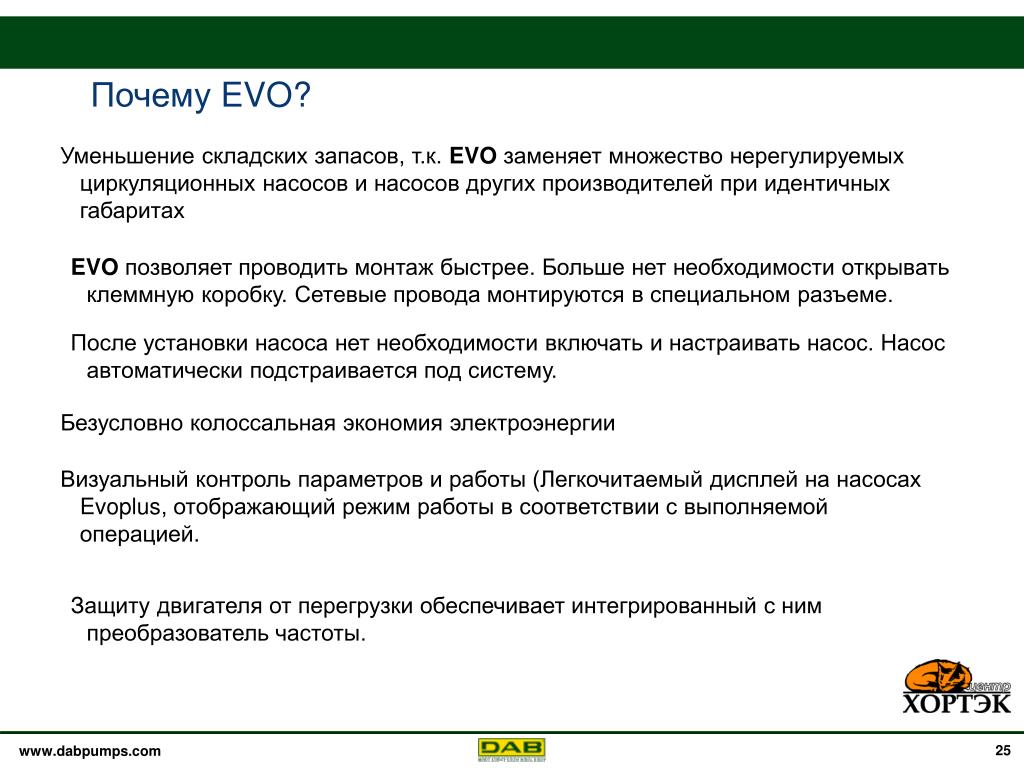

25. Почему EVO? Уменьшение складских запасов, т.к.EVO заменяет множество нерегулируемых циркуляционных насосов и насосов других производителей при идентичных габаритах EVOпозволяет проводить монтаж быстрее. Больше нет необходимости открывать клеммную коробку. Сетевые провода монтируются в специальном разъеме. После установки насоса нет необходимости включать и настраивать насос. Насос автоматически подстраивается под систему. Безусловно колоссальная экономия электроэнергии Визуальный контроль параметров и работы (Легкочитаемый дисплей на насосах Evoplus, отображающий режим работы в соответствии с выполняемой операцией. Защиту двигателя от перегрузки обеспечивает интегрированный с ним преобразователь частоты.

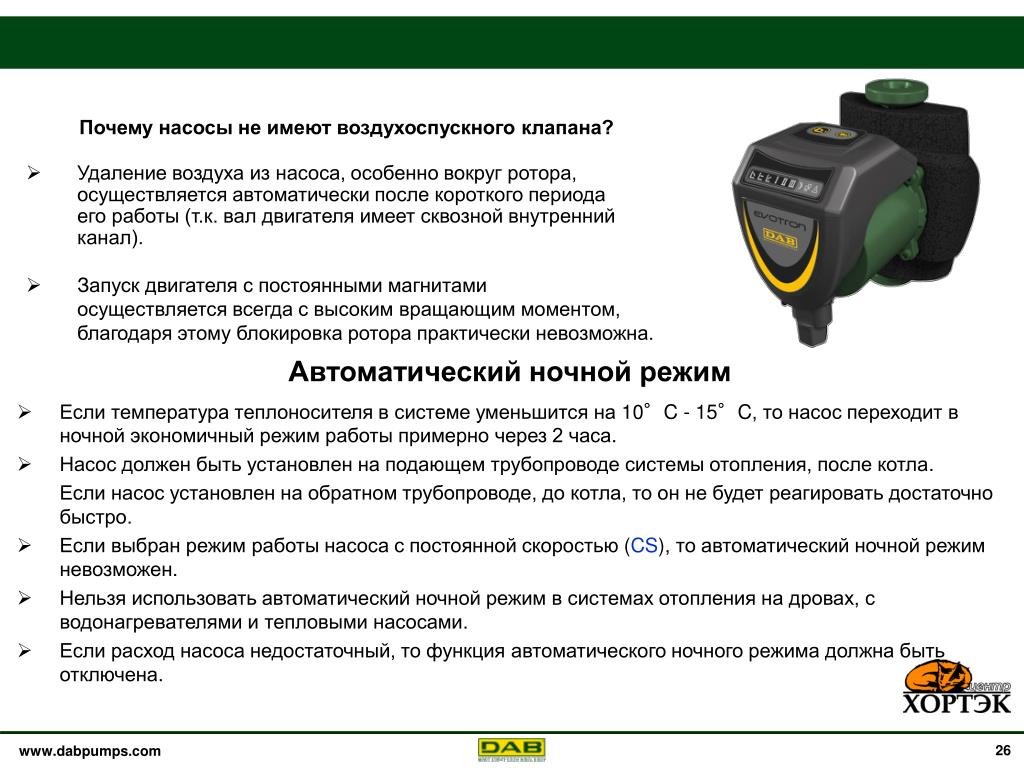

26. Почему насосы не имеют воздухоспускного клапана? • Удаление воздуха из насоса, особенно вокруг ротора, осуществляется автоматически после короткого периода его работы (т.к. вал двигателя имеет сквозной внутренний канал). • Запуск двигателя с постоянными магнитами осуществляется всегда с высоким вращающим моментом, благодаря этому блокировка ротора практически невозможна. Автоматический ночной режим • Если температура теплоносителя в системе уменьшится на 10°C - 15°C, то насос переходит в ночной экономичный режим работыпримерно через 2 часа. • Насос должен быть установлен на подающем трубопроводе системы отопления, после котла. Если насос установлен на обратном трубопроводе, до котла, то он не будет реагировать достаточно быстро. • Если выбран режим работы насоса с постоянной скоростью (CS), то автоматический ночной режим невозможен. • Нельзя использовать автоматический ночной режим в системах отопления на дровах, с водонагревателями и тепловыми насосами. • Если расход насоса недостаточный, то функция автоматического ночного режима должна быть отключена.

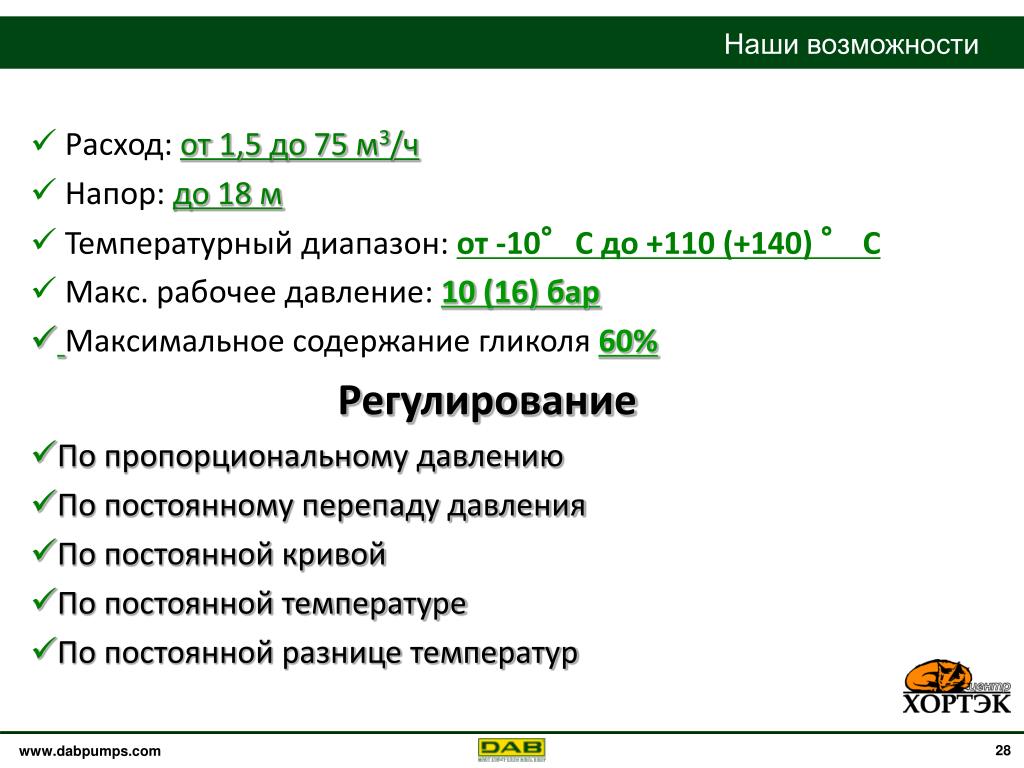

28. Наши возможности • Расход: от 1,5 до 75м3/ч • Напор: до 18 м • Температурный диапазон: от -10°C до +110 (+140) ° C • Макс. рабочее давление: 10 (16) бар • Максимальное содержание гликоля 60% • Регулирование • По пропорциональному давлению • По постоянному перепаду давления • По постоянной кривой • По постоянной температуре • По постоянной разнице температур

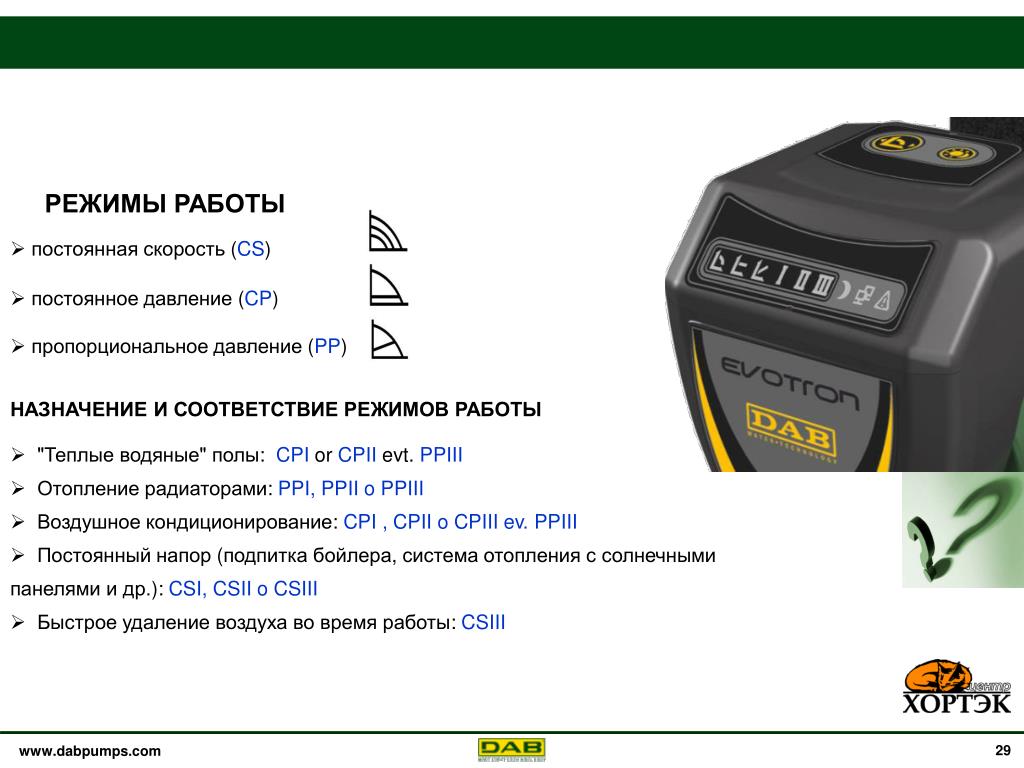

29. РЕЖИМЫ РАБОТЫ • постоянная скорость (CS) • постоянное давление (CP) • пропорциональное давление (PP) • НАЗНАЧЕНИЕ И СООТВЕТСТВИЕ РЕЖИМОВ РАБОТЫ • "Теплые водяные" полы: CPI or CPII evt. PPIII • Отопление радиаторами: PPI, PPII o PPIII • Воздушное кондиционирование: CPI , CPII o CPIII ev. PPIII • Постоянный напор (подпитка бойлера, система отопления с солнечными панелями и др.): CSI, CSII o CSIII • Быстрое удаление воздуха во время работы: CSIII

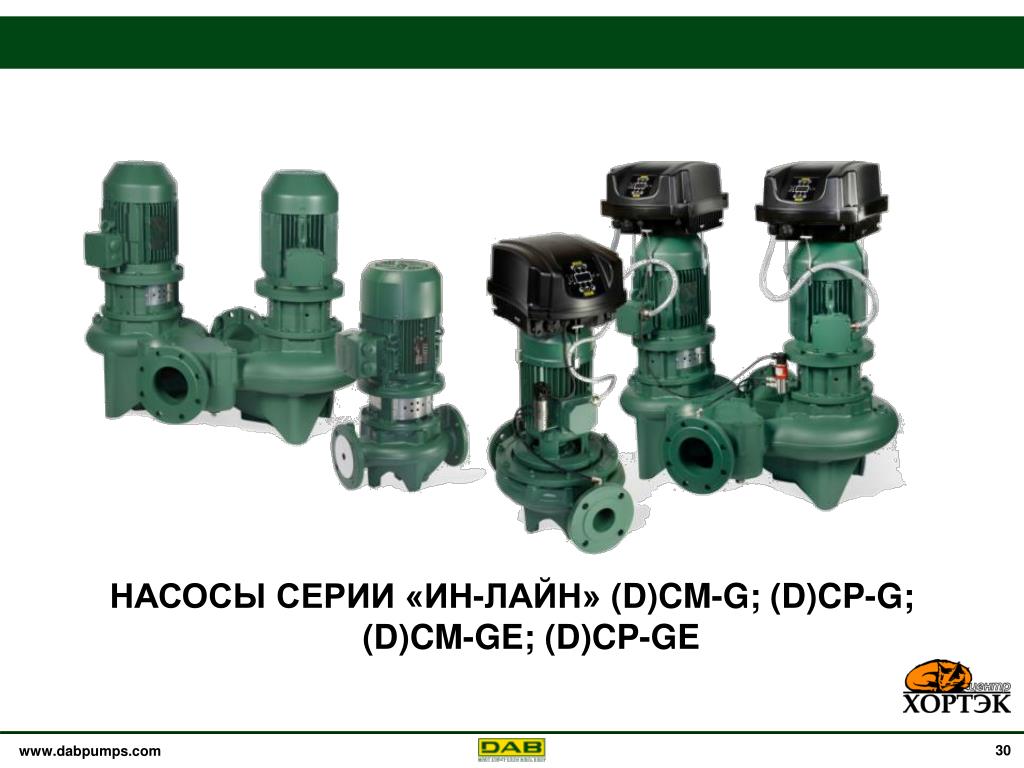

30. НАСОСЫ СЕРИИ «ИН-ЛАЙН» (D)CM-G; (D)CP-G; (D)CM-GE; (D)CP-GE

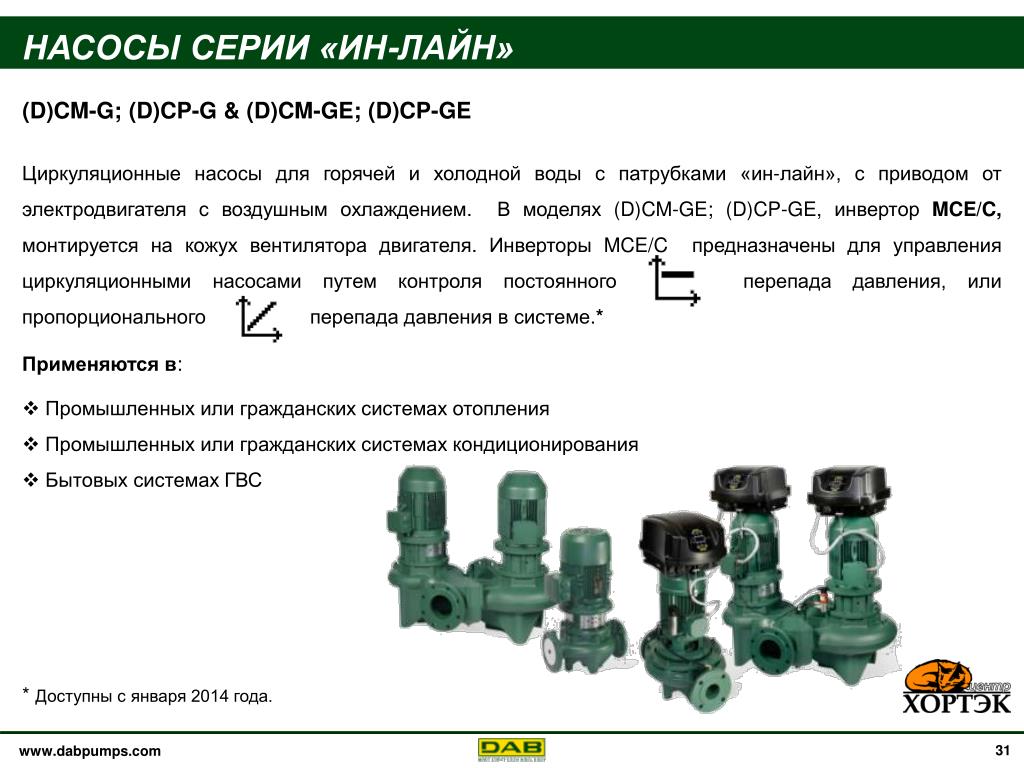

31. НАСОСЫ СЕРИИ «ИН-ЛАЙН» (D)CM-G; (D)CP-G & (D)CM-GE; (D)CP-GE • Циркуляционные насосы для горячей и холодной воды с патрубками «ин-лайн», с приводом от электродвигателя с воздушным охлаждением. В моделях (D)CM-GE; (D)CP-GE, инвертор MCE/C, монтируется на кожух вентилятора двигателя. Инверторы MCE/C предназначены для управления циркуляционными насосами путем контроля постоянного перепада давления, или пропорционального перепада давления в системе.* • Применяются в: • Промышленных или гражданских системах отопления • Промышленных или гражданских системах кондиционирования • Бытовых системах ГВС • * Доступны с января 2014 года.

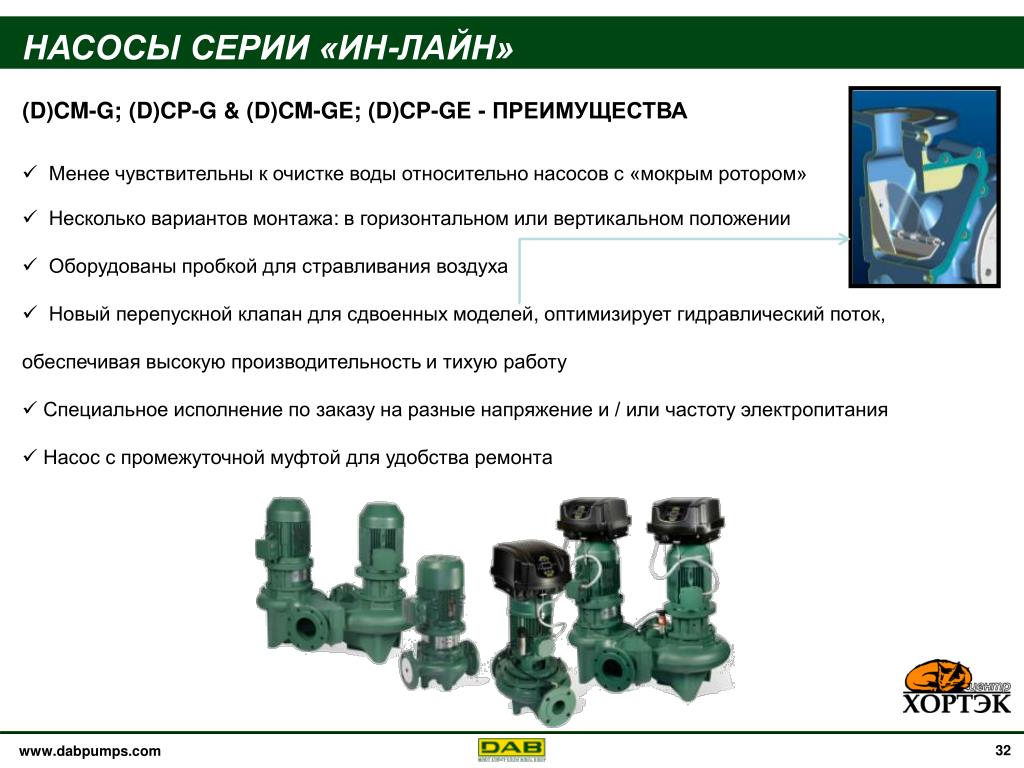

32. НАСОСЫ СЕРИИ «ИН-ЛАЙН» (D)CM-G; (D)CP-G & (D)CM-GE; (D)CP-GE - ПРЕИМУЩЕСТВА • Менее чувствительны к очистке воды относительно насосов с «мокрым ротором» • Несколько вариантов монтажа: в горизонтальном или вертикальном положении • Оборудованы пробкой для стравливания воздуха • Новыйперепускной клапан для сдвоенных моделей, оптимизирует гидравлический поток, обеспечивая высокую производительность и тихую работу • Специальное исполнение по заказу на разные напряжение и / или частоту электропитания • Насос с промежуточной муфтой для удобства ремонта

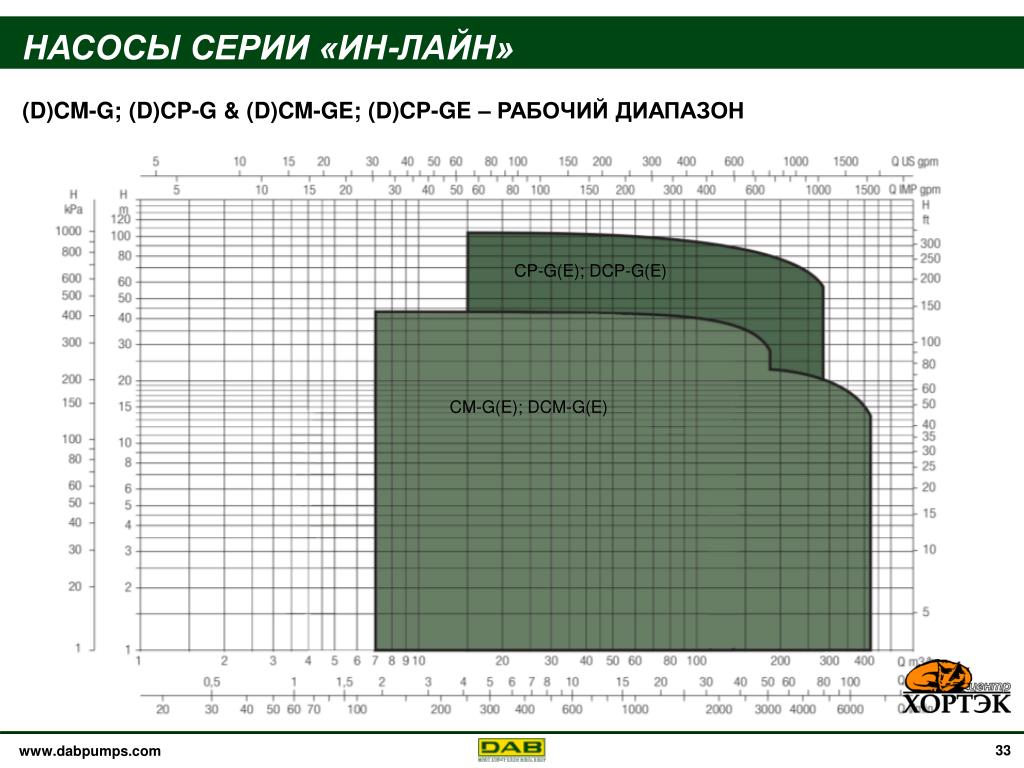

33. НАСОСЫ СЕРИИ «ИН-ЛАЙН» (D)CM-G; (D)CP-G & (D)CM-GE; (D)CP-GE – РАБОЧИЙ ДИАПАЗОН CP-G(E); DCP-G(E) CM-G(E); DCM-G(E)

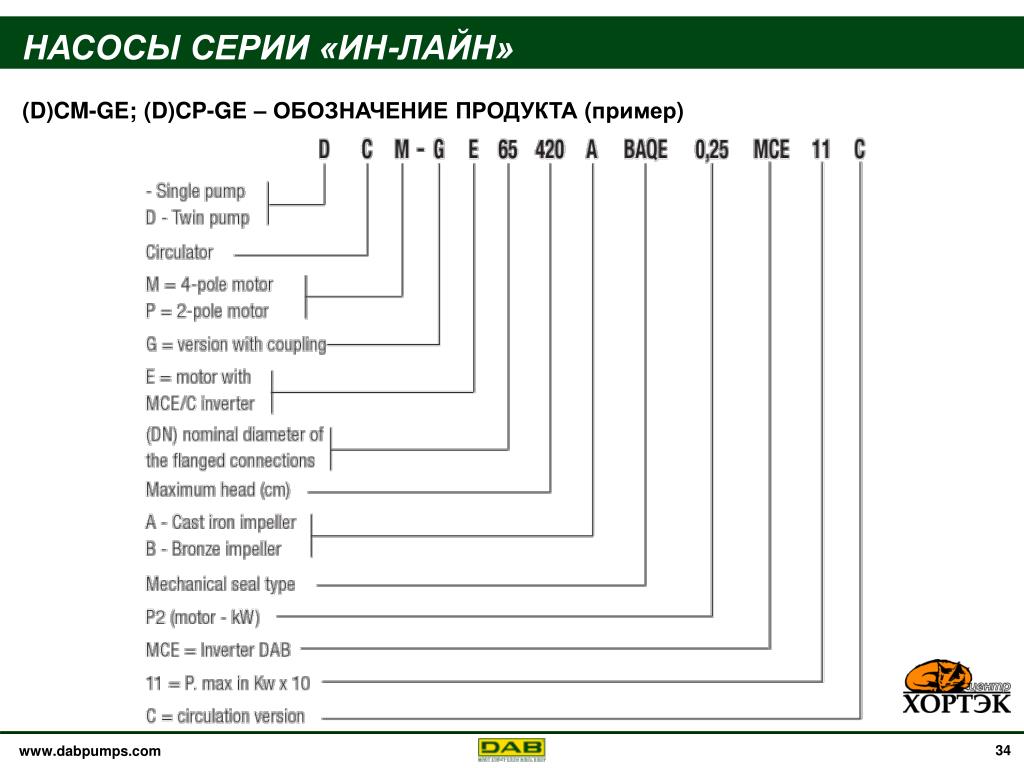

34. НАСОСЫ СЕРИИ «ИН-ЛАЙН» (D)CM-GE; (D)CP-GE – ОБОЗНАЧЕНИЕ ПРОДУКТА (пример)

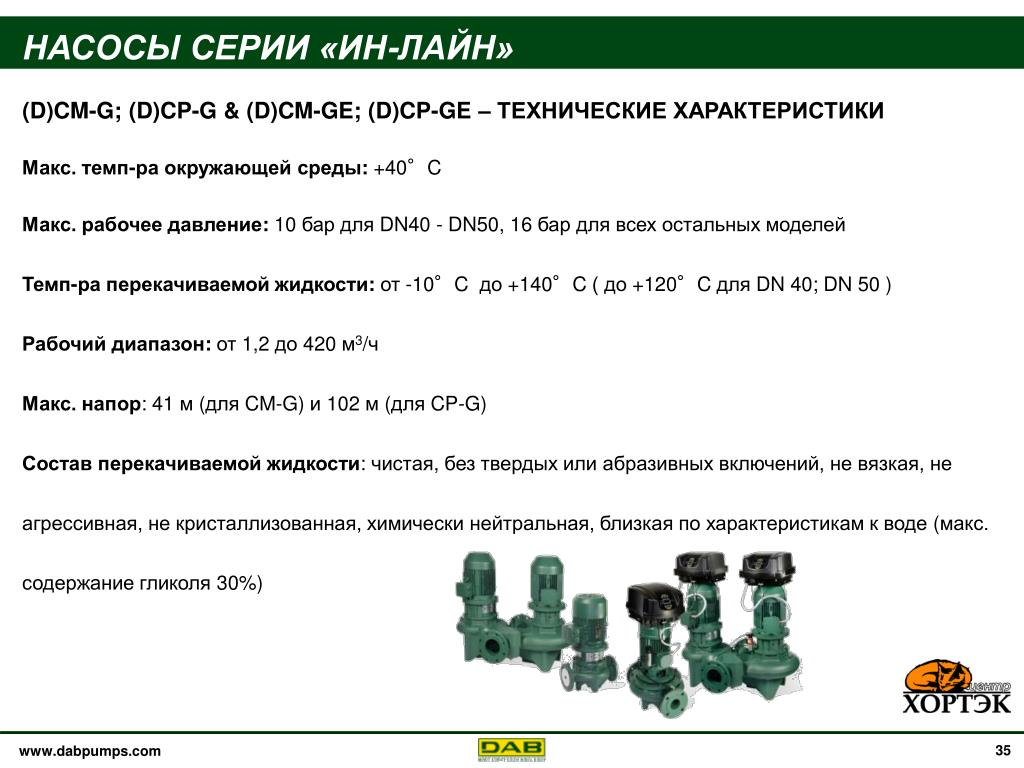

35. НАСОСЫ СЕРИИ «ИН-ЛАЙН» (D)CM-G; (D)CP-G & (D)CM-GE; (D)CP-GE – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Макс. темп-ра окружающей среды: +40°C Макс.рабочее давление: 10 бардля DN40 - DN50, 16 бар для всех остальных моделей Темп-ра перекачиваемой жидкости: от -10°C до +140°C ( до +120°C для DN 40; DN 50) Рабочий диапазон: от 1,2 до 420 м3/ч Макс. напор: 41 м (для CM-G)и 102 м (для CP-G) Состав перекачиваемой жидкости: чистая, без твердых или абразивных включений, не вязкая, не агрессивная, не кристаллизованная, химически нейтральная, близкая по характеристикам к воде (макс. содержание гликоля 30%)

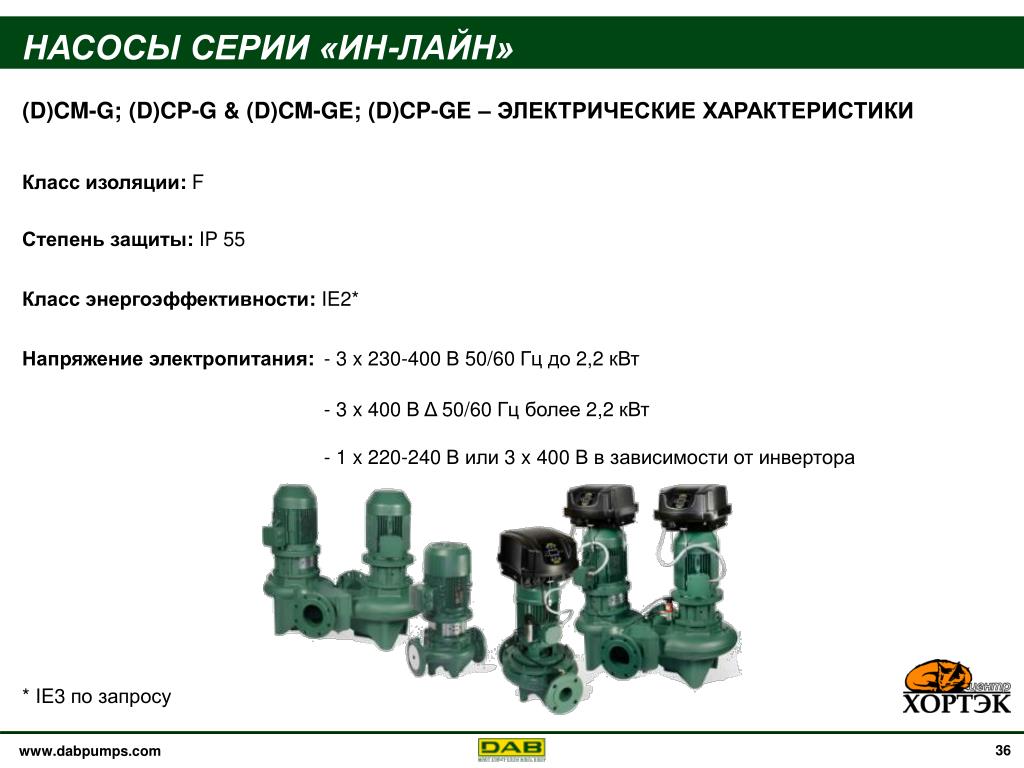

36. НАСОСЫ СЕРИИ «ИН-ЛАЙН» (D)CM-G; (D)CP-G & (D)CM-GE; (D)CP-GE – ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Класс изоляции: F Степень защиты: IP 55 Класс энергоэффективности: IE2* Напряжение электропитания:- 3 x 230-400 В 50/60 Гцдо 2,2 кВт - 3 x 400 ВΔ 50/60 Гц более 2,2 кВт - 1 x 220-240 Вили 3 x 400 Вв зависимости от инвертора * IE3 по запросу

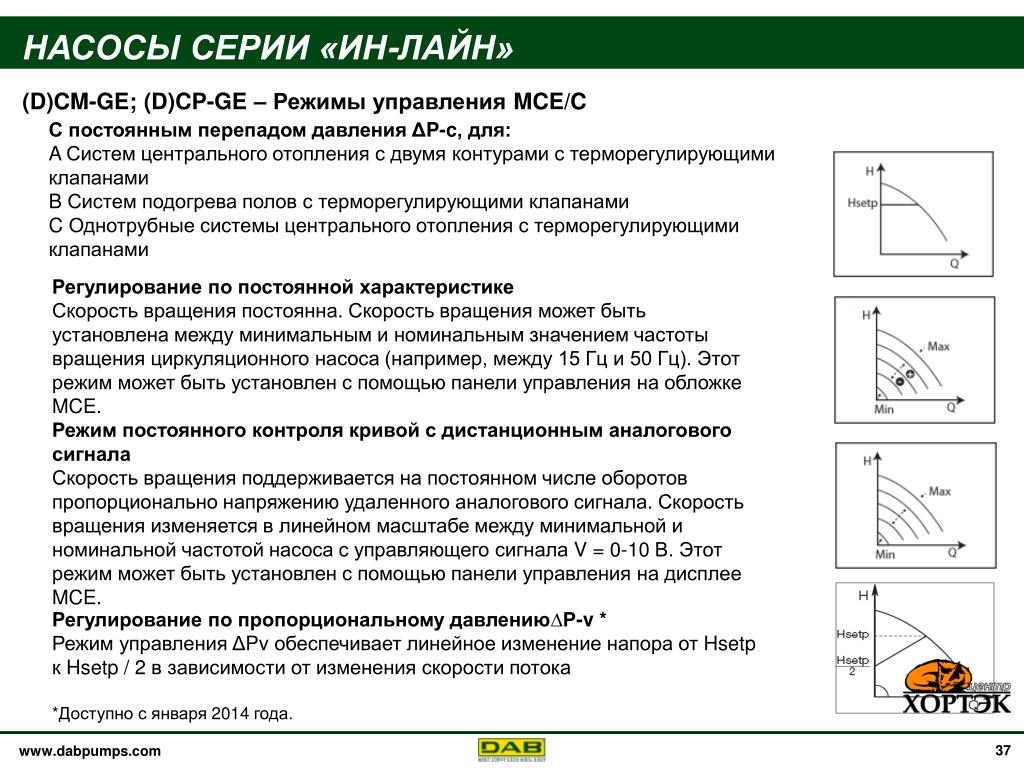

37. НАСОСЫ СЕРИИ «ИН-ЛАЙН» (D)CM-GE; (D)CP-GE – Режимы управления MCE/C С постоянным перепадом давленияΔP-c, для: A Систем центрального отопления с двумя контурами с терморегулирующими клапанами B Систем подогрева полов с терморегулирующими клапанами C Однотрубные системы центрального отопления с терморегулирующими клапанами Регулирование по постоянной характеристике Скорость вращения постоянна. Скорость вращения может быть установлена между минимальным и номинальным значением частоты вращения циркуляционного насоса (например, между 15 Гц и 50 Гц). Этот режим может быть установлен с помощью панели управления на обложке MCE. Режим постоянного контроля кривой с дистанционным аналогового сигнала Скорость вращения поддерживается на постоянном числе оборотов пропорционально напряжению удаленного аналогового сигнала. Скорость вращения изменяется в линейном масштабе между минимальной и номинальной частотой насоса с управляющего сигнала V = 0-10 В. Этот режим может быть установлен с помощью панели управления на дисплее MCE. Регулирование по пропорциональному давлению∆P-v * Режим управления ΔPv обеспечивает линейное изменение напора от Hsetp к Hsetp / 2 в зависимости от изменения скорости потока *Доступно с января 2014 года.

38. MADE IN ITALY
