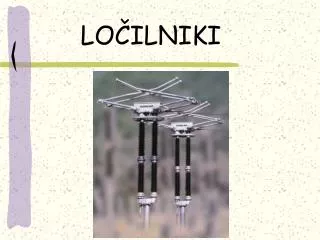

  1. LOČILNIKI

  2. Naloge ločilnikov: • Služi za zagotavljanje vidne prekinitve tokokroga, • V vklopljenem položaju mora vzdržati pogoje kratkega stika, • Izklope lahko vršimo samo v praznem teku in izjemoma za manjše moči (10 in 20 kV vodi ter transformatorji do 400 kVA), • Uporabljajo se samo v kombinaciji z odklopnikom,

  3. Ločilnik omogoča tudi prevezave med tokokrogi v breznapetostnem stanju • Odlika ločilnika je enostavnost in velika pomembnost.

  4. Izvedbe ločilnikov do 35 kV: • Do 35 kV jih uporabljamo za zunanjo in notranjo montažo v tripolni izvedbi, • Kontakti so lahko nožasti ali drsni, • Poznamo tudi progovni ločilnik, ki služi za ločevanje vodov in izklop neobremenjenih TP.

  5. Nožasti ločilnik za notranjo montažo:

  6. Izvedbe ločilnikov nad 35 kV: • Nad 35 kV se uporabljajo le ločilniki za zunanjo montažo v enopolni izvedbi, • Odpiranje kontaktov je lahko: vrtljivo, vertikalno, horizontalno, škarjasto in pantografsko

  7. Ločilniki z ozemljitvenimi noži: • Ozemljitveni ločilnik ob izklopu glavnih kontaktov daljnovod ozemlji, • Glavni in ozemljitveni noži morajo biti medsebojno blokirani z mehansko blokado, • Uporabljamo tudi poseben ločilnik z ozemljilnim stikalom, ki ima nepomični in pomični kontakt na ločenih podstavkih.

  8. Varovalčni ločilnik: • To so ločilniki, ki imajo prigrajeno VN varovalko, • Uporabljamo jih za montažo na drog in samodejno izpadejo ob okvari

  9. Za izbiro ločilnika potrebujemo podatke: • Nazivno napetost in stopnjo izolacije Si (kV), • Nazivni tok (A), • Kratkotrajni zdržni tok (1 s), • Temenski zdržni tok (kA).
