  1. 10. ベクトル処理 五島 正裕

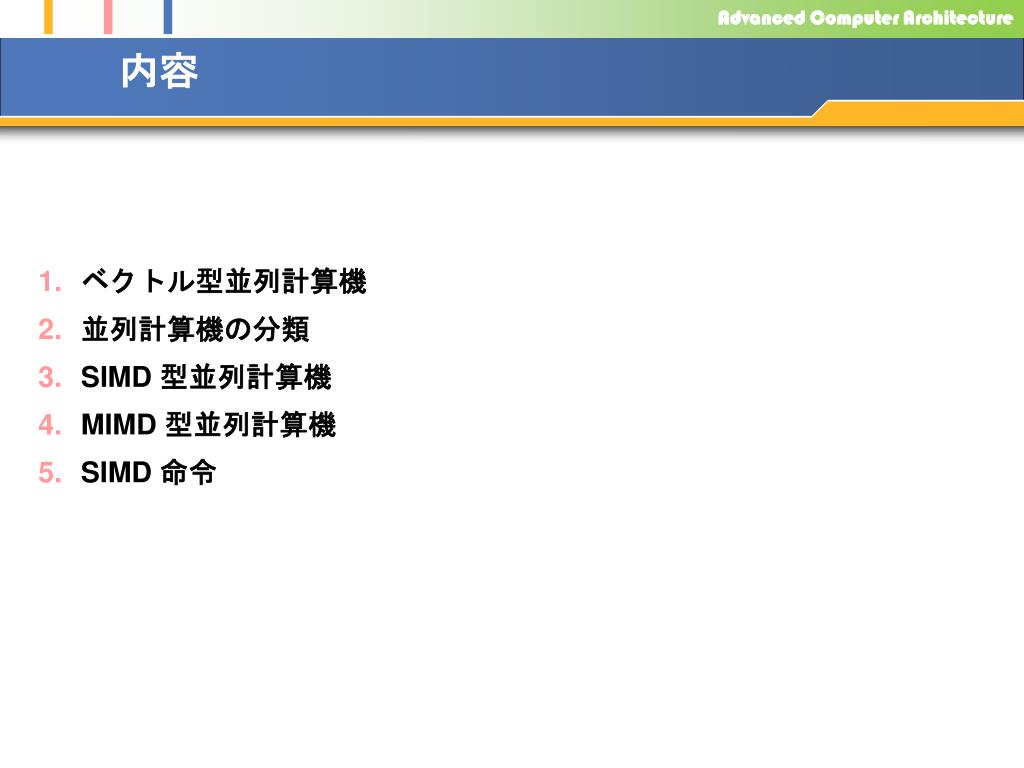

  2. 内容 • ベクトル型並列計算機 • 並列計算機の分類 • SIMD 型並列計算機 • MIMD 型並列計算機 • SIMD 命令

  3. ベクトル型並列計算機

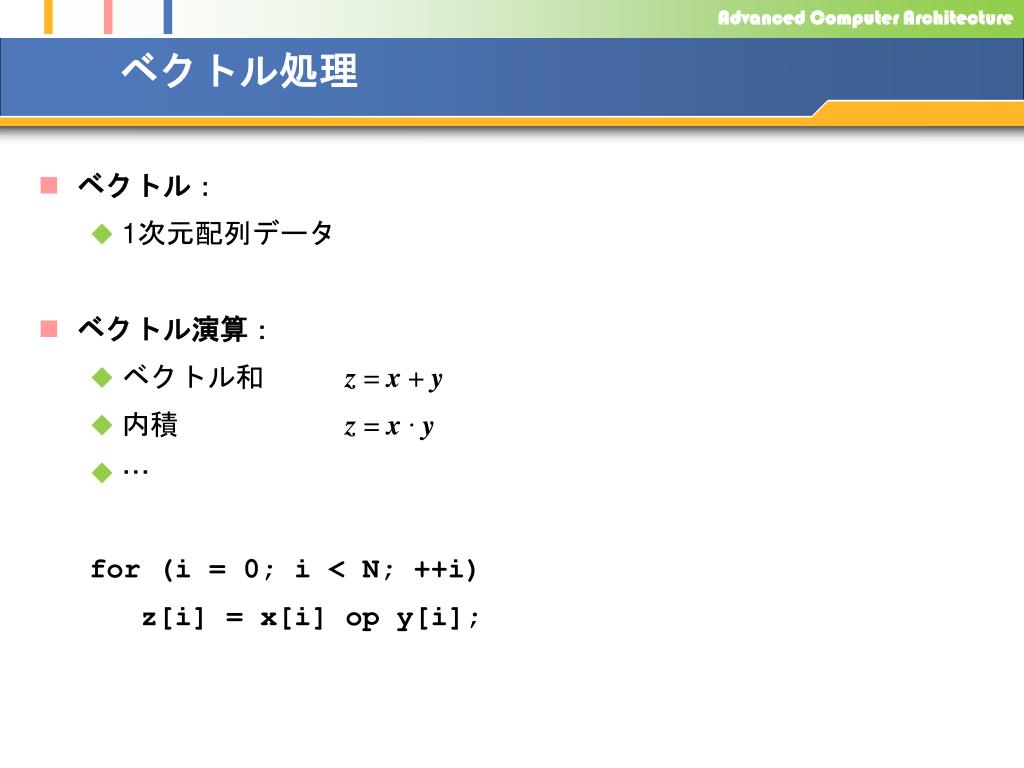

  4. ベクトル処理 • ベクトル： • 1次元配列データ • ベクトル演算： • ベクトル和 z = x + y • 内積　　　z = x∙y • … for (i = 0; i < N; ++i) z[i] = x[i] op y[i];

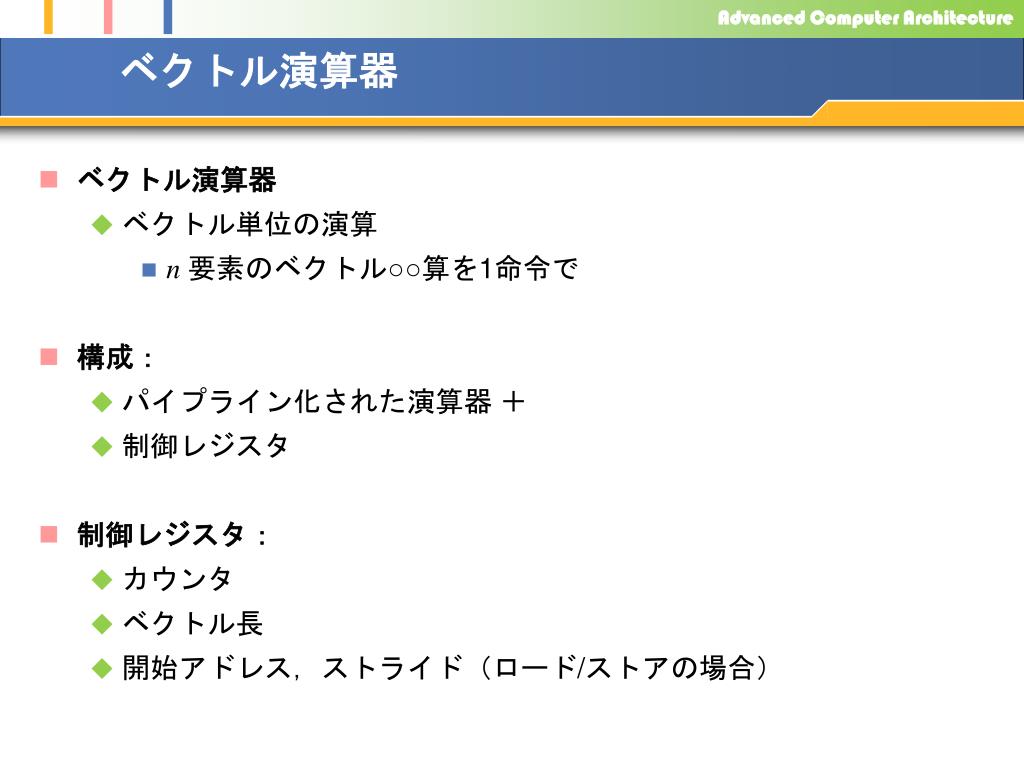

  5. ベクトル演算器 • ベクトル演算器 • ベクトル単位の演算 • n 要素のベクトル○○算を1命令で • 構成： • パイプライン化された演算器 ＋ • 制御レジスタ • 制御レジスタ： • カウンタ • ベクトル長 • 開始アドレス，ストライド（ロード/ストアの場合）

  6. ベクトル型並列計算機 64本 x 256語 x 64b ベクトル ロード ユニット 主記憶 ベクトル レジスタ ベクトル 加算器 ベクトル 乗算器 x8 セット ベクトル 除算器 ベクトル ○○器 ベクトル ストア ユニット キャッシュ スカラ レジスタ スカラ ユニット

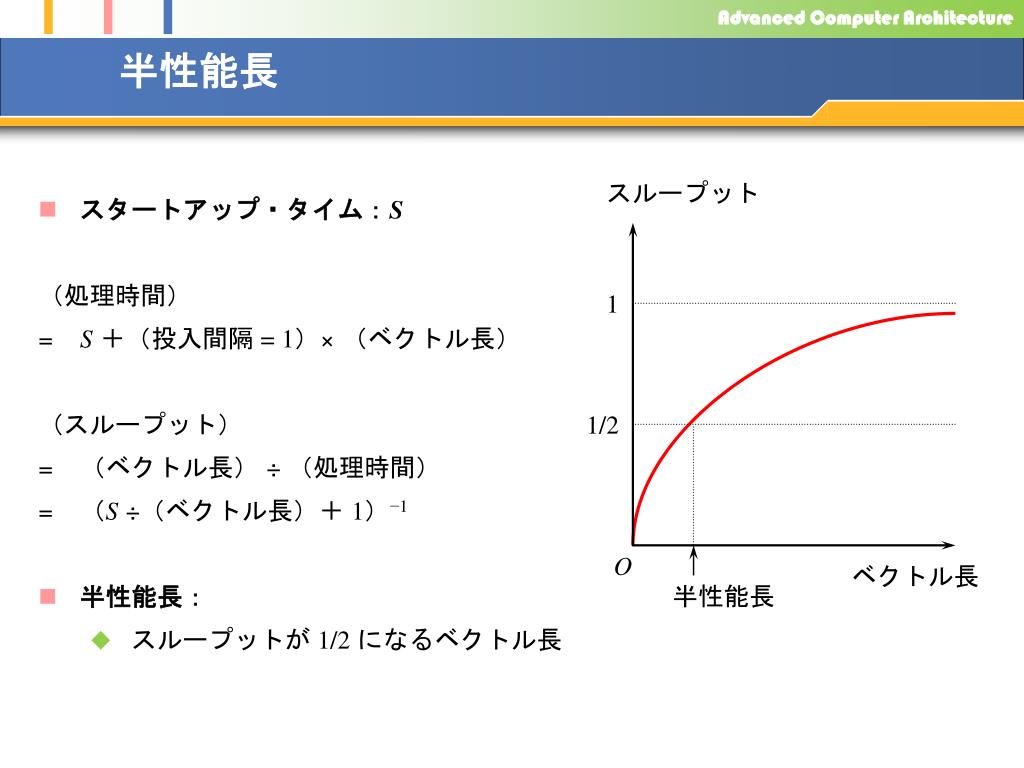

  7. 半性能長 • スタートアップ・タイム：S （処理時間） • S＋（投入間隔 = 1）× （ベクトル長） （スループット） • （ベクトル長） ÷ （処理時間） • （S ÷（ベクトル長）＋ 1）−1 • 半性能長： • スループットが 1/2になるベクトル長 スループット 1 1/2 O ベクトル長 半性能長

  8. ベクトル処理とスパコン • 昔，マルチメディアとか なかったころ， • ベクトル処理といえば， • 大規模数値処理 • ベクトル・マシンといえば， • スパコンの代名詞 • PVP (Parallel Vector Processor)

  9. ベクトル処理とスパコン • 日本のベクトル・スパコン • Cray を打ち負かした • 貿易摩擦 • 「公的機関でちょっと速い計算機を買うときは国際競争入札に」 • 地球シミュレータ (NEC) • Sputnik にちなんで“Computnik”と呼ばれた • 最後のベクトル・スパコン？ • PC クラスタに押されて消える？

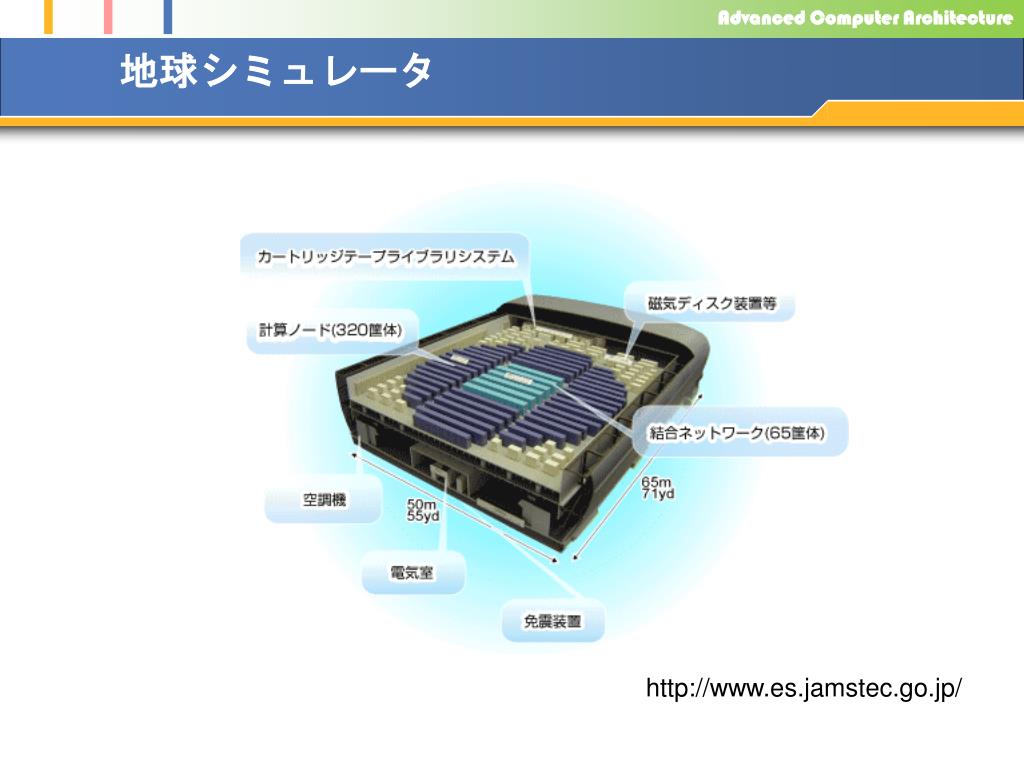

  10. 地球シミュレータ http://www.es.jamstec.go.jp/

  11. 並列計算機の分類

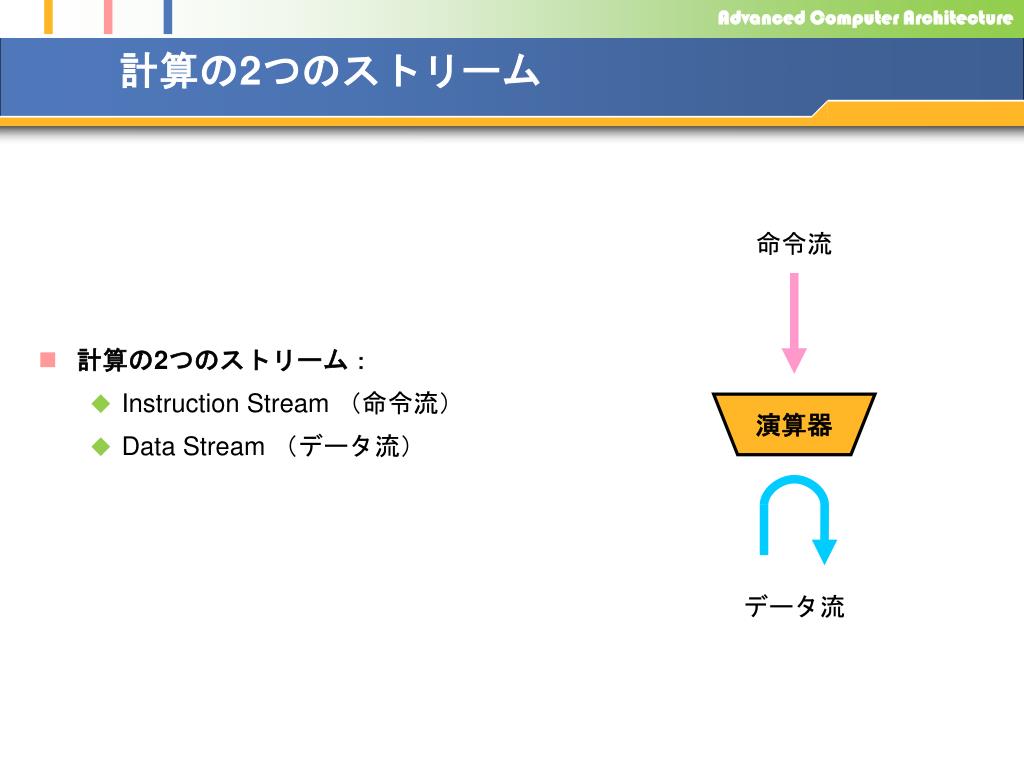

  12. 計算の2つのストリーム • 計算の2つのストリーム： • Instruction Stream （命令流） • Data Stream （データ流） 命令流 演算器 データ流

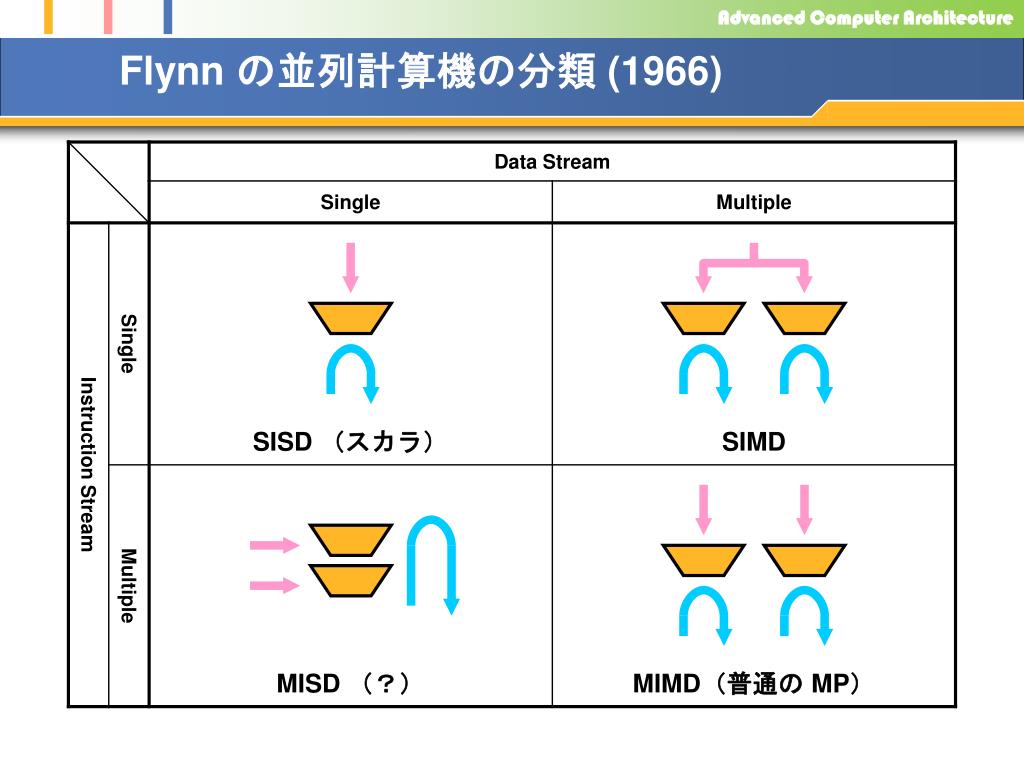

  13. Flynn の並列計算機の分類 (1966)

  14. SIMD 型並列計算機

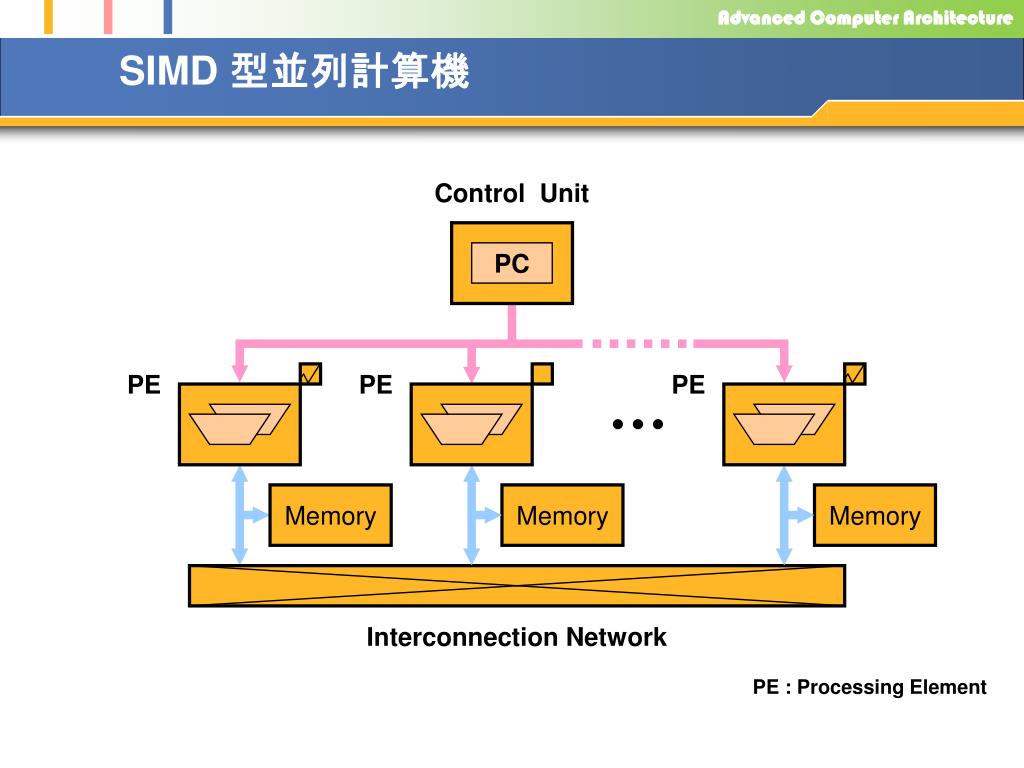

  15. SIMD 型並列計算機 Control Unit PC PE PE PE Memory Memory Memory Interconnection Network PE : Processing Element

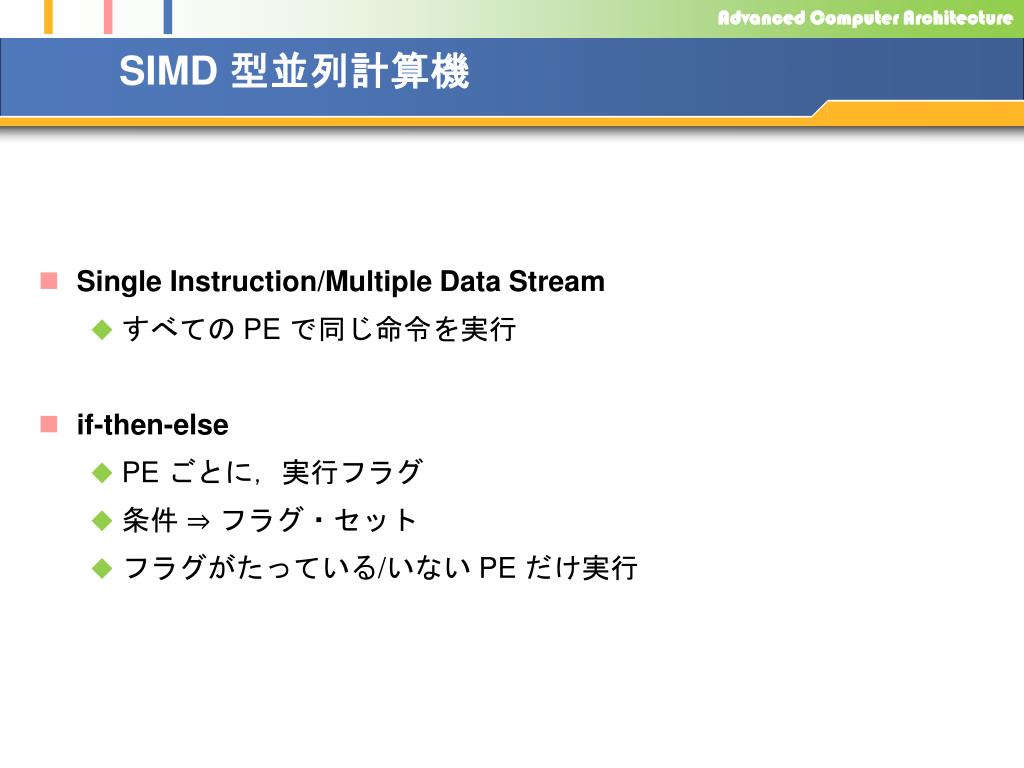

  16. SIMD 型並列計算機 • Single Instruction/Multiple Data Stream • すべての PE で同じ命令を実行 • if-then-else • PE ごとに，実行フラグ • 条件 ⇒ フラグ・セット • フラグがたっている/いない PE だけ実行

  17. SIMD 型並列計算機の利点/欠点 （当時） • 利点： • コントロール・ユニットが1つですむので，安い • すべての PE で同じことをするので，プログラミングが容易 • 欠点： • スケーラブル (scalable) でない • 多数の PE に命令を放送するのは困難 • if-then-else の実行効率が低い

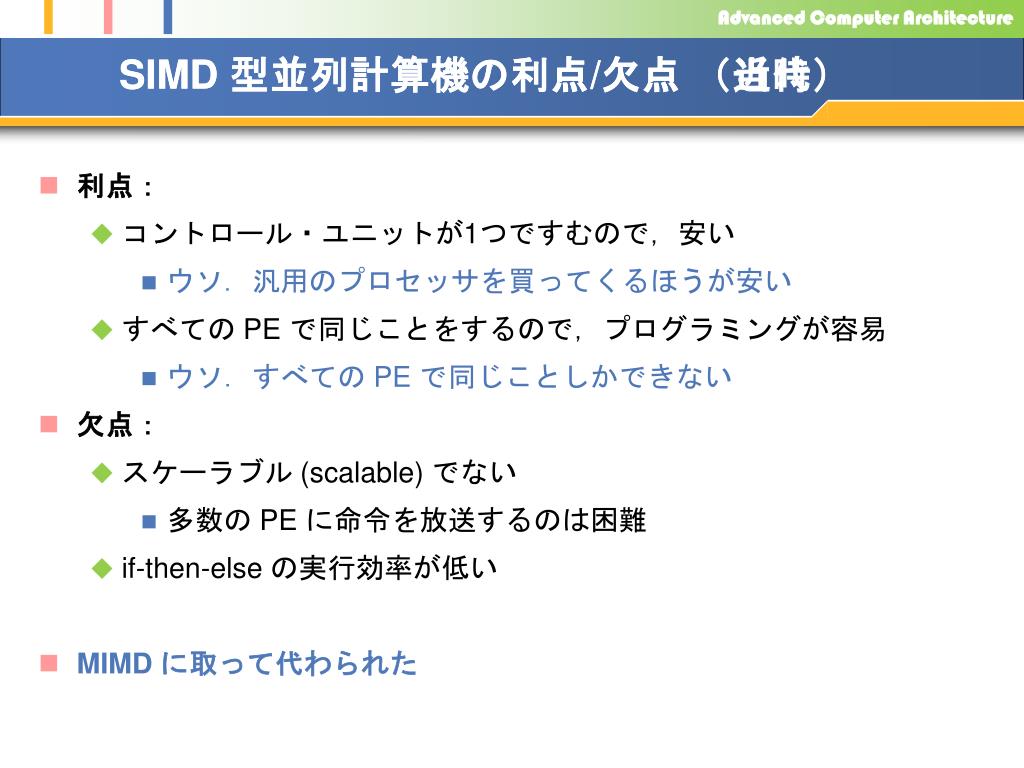

  18. SIMD 型並列計算機の利点/欠点 （近代） SIMD 型並列計算機の利点/欠点 （当時） • 利点： • コントロール・ユニットが1つですむので，安い • ウソ．汎用のプロセッサを買ってくるほうが安い • すべての PE で同じことをするので，プログラミングが容易 • ウソ．すべての PE で同じことしかできない • 欠点： • スケーラブル (scalable) でない • 多数の PE に命令を放送するのは困難 • if-then-else の実行効率が低い • MIMD に取って代わられた

  19. PC PC PC SIMD 型並列計算機 MIMD 型並列計算機 Control Unit PE PE PE Memory Memory Memory Interconnection Network PE : Processing Element

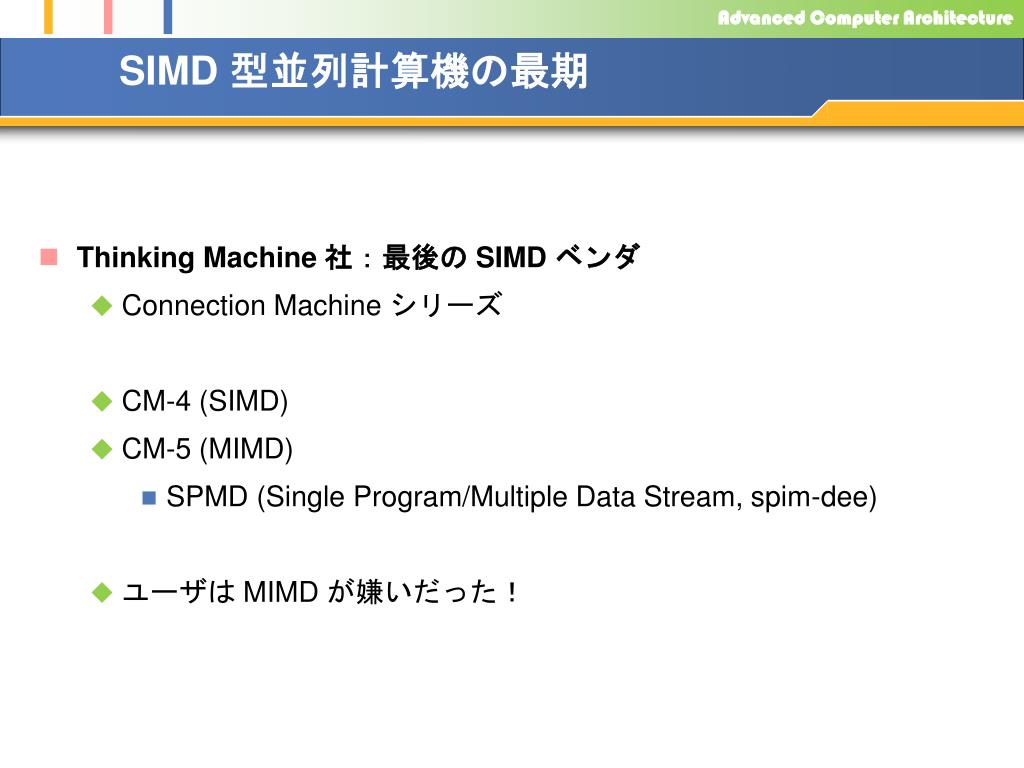

  20. SIMD 型並列計算機の最期 • Thinking Machine 社：最後の SIMD ベンダ • Connection Machine シリーズ • CM-4 (SIMD) • CM-5 (MIMD) • SPMD (Single Program/Multiple Data Stream, spim-dee) • ユーザは MIMD が嫌いだった！

  21. MIMD 型並列計算機

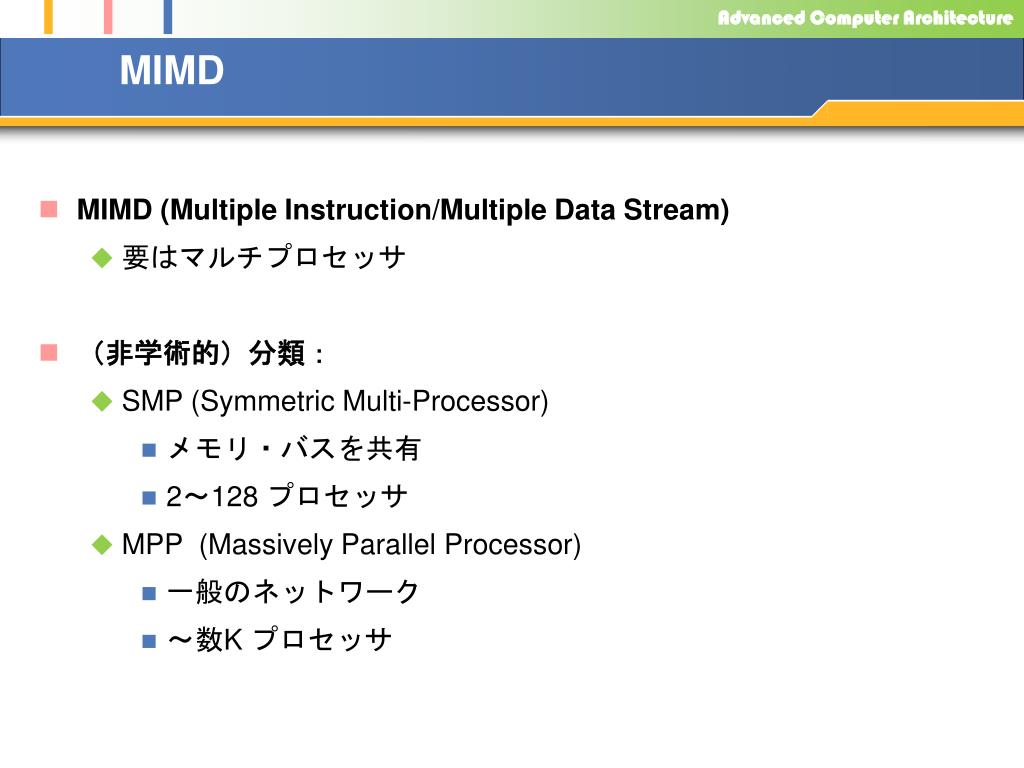

  22. MIMD • MIMD (Multiple Instruction/Multiple Data Stream) • 要はマルチプロセッサ • （非学術的）分類： • SMP (Symmetric Multi-Processor) • メモリ・バスを共有 • 2～128 プロセッサ • MPP (Massively Parallel Processor) • 一般のネットワーク • ～数K プロセッサ

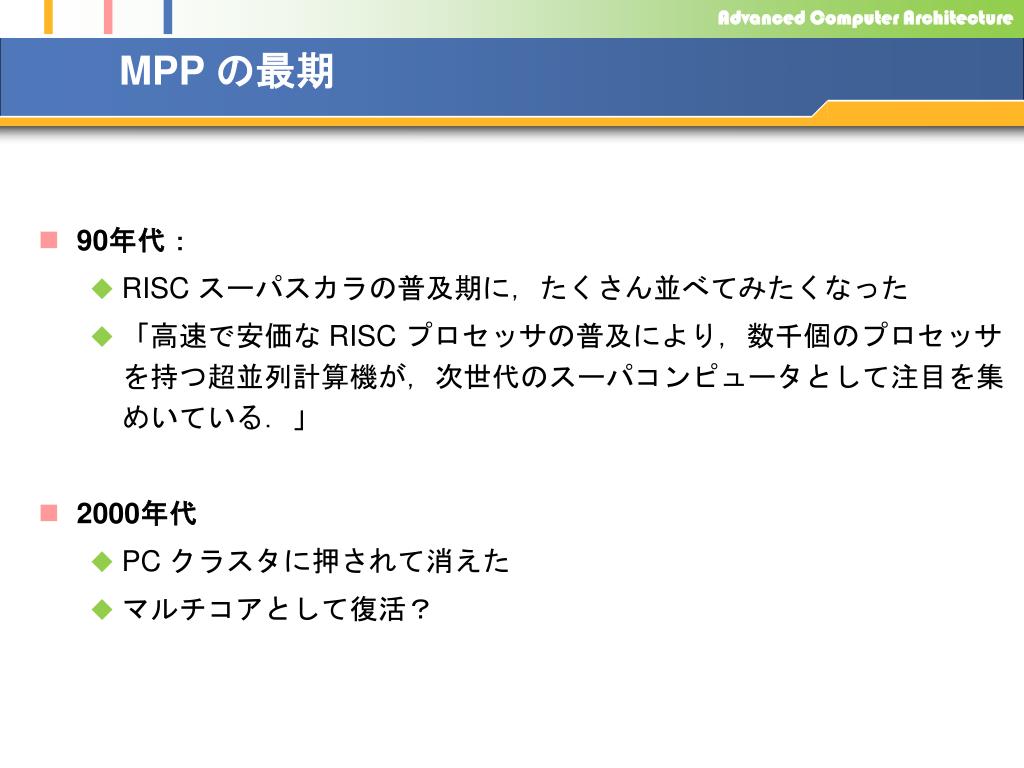

  23. MPP の最期 • 90年代： • RISC スーパスカラの普及期に，たくさん並べてみたくなった • 「高速で安価な RISC プロセッサの普及により，数千個のプロセッサを持つ超並列計算機が，次世代のスーパコンピュータとして注目を集めいている．」 • 2000年代 • PC クラスタに押されて消えた • マルチコアとして復活？

  24. SIMD 命令

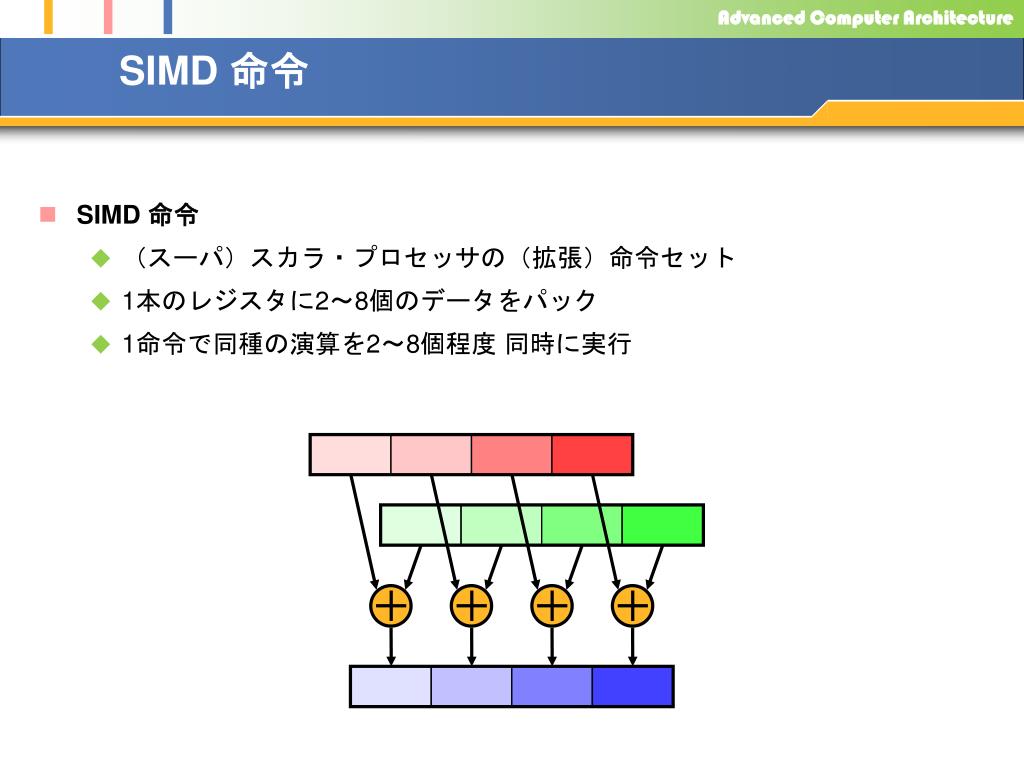

  25. SIMD 命令 • SIMD 命令 • （スーパ）スカラ・プロセッサの（拡張）命令セット • 1本のレジスタに2～8個のデータをパック • 1命令で同種の演算を2～8個程度 同時に実行

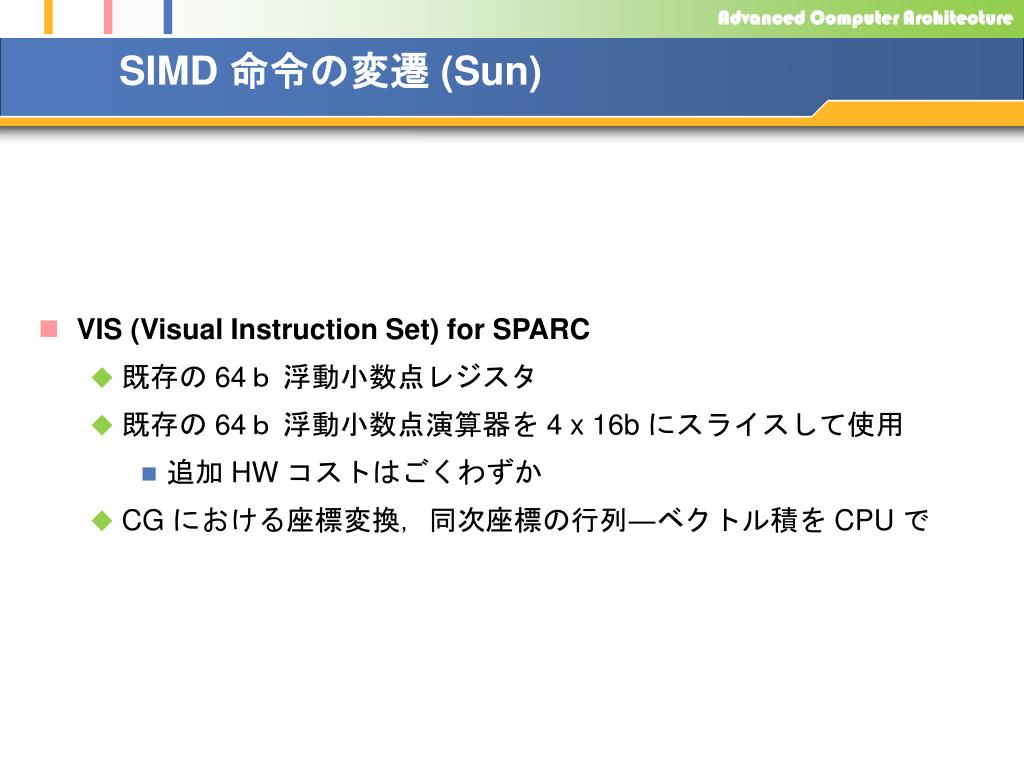

  26. SIMD 命令の変遷 (Sun) • VIS (Visual Instruction Set) for SPARC • 既存の 64ｂ 浮動小数点レジスタ • 既存の 64ｂ 浮動小数点演算器を 4 x 16b にスライスして使用 • 追加 HW コストはごくわずか • CG における座標変換，同次座標の行列―ベクトル積を CPU で

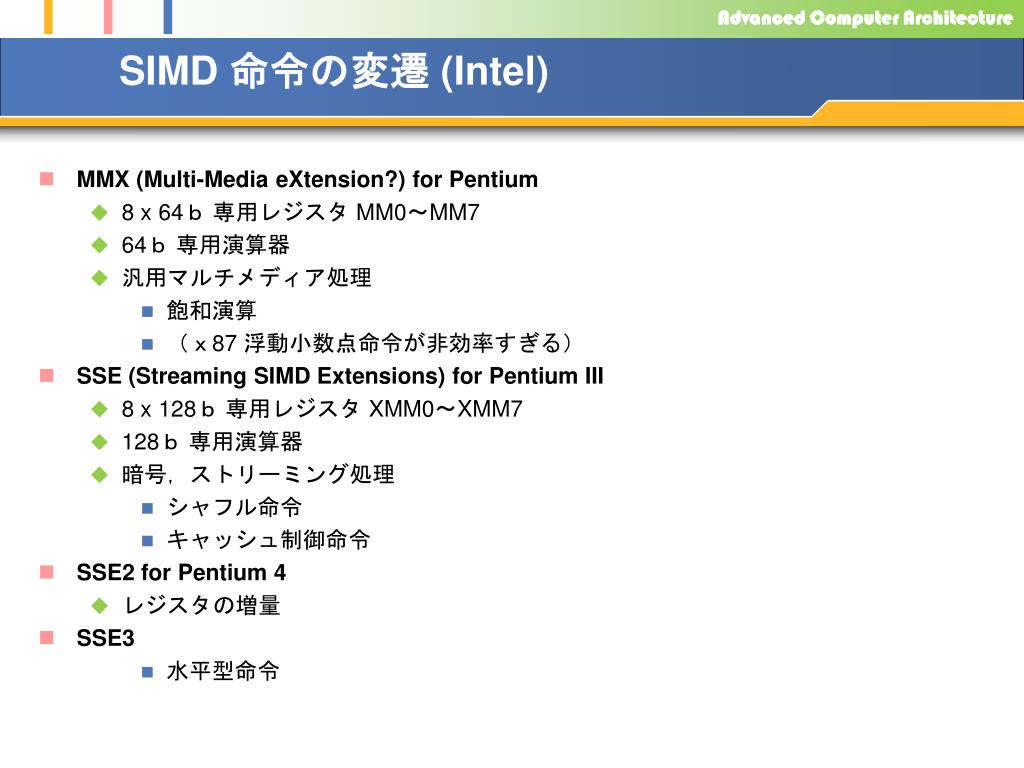

  27. SIMD 命令の変遷 (Intel) • MMX (Multi-Media eXtension?) for Pentium • 8 x 64ｂ 専用レジスタ MM0～MM7 • 64ｂ 専用演算器 • 汎用マルチメディア処理 • 飽和演算 • （ｘ87 浮動小数点命令が非効率すぎる） • SSE (Streaming SIMD Extensions) for Pentium III • 8 x 128ｂ 専用レジスタ XMM0～XMM7 • 128ｂ 専用演算器 • 暗号，ストリーミング処理 • シャフル命令 • キャッシュ制御命令 • SSE2 for Pentium 4 • レジスタの増量 • SSE3 • 水平型命令

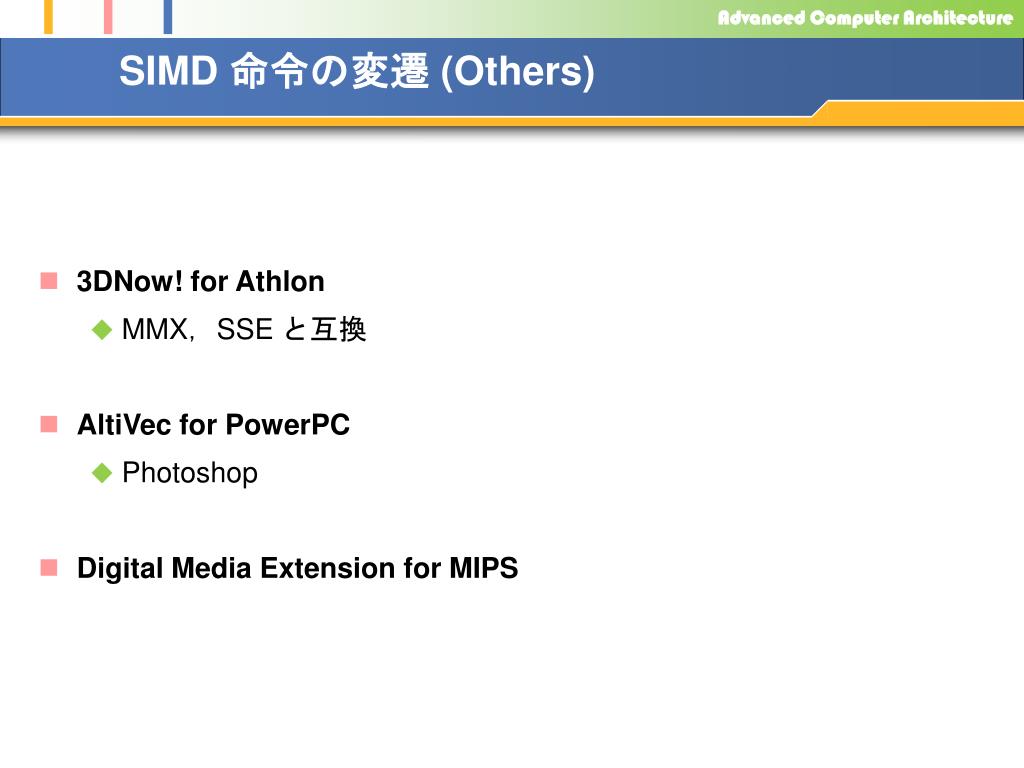

  28. SIMD 命令の変遷 (Others) • 3DNow! for Athlon • MMX，SSE と互換 • AltiVec for PowerPC • Photoshop • Digital Media Extension for MIPS

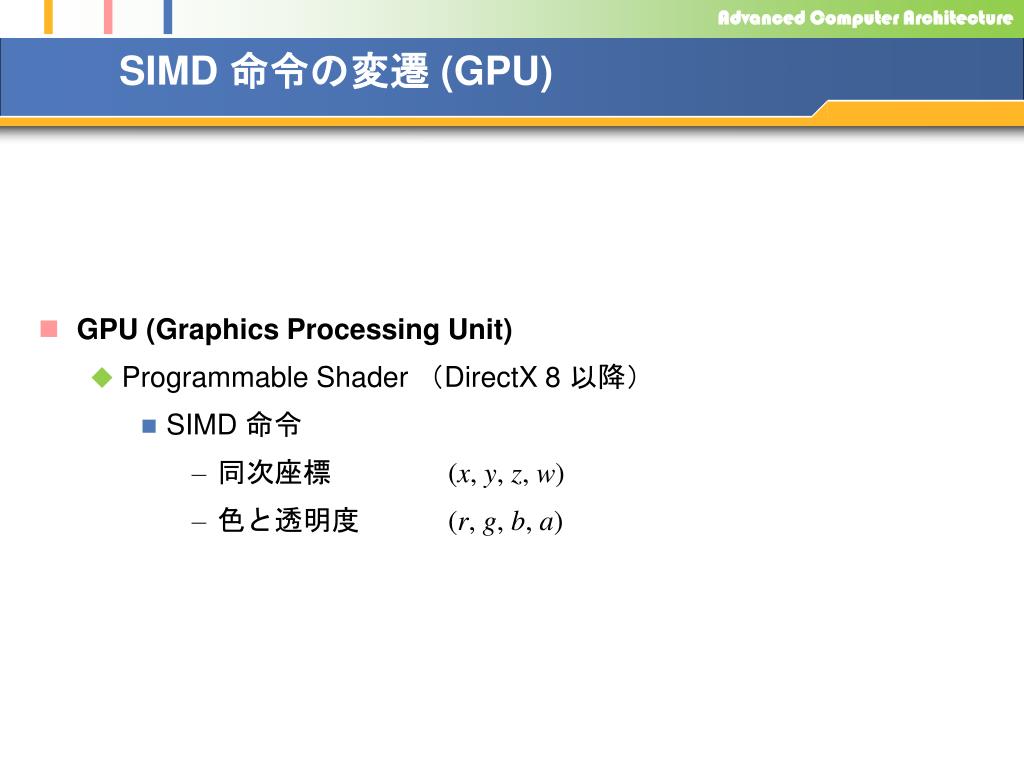

  29. SIMD 命令の変遷 (GPU) • GPU (Graphics Processing Unit) • Programmable Shader （DirectX 8 以降） • SIMD 命令 • 同次座標　 (x, y, z, w) • 色と透明度 (r, g, b, a)

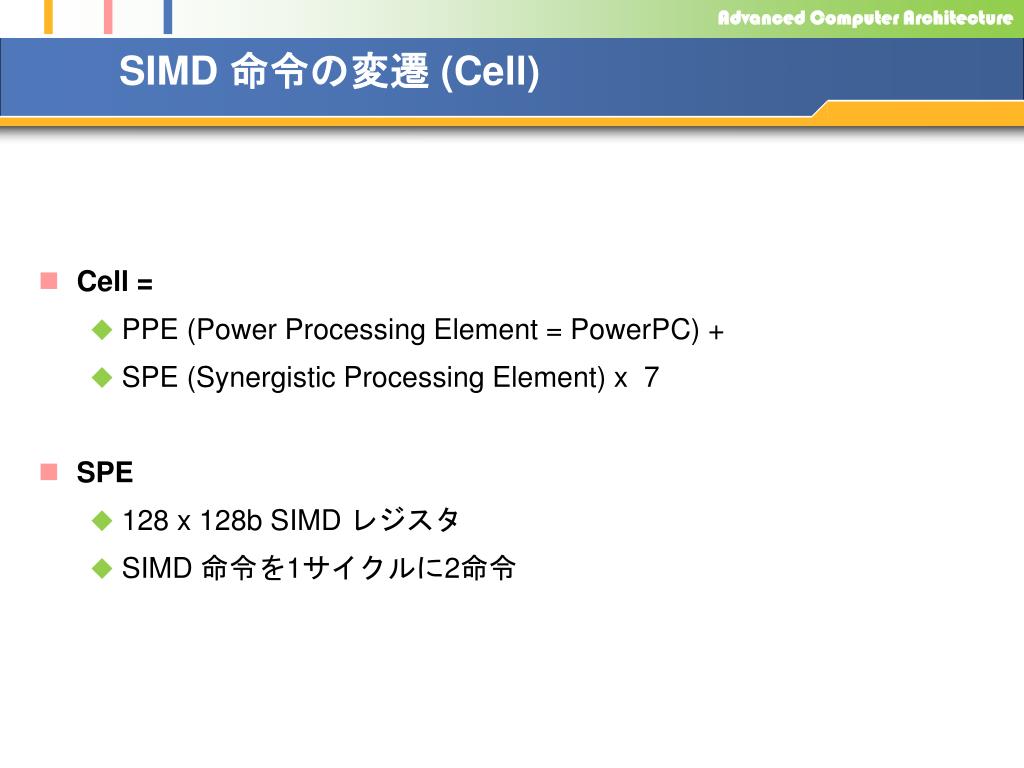

  30. SIMD 命令の変遷 (Cell) • Cell = • PPE (Power Processing Element = PowerPC) + • SPE (Synergistic Processing Element) x 7 • SPE • 128 x 128b SIMD レジスタ • SIMD 命令を1サイクルに2命令

  31. データ並列性

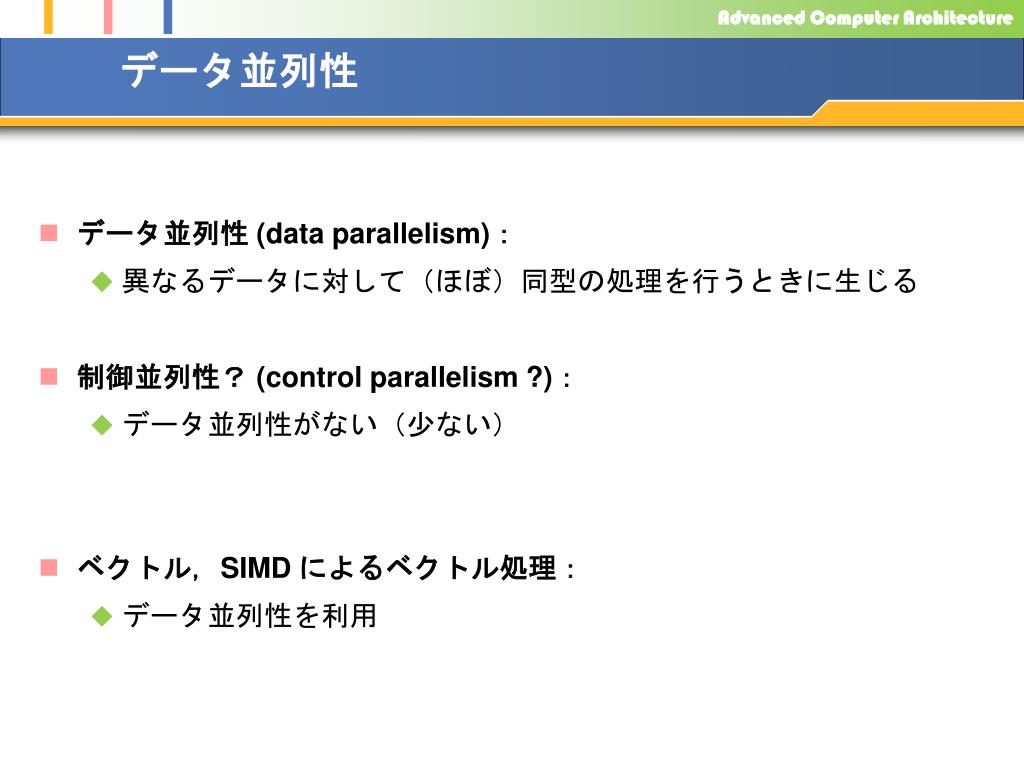

  32. データ並列性 • データ並列性 (data parallelism)： • 異なるデータに対して（ほぼ）同型の処理を行うときに生じる • 制御並列性？ (control parallelism ?)： • データ並列性がない（少ない） • ベクトル，SIMD によるベクトル処理： • データ並列性を利用

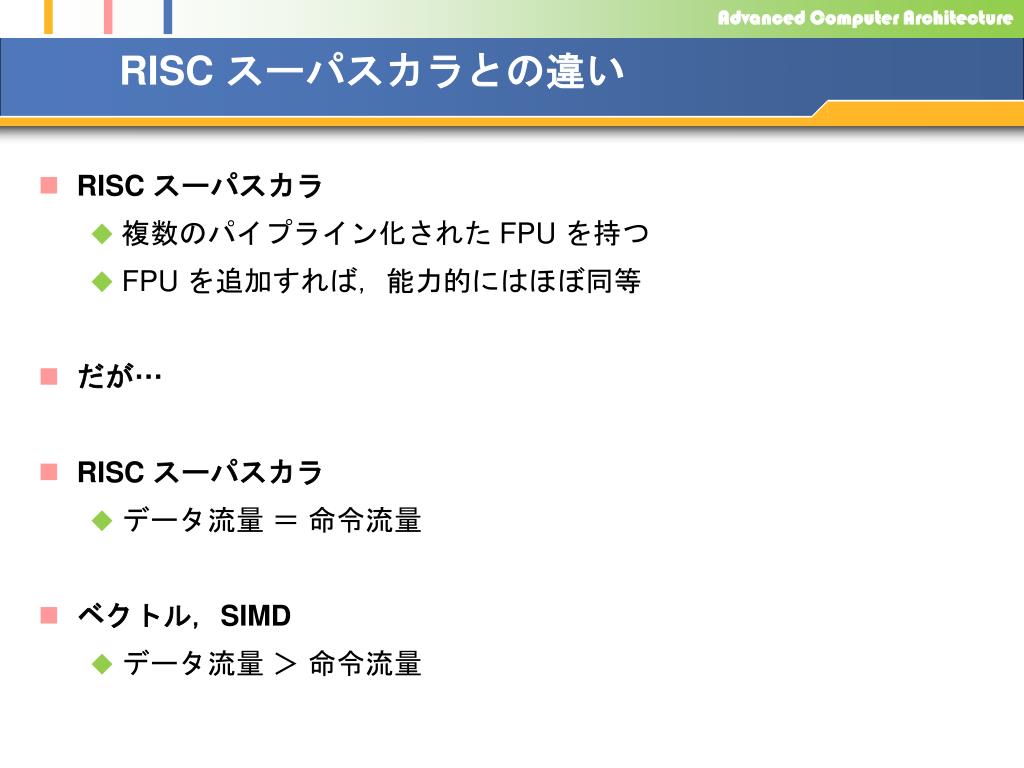

  33. RISC スーパスカラとの違い • RISC スーパスカラ • 複数のパイプライン化された FPU を持つ • FPU を追加すれば，能力的にはほぼ同等 • だが… • RISC スーパスカラ • データ流量 ＝ 命令流量 • ベクトル，SIMD • データ流量 ＞ 命令流量

  34. 今日のまとめ

  35. Flynn の並列計算機の分類 (1966)

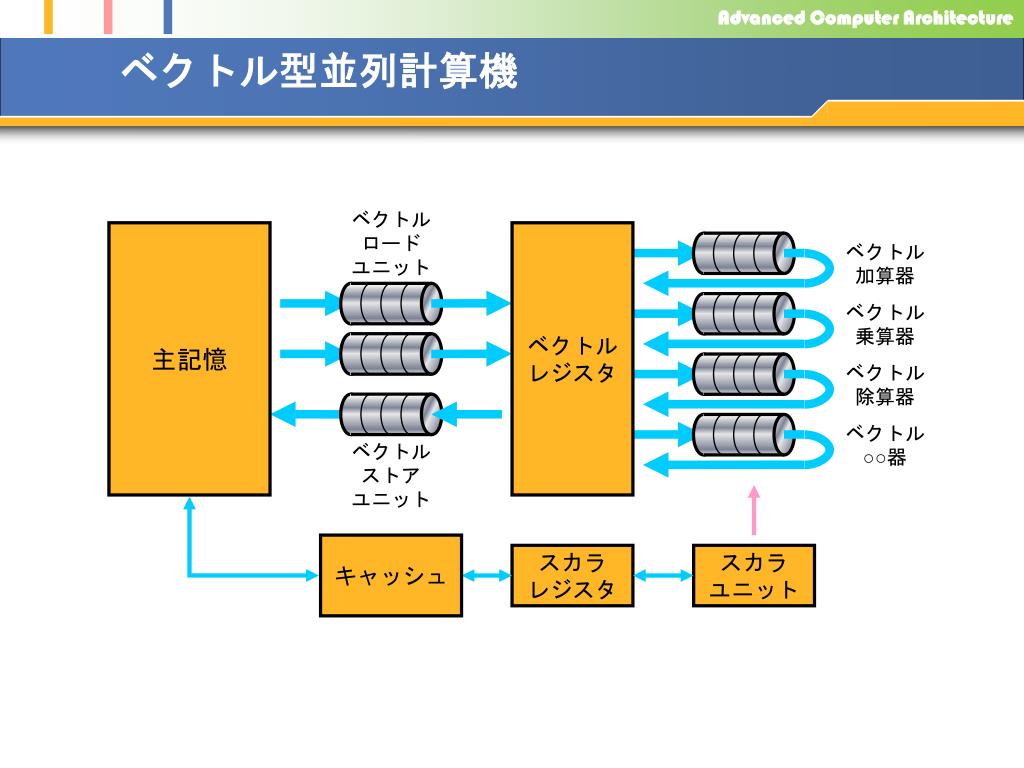

  36. ベクトル型並列計算機 ベクトル ロード ユニット 主記憶 ベクトル レジスタ ベクトル 加算器 ベクトル 乗算器 ベクトル 除算器 ベクトル ○○器 ベクトル ストア ユニット キャッシュ スカラ レジスタ スカラ ユニット

  37. PC PC PC SIMD 型並列計算機 MIMD 型並列計算機 Control Unit PE PE PE Memory Memory Memory Interconnection Network PE : Processing Element

  38. SIMD 命令 • SIMD 命令 • （スーパ）スカラ・プロセッサの（拡張）命令セット • 1本のレジスタに2～8個のデータをパック • 1命令で同種の演算を2～8個程度 同時に実行

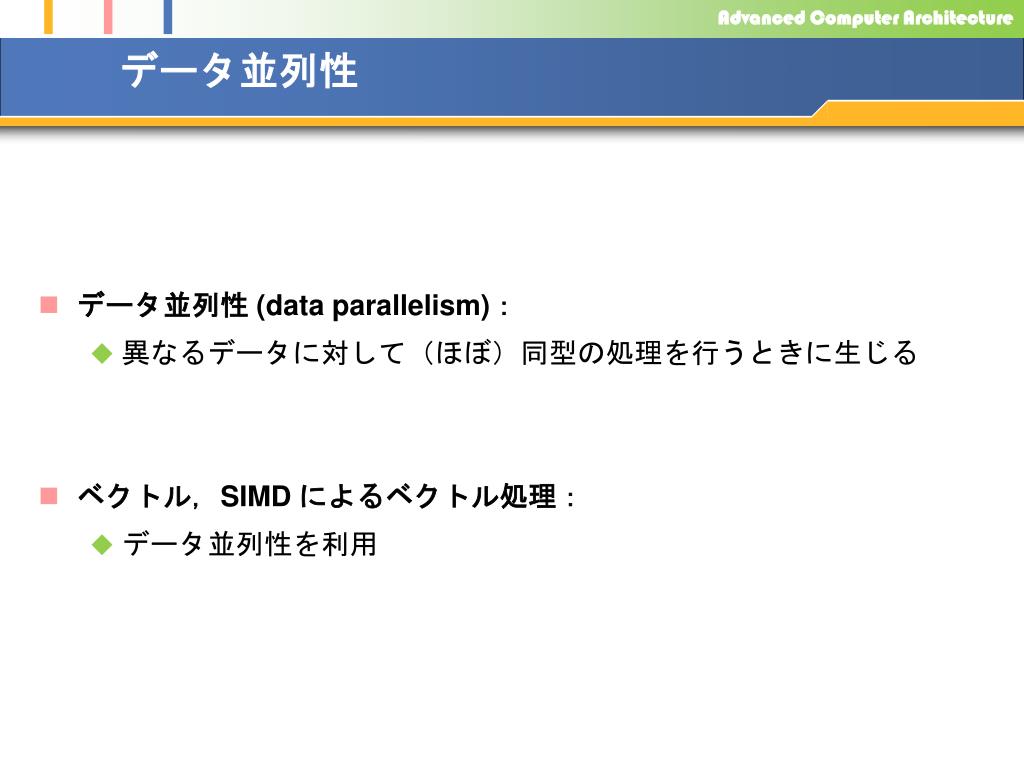

  39. データ並列性 • データ並列性 (data parallelism)： • 異なるデータに対して（ほぼ）同型の処理を行うときに生じる • ベクトル，SIMD によるベクトル処理： • データ並列性を利用

  40. RISC スーパスカラとの違い • RISC スーパスカラ • 複数のパイプライン化された FPU を持つ • FPU を追加すれば，能力的にはほぼ同等 • だが… • RISC スーパスカラ • データ流量 ＝ 命令流量 • ベクトル，SIMD • データ流量 ＞ 命令流量

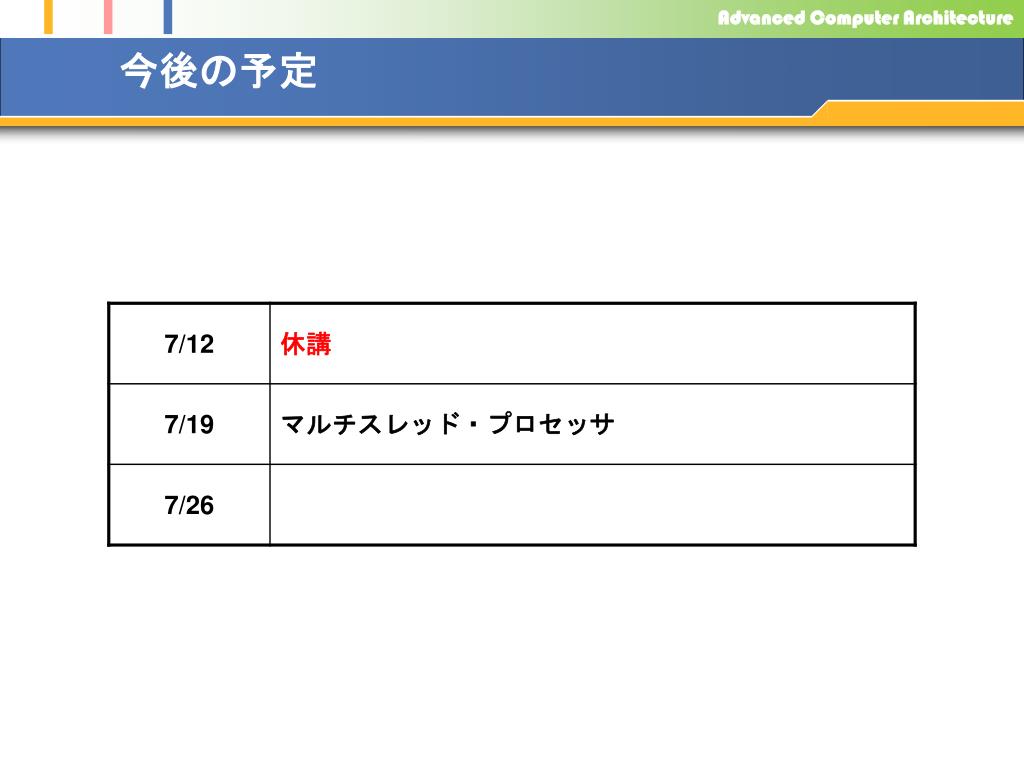

  41. 今後の予定

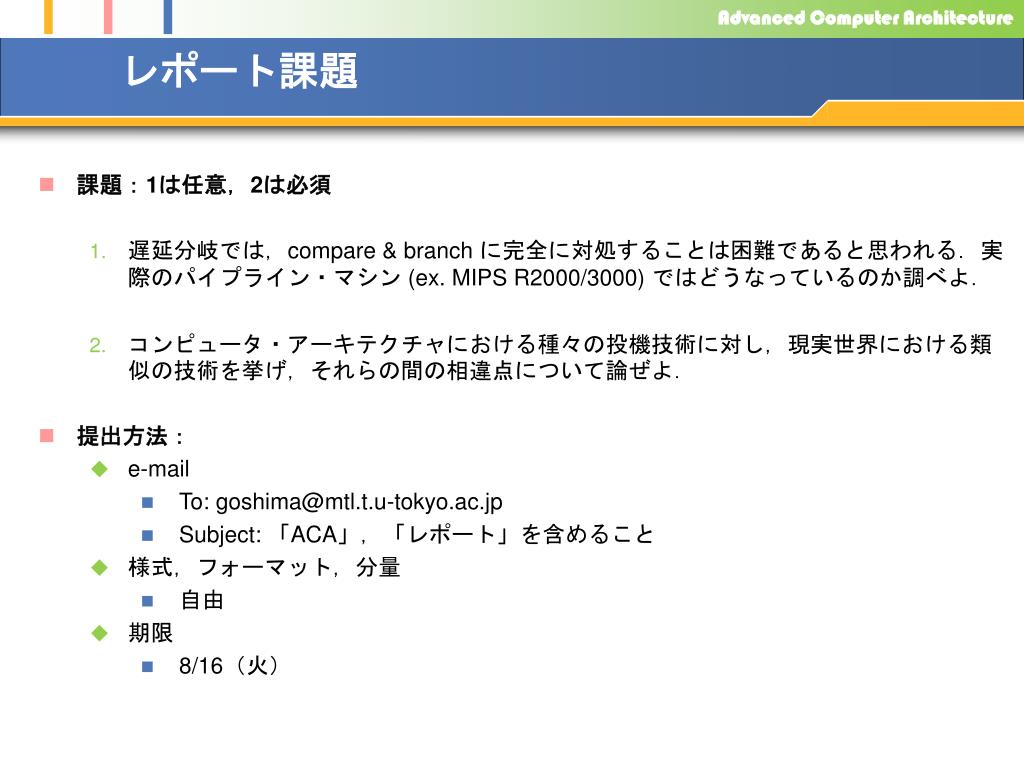

  42. レポート課題 • 課題：1は任意，2は必須 • 遅延分岐では，compare & branch に完全に対処することは困難であると思われる．実際のパイプライン・マシン (ex. MIPS R2000/3000) ではどうなっているのか調べよ． • コンピュータ・アーキテクチャにおける種々の投機技術に対し，現実世界における類似の技術を挙げ，それらの間の相違点について論ぜよ． • 提出方法： • e-mail • To: goshima@mtl.t.u-tokyo.ac.jp • Subject: 「ACA」，「レポート」を含めること • 様式，フォーマット，分量 • 自由 • 期限 • 8/16（火）
