一、主要零部件的结构螺杆式制冷压缩机的主要零部件包括机壳、转子、轴承、平衡活塞、轴封及输气量调节装置等。 6.3.1 机壳

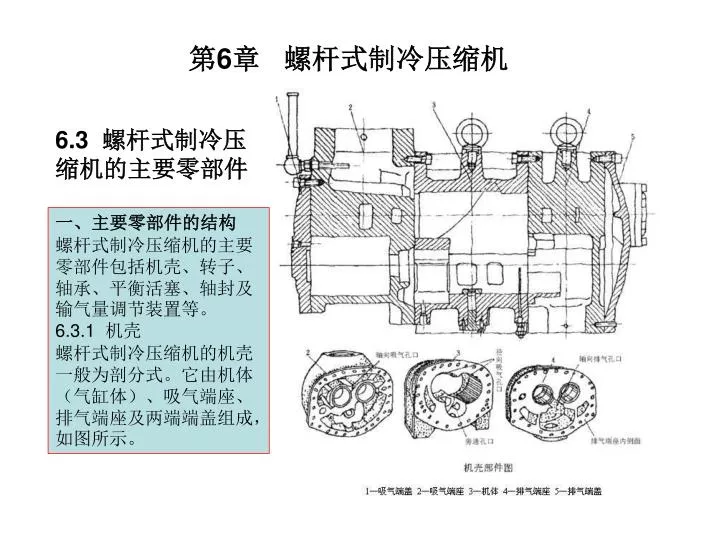

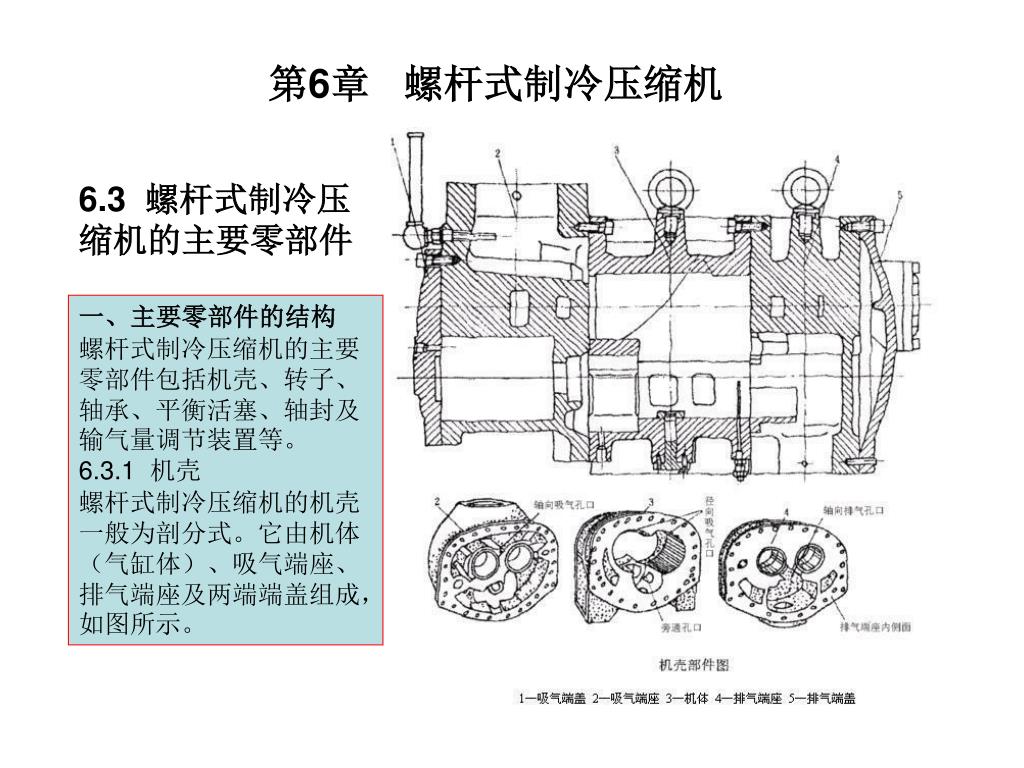

第6章螺杆式制冷压缩机 6.3 螺杆式制冷压缩机的主要零部件一、主要零部件的结构螺杆式制冷压缩机的主要零部件包括机壳、转子、轴承、平衡活塞、轴封及输气量调节装置等。 6.3.1 机壳螺杆式制冷压缩机的机壳一般为剖分式。它由机体（气缸体）、吸气端座、排气端座及两端端盖组成，如图所示。

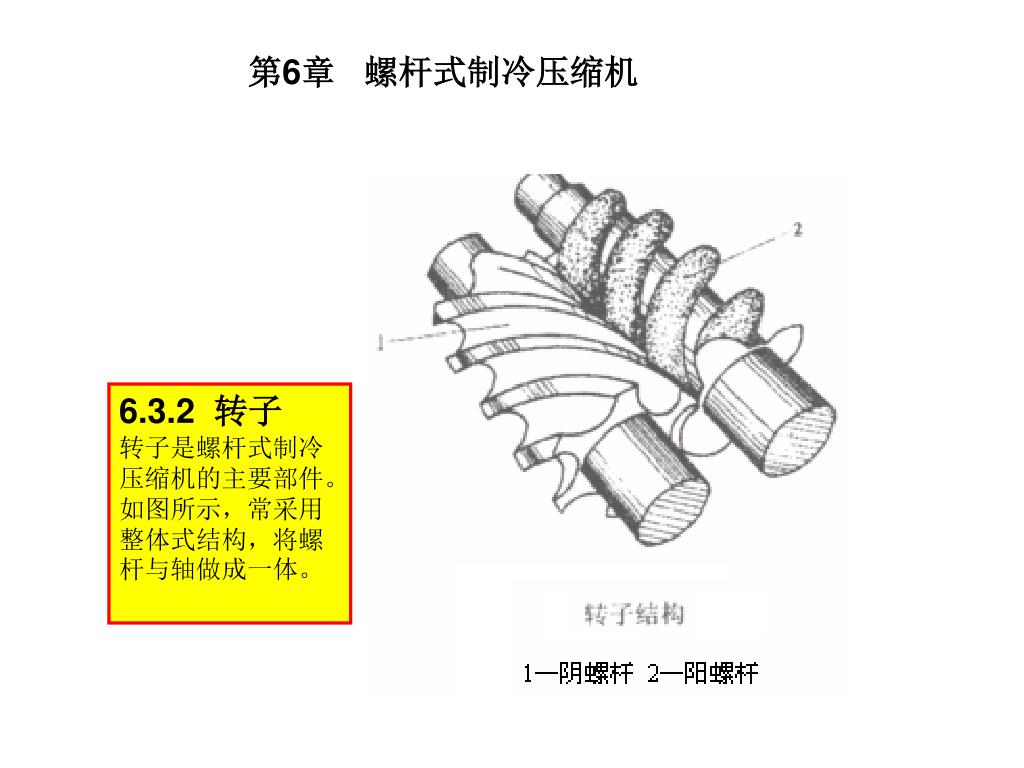

第6章螺杆式制冷压缩机 6.3.2 转子转子是螺杆式制冷压缩机的主要部件。如图所示，常采用整体式结构，将螺杆与轴做成一体。

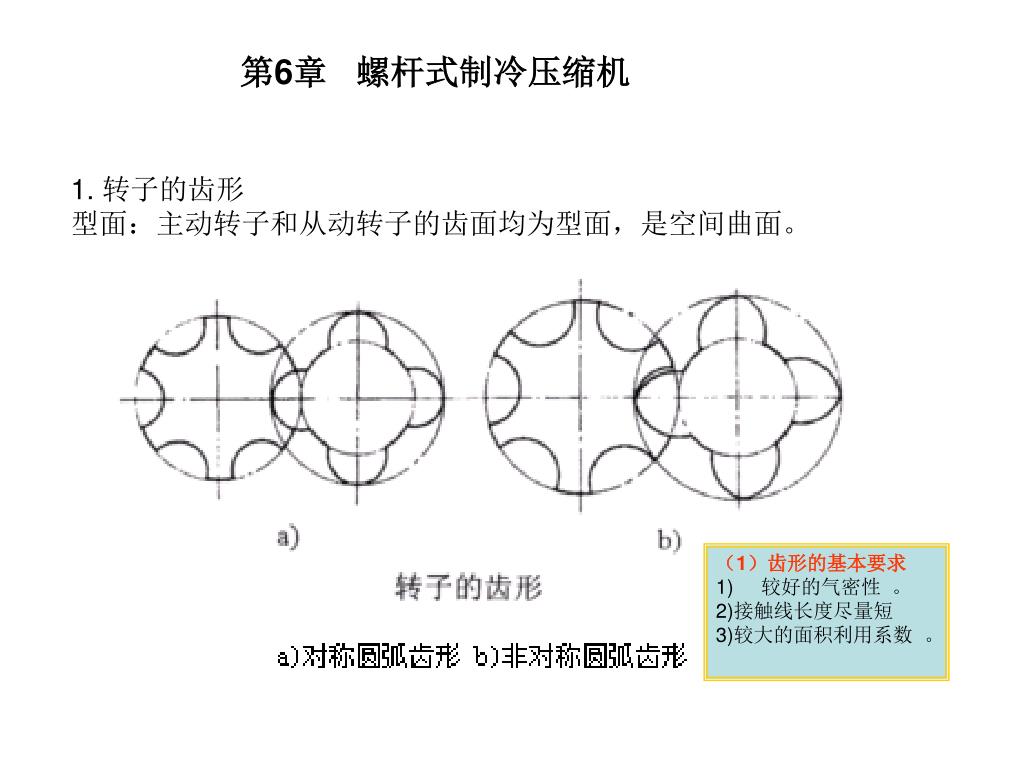

第6章螺杆式制冷压缩机 1. 转子的齿形型面：主动转子和从动转子的齿面均为型面，是空间曲面。（1）齿形的基本要求 1) 较好的气密性。 2)接触线长度尽量短 3)较大的面积利用系数。

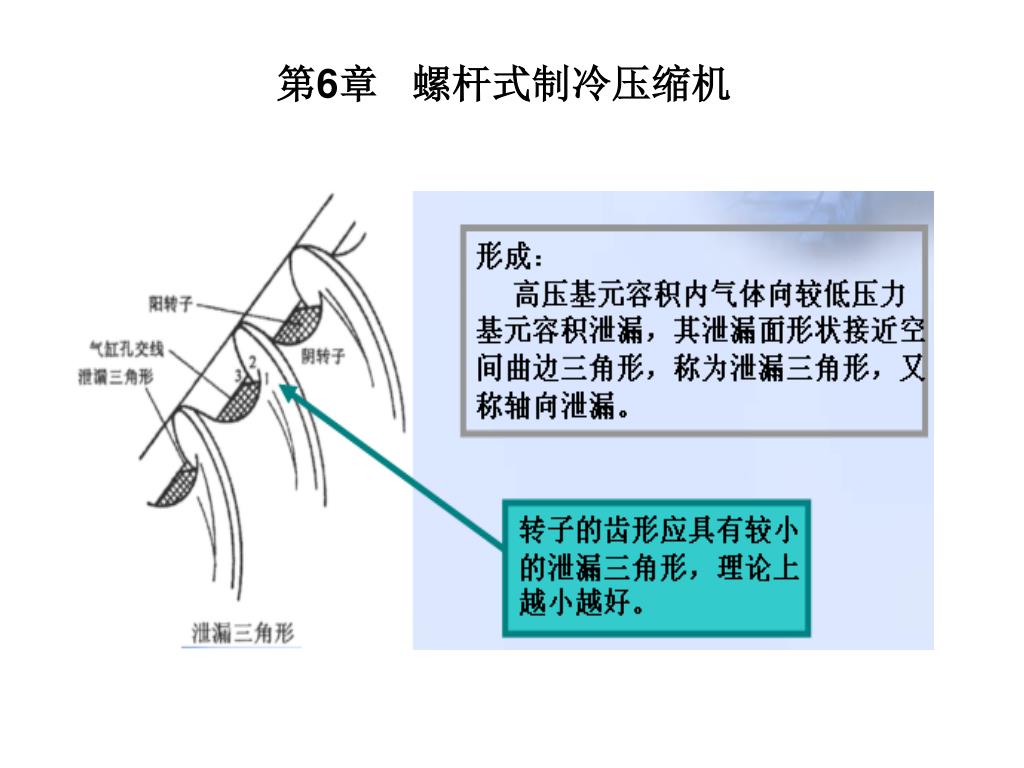

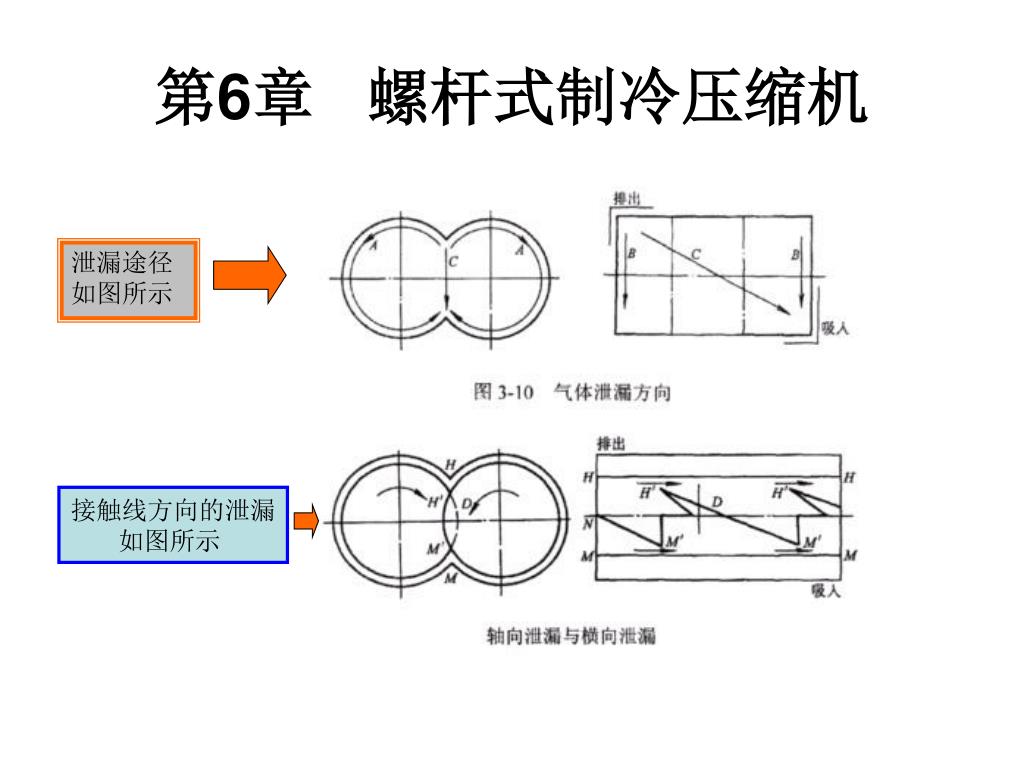

第6章螺杆式制冷压缩机 泄漏途径如图所示接触线方向的泄漏如图所示

第6章螺杆式制冷压缩机

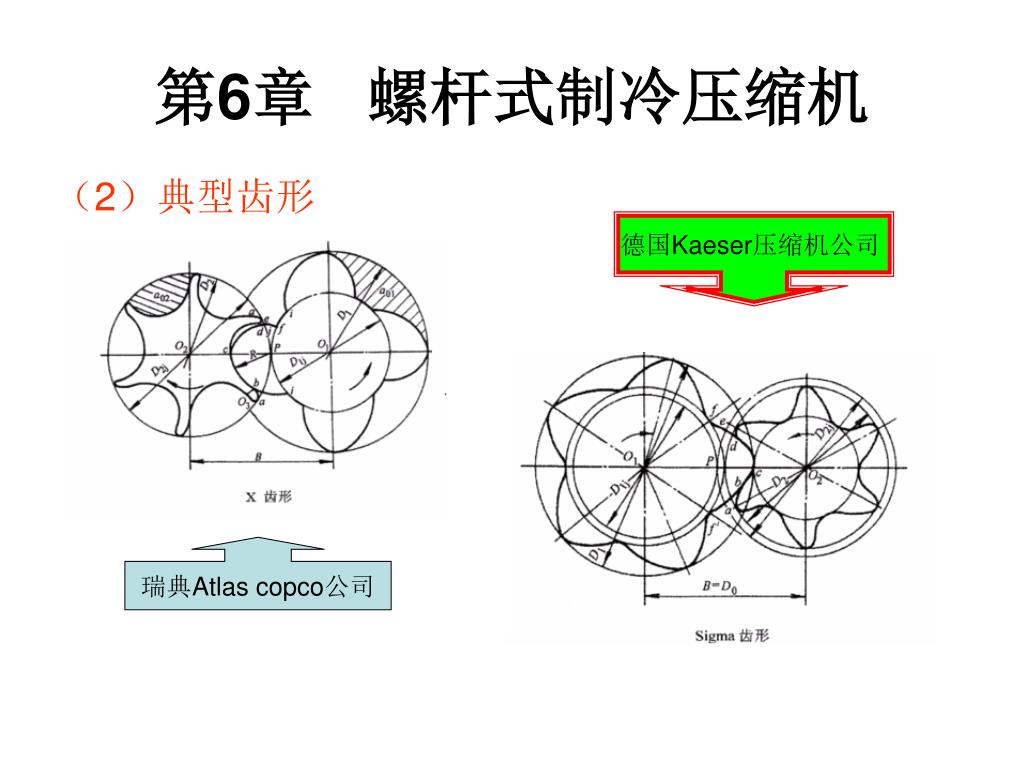

第6章螺杆式制冷压缩机 （2）典型齿形德国Kaeser压缩机公司瑞典Atlas copco公司

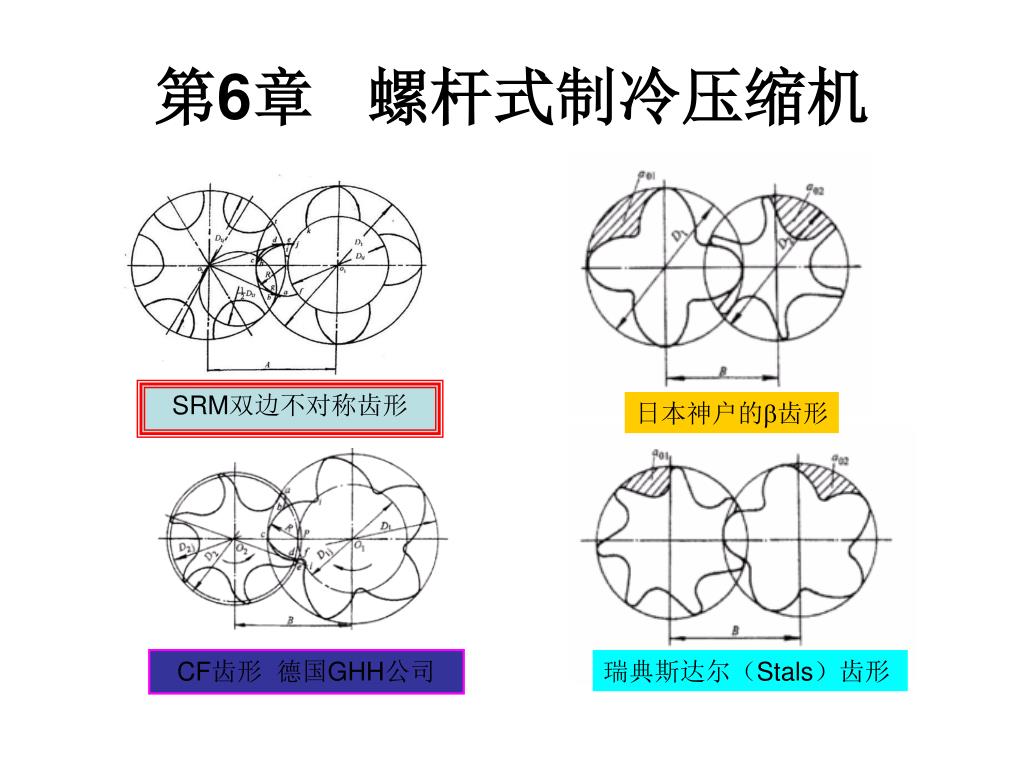

第6章螺杆式制冷压缩机 SRM双边不对称齿形日本神户的齿形 CF齿形德国GHH公司瑞典斯达尔（Stals）齿形

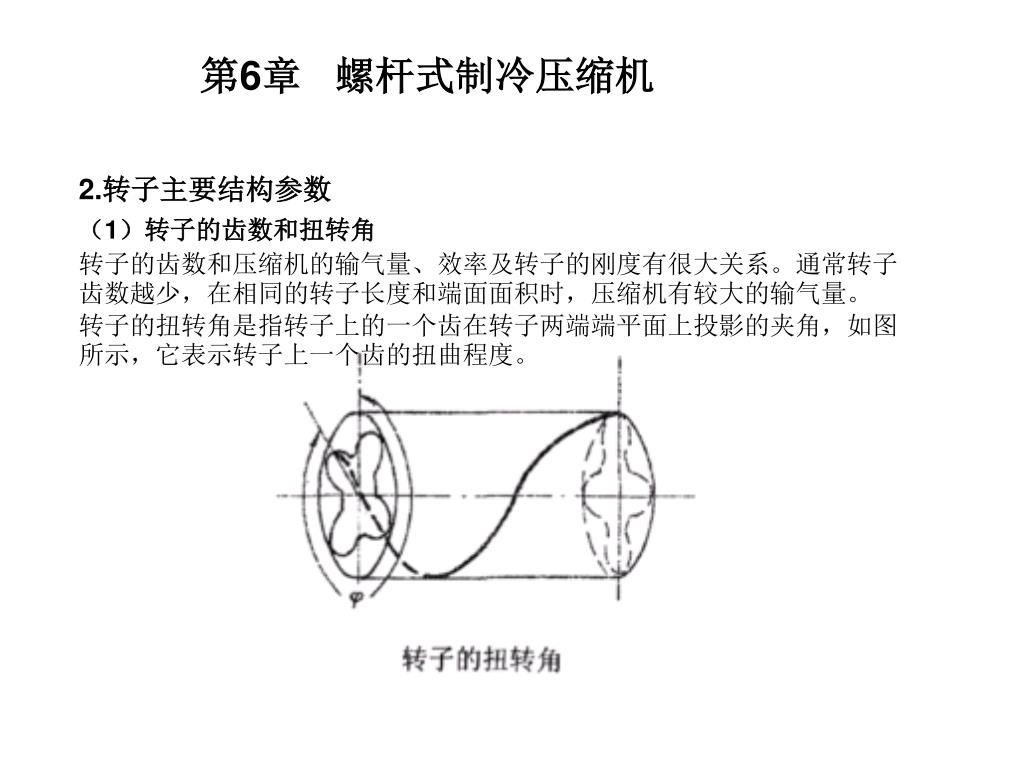

第6章螺杆式制冷压缩机 2.转子主要结构参数（1）转子的齿数和扭转角转子的齿数和压缩机的输气量、效率及转子的刚度有很大关系。通常转子齿数越少，在相同的转子长度和端面面积时，压缩机有较大的输气量。转子的扭转角是指转子上的一个齿在转子两端端平面上投影的夹角，如图所示，它表示转子上一个齿的扭曲程度。

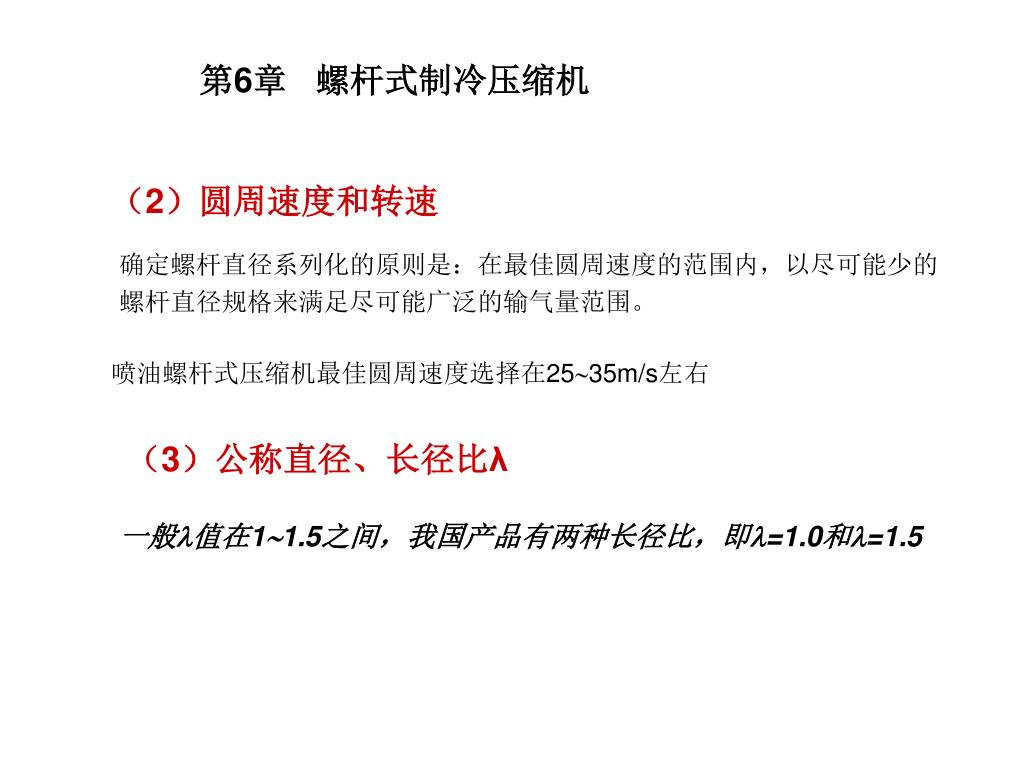

第6章螺杆式制冷压缩机 （2）圆周速度和转速确定螺杆直径系列化的原则是：在最佳圆周速度的范围内，以尽可能少的螺杆直径规格来满足尽可能广泛的输气量范围。喷油螺杆式压缩机最佳圆周速度选择在2535m/s左右（3）公称直径、长径比λ 一般值在11.5之间，我国产品有两种长径比，即=1.0和=1.5

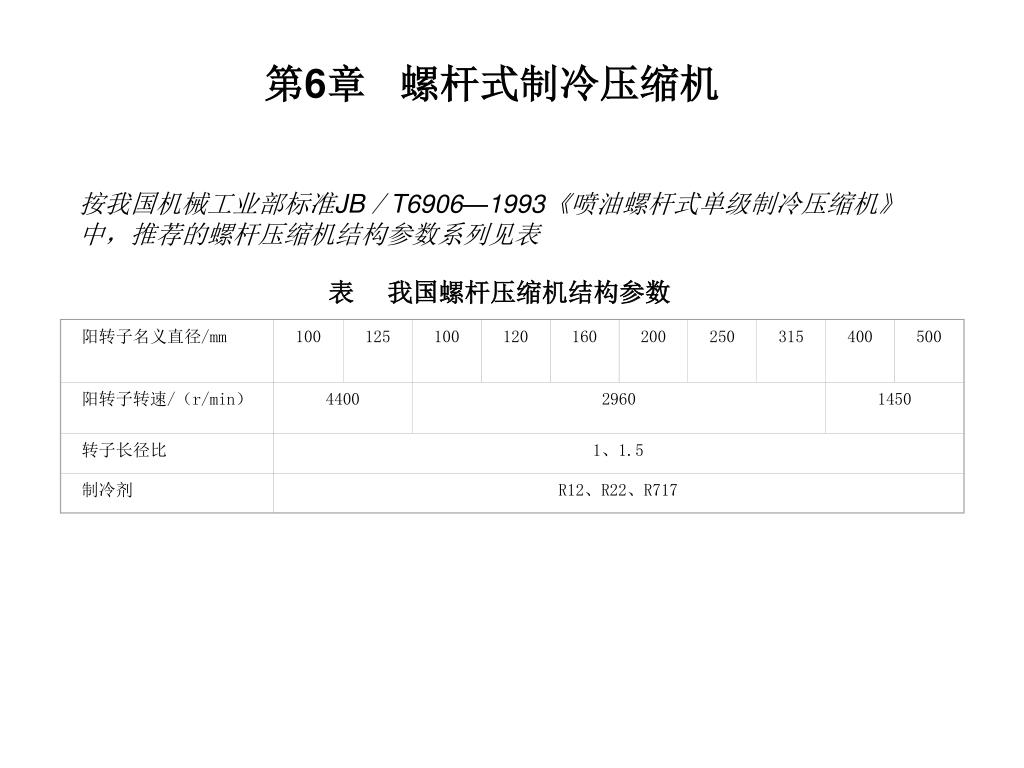

阳转子名义直径/mm 100 125 100 120 160 200 250 315 400 500 阳转子转速/（r/min） 4400 2960 1450 转子长径比 1、1.5 制冷剂 R12、R22、R717 第6章螺杆式制冷压缩机按我国机械工业部标准JB／T6906—1993《喷油螺杆式单级制冷压缩机》中，推荐的螺杆压缩机结构参数系列见表表　我国螺杆压缩机结构参数

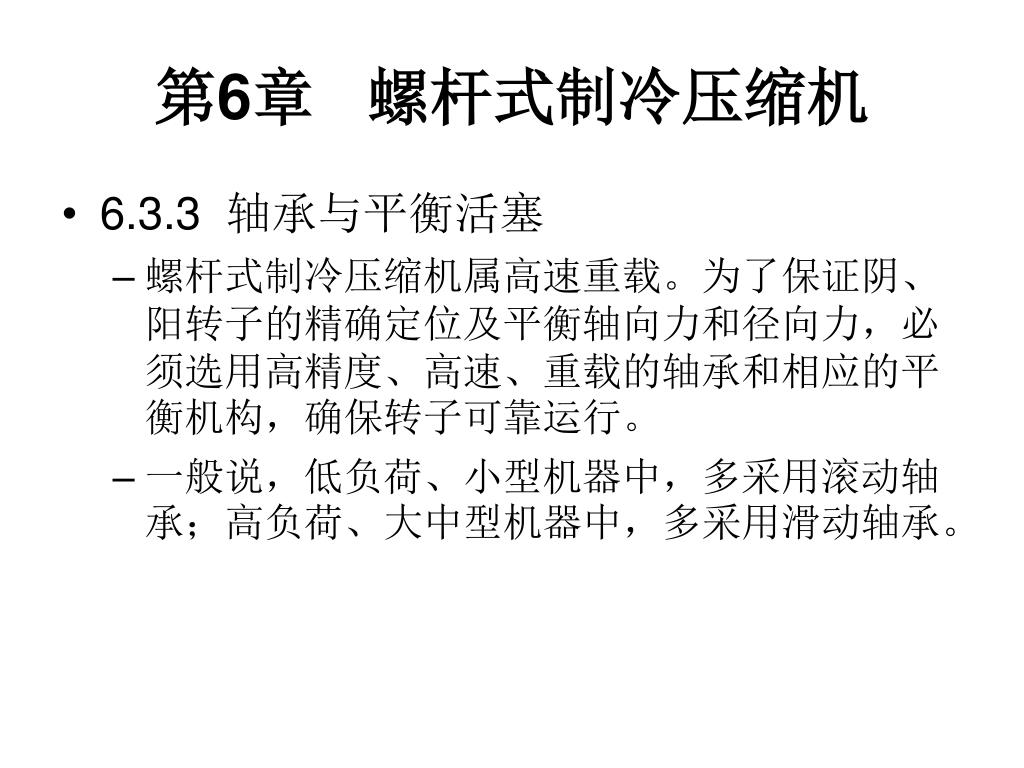

第6章螺杆式制冷压缩机 • 6.3.3 轴承与平衡活塞 • 螺杆式制冷压缩机属高速重载。为了保证阴、阳转子的精确定位及平衡轴向力和径向力，必须选用高精度、高速、重载的轴承和相应的平衡机构，确保转子可靠运行。 • 一般说，低负荷、小型机器中，多采用滚动轴承；高负荷、大中型机器中，多采用滑动轴承。
