  1. 第9章 GIS新技术与”数字地球”简介 北京建筑工程学院 王文宇 2006年8月

  2. 目录 一、Web-GIS 二、Com技术 三、数字地球

  3. 一、Web-GIS 在GIS领域,一种新兴的架构模式:DGIS(Distributed GIS-分散式地理信息系统)。 分散式概念 WebGIS 网络(Web) 组成:客户端与服务器端。 WebGIS框架示意图

  4. WebGIS概述 WebGIS是当今GIS的制高点。 • 网络协议 • 关于ARPANET • Internet的转变 • 我国的Internet应用

  5. 网络协议 • 在网络上的各台计算机之间也有一种语言,这就是网络协议,Internet上的计算机使用的是TCP/IP协议。

  6. 关于ARPANET • Internet的前身--ARPANET。 • 1969年,美国国防部的高级研究计划署(Advanced Research Project Agency,简称ARPA )

  7. Internet的转变 • 1986年,美国国家科学基金会NSF(National Science Foundation),在政府的资助下,用TCP/IP协议建立了NSFNET网络,并于1989年改名为Internet向公众开放。

  8. 我国的Internet应用 • 我国最早连入Internet的单位是中国科学院高能物理研究所。 • 1994年8月30日,中国邮电部同美国Sprint电信公司签署合同,建立了CHINANET网,使Internet真正开放到普通中国人。 • 同年,中国教育科研网(CERNET)也连接到了Internet,目前,各大学的校园网已成为Internet网上最重要的资源之一。

  9. WebGIS的特点 (一)广泛的应用界面 (二)平台独立性 (三)可以大规模的降低系统成本 (四)更简单的操作 (五)有效的平衡信息处理负载

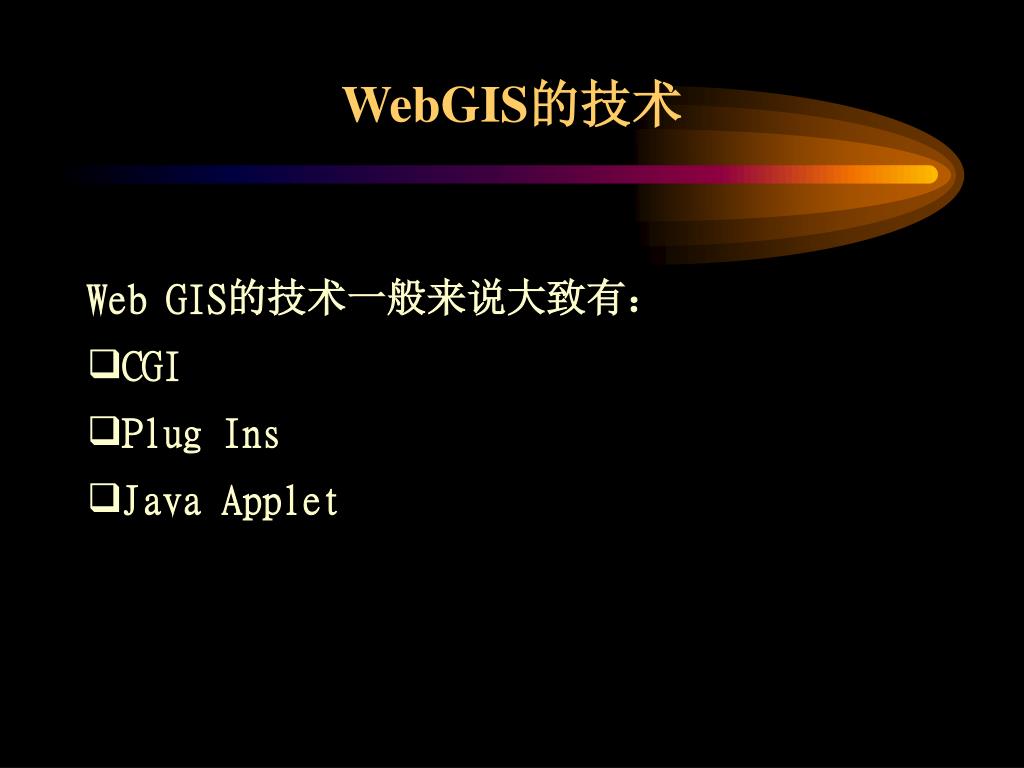

  10. WebGIS的技术 • Web GIS的技术一般来说大致有: • CGI • Plug Ins • Java Applet

  11. WebGIS的技 术(一) • (一)通用网关接口(Common Gateway Interface; CGI) • 最先使用的方法。 • CGI是HTML的功能延伸。 • 灵活易用的CGI界面与HTML的结合实现了互动式的动态连结。

  12. WebGIS的技术(二) • (二)嵌入式介面(Plug-ins) • 能与浏览器交换信息的专门GIS软件,这种增加浏览器功能的方法就叫嵌入式界面(Pulg-Ins)。 • 增加浏览器处理信息的能力 • 减少Web Server的流量

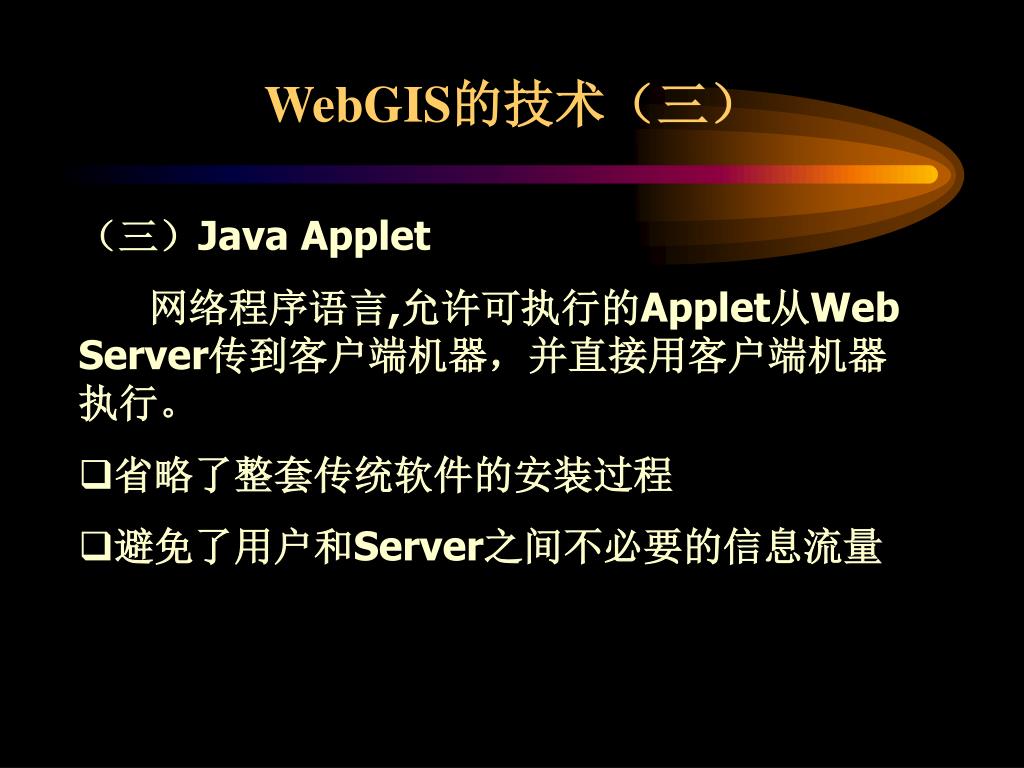

  13. WebGIS的技术(三) • (三)Java Applet 网络程序语言,允许可执行的Applet从Web Server传到客户端机器,并直接用客户端机器执行。 • 省略了整套传统软件的安装过程 • 避免了用户和Server之间不必要的信息流量

  14. WebGIS技术新趋势 随着网络技术的蓬勃发展,又产生了一些开发WebGIS的新技术。 (一)JavaServlet技术 (二)XML技术

  15. WebGIS技术新趋势(一) (一)Java Servlet Java Applet是在浏览器执行的Java应用程序,它可以延伸浏览器的功能, Java ServLet是在Java型的Web服务器执行,它可以延伸服务器功能。

  16. WebGIS技术新趋势(二) • (二)可扩展标志语言(XML) • XML (eXtensible Markup Language)是一种简单灵活的语言,提供了比HTML更为广泛的方法来描述文档内容。 • OpenGIS 联盟(Open GIS Consortium, Inc.)于2000年5月发表一种名位地理标记语言Geography Markup Language (GML)的文件标记语言。

  17. 二、Com技术 • COM是英文全称Component Object Model(组件对象模型)的缩写 • 微软公司提出的一种用于开发和支持程序对象组件的框架。 • COM通常的发布形式是:以win32动态链接库(DLL)或可执行文件(EXE)的形式发布。

  18. ArcGIS ArcGIS 9是一个建设完整GIS的软件集合,它包含了一系列部署GIS的框架: • ArcGIS Desktop―一个专业GIS应用的完整套件 • ArcGIS Engine―为定制开发GIS应用的嵌入式开发组件 • 服务端GIS―ArcSDE,ArcIMS和ArcGIS Server • 移动GIS―ArcPad以及为平板电脑使用的ArcGIS Desktop和Engine

  19. 对象组件库ArcObjects • AO是ESRI公司ArcGIS 家族中应用程序的开发平台。 • AO完全基于COM架构。 • AO是ArcGIS的基石,也是ArcGIS的重大突破。

  20. AO高级通用组件(MapControl) • MapControl控件提供了数据视图的窗口; • 设置MapControl属性。 • 应用示例:存放在\\ArcObjects Developer Kit\Samples\Controls目录下。

  21. 三、数字地球 数字地球指数字化的三维显示的虚拟地球,或指信息化的地球,包括数字化、网络化、智能化与可视化的地球技术系统。 以地理坐标(经纬网)为依据的、具有多分辨率海量数据的、立体显示地球的技术系统。

  22. 数字地球产生的背景 (1)科学背景:地球表层系统科学的发展,地球表层系统是复杂巨系统。 (2)技术背景:“3S”技术; (3)社会背景:资源短缺、环境恶化、人口膨胀以及经济的可持续发展和经济全球化背景下,社会发展对于全球信息的需求更加迫切。 (4)政治背景

  23. 数字城市 数字城市是指城市规划建设与运营管理以及城市生产与生活活动中,利用数字化信息处理技术和网络通信技术,将城市的各种数字信息及各种信息资源加以整合并充分利用。 数字城市是一个不断发展和演绎的理念,广义的数字城市是指城市信息化,它涉及城市信息化的方方面面;狭义的数字城市是指空间信息为基础的城市地理信息系统。

  24. 美国田纳西州数字地理信息系统

  25. 数字地球与数字城市的关系 • 数字城市源于数字地球,城市作为信息产生、应用、辐射最重要的枢纽,又是维系数字地球框架的重要节点。

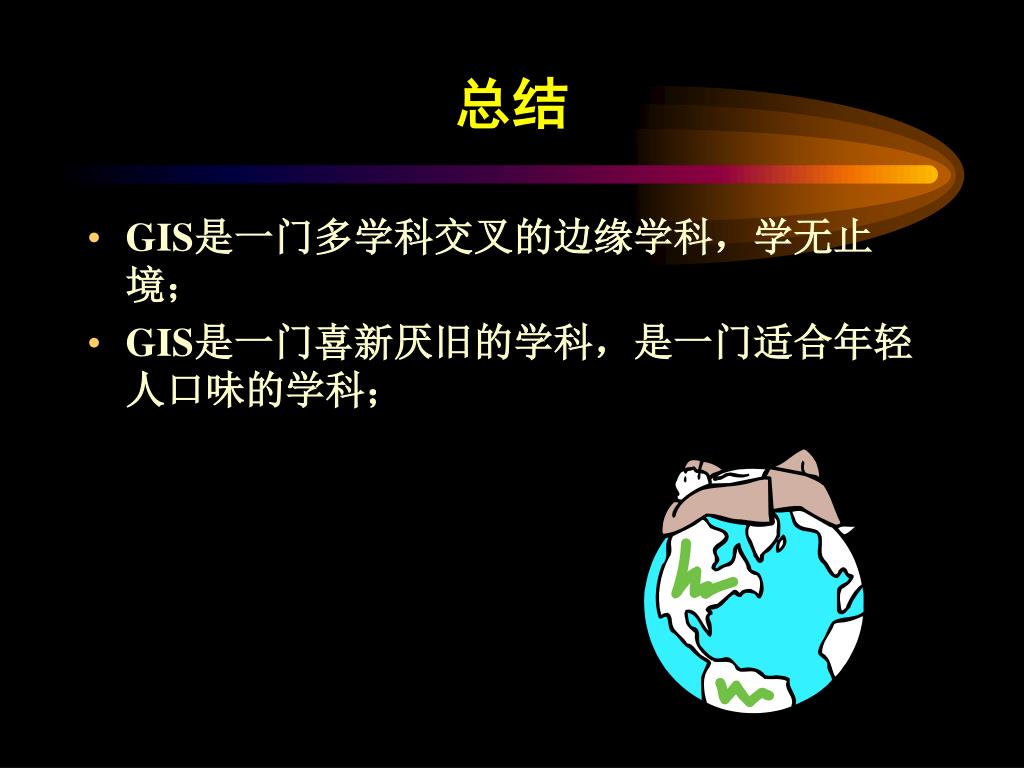

  26. 总结 • GIS是一门多学科交叉的边缘学科,学无止境; • GIS是一门喜新厌旧的学科,是一门适合年轻人口味的学科;

  27. 谢谢合作!
