  1. 变阻器 黎曙初中 余振斌

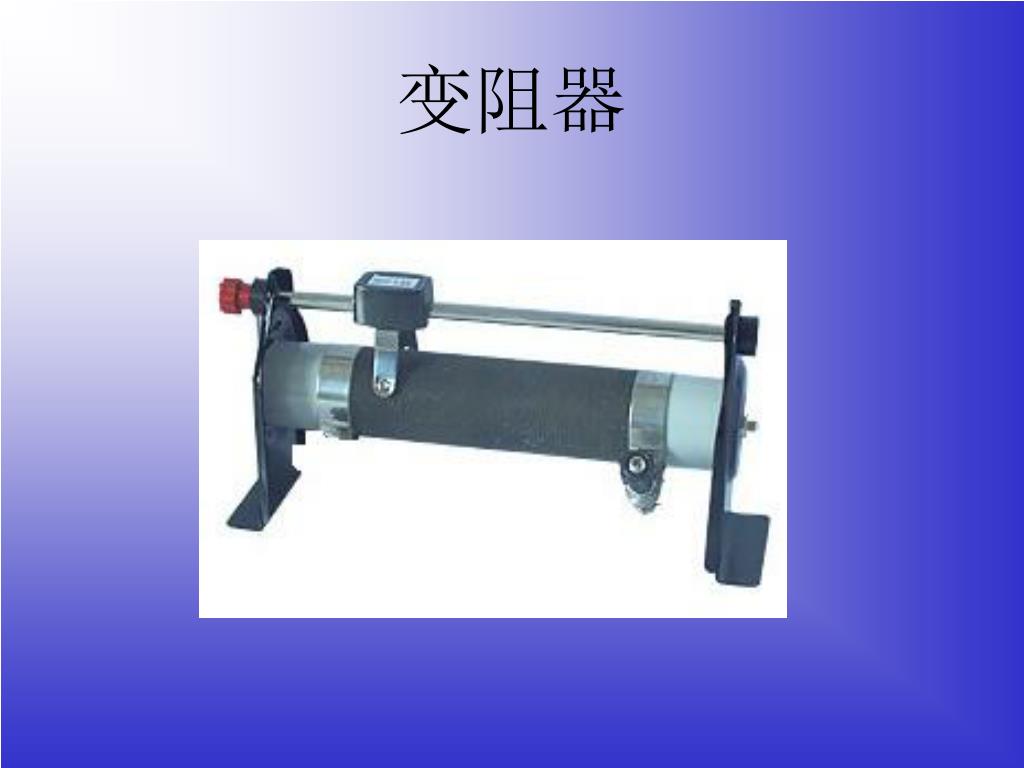

  2. 变阻器

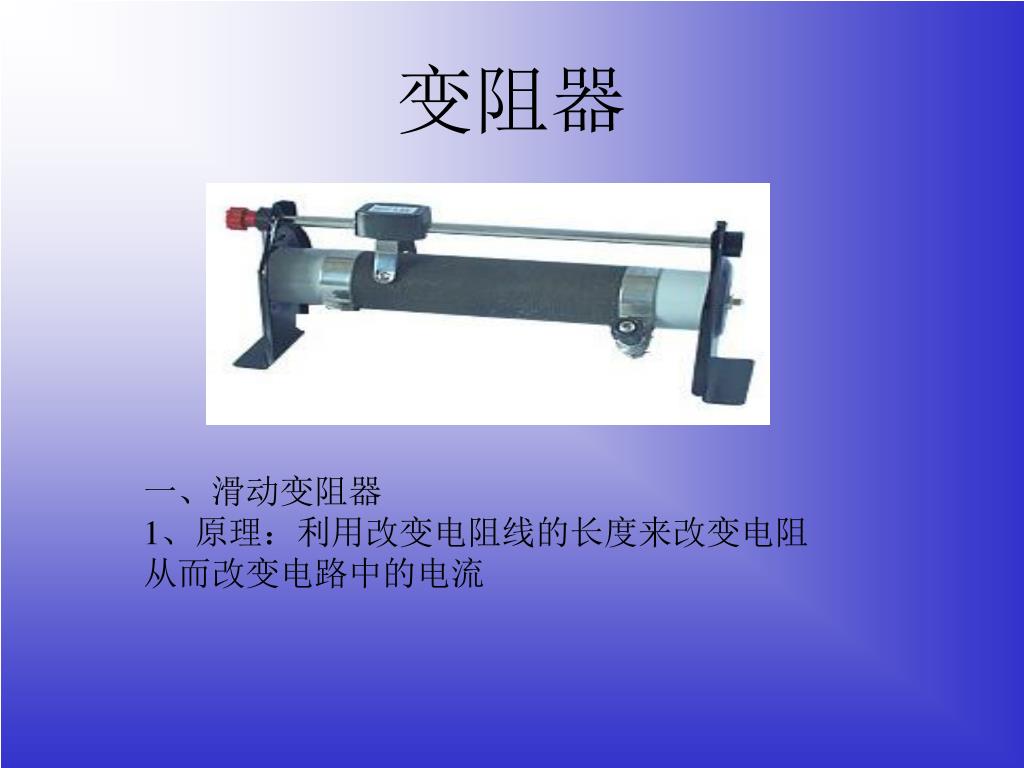

  3. 变阻器 一、滑动变阻器 1、原理：利用改变电阻线的长度来改变电阻从而改变电路中的电流

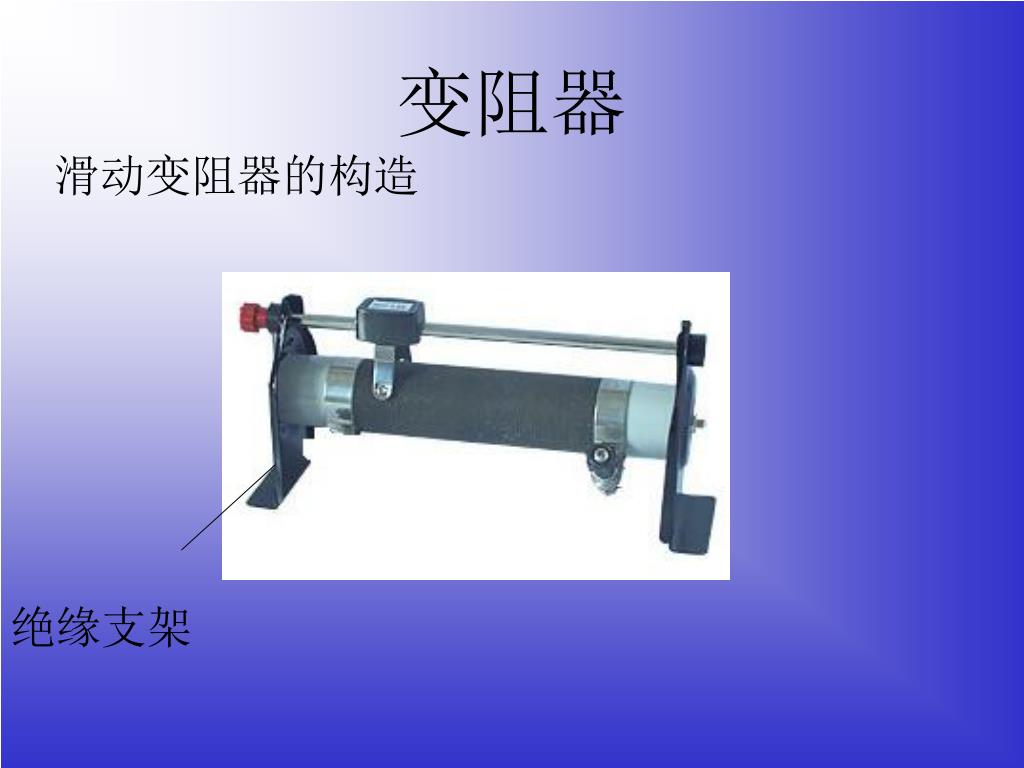

  4. 变阻器 滑动变阻器的构造 绝缘支架

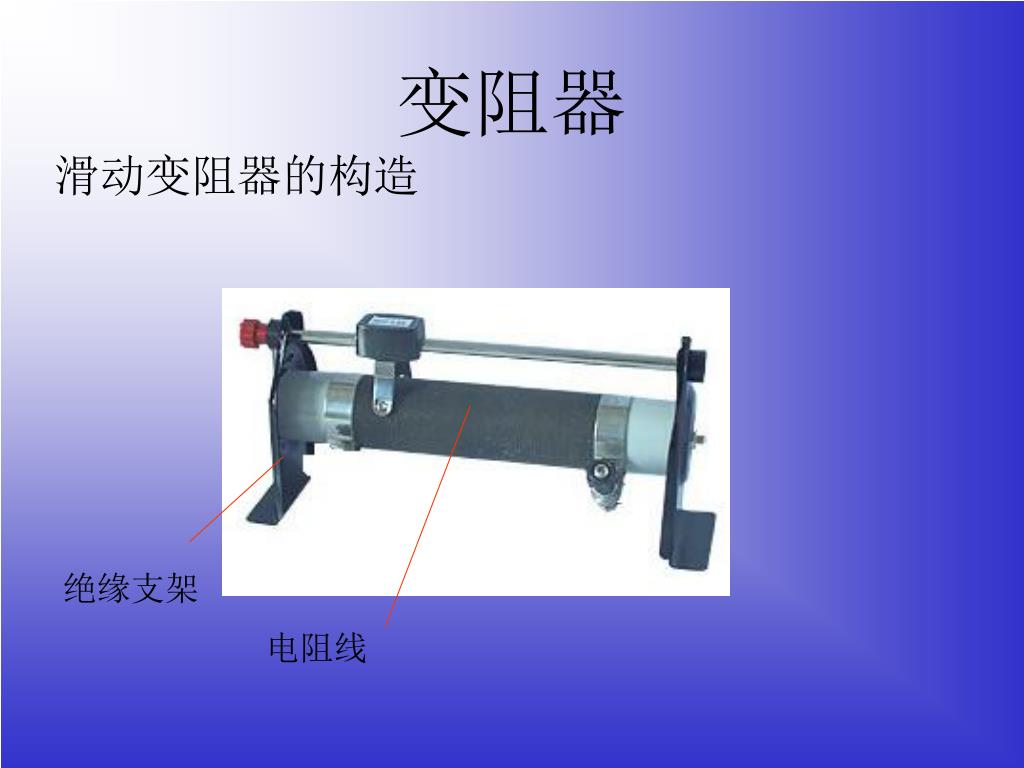

  5. 变阻器 滑动变阻器的构造 绝缘支架 电阻线

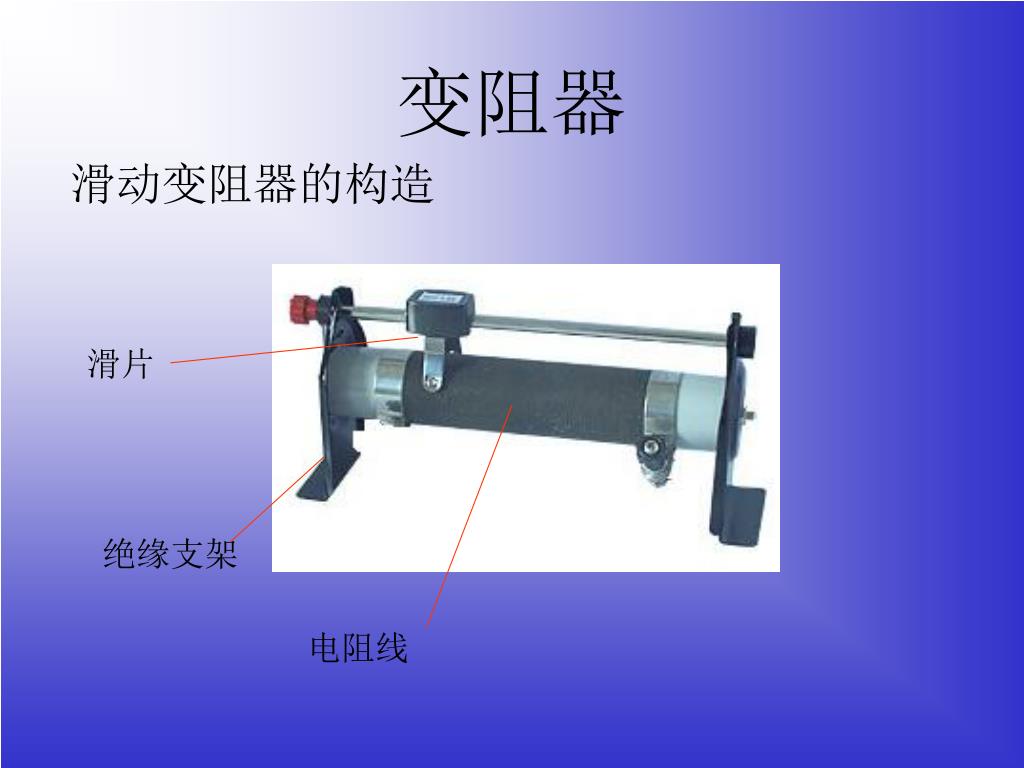

  6. 变阻器 滑动变阻器的构造 滑片 绝缘支架 电阻线

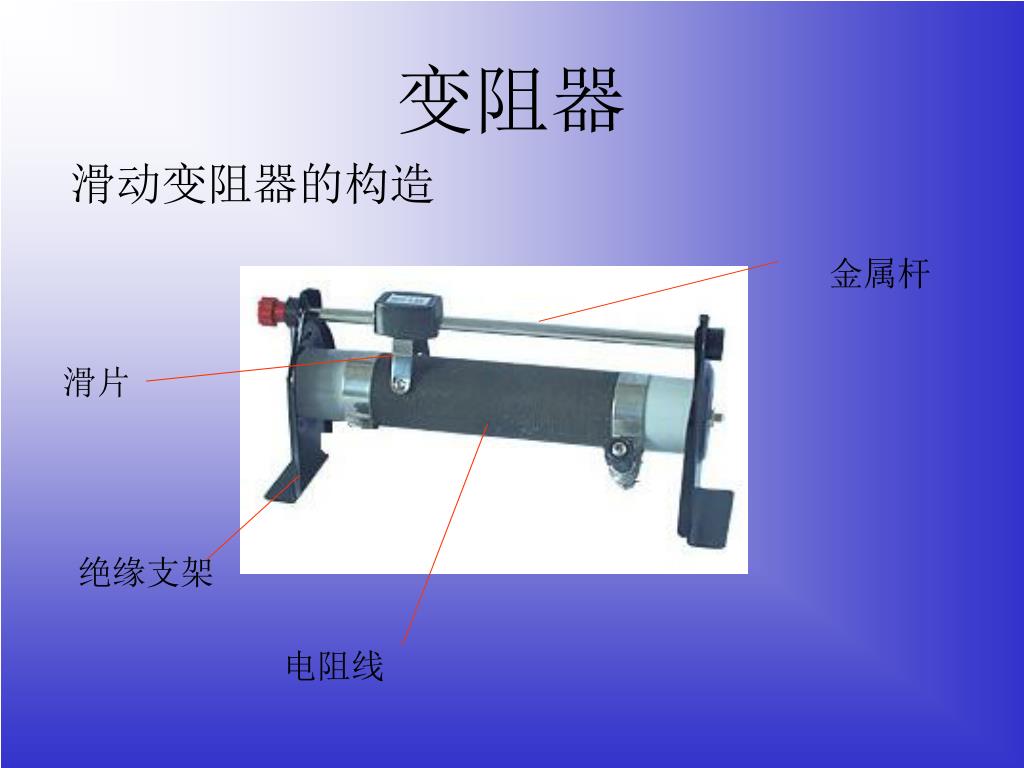

  7. 变阻器 滑动变阻器的构造 金属杆 滑片 绝缘支架 电阻线

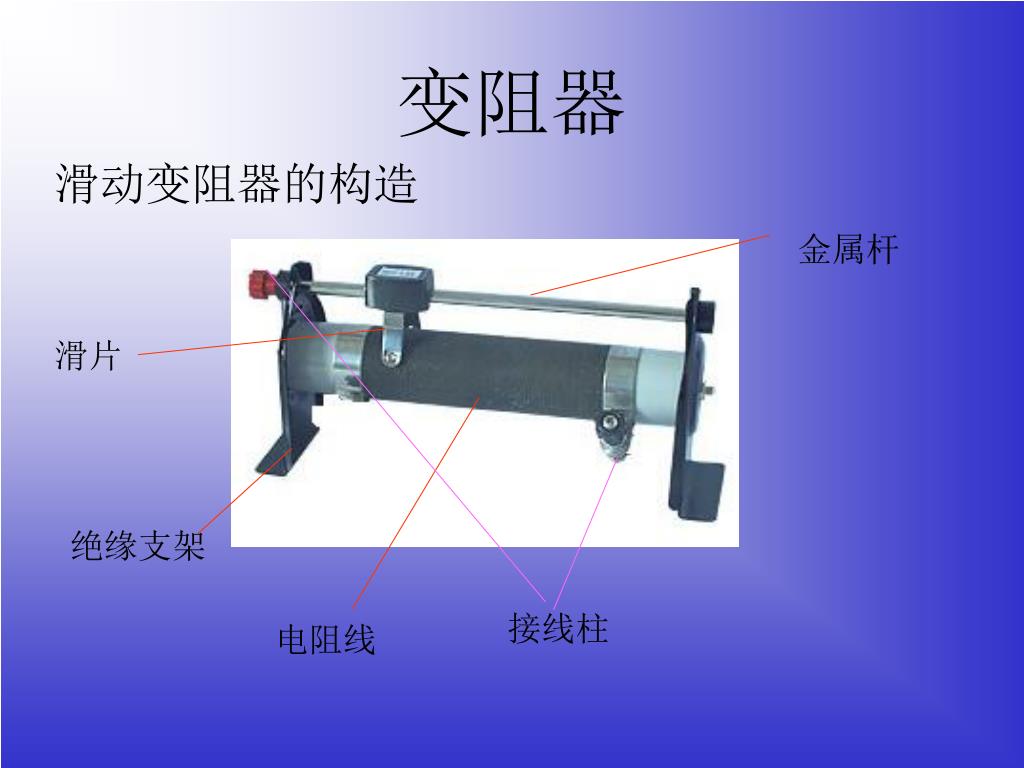

  8. 变阻器 滑动变阻器的构造 金属杆 滑片 绝缘支架 接线柱 电阻线

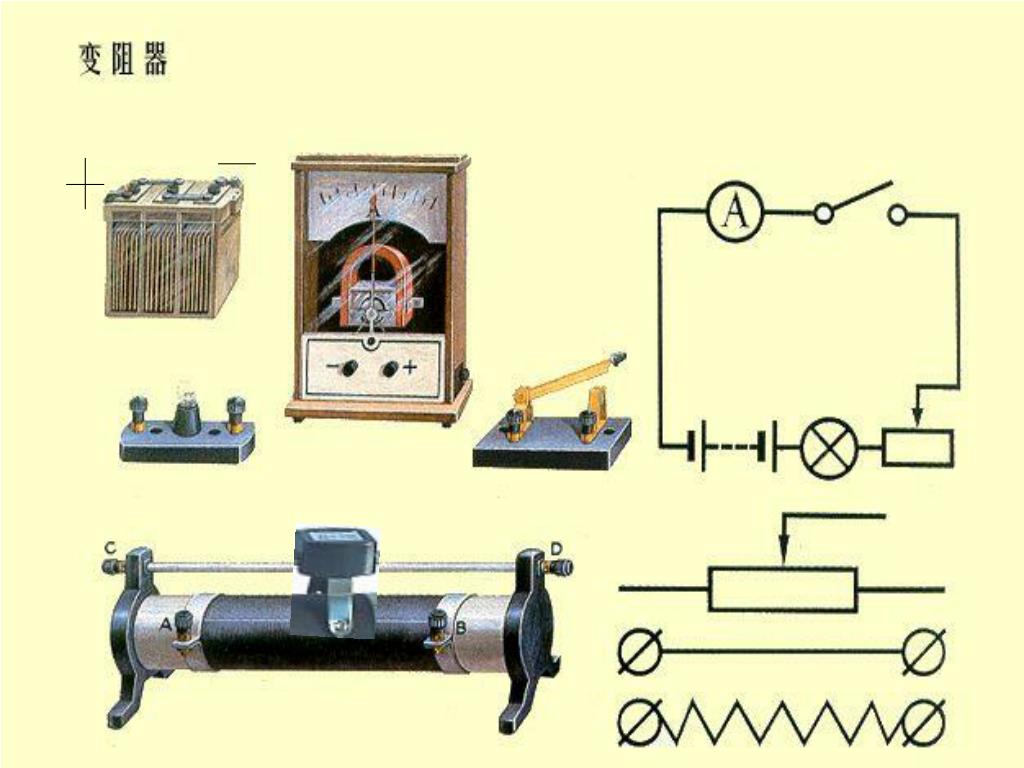

  9. 变阻器

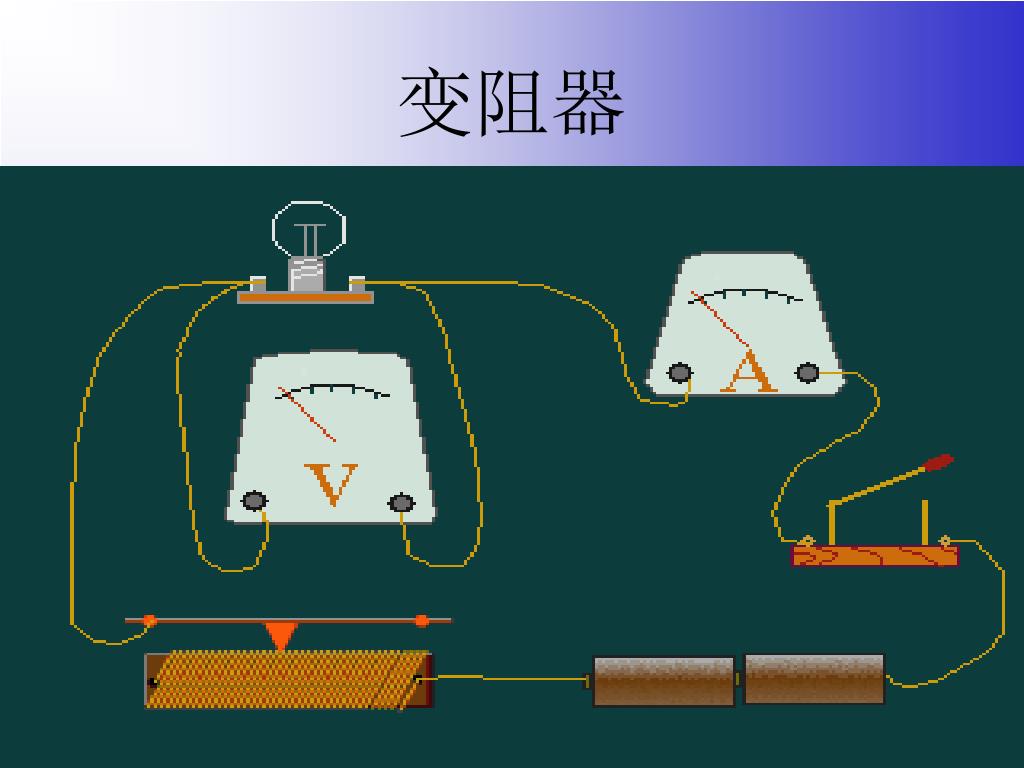

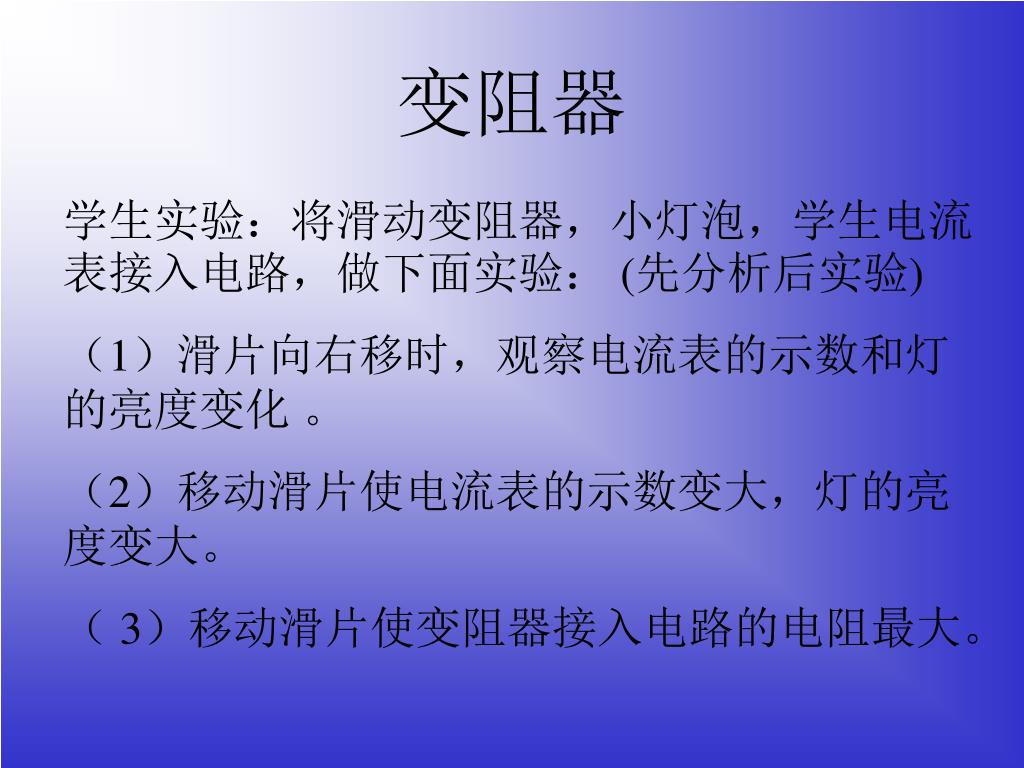

  10. 变阻器 学生实验：将滑动变阻器，小灯泡，学生电流表接入电路，做下面实验： (先分析后实验) （1）滑片向右移时，观察电流表的示数和灯的亮度变化 。 （2）移动滑片使电流表的示数变大，灯的亮度变大。 （ 3）移动滑片使变阻器接入电路的电阻最大。

  11. 变阻器

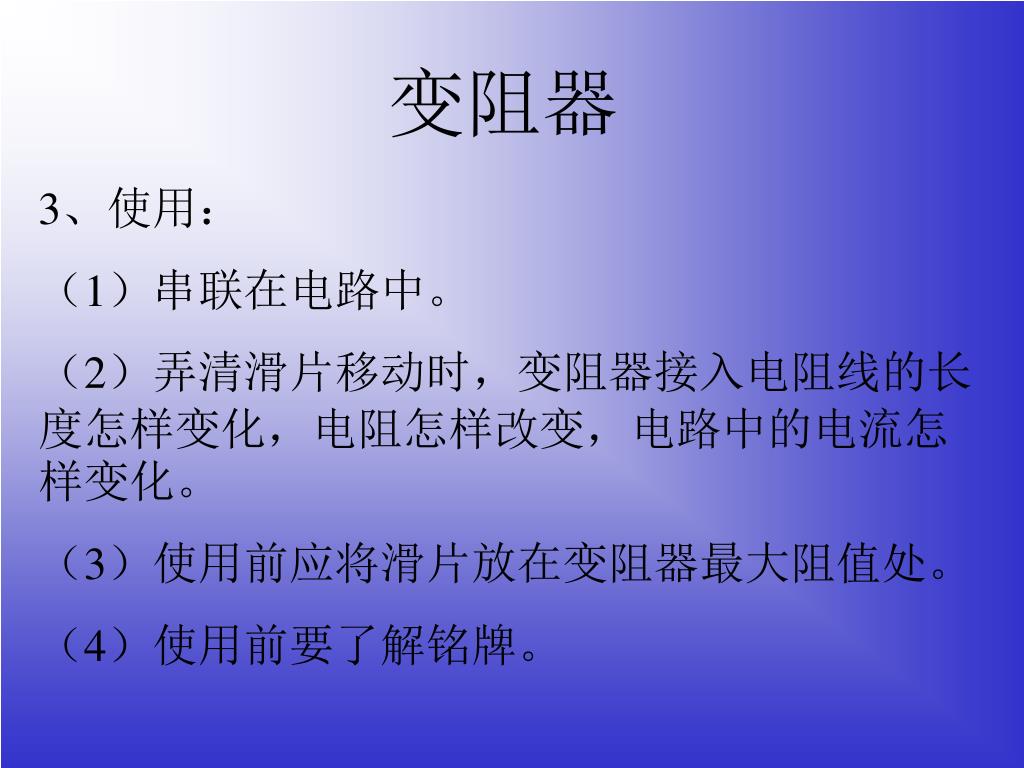

  12. 变阻器 3、使用： （1）串联在电路中。 （2）弄清滑片移动时，变阻器接入电阻线的长度怎样变化，电阻怎样改变，电路中的电流怎样变化。 （3）使用前应将滑片放在变阻器最大阻值处。 （4）使用前要了解铭牌。

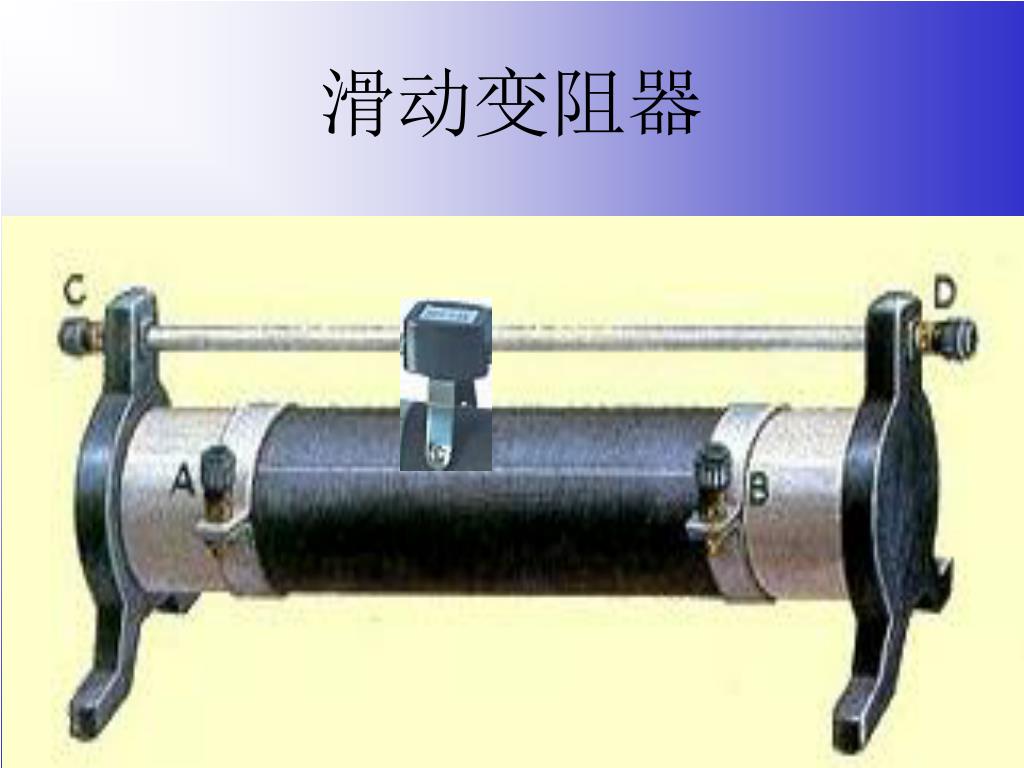

  13. 滑动变阻器

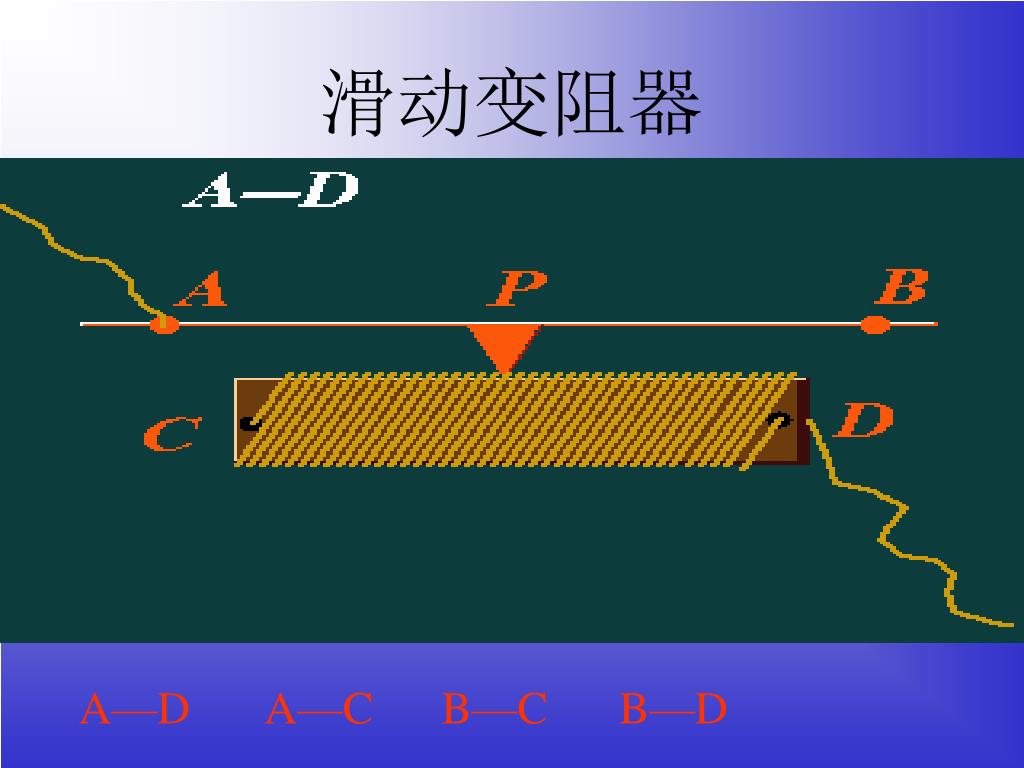

  14. 滑动变阻器 A—D A—C B—C B—D

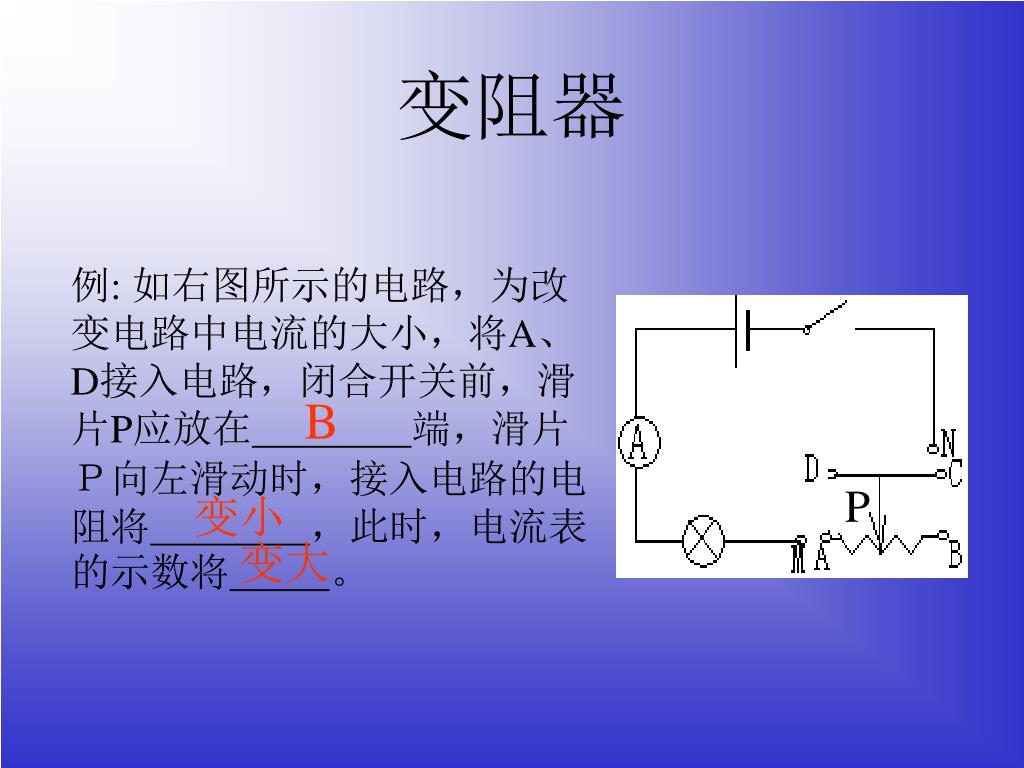

  15. 变阻器 P 例: 如右图所示的电路，为改变电路中电流的大小，将A、D接入电路，闭合开关前，滑片P应放在端，滑片Ｐ向左滑动时，接入电路的电阻将，此时，电流表的示数将。 B 变小 变大

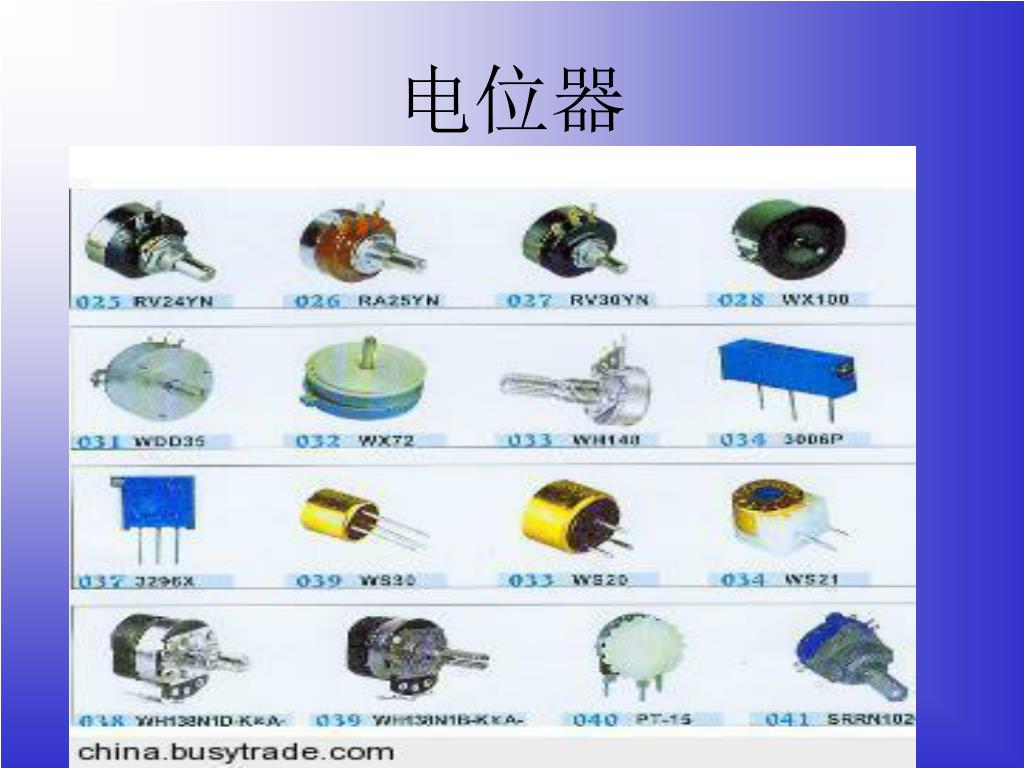

  16. 电位器

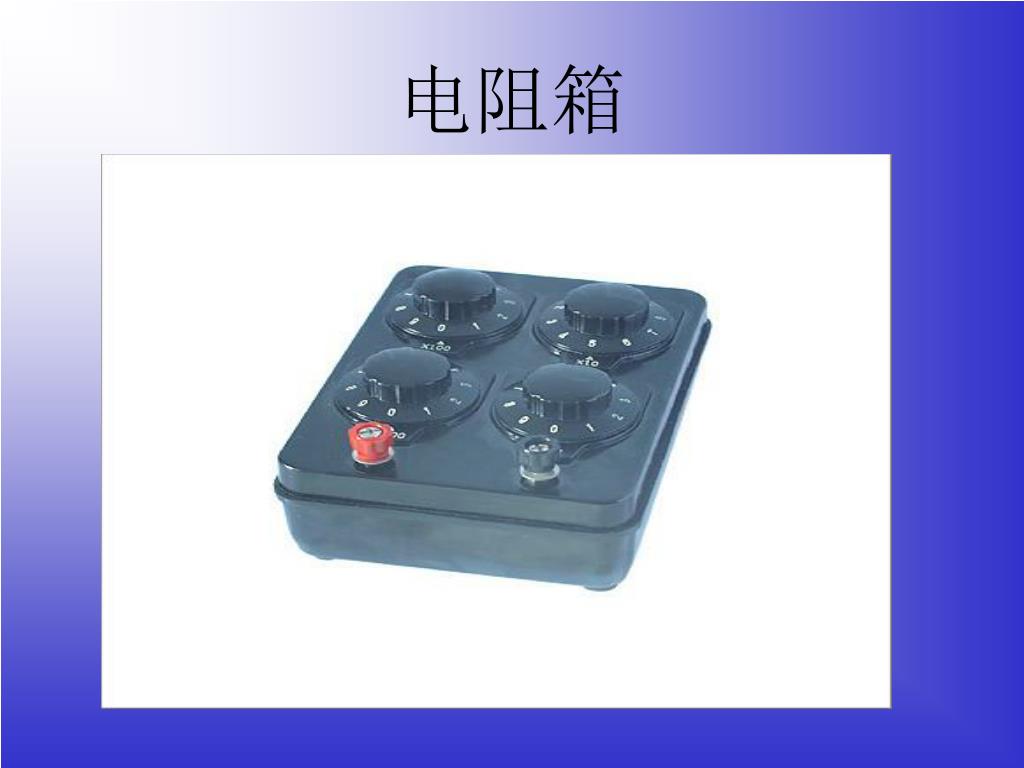

  17. 电阻箱

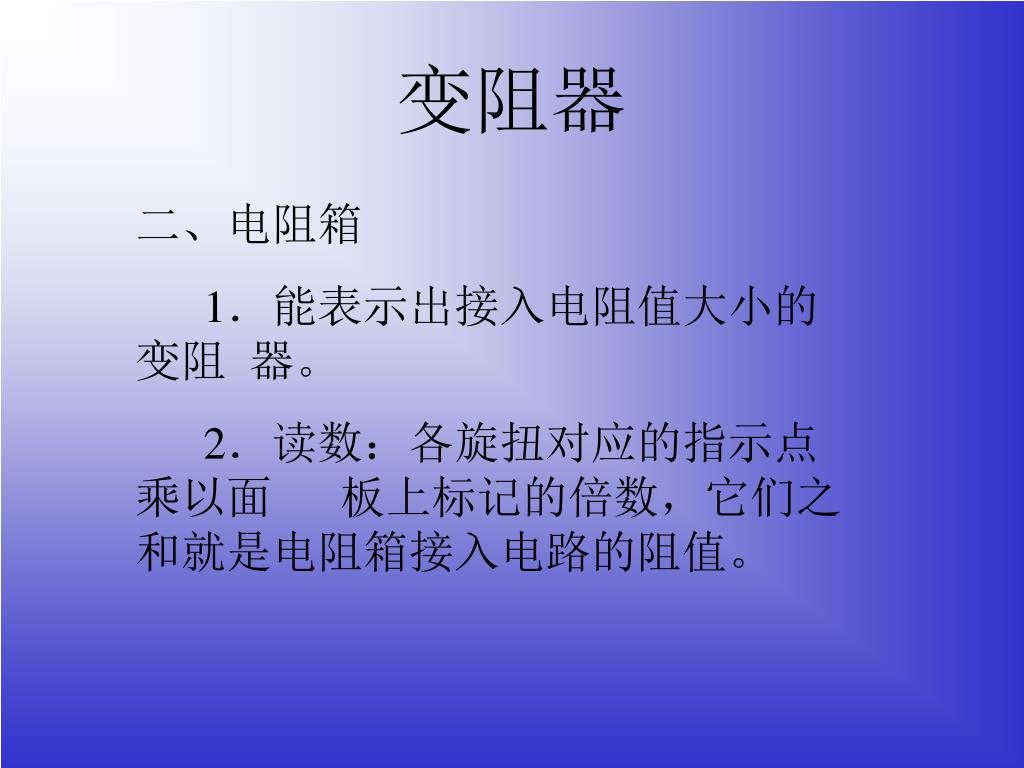

  18. 变阻器 二、电阻箱 1．能表示出接入电阻值大小的变阻 器。 2．读数：各旋扭对应的指示点乘以面 板上标记的倍数，它们之和就是电阻箱接入电路的阻值。

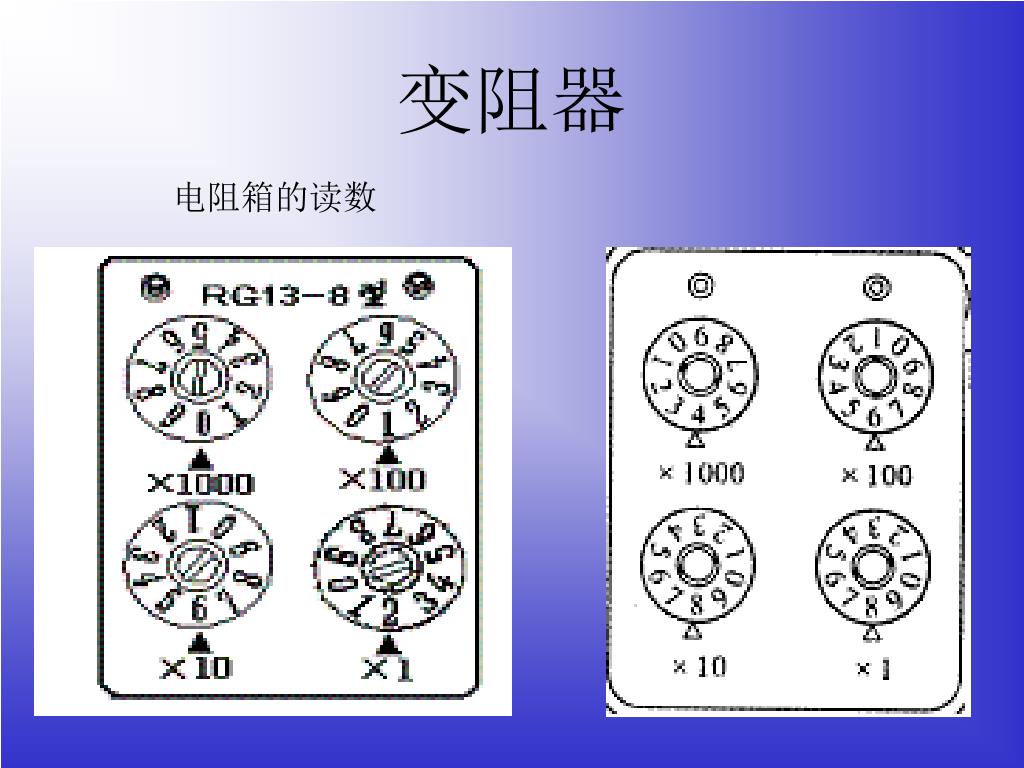

  19. 变阻器 电阻箱的读数

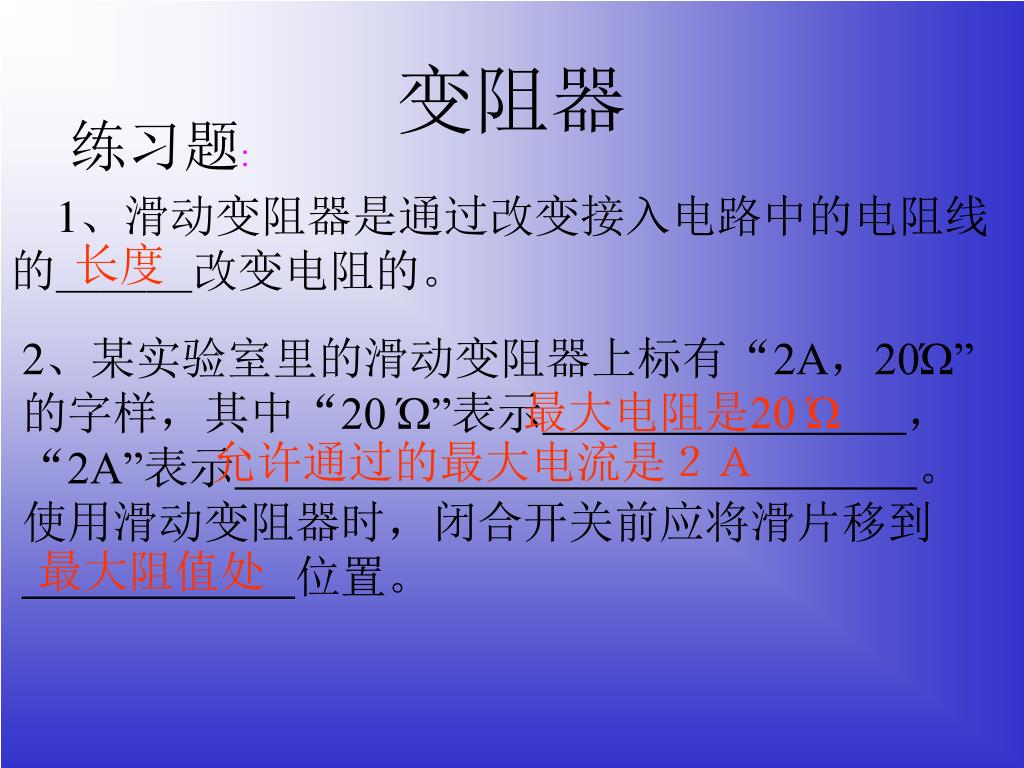

  20. 变阻器 练习题: 1、滑动变阻器是通过改变接入电路中的电阻线的＿＿＿改变电阻的。 长度 2、某实验室里的滑动变阻器上标有“2A，20Ώ”的字样，其中“20 Ώ”表示，“2A”表示。使用滑动变阻器时，闭合开关前应将滑片移到 　　 ＿＿＿＿＿＿位置。 最大电阻是20 Ώ 允许通过的最大电流是２Ａ 最大阻值处

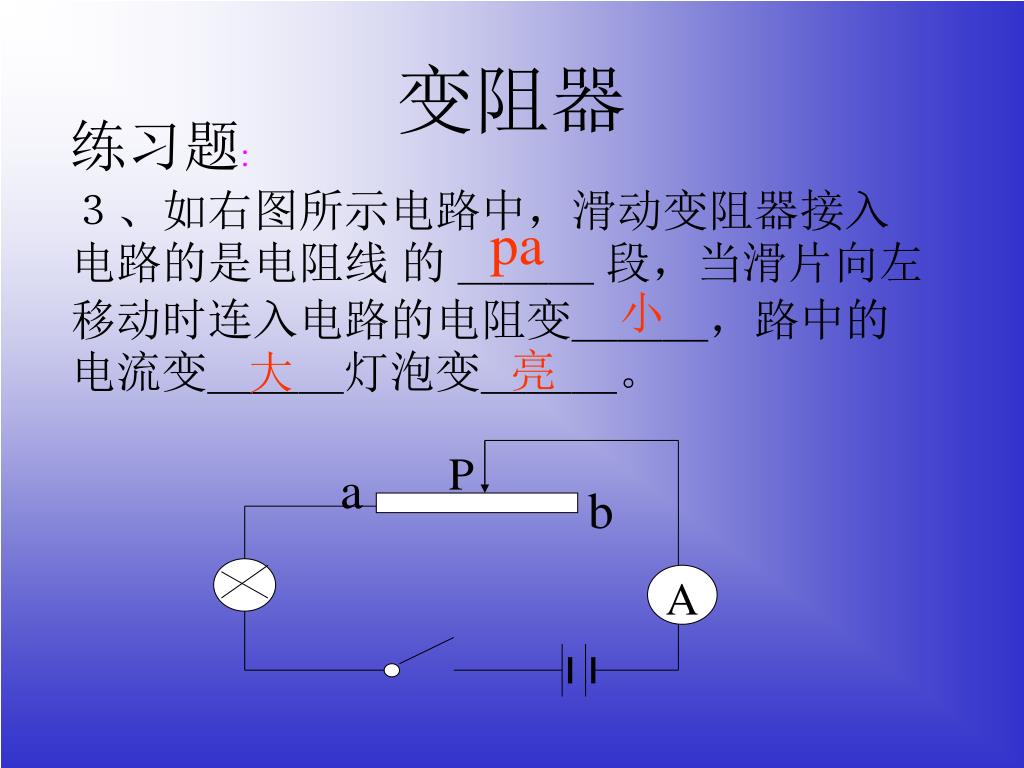

  21. 变阻器 P a b ３、如右图所示电路中，滑动变阻器接入电路的是电阻线 的 ＿＿＿ 段，当滑片向左移动时连入电路的电阻变＿＿＿，路中的电流变＿＿＿灯泡变＿＿＿。 A 练习题: pa 小 亮 大

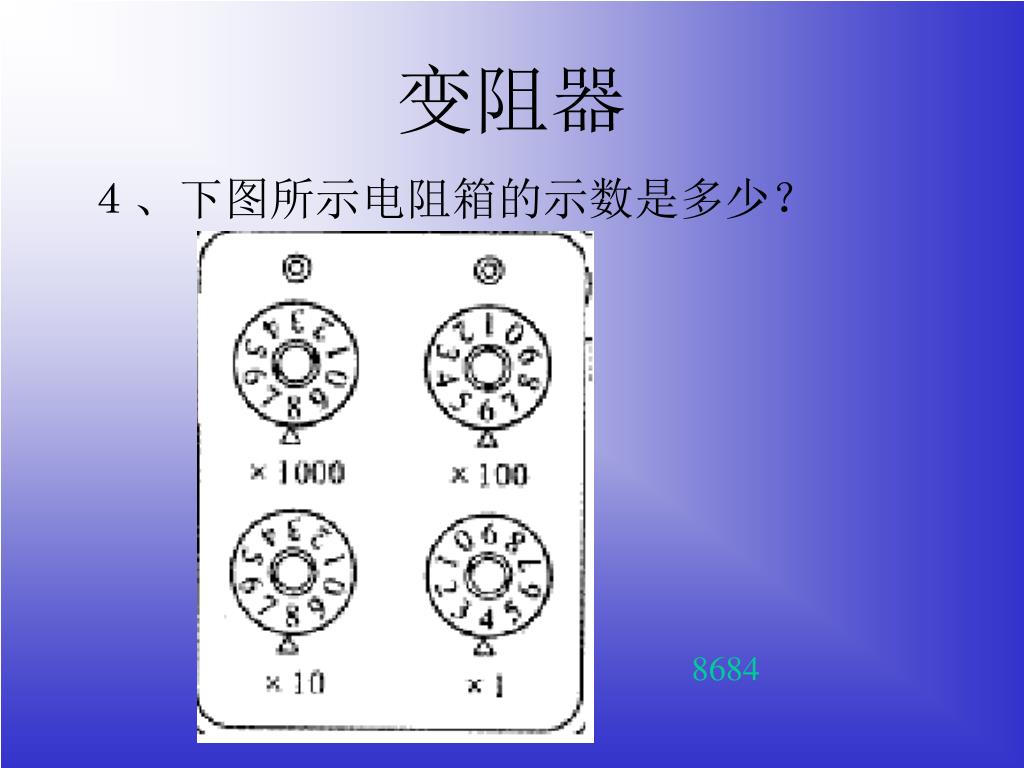

  22. 变阻器 ４、下图所示电阻箱的示数是多少？ 8684

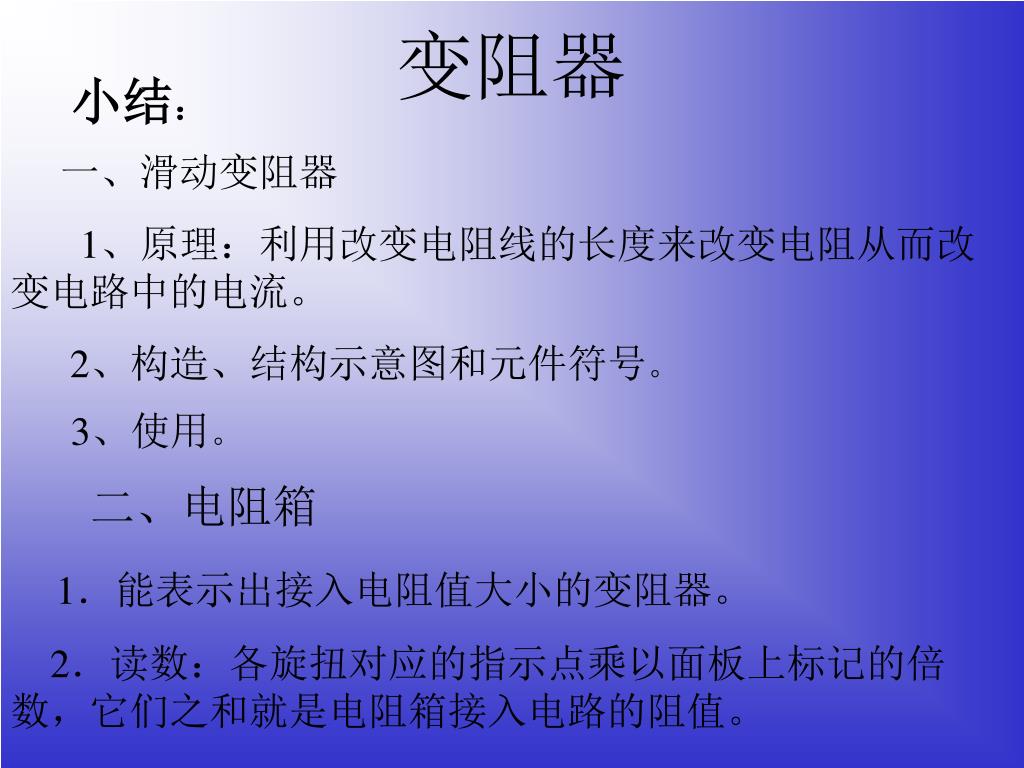

  23. 变阻器 小结： 一、滑动变阻器 1、原理：利用改变电阻线的长度来改变电阻从而改变电路中的电流。 2、构造、结构示意图和元件符号。 3、使用。 二、电阻箱 1．能表示出接入电阻值大小的变阻器。 2．读数：各旋扭对应的指示点乘以面板上标记的倍数，它们之和就是电阻箱接入电路的阻值。
