โครงการพัฒนาโรงไฟฟ้าพลังน้ำท้ายเขื่อนชลประทาน

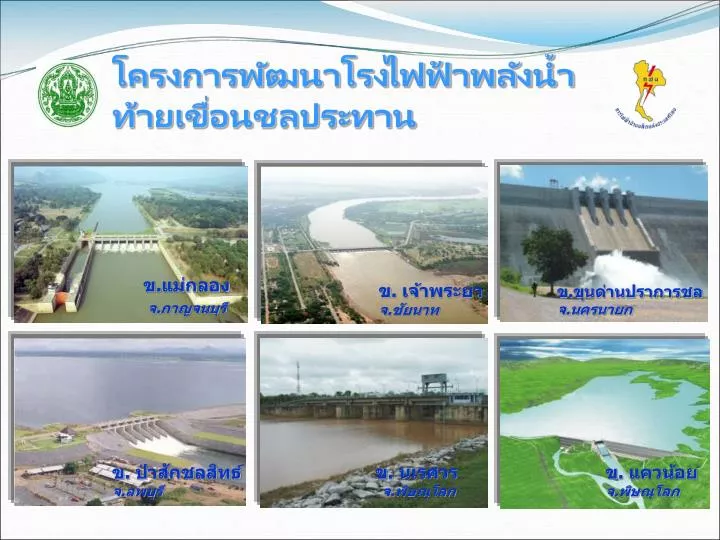

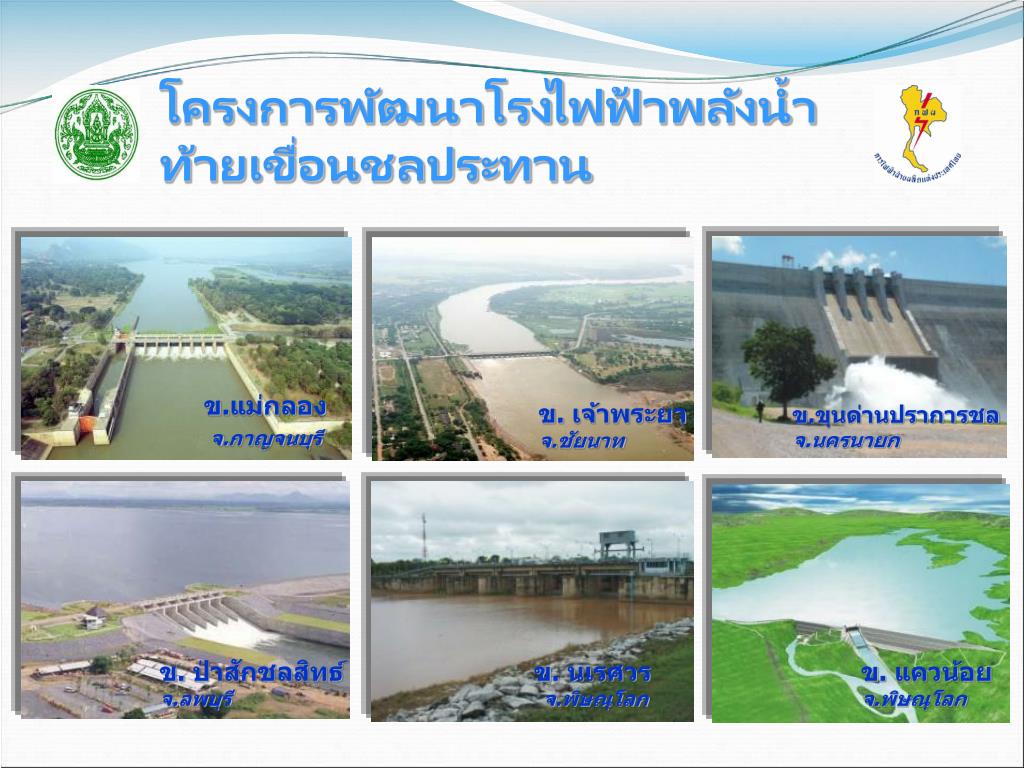

1. โครงการพัฒนาโรงไฟฟ้าพลังน้ำท้ายเขื่อนชลประทานโครงการพัฒนาโรงไฟฟ้าพลังน้ำท้ายเขื่อนชลประทาน ข.แม่กลอง จ.กาญจนบุรี ข. เจ้าพระยา จ.ชัยนาท ข.ขุนด่านปราการชล จ.นครนายก ข. ป่าสักชลสิทธ์ จ.ลพบุรี ข. นเรศวร จ.พิษณุโลก ข. แควน้อย จ.พิษณุโลก

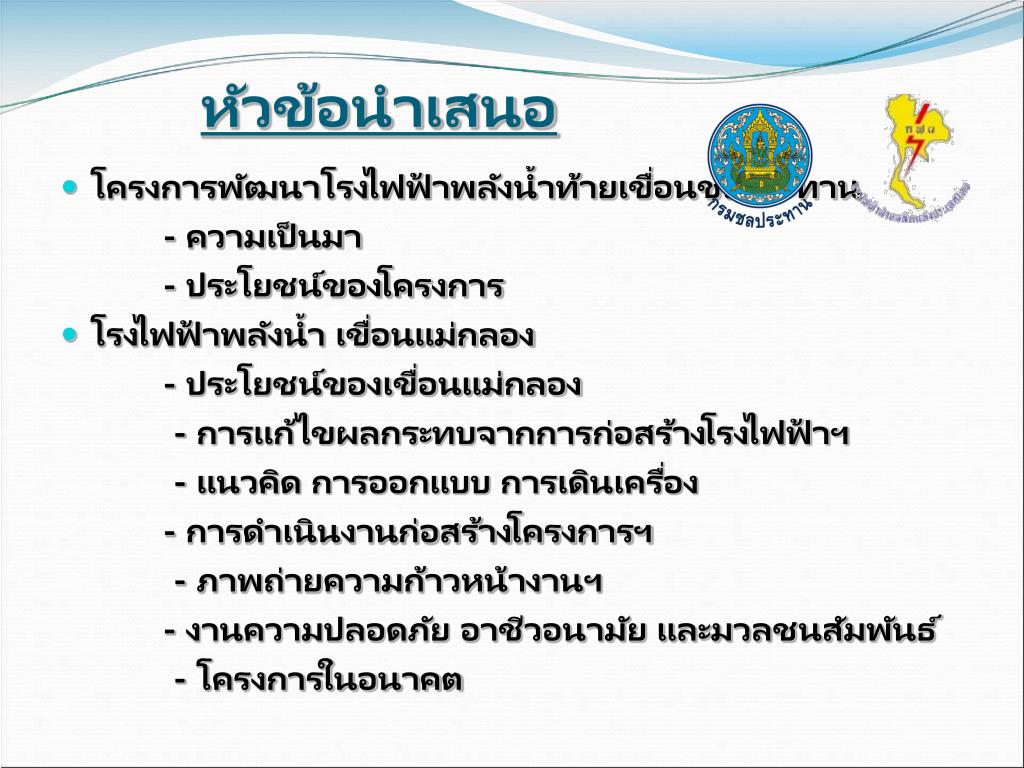

2. โครงการพัฒนาโรงไฟฟ้าพลังน้ำท้ายเขื่อนชลประทานโครงการพัฒนาโรงไฟฟ้าพลังน้ำท้ายเขื่อนชลประทาน - ความเป็นมา - ประโยชน์ของโครงการ โรงไฟฟ้าพลังน้ำ เขื่อนแม่กลอง - ประโยชน์ของเขื่อนแม่กลอง - การแก้ไขผลกระทบจากการก่อสร้างโรงไฟฟ้าฯ - แนวคิด การออกแบบ การเดินเครื่อง - การดำเนินงานก่อสร้างโครงการฯ - ภาพถ่ายความก้าวหน้างานฯ - งานความปลอดภัย อาชีวอนามัย และมวลชนสัมพันธ์ - โครงการในอนาคต หัวข้อนำเสนอ

3. 2 กันยายน 2546ครม. เห็นชอบยุทธศาสตร์ส่งเสริม และพัฒนาการใช้ พลังงานหมุนเวียน เพื่อลดการนำเข้าเชื้อเพลิงราคาแพงจากต่างประเทศ ชีวมวล ชีวภาพ พลังน้ำ พลังลม แสงอาทิตย์

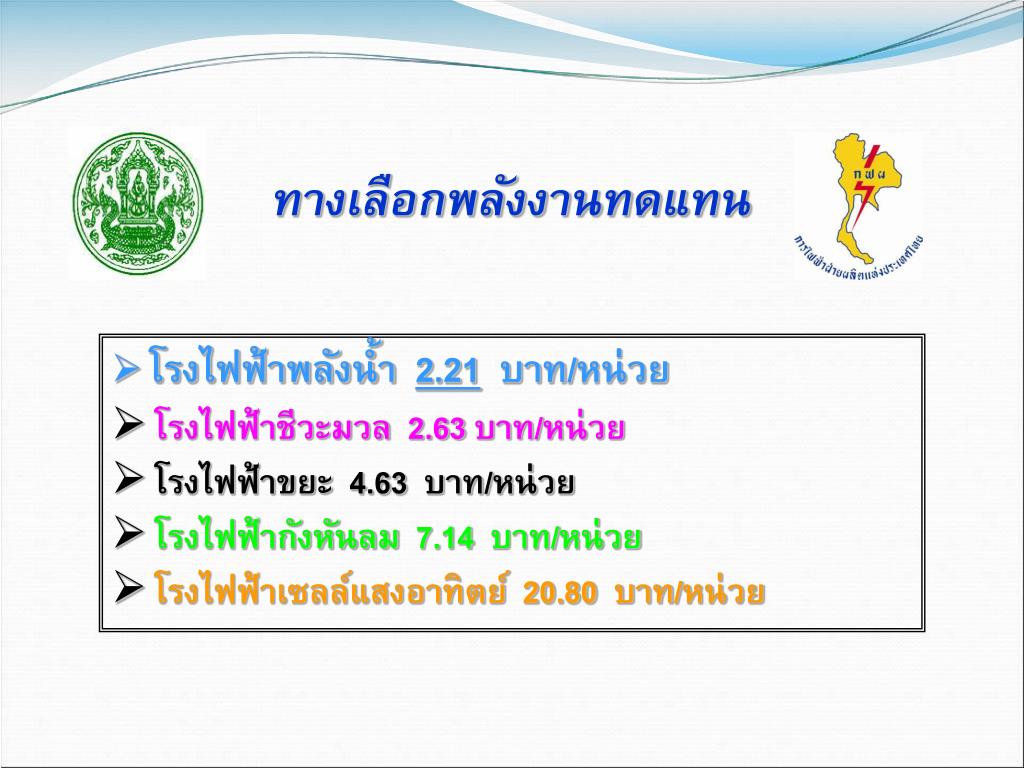

4. ทางเลือกพลังงานทดแทน • โรงไฟฟ้าพลังน้ำ 2.21 บาท/หน่วย • โรงไฟฟ้าชีวะมวล 2.63 บาท/หน่วย • โรงไฟฟ้าขยะ 4.63 บาท/หน่วย • โรงไฟฟ้ากังหันลม 7.14 บาท/หน่วย • โรงไฟฟ้าเซลล์แสงอาทิตย์ 20.80 บาท/หน่วย

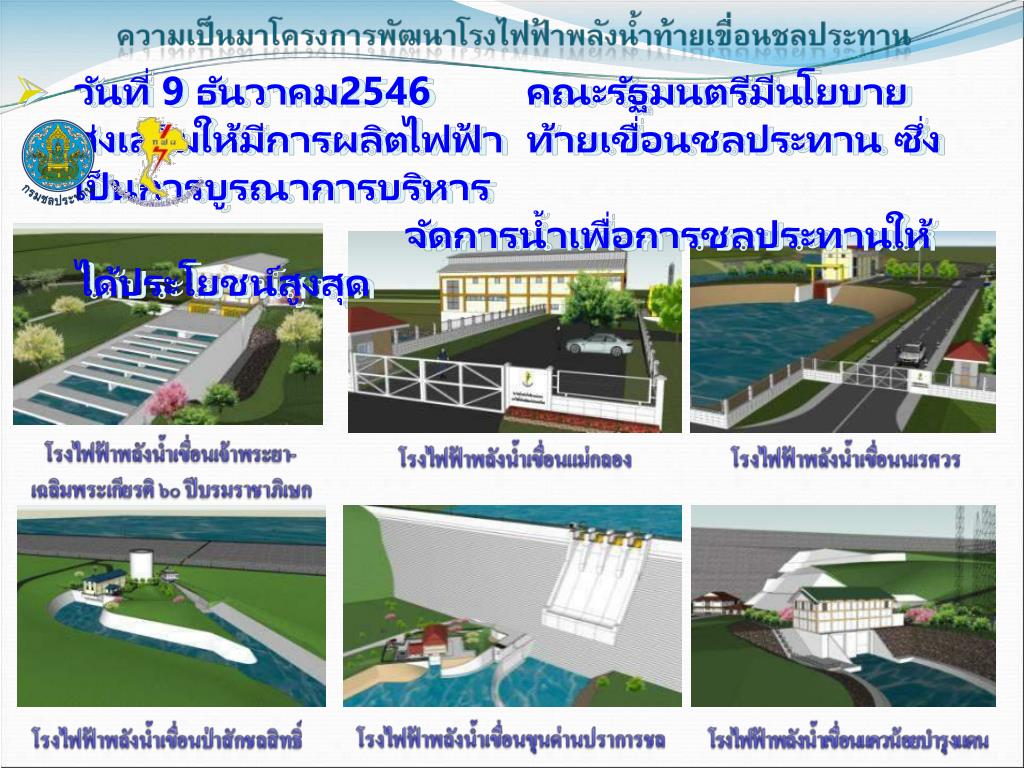

5. วันที่ 9 ธันวาคม2546 คณะรัฐมนตรีมีนโยบายส่งเสริมให้มีการผลิตไฟฟ้า ท้ายเขื่อนชลประทาน ซึ่งเป็นการบูรณาการบริหาร จัดการน้ำเพื่อการชลประทานให้ได้ประโยชน์สูงสุด

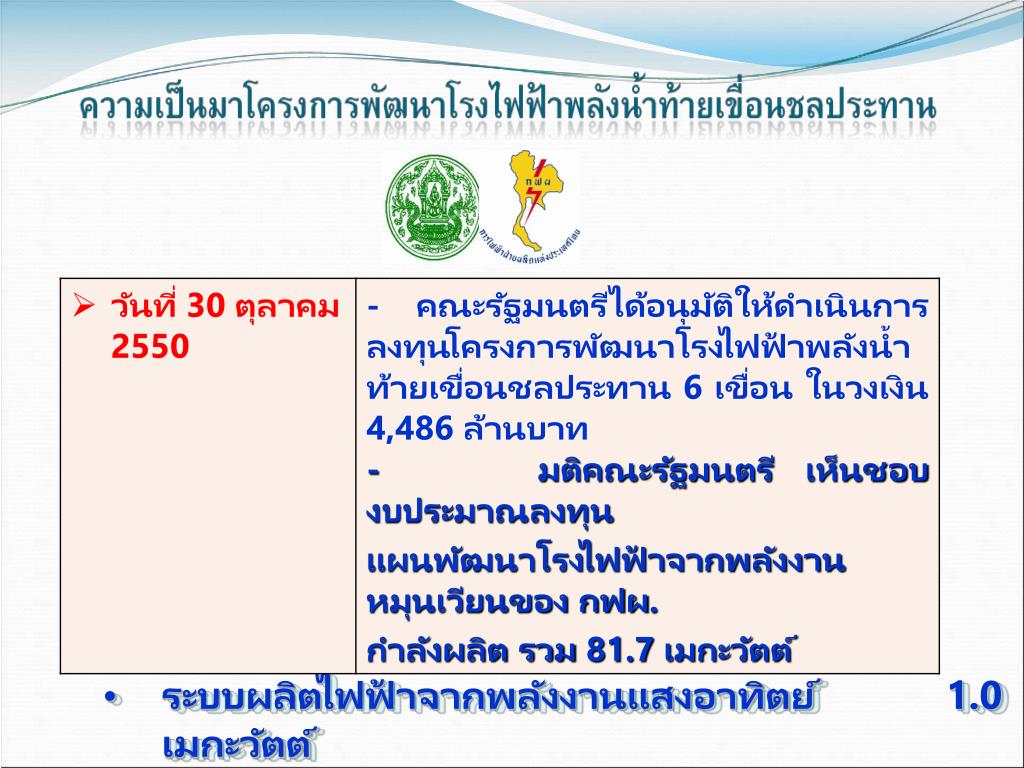

7. โรงไฟฟ้าพลังน้ำท้ายเขื่อนชลประทาน 6 เขื่อน 78.7 เมกะวัตต์ • ระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ 1.0 เมกะวัตต์ • โรงไฟฟ้ากังหันลม 2.0 เมกะวัตต์

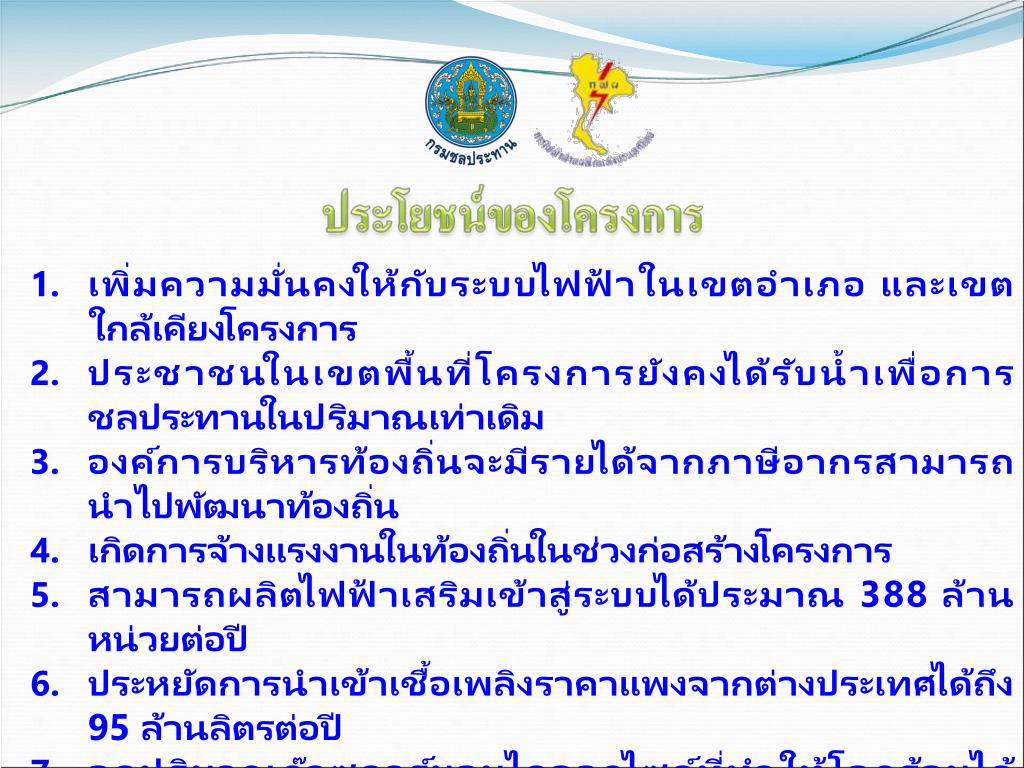

8. เพิ่มความมั่นคงให้กับระบบไฟฟ้าในเขตอำเภอ และเขตใกล้เคียงโครงการ ประชาชนในเขตพื้นที่โครงการยังคงได้รับน้ำเพื่อการชลประทานในปริมาณเท่าเดิม องค์การบริหารท้องถิ่นจะมีรายได้จากภาษีอากรสามารถนำไปพัฒนาท้องถิ่น เกิดการจ้างแรงงานในท้องถิ่นในช่วงก่อสร้างโครงการ สามารถผลิตไฟฟ้าเสริมเข้าสู่ระบบได้ประมาณ 388 ล้านหน่วยต่อปี ประหยัดการนำเข้าเชื้อเพลิงราคาแพงจากต่างประเทศได้ถึง 95 ล้านลิตรต่อปี ลดปริมาณก๊าซคาร์บอนไดออกไซด์ที่ทำให้โลกร้อนได้ 229,461 ตันต่อปี เป็นการช่วยอนุรักษ์โลก สมทบเงินเข้ากองทุนพัฒนาไฟฟ้าเดือนละ 2 สตางค์ต่อหน่วย เพื่อนำไปใช้พัฒนาอาชีพ การศึกษา ศาสนา กีฬา สาธารณสุข ฯลฯ แก่ชุมชน รอบโรงไฟฟ้า

10. หมายเหตุ 1. สำหรับโครงการฯ เขื่อนนเรศวร ยังอยู่ในการพิจารณา Financial Additionally 2. ประมาณราคา Certified Emission Reduction (CERs) = USD 15/tCO2 e (USD 1 / THB 33)

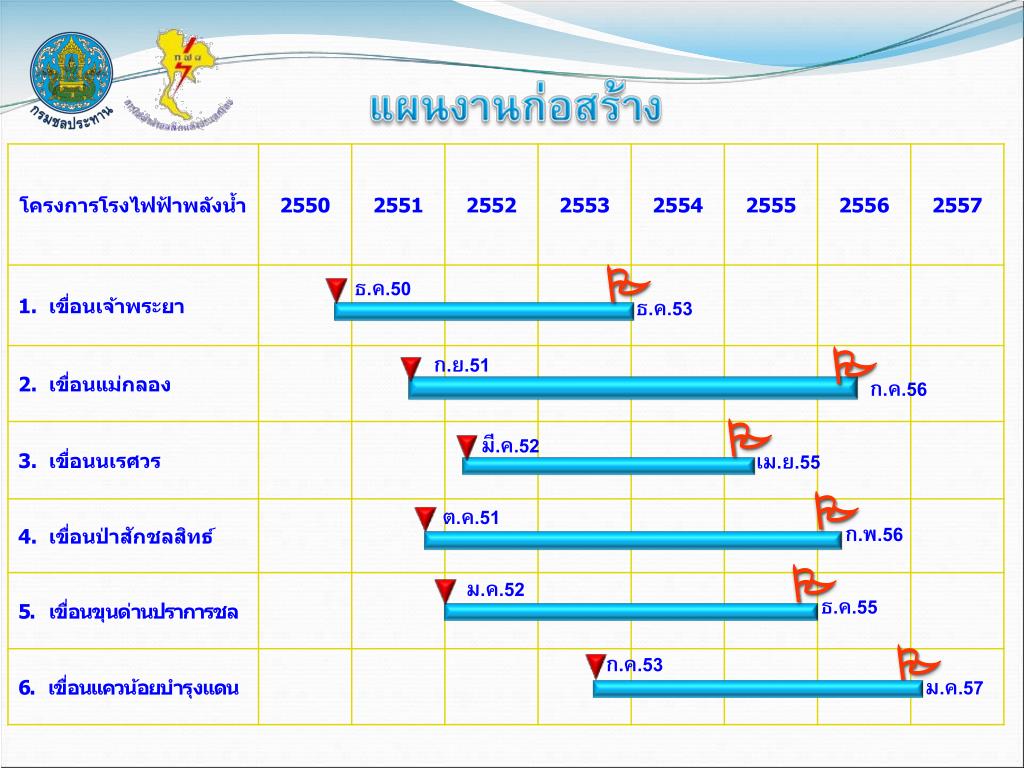

13.  ธ.ค.50 ธ.ค.53  ก.ย.51 ก.ค.56  มี.ค.52 เม.ย.55  ต.ค.51 ก.พ.56  ม.ค.52 ธ.ค.55  ก.ค.53 ม.ค.57

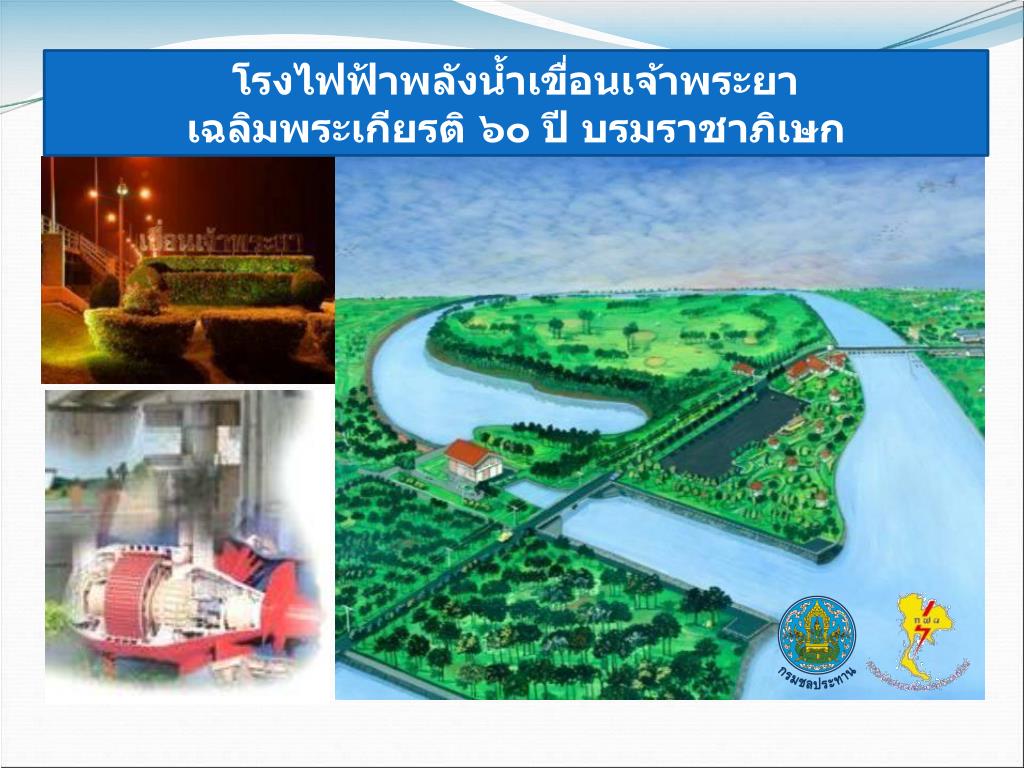

14. โรงไฟฟ้าพลังน้ำเขื่อนเจ้าพระยาเฉลิมพระเกียรติ ๖๐ ปี บรมราชาภิเษก

15. โรงไฟฟ้าพลังน้ำเขื่อนเจ้าพระยาโรงไฟฟ้าพลังน้ำเขื่อนเจ้าพระยา เฉลิมพระเกียรติ ๖๐ ปี บรมราชาภิเษก

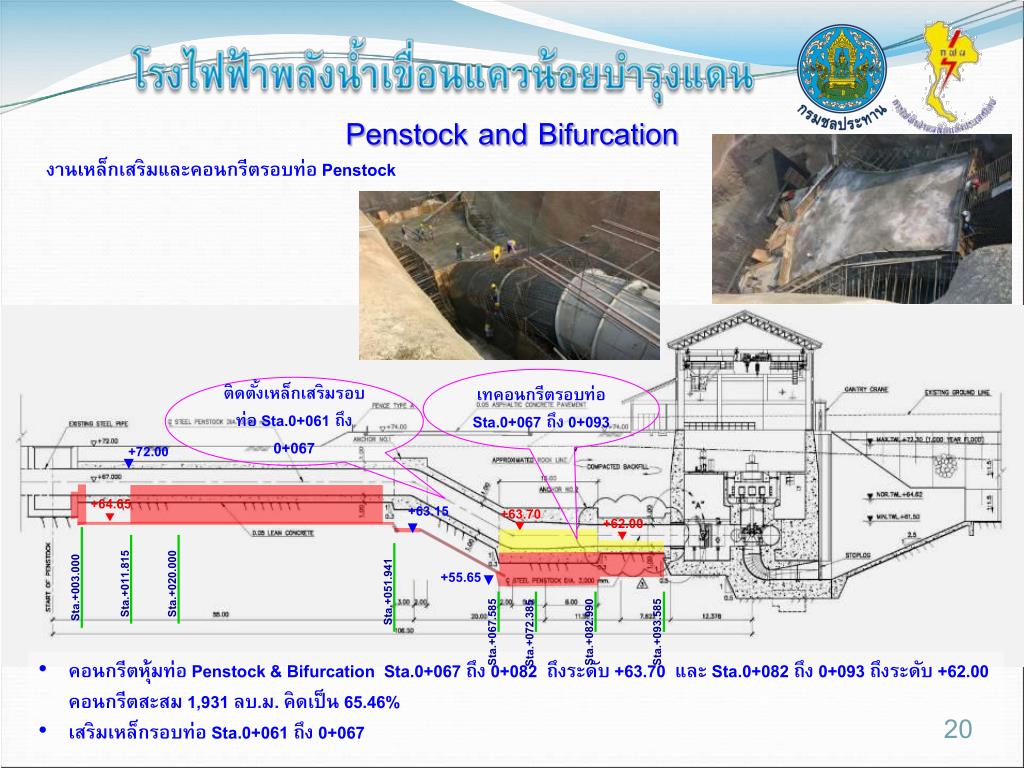

20. Penstock and Bifurcation งานเหล็กเสริมและคอนกรีตรอบท่อ Penstock เทคอนกรีตรอบท่อ Sta.0+067 ถึง 0+093 ติดตั้งเหล็กเสริมรอบท่อ Sta.0+061 ถึง 0+067 +72.00 +64.65 +63.15 +63.70 +62.00 +55.65 Sta.+011.815 Sta.+020.000 Sta.+003.000 Sta.+051.941 Sta.+067.585 Sta.+082.990 Sta.+093.585 Sta.+072.385 • คอนกรีตหุ้มท่อ Penstock & Bifurcation Sta.0+067 ถึง 0+082 ถึงระดับ +63.70 และ Sta.0+082 ถึง 0+093 ถึงระดับ +62.00 คอนกรีตสะสม 1,931 ลบ.ม. คิดเป็น 65.46% • เสริมเหล็กรอบท่อ Sta.0+061 ถึง 0+067 20

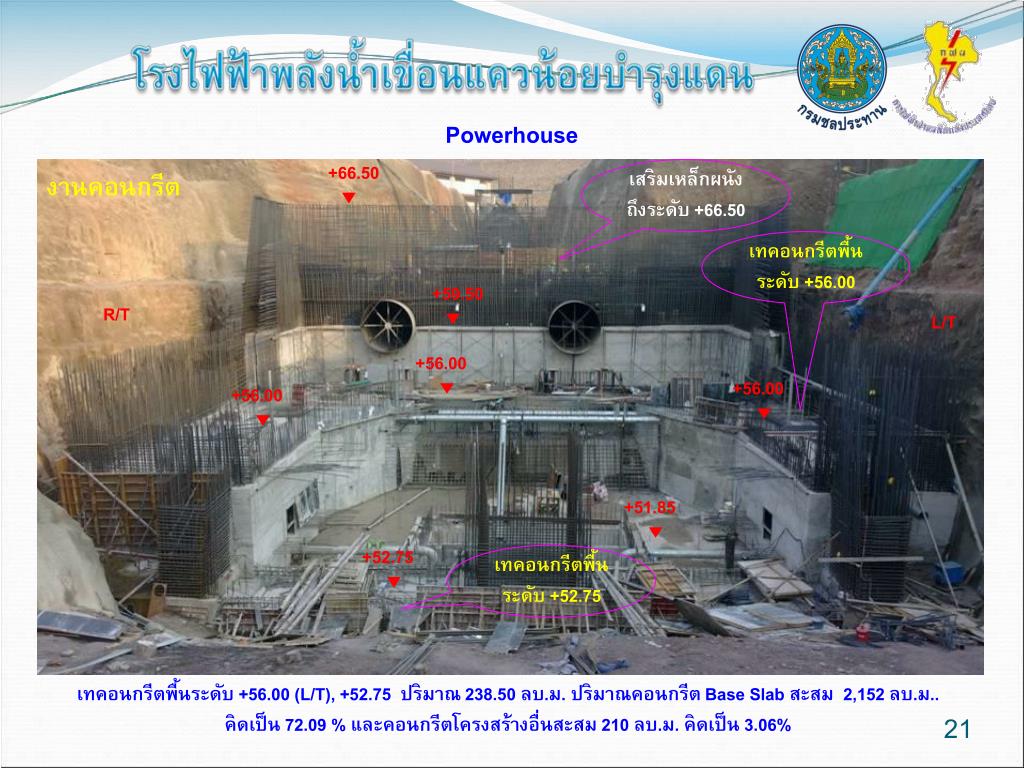

21. Powerhouse +66.50 เสริมเหล็กผนังถึงระดับ +66.50 งานคอนกรีต เทคอนกรีตพื้นระดับ +56.00 +59.50 R/T L/T +56.00 +56.00 +56.00 +51.85 +52.75 เทคอนกรีตพื้นระดับ +52.75 เทคอนกรีตพื้นระดับ +56.00 (L/T), +52.75 ปริมาณ 238.50 ลบ.ม. ปริมาณคอนกรีต Base Slab สะสม 2,152 ลบ.ม..คิดเป็น 72.09 % และคอนกรีตโครงสร้างอื่นสะสม 210 ลบ.ม. คิดเป็น 3.06% 21

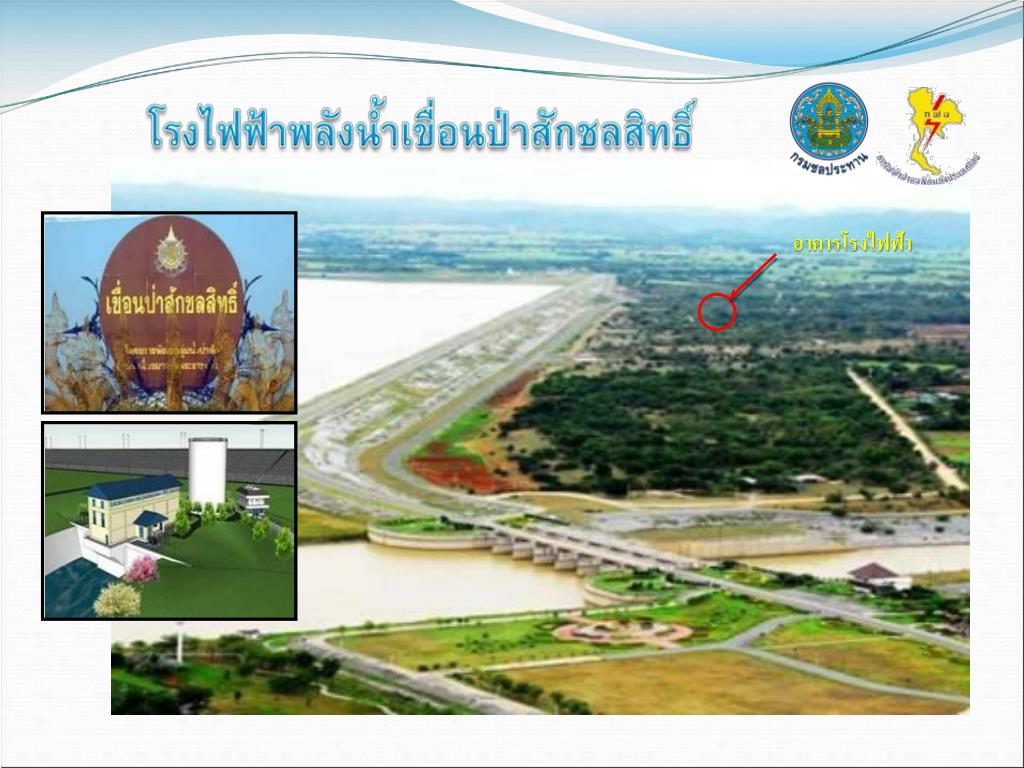

22. อาคารโรงไฟฟ้า อาคารโรงไฟฟ้า

23. 23

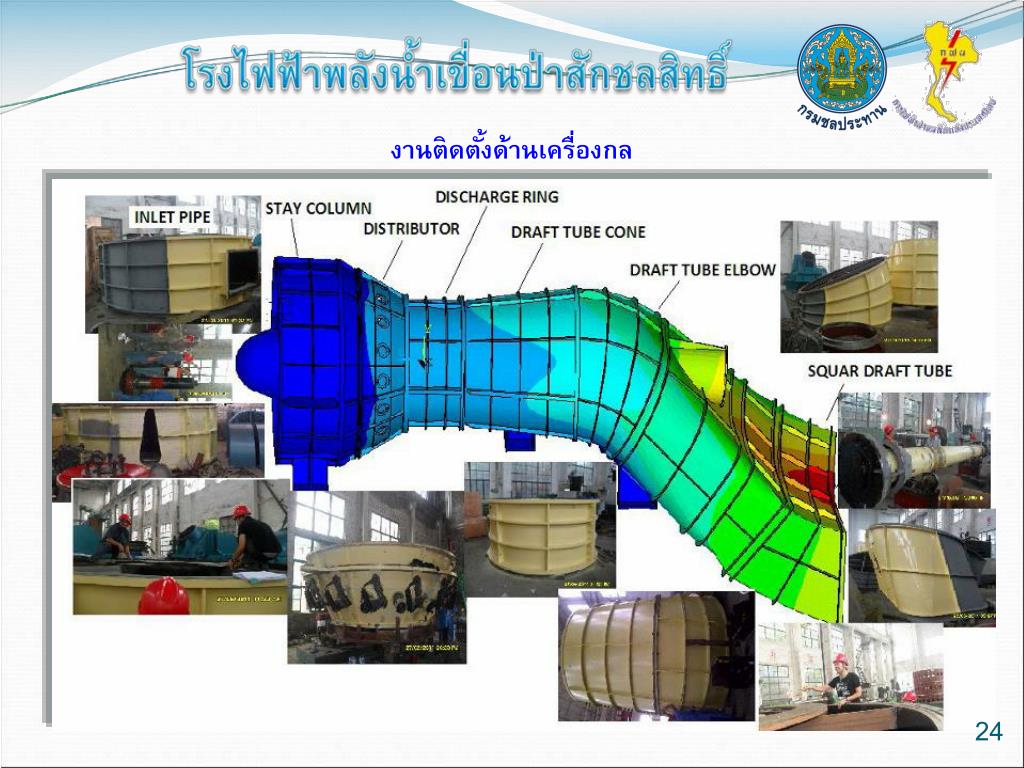

24. งานติดตั้งด้านเครื่องกลงานติดตั้งด้านเครื่องกล 24

27. อาคารโรงไฟฟ้าฯ บริเวณพื้นที่ก่อสร้าง • ที่ตั้งโครงการ.. • โรงไฟฟ้าพลังน้ำเขื่อนแม่กลอง • ตั้งอยู่เลขที่96/1005 หมู่ที่ 1 ตำบลม่วงชุม อำเภอท่าม่วง จังหวัดกาญจนบุรี

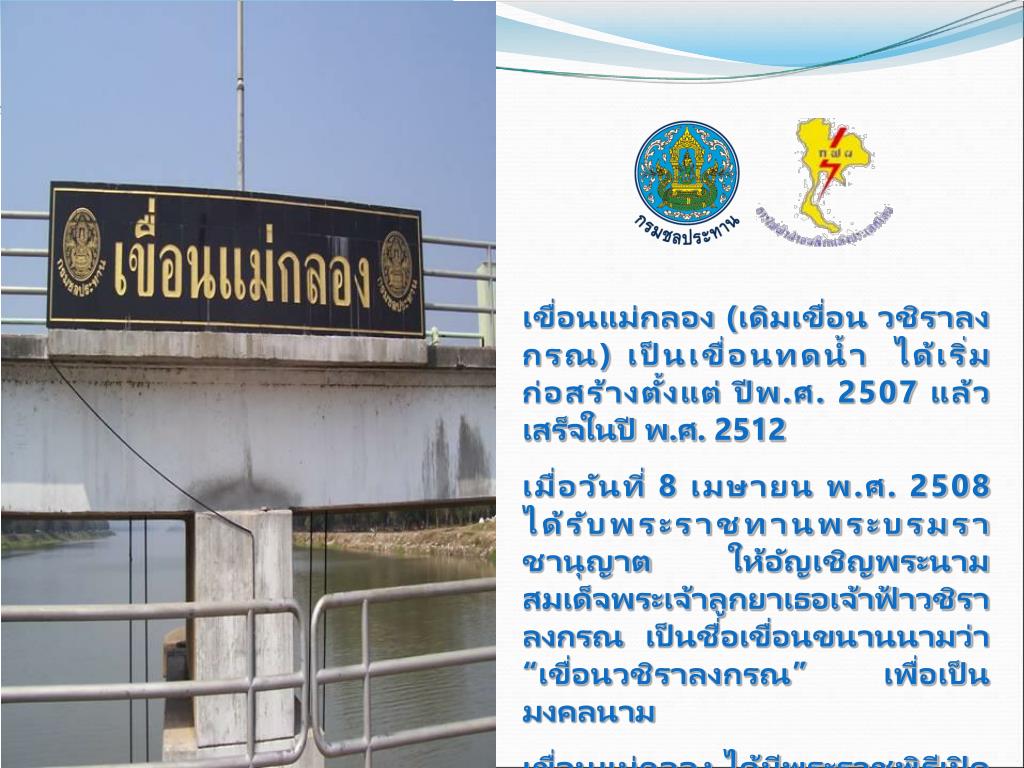

28. เขื่อนแม่กลอง (เดิมเขื่อน วชิราลงกรณ) เป็นเขื่อนทดน้ำ ได้เริ่มก่อสร้างตั้งแต่ ปีพ.ศ. 2507 แล้วเสร็จในปี พ.ศ. 2512 เมื่อวันที่ 8 เมษายน พ.ศ. 2508 ได้รับพระราชทานพระบรมราชานุญาต ให้อัญเชิญพระนามสมเด็จพระเจ้าลูกยาเธอเจ้าฟ้าวชิราลงกรณ เป็นชื่อเขื่อนขนานนามว่า “เขื่อนวชิราลงกรณ” เพื่อเป็นมงคลนาม เขื่อนแม่กลอง ได้มีพระราชพิธีเปิดใช้เขื่อน เมื่อวันที่๑สิงหาคม พ.ศ. 2513 ต่อมาในปี พ.ศ.2545 ได้เปลี่ยนชื่อเขื่อน วชิราลงกรณ เป็นเขื่อนแม่กลอง

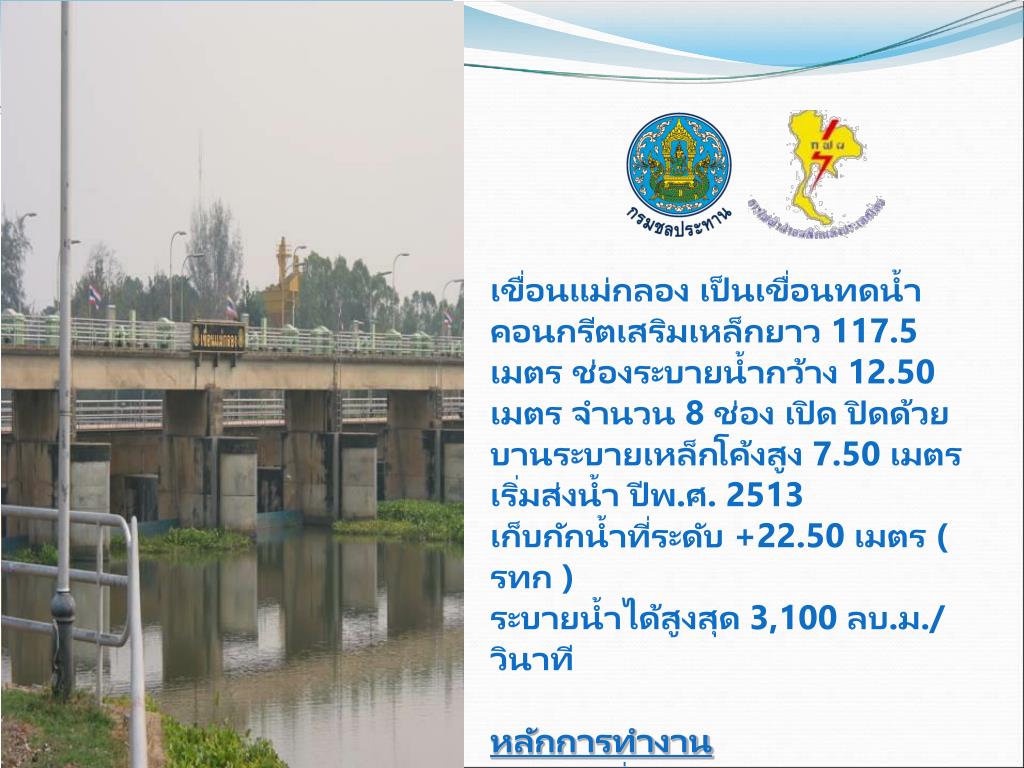

29. เขื่อนแม่กลอง เป็นเขื่อนทดน้ำคอนกรีตเสริมเหล็กยาว 117.5 เมตร ช่องระบายน้ำกว้าง 12.50 เมตร จำนวน 8 ช่อง เปิด ปิดด้วยบานระบายเหล็กโค้งสูง 7.50 เมตร เริ่มส่งน้ำ ปีพ.ศ. 2513 เก็บกักน้ำที่ระดับ +22.50 เมตร ( รทก ) ระบายน้ำได้สูงสุด 3,100 ลบ.ม./วินาที หลักการทำงาน เขื่อนแม่กลองจะควบคุมระดับน้ำเหนือเขื่อนให้ได้ระดับ+22.50เมตร(รทก)ซึ่งเป็นระดับน้ำที่เก็บกักและผันน้ำเข้าคลองส่งน้ำ

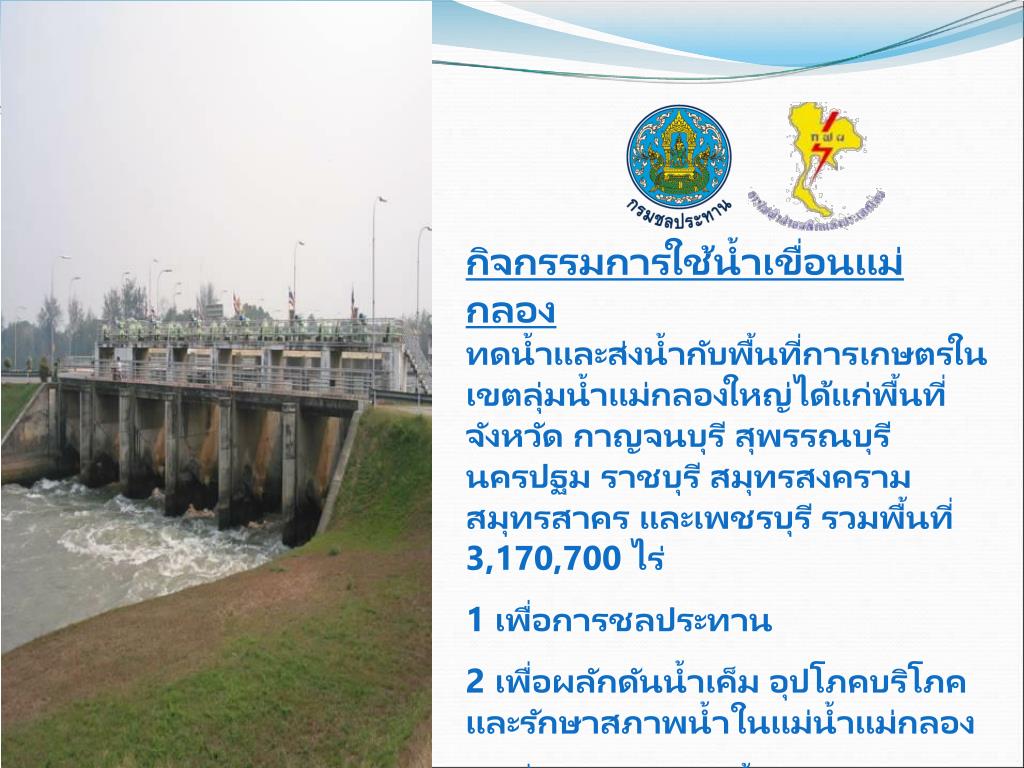

30. กิจกรรมการใช้น้ำเขื่อนแม่กลองกิจกรรมการใช้น้ำเขื่อนแม่กลอง ทดน้ำและส่งน้ำกับพื้นที่การเกษตรในเขตลุ่มน้ำแม่กลองใหญ่ได้แก่พื้นที่ จังหวัด กาญจนบุรี สุพรรณบุรี นครปฐม ราชบุรี สมุทรสงคราม สมุทรสาคร และเพชรบุรี รวมพื้นที่ 3,170,700 ไร่ 1 เพื่อการชลประทาน 2 เพื่อผลักดันน้ำเค็ม อุปโภคบริโภคและรักษาสภาพน้ำในแม่น้ำแม่กลอง 3 เพื่อสนับสนุนแม่น้ำท่าจีน 4 เพื่อกิจกรรมการประปาในเขตกรุงเทพมหานคร

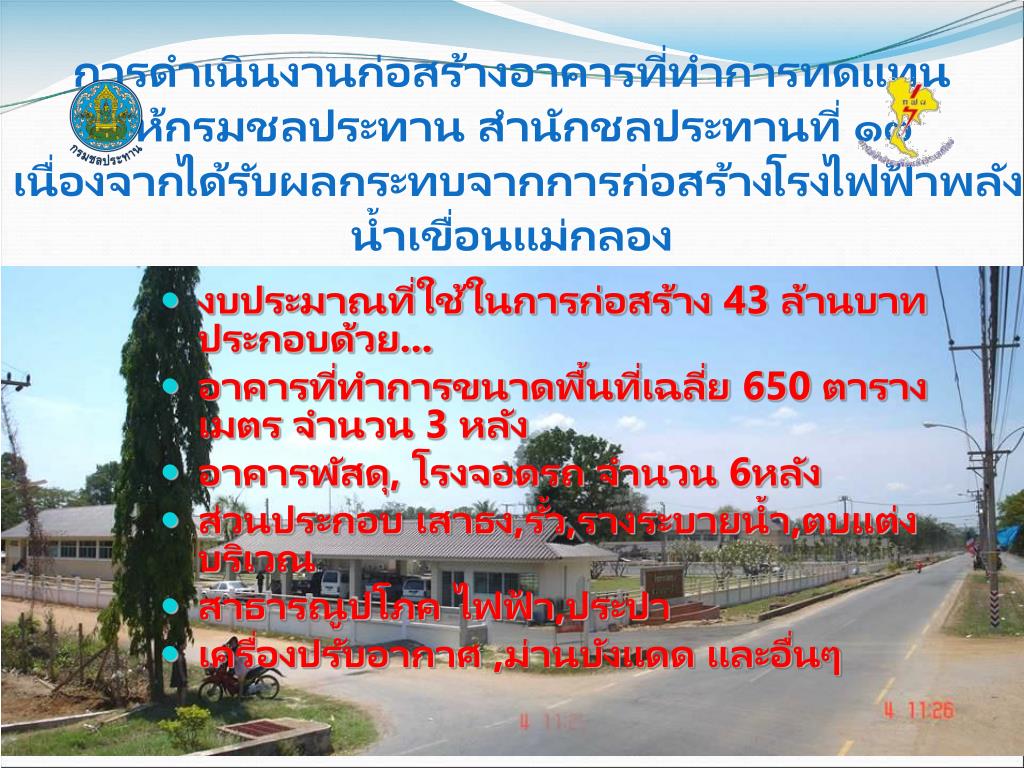

31. การดำเนินงานก่อสร้างอาคารที่ทำการทดแทน ให้กรมชลประทาน สำนักชลประทานที่ ๑๓ เนื่องจากได้รับผลกระทบจากการก่อสร้างโรงไฟฟ้าพลังน้ำเขื่อนแม่กลอง • งบประมาณที่ใช้ในการก่อสร้าง 43 ล้านบาท ประกอบด้วย... • อาคารที่ทำการขนาดพื้นที่เฉลี่ย 650 ตารางเมตร จำนวน 3 หลัง • อาคารพัสดุ, โรงจอดรถ จำนวน 6หลัง • ส่วนประกอบ เสาธง,รั้ว,รางระบายน้ำ,ตบแต่งบริเวณ • สาธารณูปโภค ไฟฟ้า,ประปา • เครื่องปรับอากาศ ,ม่านบังแดด และอื่นๆ

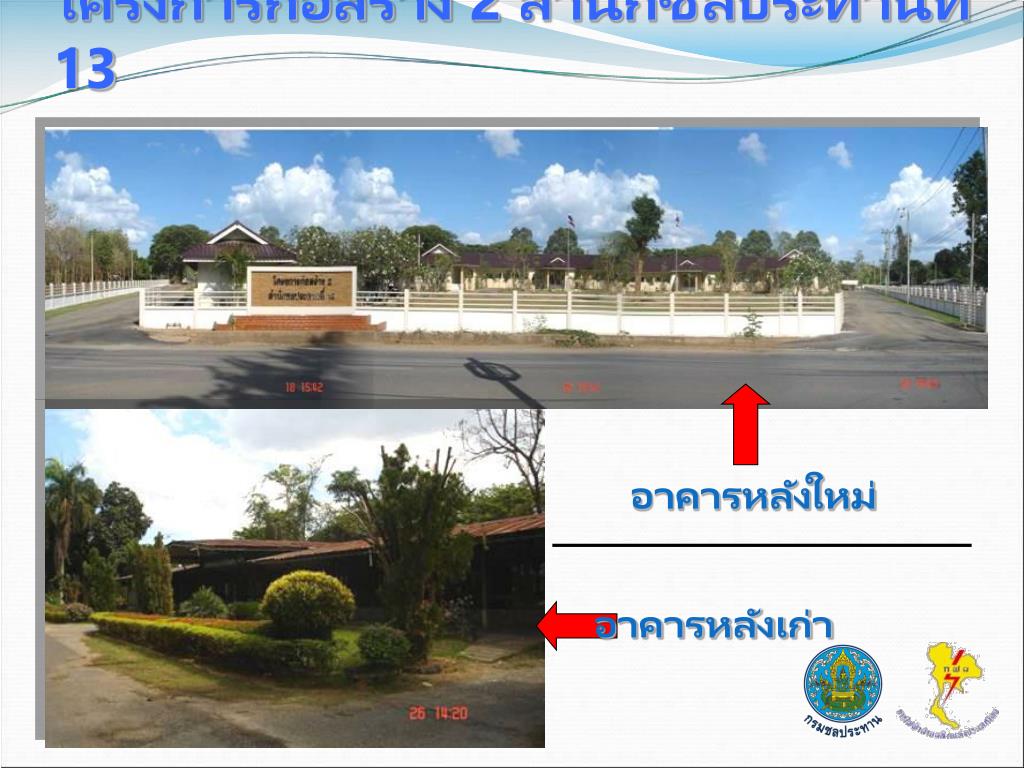

32. โครงการก่อสร้าง 2 สำนักชลประทานที่13 อาคารหลังใหม่ อาคารหลังเก่า

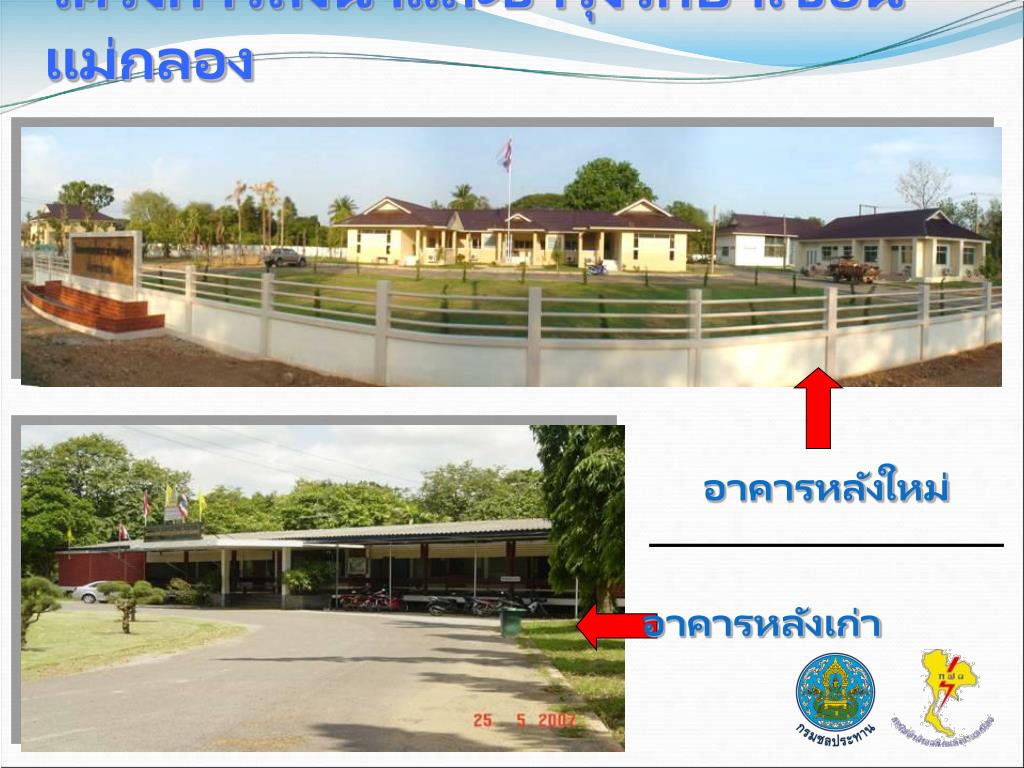

33. โครงการส่งน้ำและบำรุงรักษาเขื่อนแม่กลองโครงการส่งน้ำและบำรุงรักษาเขื่อนแม่กลอง อาคารหลังใหม่ อาคารหลังเก่า

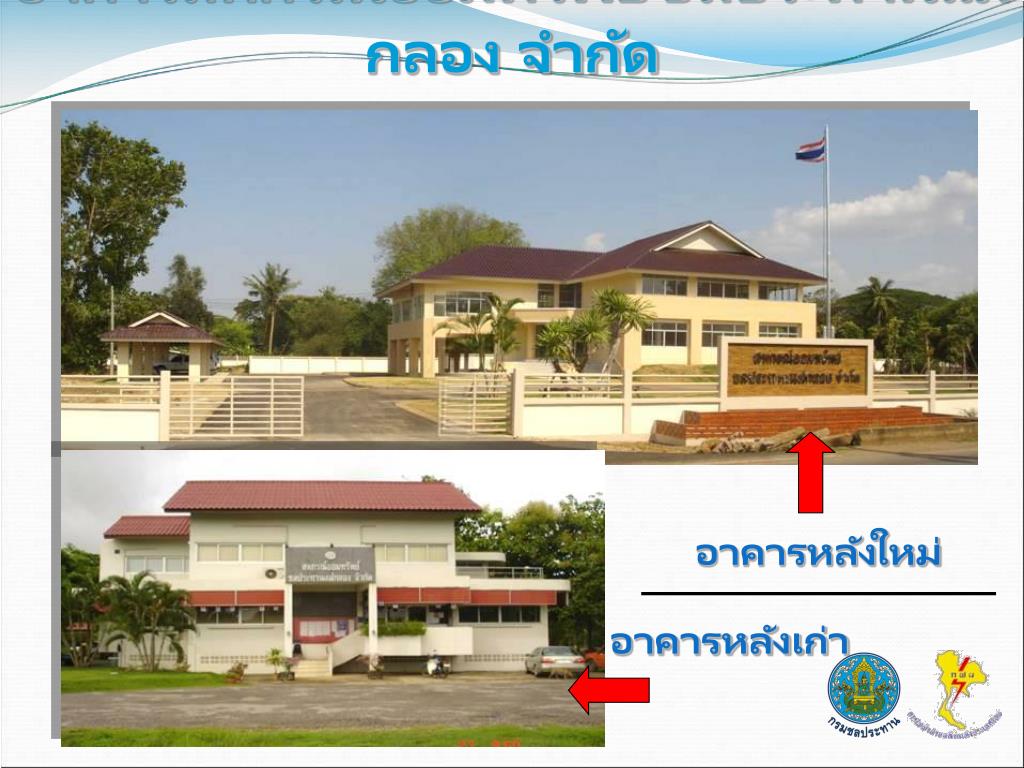

34. อาคารสหกรณ์ออมทรัพย์ชลประทานแม่กลอง จำกัด อาคารหลังใหม่ อาคารหลังเก่า

35. ส่งมอบอาคารที่ทำการระหว่างชลประทานและการไฟฟ้าฝ่ายผลิตแห่งประเทศไทยวันที่ ๒๘ เมษายน ๒๕๕๒

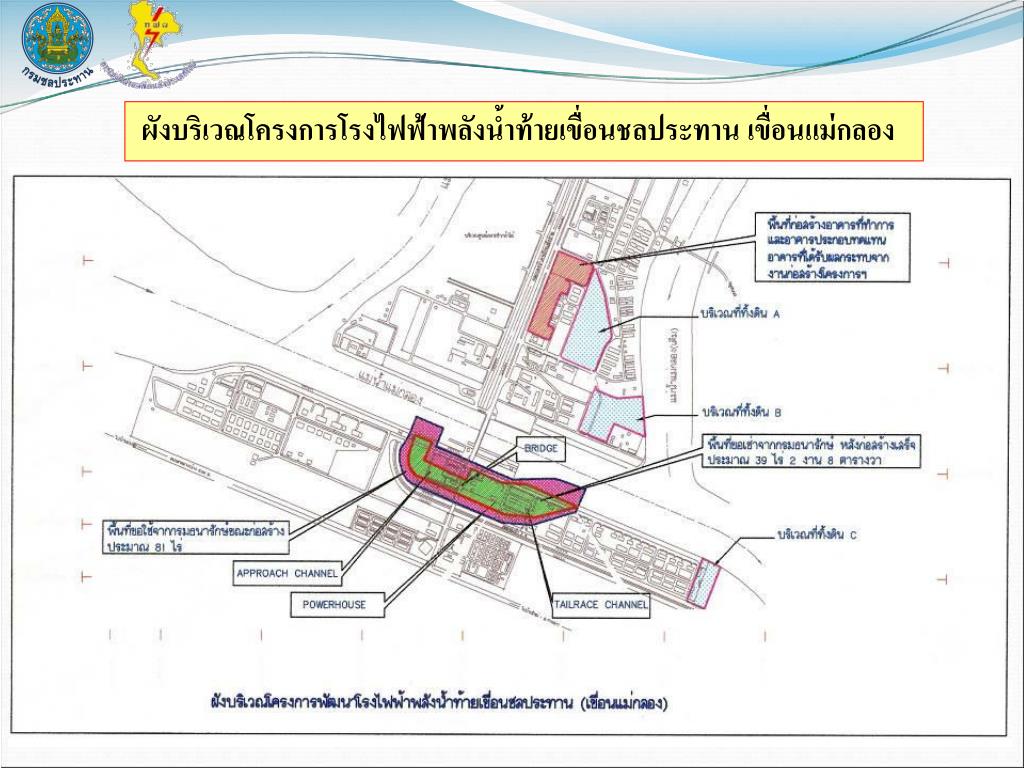

36. ผังบริเวณโครงการโรงไฟฟ้าพลังน้ำท้ายเขื่อนชลประทาน เขื่อนแม่กลอง

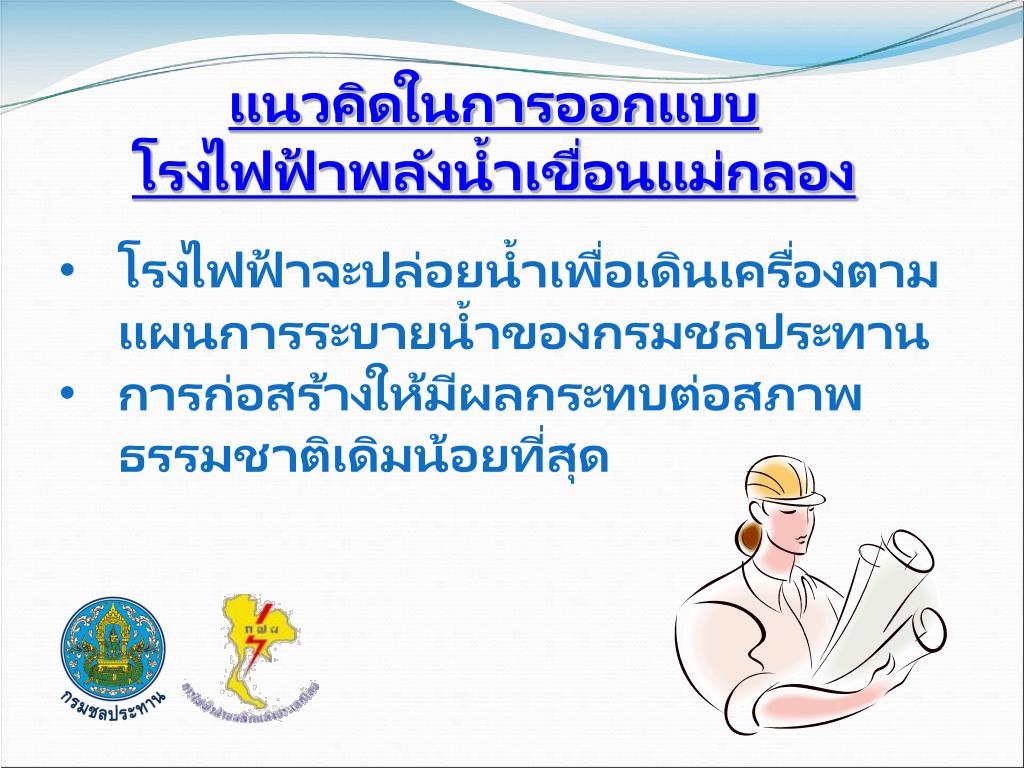

37. แนวคิดในการออกแบบ โรงไฟฟ้าพลังน้ำเขื่อนแม่กลอง • โรงไฟฟ้าจะปล่อยน้ำเพื่อเดินเครื่องตามแผนการระบายน้ำของกรมชลประทาน • การก่อสร้างให้มีผลกระทบต่อสภาพธรรมชาติเดิมน้อยที่สุด

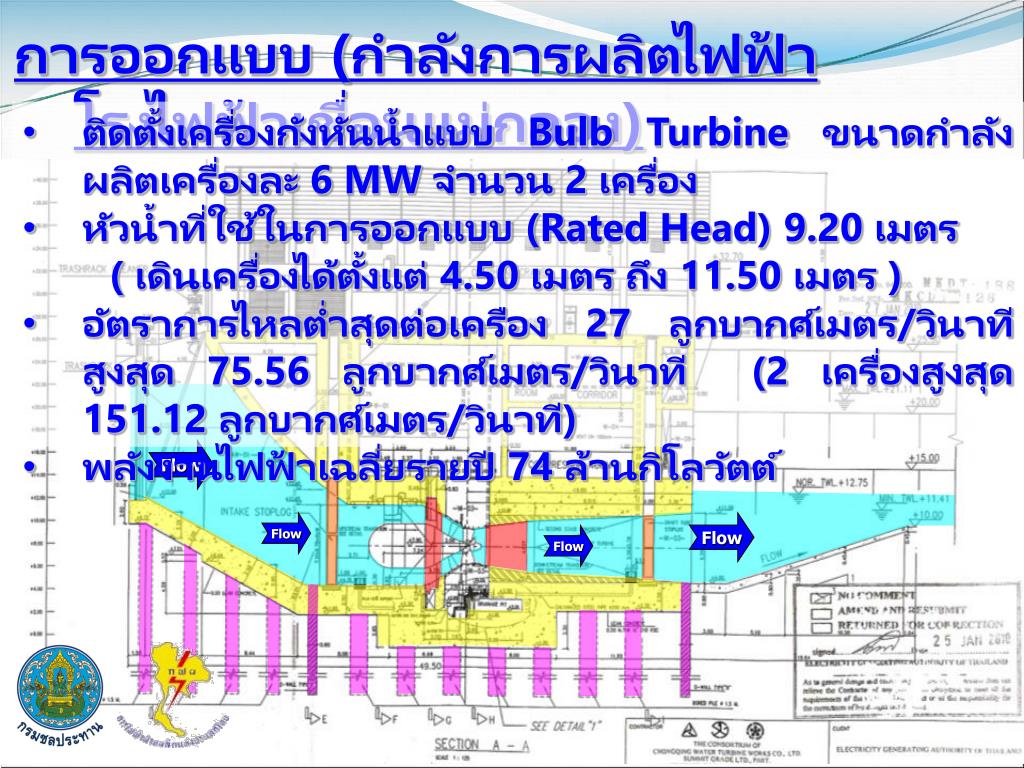

38. การออกแบบ (กำลังการผลิตไฟฟ้าโรงไฟฟ้าเขื่อนแม่กลอง) • ติดตั้งเครื่องกังหันน้ำแบบ Bulb Turbine ขนาดกำลังผลิตเครื่องละ 6 MW จำนวน 2 เครื่อง • หัวน้ำที่ใช้ในการออกแบบ (Rated Head) 9.20 เมตร ( เดินเครื่องได้ตั้งแต่ 4.50 เมตร ถึง 11.50 เมตร ) • อัตราการไหลต่ำสุดต่อเครือง 27 ลูกบากศ์เมตร/วินาที สูงสุด 75.56 ลูกบากศ์เมตร/วินาที (2 เครื่องสูงสุด 151.12 ลูกบากศ์เมตร/วินาที) • พลังงานไฟฟ้าเฉลี่ยรายปี 74 ล้านกิโลวัตต์ Flow Flow Flow Flow

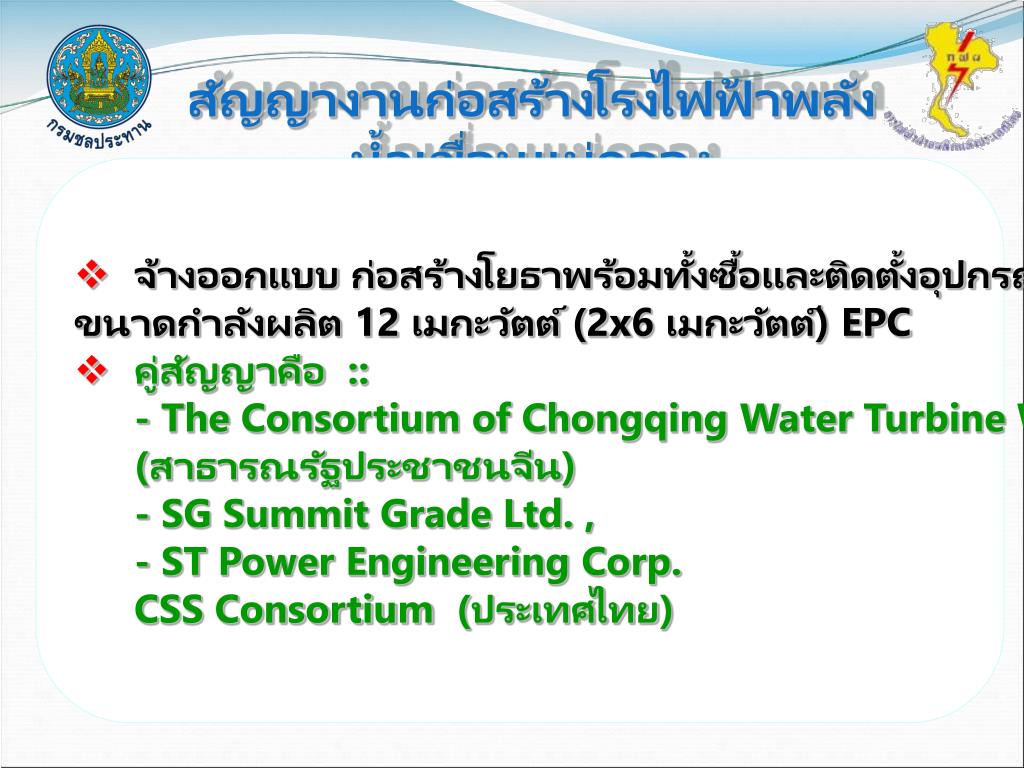

39. สัญญางานก่อสร้างโรงไฟฟ้าพลังน้ำเขื่อนแม่กลอง • จ้างออกแบบ ก่อสร้างโยธาพร้อมทั้งซื้อและติดตั้งอุปกรณ์สำหรับโรงไฟฟ้า ขนาดกำลังผลิต 12 เมกะวัตต์ (2x6 เมกะวัตต์) EPC • คู่สัญญาคือ :: - The Consortium of Chongqing Water Turbine Works, (สาธารณรัฐประชาชนจีน) - SG Summit Grade Ltd. , - ST Power Engineering Corp. CSS Consortium (ประเทศไทย)

40. Progress Of Civil Works

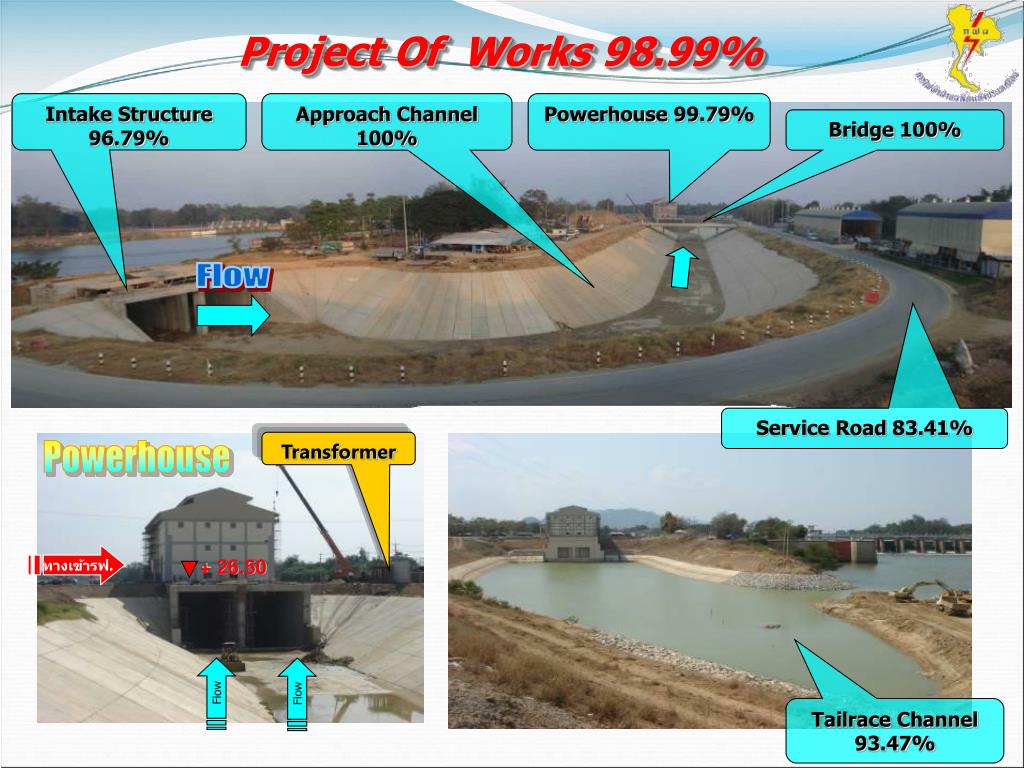

41. Project Of Works 98.99% Intake Structure 96.79% Approach Channel 100% Powerhouse 99.79% Bridge 100% Flow Service Road 83.41% Transformer Powerhouse ทางเข้ารฟ. + 26.50 Flow Flow Tailrace Channel 93.47%

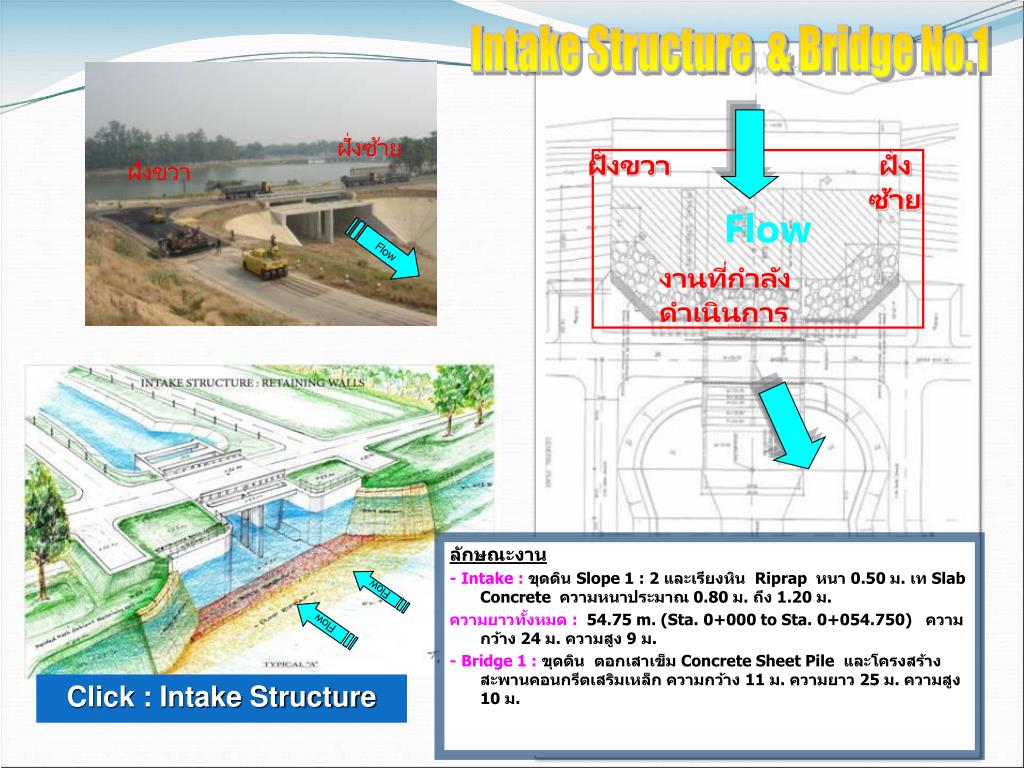

42. Intake Structure & Bridge No.1 ฝั่งซ้าย ฝั่งขวา ฝั่งซ้าย ฝั่งขวา Flow Flow งานที่กำลังดำเนินการ ลักษณะงาน - Intake:ขุดดิน Slope 1 : 2 และเรียงหิน Riprap หนา 0.50 ม. เท Slab Concrete ความหนาประมาณ 0.80 ม. ถึง 1.20 ม. ความยาวทั้งหมด : 54.75 m. (Sta. 0+000toSta. 0+054.750) ความกว้าง 24 ม. ความสูง 9 ม. - Bridge 1: ขุดดิน ตอกเสาเข็ม Concrete Sheet Pile และโครงสร้างสะพานคอนกรีตเสริมเหล็ก ความกว้าง 11 ม. ความยาว 25 ม. ความสูง 10 ม. Flow Flow Click : Intake Structure

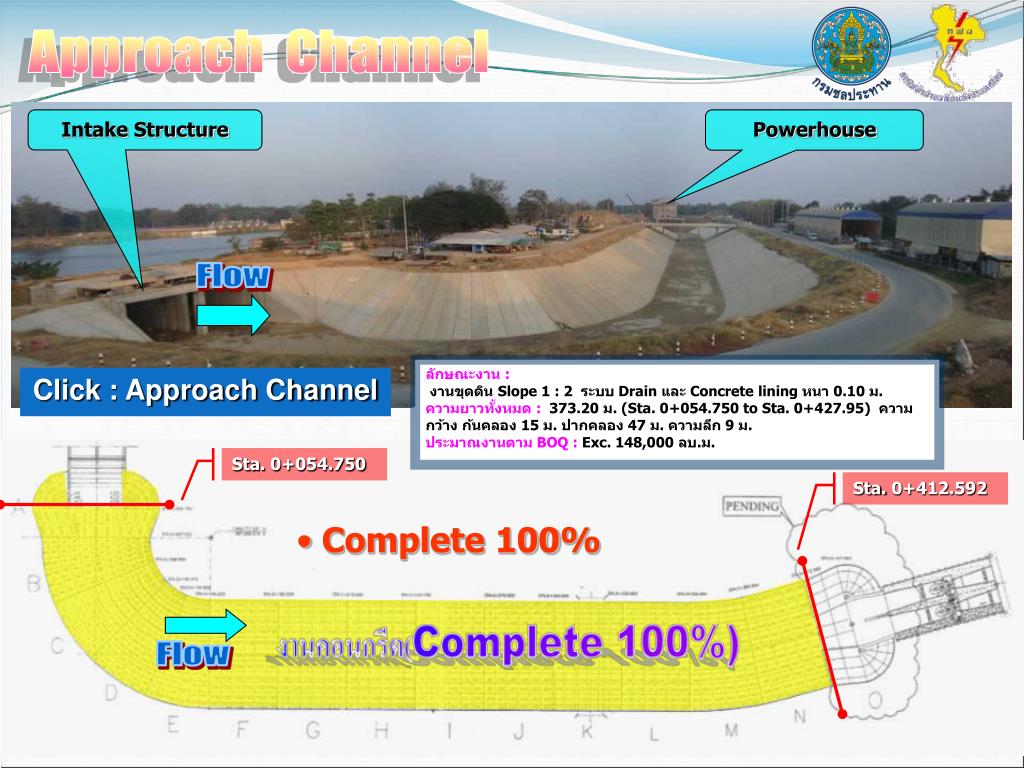

43. Approach Channel Intake Structure Powerhouse Flow ลักษณะงาน : งานขุดดิน Slope 1 : 2 ระบบ Drain และ Concrete lining หนา 0.10 ม. ความยาวทั้งหมด :373.20 ม.(Sta. 0+054.750toSta. 0+427.95) ความกว้าง ก้นคลอง 15 ม. ปากคลอง 47 ม. ความลึก 9 ม. ประมาณงานตาม BOQ :Exc. 148,000 ลบ.ม. Click : Approach Channel Sta. 0+054.750 Sta. 0+412.592 • Complete 100% Flow

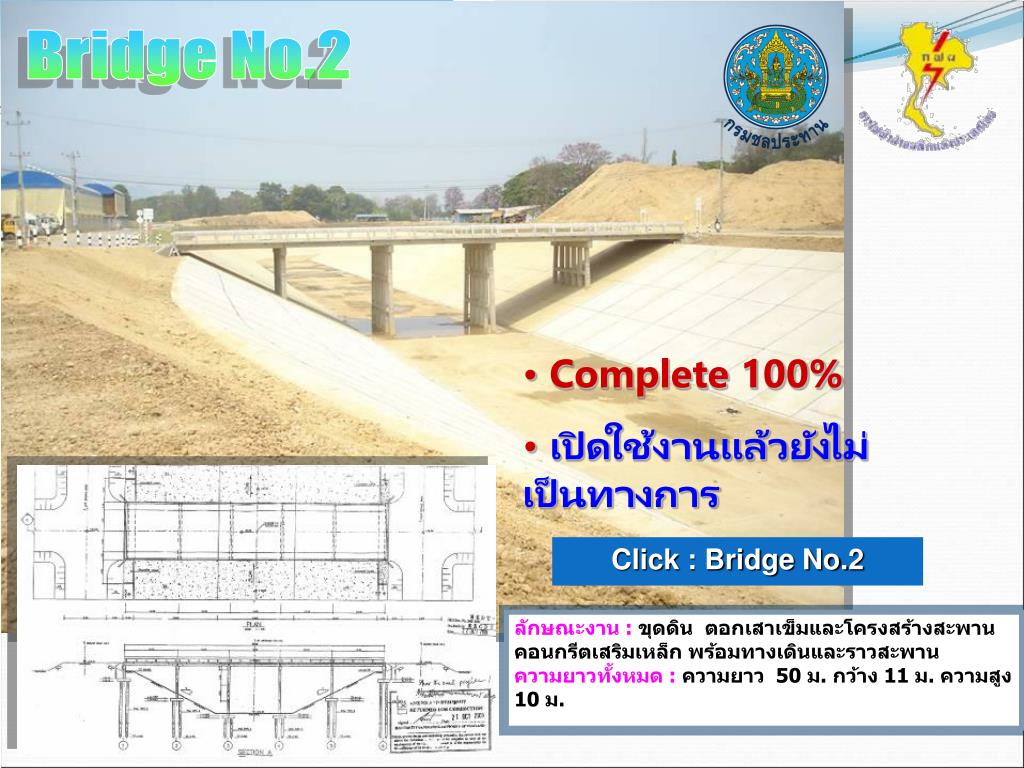

44. Bridge No.2 • Complete 100% • เปิดใช้งานแล้วยังไม่เป็นทางการ Click : Bridge No.2 ลักษณะงาน : ขุดดิน ตอกเสาเข็มและโครงสร้างสะพานคอนกรีตเสริมเหล็ก พร้อมทางเดินและราวสะพาน ความยาวทั้งหมด : ความยาว 50 ม. กว้าง 11 ม. ความสูง 10 ม.

45. Powerhouse Click : งานฐานราก Powerhouse

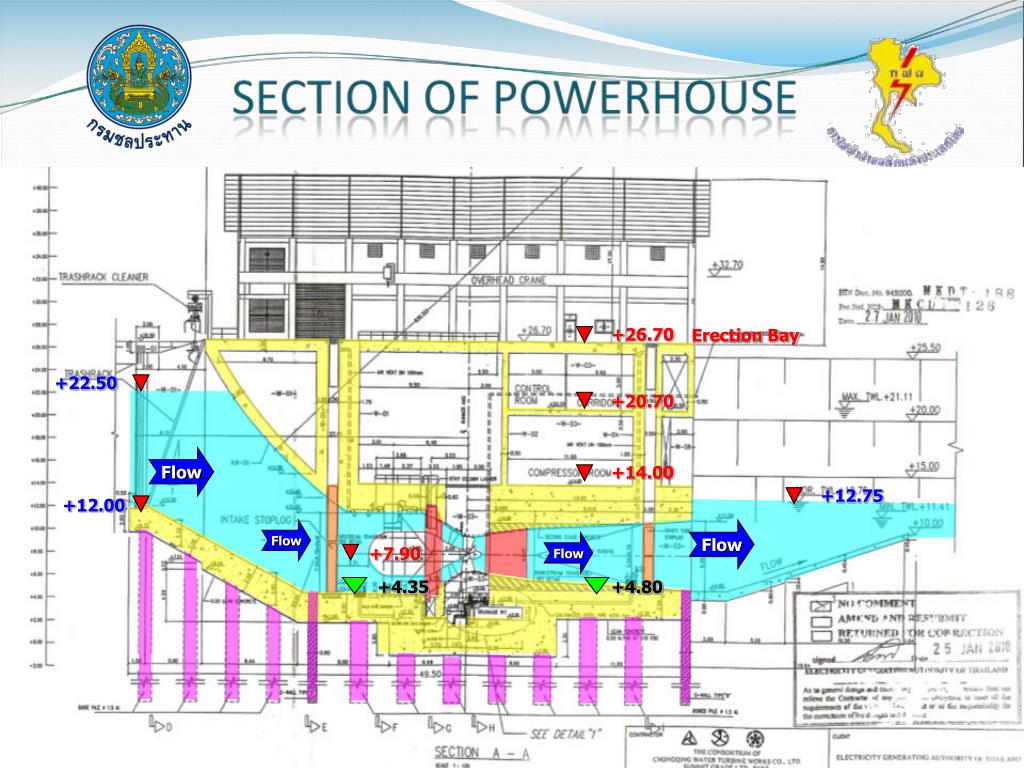

46. +26.70 Erection Bay +22.50 +20.70 Flow +14.00 +12.75 +12.00 Flow Flow Flow +7.90 +4.35 +4.80

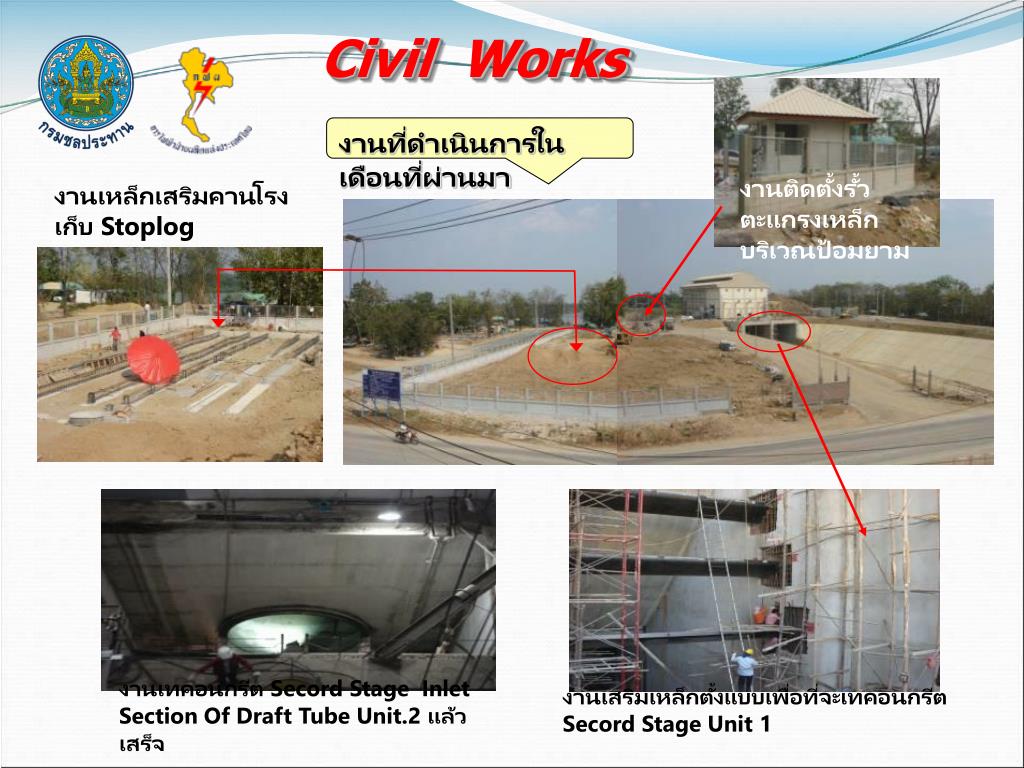

47. Civil Works งานที่ดำเนินการในเดือนที่ผ่านมา งานติดตั้งรั้วตะแกรงเหล็กบริเวณป้อมยาม งานเหล็กเสริมคานโรงเก็บ Stoplog งานเทคอนกรีต Secord Stage Inlet Section Of Draft Tube Unit.2 แล้วเสร็จ งานเสริมเหล็กตั้งแบบเพื่อที่จะเทคอนกรีต Secord Stage Unit 1

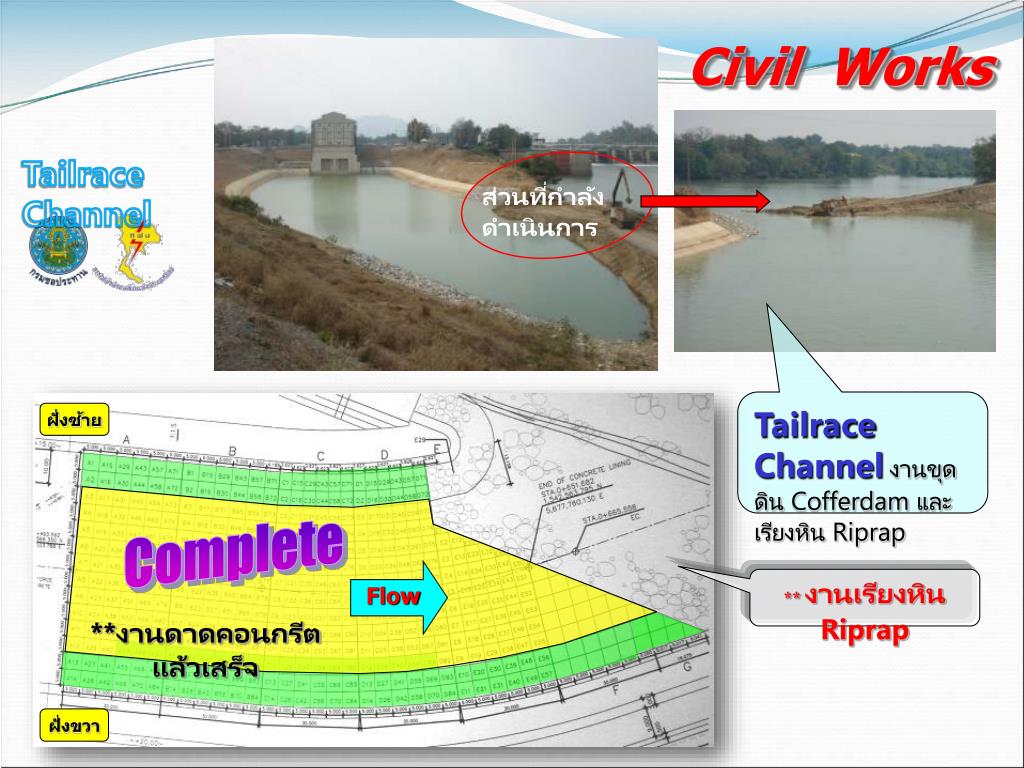

48. Civil Works Tailrace Channel ส่วนที่กำลังดำเนินการ Tailrace Channelงานขุดดิน Cofferdam และเรียงหิน Riprap ฝั่งซ้าย Complete Flow **งานเรียงหินRiprap **งานดาดคอนกรีตแล้วเสร็จ ฝั่งขวา

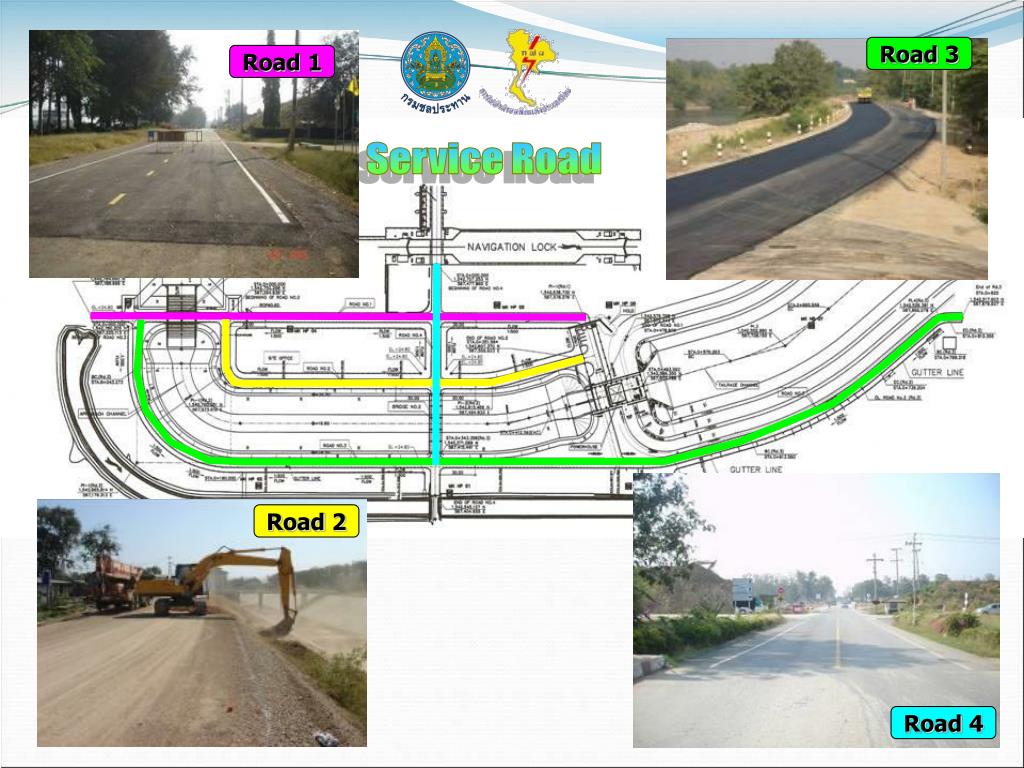

49. Road 3 Road 1 Service Road Road 2 Road 4

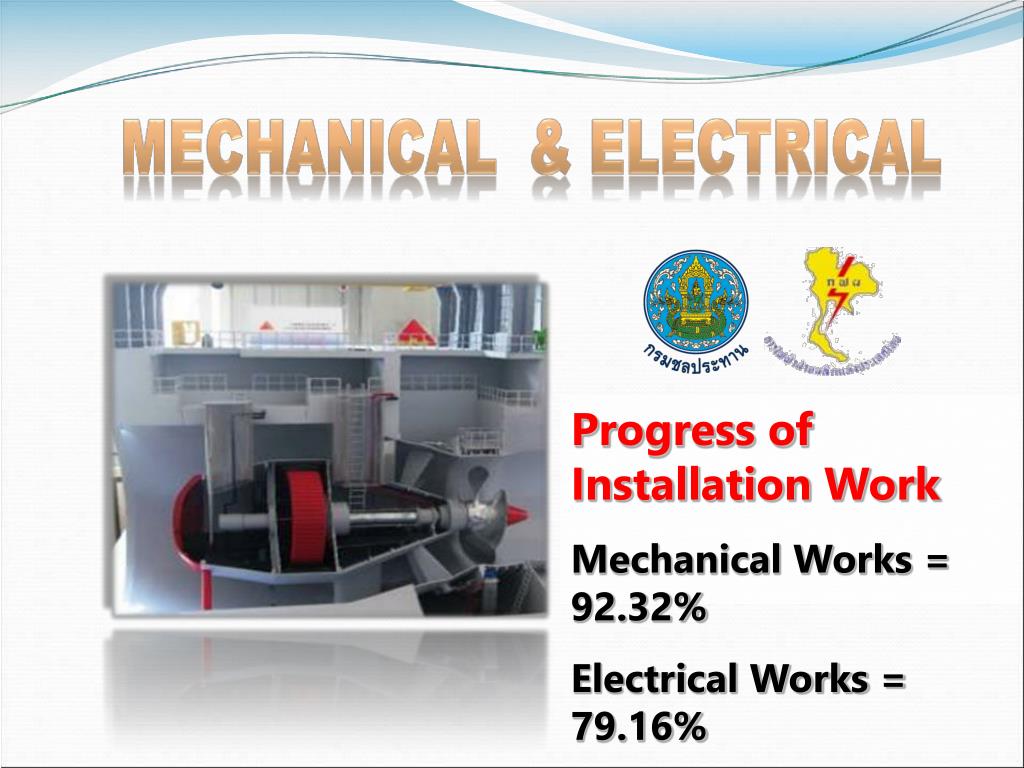

50. Progress of Installation Work Mechanical Works = 92.32% Electrical Works = 79.16%
