电线电缆 知识 李建 北京技术中心

1. 电线电缆知识 李建 北京技术中心 芬兰诺基亚电容器有限公司 中国代表处

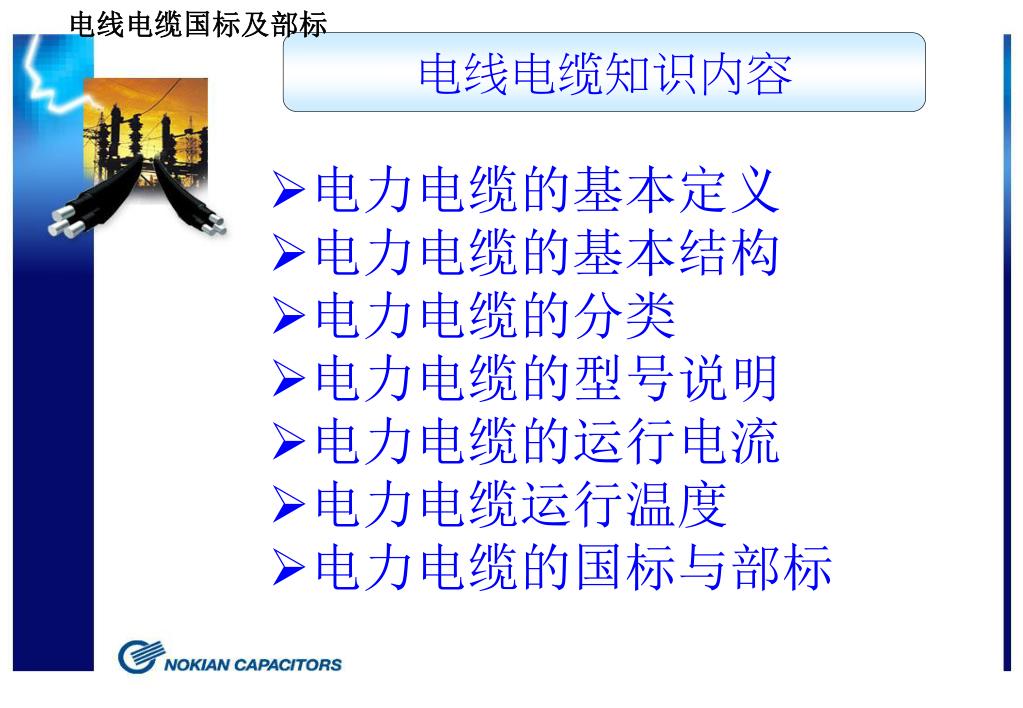

2. 电线电缆国标及部标 电线电缆知识内容 • 电力电缆的基本定义 • 电力电缆的基本结构 • 电力电缆的分类 • 电力电缆的型号说明 • 电力电缆的运行电流 • 电力电缆运行温度 • 电力电缆的国标与部标

3. 电线电缆的基本定义 电线电缆的定义：用以传输电（磁）能，信息和实现电磁能转换的线材产品。 “电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线， 没有绝缘的称为裸电线，其他的称为电缆； 导体截面积较大的(大于6平方毫米)称为大电线， 较小的(小于或等于6平方毫米)称为小电线， 绝缘电线又称为布电线。

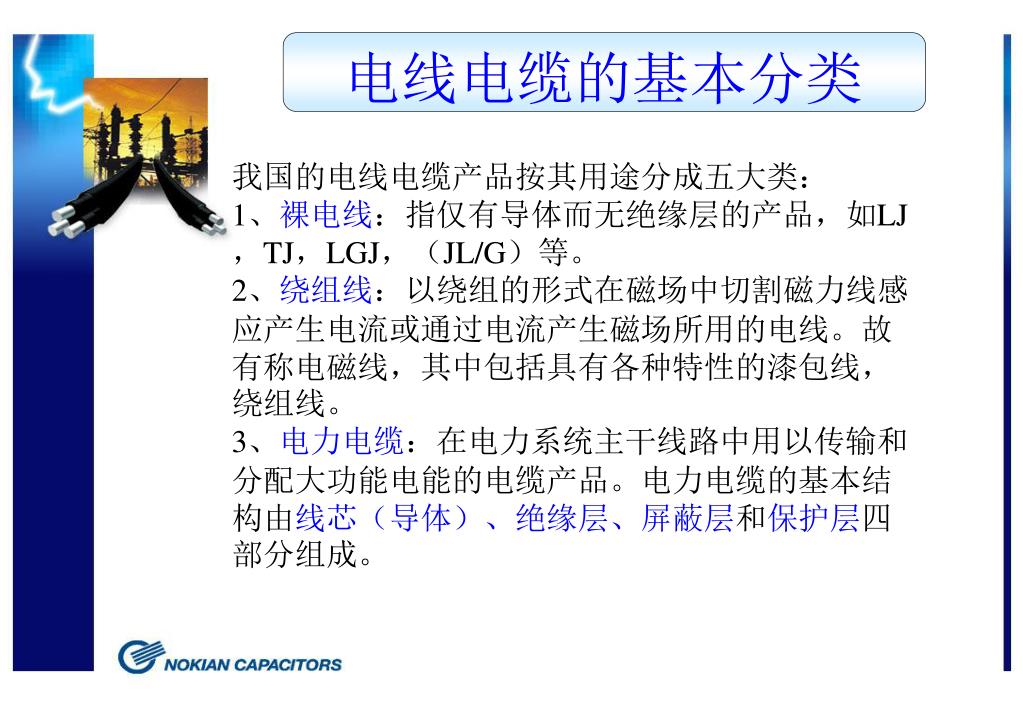

4. 电线电缆的基本分类 我国的电线电缆产品按其用途分成五大类： 1、裸电线：指仅有导体而无绝缘层的产品，如LJ，TJ，LGJ，（JL/G）等。 2、绕组线：以绕组的形式在磁场中切割磁力线感应产生电流或通过电流产生磁场所用的电线。故有称电磁线，其中包括具有各种特性的漆包线，绕组线。 3、电力电缆：在电力系统主干线路中用以传输和分配大功能电能的电缆产品。电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层和保护层四部分组成。

5. 电线电缆的基本分类 4、通信电缆和通信光缆：传输音频及音频以上各种电讯信息用的电线电缆产品，其中包括市内通信光缆，长途对称电缆和同柱（干线）通信电缆。 通信光缆是以光导纤维（光纤）作为光波传输介质，进行信息传输，因此又称纤维光缆。由于其传输衰减小，频带宽，重量轻，外径小，不受电磁场干扰等特点，通信光缆已逐渐替代了通信电缆。 5、电气装备用电线电缆：从电力系统的配电点把电能直接传输到各种用电设备的电源连接线路用电线缆，各种工农业装备中的电气安装和控制信号用电线电缆均居于这一类产品。

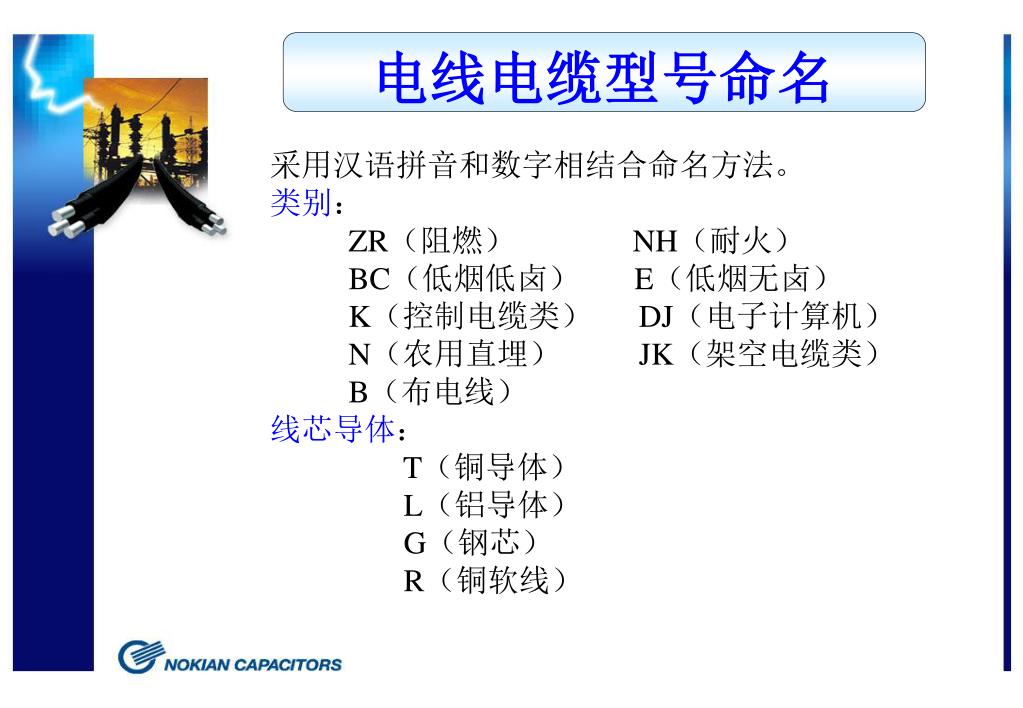

6. 电线电缆型号命名 采用汉语拼音和数字相结合命名方法。 类别： ZR（阻燃） NH（耐火） BC（低烟低卤） E（低烟无卤） K（控制电缆类） DJ（电子计算机） N（农用直埋） JK（架空电缆类） B（布电线） 线芯导体： T（铜导体） L（铝导体） G（钢芯） R（铜软线）

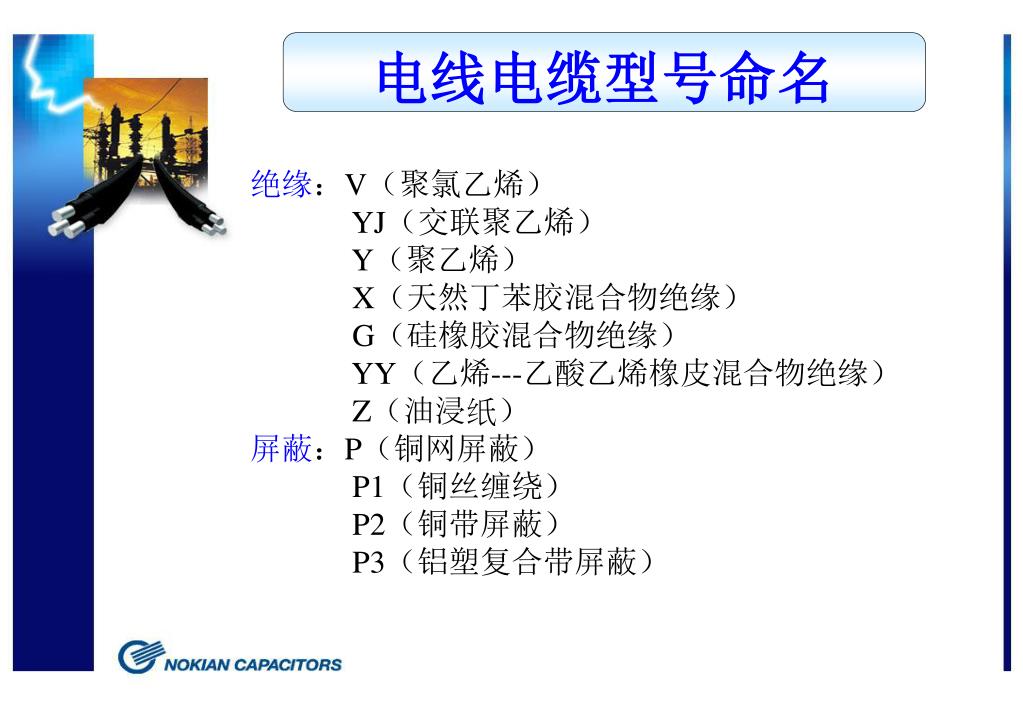

7. 电线电缆型号命名 绝缘：V（聚氯乙烯） YJ（交联聚乙烯） Y（聚乙烯） X（天然丁苯胶混合物绝缘） G（硅橡胶混合物绝缘） YY（乙烯---乙酸乙烯橡皮混合物绝缘） Z（油浸纸） 屏蔽：P（铜网屏蔽） P1（铜丝缠绕） P2（铜带屏蔽） P3（铝塑复合带屏蔽）

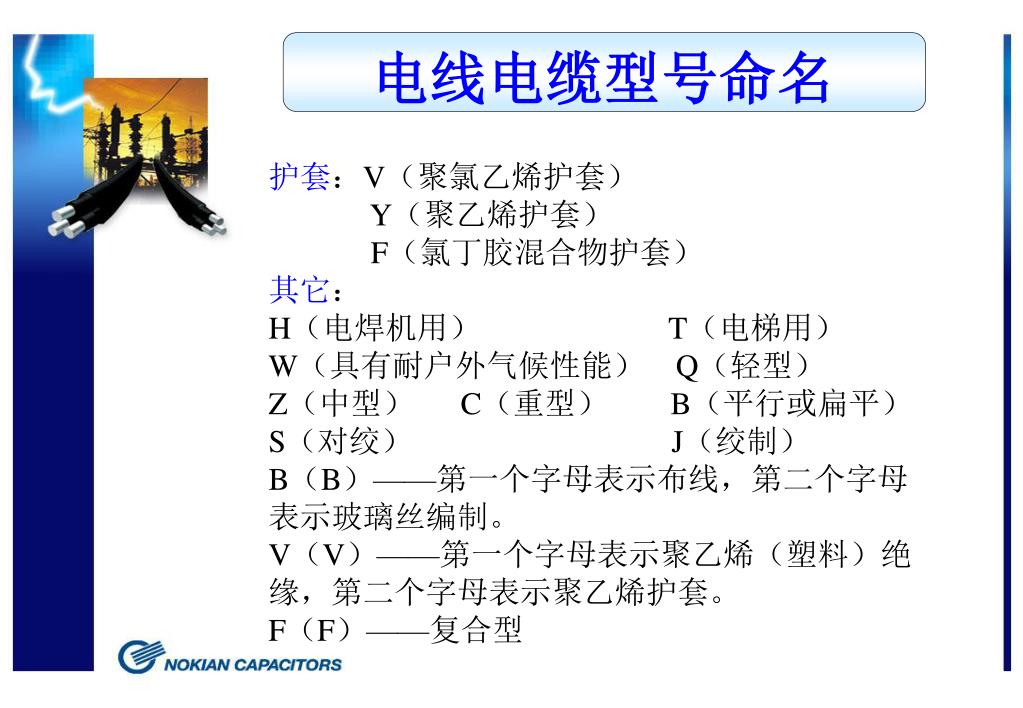

8. 电线电缆型号命名 护套：V（聚氯乙烯护套） Y（聚乙烯护套） F（氯丁胶混合物护套） 其它： H（电焊机用） T（电梯用） W（具有耐户外气候性能） Q（轻型） Z（中型） C（重型） B（平行或扁平） S（对绞） J（绞制） B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制。 V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。 F（F）——复合型

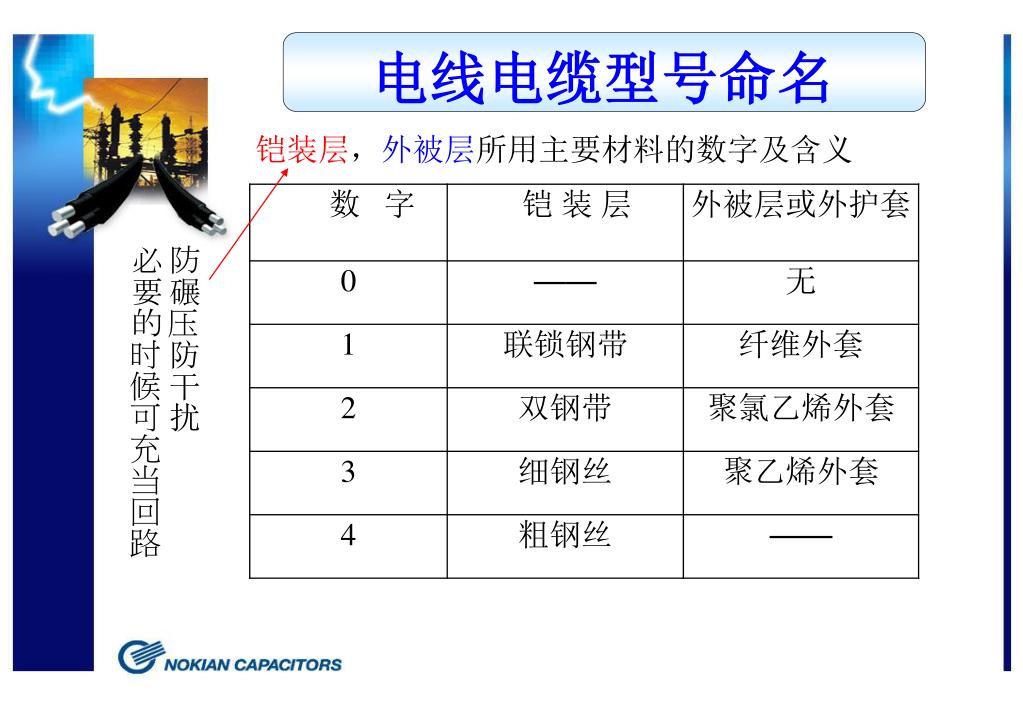

9. 电线电缆型号命名 铠装层，外被层所用主要材料的数字及含义 防碾压防干扰 必要的时候可充当回路

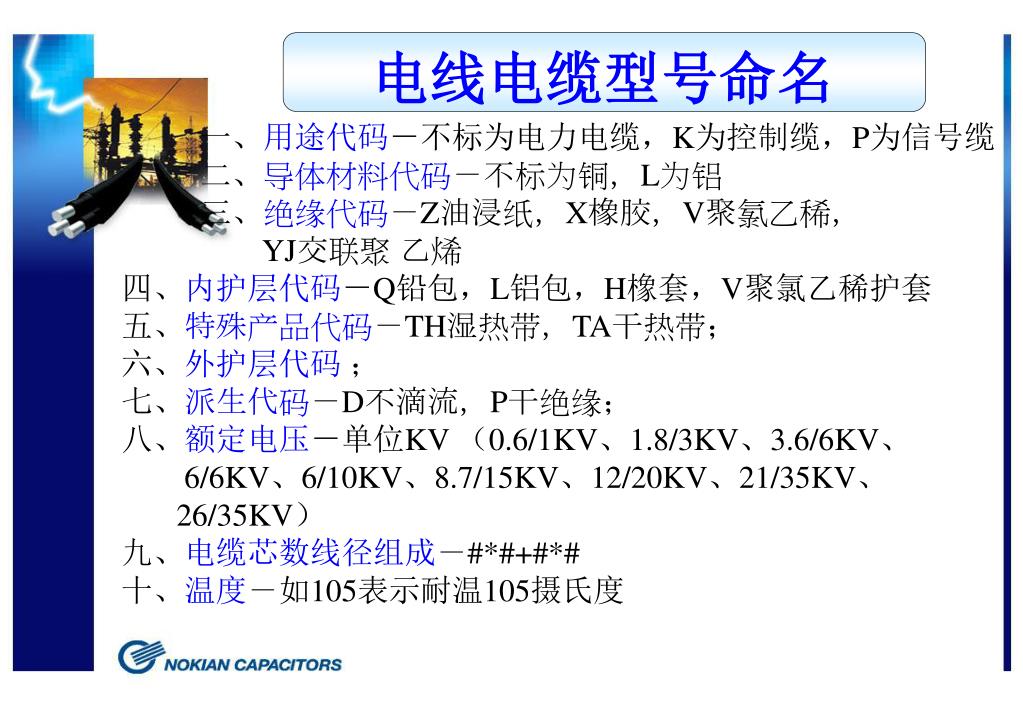

10. 电线电缆型号命名 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆 二、导体材料代码－不标为铜，L为铝 三、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀， YJ交联聚乙烯 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套 五、特殊产品代码－TH湿热带，TA干热带； 六、外护层代码； 七、派生代码－D不滴流，P干绝缘； 八、额定电压－单位KV （0.6/1KV、1.8/3KV、3.6/6KV、 6/6KV、6/10KV、8.7/15KV、12/20KV、21/35KV、 26/35KV） 九、电缆芯数线径组成－#*#+#*# 十、温度－如105表示耐温105摄氏度

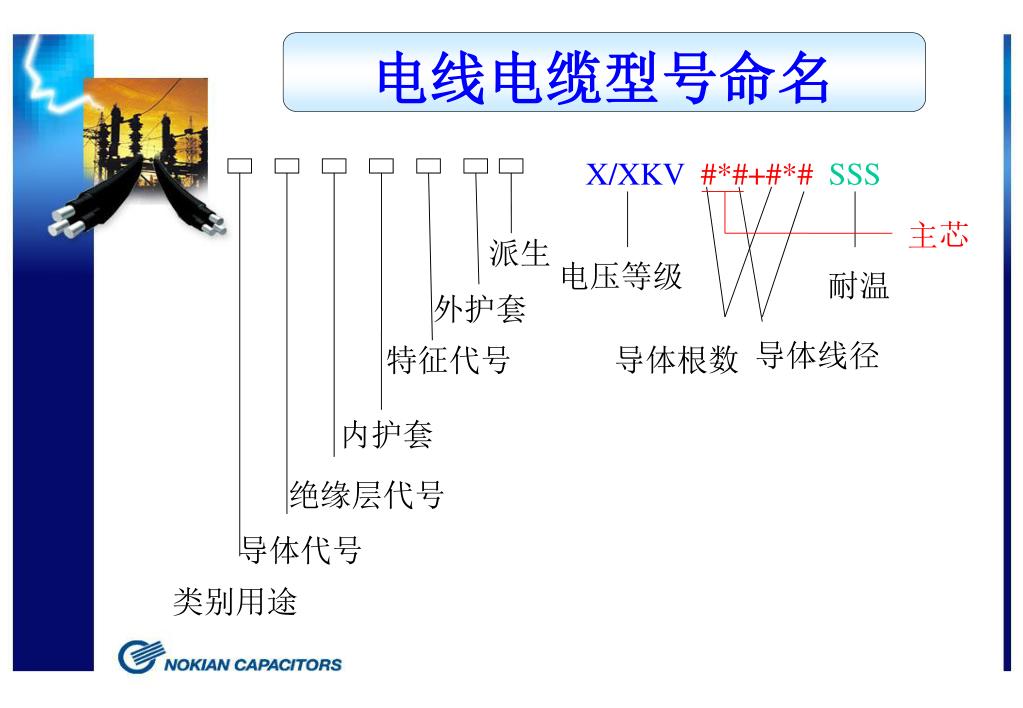

11. 电线电缆型号命名 X/XKV#*#+#*# SSS 主芯 派生 电压等级 耐温 外护套 导体线径 导体根数 特征代号 内护套 绝缘层代号 导体代号 类别用途

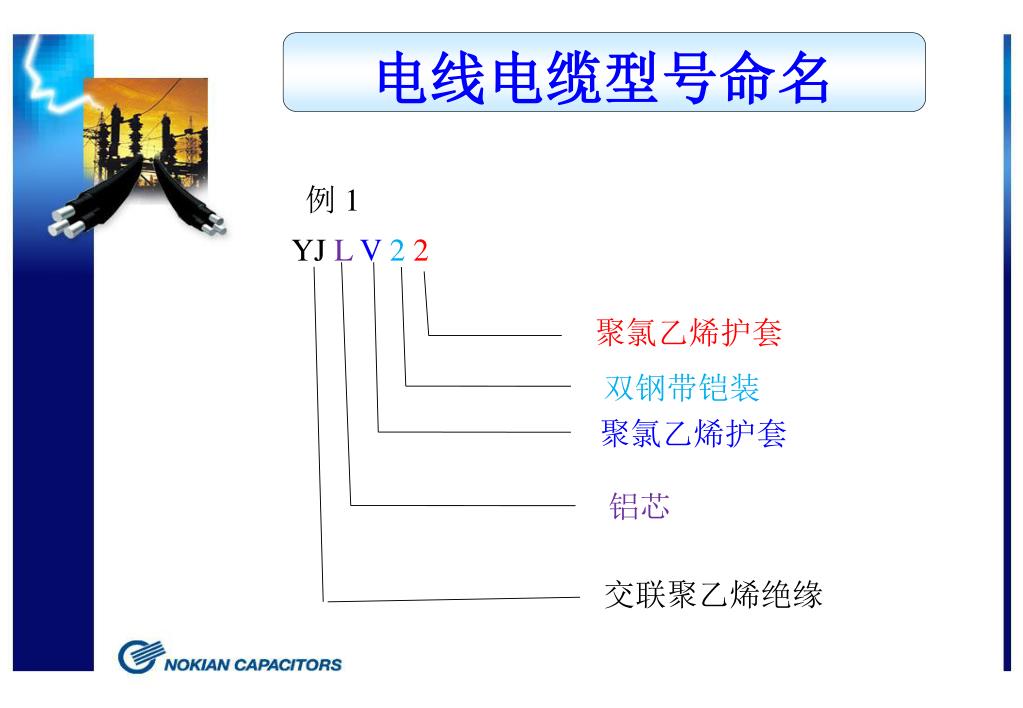

12. 电线电缆型号命名 例 1 YJ LV22 聚氯乙烯护套 双钢带铠装 聚氯乙烯护套 铝芯 交联聚乙烯绝缘

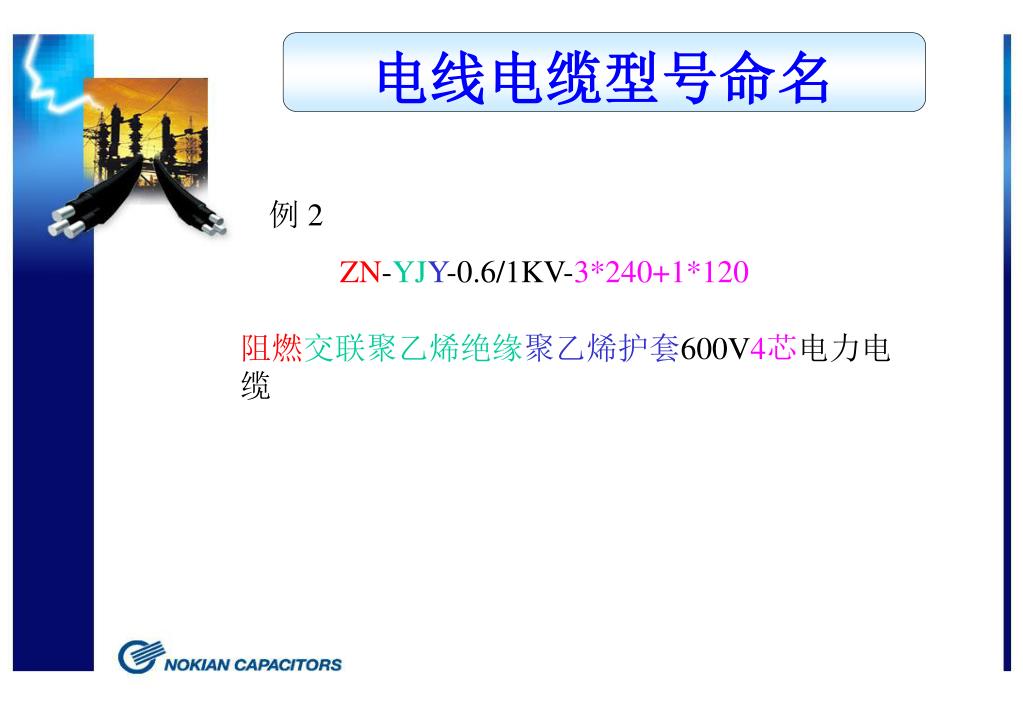

13. 电线电缆型号命名 例 2 ZN-YJY-0.6/1KV-3*240+1*120 阻燃交联聚乙烯绝缘聚乙烯护套600V4芯电力电缆

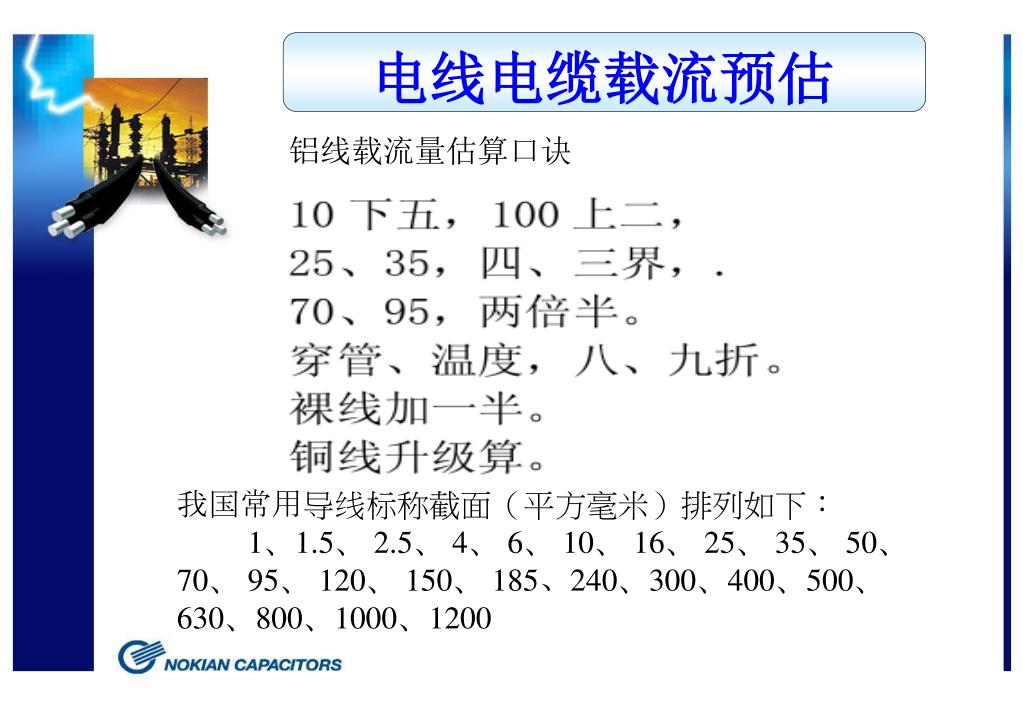

14. 电线电缆载流预估 铝线载流量估算口诀 我国常用导线标称截面（平方毫米）排列如下：           1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185、240、300、400、500、630、800、1000、1200

15. 电线电缆载流预估 多芯电缆载流

16. 电线电缆载流预估 低压配电导体选择应符合下列规定： 1 电缆、电线可选用铜芯或铝芯，民用建筑宜采用铜芯电缆或电线；下列场所应选用铜芯电缆或电线： 1)易燃、易爆场所； 2)重要的公共建筑和居住建筑； 3)特别潮湿场所和对铝有腐蚀的场所； 4)人员聚集较多的场所； 5)重要的资料室、计算机房、重要的库房； 6)移动设备或有剧烈振动的场所； 7)有特殊规定的其他场所。

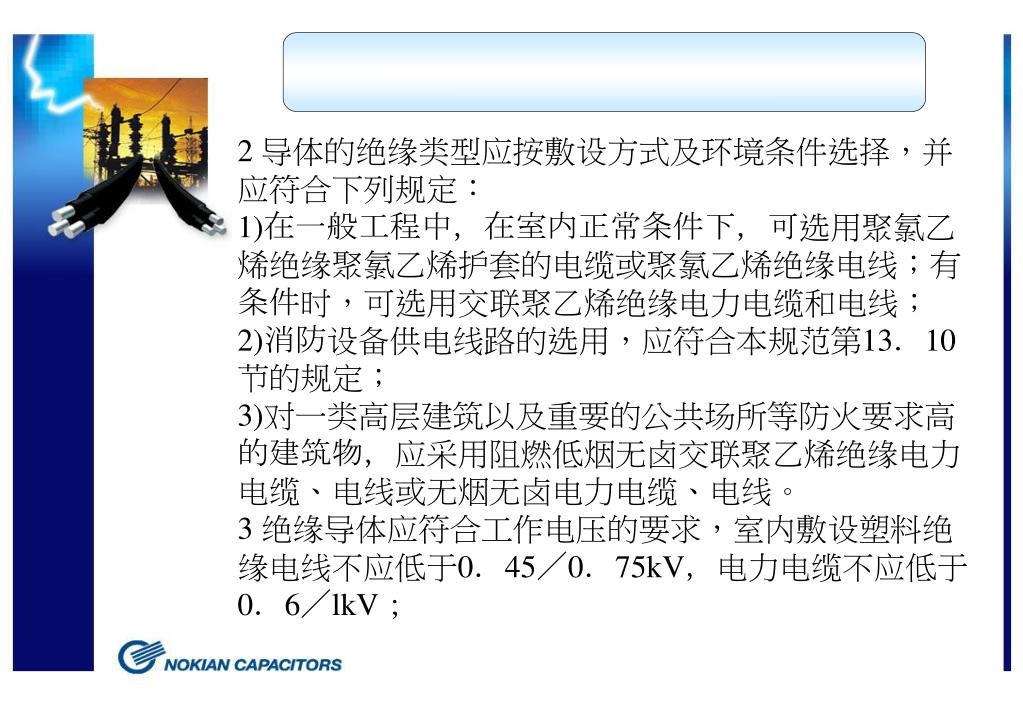

17. 2 导体的绝缘类型应按敷设方式及环境条件选择，并应符合下列规定： 1)在一般工程中，在室内正常条件下，可选用聚氯乙烯绝缘聚氯乙烯护套的电缆或聚氯乙烯绝缘电线；有条件时，可选用交联聚乙烯绝缘电力电缆和电线； 2)消防设备供电线路的选用，应符合本规范第13．10节的规定； 3)对一类高层建筑以及重要的公共场所等防火要求高的建筑物，应采用阻燃低烟无卤交联聚乙烯绝缘电力电缆、电线或无烟无卤电力电缆、电线。 3 绝缘导体应符合工作电压的要求，室内敷设塑料绝缘电线不应低于0．45／0．75kV，电力电缆不应低于0．6／lkV；

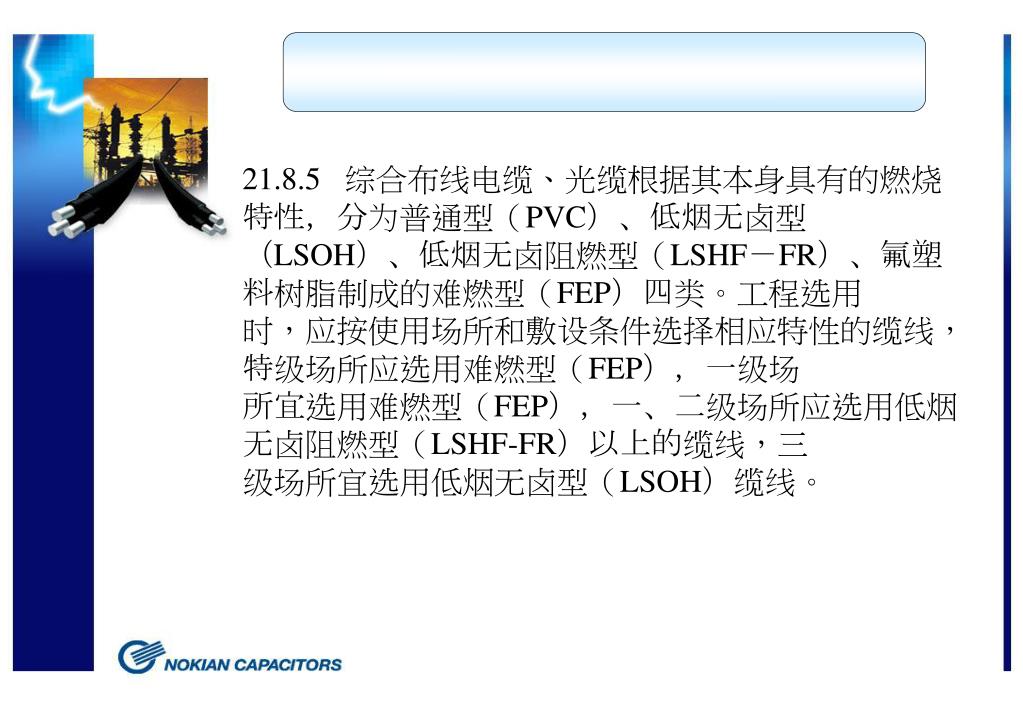

18. 21.8.5 综合布线电缆、光缆根据其本身具有的燃烧特性，分为普通型（PVC）、低烟无卤型 （LSOH）、低烟无卤阻燃型（LSHF－FR）、氟塑料树脂制成的难燃型（FEP）四类。工程选用 时，应按使用场所和敷设条件选择相应特性的缆线，特级场所应选用难燃型（FEP），一级场 所宜选用难燃型（FEP），一、二级场所应选用低烟无卤阻燃型（LSHF-FR）以上的缆线，三 级场所宜选用低烟无卤型（LSOH）缆线。

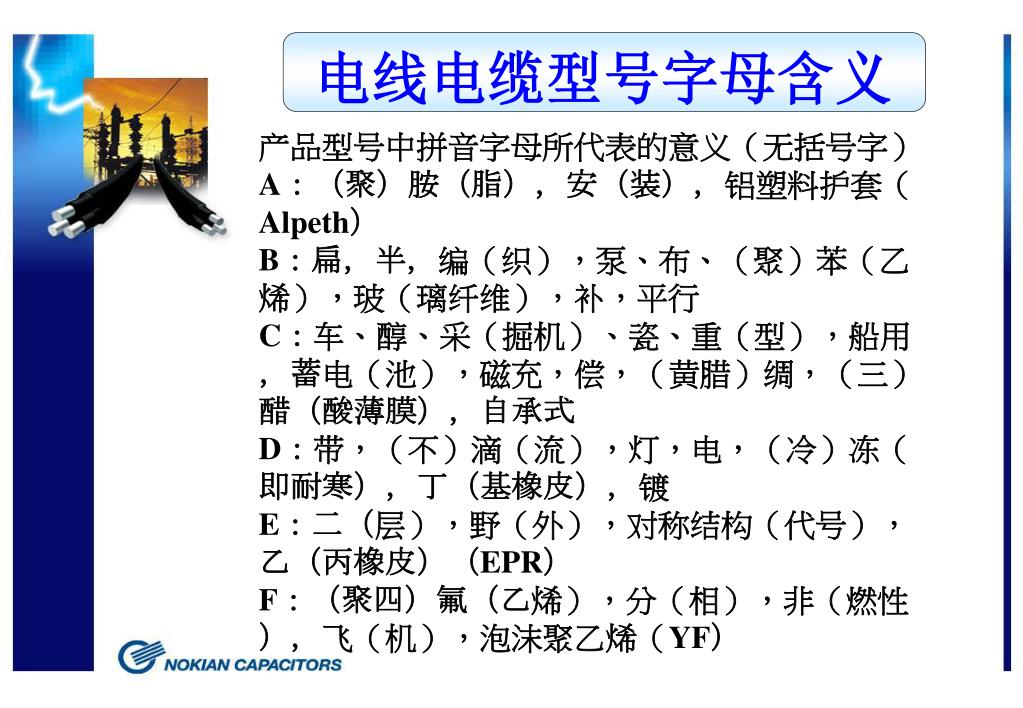

22. 电线电缆型号字母含义 产品型号中拼音字母所代表的意义（无括号字）A：（聚）胺（脂），安（装），铝塑料护套（Alpeth） B：扁，半，编（织），泵、布、（聚）苯（乙烯），玻（璃纤维），补，平行 C：车、醇、采（掘机）、瓷、重（型），船用，蓄电（池），磁充，偿，（黄腊）绸，（三）醋（酸薄膜），自承式 D：带，（不）滴（流），灯，电，（冷）冻（即耐寒），丁（基橡皮），镀 E：二（层），野（外），对称结构（代号），乙（丙橡皮）（EPR） F：（聚四）氟（乙烯），分（相），非（燃性），飞（机），泡沫聚乙烯（YF）

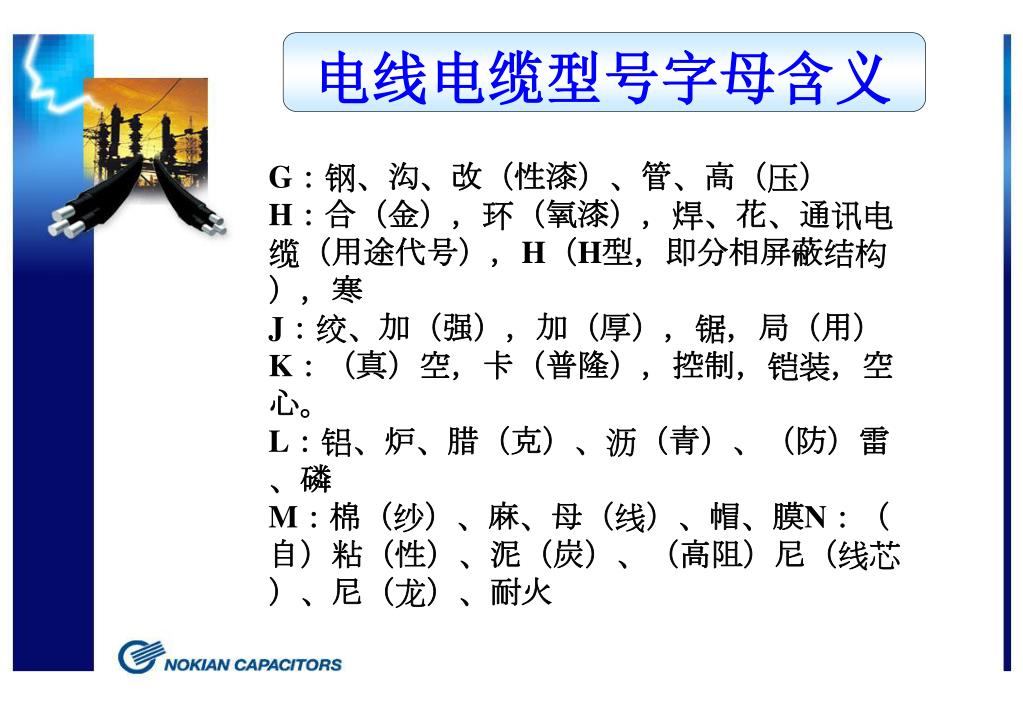

23. 电线电缆型号字母含义 G：钢、沟、改（性漆）、管、高（压） H：合（金），环（氧漆），焊、花、通讯电缆（用途代号），H（H型，即分相屏蔽结构），寒 J：绞、加（强），加（厚），锯，局（用） K：（真）空，卡（普隆），控制，铠装，空心。 L：铝、炉、腊（克）、沥（青）、（防）雷、磷 M：棉（纱）、麻、母（线）、帽、膜N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火

24. 电线电缆型号字母含义 O：同轴（结构代号） P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍，即干绝缘），信号电缆（用途代号） Q：牵（引车）、漆、铅、轻（型）、气、汽（车），高（强度聚乙烯醇缩醛） R：软、人（造）丝、日用（用途代号），（耐）热（化）。 S：刷，丝，射频（用途代号），双，钢塑料护层(Stalpeth)，低烟无卤阻燃护套 T：铜、梯、特、通、陶、电梯、探

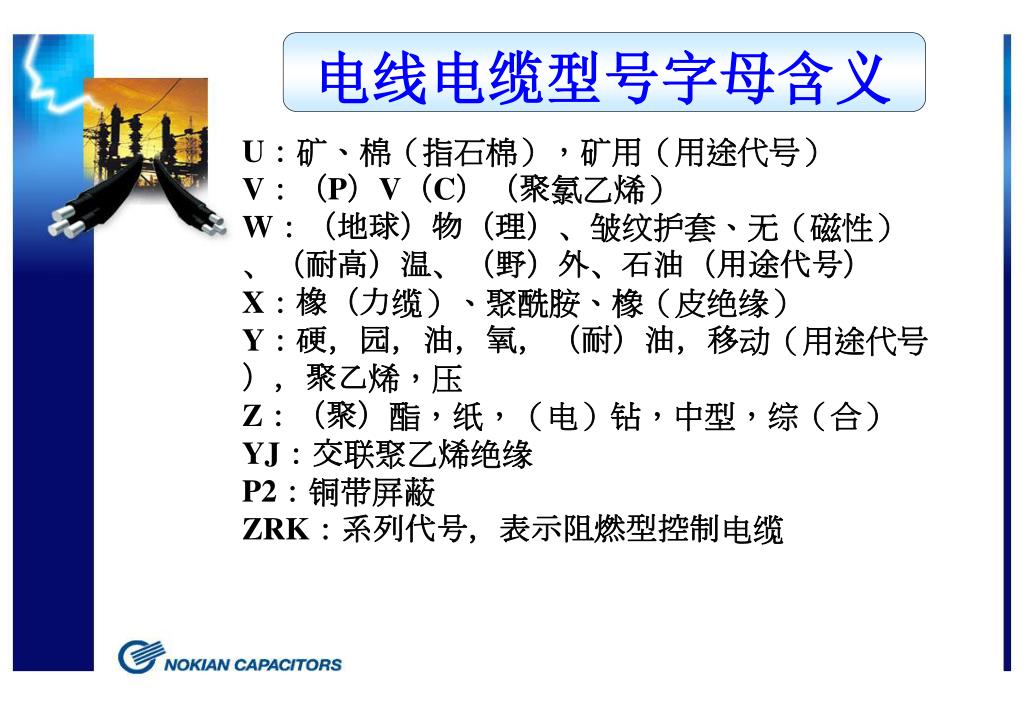

25. 电线电缆型号字母含义 U：矿、棉（指石棉），矿用（用途代号） V：（P）V（C）（聚氯乙烯） W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途代号） X：橡（力缆）、聚酰胺、橡（皮绝缘） Y：硬，园，油，氧，（耐）油，移动（用途代号），聚乙烯，压 Z：（聚）酯，纸，（电）钻，中型，综（合） YJ：交联聚乙烯绝缘 P2：铜带屏蔽 ZRK：系列代号，表示阻燃型控制电缆
