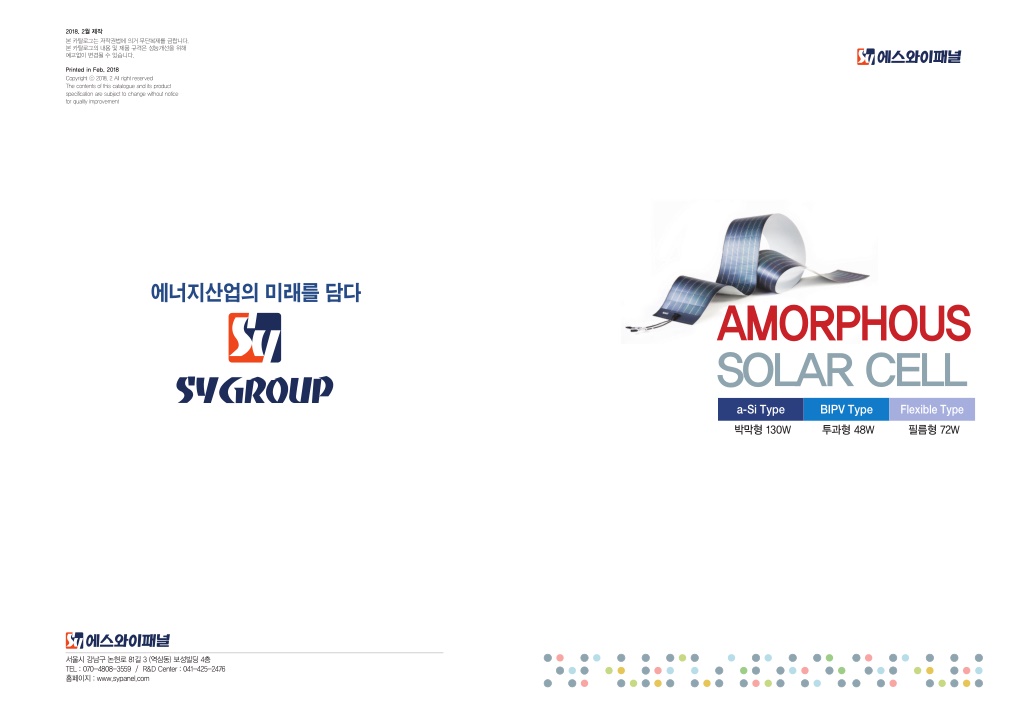

1. 2018. 2월 제작 본 카탈로그는 저작권법에 의거 무단복제를 금합니다. 본 카탈로그의 내용 및 제품 규격은 성능개선을 위해 예고없이 변경될 수 있습니다. Printed in Feb. 2018 Copyright ⓒ 2018. 2 All right reserved The contents of this catalogue and its product specification are subject to change without notice for quality improvement 에너지산업의 미래를 담다 AMORPHOUS SOLAR CELL BIPV Type Flexible Type a-Si Type 박막형 130W 투과형 48W 필름형 72W 서울시 강남구 논현로 81길 3 (역삼동) 보성빌딩 4층 TEL : 070-4808-3559 / R&D Center : 041-425-2476 홈페이지 : www.sypanel.com

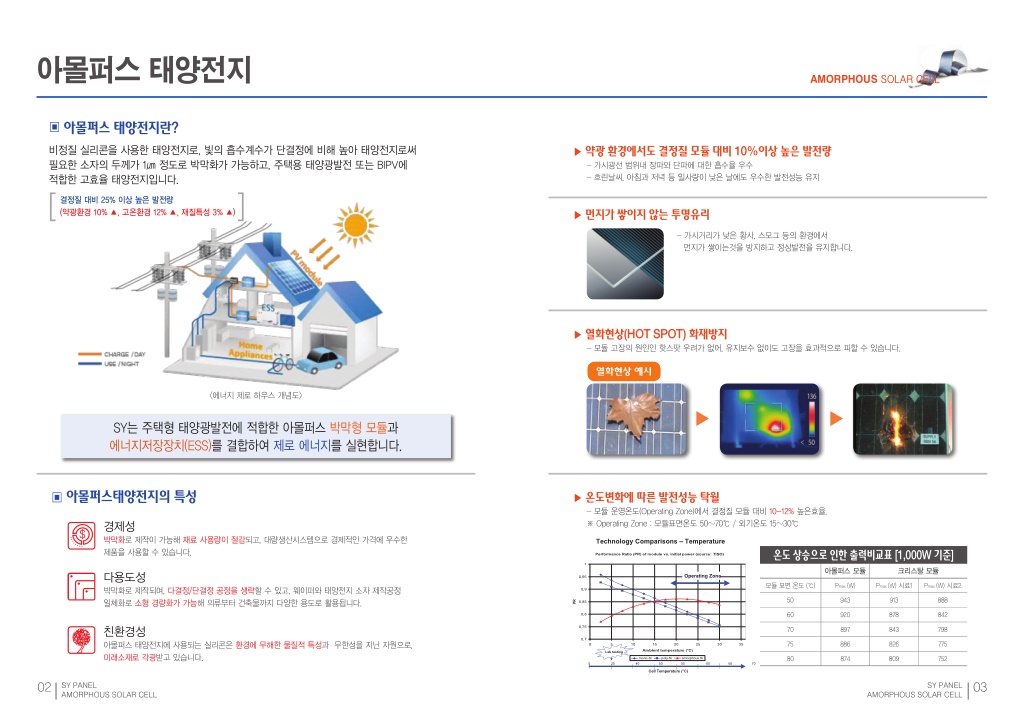

2. 아몰퍼스 태양전지 AMORPHOUS SOLAR CELL ▣ 아몰퍼스 태양전지란? 비정질 실리콘을 사용한 태양전지로, 빛의 흡수계수가 단결정에 비해 높아 태양전지로써 필요한 소자의 두께가 1㎛ 정도로 박막화가 가능하고, 주택용 태양광발전 또는 BIPV에 적합한 고효율 태양전지입니다. [ ▶ 약광 환경에서도 결정질 모듈 대비 10%이상 높은 발전량 - 가시광선 범위내 장파와 단파에 대한 흡수율 우수 - 흐린날씨, 아침과 저녁 등 일사량이 낮은 날에도 우수한 발전성능 유지 ] 결정질 대비 25% 이상 높은 발전량 (약광환경 10% ▲, 고온환경 12% ▲, 재질특성 3% ▲) ▶ 먼지가 쌓이지 않는 투명유리 - 가시거리가 낮은 황사, 스모그 등의 환경에서 먼지가 쌓이는것을 방지하고 정상발전을 유지합니다. ▶ 열화현상(HOT SPOT) 화재방지 - 모듈 고장의 원인인 핫스팟 우려가 없어, 유지보수 없이도 고장을 효과적으로 피할 수 있습니다. 열화현상 예시 <에너지 제로 하우스 개념도> ▶ ▶ SY는 주택형 태양광발전에 적합한 아몰퍼스 박막형 모듈과 에너지저장장치(ESS)를 결합하여 제로 에너지를 실현합니다. ▣ 아몰퍼스태양전지의 특성 ▶ 온도변화에 따른 발전성능 탁월 - 모듈 운영온도(Operating Zone)에서 결정질 모듈 대비 10-12% 높은효율. ※ Operating Zone : 모듈표면온도 50~70℃ / 외기온도 15~30℃ 경제성 박막화로 제작이 가능해 재료 사용량이 절감되고, 대량생산시스템으로 경제적인 가격에 우수한 제품을 사용할 수 있습니다. $ 온도 상승으로 인한 출력비교표 [1,000W 기준] 아몰퍼스 모듈 크리스탈 모듈 다용도성 박막화로 제작되며, 다결정/단결정 공정을 생략할 수 있고, 웨이퍼와 태양전지 소자 제작공정 일체화로 소형 경량화가 가능해 의류부터 건축물까지 다양한 용도로 활용됩니다. 모듈 표면 온도 (℃) Pmax (W) Pmax (W) 시료1 Pmax (W) 시료2 50 943 913 888 60 920 878 842 친환경성 아몰퍼스 태양전지에 사용되는 실리콘은 환경에 무해한 물질적 특성과 무한성을 지닌 자원으로, 미래소재로 각광받고 있습니다. 70 897 843 798 75 886 826 775 80 874 809 752 02 03 SY PANEL AMORPHOUS SOLAR CELL SY PANEL AMORPHOUS SOLAR CELL

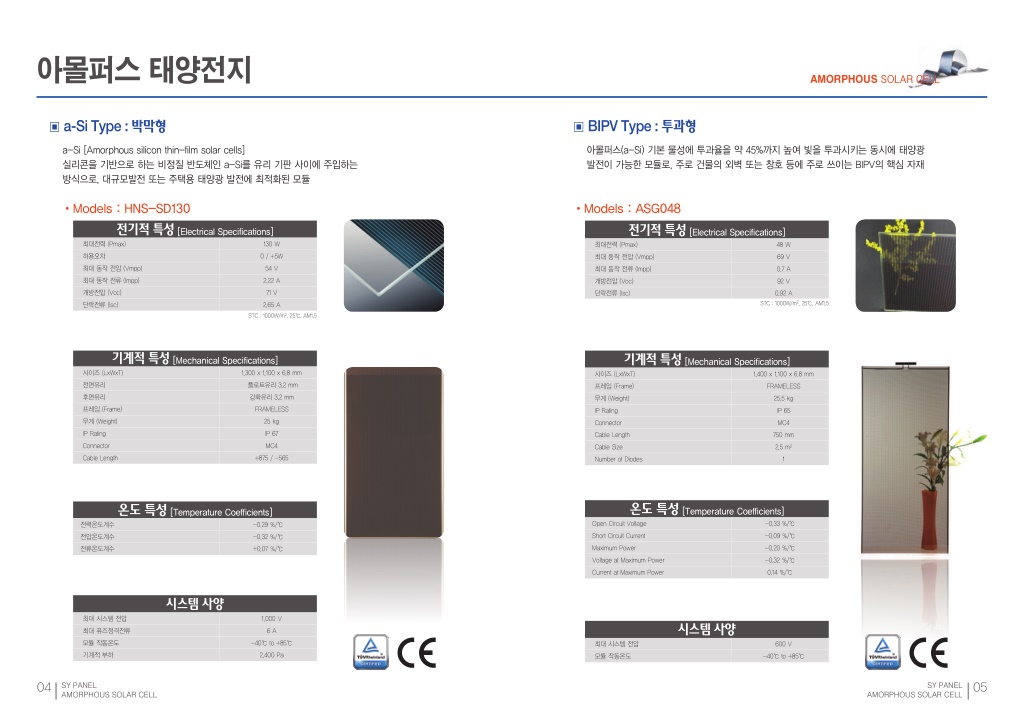

3. 아몰퍼스 태양전지 AMORPHOUS SOLAR CELL ▣ a-Si Type : 박막형 ▣ BIPV Type : 투과형 a-Si [Amorphous silicon thin-film solar cells] 실리콘을 기반으로 하는 비정질 반도체인 a-Si를 유리 기판 사이에 주입하는 방식으로, 대규모발전 또는 주택용 태양광 발전에 최적화된 모듈 아몰퍼스(a-Si) 기본 물성에 투과율을 약 45%까지 높여 빛을 투과시키는 동시에 태양광 발전이 가능한 모듈로, 주로 건물의 외벽 또는 창호 등에 주로 쓰이는 BIPV의 핵심 자재 •Models : HNS-SD130 전기적 특성 [Electrical Specifications] 최대전력 (Pmax) •Models : ASG048 전기적 특성 [Electrical Specifications] 최대전력 (Pmax) 130 W 48 W 허용오차 0 / +5W 최대 동작 전압 (Vmpp) 69 V 최대 동작 전압 (Vmpp) 54 V 최대 동작 전류 (Impp) 0.7 A 최대 동작 전류 (Impp) 2.22 A 개방전압 (Voc) 92 V 개방전압 (Voc) 71 V 단락전류 (Isc) 0.92 A STC : 1000W/m2, 25℃, AM1.5 단락전류 (Isc) 2.65 A STC : 1000W/m2, 25℃, AM1.5 기계적 특성 [Mechanical Specifications] 사이즈 (LxWxT) 기계적 특성 [Mechanical Specifications] 사이즈 (LxWxT) 1,300 x 1,100 x 6.8 mm 1,400 x 1,100 x 6.8 mm 전면유리 플로트유리 3.2 mm 프레임 (Frame) FRAMELESS 후면유리 강화유리 3.2 mm 무게 (Weight) 25.5 kg 프레임 (Frame) FRAMELESS IP Rating IP 65 무게 (Weight) 25 kg Connector MC4 IP Rating IP 67 Cable Length 750 mm Connector MC4 Cable Size 2.5 m2 Cable Length +875 / -565 Number of Diodes 1 온도 특성[Temperature Coefficients] Open Circuit Voltage 온도 특성[Temperature Coefficients] -0.33 %/℃ 전력온도계수 -0.29 %/℃ Short Circuit Current -0.09 %/℃ 전압온도계수 -0.32 %/℃ Maximum Power -0.20 %/℃ 전류온도계수 +0.07 %/℃ Voltage at Maximum Power -0.32 %/℃ Current at Maximum Power 0.14 %/℃ 시스템 사양 최대 시스템 전압 1,000 V 시스템 사양 최대 퓨즈정격전류 6 A 모듈 작동온도 -40℃ to +85℃ 최대 시스템 전압 600 V 기계적 부하 2,400 Pa 모듈 작동온도 -40℃ to +85℃ 04 05 SY PANEL AMORPHOUS SOLAR CELL SY PANEL AMORPHOUS SOLAR CELL

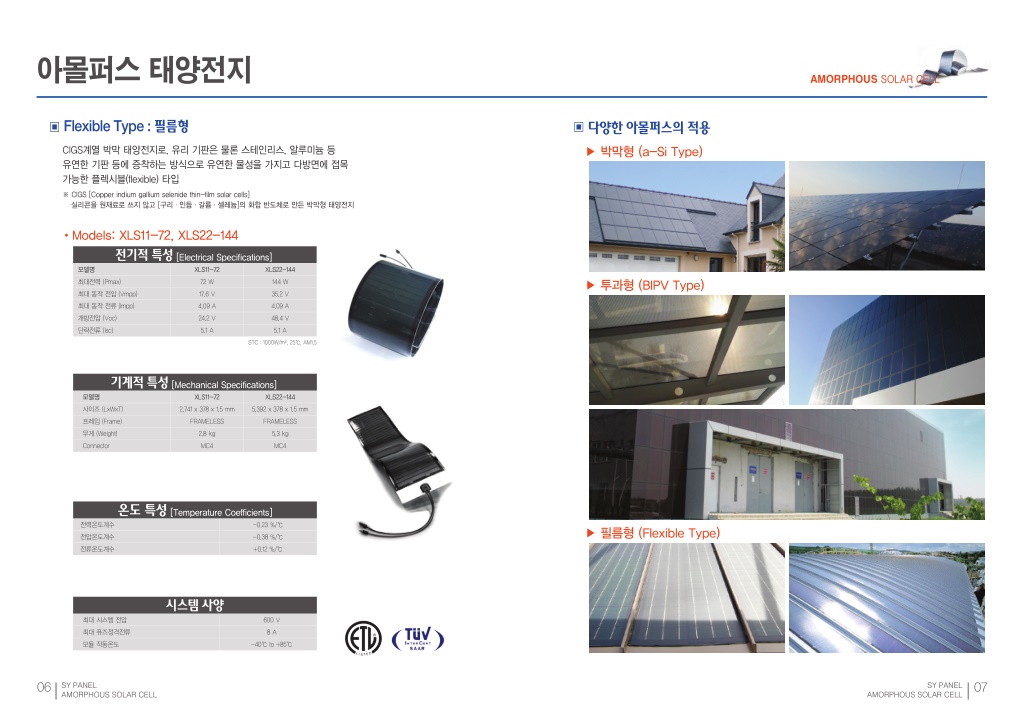

4. 아몰퍼스 태양전지 AMORPHOUS SOLAR CELL ▣ Flexible Type : 필름형 ▣ 다양한 아몰퍼스의 적용 CIGS계열 박막 태양전지로, 유리 기판은 물론 스테인리스, 알루미늄 등 유연한 기판 등에 증착하는 방식으로 유연한 물성을 가지고 다방면에 접목 가능한 플렉시블(flexible) 타입 ▶ 박막형 (a-Si Type) ※ CIGS [Copper indium gallium selenide thin-film solar cells] 실리콘을 원재료로 쓰지 않고 [구리ㆍ인듐ㆍ갈륨ㆍ셀레늄]의 화합 반도체로 만든 박막형 태양전지 •Models: XLS11-72, XLS22-144 전기적 특성 [Electrical Specifications] 모델명 XLS11-72 XLS22-144 최대전력 (Pmax) 72 W 144 W ▶ 투과형 (BIPV Type) 최대 동작 전압 (Vmpp) 17.6 V 35.2 V 최대 동작 전류 (Impp) 4.09 A 4.09 A 개방전압 (Voc) 24.2 V 48.4 V 단락전류 (Isc) 5.1 A 5.1 A STC : 1000W/m2, 25℃, AM1.5 기계적 특성 [Mechanical Specifications] 모델명 XLS11-72 XLS22-144 사이즈 (LxWxT) 2,741 x 378 x 1.5 mm 5,392 x 378 x 1.5 mm 프레임 (Frame) FRAMELESS FRAMELESS 무게 (Weight) 2.8 kg 5.3 kg Connector MC4 MC4 온도 특성[Temperature Coefficients] 전력온도계수 -0.23 %/℃ ▶ 필름형 (Flexible Type) 전압온도계수 -0.38 %/℃ 전류온도계수 +0.12 %/℃ 시스템 사양 최대 시스템 전압 600 V 최대 퓨즈정격전류 8 A 모듈 작동온도 -40℃ to +85℃ 06 07 SY PANEL AMORPHOUS SOLAR CELL SY PANEL AMORPHOUS SOLAR CELL
