크린룸 패널 카다로그

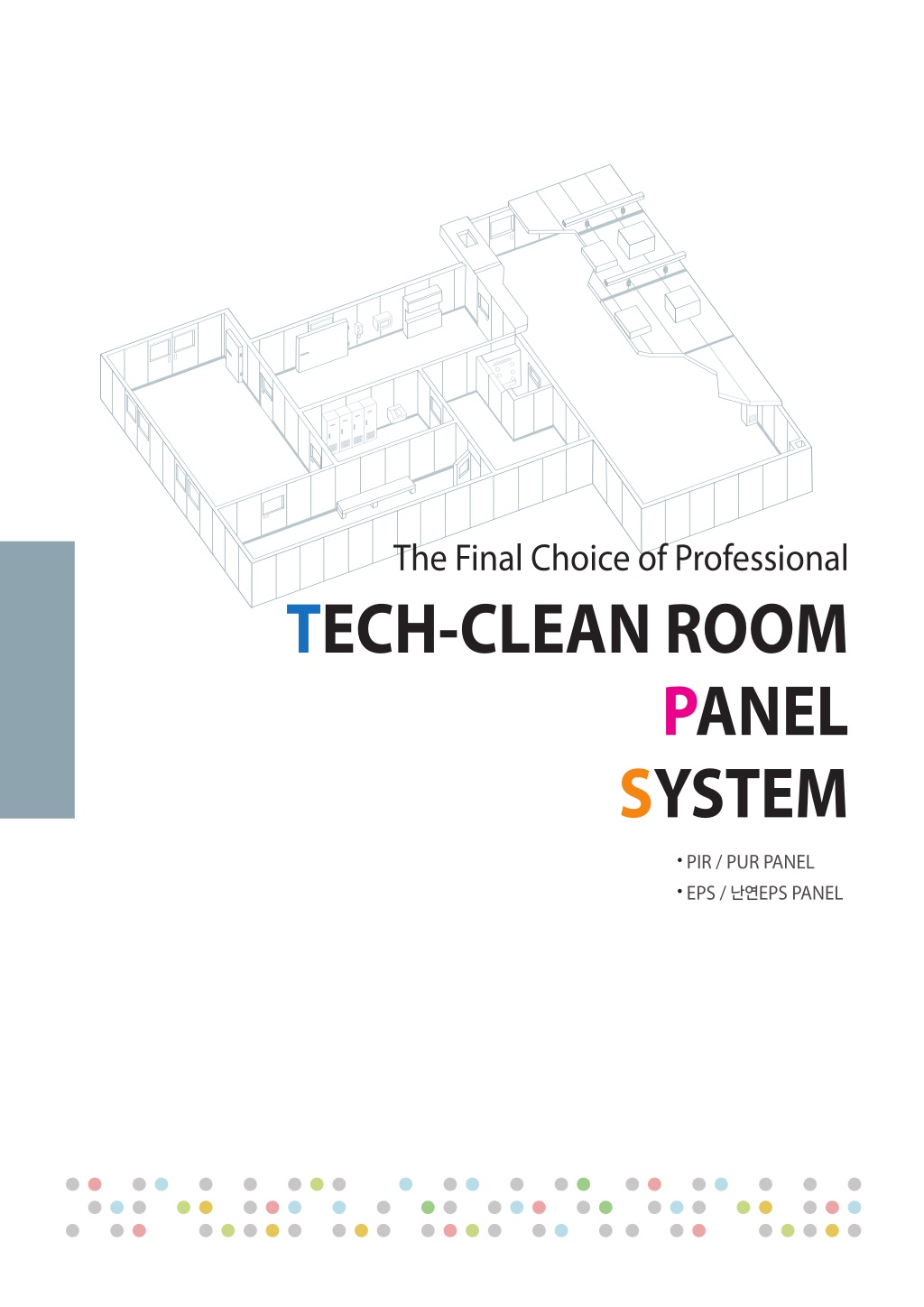

1. The Final Choice of Professional TECH-CLEAN ROOM PANEL SYSTEM • PIR / PUR PANEL • EPS / 난연EPS PANEL

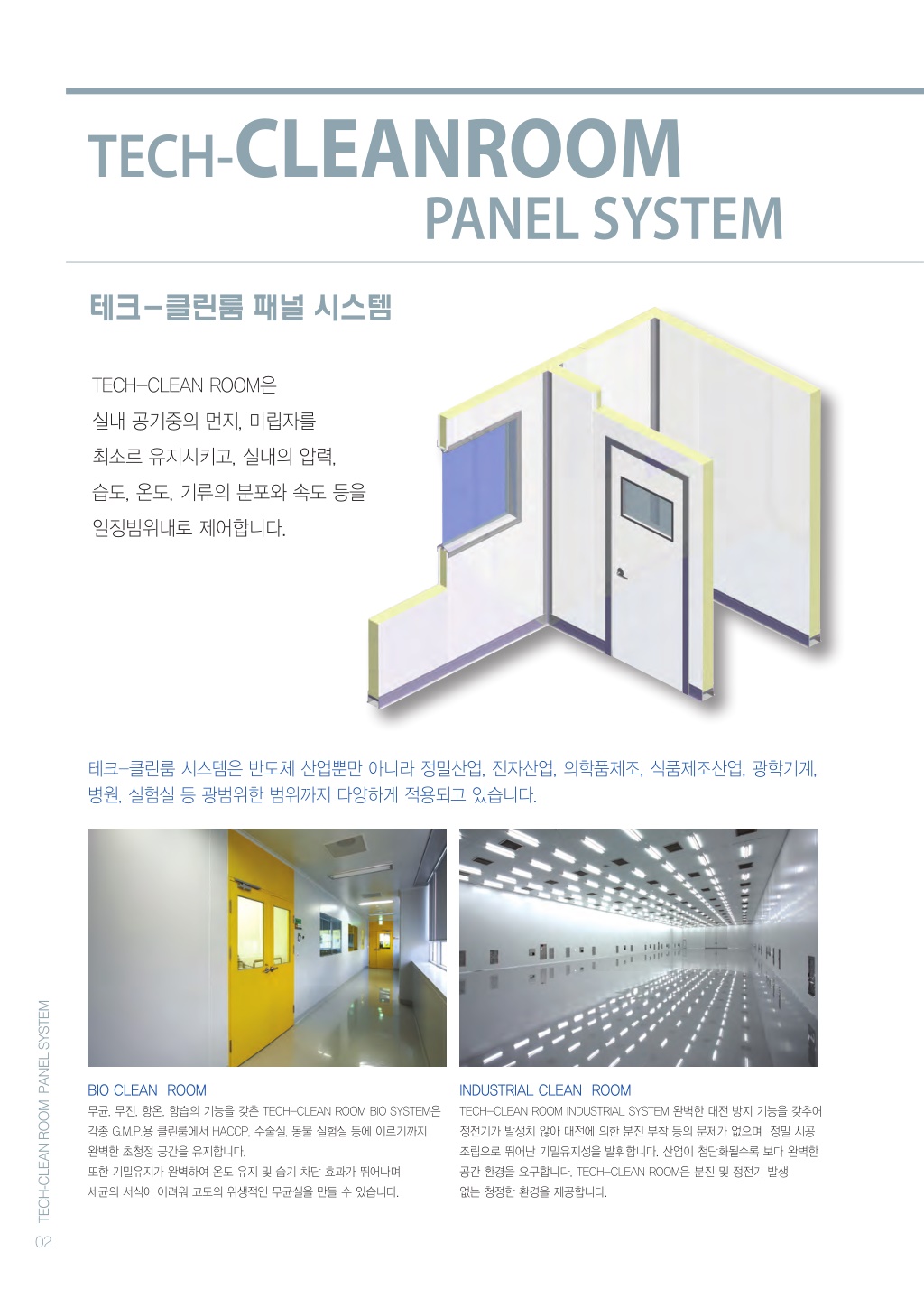

2. TECH-CLEANROOM PANEL SYSTEM 테크-클린룸 패널 시스템 TECH-CLEAN ROOM은 실내 공기중의 먼지, 미립자를 최소로 유지시키고, 실내의 압력, 습도, 온도, 기류의 분포와 속도 등을 일정범위내로 제어합니다. 테크-클린룸 시스템은 반도체 산업뿐만 아니라 정밀산업, 전자산업, 의학품제조, 식품제조산업, 광학기계, 병원, 실험실 등 광범위한 범위까지 다양하게 적용되고 있습니다. TECH-CLEAN ROOM PANEL SYSTEM BIO CLEAN ROOM INDUSTRIAL CLEAN ROOM 무균. 무진. 항온. 항습의 기능을 갖춘 TECH-CLEAN ROOM BIO SYSTEM은 TECH-CLEAN ROOM INDUSTRIAL SYSTEM 완벽한 대전 방지 기능을 갖추어 각종 G.M.P.용 클린룸에서 HACCP, 수술실, 동물 실험실 등에 이르기까지 정전기가 발생치 않아 대전에 의한 분진 부착 등의 문제가 없으며 정밀 시공 완벽한 초청정 공간을 유지합니다. 조립으로 뛰어난 기밀유지성을 발휘합니다. 산업이 첨단화될수록 보다 완벽한 또한 기밀유지가 완벽하여 온도 유지 및 습기 차단 효과가 뛰어나며 공간 환경을 요구합니다. TECH-CLEAN ROOM은 분진 및 정전기 발생 세균의 서식이 어려워 고도의 위생적인 무균실을 만들 수 있습니다. 없는 청정한 환경을 제공합니다. 02

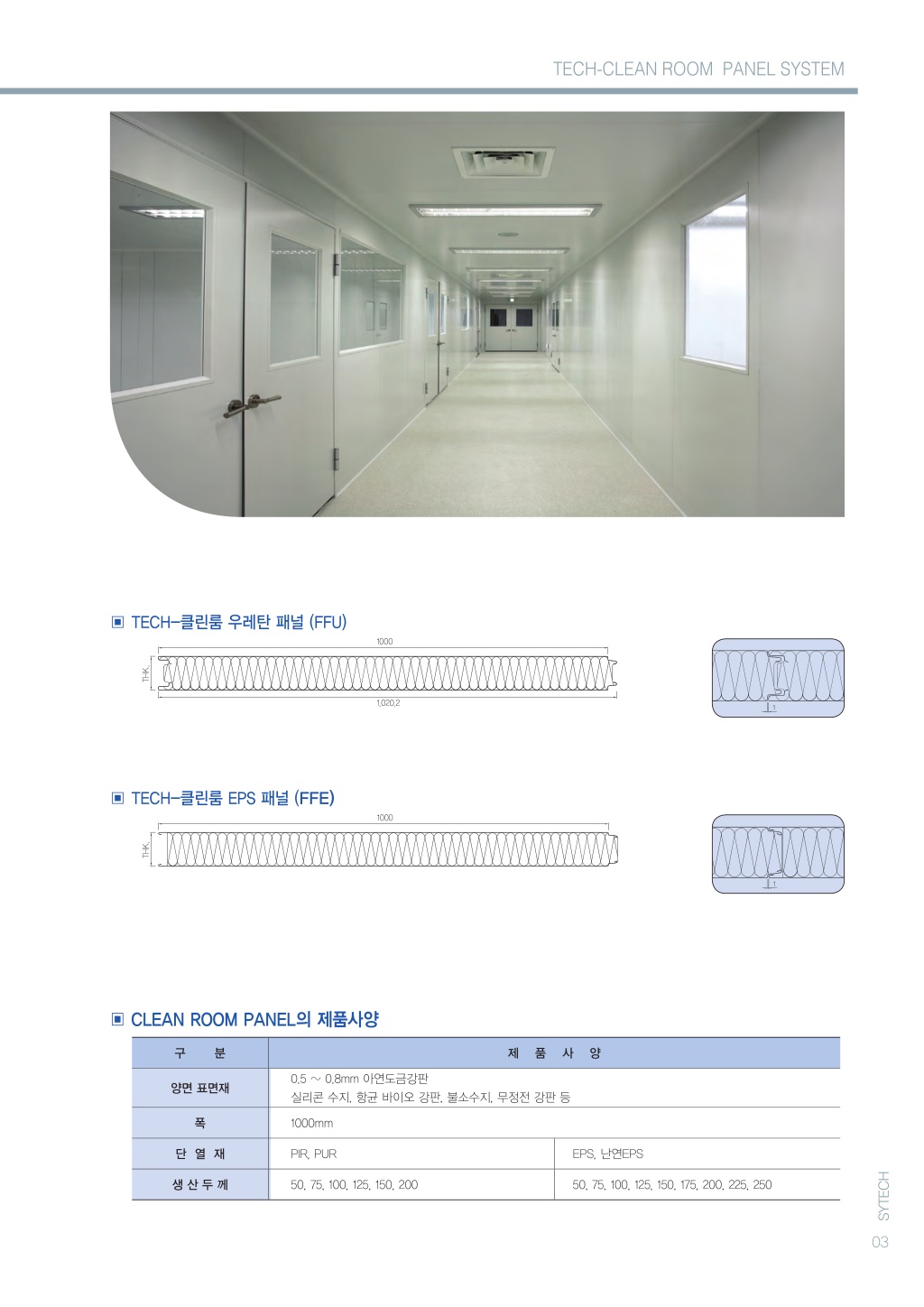

3. TECH-CLEAN ROOM PANEL SYSTEM 1000 THK. 1,020.2 ▣ TECH-클린룸 우레탄 패널 (FFU) 1000 1000 THK. THK. THK. THK. 1,020.2 1 ▣ TECH-클린룸 EPS 패널 (FFE) 1000 THK. THK. THK. 1 ▣ CLEAN ROOM PANEL의 제품사양 구 분 제 품 사 양 0.5 ~ 0.8mm 아연도금강판 실리콘 수지, 항균 바이오 강판, 불소수지, 무정전 강판 등 양면 표면재 폭 1000mm 단 열 재 PIR, PUR EPS, 난연EPS SYTECH 생 산 두 께 50, 75, 100, 125, 150, 200 50, 75, 100, 125, 150, 175, 200, 225, 250 03

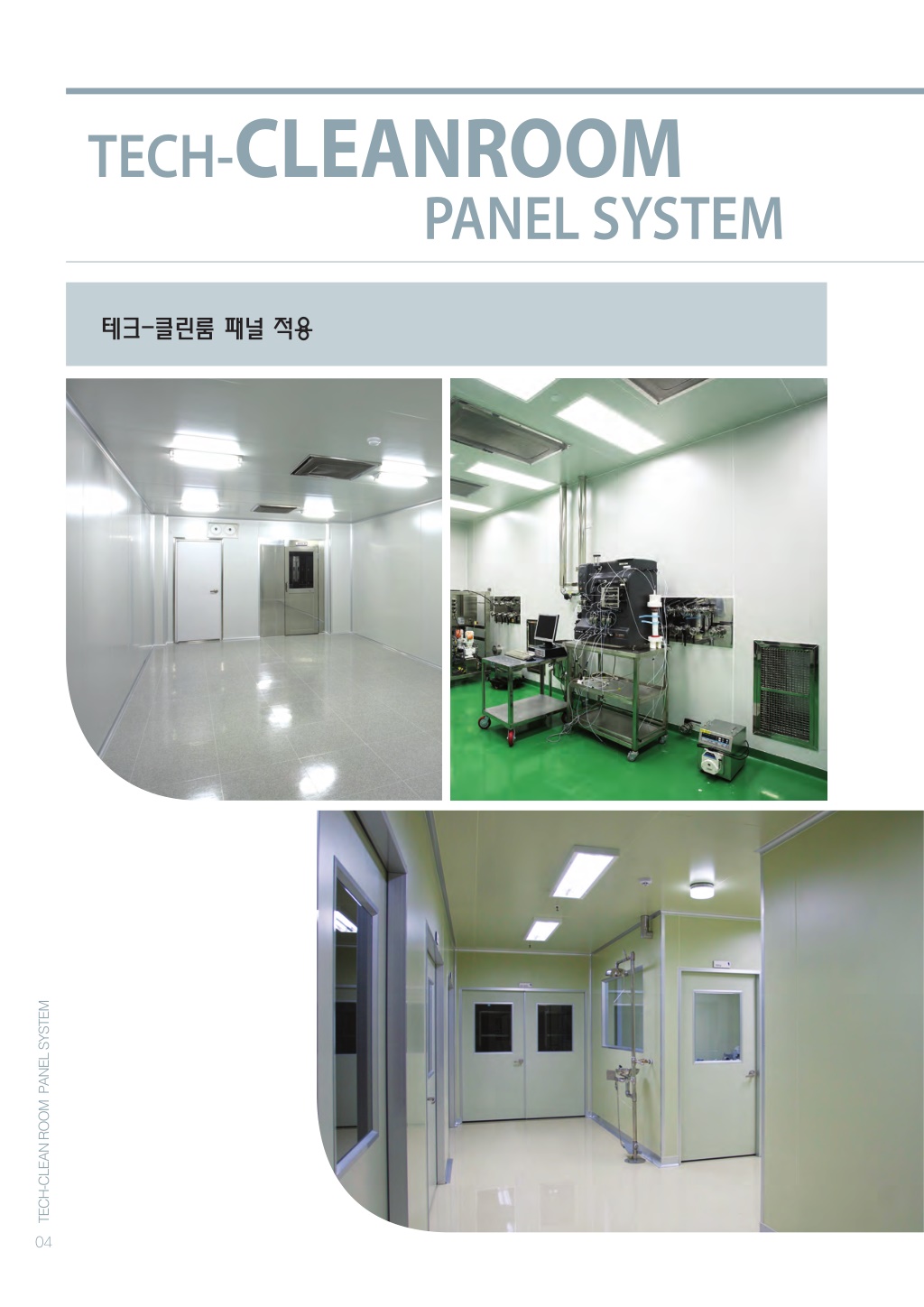

4. TECH-CLEANROOM PANEL SYSTEM 테크-클린룸 패널 적용 TECH-CLEAN ROOM PANEL SYSTEM 04

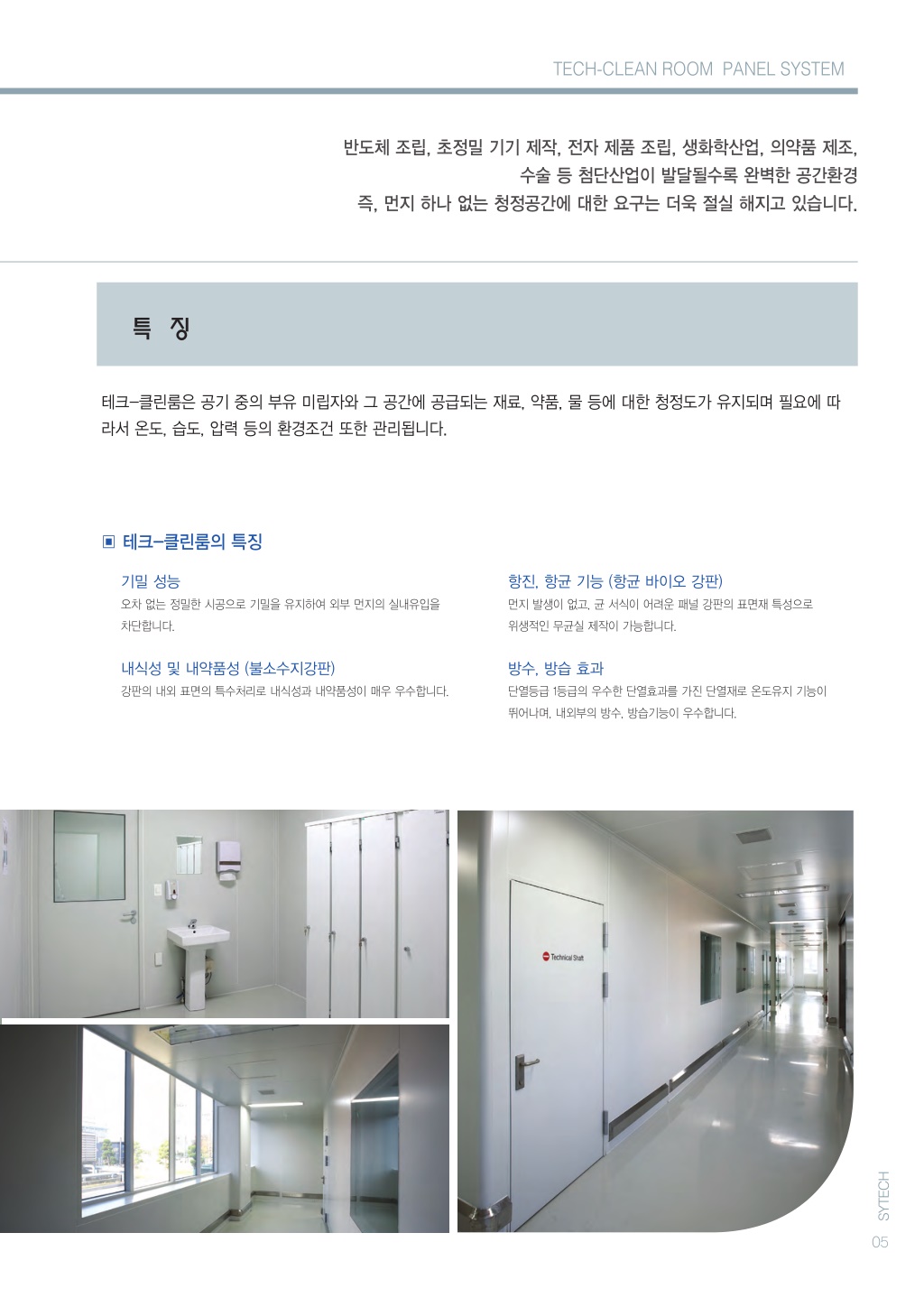

5. TECH-CLEAN ROOM PANEL SYSTEM 반도체 조립, 초정밀 기기 제작, 전자 제품 조립, 생화학산업, 의약품 제조, 수술 등 첨단산업이 발달될수록 완벽한 공간환경 즉, 먼지 하나 없는 청정공간에 대한 요구는 더욱 절실 해지고 있습니다. 특 징 테크-클린룸은 공기 중의 부유 미립자와 그 공간에 공급되는 재료, 약품, 물 등에 대한 청정도가 유지되며 필요에 따 라서 온도, 습도, 압력 등의 환경조건 또한 관리됩니다. ▣ 테크-클린룸의 특징 기밀 성능 항진, 항균 기능 (항균 바이오 강판) 오차 없는 정밀한 시공으로 기밀을 유지하여 외부 먼지의 실내유입을 먼지 발생이 없고, 균 서식이 어려운 패널 강판의 표면재 특성으로 차단합니다. 위생적인 무균실 제작이 가능합니다. 내식성 및 내약품성 (불소수지강판) 방수, 방습 효과 강판의 내외 표면의 특수처리로 내식성과 내약품성이 매우 우수합니다. 단열등급 1등급의 우수한 단열효과를 가진 단열재로 온도유지 기능이 뛰어나며, 내외부의 방수, 방습기능이 우수합니다. SYTECH 05

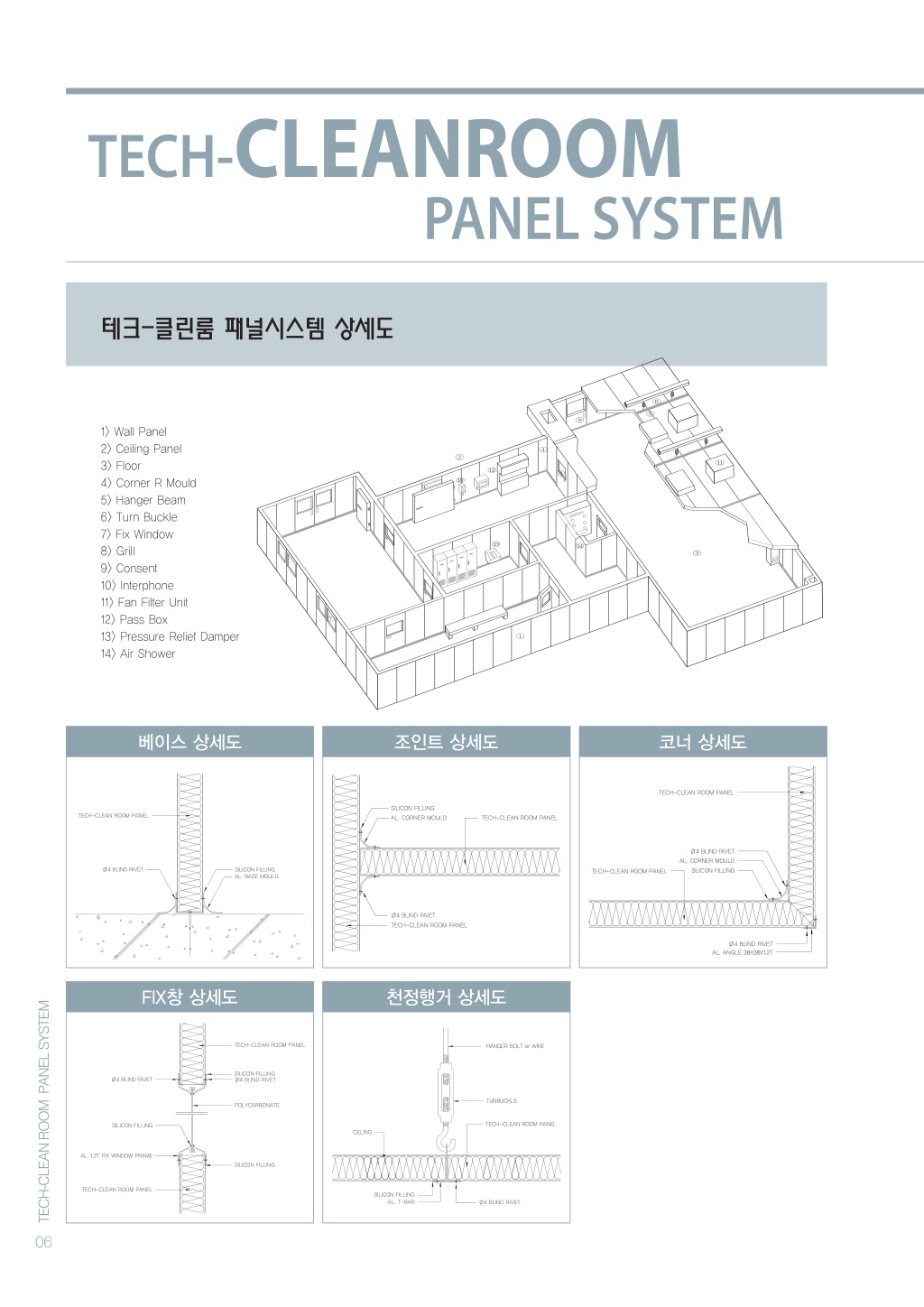

6. TECH-CLEANROOM PANEL SYSTEM 테크-클린룸 패널시스템 상세도 ⑥ ⑤ ⑨ 1> Wall Panel 2> Ceiling Panel 3> Floor 4> Corner R Mould 5> Hanger Beam 6> Turn Buckle 7> Fix Window 8> Grill 9> Consent 10> Interphone 11> Fan Filter Unit 12> Pass Box 13> Pressure Relief Damper 14> Air Shower ④ ② ⑪ ⑫ ⑧ ⑩ ⑬ ⑭ ③ ⑦ ① 베이스 상세도 조인트 상세도 코너 상세도 TECH-CLEAN ROOM PANEL SILICON FILLING TECH-CLEAN ROOM PANEL AL. CORNER MOULD TECH-CLEAN ROOM PANEL Ø4 BLIND RIVET AL. CORNER MOULD Ø4 BLIND RIVET SILICON FILLING AL. BASE MOULD SILICON FILLING TECH-CLEAN ROOM PANEL Ø4 BLIND RIVET TECH-CLEAN ROOM PANEL Ø4 BLIND RIVET AL. ANGLE 38X38X1.2T FIX창 상세도 천정행거 상세도 TECH-CLEAN ROOM PANEL SYSTEM TECH-CLEAN ROOM PANEL HANGER BOLT or WIRE SILICON FILLING Ø4 BLIND RIVET Ø4 BLIND RIVET TUNBUCKLE POLYCARBONATE TECH-CLEAN ROOM PANEL SILICON FILLING CELING AL. 1.2T FIX WINDOW FRAME SILICON FILLING TECH-CLEAN ROOM PANEL SILICON FILLING AL. T-BAR Ø4 BLIND RIVET 06

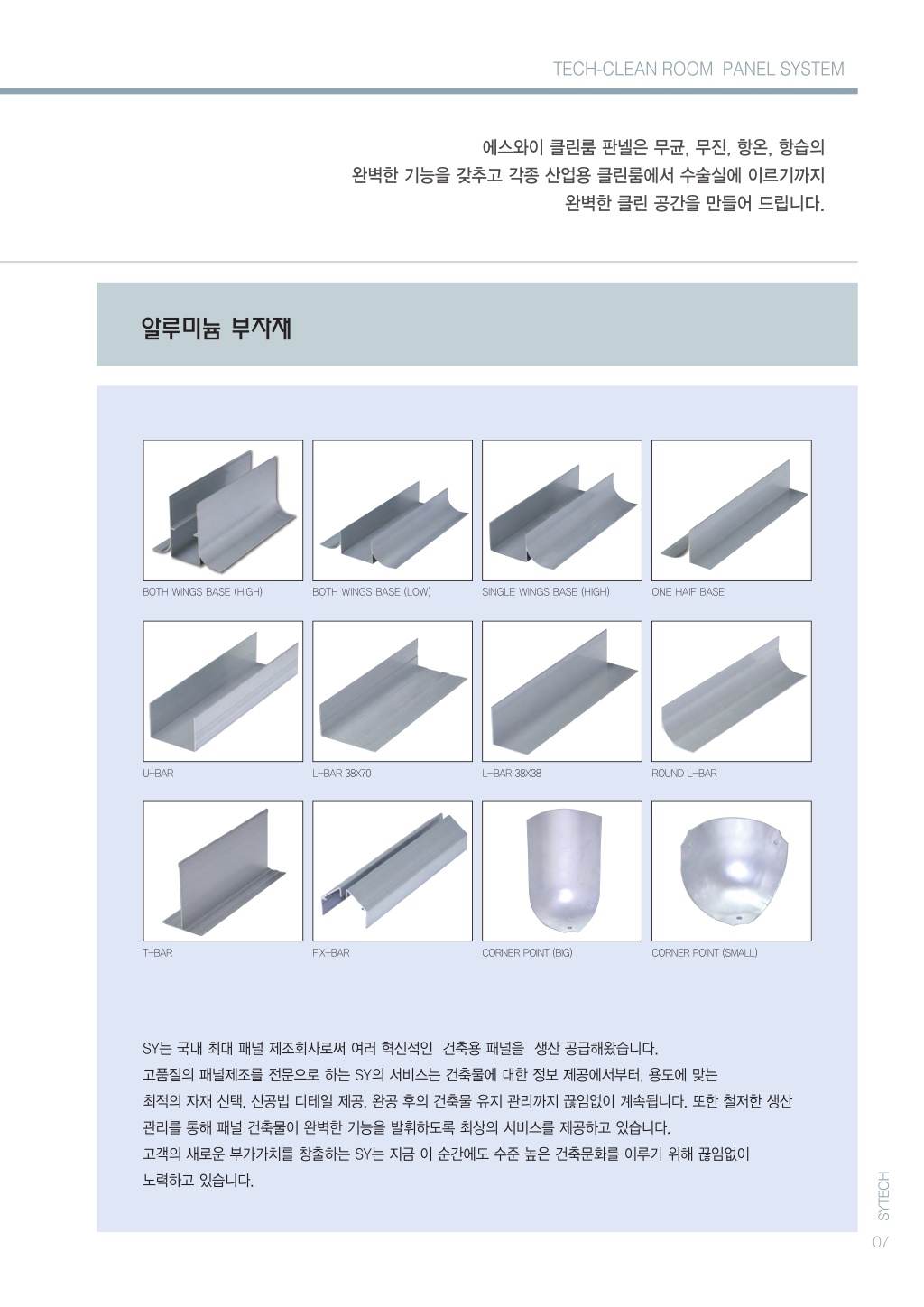

7. TECH-CLEAN ROOM PANEL SYSTEM 에스와이 클린룸 판넬은 무균, 무진, 항온, 항습의 완벽한 기능을 갖추고 각종 산업용 클린룸에서 수술실에 이르기까지 완벽한 클린 공간을 만들어 드립니다. 알루미늄 부자재 BOTH WINGS BASE (HIGH) BOTH WINGS BASE (LOW) SINGLE WINGS BASE (HIGH) ONE HAIF BASE U-BAR L-BAR 38X70 L-BAR 38X38 ROUND L-BAR T-BAR FIX-BAR CORNER POINT (BIG) CORNER POINT (SMALL) SY는 국내 최대 패널 제조회사로써 여러 혁신적인 건축용 패널을 생산 공급해왔습니다. 고품질의 패널제조를 전문으로 하는 SY의 서비스는 건축물에 대한 정보 제공에서부터, 용도에 맞는 최적의 자재 선택, 신공법 디테일 제공, 완공 후의 건축물 유지 관리까지 끊임없이 계속됩니다. 또한 철저한 생산 관리를 통해 패널 건축물이 완벽한 기능을 발휘하도록 최상의 서비스를 제공하고 있습니다. 고객의 새로운 부가가치를 창출하는 SY는 지금 이 순간에도 수준 높은 건축문화를 이루기 위해 끊임없이 SYTECH 노력하고 있습니다. 07

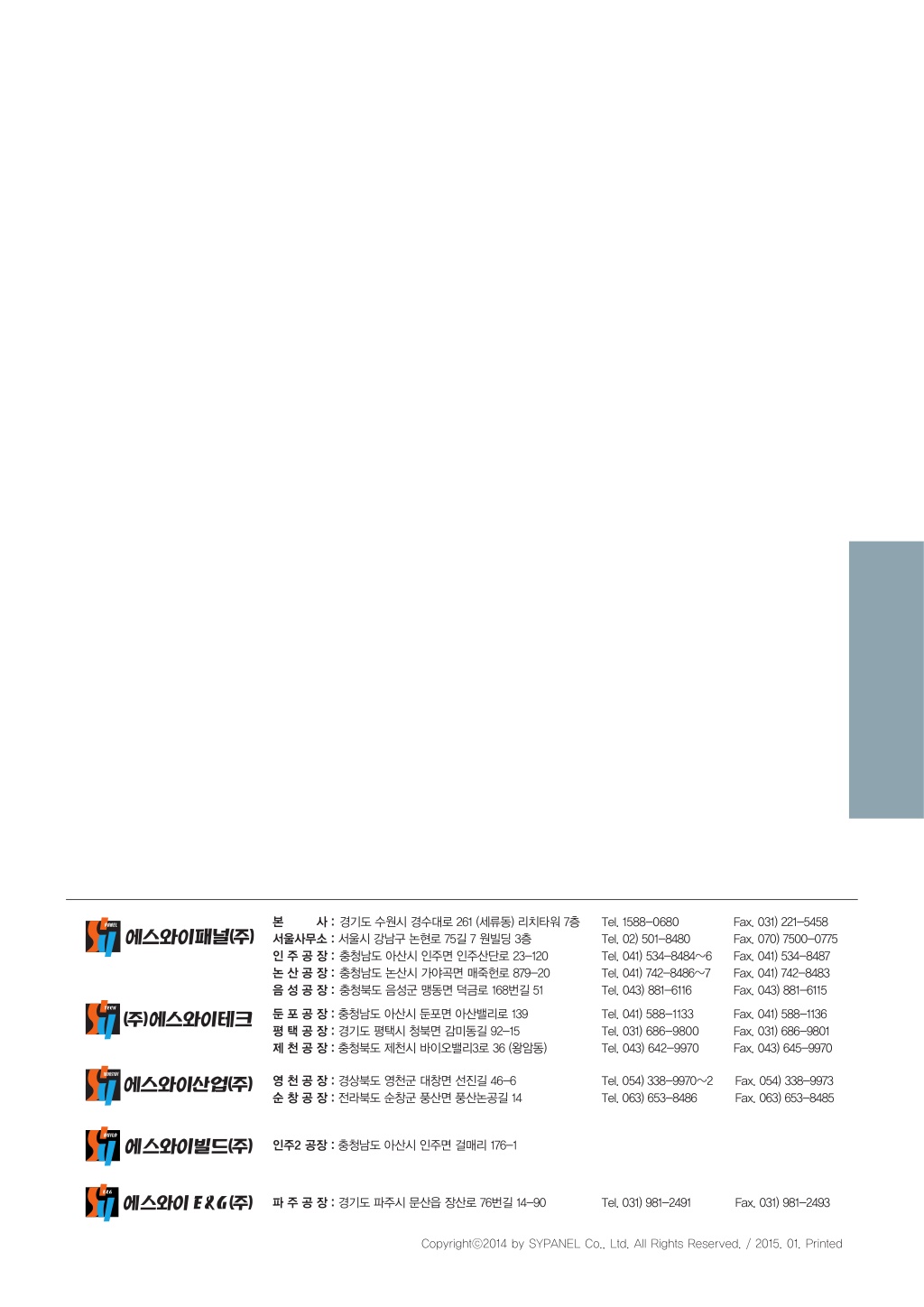

8. 본 사 : 경기도 수원시 경수대로 261 (세류동) 리치타워 7층 서울사무소 : 서울시 강남구 논현로 75길 7 원빌딩 3층 인 주 공 장 : 충청남도 아산시 인주면 인주산단로 23-120 논 산 공 장 : 충청남도 논산시 가야곡면 매죽헌로 879-20 음 성 공 장 : 충청북도 음성군 맹동면 덕금로 168번길 51 Tel. 1588-0680 Tel. 02) 501-8480 Tel. 041) 534-8484~6 Tel. 041) 742-8486~7 Tel. 043) 881-6116 Fax. 031) 221-5458 Fax. 070) 7500-0775 Fax. 041) 534-8487 Fax. 041) 742-8483 Fax. 043) 881-6115 둔 포 공 장 : 충청남도 아산시 둔포면 아산밸리로 139 평 택 공 장 : 경기도 평택시 청북면 감미동길 92-15 제 천 공 장 : 충청북도 제천시 바이오밸리3로 36 (왕암동) Tel. 041) 588-1133 Tel. 031) 686-9800 Tel. 043) 642-9970 Fax. 041) 588-1136 Fax. 031) 686-9801 Fax. 043) 645-9970 영 천 공 장 : 경상북도 영천군 대창면 선진길 46-6 순 창 공 장 : 전라북도 순창군 풍산면 풍산논공길 14 Tel. 054) 338-9970~2 Tel. 063) 653-8486 Fax. 054) 338-9973 Fax. 063) 653-8485 인주2 공장 : 충청남도 아산시 인주면 걸매리 176-1 파 주 공 장 : 경기도 파주시 문산읍 장산로 76번길 14-90 Tel. 031) 981-2491 Fax. 031) 981-2493 Copyrightⓒ2014 by SYPANEL Co., Ltd. All Rights Reserved. / 2015. 01. Printed
