1. www.syworld.kr 2020. 04월 제작 본 책자는 저작권법에 의거 무단복제를 금합니다. 본 책자의 내용 및 제품 규격은 성능개선을 위해 예고없이 변경될 수 있습니다. Printed in Apr. 2020Copyright ⓒ 2020. 4 All right reserved The Final Choice of Professional The contents of this data and its product specification are subject to change without notice 히든메탈 시리즈 리노메탈 for quality improvement RENO METAL TEL 1588-0680 / 02-556-5458 서울사무소 서울 강남구 논현로81길 3(역삼동) 에스와이빌딩 인주1공장 충청남도 아산시 인주면 인주산단로 23-120 인주2공장 충청남도 아산시 인주면 인주산단로 75-77 인주3공장 충청남도 아산시 인주면 인주산단로 75-78 영천공장 경상북도 영천군 대창면 선진길 46-6 인주공장 충청남도 아산시 인주면 인주산단로 75-82 충주공장 서울사무소 서울시 강남구 논현로81길 3(역삼동) 에스와이빌딩 5층 충청북도 충주시 엄정면 세고개로 154 제천공장 서울사무소 서울시 강남구 논현로81길 3(역삼동) 에스와이빌딩 4층 충청북도 제천시 바이오밸리3로 36 인주공장 충청남도 아산시 인주면 인주산단로 23-120 충주공장 충청북도 충주시 충주산단3로 78 베트남 호치민 베트남 하노이/호치민 중국 쑤저우 인도네시아 자카르타 네팔 카트만드 캄보디아 프놈펜

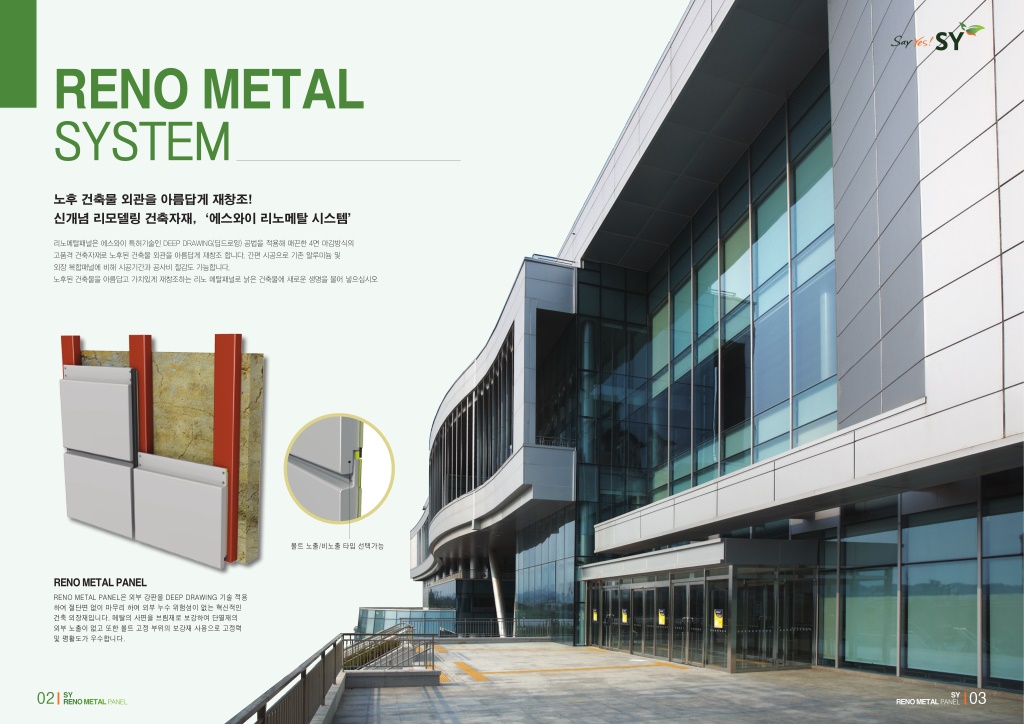

2. RENO METAL SYSTEM 노후 건축물 외관을 아름답게 재창조! 신개념 리모델링 건축자재,‘에스와이 리노메탈 시스템’ 리노메탈패널은 에스와이 특허기술인 DEEP DRAWING(딥드로잉) 공법을 적용해 매끈한 4면 마감방식의 고품격 건축자재로 노후된 건축물 외관을 아름답게 재창조 합니다. 간편 시공으로 기존 알루미늄 및 외장 복합패널에 비해 시공기간과 공사비 절감도 가능합니다. 노후된 건축물을 아름답고 가치있게 재창조하는 리노 메탈패널로 낡은 건축물에 새로운 생명을 불어 넣으십시오 볼트 노출/비노출 타입 선택가능 RENO METAL PANEL RENO METAL PANEL은 외부 강판을 DEEP DRAWING 기술 적용 하여 절단면 없이 마무리 하여 외부 누수 위험성이 없는 혁신적인 건축 외장재입니다. 메탈의 사면을 브림재로 보강하여 단열재의 외부 노출이 없고 또한 볼트 고정 부위의 보강재 사용으로 고정력 및 평활도가 우수합니다. 02 03 SY RENO METAL PANEL SY RENO METAL PANEL

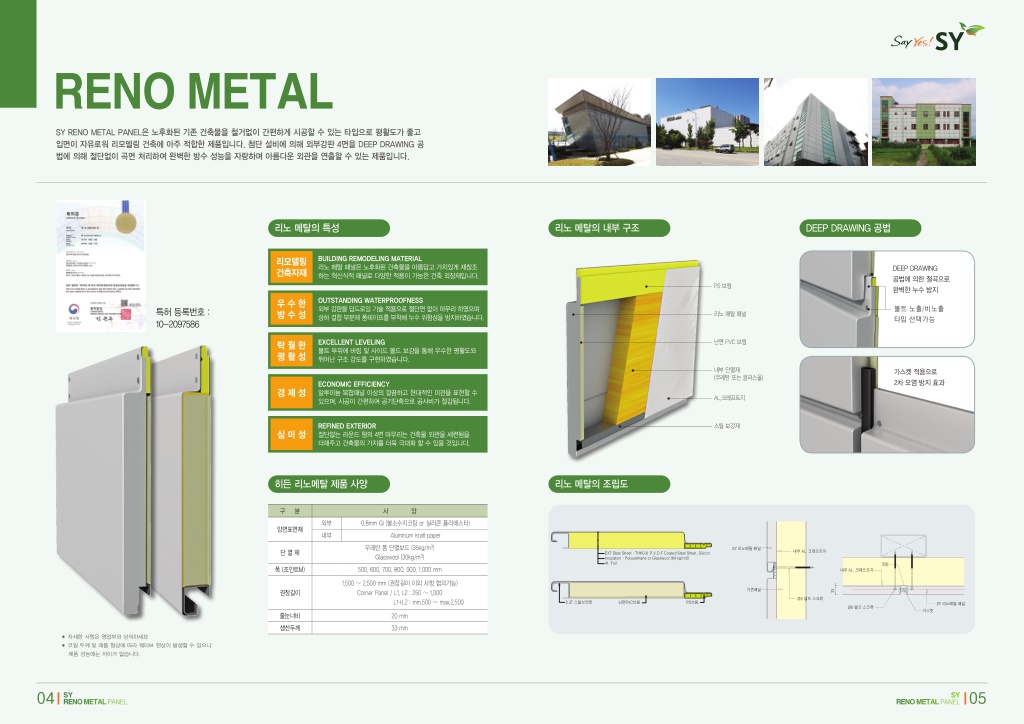

3. RENO METAL SY RENO METAL PANEL은 노후화된 기존 건축물을 철거없이 간편하게 시공할 수 있는 타입으로 평활도가 좋고 입면이 자유로워 리모델링 건축에 아주 적합한 제품입니다. 첨단 설비에 의해 외부강판 4면을 DEEP DRAWING 공 법에 의해 절단없이 곡면 처리하여 완벽한 방수 성능을 자랑하며 아름다운 외관을 연출할 수 있는 제품입니다. 리노 메탈의 특성 리노 메탈의 내부 구조 DEEP DRAWING 공법 BUILDING REMODELING MATERIAL 리노 메탈 패널은 노후화된 건축물을 아름답고 가치있게 재창조 하는 혁신식적 패널로 다양한 적용이 가능한 건축 외장재입니다. 리모델링 건축자재 DEEP DRAWING 공법에 의한 절곡으로 완벽한 누수 방지 PS 브림 OUTSTANDING WATERPROOFNESS 외부 강판을 딥드로잉 기술 적용으로 절단면 없이 마무리 하였으며 상하 결합 부분에 폼테이프를 부착해 누수 위험성을 방지하였습니다. 우 수 한 방 수 성 볼트 노출/비노출 타입 선택가능 특허 등록번호 : 10-2097586 리노 메탈 패널 난연 PVC 브림 EXCELLENT LEVELING 볼트 부위에 버링 및 사이드 몰드 보강을 통해 우수한 평활도와 뛰어난 구조 강도를 구현하였습니다. 탁 월 한 평 활 성 내부 단열재 (우레탄 또는 글라스울) 가스켓 적용으로 2차 오염 방지 효과 ECONOMIC EFFICIENCY 알루미늄 복합패널 이상의 깔끔하고 현대적인 미관을 표현할 수 있으며, 시공이 간편하여 공기단축으로 공사비가 절감됩니다. 경 제 성 AL.크래프트지 REFINED EXTERIOR 절단없는 라운드 형의 4면 마무리는 건축물 외관을 세련됨을 더해주고 건축물의 가치를 더욱 극대화 할 수 있을 것입니다. 스틸 보강재 심 미 성 히든 리노메탈 제품 사양 리노 메탈의 조립도 구 분 사 양 외부 0.8mm GI (불소수지코팅 or 실리콘 폴리에스터) 양면표면재 내부 Aluminum kraft paper 우레탄 폼 단열보드 (35kg/m3) Glasswool (30kg/m3) SY 리노메탈 패널 단 열 재 내부 AL. 크래프트지 EXT Steel Sheet : THK0.8 P.V.D.F Coated Steel Sheet, Silicon Insulation : Polyurethane or Glasswool (64 kg/m3) Al. Foil 코킹 폭 (조인트M) 500, 600, 700, 800, 900, 1,000 mm 내부 AL. 크래프트지 1,500 ~ 2,500 mm (권장길이 이외 사항 협의가능) Corner Panel / L1, L2 : 250 ~ 1,000 L1+L2 : min.500 ~ max.2,500 기존패널 33 권장길이 Ø6 셀프 스크류 2.3T 스틸브라켓 난연PVC브림 PS브림 SY 리노메탈 패널 Ø6 셀프 스크류 가스켓 줄눈너비 20 mm 생산두께 33 mm ✽ 자세한 사항은 영업부와 상의하세요 ✽ 코일 두께 및 제품 형상에 따라 웨이브 현상이 발생할 수 있으나 제품 성능에는 차이가 없습니다. 04 05 SY RENO METAL PANEL SY RENO METAL PANEL

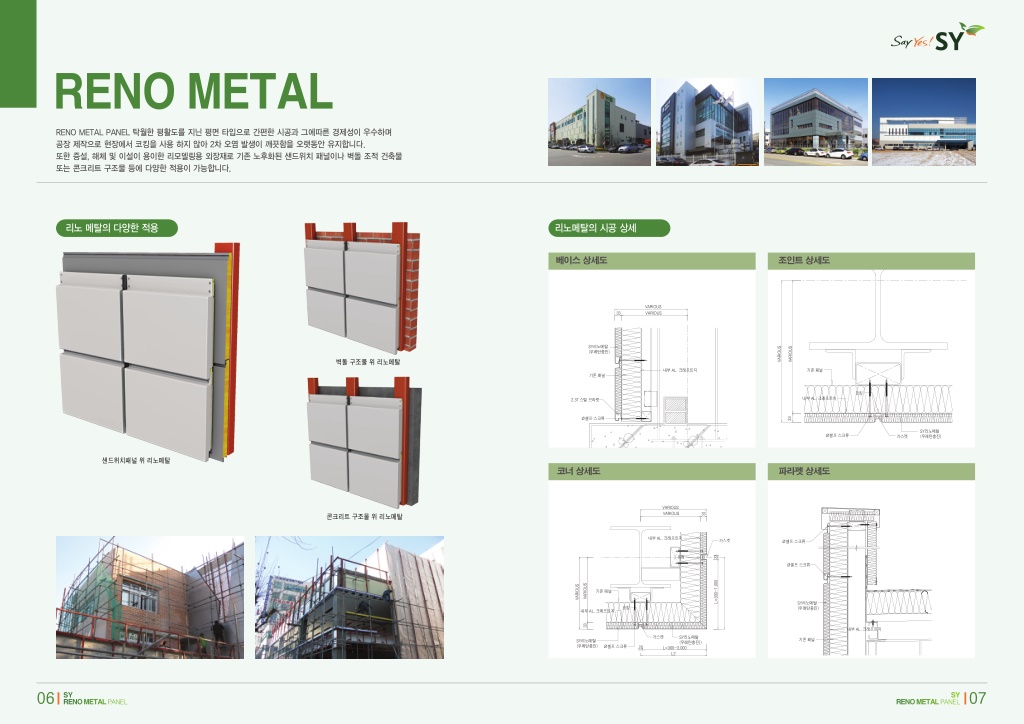

4. RENO METAL RENO METAL PANEL 탁월한 평활도를 지닌 평면 타입으로 간편한 시공과 그에따른 경제성이 우수하며 공장 제작으로 현장에서 코킹을 사용 하지 않아 2차 오염 발생이 깨끗함을 오랫동안 유지합니다. 또한 증설, 해체 및 이설이 용이한 리모델링용 외장재로 기존 노후화된 샌드위치 패널이나 벽돌 조적 건축물 또는 콘크리트 구조물 등에 다양한 적용이 가능합니다. 리노 메탈의 다양한 적용 리노메탈의 시공 상세 베이스 상세도 조인트 상세도 VARIOUS VARIOUS 33 VARIOUS VARIOUS 33 SY리노메탈 (우레탄충진) VARIOUS VARIOUS SY리노메탈 (우레탄충진) VARIOUS VARIOUS 내부 AL. 크래프트지 벽돌 구조물 위 리노메탈 VARIOUS 기존 패널 VARIOUS 기존 패널 기존 패널 내부 AL. 크래프트지 기존 패널 기존 패널 2.3T 스틸 브라켓 코킹 코킹 내부 AL. 크래프트지 내부 AL. 크래프트지 2.3T 스틸 브라켓 Ø셀프 스크류 코킹 내부 AL. 크래프트지 33 Ø셀프 스크류 33 SY리노메탈 (우레탄충진) 가스켓 SY리노메탈 (우레탄충진) Ø셀프 스크류 33 가스켓 Ø셀프 스크류 SY리노메탈 (우레탄충진) Ø셀프 스크류 가스켓 샌드위치패널 위 리노메탈 코너 상세도 파라펫 상세도 VARIOUS VARIOUS VARIOUS VARIOUS 33 콘크리트 구조물 위 리노메탈 33 VARIOUS VARIOUS 33 내부 AL. 크래프트지 가스켓 Ø셀프 스크류 내부 AL. 크래프트지 가스켓 Ø셀프 스크류 내부 AL. 크래프트지 33 코킹 가스켓 Ø셀프 스크류 Ø셀프 스크류 33 코킹 Ø셀프 스크류 33 코킹 Ø셀프 스크류 L=300~1,000 VARIOUS VARIOUS L=300~1,000 VARIOUS 기존 패널 VARIOUS 기존 패널 L=300~1,000 VARIOUS SY리노메탈 (우레탄충진) VARIOUS SY리노메탈 (우레탄충진) 코킹 기존 패널 내부 AL. 크래프트지 내부 AL. 크래프트지 코킹 SY리노메탈 (우레탄충진) 코킹 33 내부 AL. 크래프트지 내부 AL. 크래프트지 내부 AL. 크래프트지 33 내부 AL. 크래프트지 가스켓 SY리노메탈 (우레탄충진)) 가스켓 기존 패널 SY리노메탈 (우레탄충진) SY리노메탈 (우레탄충진)) 기존 패널 33 Ø셀프 스크류 SY리노메탈 (우레탄충진) 내부 AL. 크래프트지 20 L=300~3,000 20 Ø셀프 스크류 L=300~3,000 L2 가스켓 SY리노메탈 (우레탄충진)) 기존 패널 L2 SY리노메탈 (우레탄충진) Ø셀프 스크류 20 L=300~3,000 L2 06 07 SY RENO METAL PANEL SY RENO METAL PANEL
