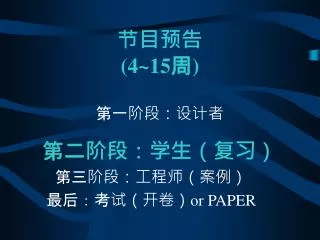

  1. 节目预告(4~15周)第一阶段：设计者 第二阶段：学生（复习） 第三阶段：工程师（案例） 最后：考试（开卷）or PAPER

  2. 学生教程 • ARM体系结构 • ARM指令系统 • XScale 微架构的系统结构

  3. 一个Strong ARM板卡

  4. DATA ADDR control LCD port GPIO Memory control USB Port

  5. Memory sheet

  6. NaNo PCI LCD port

  7. 以太网，串口

  8. 几个问题？ • 有了开发板，我们能作什么？ • 我们成功的仿制出来，我们成功了吗？ • 我们是真正的设计者吗？

  9. 预备知识 • 计算机体系结构分类 －冯·诺依曼结构 －哈佛体系结构 －精简指令系统计算机（RISC）

  10. 冯·诺依曼结构

  11. 哈佛体系结构

  12. 第二部分 ARM的体系结构

  13. ARM体系结构 ARM公司是把ARM作为知识产权IP推向嵌入式处理器市场，目前，已占有75%左右的市场。因此，ARM架构在市场出现也有多种形式，既有处理器内核（如ARM7TDMI）形式，也有处理器核（如ARM720T）形式。半导体厂商或片上系统SOC设计应用厂商采用ARM架构生产相应的MCU/MPU（如ATMEL公司的AT91单片机MCU）或SOC芯片。

  14. 关于ARM • ARM=Advanced RISC Machine • RISC 的典型代表 • 32位处理器技术 • 嵌入式领域的主力军 • ARM的产品 • ARM处理器内核，以IP的形式提供给IC生产厂家 • 硬核 • 软核 • ARM开发工具、SOC开发工具、评估板等 • ARM公司不生产芯片

  15. 2.1 ARM的特点（1） ARM微处理器的主要特点 • 系列化：ARM7, ARM9, ARM10, … • 独特的指令系统 • 32位架构，定长。 • 32位ARM指令 • 16位Thumb指令 • 大部分为单周期指令 • 条件执行 • Load/Store • 流水线结构 • ARM7：3级流水线 • ARM9：5级流水线 • 高性能、低功耗

  16. ARM的特点（2） ARM微处理器的主要特点 • 支持JTAG调试 • 7种工作模式 • User : 用户模式，非特权 • FIQ : 快速中断 • IRQ : 普通中断 • Supervisor管理模式 • Abort : 存取异常模式 • Undef : 未定义指令模式 • System : 系统模式 • 2种工作状态 • ARM • Thumb 支持ARM/Thumb的交互工作

  17. 典型指令使用频度

  18. Thumb指令集 • Thumb 是16-bit 指令集 • 代码密度优化 （总代码大小约为ARM指令的65%） • 使用窄总线存储器时可以大大提高性能。 • 是 ARM 指令集的一个子集。 • 核存在一个执行状态 – Thumb状态 • ARM和Thumb之间切换使用BX 指令

  19. 2.2 ARM架构

  20. ARM7TDMI 处理器内核 • ARM7TDMI 是基于 ARM7 内核 • 3 级流水线---0.9MIPS/MHz • 冯.诺依曼架构 • CPI(Cycle Per Instruction) 约为1.9 • T - Thumb 架构扩展, 提供两个独立的指令集： • ARM 指令，均为 32位 • Thumb指令，均为 16位 • 两种运行状态，用来选择哪个指令集被执行 • D - 内核具有Debug扩展结构 • M - 增强乘法器 (32x8) 支持64位结果. • I - EmbeddedICE-RT逻辑---提供片上断点和调试点支持

  21. ARM7TDMI 内核信号 nM[4:0] MCLK nMREQ 时钟 nWAIT SEQ LOCK A[31:0] ISYNC D[31:0] BUSEN 存储器接口 配置 BIGEND DIN[31:0] ARM7TDMI 内核 DOUT[31:0] nENOUT nIRQ nRW 中断 nFIQ MAS[1:0] nRESET nTRANS 存储器管理 APE ABORT 总线控制 DBE nOPC nCPI VDD 协处理器接口 CPA 电源 VSS CPB

  22. 控制信号 地址总线 A[31:0] DOUT[31:0] BUS Splitter ARM7TDM 内核 DIN[31:0] 数据总线 D[31:0] Embedded ICE 逻辑 TAP 控制器 JTAG 接口 ARM7TDMI 方框图

  23. ABE A[31:0] 地址 自增器 Incrementer 地址寄存器 P C BIGEND MCLK 寄存器 nWAIT PC Update nRW 指令 解码 MAS[1:0] A L U B u s 解码站 ISYNC A B u s B B u s 指令 解码 nIRQ 乘法器 nFIQ nRESET 及 ABORT nTRANS 读数据 寄存器 nMREQ 桶形 移位器 SEQ 控制 逻辑 LOCK nM[4:0] 写数据 寄存器 nOPC nCPI 32 位 ALU CPA CPB DBE D[31:0] ARM7TDMI 内核

  24. PC[31:2] ARM State PC[31:1] Thumb State ALU[31:0] 地址 寄存器 A[31:0] 0x1C 向量 0x00 INC 自增器 外部地址产生

  25. 2.3 ARM处理器模式 处理器模式分为用户和系统模式，系统模式包括了： 快中断请求FIQ（Fast Interrupt Request） 中断请求IRQ（Interrupt Request） 管理SVC（Supervisor） 中止Abort 未定义Undefined等几种模式。

  26. r0-r15为32位通用寄存器，其中，r15常用作程序计数器PC、r14常用作链接寄存器LR、r13常用作堆栈指针SP r0-r15为32位通用寄存器，其中，r15常用作程序计数器PC、r14常用作链接寄存器LR、r13常用作堆栈指针SP • 当前程序状态寄存器CPSR(Current Program Status Register)

  27. CPSR 1、条件码标识 N：负数标识 Z：结果为零标识 C：进位位标识 V：溢出标识 *Q：DSP的溢出/饱和（选用） 2、控制位 I：IRQ中断禁止位 F：FIQ快中断禁止位 T：Thumb位 Mode：处理器工作模式 保护程序状态寄存器SPSR（Saved Program Status Register）是处理器系统模式下保存当前程序状态寄存器CPSR的内容。

  28. 2.4 Thumb状态 Thumb状态下的寄存器是ARM状态下寄存器组的一部份：r0-r7、r13(SP)、r14(LR)、r15(PC)和CPSR

  29. Thumb状态寄存器与ARM状态寄存器映象

  30. 2.5 异常处理模式 异常（Exception）是由内部或外部源产生以引起处理器处理一个事件，在处理异常之前，处理器状态必须保留；以便在异常处理程序完成后，原来的程序能够重新执行。同一时刻有可能出现多个异常。

  31. 异常类型

  32. 2.5.1 复位 处理器上一旦有复位输入，处理器立即停止执行当前指令。复位完成下列操作： r14_svc=UNPREDICTABLE Value SPSR_svc=UNPREDICTABLE Value CPSR[4：0]=0b10011 /*进入管理模式*/ CPSR[5]=0 /*在ARM状态执行*/ CPSR[6]=1 /*禁止快速中断*/ CPSR[7]=1 /*禁止正常中断*/ PC=0x00000000

  33. 2.5.2 未定义指令异常 当ARM处理器执行协处理器指令时，它必须等待协处理器应答后，才能其正执行该指令；若协处理器没有应答，则会出现未定义指令异常 r14_und=address of next instruction after undefined instruction SPSR_und=CPSR CPSR[4：0]=0b11011 /*进入未定义模式*/ CPSR[5]=0 /*在ARM状态执行*/ /*CPSR[6]不变*/ CPSR[7]=1 /*禁止正常中断*/ PC=0×00000004 在仿真未定义指令后，通过下面指令： MOVS PC， r14 恢复PC（从r14_und）和CPSR（从SPSR_und），并返回该未定义指令的下一条指令

  34. 2.5.3 软件中断SWI 软件中断SWI指令进入管理模式，该指令常用于调用操作系统，故常称为“管理调用”（supervisor call） r14_svc=addre of next instruntion after the SWI instruction SPSR_SVC=CPSR /*进入管理模式*/ CPSR[4：0]=0b10011 /*在ARM状态执行*/ CPST[5]=0 /*CPST[6]不变*/ CPSR[7]=1 /*禁止下常中断*/ PC=0×00000008 完成软件中断SWI操作后，MOV PC，r14指令恢复PC（从r14_svc）和CPSR（从SPSR_SVC），并返回到SWI指令后的下一条指令

  35. 2.5.4 预取中止（取指令存储器中止） • 取指令无效时，存储器发生存储器中止信号；若试用执行无效指令，则产生预取中止异常；若该指令未指到（如指仅在流水线中发生了转移），则不发生预取中止。 • R14_abt=address of the aborted instruction+4 • SPSRabt=CPSR • CPSR[4：0]=0b10111 /*进入中止模式*/ • CPSR[5]=0 /*在ARM状态执行*/ • /*CPSR[6]不变*/ • PC=0×0000000C • 确定中止原因后，即可通过SUBS PC， r14，#4指令从中止模式返回，恢复了PC及CPSR值。

  36. 2.5.5 数据中止（数据访问存储器中止） • 当存储器数据访问无效时，存储器系统发出存储器中止信号。 • r14_abt=address of the aborted instruction+8 • SPSR_abt=CPSR • CPSR[4：0]=0b10111 /*进入中止模式*/ • CPSR[5]=0 /*在ARM状态执行*/ • /*CPSR[6]不变*/ • CPSR[7]=1 /*禁止正常中断*/ • PC=0×00000010 • 确定中止原因后，通过SUBS PC， r14,#8从中止模式返回，并恢复PC和CPSR的值。若中止的指令不需要重新执行，则通过SUBS PC，r14，#4来返回。

  37. 2.5.6 中断请求IRQ • 通过IRQ输入引脚，产生外部中断请求。当CPSR的I位为2时，则禁止IRQ中断；若该I位为0时，且检测到有IRQ输入时，执行下列操作： • r14_ir8=address of next instruction to be executed+4 • SPSR_irg=CPSR • CPSR[4：0]=0b10010 /*进入中断IRQ模式*/ • CPSR[5]=0 /*在ARM状态执行*/ • /*CPSR[6]不变*/ • CPSR[7]=1 /*禁止正常中断*/ • PC=0×00000018 • 可通过SUBS PC，R14，#4指令从中断服务返回，并恢复PC和CPSR的值，并继续执行被中断的程序。

  38. 2.5.7 快速中断请求FIQ • 通过FIQ输入引脚，产生外部快速中断请求。快速中断请求FIQ优先级高于中断请求IRQ，当进入快速中断请求FIQ时，会屏蔽IRQ中断请求。快速中断请求FIQ用来支持数据传送和通道处理，并有足够私有寄存器，可减少上下文切换的开销。 • 当CPSR的F位为1时，禁止快速中断请求；若该F位为0时，且检测到FIQ引脚有输入时，则执行下列操作： • r14_fig=address of next instruction to be executed+4 • SPSR_fiq=CPSR • CPSR[4：0]=0b10001 /*进入快速中断请求FIQ模式*/ • CPSR[5]=0 /*在ARM状态执行*/ • CPSR[6]=1 /*禁止快速中断请求*/ • PC=0×0000001C • 通过指令SUBS PC，r14，#4 从中断服务返回，并恢复PC 和CPSR的值，再继续执行被中断的程序。

  39. 2.6 ARM的流水线结构 计算机中的一条指令的执行可以分若干个阶段： 1.取指，从存储器中取出指令（fetch） 2.译码，指令译码（dec） 3.取操作数，假定操作数从寄存器组中取（reg） 4.执行运算（ALU） 5.存储器访问，操作数与存储器有关（mem） 6.结果写回寄存器（res） 而各个阶段的操作相对都是独立的。因此，可以采用流水线的重叠技术，可以大大提高系统的性能

  40. ARM Thumb PC PC 从存储器中读取指令 Fetch 解码指令 PC - 4 PC-2 Decode 寄存器读（从寄存器Bank） 移位及ALU操作 寄存器写（到寄存器Bank ） PC - 8 PC - 4 Execute 2.6.1 指令流水线 为增加处理器指令流的速度，ARM7 系列使用3级流水线. • 允许多个操作同时处理，比逐条指令执行要快。 PC指向正被取指的指令，而非正在执行的指令

  41. ADD 周期 1 2 3 4 5 6 SUB MOV AND 操作 ORR Decode Execute Fetch EOR CMP Fetch Decode Execute RSB Execute Fetch Decode Fetch Decode Execute Decode Execute Fetch Fetch Decode Execute Fetch Decode Fetch • 该例中用6个时钟周期执行了6条指令 • 所有的操作都在寄存器中（单周期执行） • 指令周期数 (CPI) = 1 2.6.2 最佳流水线

  42. ADD SUB LDR MOV AND ORR 周期 1 2 3 4 5 6 操作 Fetch Decode Execute Fetch Decode Execute Fetch Decode Execute Data Writeback Fetch Decode Execute Fetch Decode Fetch 2.6.3 LDR 流水线举例 • 该例中，用6周期执行了4条指令 • 指令周期数 (CPI) = 1.5

  43. 2.6.4 ARM的流水线设计 • 流水线的结构相关 — 某些指令在流水线中重叠执行时，产生资源冲突 • 流水线的数据相关 — 当一条指令需要前面指令的执行结果，而这些指令均在流水线中重叠执行时，就可能引起流水线的数据相关 • 流水线的控制相关 —当流水线遇到分支指令和其他会改变PC值的指令时就会发生控制相关。一旦流水线检测某条指令是分支指令，就暂停分支指令之后的所有指令，直到分支指令确定了新的PC值为止

  44. 避免结构相关 ARM架构采用了资源重复的方法： • 采用分离式指令Cache和数据Cache。使取指和存储器的数据访问不再发生冲突。同时也解决了相应的数据通路问题。 • ALU中采用单独加法器来完成地址计算。使执行周期的运算不再产生资源冲突。

  45. 数据相关 • 定向（也称为旁路或短路）技术。 • 流水线互锁（Pipeline Interlock）技术。 • 编译器的“流水线调度”（或“指令调度”）技术

  46. 控制相关 • 指令预测 • 尽早计算出分支转移成功时的PC值（即分支的目标地址）
