  1. Tema 1 Envolvente convexaParte 1: Algoritmos

  2. Definiciones Un conjunto es convexo si el segmento uniendo cualquiera dos de sus puntos está contenido en él.

  3. Definiciones Envolvente convexa de un conjunto: menor convexo que lo contiene. O, equivalentemente, la intersección de todos los convexos que contienen al conjunto.

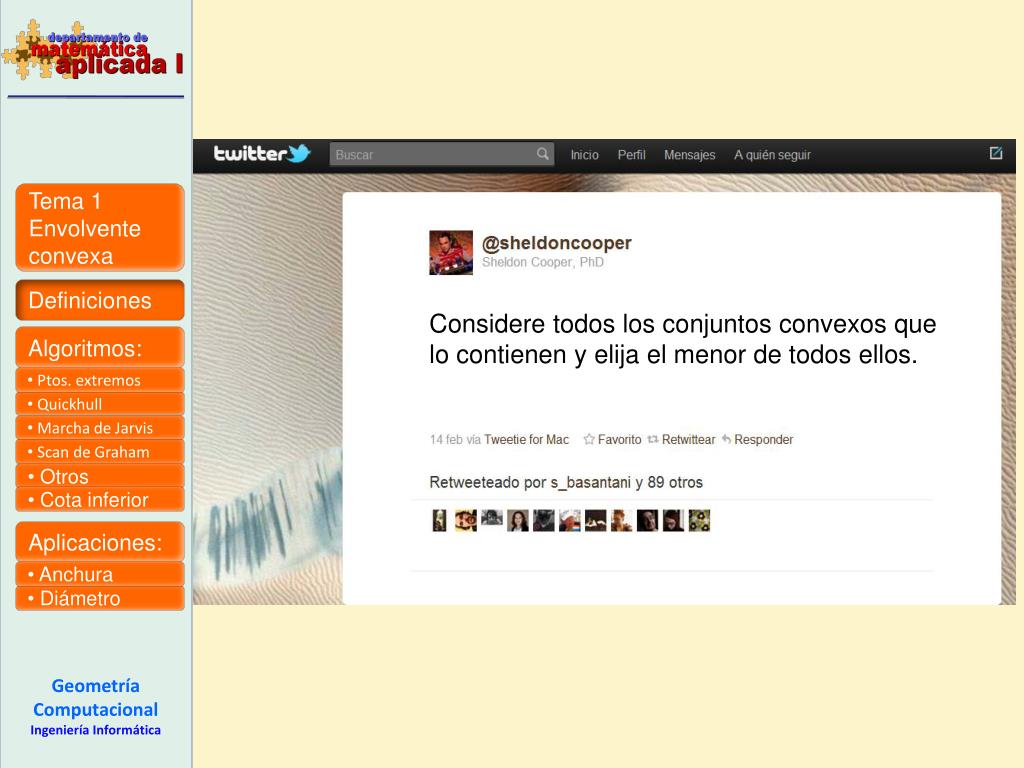

  4. Considere todos los conjuntos convexos que lo contienen y elija el menor de todos ellos.

  5. O bien, calculando la intersección de todos ellos.

  6. Pero, ningún ordenador puede manejar infinitos conjuntos....

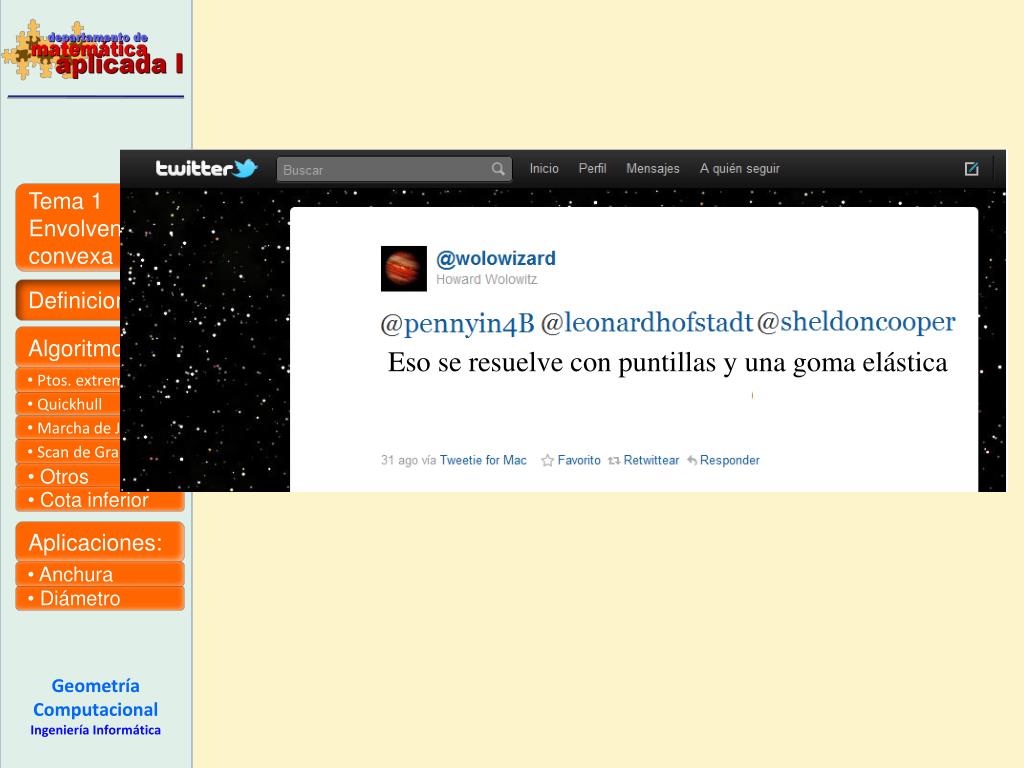

  7. Eso se resuelve con puntillas y una goma elástica

  8. Observación 1: La envolvente convexa es un polígono convexo con vértices en puntos del conjunto. Observación 2: Describir la secuencia en orden de los vértices es describir la envolvente. Observación 3: Selección ordenada de subconjuntos.

  9. Definiciones Aplicaciones: • Lo interesante suele ocurrir dentro de la envolvente. • Es más fácil (rápido) mover un convexo.

  10. Algoritmos: Puntos extremos Sea S un conjunto de n puntos. Punto extremo de S: no está contenido en ningún triángulo con vértices en puntos de S.

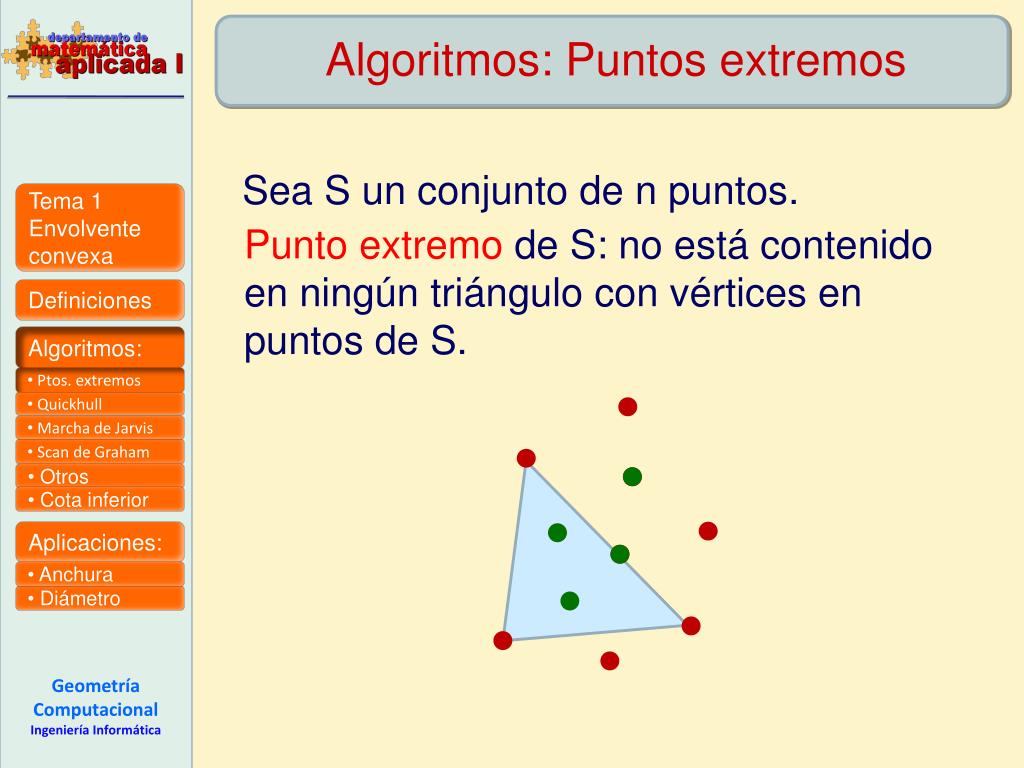

  11. Algoritmos: Puntos extremos Sea S un conjunto de n puntos. Punto extremo de S: no está contenido en ningún triángulo con vértices en puntos de S.

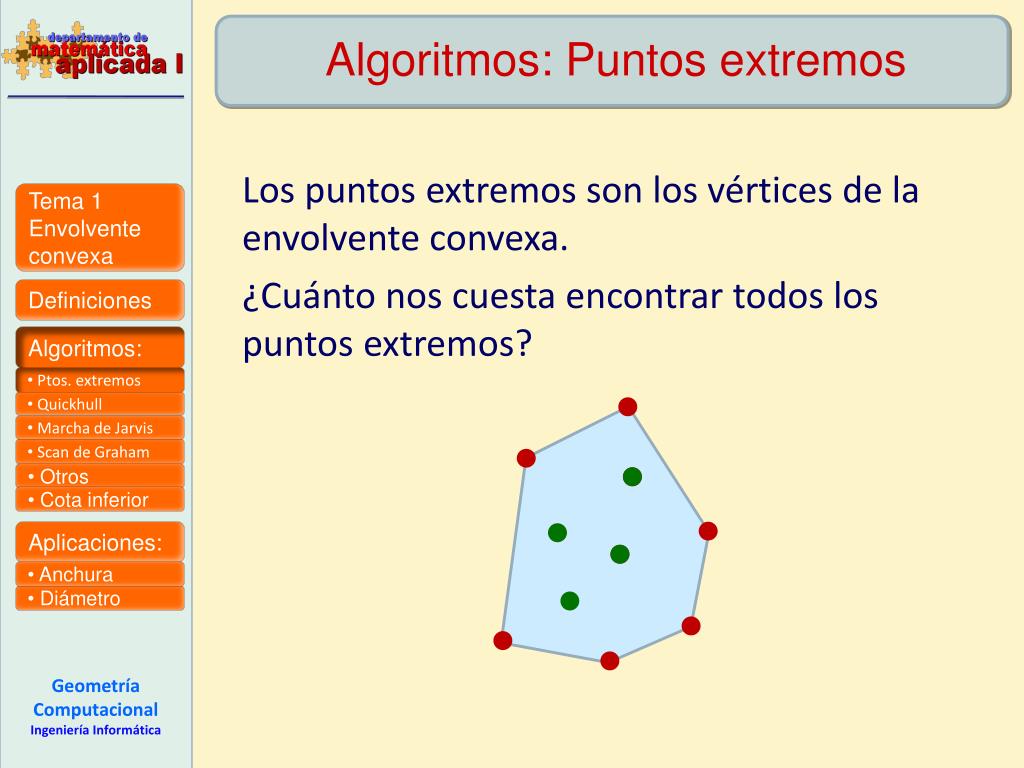

  12. Algoritmos: Puntos extremos Los puntos extremos son los vértices de la envolvente convexa. ¿Cuánto nos cuesta encontrar todos los puntos extremos?

  13. Algoritmos: Puntos extremos Para cada punto de S, comprobar si está dentro de algún triángulo con vértices puntos de S: • SÍ: No es vértice de la envolvente. • NO: Es vértice de la envolvente convexa. n puntos, O(n3) triángulos, O(n4) operaciones. Para cada punto de S comprobar si está dentro de algún triángulo.

  14. Algoritmos: Puntos extremos También podemos buscar las aristas extremas (unen dos puntos de S y dejan a todo el conjunto a un mismo lado de la recta que definen). O(n2) pares, O(n) por comprobación O(n3)operaciones. Para cada par de puntos de S ver si la arista es extrema.

  15. Algoritmos: Puntos extremos Inciso: ¿Cómo sabemos si • un punto está dentro de un triángulo, o si • un punto está a un lado u otro de una recta? Mediante un determinante

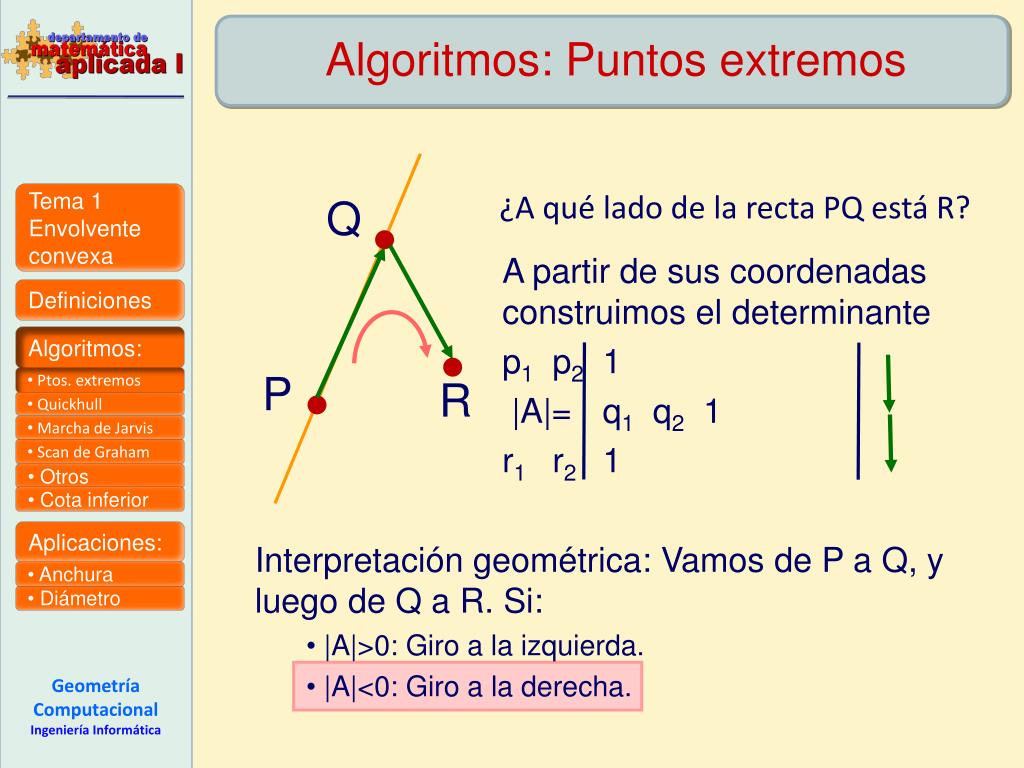

  16. Algoritmos: Puntos extremos ¿A qué lado de la recta PQ está R? Q A partir de sus coordenadas construimos el determinante p1 p2 1 |A|= q1 q2 1 r1 r2 1 P R Interpretación geométrica: Vamos de P a Q, y luego de Q a R. Si: • |A|>0: Giro a la izquierda. • |A|<0: Giro a la derecha.

  17. Algoritmos: Puntos extremos ¿M está dentro o fuera del triángulo? Q M Si al recorrer el triángulo (en el sentido de las agujas del reloj) hacemos 3 giros a la derecha, entonces M está en el interior. P R ¡Ojo! esto sólo vale para convexos .

  18. Algoritmos: Quickhull Punto Norte (mayor coordenada y) Este Oeste Sur

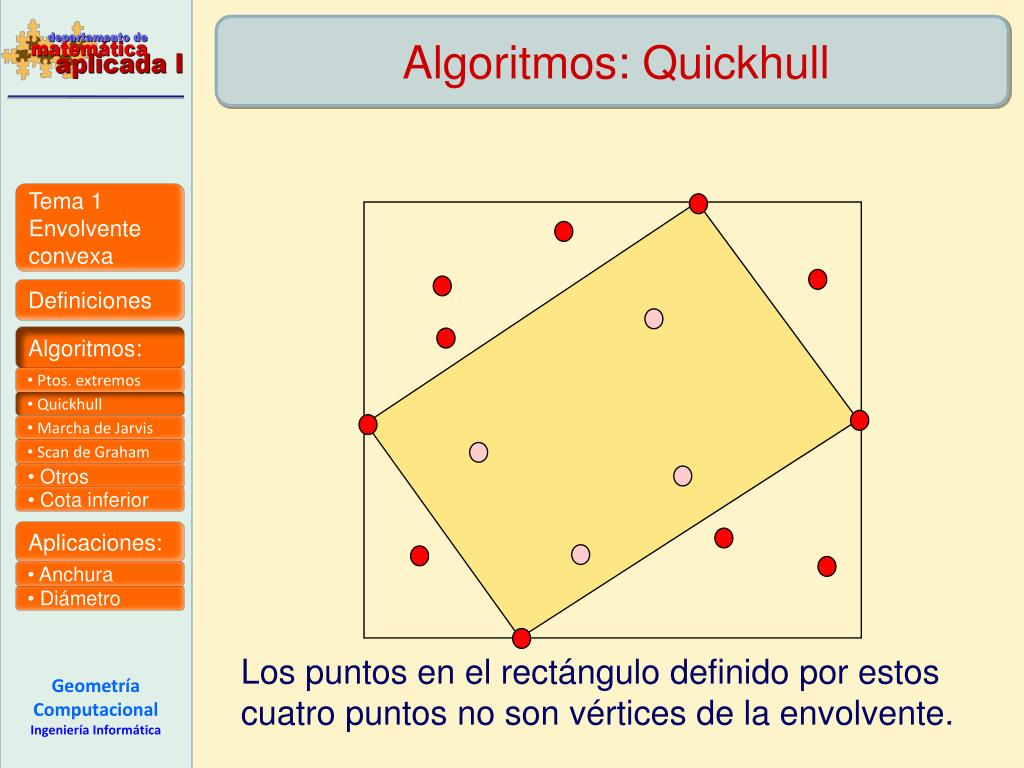

  19. Algoritmos: Quickhull Los puntos en el rectángulo definido por estos cuatro puntos no son vértices de la envolvente.

  20. Algoritmos: Quickhull Buscamos el punto más alejado a cada uno de los segmentos y lo incorporamos.

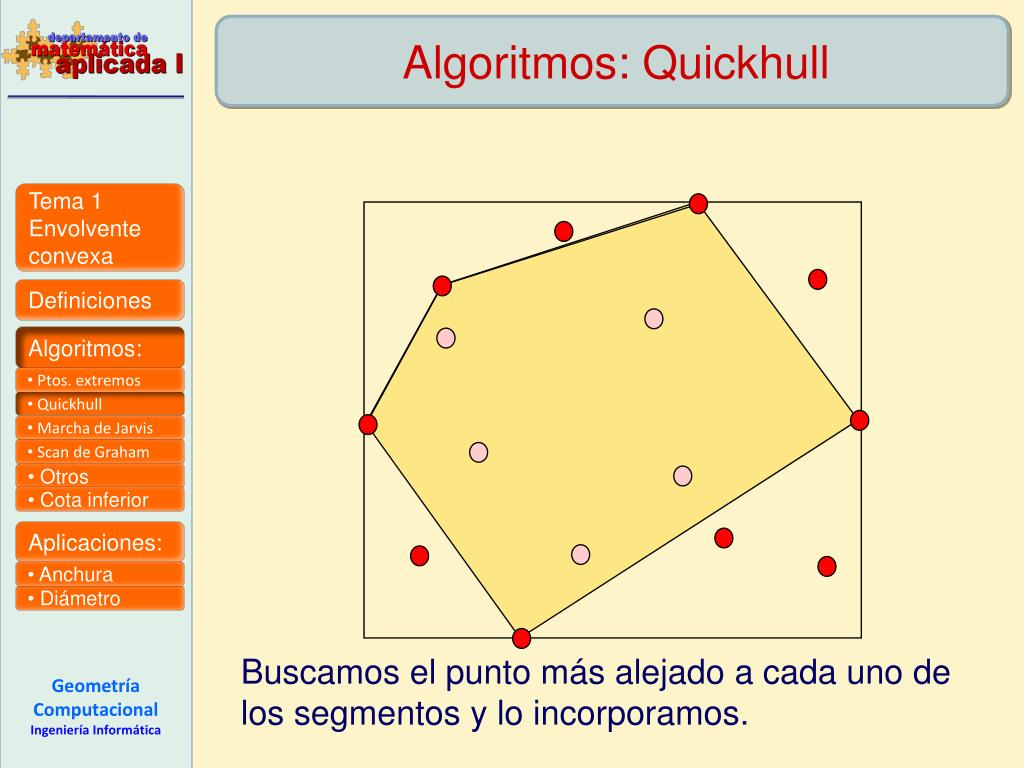

  21. Algoritmos: Quickhull Buscamos el punto más alejado a cada uno de los segmentos y lo incorporamos.

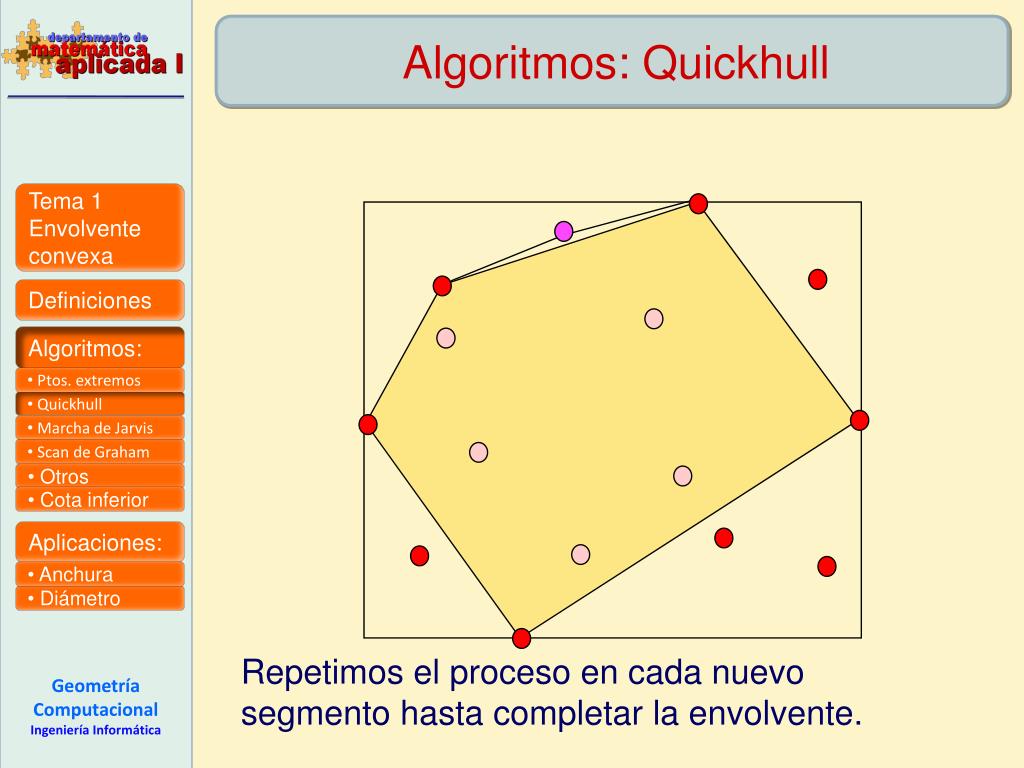

  22. Algoritmos: Quickhull Repetimos el proceso en cada nuevo segmento hasta completar la envolvente.

  23. Algoritmos: Quickhull En el peor de los casos necesitaremos O(n2)operaciones.

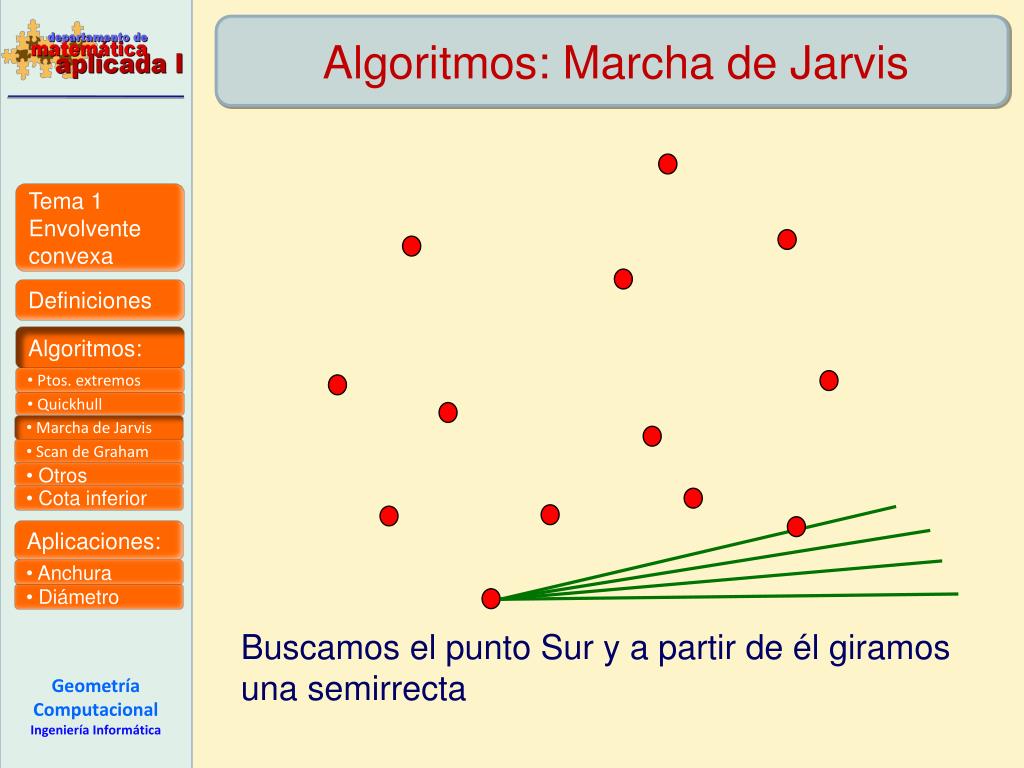

  24. Algoritmos: Marcha de Jarvis Buscamos el punto Sur y a partir de él giramos una semirrecta

  25. Algoritmos: Marcha de Jarvis Buscamos el punto Sur y a partir de él giramos una semirrecta hasta encontrar el siguiente punto de la envolvente.

  26. Algoritmos: Marcha de Jarvis Repetimos el proceso hasta volver al punto de partida.

  27. Algoritmos: Marcha de Jarvis Repetimos el proceso hasta volver al punto de partida.

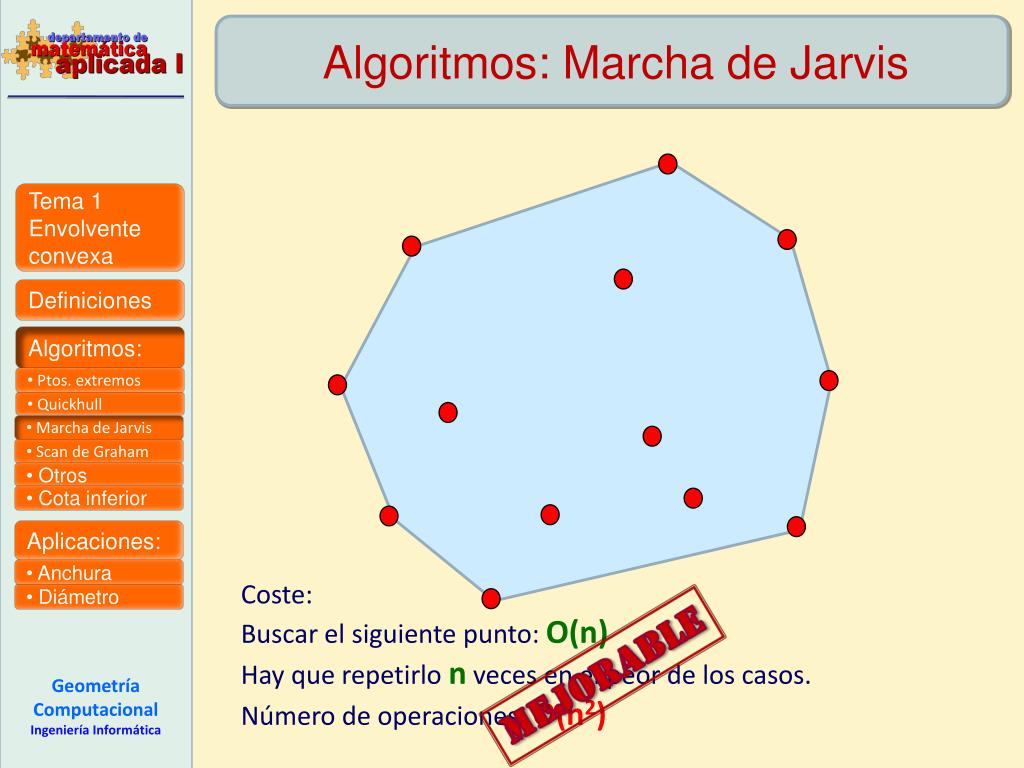

  28. Algoritmos: Marcha de Jarvis Coste: Buscar el siguiente punto: O(n) Hay que repetirlo n veces en el peor de los casos. Número de operaciones: O(n2)

  29. Algoritmos: Marcha de Jarvis En realidad el tiempo de ejecución es: O(nh), siendo h el número de puntos de la envolvente. Es un algoritmo output sensitive.

  30. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.

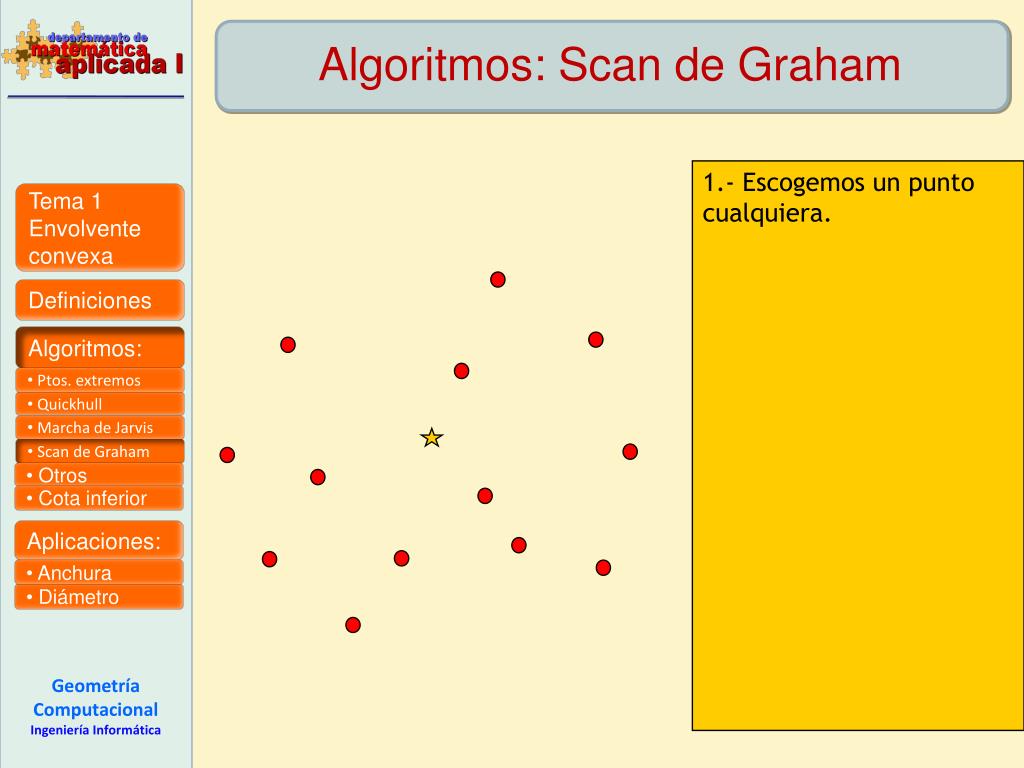

  31. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.

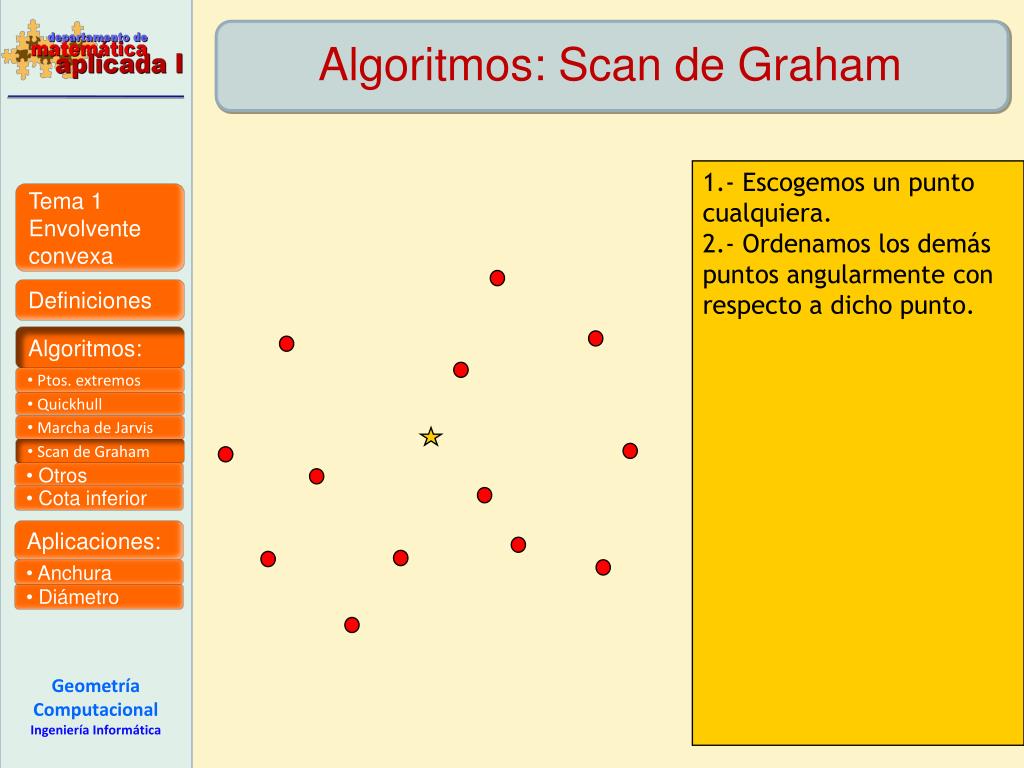

  32. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto.

  33. 2 1 4 3 13 5 6 11 10 7 9 12 8 Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L

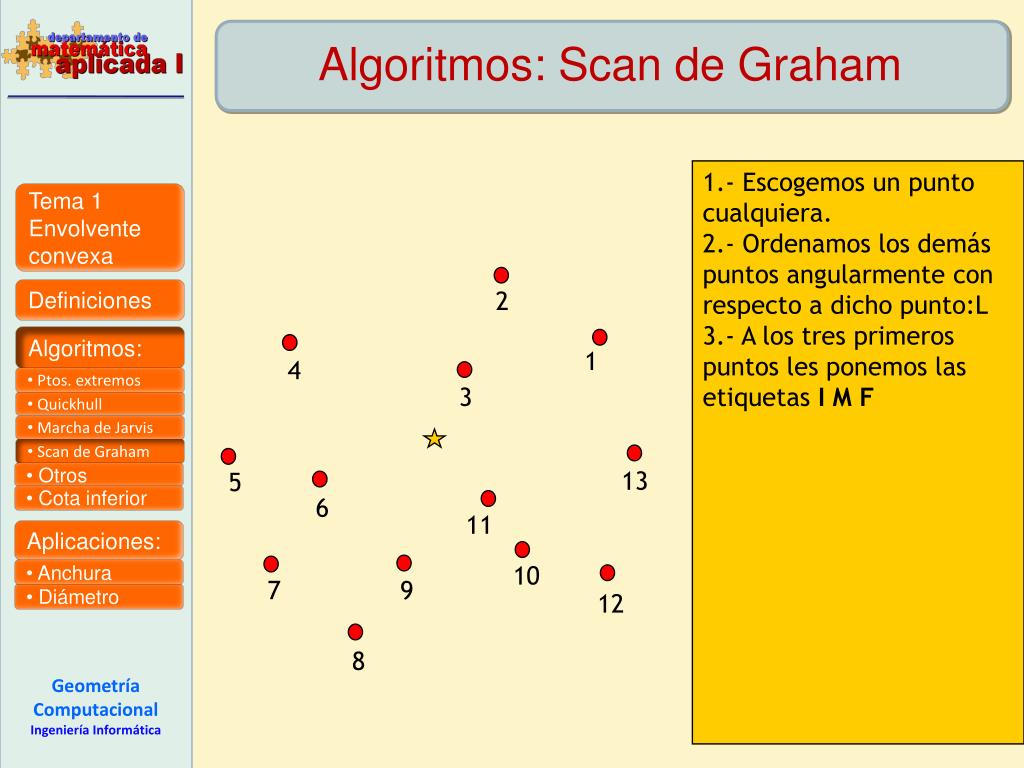

  34. 2 1 4 3 13 5 6 11 10 7 9 12 8 Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F

  35. 2 1 4 3 13 5 6 11 10 7 9 12 8 Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F M I F

  36. 2 1 4 3 13 5 6 11 10 7 9 12 8 Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) M I F

  37. 2 1 4 3 13 5 6 11 10 7 9 12 8 Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) I F M

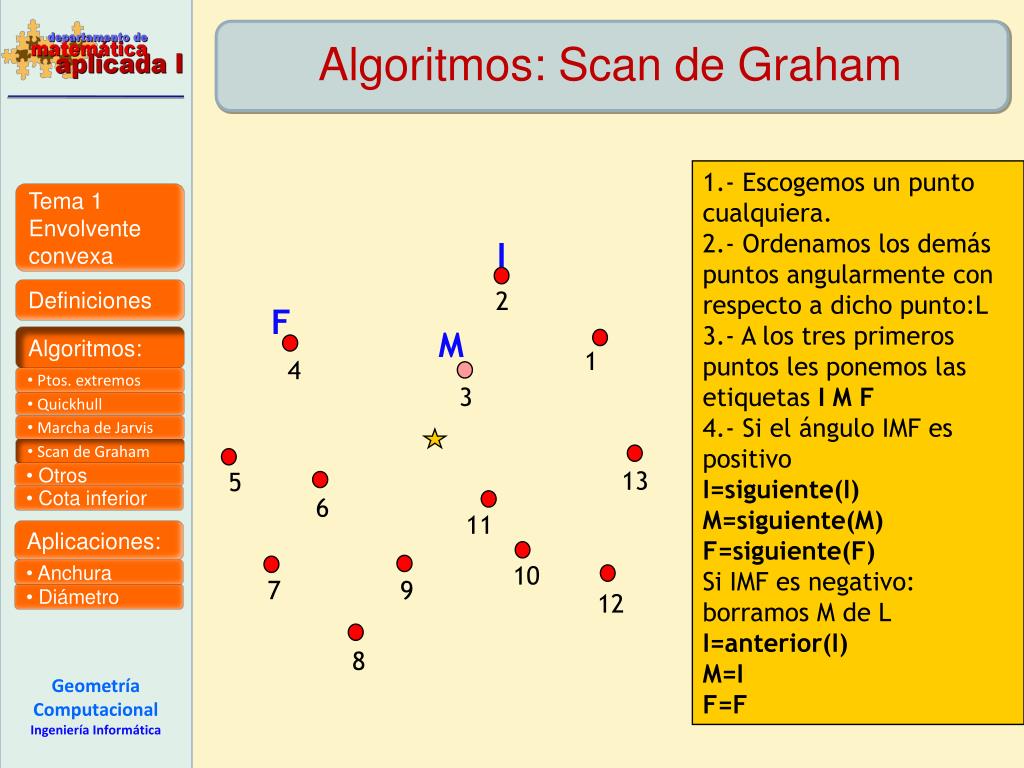

  38. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F I 2 F M 1 4 3 13 5 6 11 10 7 9 12 8

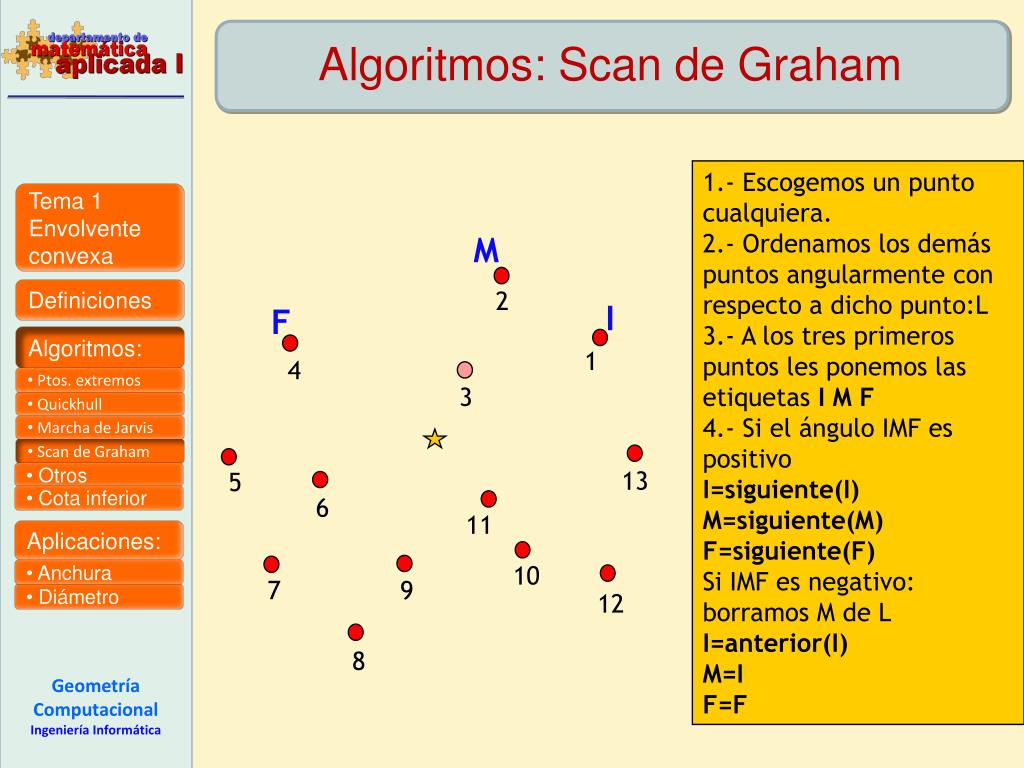

  39. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F M 2 I F 1 4 3 13 5 6 11 10 7 9 12 8

  40. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F I 2 M 1 4 3 F 13 5 6 11 10 7 9 12 8

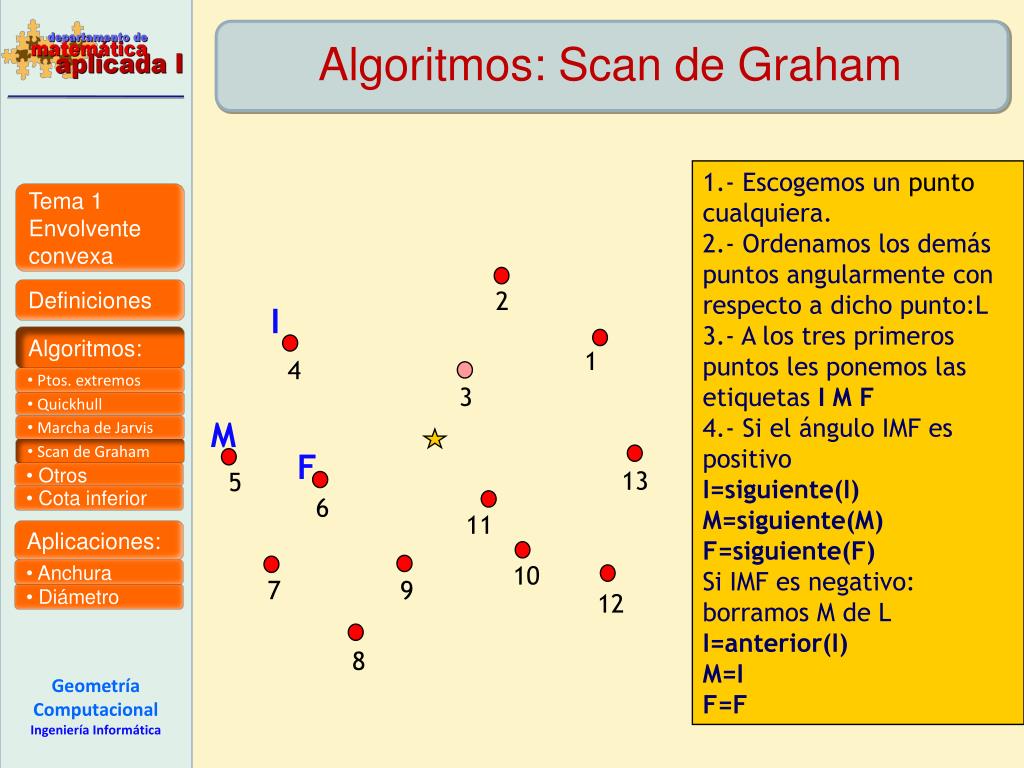

  41. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 I 1 4 3 M F 13 5 6 11 10 7 9 12 8

  42. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 1 4 3 I M 13 5 6 11 F 10 7 9 12 8

  43. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 1 4 3 I M 13 5 6 11 F 10 7 9 12 8

  44. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 I 1 4 3 M 13 5 6 11 F 10 7 9 12 8

  45. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 1 4 3 I 13 5 6 11 M 10 7 9 12 F 8

  46. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 1 4 3 13 5 6 11 I F 10 7 9 12 M 8

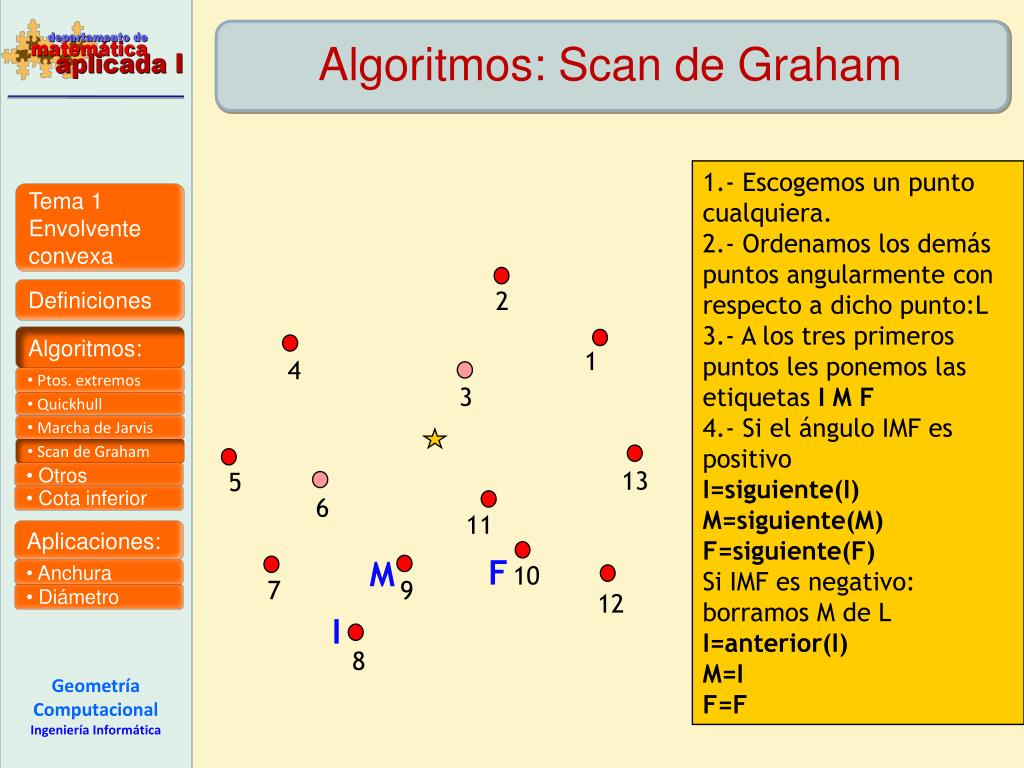

  47. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 1 4 3 13 5 6 11 F M 10 7 9 12 I 8

  48. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 1 4 3 13 5 6 11 F M 10 7 9 12 I 8

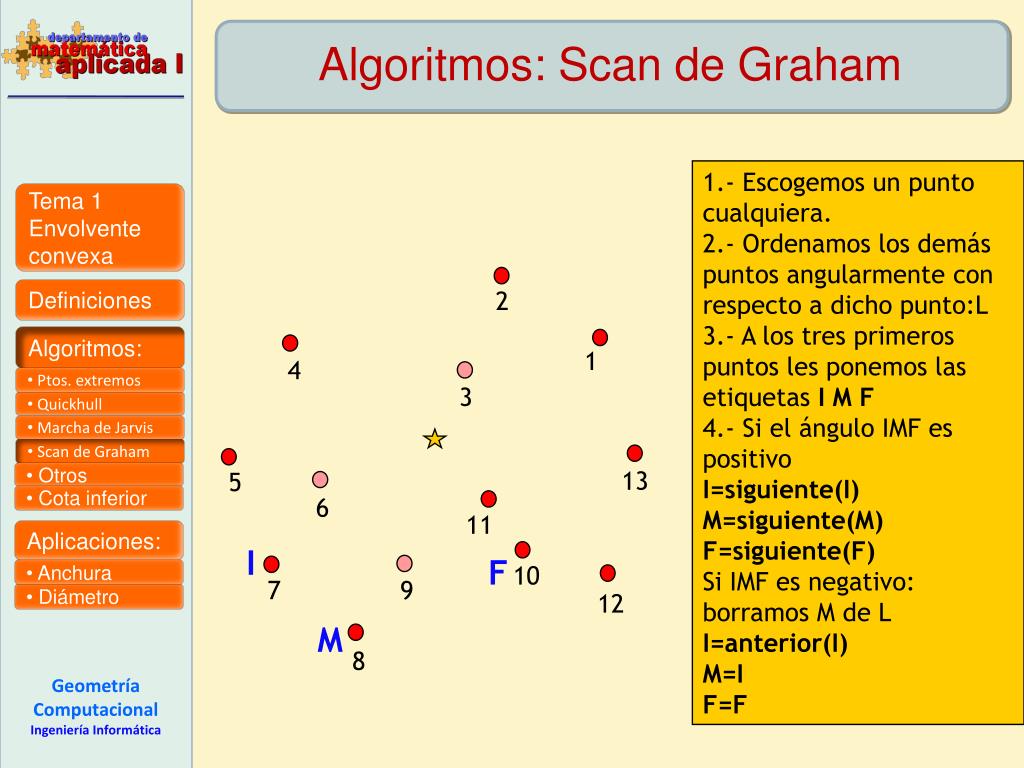

  49. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 1 4 3 13 5 6 11 I F 10 7 9 12 M 8

  50. Algoritmos: Scan de Graham 1.- Escogemos un punto cualquiera.2.- Ordenamos los demás puntos angularmente con respecto a dicho punto:L3.- A los tres primeros puntos les ponemos las etiquetas I M F4.-Si el ángulo IMF es positivo I=siguiente(I)M=siguiente(M)F=siguiente(F) Si IMF es negativo: borramos M de LI=anterior(I)M=IF=F 2 1 4 3 13 5 F 6 11 10 M 7 9 12 I 8
