  1. 運動の法則 第１回　いろいろな力

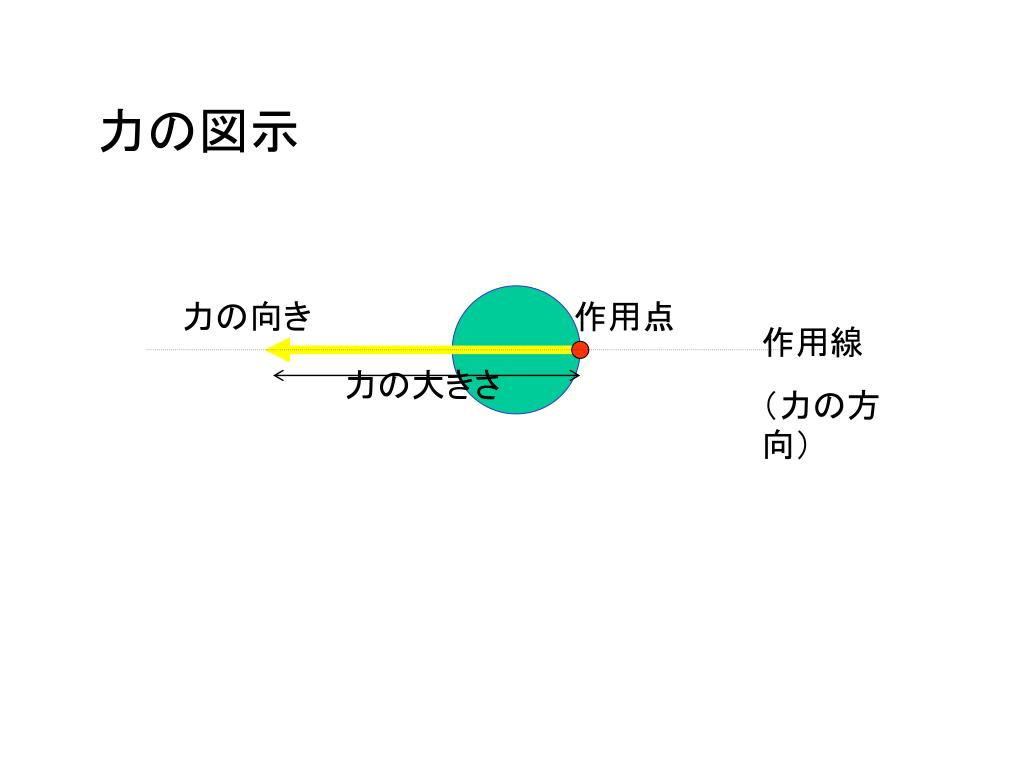

  2. 力の図示 力の向き 作用点 作用線 （力の方向） 力の大きさ

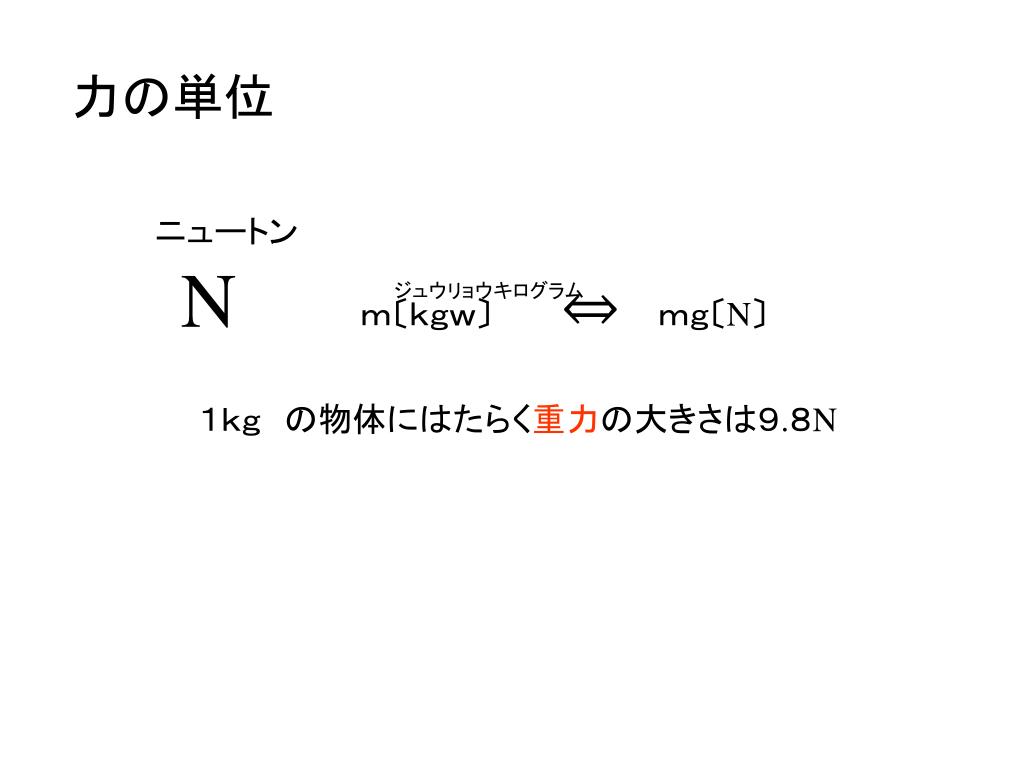

  3. 力の単位 ニュートン N ｍ〔ｋｇｗ〕⇔　ｍｇ〔N〕 ジュウリョウキログラム １ｋｇ　の物体にはたらく重力の大きさは９.８N

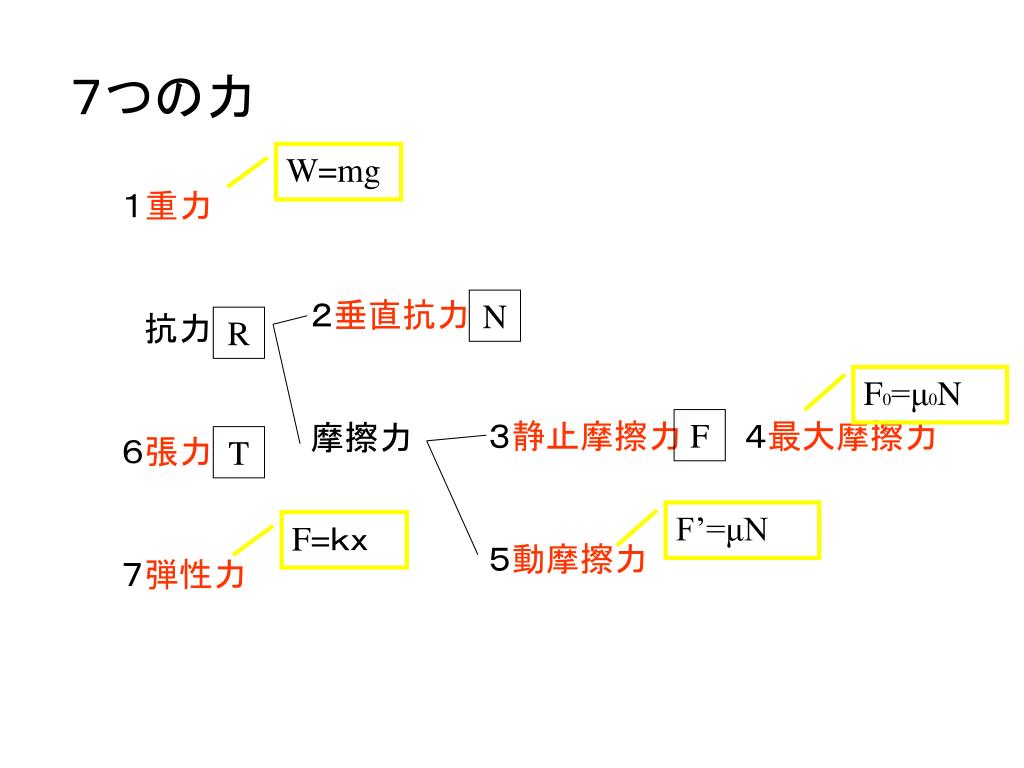

  4. ７つの力 W=mg １重力 　抗力 ６張力 ７弾性力 ２垂直抗力 摩擦力 N R F0=μ0N ３静止摩擦力 ５動摩擦力 F ４最大摩擦力 T F’=μN F=ｋｘ

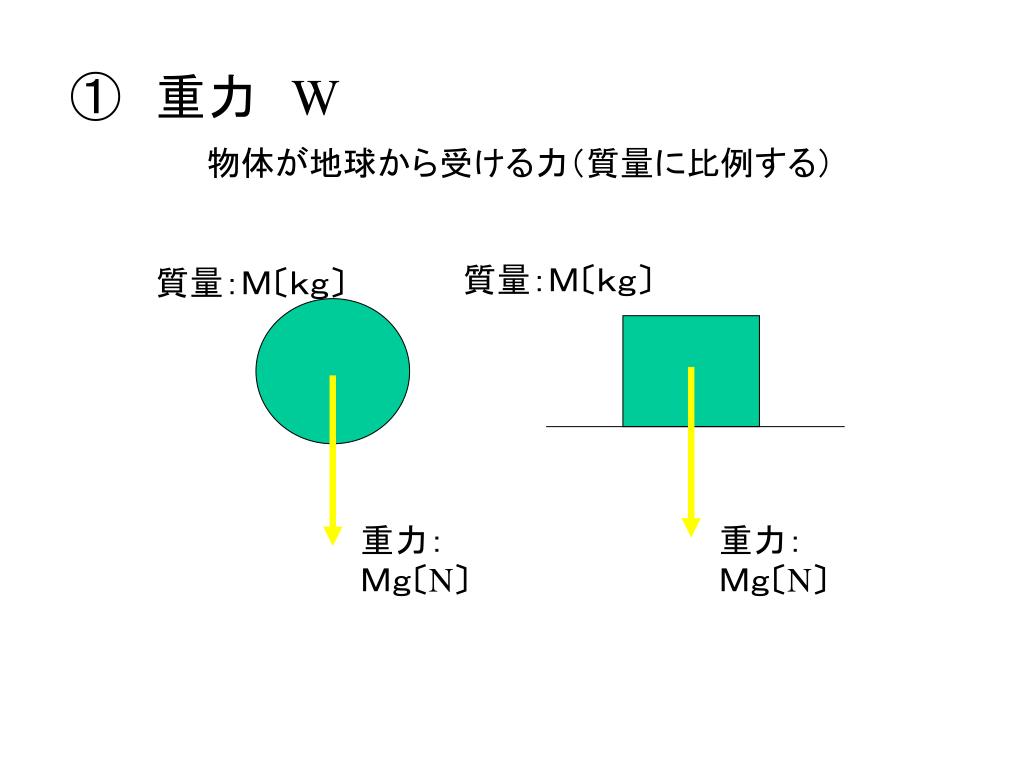

  5. ①　重力　W 物体が地球から受ける力（質量に比例する） 質量：Ｍ〔ｋｇ〕 質量：Ｍ〔ｋｇ〕 重力：Ｍｇ〔N〕 重力：Ｍｇ〔N〕

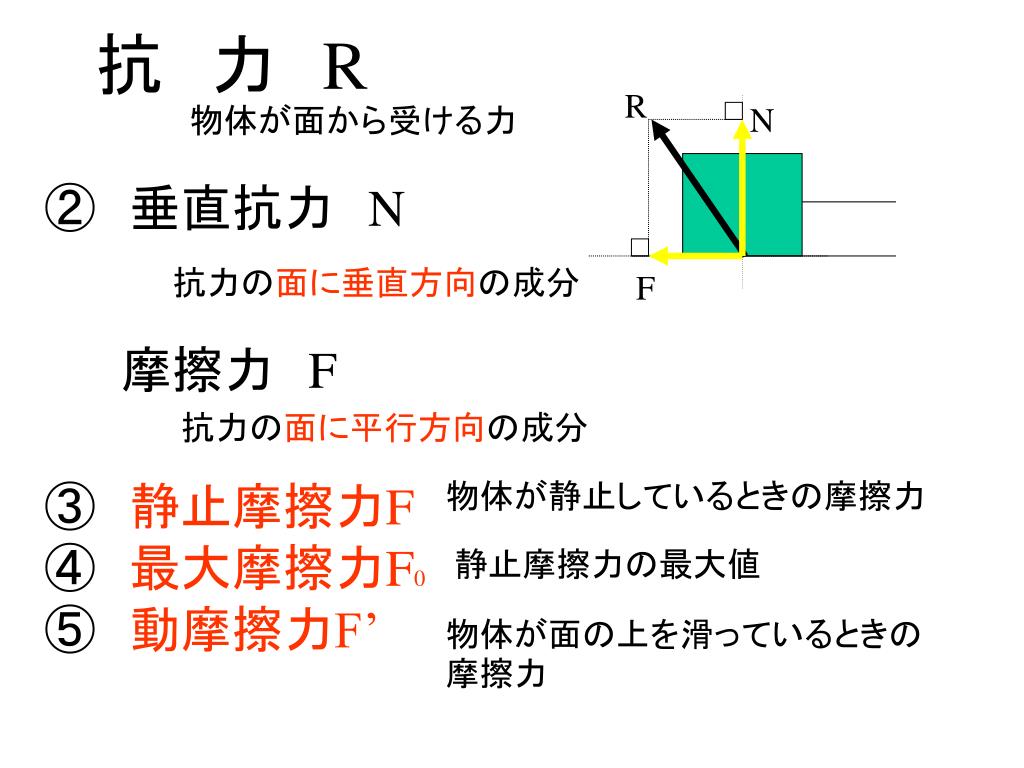

  6. 抗　力　R R 物体が面から受ける力 N ②　垂直抗力　N 抗力の面に垂直方向の成分 F 　　摩擦力　F 抗力の面に平行方向の成分 ③静止摩擦力F ④最大摩擦力F0 ⑤動摩擦力F’ 物体が静止しているときの摩擦力 静止摩擦力の最大値 物体が面の上を滑っているときの摩擦力

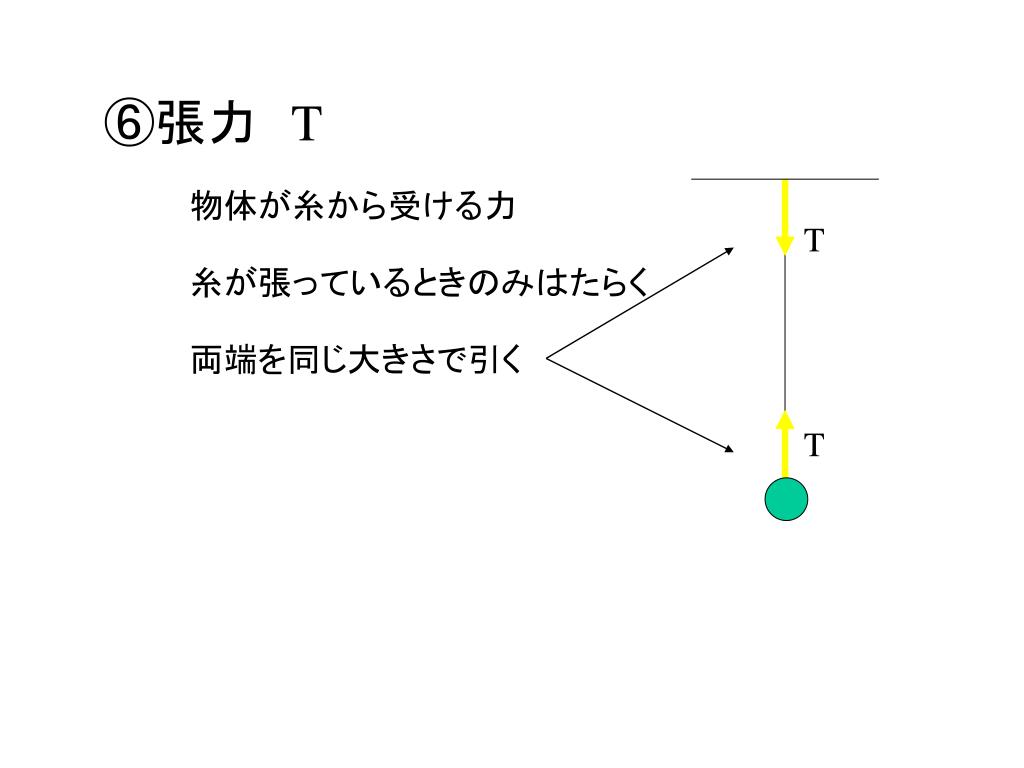

  7. 　　⑥張力　T 物体が糸から受ける力 T 糸が張っているときのみはたらく 両端を同じ大きさで引く T

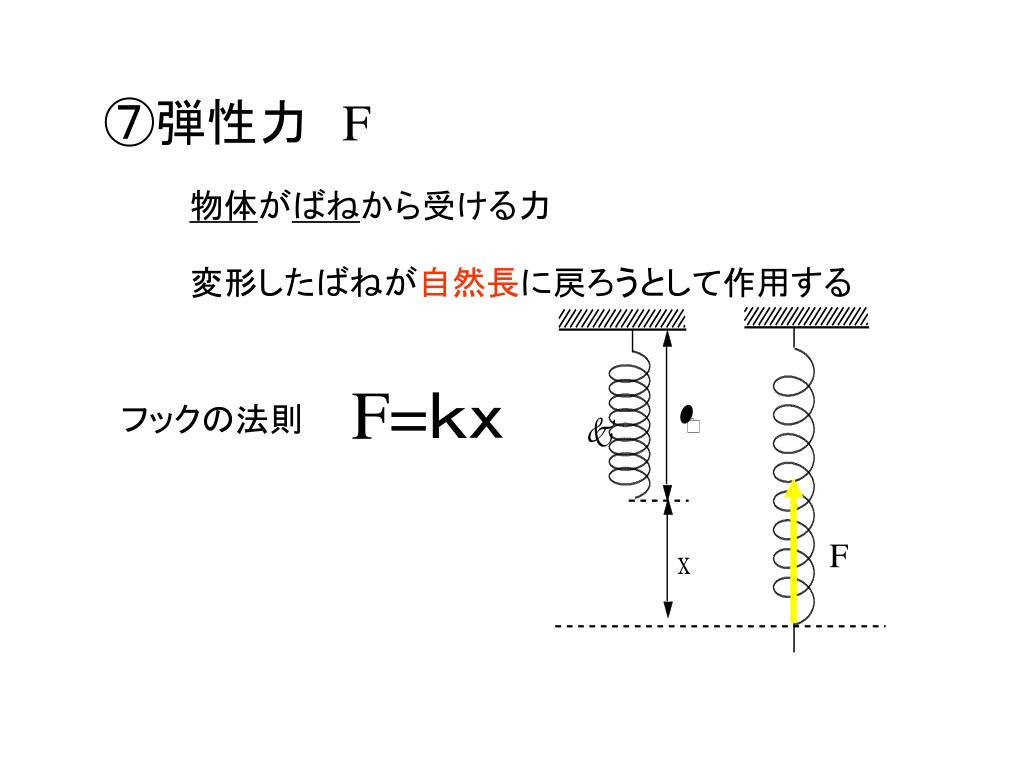

  8. 　　⑦弾性力　F 物体がばねから受ける力 変形したばねが自然長に戻ろうとして作用する F=ｋｘ フックの法則 F

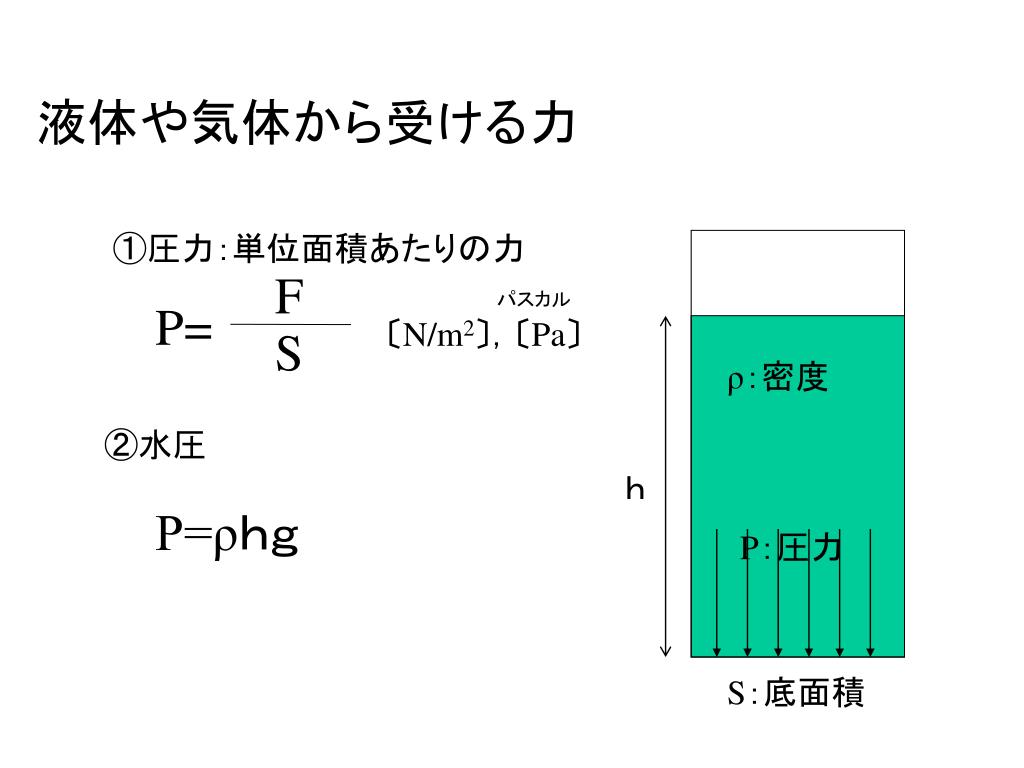

  9. 液体や気体から受ける力 ①圧力：単位面積あたりの力　　　　 F パスカル P= 〔N/m2〕，〔Pa〕 S ρ：密度 ②水圧 ｈ P=ρｈｇ P：圧力 S：底面積

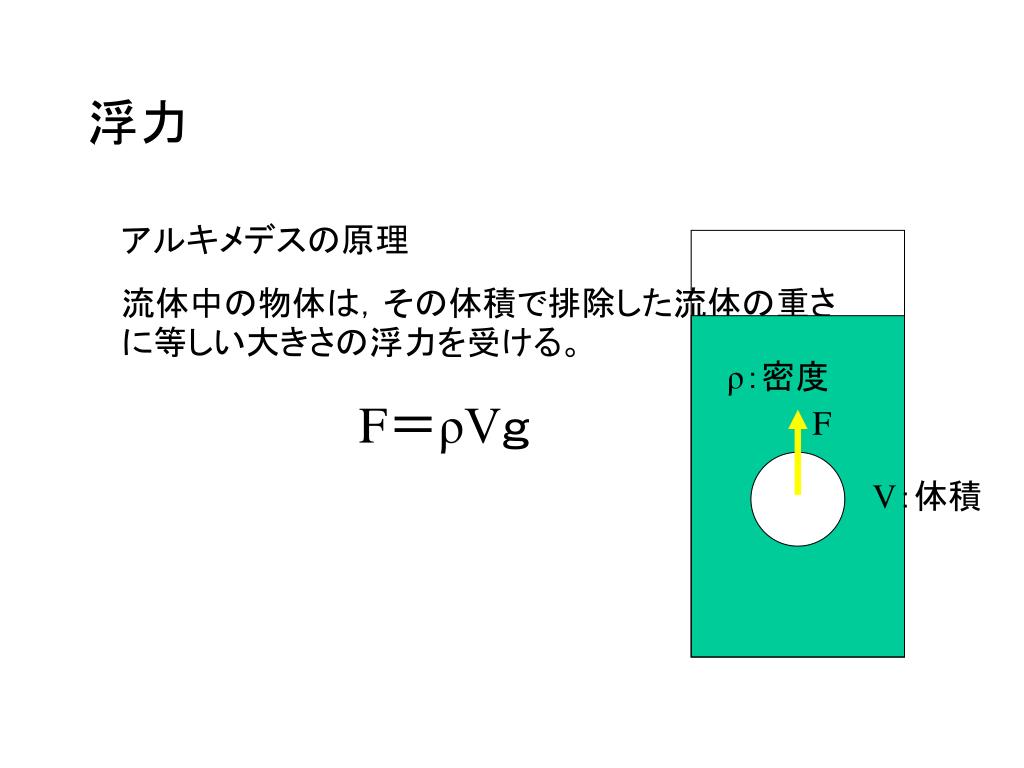

  10. 浮力 アルキメデスの原理 流体中の物体は，その体積で排除した流体の重さに等しい大きさの浮力を受ける。 F＝ρVｇ ρ：密度 F V：体積

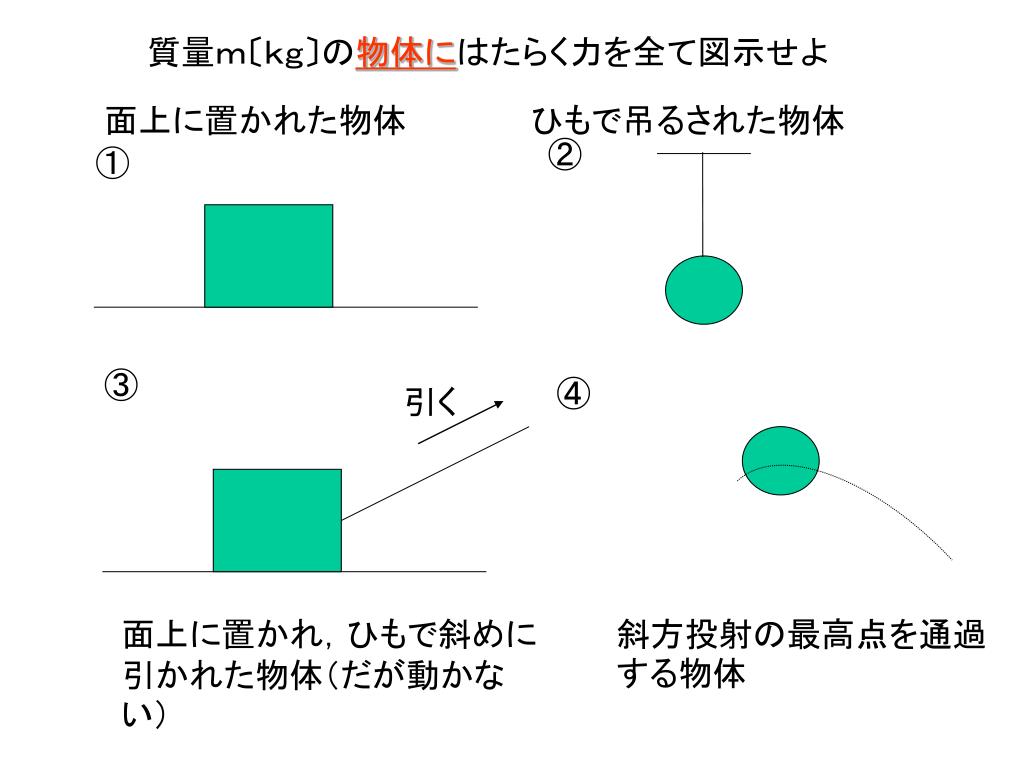

  11. 質量ｍ〔ｋｇ〕の物体にはたらく力を全て図示せよ質量ｍ〔ｋｇ〕の物体にはたらく力を全て図示せよ 面上に置かれた物体 ひもで吊るされた物体 ② ① ③ ④ 引く 面上に置かれ，ひもで斜めに引かれた物体（だが動かない） 斜方投射の最高点を通過する物体

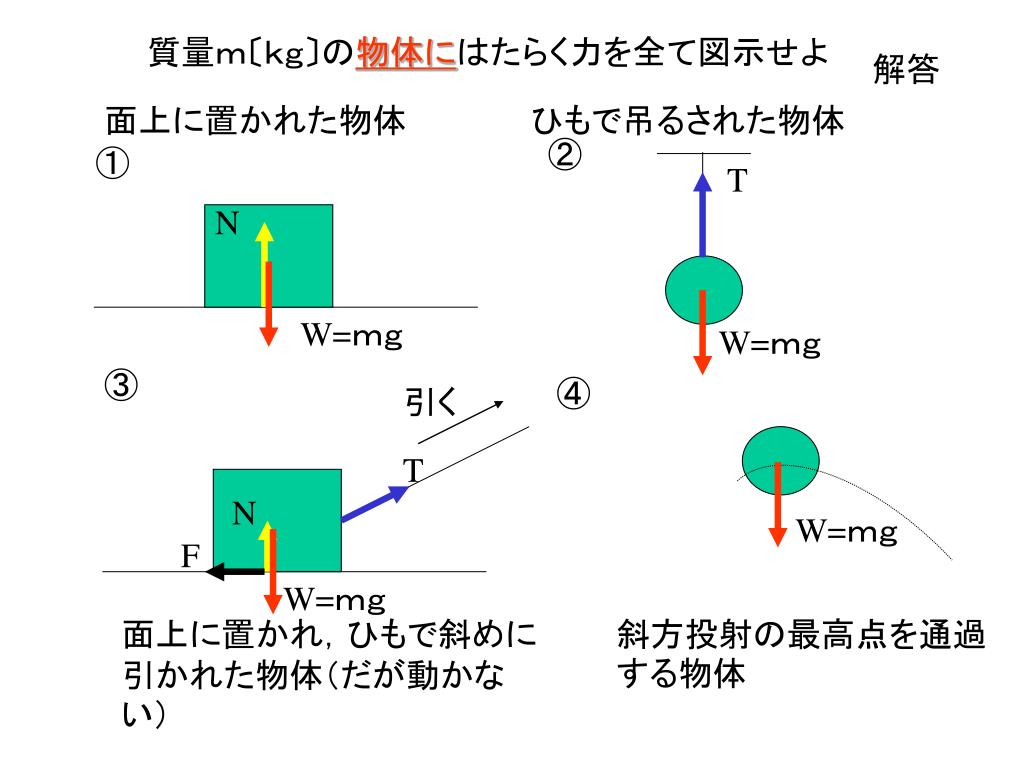

  12. 質量ｍ〔ｋｇ〕の物体にはたらく力を全て図示せよ質量ｍ〔ｋｇ〕の物体にはたらく力を全て図示せよ 解答 面上に置かれた物体 ひもで吊るされた物体 ② ① T N W=ｍｇ W=ｍｇ ③ ④ 引く T N W=ｍｇ F W=ｍｇ 面上に置かれ，ひもで斜めに引かれた物体（だが動かない） 斜方投射の最高点を通過する物体

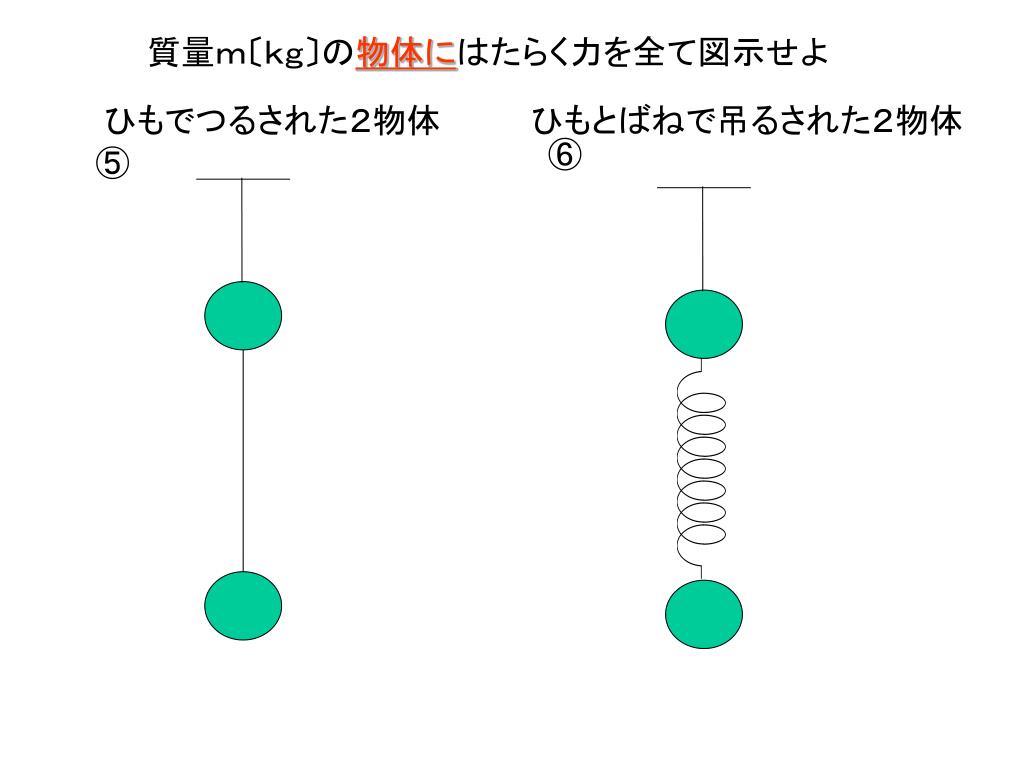

  13. 質量ｍ〔ｋｇ〕の物体にはたらく力を全て図示せよ質量ｍ〔ｋｇ〕の物体にはたらく力を全て図示せよ ひもでつるされた２物体 ひもとばねで吊るされた２物体 ⑥ ⑤

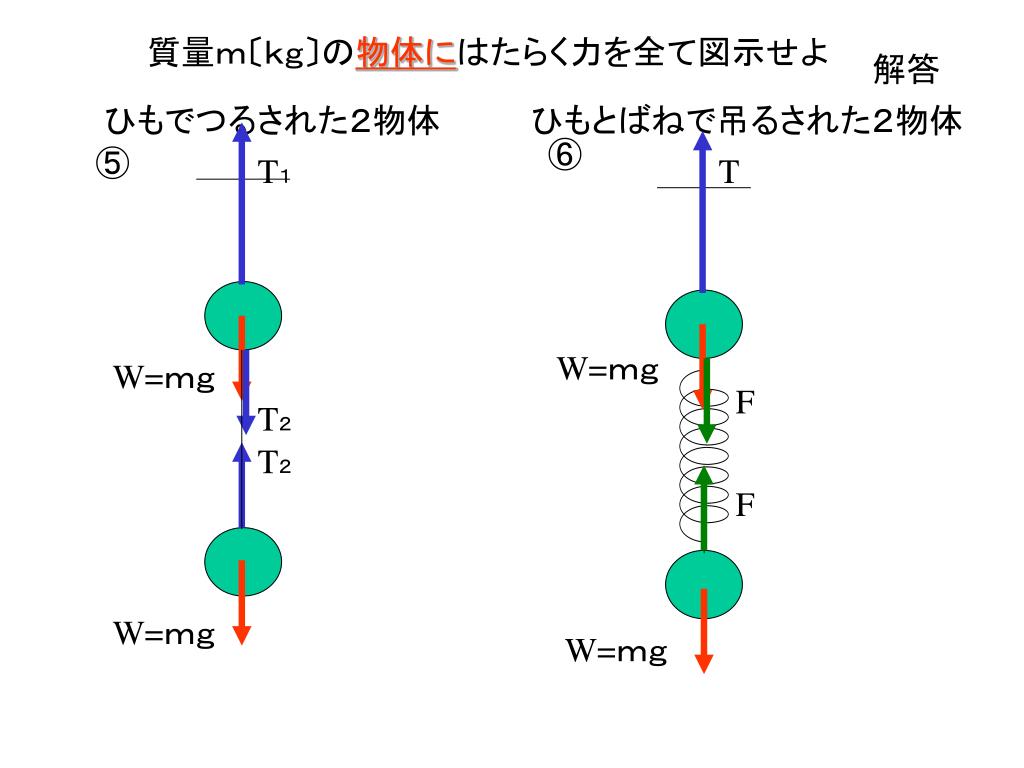

  14. 質量ｍ〔ｋｇ〕の物体にはたらく力を全て図示せよ質量ｍ〔ｋｇ〕の物体にはたらく力を全て図示せよ 解答 ひもでつるされた２物体 ひもとばねで吊るされた２物体 ⑥ ⑤ T１ T W=ｍｇ W=ｍｇ F T２ T２ F W=ｍｇ W=ｍｇ
