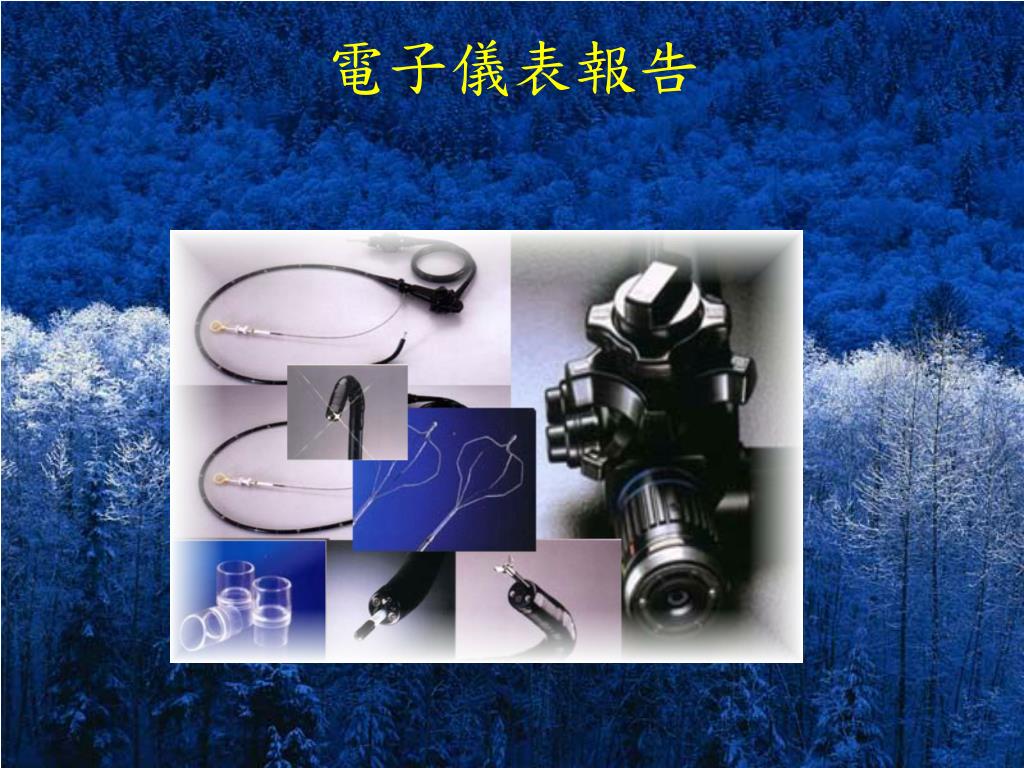

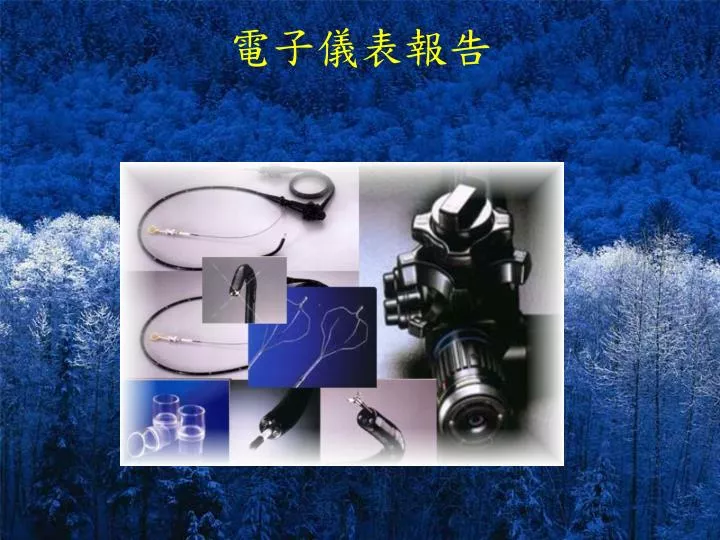

  1. 電子儀表報告

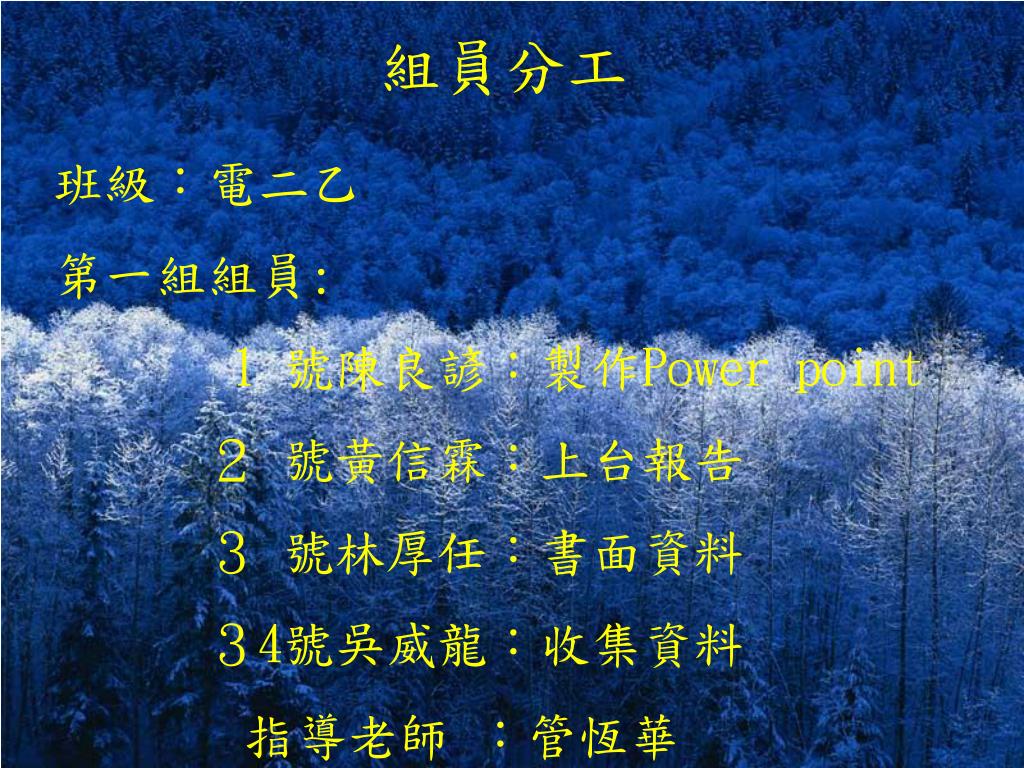

  2. 組員分工 班級:電二乙 第一組組員: 1 號陳良諺:製作Power point    2 號黃信霖:上台報告    3 號林厚任:書面資料    34號吳威龍:收集資料 指導老師 :管恆華

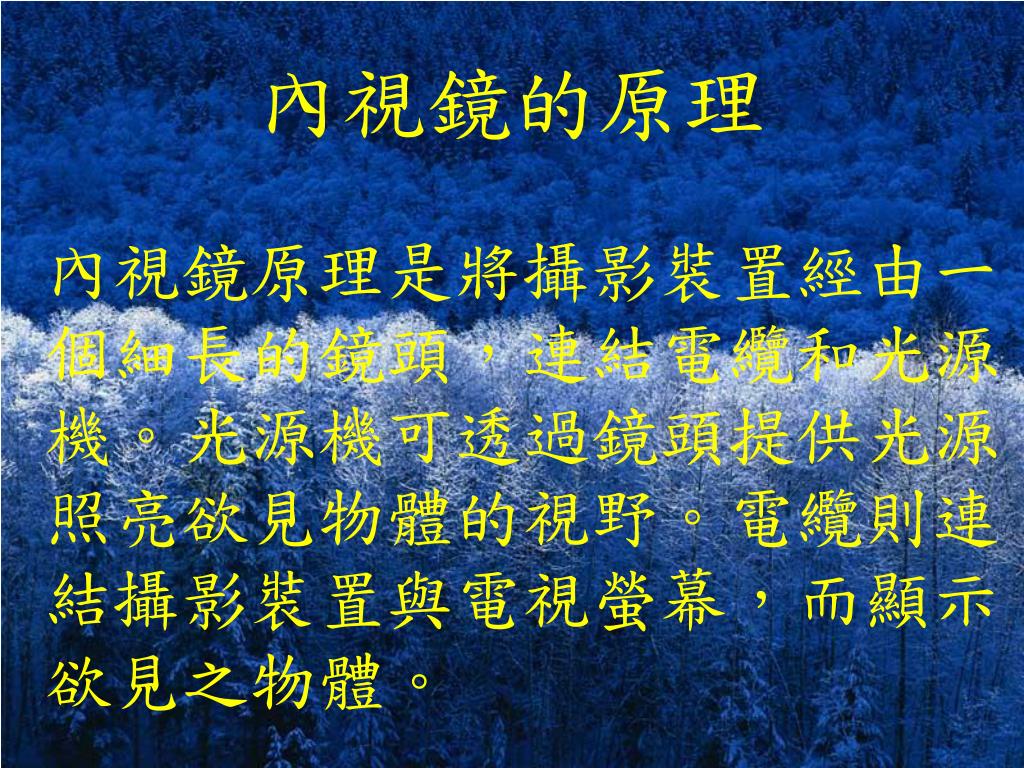

  3. 內視鏡的原理 內視鏡原理是將攝影裝置經由一個細長的鏡頭,連結電纜和光源機。光源機可透過鏡頭提供光源,照亮欲見物體的視野。電纜則連結攝影裝置與電視螢幕,而顯示欲見之物體。

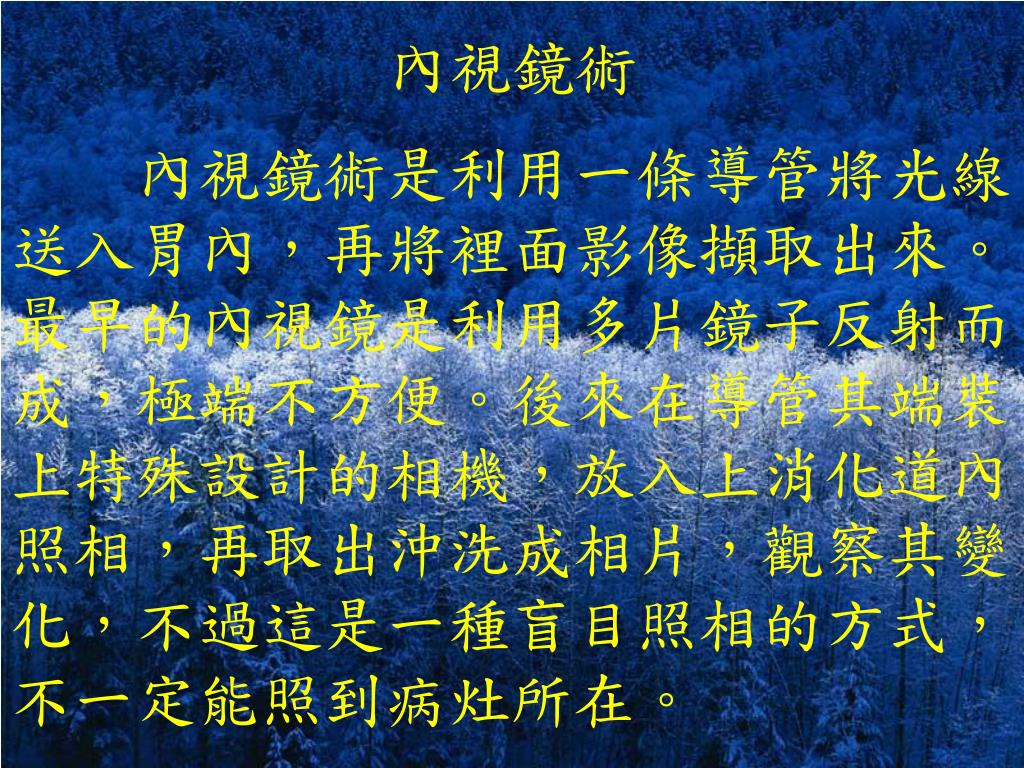

  4. 內視鏡術 內視鏡術是利用一條導管將光線送入胃內,再將裡面影像擷取出來。最早的內視鏡是利用多片鏡子反射而成,極端不方便。後來在導管其端裝上特殊設計的相機,放入上消化道內照相,再取出沖洗成相片,觀察其變化,不過這是一種盲目照相的方式,不一定能照到病灶所在。

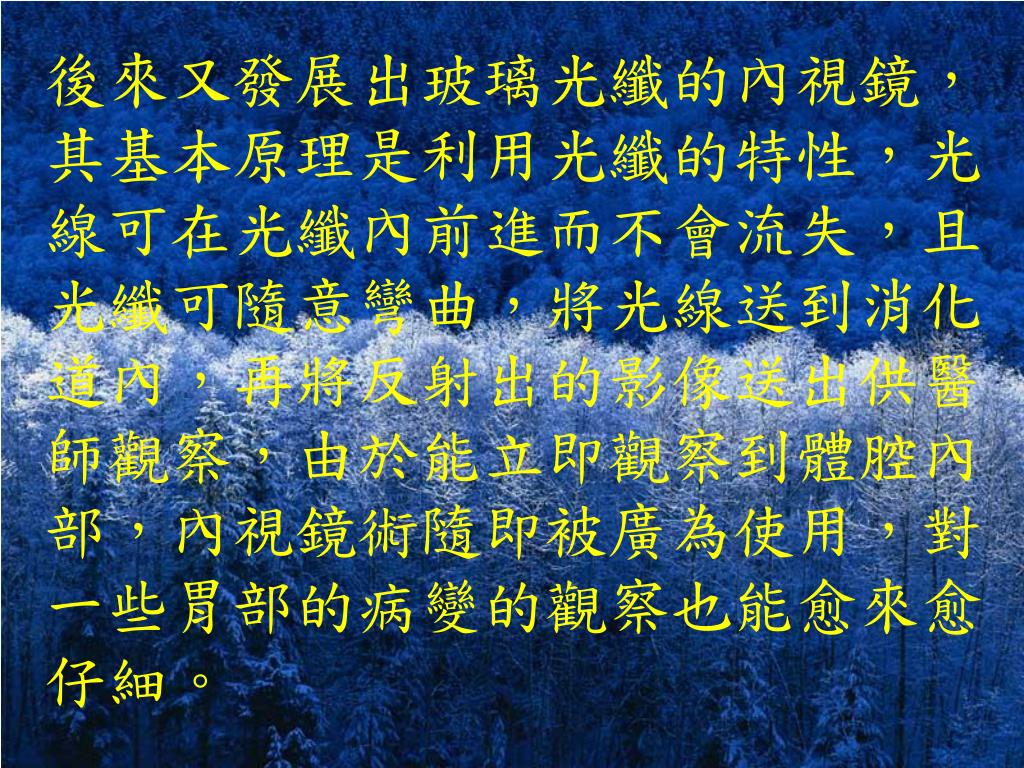

  5. 後來又發展出玻璃光纖的內視鏡,其基本原理是利用光纖的特性,光線可在光纖內前進而不會流失,且光纖可隨意彎曲,將光線送到消化道內,再將反射出的影像送出供醫師觀察,由於能立即觀察到體腔內部,內視鏡術隨即被廣為使用,對一些胃部的病變的觀察也能愈來愈仔細。後來又發展出玻璃光纖的內視鏡,其基本原理是利用光纖的特性,光線可在光纖內前進而不會流失,且光纖可隨意彎曲,將光線送到消化道內,再將反射出的影像送出供醫師觀察,由於能立即觀察到體腔內部,內視鏡術隨即被廣為使用,對一些胃部的病變的觀察也能愈來愈仔細。

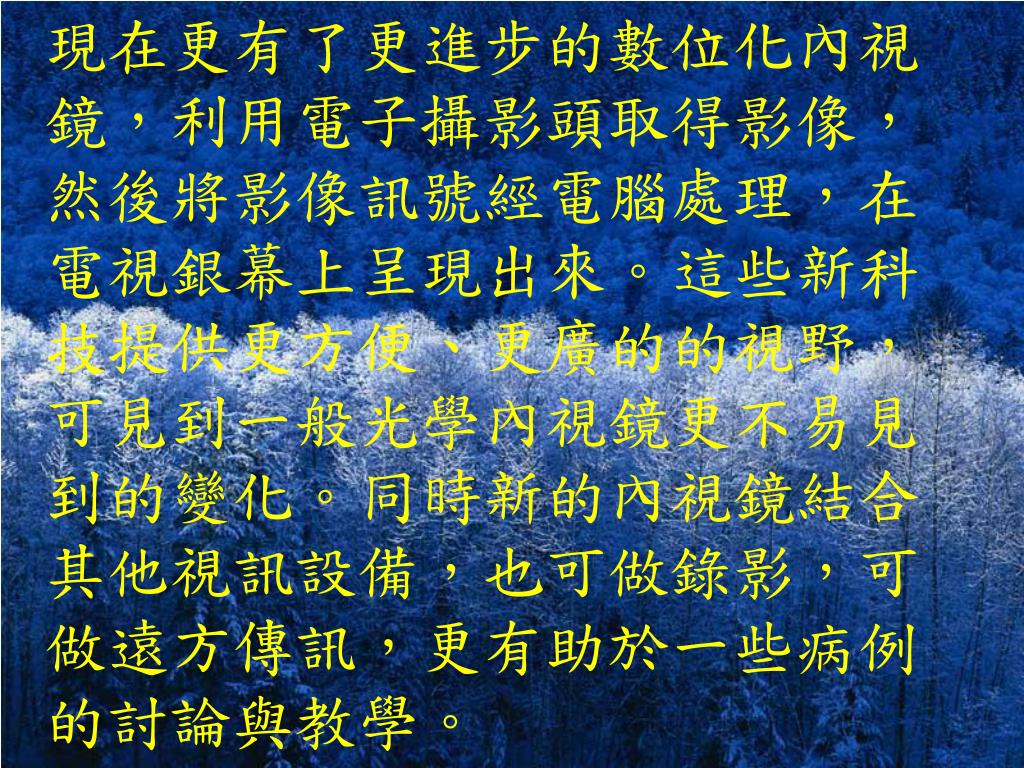

  6. 現在更有了更進步的數位化內視鏡,利用電子攝影頭取得影像,然後將影像訊號經電腦處理,在電視銀幕上呈現出來。這些新科技提供更方便、更廣的的視野,可見到一般光學內視鏡更不易見到的變化。同時新的內視鏡結合其他視訊設備,也可做錄影,可做遠方傳訊,更有助於一些病例的討論與教學。現在更有了更進步的數位化內視鏡,利用電子攝影頭取得影像,然後將影像訊號經電腦處理,在電視銀幕上呈現出來。這些新科技提供更方便、更廣的的視野,可見到一般光學內視鏡更不易見到的變化。同時新的內視鏡結合其他視訊設備,也可做錄影,可做遠方傳訊,更有助於一些病例的討論與教學。

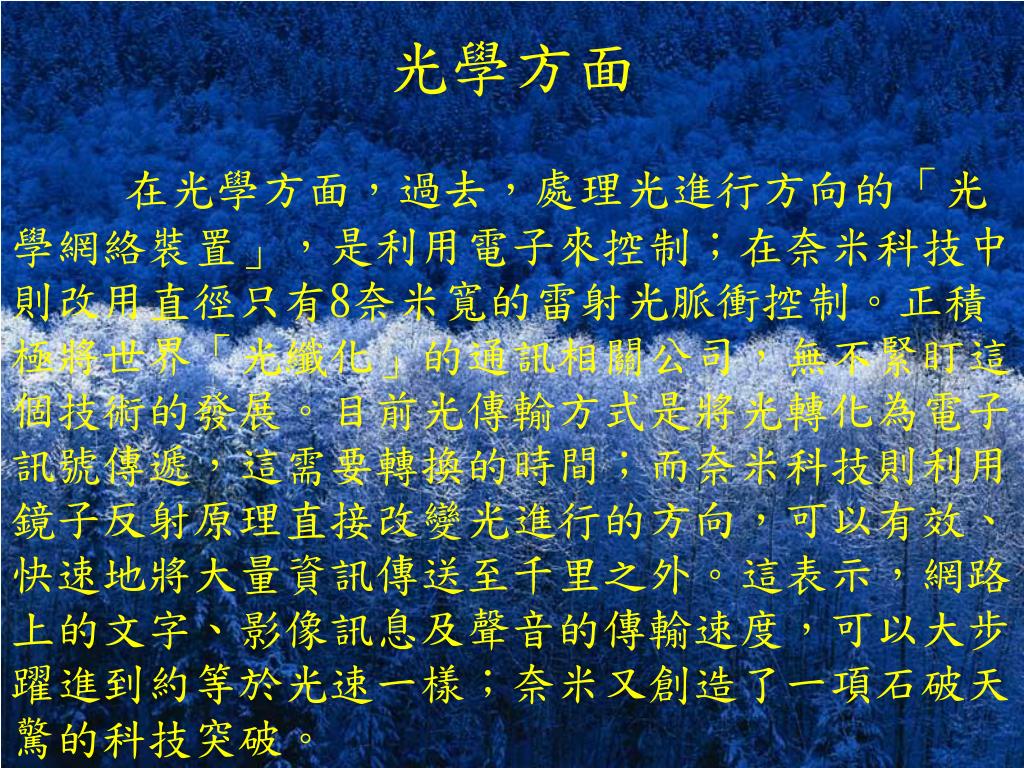

  7. 光學方面 在光學方面,過去,處理光進行方向的「光學網絡裝置」,是利用電子來控制;在奈米科技中,則改用直徑只有8奈米寬的雷射光脈衝控制。正積極將世界「光纖化」的通訊相關公司,無不緊盯這個技術的發展。目前光傳輸方式是將光轉化為電子訊號傳遞,這需要轉換的時間;而奈米科技則利用鏡子反射原理直接改變光進行的方向,可以有效、快速地將大量資訊傳送至千里之外。這表示,網路上的文字、影像訊息及聲音的傳輸速度,可以大步躍進到約等於光速一樣;奈米又創造了一項石破天驚的科技突破。

  8. 光 纖 光線從末端進入光纖後,由於全反射(total internal reflection)的發生,光線可沿著光纖繼續前進,達到傳送訊息的功效。 光纖可分為兩類,第一類(Step index fibre)是由折射率(refractive index)高的核心(core),包裹在玻璃纖維外殼(cladding)內所製成的雙重構造物。內側的折射率大,而外側的折射率小,因此光纖折彎時,由於全反射(total internal reflection)的發生,光線沿著光纖繼續前進。這類光纖較幼,直徑約為125m,適合短距離的訊息傳送o

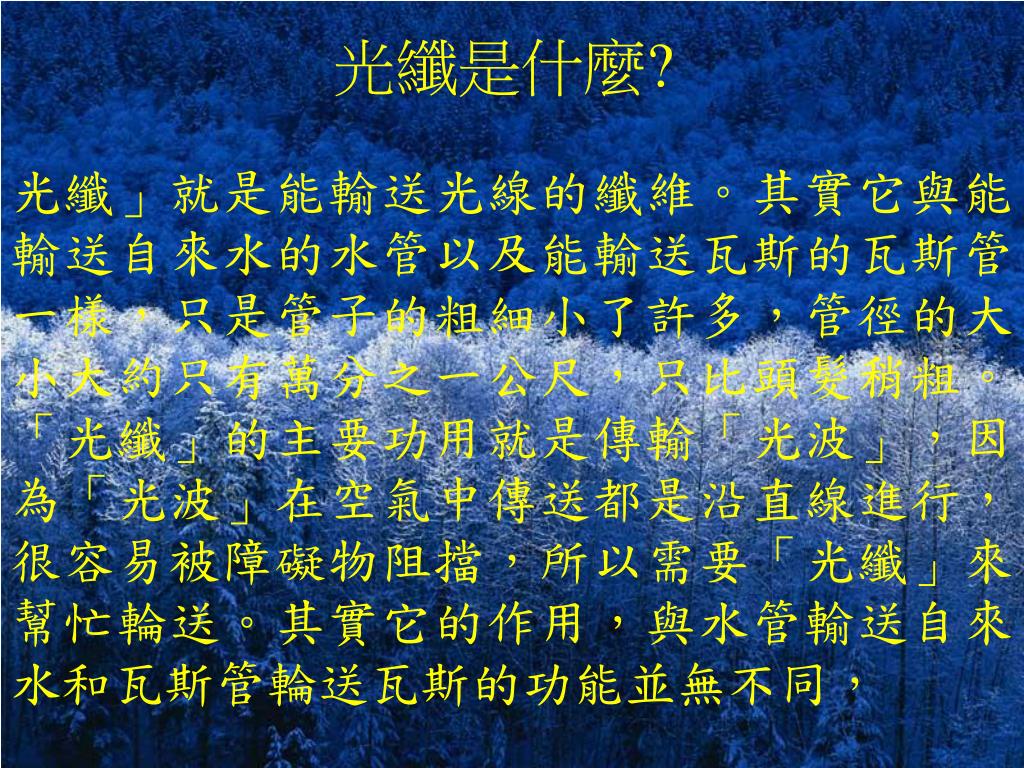

  9. 光纖是什麼? 光纖」就是能輸送光線的纖維。其實它與能輸送自來水的水管以及能輸送瓦斯的瓦斯管一樣,只是管子的粗細小了許多,管徑的大小大約只有萬分之一公尺,只比頭髮稍粗。「光纖」的主要功用就是傳輸「光波」,因為「光波」在空氣中傳送都是沿直線進行,很容易被障礙物阻擋,所以需要「光纖」來幫忙輪送。其實它的作用,與水管輸送自來水和瓦斯管輪送瓦斯的功能並無不同,

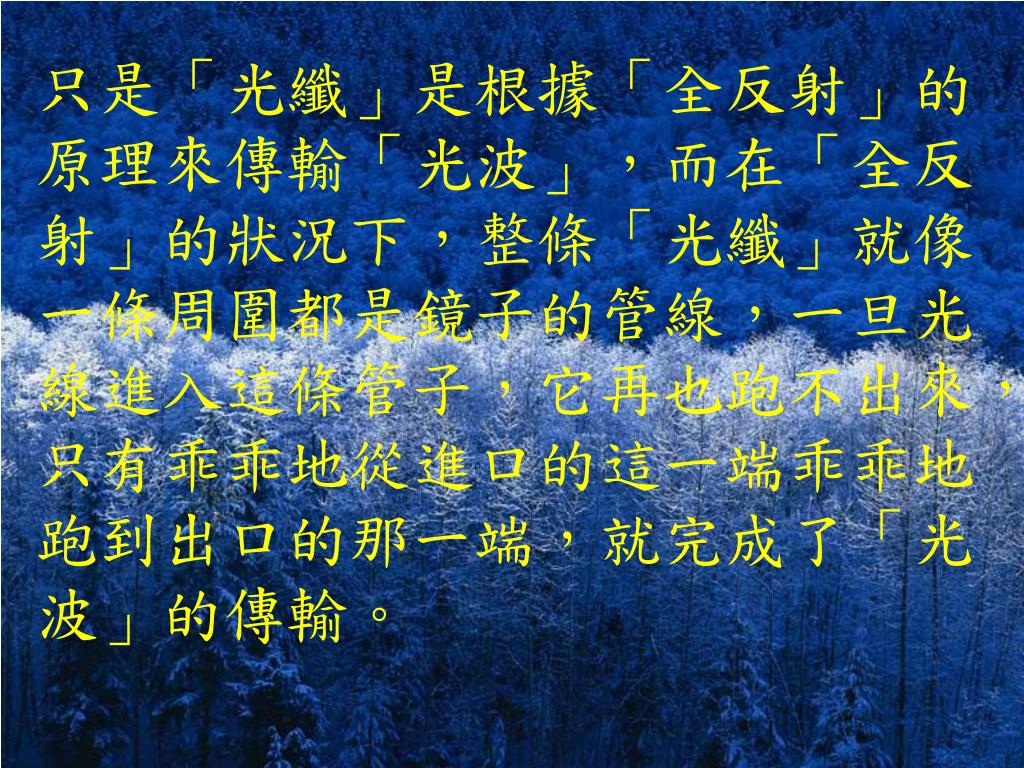

  10. 只是「光纖」是根據「全反射」的原理來傳輸「光波」,而在「全反射」的狀況下,整條「光纖」就像一條周圍都是鏡子的管線,一旦光線進入這條管子,它再也跑不出來,只有乖乖地從進口的這一端乖乖地跑到出口的那一端,就完成了「光波」的傳輸。只是「光纖」是根據「全反射」的原理來傳輸「光波」,而在「全反射」的狀況下,整條「光纖」就像一條周圍都是鏡子的管線,一旦光線進入這條管子,它再也跑不出來,只有乖乖地從進口的這一端乖乖地跑到出口的那一端,就完成了「光波」的傳輸。

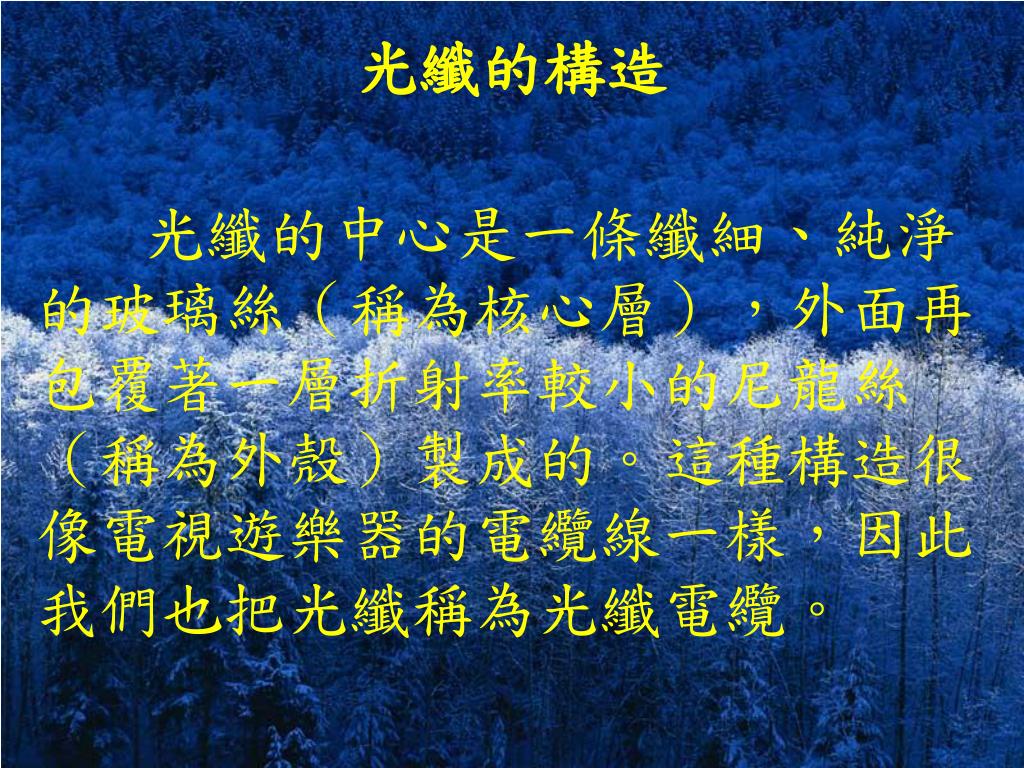

  11. 光纖的構造 光纖的中心是一條纖細、純淨的玻璃絲(稱為核心層),外面再包覆著一層折射率較小的尼龍絲(稱為外殼)製成的。這種構造很像電視遊樂器的電纜線一樣,因此我們也把光纖稱為光纖電纜。

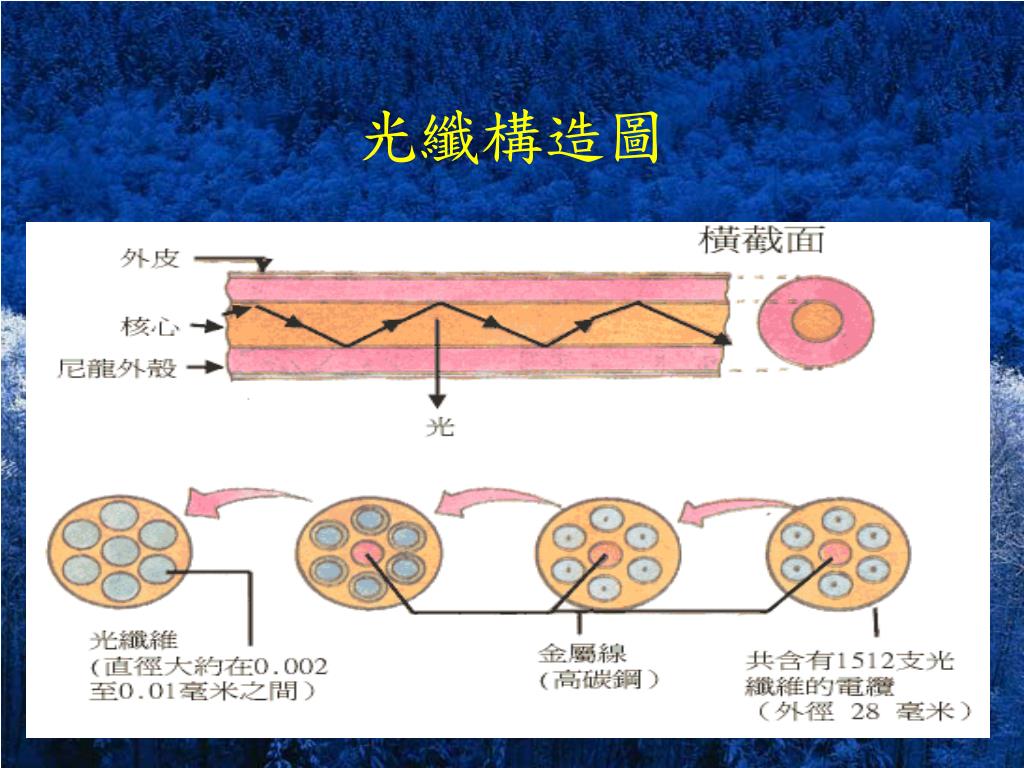

  12. 光纖構造圖

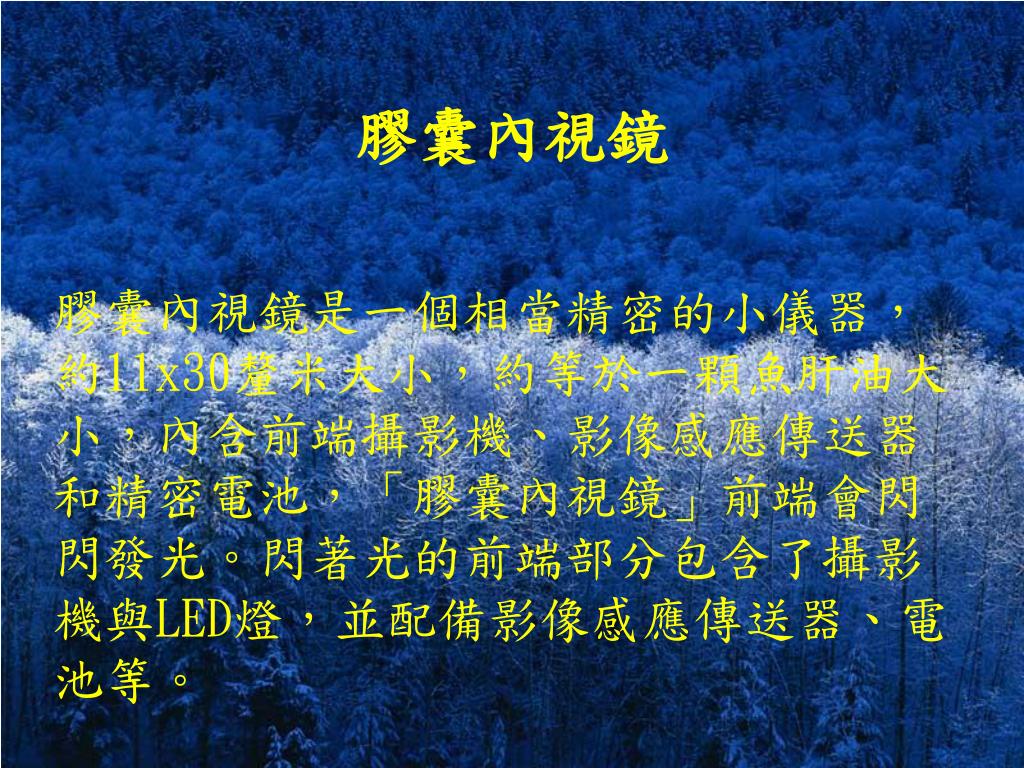

  13. 膠囊內視鏡 膠囊內視鏡是一個相當精密的小儀器,約11x30釐米大小,約等於一顆魚肝油大小,內含前端攝影機、影像感應傳送器和精密電池,「膠囊內視鏡」前端會閃閃發光。閃著光的前端部分包含了攝影機與LED燈,並配備影像感應傳送器、電池等。

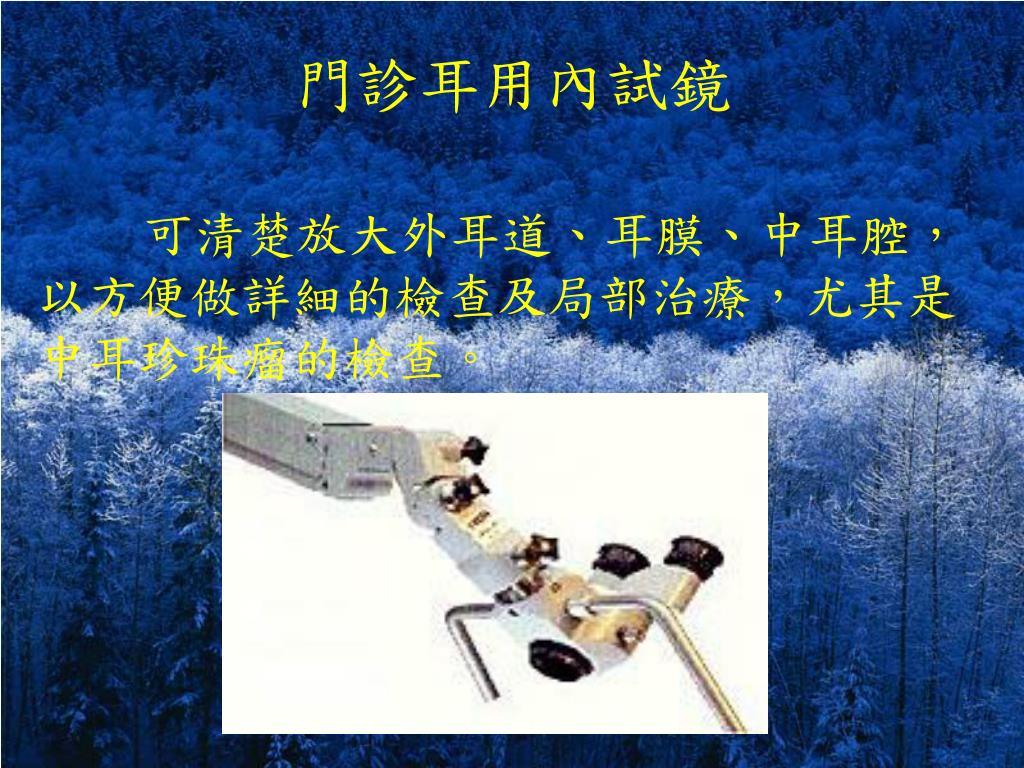

  14. 門診耳用內試鏡 可清楚放大外耳道、耳膜、中耳腔,以方便做詳細的檢查及局部治療,尤其是中耳珍珠瘤的檢查。

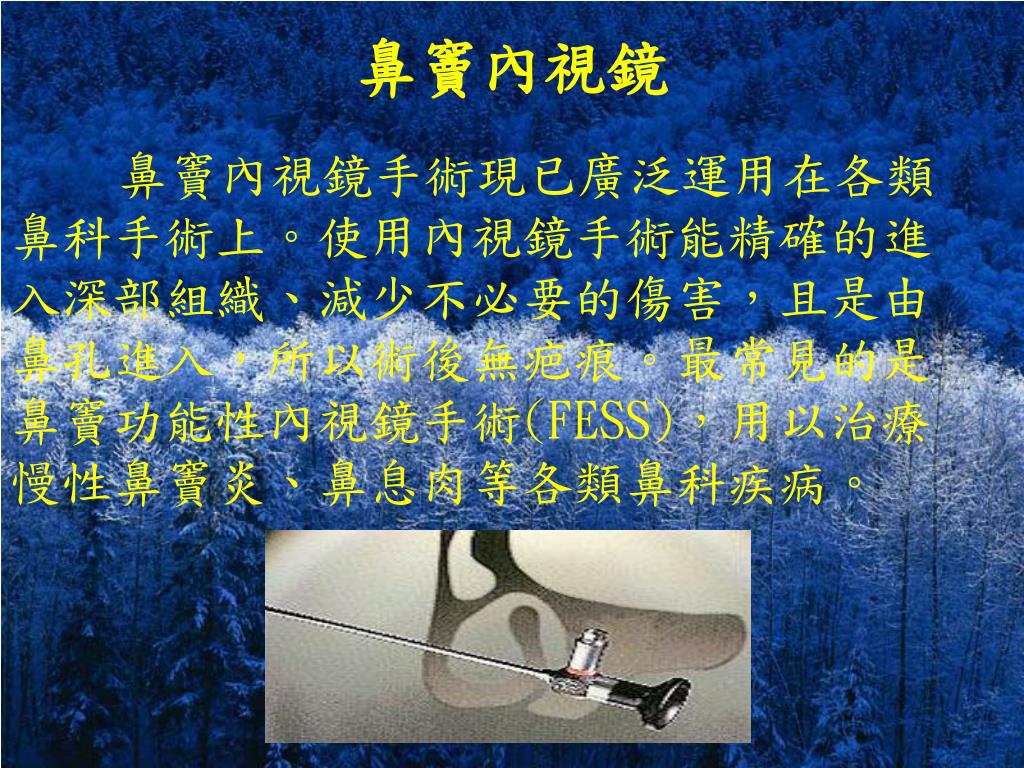

  15. 鼻竇內視鏡 鼻竇內視鏡手術現已廣泛運用在各類鼻科手術上。使用內視鏡手術能精確的進入深部組織、減少不必要的傷害,且是由鼻孔進入,所以術後無疤痕。最常見的是鼻竇功能性內視鏡手術(FESS),用以治療慢性鼻竇炎、鼻息肉等各類鼻科疾病。

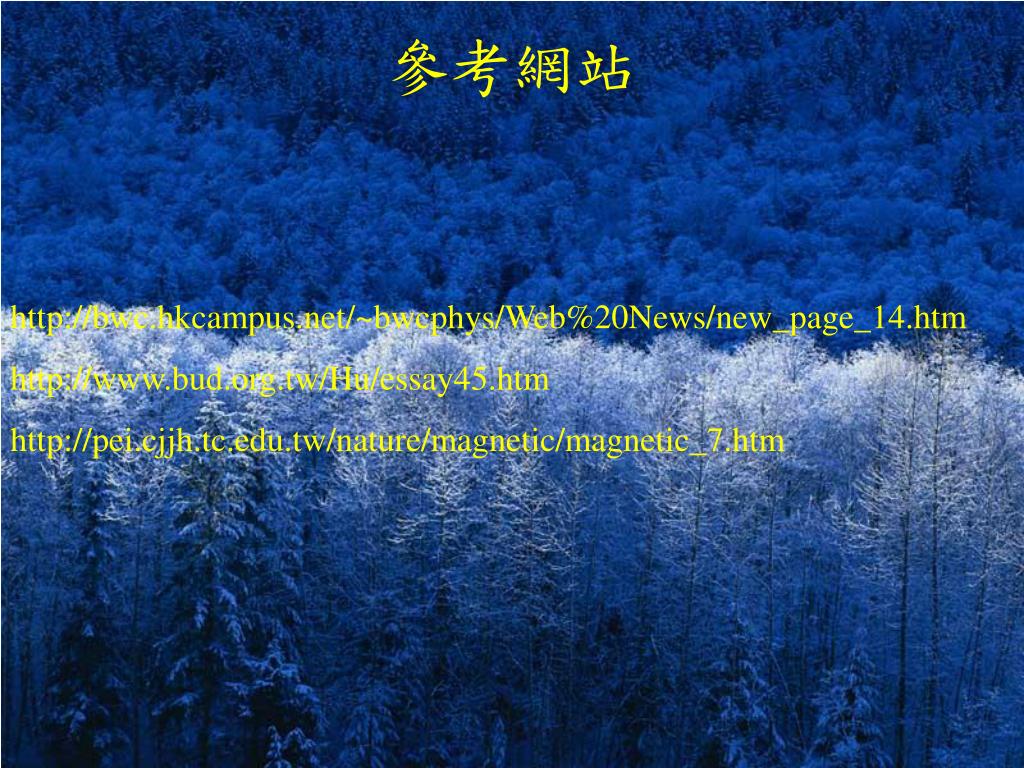

  16. 參考網站 http://bwc.hkcampus.net/~bwcphys/Web%20News/new_page_14.htm http://www.bud.org.tw/Hu/essay45.htm http://pei.cjjh.tc.edu.tw/nature/magnetic/magnetic_7.htm
