Presentation Transcript

  1. OBIGrid 北陸先端科学技術大学院大学 知識科学研究科 佐藤賢二

  2. 増大し続ける生物データ １１月１４日の nature insight 特集より

  3. 増加速度は指数関数的

  4. ポストゲノム：　網羅的・組み合わせ論的な計算の時代ポストゲノム：　網羅的・組み合わせ論的な計算の時代 ホモロジー 旧）遺伝子１個 vs データベースの比較 新）生物同士の比較→全遺伝子の網羅的比較 発現 旧）特定の遺伝子が発現する／しない 新）特定の生物の全遺伝子セットに含まれる 　 個々の遺伝子が相互に作用しあう 数千の自乗～数千万の自乗個の 組み合わせに対する似たような 計算が頻繁に生じる

  5. ＪＡＩＳＴに異動 最初はＰＣ１個 中型マシンで ＤＢをミラー クラスタ構築 計算環境の変遷 ＨＧＣ時代 強力なマシンと豊富なＤＢ（ゲノムネット）

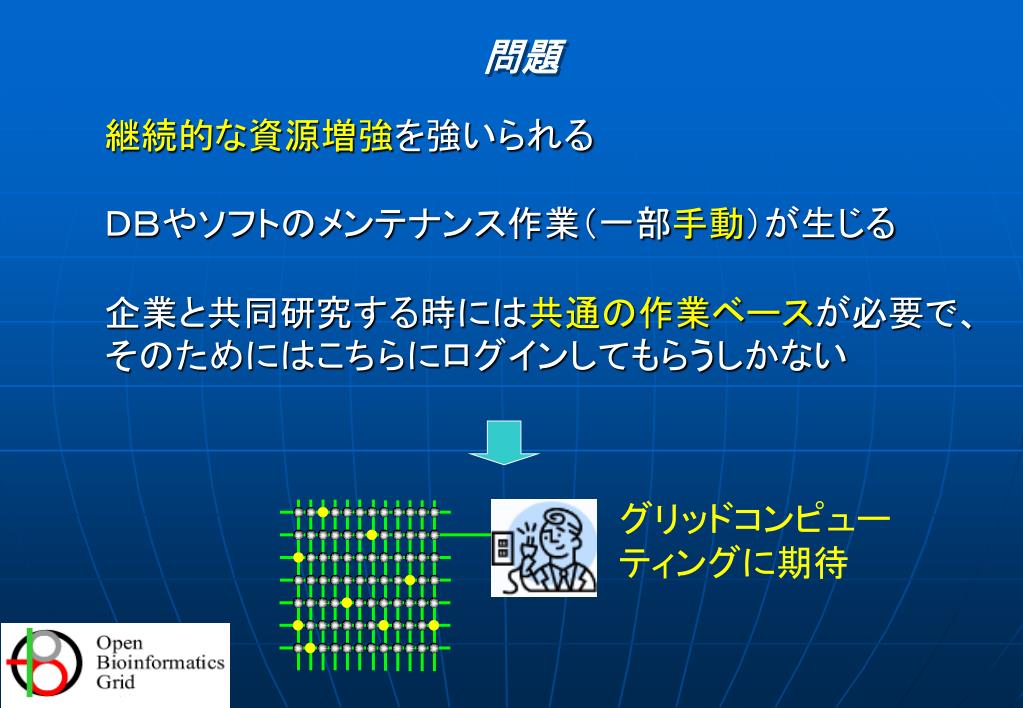

  6. グリッドコンピュー ティングに期待 問題 継続的な資源増強を強いられる ＤＢやソフトのメンテナンス作業（一部手動）が生じる 企業と共同研究する時には共通の作業ベースが必要で、そのためにはこちらにログインしてもらうしかない

  7. Ｏｐｅｎ Ｂｉｏｉｎｆｏｒｍａｔｉｃｓ Grid（OBIGrid） http://www.obigrid.org

  8. 参加組織等 CRL 住エレ 大阪産業大 CTC 同志社大 三菱総研 NTTData 統数研 徳島大 富士通 NMR構造決定 富士総研 和歌山大 インテック W&G 好熱菌KB BLAST GSC MDシミュレーション 琉球大 JAIST XML DB 日本新薬 VPN/Globus OBIEnv 数理技研 九工大 三井情報 九大 細胞シミュレーション Compaq NIS NEC 東工大 HNES AIST DDBJ HGC ベストシステム

  9. OBIGrid の目標 バイオインフォマティクスのためのグリッド構築 グリッドに接続するだけで、研究に必要な ・データベースへのアクセス ・シミュレータの利用 ・実験データの配信 が可能になる

  10. ＯＢＩＧrid のネットワークインフラ PCクラスター PCクラスター • VPN+FWによる隔離 • Globusによる認証 • Over Internet接続 データベース 検索プログラム XMLDB 細胞シミュレーションプログラム VPN-FW VPN-FW インターネット Site-A Site-C VPN-FW Ｂｉｇ Ｍａｃｈｉｎｅ VPN-FW MDM 専用計算機 Genome DBミラー 配列解析プログラム 分子シミュレーションプログラム Site-B Site-D

  11. GTK2.0 の講習会（サマーキャンプ） ９月６日（金）、７日（土）　於　北陸先端科学技術大学院大学 　　　　　　　　　　　　　　　　　　（JAIST）知識科学研究科 内容　・認証局設定 　　　　・Globusサーバーインストール 講師陣　（敬称略） 中島　康彦　（北陸NES） 梅田　浩之　（IBM） 小野　功　　 （徳島大） 今出　広明　（徳島大） 谷村　勇輔　（同志社大） 小西　史一　（GSC） 参加者　１５サイト　２５名 １月にはウィンターキャンプを実施

  12. 接続状況 ２５サイト　１０７ノード　１８８CPU

  13. EGF receptor EGF SOS PI3K Grb2 PKC Shc Grb2 SOS PLC RAS NF-kappaB MAPKKKs STAT3 STAT1 CyclinD1/cdk4/6 MAPKKs STAT1 Rb E2F Rb-p STAT3 MAPKs E2F MAPKs STAT1 E2F STAT3 AP-1 Elk-1 ＤＮＡＤＮＡＤＮＡＤＮＡＤＮＡＤＮＡ 細胞シミュレーション環境（ＯＢＩＹａｇｎｓ） シグナル情報伝達 • 高速/精密ソルバー • 未知パラメタ推定機能 Solver Web ポータル 数理 モデリング Perl API JAVA API 細胞周期

  14. 分子シミュレーション環境（ＯＢＩＭｄｅ） Protein Explore Chip(200Gflops) Tera ~ Peta flops in total MDM Engine 64Gflops/4chips # of residue: 189 Molecular wait: 21kD Oncogene Variant Gly12 →Val 5ns 1000h/64Gflops Ras p21 G Molecular Dynamics Simulation

  15. 高度好熱菌知識共有環境（OBIＴｃｏ） ゲノム情報、構造情報、 機能情報を統合 「細胞丸ごと一匹シミュレーション」を目指す 実験データ 実験解析データ 分子機能 関連付加情報 研究者による情報付加 プログラムによる自動解析 >S53477 PIR2 release 73.00 MAAIRDYKTALDLTKSLPRPDGLSVQELMDSKIRGGLAYNDFLILPGLVD FASSEVSLQTKLTRNITLNIPLVSSPMDTVTESEMATFMALLDGIGFIHH NCTPEDQADMVRRVKNYENGFINNPIVISPTTTVGEAKSMKEKYGFAGFP VTADGKRNAKLVGAITSRDIQFVEDNSLLVQDVMTKNPVTGAQGITLSEG NEILKKIKKGRLLVVDEKGNLVSMLSRTDLMKNQKYPLASKSANTKQLLW GASIGTMDADKERLRLLVKAGLDVVILDSSQGNSIFQLNMIKWIKETFPD LEIIAGNVVTKEQAANLIAAGADGLRIGMGTGSICITQKVMACGRPQGTA VYNVCEFANQFGVPCMADGGVQKHWSYYYQSFGSWFFYCYDGWYVGRYYR ITR 配列 データベース 立体構造 データベース 相互作用情報 データベース 文献情報 データベース

  16. 分散ＸＭＬデータベース利用環境（ＯＢＩＳｇｄ）分散ＸＭＬデータベース利用環境（ＯＢＩＳｇｄ） 検索サーバー XMLDB XMLDB 検索用 index 検索用 index 検索用 index 検索用 index XMLDBｓ Web ポータル Perl API JAVA API • スケーラビリティ • 高速応答 • 高信頼性

  17. OBIEnv: ライトユーザ向けのバイオインフォマティクス環境 パブリックデータベースの更新と配布 ・自動更新→自動配布→自動修復 ・分散配置→分散検索 最低限の共通ソフトウェア整備（推奨環境） ・Unixの基本コマンド ・PerlやJavaなどの言語 ・BLASTなどのアプリケーション ユーザから見た使いやすさ ・マシンを意識しないアプリケーション実行 ・特に指定しなくてもそれなりに最適な環境 　でアプリケーションを実行

  18. 計算に必要なDBやアプリがどこにあるか？どのマシンが空いているか？計算に必要なDBやアプリがどこにあるか？どのマシンが空いているか？ 更新したいDBやソフトはどこにあるか？どこから転送するのが良さそうか？ よそのマシンに簡単にジョブを投げられるか？ そのためには？

  19. Ｇｌｏｂｕｓ Toolkit (GTK) の問題点 リモートのマシンに自分のアカウントが必要 →スケーラビリティが低い 遅い（秒単位のオーバーヘッド） リソース情報の更新が遅い デフォルトではハードやＯＳの情報しか検索できない

  20. 割り切った所 スーパーロングジョブは考えない（１週間とか） 正確なロードアベレージやメモリとディスクの消費量など、くるくる変わる情報はモニターしない リモートマシンにはユーザ個人の永続ファイルは不要 アカウントは代表アカウントで十分 Unix系以外は考えない

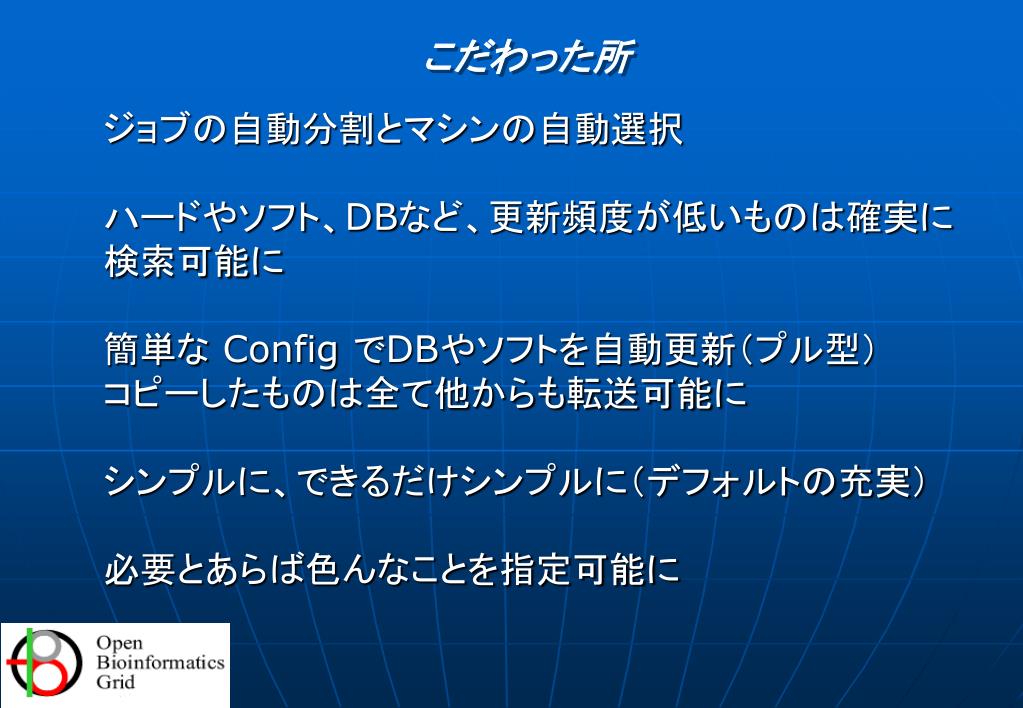

  21. こだわった所 ジョブの自動分割とマシンの自動選択 ハードやソフト、DBなど、更新頻度が低いものは確実に検索可能に 簡単な Config でDBやソフトを自動更新（プル型） コピーしたものは全て他からも転送可能に シンプルに、できるだけシンプルに（デフォルトの充実） 必要とあらば色んなことを指定可能に

  22. OBIEnvの概略図 環境検索 サーバ ジョブ受け付け ジョブ投入 ノード 検索 ノード 集合 実行 結果 Globus Tool Kit Globus Tool Kit デーモン 環境情報 報告デーモン ジョブディスパッチャ （代表アカウントで動作） 環境を スキャン ジョブ実行用エリア 環境への アクセス（利用） ローカル 認証 ポータル アプリ 自作プロ グラムを 実行 DB HW SW ローカルユーザの 一部をユーザ登録 （グリッドへの接続 許可） グリッドへの接続を許されて いないローカルユーザ OBIEnvを利用 できるユーザ

  23. OBIEnvでジョブを実行 ジョブ（タスクリスト） ジョブディスパッチャ blast Q1 genbank blast Q2 genbank ： blast Q10 genbank Q1,Q2 GenBankと BLASTを持 っている ノードは？ Q3,Q4 ノード 集合 genbank Q5,Q6 genbank Q7,Q8 Q9,Q10 環境情報 検索サーバ genbank genbank genbank 各タスクは独立（互いに依存しない）

  24. ユーザからジョブディスパッチャへの指示 必須条件として指定したい場合 例）BLAST2.0～および最新版のGenBank 例）Linux 2.4.X および Perl 5.6.X 例）PentiumIII 800MHz～ Preferenceとして指定したい場合 例）できるだけ分散して実行して欲しい 例）できるだけ同じ環境で実行して欲しい 例）できるだけ速そうなCPUで実行して欲しい これらの指示に応じてジョブディスパッチャが ノードの検索と選択を行う

  25. 環境情報検索サーバ 各ノードの環境情報を集積し、検索要求に 応える（PostgreSQLを使用）。 ハードウェア環境テーブル ノード名、サイト名、CPU、メモリ、ディスク、… 自分が持っているDBの新しいバージョンが出ていないか？ 環境が変わったので情報を更新したい ソフトウェア環境テーブル ノード名、ソフト名、バージョン、… データ環境テーブル ノード名、データベース名、バージョン、… BLASTとGenBankを両方持っている ノードを教えて欲しい

  26. OBIEnv内のデータベース（イメージ図） dataless big machine UniGene TrEMBL InterPro PDB PDB small machine medium machine cluster InterPro PDB big machine

  27. ＤＢと推奨環境は自動転送（選択可能） ｆｔｐ領域 ｆｔｐ領域 加工 ミラー 推奨環境 DB DB DB DB DB ｆｔｐ領域 DB 推奨環境 ｆｔｐ領域 DB 推奨環境 DB DB DB DB ｆｔｐ領域 Perl 推奨環境 推奨環境 GNU BLAST ... DB DB 配布元のサイトはグリッド内で１つとは 限らない（DBやソフトごとに分散可能）

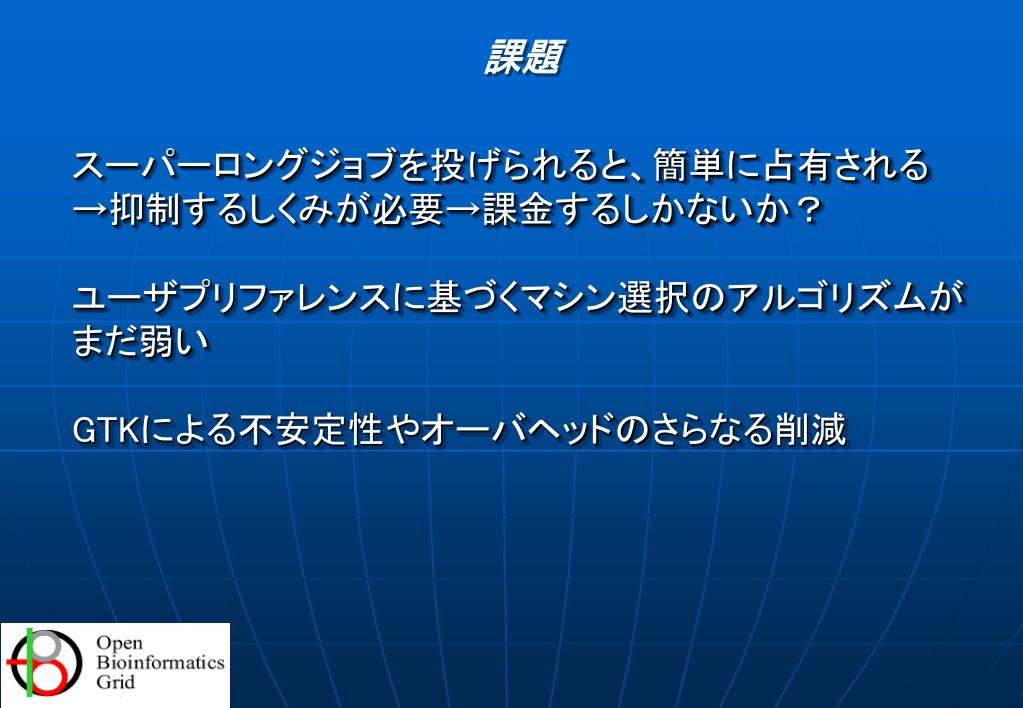

  28. 課題 スーパーロングジョブを投げられると、簡単に占有される →抑制するしくみが必要→課金するしかないか？ ユーザプリファレンスに基づくマシン選択のアルゴリズムがまだ弱い GTKによる不安定性やオーバヘッドのさらなる削減

  29. 生物情報データベースの問題 テキスト＋ファイルシステムでは限界がある（サイズと数） →DBMSの活用 データサイズが極端に異なる（１エントリ：数KB～８０MB） WANの細さを考えると圧縮転送すべきだが、利用の観点からは as is で配りたい→２重に持つか？ 一次配布元における前処理（インデクシング等）が結構重い 更新頻度（リリースは数ヶ月に１回だが daily update もある）

  30. おわりに OBIEnv開発メンバー 佐藤（全体およびDB更新系） 辻（スキーマ設計および推奨環境構築） 中島（ディスパッチャおよびシステム管理） 小長谷、山本、Xavier（アドバイザー） 今後の予定 今年中はバグ出しと更新系の実装とドキュメント書き 新年にβ版リリース、βテスター募集 年度内に正式リリース
