  1. Vehículos Híbridos Toyota Argentina S. A. Trazando un camino sustentable 6 de Noviembre de 2008

  2. Toyota Argentina S. A. Principales desafíos de los sistemas de propulsión vehiculares Consumo acelerado de combustibles fósiles 1．Consumo de energía Desarrollo global de la industria durante el último siglo 2．Reducción del CO2 (calentamiento global) Crecimiento de la población Incremento del número e vehículos automotores 3．Calidad del aire

  3. Toyota Argentina S. A. Propuesta para solucionar los problemas de los sistemas de propulsión 1)Energía / mejorar la eficiencia Reducir el consumo de combustible 2)Reducir el CO2 Reducir la emisión de gases de efecto invernadero 3)Eliminar la emisión de gases tóxicos Mejorar la calidad del aire Híbridos

  4. Toyota Argentina S. A. Nafta EV Diesel HV Consumo de petróleo △ △ ○ ○ ×～△ ○ ◎ △～○ CO2 3 problemas Emisiones contaminantes ○ ×→△ ○ ◎ Distancia de crucero ○ ○ ◎ × ○ ○ ○ × Infraestructura otros Costo de operación △ ○ ○ ◎ × △ ○ ◎ Bueno Regular Superior Excelente Performance actual para cada sistema de propulsión Los vehículos híbridos son los que poseen mayores ventajas

  5. Es un automóvil que combina dos unidades propulsoras: un motor de combustión interna y un motor eléctrico. Utiliza las ventajas de cada una de las unidades motoras. Toyota Argentina S. A. Que es un “Vehículo Híbrido”? +

  6. Posee 4 características principales 1) Idling Stop 2) Frenos regenerativos 3) Motor de asistencia 4) EV Drive Toyota Argentina S. A. Que es un “Vehículo Híbrido”? TOYOTA PRIUS 4) EV Drive 3) Motor de asist 2) Freno regenerativo 1) Idling Stop Idling Stop Tecnología Híbrida

  7. Sistema híbrido en serie Sistema híbrido en paralelo Sistema híbrido Series/Paralelo Toyota Argentina S. A. Tipos de sistemas híbridos

  8. Toyota Argentina S. A. Electric power path Drive power path Battery Axle Generator Motor Engine 1) Sistema híbrido en serie Layout Energy flow

  9. Toyota Argentina S. A. Electric power path Drive power path Transmission Battery Engine Motor 2) Sistema híbrido en paralelo Layout Energy flow

  10. Toyota Argentina S. A. Electric power path Drive power path Generator Battery Motor Axle Engine Power split device 3) Sistema híbrido en serie/paralelo Layout Energy flow

  11. Toyota Argentina S. A. Comparación de sistemas híbridos ◎Excelente ●Superior ○Algo desfavorable El sistema hibrido serie/paralelo provee una mayor eficiencia de combustible y mejor performance de conducción

  12. Toyota Argentina S. A. Fuente de energía Surplus de energía Freno regenerativo Como el sistema serie/paralelo mejora el rendimiento de combustible Manejo de la energía Bacteria Energía Aceleración 0 Tiempo Potencia motor C.I. Desaceleración El manejo total de la energía reduce dramáticamente el consumo de combustible

  13. Toyota Argentina S. A. Video

  14. Toyota Argentina S. A. Battery Reuse energy Energy Total energy Acceleration Deceleration Time Engine output Under normal Braking Full-throttle Start conditions Electricity Recharge Electricity Electricity +Gasoline +Gasoline Battery Mechanical Power Path Electrical Power Path 1) Encendido, baja y media velocidad Inverter Generator Engine Battery Motor Power Split Device El vehículo es propulsado por el motor eléctrico utilizando las baterías (=EV drive)

  15. Toyota Argentina S. A. Battery Reuse energy Energy Total energy Acceleration Deceleration Time Engine output Under normal Braking Full-throttle Start conditions Recharge Electricity Electricity Electricity +Gasoline +Gasoline Battery Mechanical Power Path Electrical Power Path 2) Máxima aceleración Inverter Generator Battery Motor Engine Power Split Device La energía del motor de combustión interna se divide entre el generador y las ruedas mediante el dispositivo divisor de potencia. - La potencia es distribuida de manera de maximizar la eficiencia. - La potencia adicional es provista por la energía eléctrica entregada por la baterías.

  16. Toyota Argentina S. A. Battery Energy Total energy Surplus energy Acceleration Deceleration Time Engine output Under normal Braking Full-throttle Start conditions Electricity Recharge Electricity Electricity +Gasoline Battery +Gasoline Mechanical Power Path Electrical Power Path 3) Conducción en condiciones normales Inverter Generator Battery Motor Engine Power Split Device La energía del motor de combustión interna se divide entre el generador y las ruedas mediante el dispositivo divisor de potencia: - La potencia es distribuida de manera de maximizar la eficiencia. - La potencia adicional es utilizada para cargar las bacterias.

  17. Toyota Argentina S. A. Battery Energy Regenerative Total energy Braking Acceleration Deceleration Time Engine output Under normal Braking Full-throttle Start conditions Electricity Recharge Electricity Electricity +Gasoline +Gasoline Battery Mechanical Power Path Electrical Power Path 4) Deceleración, freno Inverter Generator Battery Engine Stop Motor Power Split Device El sistema de frenos regenerativos recupera la energía cinética para ser almacenadas en las baterías.

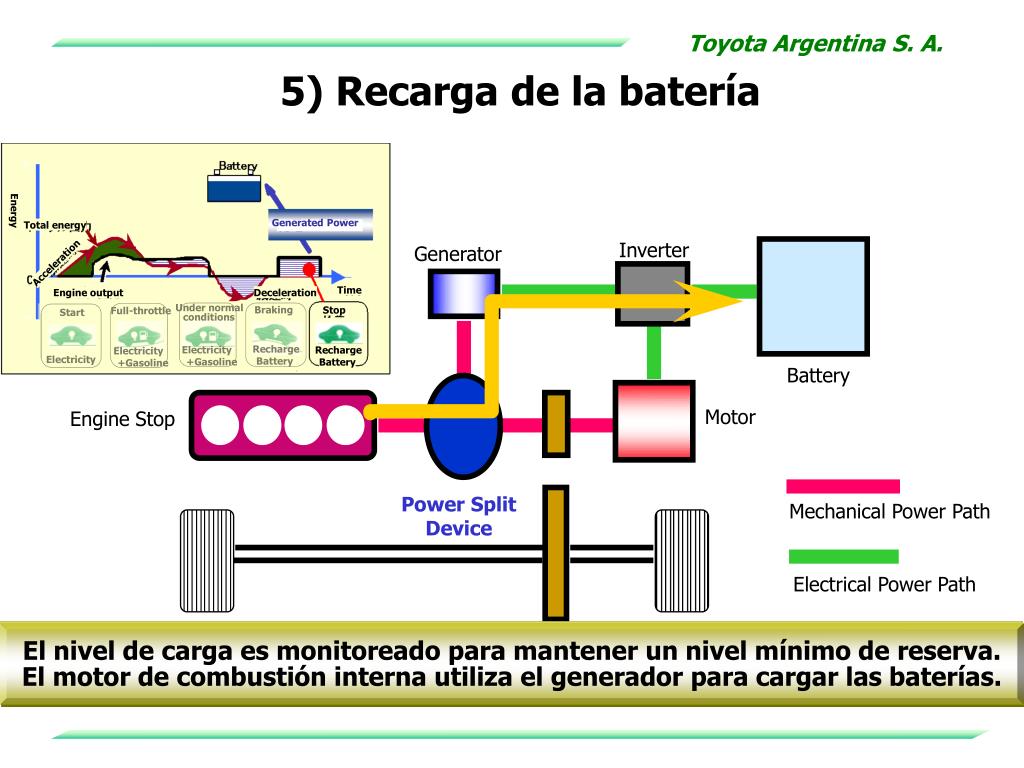

  18. Toyota Argentina S. A. Energy Generated Power Total energy Acceleration Time Engine output Deceleration Stop Recharge Battery Under normal Braking Full-throttle Start conditions Electricity Electricity Recharge Electricity +Gasoline Battery +Gasoline Mechanical Power Path Electrical Power Path 5) Recarga de la batería Inverter Generator Battery Motor Engine Stop Power Split Device El nivel de carga es monitoreado para mantener un nivel mínimo de reserva. El motor de combustión interna utiliza el generador para cargar las baterías.

  19. Toyota Argentina S. A. (Unidades: Millones) Venta anual de vehículos híbridos de Toyota en el mundo Mas de 1.5 millones 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 (Year) Ventas de vehículos híbridos de Toyota

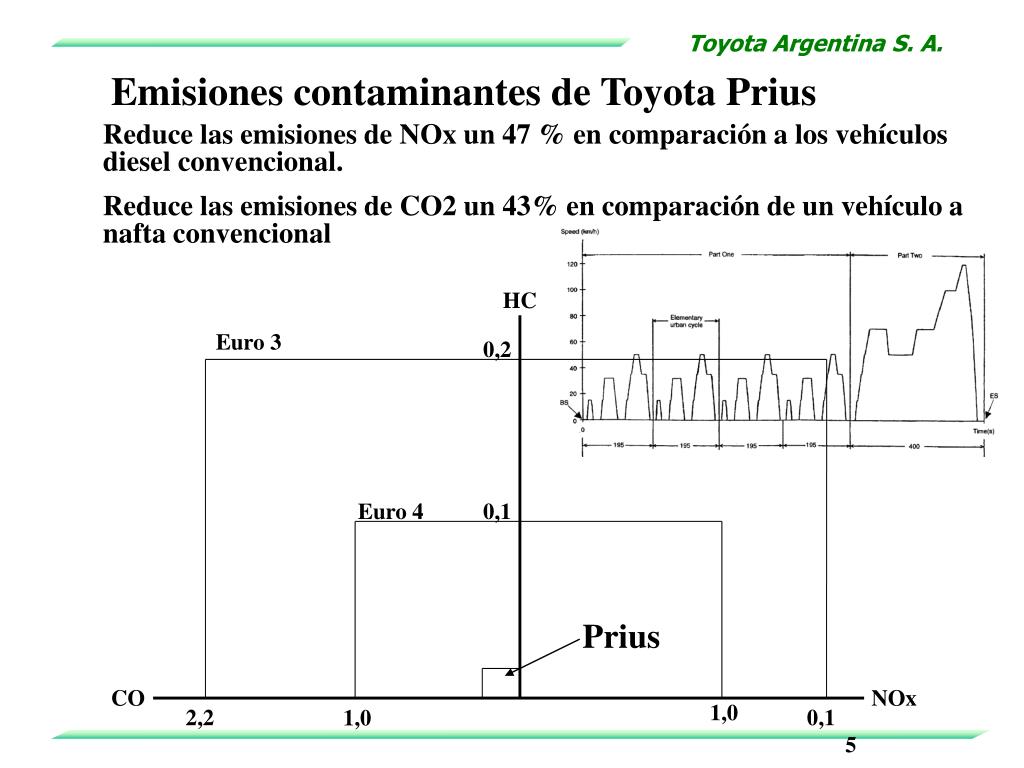

  20. Toyota Argentina S. A. HC Euro 3 0,2 Euro 4 0,1 Prius CO NOx 1,0 2,2 0,15 1,0 Emisiones contaminantes de Toyota Prius Reduce las emisiones de NOx un 47 % en comparación a los vehículos diesel convencional. Reduce las emisiones de CO2 un 43% en comparación de un vehículo a nafta convencional

  21. Toyota Argentina S. A. Incentivos para el uso de vehículos híbridos Costos de registración Reducir derechos de importación Reducir los costos de registración Reducir costos de impuestos de circulación Acceso a carriles especiales Estacionamiento público gratis

  22. Toyota Argentina S. A. Alguno de los países que han implementado incentivos EEUU Canadá Inglaterra Holanda Chile Ecuador

  23. Toyota Argentina S. A. Muchas gracias por su atención!
