  1. RG000001 CDMA 1X空中接口 无线产品课程开发室

  2. 学习目标 学习完本课程，您应该能够： • 了解空中接口的分层结构 • 掌握Um各种信道的名称和作用 • 掌握物理层的结构和功能 • 掌握链路层结构和作用 • 了解1X和IS95信道的区别

  3. 课程内容 第一章 空中接口（Um）和分层结构 第二章 物理层 第三章 媒体接入控制层 第四章 链路接入控制层 第五章 第三层 参考文献

  4. 第一章 空中接口（Um）和分层结构 • 空中接口Um • 空中接口分层结构

  5. Um 空中接口（Um） • Um接口 • - 规定了无线接口的物理层结构和无线接口的信令等内容，是为实现BTS和MS互联而对无线信道上的信号传输所做的一系列规定。 • Um接口规定的特性 • - 信道结构和接入能力 • - MS-BSS通信协议 • - 维护和操作特性 • - 性能特性 • - 业务特性

  6. 第一章 空中接口（Um）和分层结构 • 空中接口Um • 空中接口分层结构

  7. 第三层（L3） 链路接入控制层（LAC） 第二层 （链路层） 媒体接入控制层（MAC） 第一层（物理层） 空中接口分层结构

  8. 空中接口分层结构 • 物理层 • - 通过各种物理信道完成高层信息与空中无线信号间的相互转换 • - 完成各种物理信道的处理，包括数据编解码、调制解调等 • 链路层 • - 链路接入控制层：主要提供保证信令可靠传输的机制等 • - 媒体接入控制层：完成各逻辑信道上多种业务的复用和QOS（服务质量等级）等功能 • L3层 • - 包括信令层结构，与层2的业务接口、层3信令控制以及信令应用和格式等

  9. 小结 本章讲述了空中接口的定义和分层结构，并对各层的主要内容进行说明。

  10. 课程内容 第一章 空中接口（Um）和分层结构 第二章 物理层 第三章 媒体接入控制层 第四章 链路接入控制层 第五章 第三层 参考文献

  11. 第二章 物理层 • 扩谱速率 • CDMA2000频率分配 • 信道命名和映射 • 前/反向链路物理层特征 • 无线配置 • 前向信道 • 反向信道 • cdma 1X与IS95信道比较 • 物理层质量控制监制

  12. 1.25 MHz 1.25 MHz 0 1 MHz 2 MHz 3 MHz 4 MHz 5 MHz 0 1 MHz 2 MHz 3 MHz 4 MHz 5 MHz 1.25 MHz 0 1 MHz 2 MHz 3 MHz 4 MHz 5 MHz MHz 1 MHz 0 2 3 MHz 4 MHz 5 MHz 扩谱速率1和扩谱速率3 前向链路 反向链路 扩谱速率1（SR1） 扩谱速率3（SR3）

  13. 第二章 物理层 • 扩谱速率 • CDMA2000频率分配 • 信道命名和映射 • 前/反向链路物理层特征 • 无线配置 • 前向信道 • 反向信道 • cdma 1X与IS95信道比较 • 物理层质量控制监制

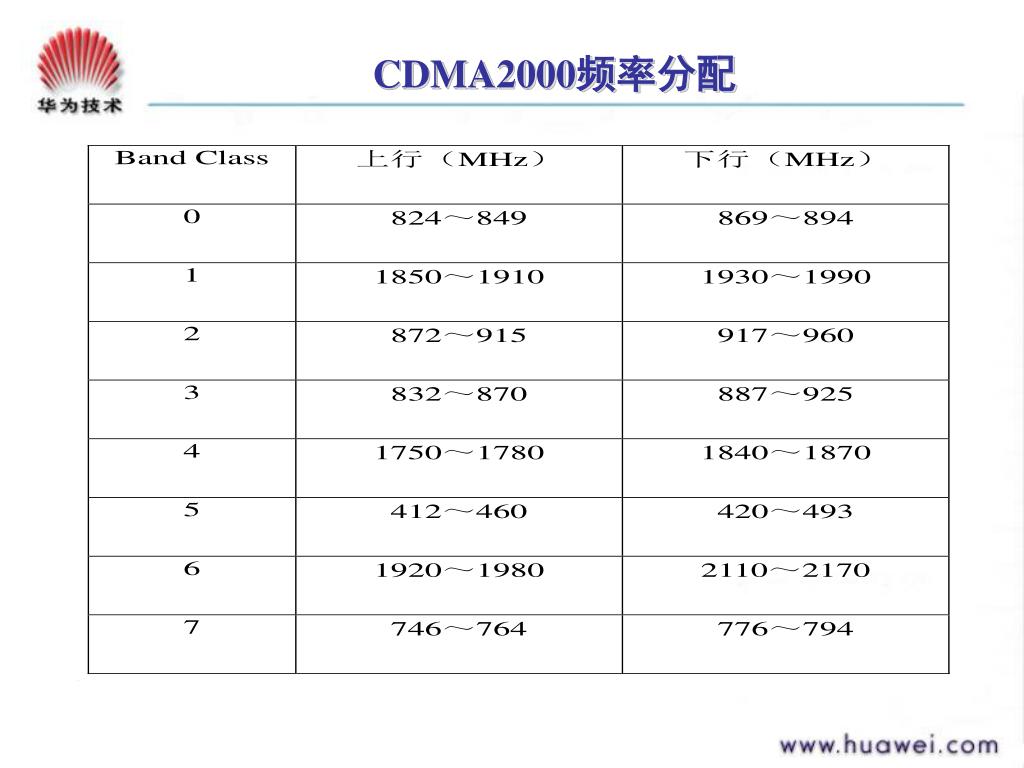

  14. CDMA2000频率分配

  15. 频率分配——Band Class0 CDMA优选信道号 SR3时的优选同步信道号

  16. 频率分配——Band Class1和扩谱速率1

  17. 第二章 物理层 • 扩谱速率 • CDMA2000频率分配 • 信道命名和映射 • 前/反向链路物理层特征 • 无线配置 • 前向信道 • 反向信道 • cdma 1X与IS95信道比较 • 物理层质量控制监制

  18. 第1个字母 第2个字母 第3个字母 最后2个字母 f=Forward d=Dedicated t=Traffic ch r=Reverse c=Common s=Signaling CDMA2000中的逻辑信道命名

  19. CDMA2000中的物理信道命名 信道名称 物理信道 F/R-FCH Forward/Reverse Fundamental Channel（前反向基本信道） F/R-DCCH Forward/Reverse Dedicated Control Channel（前反向专用控制信道） F/R-SCCH Forward/Reverse Supplemental Code Channel（前反向补充码分信道） F/R-SCH Forward/Reverse Supplemental Channel（前反向补充信道） F-PCH Forward Paging Channel（前向寻呼信道） F-QPCH Forward Quick Paging Channel（前向快速寻呼信道） R-ACH Reverse Access Channel（反向接入信道） Forward/Reverse Common Control Channel（前反向公共控制信道） F/R-CCCH

  20. CDMA2000中的物理信道命名（续） 信道名称 物理信道 F/R-PICH Forward/Reverse Pilot Channel（前反向导频信道） F-APICH Forward Dedicated Auxiliary Pilot Channel（前向专用辅助导频信道） F-TDPICH Forward Transmit Diversity Pilot Channel（前向发射分集导频信道） F-ATDPICH Auxiliary Transmit Diversity Pilot Channel（前向辅助发射分集导频信道） F-SYNC Forward Sync Channel（前向同步信道） F-CPCCH Forward Common Power Control Channel（前向公共功率控制信道） F-CACH Forward Common Assignment Channel（前向公共指配信道） Reverse Enhanced Access Channel（反向增强接入信道） R-EACH Forward Broadcast Control Channel（前向广播控制信道） F-BCCH

  21. CDMA2000逻辑-物理信道映射

  22. 第二章 物理层 • 扩谱速率 • CDMA2000频率分配 • 信道命名和映射 • 前/反向链路物理层特征 • 无线配置 • 前向信道 • 反向信道 • cdma 1X与IS95信道比较 • 物理层质量控制监制

  23. 前向链路物理层关键特征 • 信道通过Walsh函数实现正交 • 支持准正交函数 • QPSK数据调制 • 前向纠错 - 卷积码（K=9）用于语音和一般速率数据业务 - Turbo码用于补充信道上的高速数据速率业务 • 前向链路同步 • 前向快速功率控制（800次/秒） • 前向发射分集 • 增强信道结构 • 灵活的帧长

  24. 反向链路物理层特征 • 反向链路采用长码区分移动用户 • 采用64阶正交和BPSK数据调制方式 • 反向纠错 - 卷积码（K=9）用于语音和一般速率数据业务 - Turbo码（K=4）用于补充信道上的高速数据速率业务 • 反向快速功率控制 • 灵活的帧长 • 反向链路相干解调

  25. 第二章 物理层 • 扩谱速率 • CDMA2000频率分配 • 信道命名和映射 • 前/反向链路物理层特征 • 无线配置 • 前向信道 • 反向信道 • cdma 1X与IS95信道比较 • 物理层质量控制监制

  26. 无线配置 • 无线配置（Radio Configuration） - 指一系列前向或反向业务信道的工作模式，每种RC支持一套数据速率，差别在于物理信道的各种参数，包括调制特性和SR等 • cdma2000无线配置 - 前向RC1～RC9 - 反向RC1～RC6

  27. 前向链路业务信道RC

  28. 反向链路业务信道RC

  29. F-FCH RCs R-FCH RCs RC 1 RC 1 RC 2 RC 2 RC 3 RC 3 RC 4 RC 5 RC 4 F-DCCH/SCH RCs R-DCCH/SCH RCs RC 3 RC 3 RC 4 RC 5 RC 4 前反向信道RC匹配要求 • RC1和RC2分别对应于IS-95A/B里的速率集1和速率集2 • cdma 1X前向：RC1~RC5；反向：RC1~RC4 • 组合规则：

  30. 第二章 物理层 • 扩谱速率 • CDMA2000频率分配 • 信道命名和映射 • 前/反向链路物理层特征 • 无线配置 • 前向信道 • 反向信道 • cdma 1X与IS95信道比较 • 物理层质量控制监制

  31. 后向兼容的前向链路信道 前向CDMA信道 (SR1 and SR3) 导频 信道 公共控制信道 广播控 制信道 公共指配信道 公共功率控制信道 同步 信道 业务 信道 寻呼 信道 SR1 快速寻 呼信道 辅助发送分 集导频信道 辅助导 频信道 前向导 频信道 发送分集 导频信道 0～1 专用 控制信道 0～7 补充码分信 道（RC1~2) 0~2 补充信道 （RC3~9) 0～1基本 信道 公共控制 子信道

  32. 前向链路公共物理信道——导频信道 • 全0信息，用Walsh 0码扩展，直接用PN短码进行调制 • BTS连续发射导频信道 • 导频信道作用 • 帮助手机捕获系统 • 多径搜索 • 提供PN短码相位信息，帮助手机进行信道估计，作相干解调 • 切换时手机测量导频信道，进行导频强度比较

  33. 前向链路公共物理信道——同步信道 • 手机通过同步信道获得与系统的同步 • 同步信道提供 • 系统时间SYS_TIME • 长码状态LC_STATE • 网络基本配置参数 • 同步信道速率固定为1200bps • 同步信道帧长80/3ms，3帧组成一超帧为80ms

  34. 前向链路公共物理信道——寻呼信道 • BTS在寻呼信道上广播公共开销消息 • 系统参数消息 • 接入参数消息 • 邻区列表 • CDMA信道列表 • BTS通过寻呼信道 • 寻呼手机 • 指配业务信道 • 寻呼信道速率为9600bps或4800bps • 寻呼信道帧长为20ms

  35. 前向CDMA信道 (SR1 and SR3) 导频 信道 公共控制信道 广播控 制信道 公共指配信道 公共功率控制信道 同步 信道 业务 信道 寻呼 信道 SR1 快速寻 呼信道 辅助发送分 集导频信道 辅助导 频信道 前向导 频信道 发送分集 导频信道 0～1 专用 控制信道 0～7 补充码分信 道（RC1~2) 0~2 补充信道 （RC3~9) 0～1基本 信道 公共控制 子信道 新增前向链路公共信道

  36. 新增前向链路公共信道（续） 为什么增加新 信道 • 低延时 • 降低BTS发射功率 • 更大的灵活性 • 降低MS发射功率，延长待机时间

  37. 新增导频信道 • 发送分集导频信道F-TDPICH - 采用发送分集时与导频信道一起使用 • 前向辅助导频信道F-APICH - 使用了智能天线时 • 前向辅助发送分集导频信道F-ATDPICH - 采用了发射分集且基站使用了F-APICH时使用

  38. 前向链路公共物理信道——广播控制信道 • BTS在广播控制信道上广播 - 公共开销消息 - 短消息 • F-BCCH数据速率为38400bps 、19200bps、 9600bps • F-BCCH工作在较低的数据速率时，可以用较低的功率重复发射，MS通过对重复信息的合并获得时间分集增益 • 减小F-BCCH的发射功率有助于提高前向链路的总体容量

  39. 前向链路公共物理信道——快速寻呼信道 • F-QPCH ( 前向快速寻呼信道 ) • 指定空闲MS监听方式： • 采用偏移正交键控（OOK）调制方式 • 采用80ms为一个时隙，每个时隙划分成寻呼指示符（PI）、配置改变指示符（CCI）、广播指示符（BI） • F-QPCH可以延长MS待机时间 • F-QPCH可以进行软切换

  40. 前向链路公共物理信道——公共功率控制信道 • 用于对多个R-CCCH和R-EACH进行功控 • BTS可以支持一个或多个F-CPCCH • F-CPCCH分为多个功控子信道 • 每个功控子信道一个比特，相互时分复用 • 功控子信道控制一个R-CCCH或R-EACH - 工作在功率受控接入模式时，控制R-EACH的发射功率 - 工作在预留接入模式或指定接入模式时，控制R-CCCH的发射功率

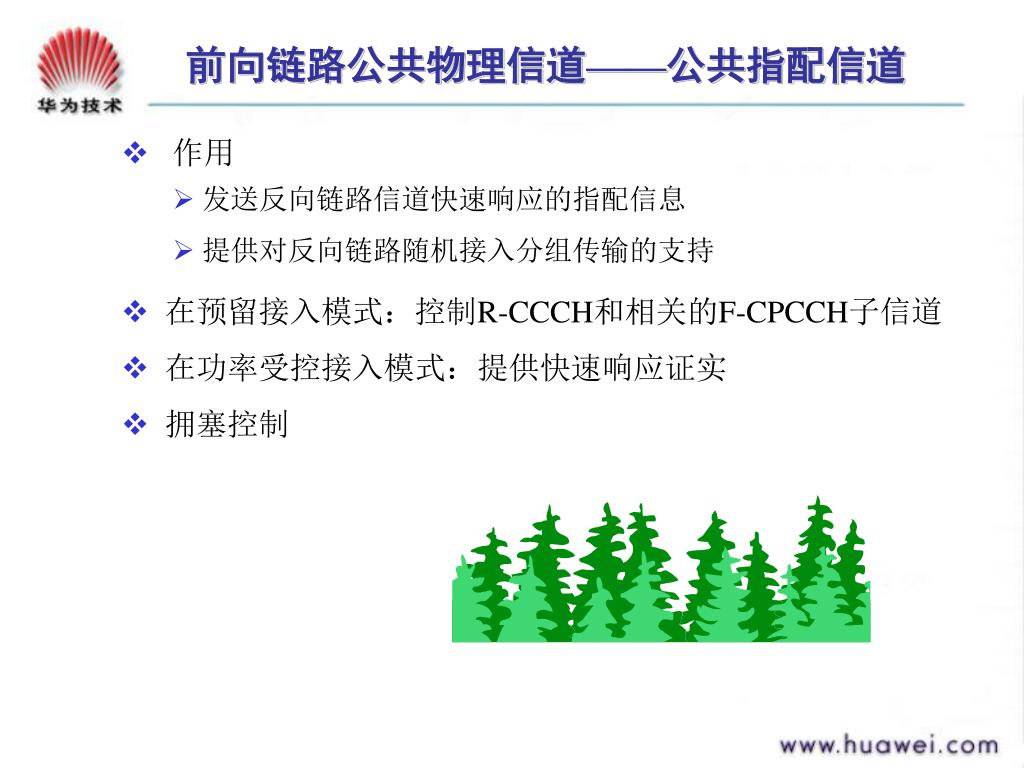

  41. 前向链路公共物理信道——公共指配信道 • 作用 • 发送反向链路信道快速响应的指配信息 • 提供对反向链路随机接入分组传输的支持 • 在预留接入模式：控制R-CCCH和相关的F-CPCCH子信道 • 在功率受控接入模式：提供快速响应证实 • 拥塞控制

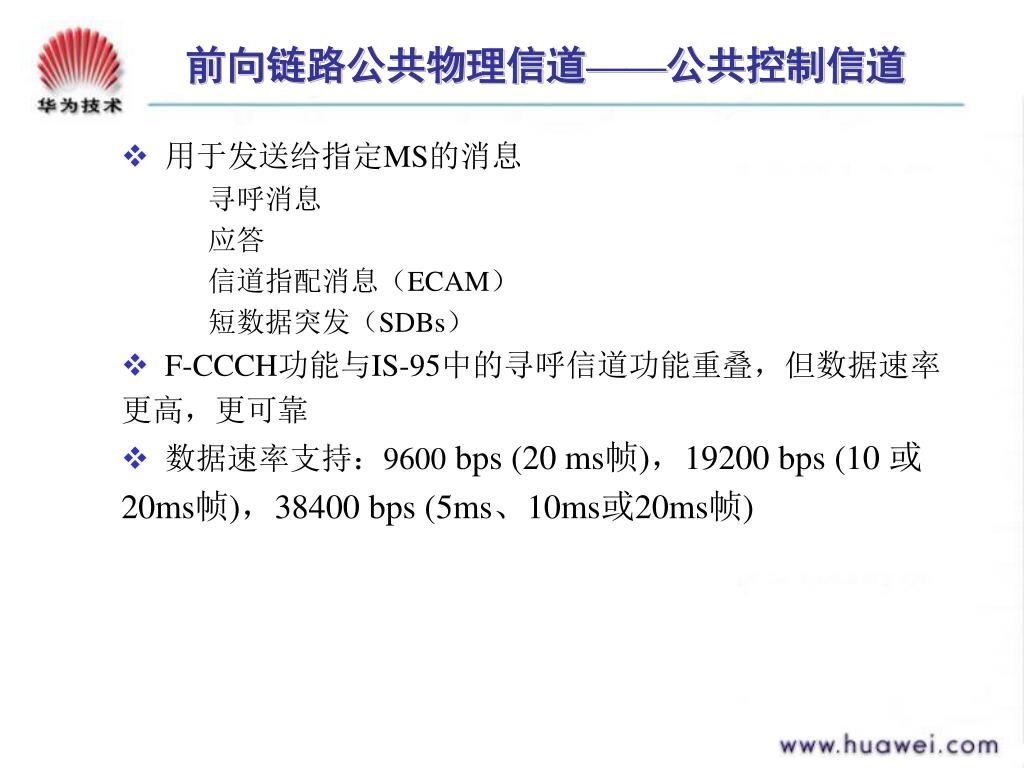

  42. 前向链路公共物理信道——公共控制信道 • 用于发送给指定MS的消息 寻呼消息 应答 信道指配消息（ECAM） 短数据突发（SDBs） • F-CCCH功能与IS-95中的寻呼信道功能重叠，但数据速率更高，更可靠 • 数据速率支持：9600 bps (20 ms帧)，19200 bps (10 或 20ms帧)，38400 bps (5ms、10ms或20ms帧)

  43. 新增前向链路专用信道 前向CDMA信道 (SR1 and SR3) 导频 信道 公共控制信道 广播控 制信道 公共指配信道 公共功率控制信道 同步 信道 业务 信道 寻呼 信道 SR1 快速寻 呼信道 辅助发送分 集导频信道 辅助导 频信道 前向导 频信道 发送分集 导频信道 0～1 专用 控制信道 0～7 补充码分信 道（RC1~2) 0~2 补充信道 （RC3~9) 0～1基本 信道 公共控制 子信道

  44. 前向链路专用物理信道——专用控制信道 • 专用控制信道F-DCCH • 不会单独构成业务信道 • 主要用于在呼叫过程中传送用户特定的信令信息 • 不影响信令传送的前提下，可以传送突发的数据业务 • 每个前向业务信道可以有一个F-DCCH • 支持5ms、20ms帧 • 数据速率： 14.4kbps(20ms), 9600bps(5ms和20ms) • 必须支持非连续传输 • 允许附带一个前向链路功控子信道

  45. 前向链路专用物理信道——基本业务信道 • 基本业务信道F-FCH • 传送用户信息和信令信息 • 5ms和20ms帧，20ms用于语音业务，5ms帧用于控制信令 的快速传送 • 灵活的可变速率数据传输 • 可以单独构成缺省业务信道，传送话音 • 一般只有在F-FCH不够用时，才增加其它专用信道

  46. 前向链路专用物理信道——补充信道 • 补充信道F-SCH • 用于高速的数据传输，F-SCH只适用于RC3到9 • 由基站规定数据传输速率，因此不需要速率检测 • 支持多个补充信道的组合来完成不同的业务 • 支持高速电路数据传输和分组数据传输 • 独立设置FER，可以灵活的根据业务要求和资源使用情况进行控制 • 支持突发数据模式

  47. 前向CDMA信道

  48. 前向信道结构 SR1下的导频信道、同步信道、寻呼信道

  49. 前向信道结构 SR1下的广播信道

  50. 前向信道结构 SR1下的快速寻呼信道
