现代红外光谱分析培训报告. 培训老师及内容 一、吴天明:中红外光谱的发展、基本理论及应用 -- 中国科学院上海有机化学所 高级工程师 -- 上海红外光谱应用技术协会 理事长 核心组长 二、杜一平:近红外光谱分析基本理论、发展、分析仪器 及测量技术、化学计量学方法的应用 -- 华东理工大学分析测试中心 -- 华东理工大学化学与分子工程学院 -- 上海市功能材料化学重点实验室 -- 结构可控先进功能材料及其制备教育部重点实验室. 目 录. 一、红外光谱分析的基本理论
E N D

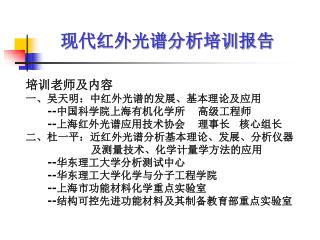

现代红外光谱分析培训报告 培训老师及内容 一、吴天明:中红外光谱的发展、基本理论及应用 --中国科学院上海有机化学所 高级工程师 --上海红外光谱应用技术协会 理事长 核心组长 二、杜一平:近红外光谱分析基本理论、发展、分析仪器 及测量技术、化学计量学方法的应用 --华东理工大学分析测试中心 --华东理工大学化学与分子工程学院 --上海市功能材料化学重点实验室 --结构可控先进功能材料及其制备教育部重点实验室
目 录 一、红外光谱分析的基本理论 二、红外光谱分析发展简介 三、红外光谱分析应用介绍
红外光谱分析的基本理论-宏观运动、微观运动红外光谱分析的基本理论-宏观运动、微观运动 宏观运动:直接能感知的地球上的一切活动,地球之外的宇宙空间中 的星球运动…… 。人类借助视觉、感觉的延伸工具进行观 察、研究。 微观运动:微生物、细菌…… 等生物体的初级微观运动,可借助工具 (如显微镜)进行观察研究。高级的微观运动―物质分 子、原子的运动,只能借助仪器进行探测、研究。 微观世界物质运动遵循的规律:△E=h ν (△E:能量变换值,h为普郎克常数,ν为电磁波频率) 物质各种微观运动的多种形式,对应于各种电磁波频率的响应。各种光谱分析方法,就是利用各种电磁波频率的光,对物质的分子、原子、电子的运动进行研究、分析的好方法。
中、近红外光谱范围 Far-IR Near-IR • 中红外光谱范围 • 官能团,分子振动 • 4,000 - 400 cm-1 • 2500 - 25,000 nm • 近红外光谱范围 • 分子振动的倍频:可以看到中红外基频的二或三倍频 光谱 • 12,800 – 4,000 cm-1 • 780 – 2,500 nm • OH, NH, CH, SH 等官能团在近红外有强吸收 Mid -IR 分子振动
E=hν(v+1/2) ν=1/2π(k/μ)1/2 Wavelength v is vibrational quantum number Third overtone v=3 combination Second overtone v=2 Excited states v=1 First overtone Fundamental transition v=0 Ground state Quantum mechanism of vibrational specroscopy Energy E
NIR 光谱范围 2nd倍频 3rd倍频 近红外光谱范围 1 Absorbance 0.5 基频 (Mid IR) 1st倍频 Wavenumbers 10000 8000 6000 4000 2000 1000
分子的微观运动 对应的电磁波频段: 0.8 微米 ― 1000微米 12500波数―10 波数 其频段包括近红外、中红外、和远红外整个红外波段。分子微观运 动方式,分子的振动和转动。 中红外区域(25微米―2.5微米)表现的是分子振动和转动的基本信 息,故称(中)红外光谱为分子振―转光谱。 远红外区域以分子转动信息为主。近红外区域是含H基团振动的倍 频区。 分子形态各异的振动―转动信息,在红外光谱上充分展现。红外光 谱谱峰复杂、难解;谱峰归属和指认靠经验和积累。 红外光谱对样品适应性最强:固体、液体和气体都能做 。
红外光谱产生过程中的能量关系 物质只要有一定的温度,它的分子就有一定的运动,与外界就必然 会有能量交换。 交换方式:吸收外界能量或向外界辐射能量。 量子力学观点:分子的振动和转动,按其所处的状态,可有多种能阶变化,这种变化是不连续的。分子运动时,是在能阶之间按选律发生跃 迁的。 分子振动、转动时所需的能量,恰好与红外光波段的能量相当。 当红外光照射到样品分子时,分子会按照振动 和转动的各种特征需要,选择性地吸收红外光的某些波长的光能。
分子运动产生红外光谱的内在联系 分子中各种键的振动、转动的多样性,使它们在吸收红外光能量时,在波长上、强度上都不相同。于是,经过样品分子吸收后的红外透射光,在各个波长上的能量分布就产生强弱起伏变化。这是红外光谱进行分子鉴定的物质基础:分子中各结构单元(基团或键)运动时所吸收的能量,必然会在某波长上对应地显示出来。用仪器记录下各波长上的能量分布变化,这就是红外光谱图。 这种由样品分子吸收外界红外光波能量而产生的光谱,称为红外吸收光谱。(简称:红外光谱。又称:分子光谱,振—转光谱) 同理:一定温度下的样品分子,在较高能阶上运动时,也可以向低能阶跃迁,向外界以红外光形式辐射出能量。记录下辐射能量在红外光各波长上的分布,这就是红外辐射光谱(或称:红外发射光谱)。
Digilab,Nicolet ,Bruker,Bekman, Bomen,Mattson,Analect,Perkin – – Elmer,岛津,日本分光 瑞利(Reyleigh)指出:用付里叶变换 …… FTIR 光谱仪开始投入市场 …… 计算干涉条纹数据可求出相应的辐射光谱。 Fourier Transform Infrared Spectroscopy 发 展 简 史 1891年: 迈克尔逊(Michelson)干涉仪制成。 1897年: 鲁勃(Rubers)首先准确地测量了干涉图。 1911年: 1949年: 菲尔凯特(Fellgett)首先完成从干涉图 经过付里叶 变换的数值计 算得到光谱图。 Cooley – Tukey 发明了FFT 计算法,并用 FTT 法快速获得光谱。 1965年: 70年代初: 由于计算机的快速发展,涌现了各种品 牌的高性能、低价格FTIR 光谱仪: 80年代初:
红外光谱样品制样方法 透过法 镜反射法 全反射法(ATR) 粉碎后用压片法 超薄膜用反射吸收法 红外显微镜法 膜片状 液膜法 —适用一般液体样品。 液池法 —用密封液体池装样,适用于 低沸点液体样品。 涂膜法 —流动性差的粘液样品。 气相法 —蒸气压高或沸点低的液样,气化 后灌入气体池测定. 溶液法 —溶解后用液池法测定。 ATR法—适用一般液体样品。 聚合物样品 液 体 液膜法 溶液法 ATR法 配溶液后挥发成膜法 粘稠液 ATR为主 漫反射法 光声光谱法 弹性体表面涂层:纤维、织物、纸样 压片法—适用不会潮介、分介的全部固样。 糊状法—磨细后,加入液态介质调成糊状。 溶液法—溶解后用液池法测定。 熔融法—加热熔化呈液态测定。 其他多种方法,如:漫反射法、光声光谱法、 显微镜反射法等。 其他形状 固 体 块状、粉状: 能磨细的—参照固体处理。 能溶解的—参照溶液法。 能成膜的—膜片法处理。 气体-用气体吸收池,测气相光谱。 低温下测其液相光谱。
特征基团频率 Ⅳ、含氮类化合物 1、酰胺 2、胺与亚胺 3、氨基酸及盐 4、不饱和含氮化合物 Ⅴ、其他 1、有机磷化合物` 2、有机硫化合物 3、有机硅化合物 4、卤素化合物 5、无机化合物 Ⅰ、烃类化合物 1、烷烃 2、烯烃 3、炔烃 4、芳烃 Ⅱ、含氧类化合物 1、醇、酚 2、醚及相关化合物 Ⅲ、羰基化合物 1、醛 2、酮 3、羧酸及羧酸盐 4、酯和内酯 5、酸酐 6、酰卤
基团频率例举:芳烃主要谱峰频率 按芳烃的结构、取代类型,它们的频率分布如下: 苯环取代类型的特征判据:相邻氢吸收峰(结合倍频、合频区图样) 苯核骨架的特征判据 2000—1660cm-1是CH面外变角振动倍频、合频区,各种取代类型有典型图样。
近红外光谱法的优点 • 无需制样 • 可以直接对玻璃包装和塑料包装材料中的样品进行无损或无菌分析 • 使用方便、简单 • 数据准确、可移植、重现性好。 • 快速分析 • 代替传统化学分析方法 • 无需使用危险的化学试剂 • 无损分析 • 远距离样品分析 源于近红外光谱技术灵敏度低!
近红外光谱分析 – 工作流程 • 准备仪器 • 收集样品 • 样品分析-常规方法 • 近红外光谱测量 • 光谱处理 • 建立模型 • 模型检验 • 模型转移方法 • 应用-预测 • 模型管理
NIR 在生产制造业的应用 生产过程 监测 原料品质鉴定 QC 质控 最终产品检测
( (
