一、背景說明

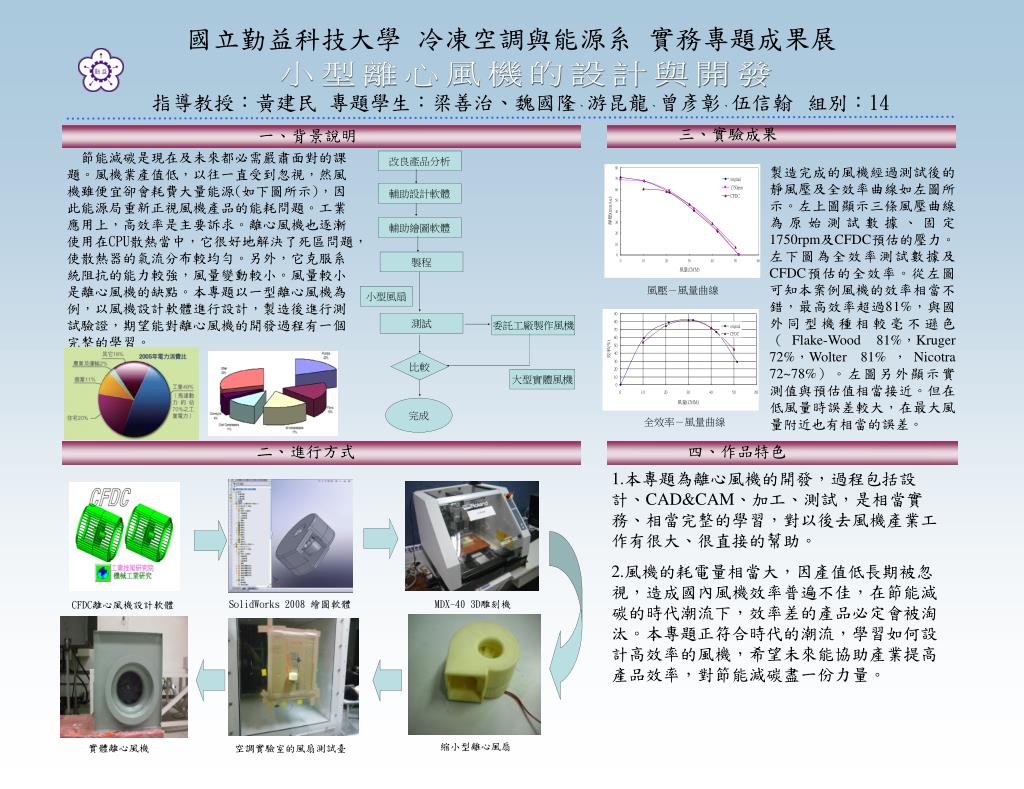

1. 國立勤益科技大學 冷凍空調與能源系 實務專題成果展 小型離心風機的設計與開發 專題學生：梁善治、魏國隆、游昆龍、曾彥彰、伍信翰 指導教授：黃建民 組別：14 三、實驗成果 一、背景說明 節能減碳是現在及未來都必需嚴肅面對的課題。風機業產值低，以往一直受到忽視，然風機雖便宜卻會耗費大量能源(如下圖所示)，因此能源局重新正視風機產品的能耗問題。工業應用上，高效率是主要訴求。離心風機也逐漸使用在CPU散熱當中，它很好地解決了死區問題，使散熱器的氣流分布較均勻。另外，它克服系統阻抗的能力較強，風量變動較小。風量較小是離心風機的缺點。本專題以一型離心風機為例，以風機設計軟體進行設計，製造後進行測試驗證，期望能對離心風機的開發過程有一個完整的學習。 改良產品分析 製造完成的風機經過測試後的靜風壓及全效率曲線如左圖所示。左上圖顯示三條風壓曲線為原始測試數據、固定1750rpm及CFDC預估的壓力。左下圖為全效率測試數據及CFDC預估的全效率。從左圖可知本案例風機的效率相當不錯，最高效率超過81%，與國外同型機種相較毫不遜色（Flake-Wood 81%，Kruger 72%，Wolter 81%，Nicotra 72~78%）。左圖另外顯示實測值與預估值相當接近。但在低風量時誤差較大，在最大風量附近也有相當的誤差。 輔助設計軟體 輔助繪圖軟體 製程 風壓－風量曲線 小型風扇 測試 委託工廠製作風機 比較 大型實體風機 完成 全效率－風量曲線 二、進行方式 四、作品特色 1.本專題為離心風機的開發，過程包括設計、CAD&CAM、加工、測試，是相當實務、相當完整的學習，對以後去風機產業工作有很大、很直接的幫助。 2.風機的耗電量相當大，因產值低長期被忽視，造成國內風機效率普遍不佳，在節能減碳的時代潮流下，效率差的產品必定會被淘汰。本專題正符合時代的潮流，學習如何設計高效率的風機，希望未來能協助產業提高產品效率，對節能減碳盡一份力量。 SolidWorks 2008 繪圖軟體 MDX-40 3D雕刻機 CFDC離心風機設計軟體 縮小型離心風扇 實體離心風機 空調實驗室的風扇測試臺
