  1. Система автоматизированного учета расхода ресурсов АРМ РЕСУРС Автоматизированный учет потребления холодной и горячей воды, электроэнергии, тепловой энергии и других ресурсов

  2. Функции системы • Многотарифный учет потребления ресурсов • Технологический контроль параметров энергоресурсов • Контроль линий связи со счётчиками • Управление счетчиками, задвижками, другими исполнительными механизмами • Привязка счётчиков к потребителям • Выписка квитанций на оплату • Сведение баланса поступления и потребления ресурсов на объекте

  3. Многоквартирный дом

  4. Коттеджный поселок

  5. Деловой центр

  6. Предприятия

  7. Распределенные объекты

  8. Жилые дома с АРМ Ресурс

  9. Первичные приборы учета: Счетчики расхода ресурсов, внесенные в Государственный реестр средств измерений: • с импульсным телеметрическим выходом • с цифровым интерфейсом. • счетчики, имеющие OPC-сервер.

  10. Первичные приборы учета:счетчики с цифровым интерфейсом СОЭ-55 СОЭ-5 СТЭ-561 СЭБ-1ТМ.02 Меркурий 230 ART ВКТ-4М

  11. Первичные приборы учета:счетчики с импульсным выходом Меркурий 230 AM СЭТ-4 1/1 ВСХД ETW

  12. Общая структурная схема системы

  13. Базовые компоненты системы • Адресные счетчики расхода "С2000-АСР2"\"С2000-АСР8" • Контроллер двухпроводной линии связи " С2000-КДЛ " • Вспомогательные устройства: • Преобразователи интерфейсов USB/RS-232 <> RS-485/Ethernet/Radio • Повторители интерфейсов RS-485 и Radio • Резервные источники питания

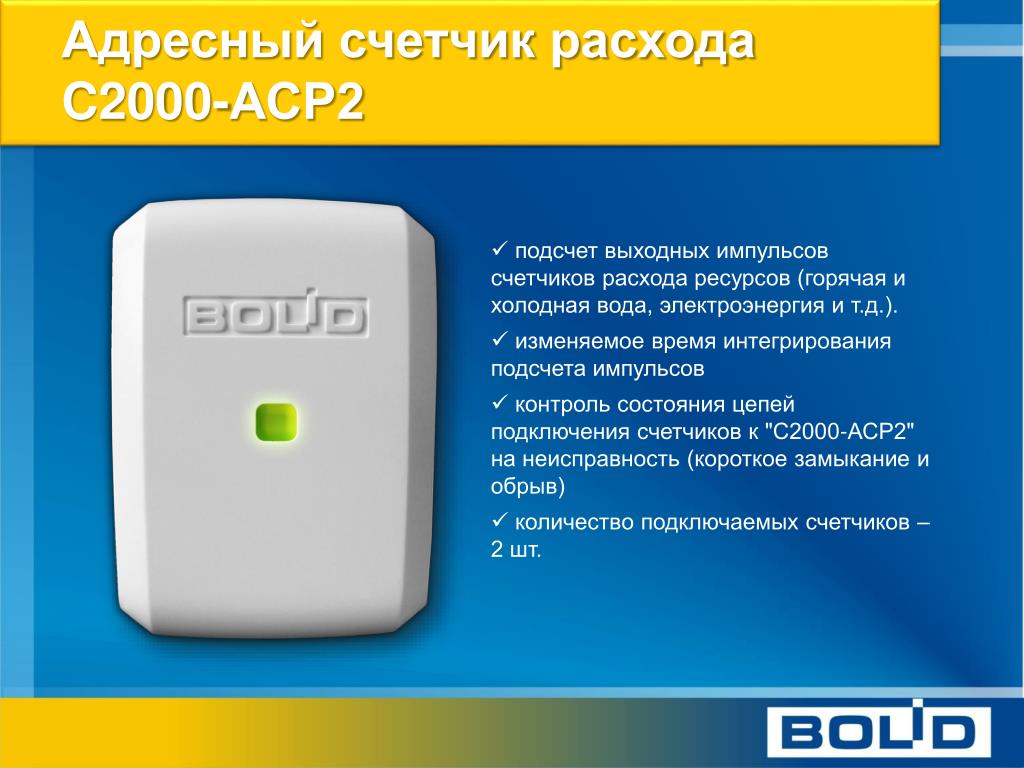

  14. Адресный счетчик расходаC2000-АСР2 • подсчет выходных импульсов счетчиков расхода ресурсов (горячая и холодная вода, электроэнергия и т.д.). • изменяемое время интегрирования подсчета импульсов • контроль состояния цепей подключения счетчиков к "С2000-АСР2" на неисправность (короткое замыкание и обрыв) • количество подключаемых счетчиков – 2 шт.

  15. Адресный счетчик расходаC2000-АСР8 • подсчет выходных импульсов счётчиков • резервное питание от батареи (до 100 дней) • изменяемое время интегрирования подсчета импульсов • контроль состояния цепей подключения счетчиков на неисправность (короткое замыкание и обрыв) • количество подключаемых счетчиков – 8 шт.

  16. Устройство сбора и передачи данных C2000-КДЛ • запрос и хранение счетных значений от "С2000-АСР2"\"С2000-АСР8"- контроль состояния и питание подключенных устройств • вычитывание состояний и счетных значений по интерфейсу RS485 • регистрация времени недостоверности счета • количество подключаемых "С2000-АСР2" – 64 • количество подключаемых "С2000-АСР8" – 16 • количество точек подключения – 127

  17. Трансляция RS485/RS232 интерфейса по сети Ethernet • Скорость передачи - 10 Мбит/с • Используемые протоколы: UDP, ICMP (ping), ARP • Прием/передача единичных пакетов • Максимальное количество аналогичных устройств, на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet" - 10

  18. Трансляция интерфейса RS485/RS232 по радиоканалу • Топологии построения радиоканала - "точка-точка", "звезда“ • Расстояние между приборами в пределах прямой видимости, м: • с внутренней антенной - до 500 • с внешней антенной - до 600 • Количество повторителей "С2000-РПИ" в цепочке при ретрансляции пакетов - 3

  19. Ресурс GSM • Удаленная работа по GSM сети • Передача данных через CSD и GPRS • Поддержка 4 импульсных счетчиков • RS-485 интерфейс для Slave-устройств • 2 управляемых реле • Работа от АКБ при нарушении питания

  20. Интеграция с охранно-пожарной системой “Орион” • Интеграция по локальной сети с АРМ “Орион” • Интеграция по локальной сети с опросчиком АРМ “Орион-про” • Интеграция через COM-интерфейс c АРМ C2000

  21. Программное обеспечение:АРМ Ресурс

  22. OPC – сервер для АРМ Ресурс

  23. WEB-интерфейс

  24. Сертификат

  25. Ориентировочные цены Приборы • C2000-АСР2400 руб. • C2000-АСР8900 руб. • С2000-КДЛ 1830руб. Программное обеспечение (цена на 1 счетчик) • Версия на 10 счетчиков 1850 руб\сч. • Версия на 100 счетчиков 325 руб\сч. • Версия на 400 счетчиков 200 руб\сч. • Версия на 1000 счетчиков 170 руб\сч. • Версия на 3000 счетчиков 160 руб\сч.

  26. Дальнейшее развитие • Прибор Ресурс GSM • Добавление поддержки новых счетчиков (по запросу клиентов) • Экспорт данных в другие системы (по запросу клиентов)

  27. Информация • Бесплатная Демо-версия АРМ Ресурс на 2 прибора • Сайт www.bolid.ru,раздел “СИСТЕМА АВТОМАТИЗИРОВАННОГО УЧЕТА «РЕСУРС»” • Тех поддержка: support@bolid.ru, resurs@bolid.ru • Тел. +7 (495) 775-71-55, доб. 278, Петухов С.Н.
