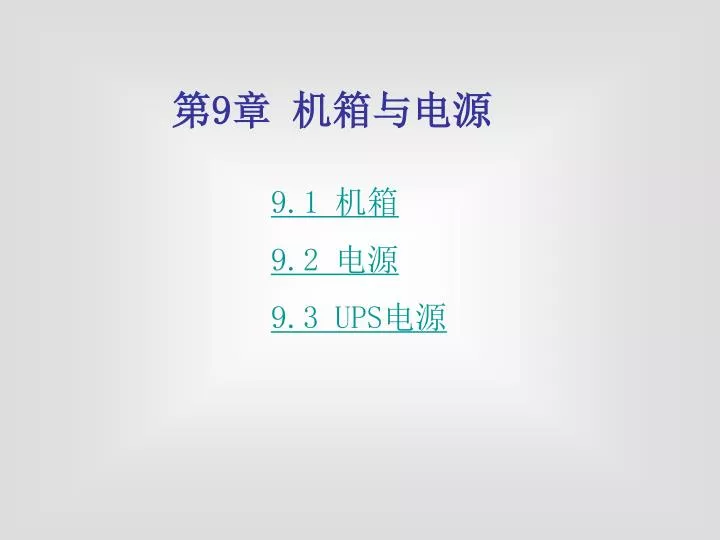

第9章 机箱与电源 9.1 机箱 9.2 电源 9.3 UPS电源
9.1 机箱 9.1.1 机箱的分类 1、按外形样式分类 可以把机箱分为立式机箱和卧式机箱两种。 2、按外观大小分类 可以分为全高机箱、3/4高机箱、半高机箱和超薄机箱等几种。 3、按机箱的结构分类 可以把机箱分为AT机箱、ATX机箱、Micro ATX机箱和NLX机箱等几种类型。
9.1.2 机箱的结构 机箱外壳是用双层冷镀锌钢板制成，钢板的厚度与材质均直接影响到机箱质量的好坏，尤其是影响机箱的抗冲击力和防电磁波幅射的能力。一款品质优良的机箱，它的外壳的钢板厚度应在1mm以上，正规厂家生产的机箱，其外壳钢板厚度甚至可以达1.3mm以上。外壳钢板的材质要具备韧性好、不变形和高导电性的特点。用户在选择机箱时可以简单鉴别一下：用手指弹弹机箱外壳，若发出的声音清脆则说明钢板薄而脆，若发出的声音沉闷厚重则说明该机箱的选料不错。也可以用手掂一下机箱的重量，一般使用好材料的机箱，重量至少在16斤以上。机箱面板多采用硬塑制成（ABS工程塑料，硬度较高），比较结实稳定，长期使用不会褪色和开裂。若采用普通塑料制作，时间一长，机箱面板就会发黄，也易断裂。机箱支架所用的材料也是一些硬度较高的优质钢材，折成角钢形状或条型安于机箱内部。 机箱的前面板上还提供有一些常见的按钮开关、指示灯和设备接口。如电源开关、电源指示灯、复位按钮（Reset）、硬盘工作状态指示灯（H.D.D）、前置USB接口和前置音频接口等。 机箱的后板上提供有电源槽（用于安装电源）、输入输出孔和扩展槽挡板等几个组成部分。
9.1.3 机箱的选购 选购一款美观、稳固的机箱，应从以下几个方面考虑。 1、机箱的外观和用料 机箱用料要坚固，要有良好的防电磁幅射的性能，否则会影响各部件的稳定工作。 2、机箱内的布局 机箱内的布局要科学合理，要有很充分的扩充升级空间。 3、机箱的防尘性能与散热性能 主要是考察机箱散热孔与扩展插槽档板的防尘能力和机箱提供的散热风扇或散热孔的多少。 4、机箱使用的便利性与安全性 机箱使用的便利性是指在开机箱时拆装都很方便，机箱的安全性是指机箱对电磁幅射的屏蔽效果。
9.2 电源 9.2.1 电源的分类 1、AT电源 这是一种应用在286到早期Pentium计算机上的一种电源，现已被淘汰。AT电源的功率一般在150W-250W之间，输出线为两个六芯插座和几个四芯插头。 2、ATX电源 ATX电源在外形尺寸上与AT电源一样，但它在AT电源的基础上增加了+3.3V和+5V Stand-By两路输出，给主板供电的输出线也改成了20芯的线，并增加了防反播的功能。ATX电源是目前计算机中使用的主流电源，有两个版本：ATX 1.01版和ATX 2.01版。
9.2.2 电源的结构 1、电源插座：通过电源线将市电与主机相连。 2、显示器电源插座：该插座用于连接显示器与电源。 3、主板电源插头：用于将电源与主板相连接。ATX电源的主板电源插头为20针，具有防反插的功能。 4、其他外设电源插头：主要有三类外设电源插头。一类是“D”型插头，用来连接硬盘、光驱等设备，为它们提供电力支持。此类插头一般有4至5个。另一类是专用于连接3.5英寸软驱的电源插头，一般只有1个。第三类是部分电源提供的专为CPU供电的4芯插头。 5、电源散热风扇：主要用于散去电源工作时产生的热量。

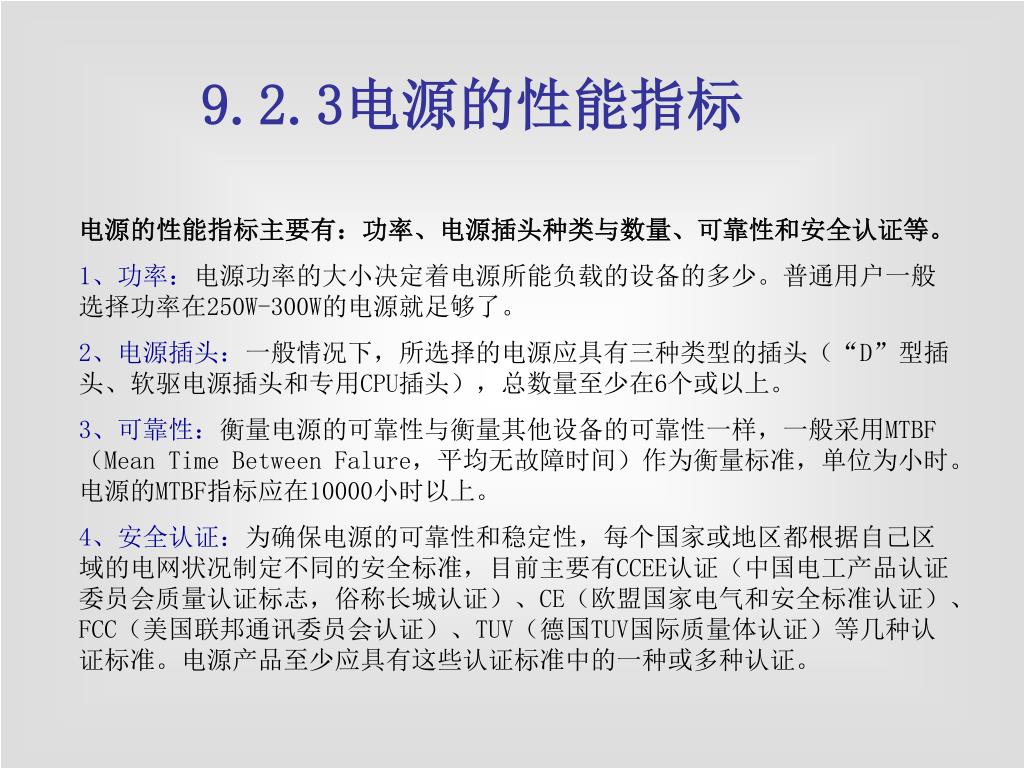

9.2.3电源的性能指标 电源的性能指标主要有：功率、电源插头种类与数量、可靠性和安全认证等。 1、功率：电源功率的大小决定着电源所能负载的设备的多少。普通用户一般选择功率在250W-300W的电源就足够了。 2、电源插头：一般情况下，所选择的电源应具有三种类型的插头（“D”型插头、软驱电源插头和专用CPU插头），总数量至少在6个或以上。 3、可靠性：衡量电源的可靠性与衡量其他设备的可靠性一样，一般采用MTBF（Mean Time Between Falure，平均无故障时间）作为衡量标准，单位为小时。电源的MTBF指标应在10000小时以上。 4、安全认证：为确保电源的可靠性和稳定性，每个国家或地区都根据自己区域的电网状况制定不同的安全标准，目前主要有CCEE认证（中国电工产品认证委员会质量认证标志，俗称长城认证）、CE（欧盟国家电气和安全标准认证）、FCC（美国联邦通讯委员会认证）、TUV（德国TUV国际质量体认证）等几种认证标准。电源产品至少应具有这些认证标准中的一种或多种认证。

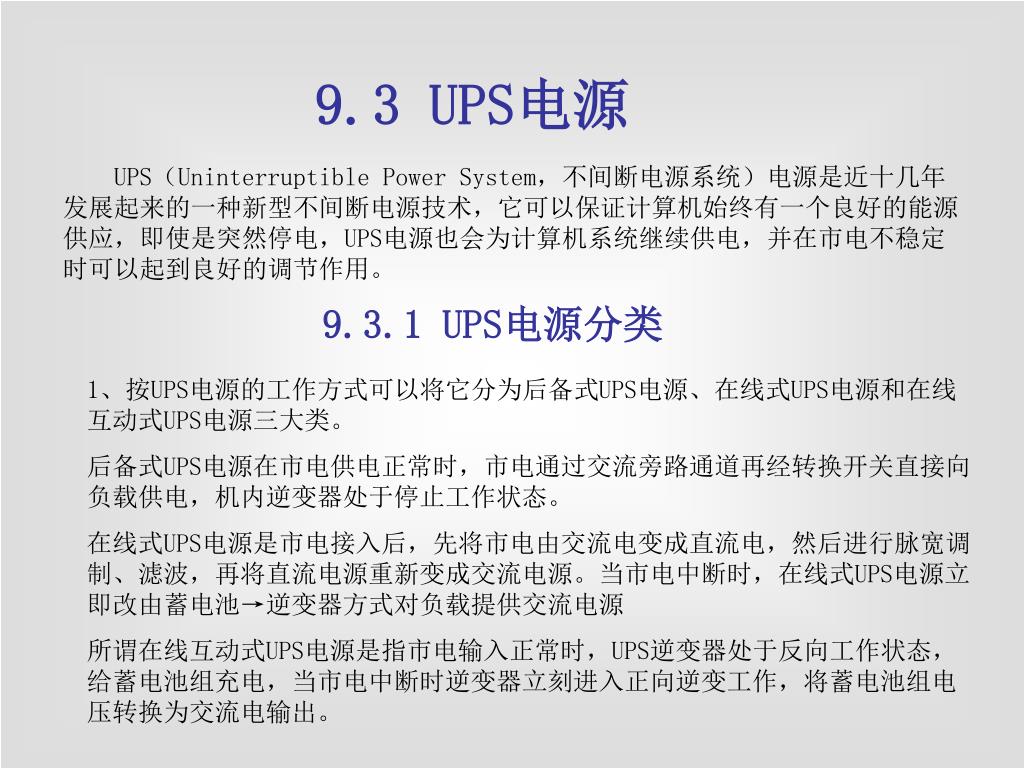

9.3 UPS电源 UPS（Uninterruptible Power System，不间断电源系统）电源是近十几年发展起来的一种新型不间断电源技术，它可以保证计算机始终有一个良好的能源供应，即使是突然停电，UPS电源也会为计算机系统继续供电，并在市电不稳定时可以起到良好的调节作用。 9.3.1 UPS电源分类 1、按UPS电源的工作方式可以将它分为后备式UPS电源、在线式UPS电源和在线互动式UPS电源三大类。 后备式UPS电源在市电供电正常时，市电通过交流旁路通道再经转换开关直接向负载供电，机内逆变器处于停止工作状态。 在线式UPS电源是市电接入后，先将市电由交流电变成直流电，然后进行脉宽调制、滤波，再将直流电源重新变成交流电源。当市电中断时，在线式UPS电源立即改由蓄电池→逆变器方式对负载提供交流电源 所谓在线互动式UPS电源是指市电输入正常时，UPS逆变器处于反向工作状态，给蓄电池组充电，当市电中断时逆变器立刻进入正向逆变工作，将蓄电池组电压转换为交流电输出。
9.3.1 UPS电源分类 2、按UPS电源的输出波形分类 按UPS电源的输出波形不同可以将UPS电源分为方波输出和正弦波输出两种。方波输出的UPS电源带负载的能力较差，如果负载过重，就会损坏负载电源滤波电容，尤其不能带电感性负载。正弦波输出的UPS电源的输出电压波形畸变度与负载的多少之间的关系没有方波输出电源那样明显，它的负载能力较强，可以带微电感性负载。 3、按UPS电源的后备时间分类 根据UPS电源的后备时间（即市电中断后，蓄电池的供电时间），可以将UPS电源分为标准型UPS电源和长效型UPS电源两种。标准型UPS电源后备供电时间较短，一般在5-15分钟左右。长效型UPS电源可以根据用户的需要，增大电池容量，延长后备时间，一般可以达到1-8小时左右的后备供电时间。
9.3.2 UPS电源的选购 选购一台合适的UPS电源，应从以下几个方面考虑。 1、UPS电源类型的考虑 一般个人电脑使用后备式UPS电源就足够了，在线式和在线互动式UPS电源都非常昂贵，适合于服务器或工作站上使用。 2、UPS电源后备供电时间上的考虑 根据用户的需要，如果停电时，用户只需要进行存盘、退出等操作，就可以考虑选购标准型UPS电源；如果停电后用户仍需要较长时间地运行计算机，那么就必须选购长效型的UPS电源。长效型UPS电源的价格要远高于标准型UPS电源。 3、UPS电源容量上的考虑 UPS电源容量用VA（伏安）来表示，即设备的电压乘以电流的值。 4、UPS电源蓄电池管理技术性能上的考虑 蓄电池是UPS电源的心脏，它决定着UPS电源性能的好坏。如果蓄电池失效，那么再好的UPS也无法提供后备电源。
