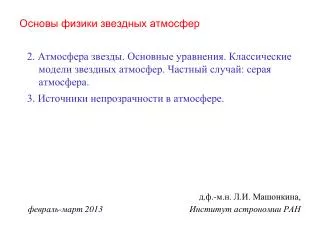

  1. Основы физики звездных атмосфер 2. Атмосфера звезды. Основные уравнения. Классические модели звездных атмосфер. Частный случай: серая атмосфера. 3. Источники непрозрачности в атмосфере. д.ф.-м.н. Л.И. Машонкина, февраль-март 2013 Институт астрономии РАН

  2. Атмосферазвезды — слой, откудаприходитнаблюдаемоеизлучение. Протяженность~длина свободного пробега фотонов: h ~ l = 1/χ, χλ = aλni, Например: излучение Солнца в видимом диапазоне связано с Н¯ aλ~ 10-18 см2, N ~ 1014,n (Н¯ )= 1010см-3, h ~ 1000 км, РадиусСолнца = 700000 км.

  3. корона, 1500000 К протуберанец, 10000 К хромосфера, 10000 К фотосфера, 6000 К Пример: солнечная атмосфера •корона (~ солн. радиуса): радиоизлучение, эмиссионные линии Fe XIV, Si VIII, Ni XV и др.‏ • хромосфера (1500 км): далекий УФ, ядра сильных линий(Ca II)‏ •фотосфера (500 км): видимый, ИК, ближний УФ, линии поглощения. Схема

  4. Пример: атмосфера звезды асимптотической ветви гигантов (АВГ) •пульсации, • ударные волны, • звездный ветер, • пылевая оболочка.

  5. Основные понятия Поле излучения • Интенсивность если нет стоков и источников энергии, то Iν не зависит от расстояния • Средняяинтенсивность(0-й момент интенсивности)‏ • Поток (1-й момент интенсивности)‏

  6. Взаимодействие излучения и вещества • 1) Коэффициент поглощения: • aν – на один атом (сечение)‏ • χν– на ед.объем • κν – на ед.массу • 2)Коэффициент излучения:

  7. Основная задача теории звездных атмосфер Определение распределения физических параметров температуры газового давления Модель атмосферы скорости движения напряженности магнитного поля Расчет выходящего излучения

  8. Модели атмосфер. Основные уравнения. Уравнения магнитной газодинамики Какие силы действуют? Уравнение переноса излучения i = 1, …, NL Уравнения кинетического равновесия Нет стоков и источников энергии. Механизмы переноса энергии? Магнитное поле? Источники непрозрачности?

  9. В общем виде задача о моделировании атмосферы звезды пока не решена. Далее будем понимать под атмосферой звезды слои, в которых формируется подавляющая часть интегрального потока. Последующие предположения и ограничения. 1. Механизмы переноса энергии Энергия переносится в атмосфере излучением и конвекцией.

  10. 2. Геометрия. Атмосфера состоит из • плоскопараллельных однородных слоев, если hatm /R << 1. Оценим • сферических однородных слоев, еслиhatm /R < 1 Солнце: H/R = 180/700000 << 1 Белый карлик: 0.25/ 7000 << 1 НЗ: 0.0000016/ 10 << 1 И у всех звезд ГП ! Mira:hatm /R ~ 0.56 Модель с однородными слоями - одномерная (1D).

  11. Насколькооправданопредположениеободнородности?Насколькооправданопредположениеободнородности? Sveden Vacuum Solar Telescope • Звездыклассов M-F • обладают конвективнойзоной. Size of area is ~65000 km • Наблюдения солнечнойгрануляции. • Размерыгранул:~1000 км, • разницатемператур: ~300 К, • вертикальноедвижение: ~1 км/с, • времяжизни: ~10 мин.

  12. •Проявления неоднородности малы в спектре Солнца как звезды • Асимметрия и сдвиги линий в спектре интенсивности Fe I 6082 в спектре центра диска Fe I 6082 в спектре всего диска HM model t= 1.0 km/s + макротурб. Схема образования асимметрии и сдвига линии в неоднородной атмосфере

  13.  Apзвезды: химическаянеоднородностьповерхности, обусловленная, вероятно, наличиеммагнитногополя сложнойконфигурации. Результаты моделирования напряженности и направления магнитного поля для HD 37776 (Kochukhov et al. 2011).  Быстрые ротаторы (Ве звезды).  Тесные двойные отклонение от сферичности + облучение второй звездой.

  14. 3. Динамика Статичные атмосферы (все звезды ГП ~ 90% всех звезд)‏ Движущиеся в режиме стационарного истечения, (А – О сверхгиганты, звездные ветры)‏ Гидродинамические атмосферы с конвекцией (звезды солнечного типа); пульсирующиеатмосферы (цефеиды, …); нестационарное расширение, ударные волны (оболочкиSN)‏

  15. 4. Термодинамика Статистическое равновесие (стационарные атмосферы)‏ Радиативныепроцессы: Ударныепроцессы: bound-free (b-f ) (е-, Н, молекулы)‏ фотоионизация, фоторекомбинацияионизация, рекомбинация автоионизация, диэлектроннаяперезарядка рекомбинация bound-bound (b-b): фотовозбуждение, возбуждение, вынужденноефотодевозбуждение, девозбуждение, спонтанныйпереход Локальные величины ! Нелокальные величины !

  16. Частный случай:полное термодинамическое равновесие (ПТР)‏ •детальныйбаланс в каждом переходе: •равновесное поле излучения: b-b: формулаБольцмана b-f: формулаСаха - статистический вес уровня i - энергия ионизации атома (иона) с уровня i

  17. Локальное термодинамическое равновесие (ЛТР)‏ Концентрации атомов– по формулам Больцмана и Саха при локальных Te и Ne Tion = Texc = Te При каких условиях предположение ЛТР удовлетворительно ? 1) в каждом переходе 2) Jv= Bv (Те) на всех частотах  детальный баланс Условия выполняются в глубоких слоях атмосферы

  18. Классическиемоделиатмосферы:▪ однородные (1D), ▪ статичные,▪ вращение, магнитное поле не влияют на структуру атмосферы. • Плоско-параллельные (ПП) модели: • T, P, Ne - как функции ••геометрическойглубиныz, или •лучевойконцентрацииm, (dm = -dz ) или •Росселандовойоптическойтолщины • Сферические 1D истатическиемодели: • областьприменимостиузкая, т.к.протяженность • почтивсегдасопровождаетсядинамическимиявлениями.

  19. 1. Уравнение переноса излучения  = cos  Поглощение:b-f переходы у всехатомов, ионов, молекул f-f переходы, рассеяние, b-b переходы. не зависит от направления ! Излучение: длятепловыхпроцессов (b-f, f-f)‏, дляизотропного, когерентного рассеяния, длянекогерентногорассеяния. вклад тепловыхпроцессов рассеяния - Функцияперераспределения

  20. Интегрально- дифференциальное уравнение • Оптическаятолщина: τν = ∫χνdz, τвсюдуфункциячастоты Функцияисточников: Sν = ην / χν Для тепловых процессов и когерентного рассеяния • Граничныеусловия • наповерхности: τν= 0, I(0, ) = 0  0 • =облучаемаяатм. • нижняяграница: = τ,I(τ, ) =  0 •  = ∞,

  21. Формальноерешениеуравнеия переноса (для слоя τ1 – τ2): Интенсивность и поток выходящегоизлучения, τ1 = 0, τ2 = ∞. Если определена функция источников, задача решена !

  22. Диффузионноеприближение – асимптотическоерешение • уравненияпереносаприτ >> 1. • •Iизотропноеполе, • •S()  B(T). Величинапотоказависитот градиентатемпературы.

  23. Type log g Main sequence star Sun Supergiants White dwarfs Neutron stars Earth 4.0 .... 4.5 4.44 0 .... 1 ~8 ~15 3.0 • 2.Уравнениегидростатическогоравновесия где Уравнениясохранениячислачастиц и заряда g = const, параметрмодели

  24. Fν = πFν = 4 πHν Потоки: полныйFν астрофизическийFν ЭддингтоновскийHν Сила лучистого давления gR = κmeanσ Teff4/c, ДляТомсоновскогорассеяния: κmean= σe/mH Длястабильнойатмосферы: g > gR. Эддингтоновскаясветимость - предельнаясветимостьдлязвездысостатичнойатмосферой.

  25. 3. Уравнение сохранения энергии Перенос энергии излучением - атмосфера в лучистом равновесии. Teff – параметр модели  Перенос энергии излучением и конвективными движениями. Критерий неустойчивости относительно появления конвекции (К. Шварцшильд)‏ А = 0.4 – 0.1

  26. Вывод критерия Шварцшильда Сила плавучести поддерживает движение, если Е – возмущенный элемент газа; r – окружающий газ (в лучистом равновесии) Предположим: 1) элемент – в равновесии с окружающим газом по давлению; 2) процесс – адиабатический.

  27. r А log 5000 Адиабатический и лучистыйградиенты в атмосфере Солнца Зона ионизации Н: -рост непрозрачности и рост r в диффузионном приближении При τ5000> 1 Конвекция переносит до 90% общего потока. Конвективный перенос энергии важен, если • есть зона ионизации Н; • располагается на  1. Grupp (2004)‏ В звездах F, G и более поздних.

  28. Классическая модель атмосферы звезды:▪ одномерная (1D), чаще всего, плоско-параллельная,▪ статичная,▪.в лучистом (и конвективном) равновесии. Основные уравнения: гидростатического равновесия, лучистого равновесия или лучистого и конвективного равновесия,  переноса излучения,  статистического равновесия, сохранения числа частиц, заряда. Ftot = F + Φconv

  29. [M/H] = log (M/H) - log (M/H)sun Параметрымодели: Tэфф, g, химическийсостав (часто[M/H])‏ Диапазонмоделирования: Тэфф = 900 – 500 000 К log g = 0 – 8 Длястабильнойатмосферы: [M/H] = 0.5 – (-5)‏

  30. Частный случай: Серая атмосфера – атмосфера, в которой коэффициент поглощения не зависит от частоты. χν= χ, τν = τ Введем интегральные величины: J(τ), H, S(τ)‏ Уравнение лучистого равновесия: J(τ) = S(τ)‏ Уравнение переноса: 0-й момент 1-й момент

  31. Решение в приближении Эддингтона • Входящее излучение, μ < 0: I(τ,μ) = Iin(τ)‏ • Выходящее излучение, μ ≥ 0: I(τ,μ) = Iout(τ)‏ • J() = ½ [Iout() + Iin()]; H() = ¼ [Iout() - Iin()]; • K() = 1/6 [Iout() + Iin()]  K() = 1/3 J() • Из 1-ого момента уравнения переноса:K() = H + const • J(0) = ½ Iout(0); H(0) = ¼ Iout(0); K(0) = 1/6 Iout(0) • const = K(0) = 2/3 H • S() = 3 K() = 3H( + 2/3)‏ • Функция источников – • линейная функция оптической глубины. • Точное решение: • S() = 3H( + q()), • q(0) = 1/√3, q(∞) = 0.710.

  32. Используем предположение ЛТР: Sν() = Bν(T), S() = B(T) = σT4/π, T = Teff (3/4  + 1/2)1/4 • σT4/π = 3σTeff4/4π ( + 2/3)‏ Следствия: •T = Teff на τ= 2/3, •S(τ = 2/3) = 4 H = F Поток определяется функцией источников на глубине τ = 2/3.

  33. Росселандово среднее Определим средний коэффициент поглощения так, чтобы 1-й момент уравнения переноса имел одинаковую форму для несерой и серой атмосфер. В глубоких слоях, Kν(τ) ≈ Bν(T) /3

  34. Росселандово среднее В глубоких слоях можно использовать решение для серой атмосферы: ▪Используется в качестве начального распределения при расчете несерой атмосферы. ▪ Используют при моделировании внутреннего строения звезд.

  35. Механизмы непрерывного поглощения в атмосферах звезд: •фотоионизацияH, He I, He II, H-, H2+,металлов; •свободно-свободное (f-f) поглощение ионовH, He, H-, металлов; • • рассеяние (Томсоновское, Рэлеевское); • • Комптоновское рассеяние; • • Поглощение влиниях.

  36. Сечения фотоионизации металлов • Проект Opacity Project • (TOPBASE, • http://vizier.u-strasbg.fr)‏ • Z = 1-14, 16, 18, 20, 26; • Ion = 1-24 Fe I

  37. Поглощение в линиях. -Блокировка излучения в фотометрических полосах (50 Å): с центром для Teff = 5000 K 8000 K 3646 Å 44% 15% 4032 Å30% 10% 5840 Å3% 4% Перераспределение излучения из у-ф в видимый и и-к диапазон Теоретические спектры Солнца без учета линий (сплошная), с учетом линий Н (пунктир), с учетом 57 млн. линий.

  38. Роль разных источников поглощения в зависимости от параметров звезды Низкая концентрация при Т < 7000 K  = 3000 – 10000 Å b-f:H I n = 2, 3, 4; E2 = 10.2 eV; He In = 2, 3, 4; E2 = 19.7 eV; He IIn = 4, 5; E4 = 51 eV; H- ion = 0.76 eV; f-f: Рассеяние: Томсоновское – нужны свободные электроны; Рэлеевское – нужны атомы Н и Не, молекулы. Существует при 4500 < Т < 7000 i0 = 3

  39.  = 3000 – 10000 Å Доминирующие источники. Солнце (Teff = 5780 K): H- • Вега (Teff = 10 000 K): Hb-f • 10 Lac (Teff = 35 000 K): • томсоновское рассеяние и • Hb-f

  40. Ультрафиолет, λthr < 3000 Å Солнце: b-fпоглощение металлов доминирует  HD122563, 4600 / 1.5 / -2.5 Рэлеевское рассеяние доминирует 

  41. Сравнение модельных спектров со спектром АЧТ доминирует H(b-f)‏ Солнце: доминирует Н- (b-f + f-f) Комптон. рассеяние доминирует НЗ: Teff= 2 107 K,log g = 14.2

  42. Точность представления реальных атмосфер1. Солнечный спектр Вклад хромосферы  не-ЛТР ЛТР (Allende Prieto et al. 2003)‏ MAFAGS-OS (Grupp, 2004)

  43. 2. Спектр Веги(Тэфф = 9550К, log g = 3.95, [Fe/H] = -0.5) Вывод Одномерные, статичные модели атмосфер дают успешные предсказания непрерывных и линейчатых спектров для большинства объектов. Hauschildt et al. 1999 (PHOENIX)‏

  44. Потемнение диска к краю I(λ,μ)/I(λ,μ=1)‏ - указывает на рост температуры вглубь, - различно на разных λ, - служит для проверки теоретических моделей. Снимок Солнца. μ = cos θ; μ= 1 для центра диска.

  45. Солнце: потемнение диска к краю, I(λ,μ)/I(λ,μ=1)‏ Наблюдения:Pierce & Slaughter (1977); Pierce et al. (1977) Расчеты:Grupp (2004)‏ Теоретические 1D модели не воспроизводят  потемнение диска к краю на разных длинах волн;  профили линий в спектрах интенсивности, особенно при  < 1 MAFAGS-OS, теоретическая HM74, полуэмпирическая

  46. Примеры. Солнечная атмосфера: • фотосфера - видимый, и.-к., у.-ф. (λ > 1600 Å), протяженность h ~ l = 1/χ, χλ = aλ ni, aλ~ 10-18 см2, N ~ 1014-1017 ni = 1010-1013см-3, h ~ 500 км, H = RgasT/μ g ≈ 180 км. • хромосфера - у.-ф. (λ < 1600 Å), ядра резонансных линий (H, K Ca II), эмиссионные линии (He I 5876 Å), протяженность ~ 1500 км, • корона – радиоизлучение, эмиссионные линии (Fe XIV 5303 Å)‏ протяженность ~ RSun
