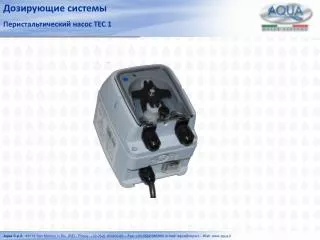

Дозирующие системы Перистальтический насос TEC 1

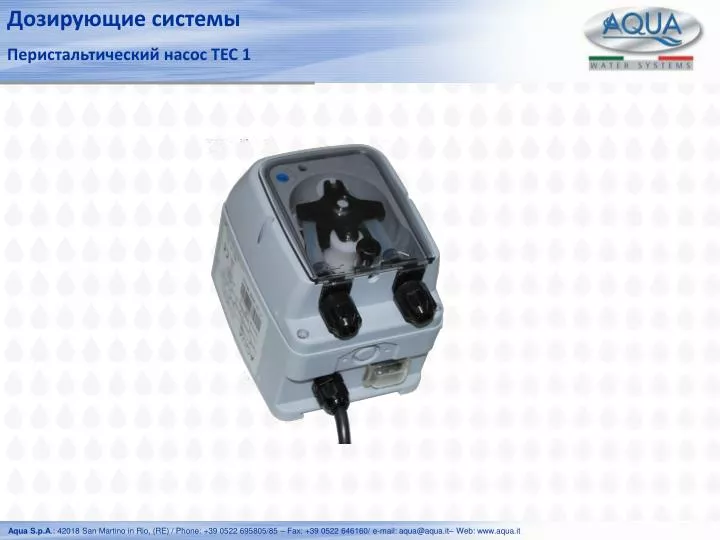

1. Дозирующие системы Перистальтический насос TEC 1

2. Дозирующие системы Перистальтический насос TEC 1 Регулирующий триммер Насос для ополаскивателя Светодиод Дозирование по объему регулируется триммером. Силиконовый патрубок Технические характеристики: Напряжение: отсети 24-240 В 50/60 Гц Патрубок: силикон или тайгон (по требованию) Регулируемый расход: от 0 до 1 л / чпри 3 бар Сопротивление давлению (максимальное): 3 бар Класс защиты: IP65 Кабельпитания: 2 м Выключатель Кабель питания

3. Дозирующие системы Перистальтический насос TEC 1T Регулирующий триммер Насос для ополаскивателя Светодиод Дозирование по временирегулируется триммером. Силиконовый патрубок Технические характеристики: Напряжение: отсети 24-240 В 50/60 Гц Патрубок: силикон или тайгон (по требованию) Постоянный расход: 1 л / чпри 3 барах Регулируемое время:от 1 до 30 сек Сопротивление давлению (максимальное): 3 бар Класс защиты: IP65 Кабель питания: 2 м Выключатель Кабель питания

4. Дозирующие системы Перистальтический насос TEC 4

5. Дозирующие системы Перистальтический насос TEC 4 Регулирующий триммер Светодиод Насос для моющего средства Сантопреновый патрубок Дозирование по объему регулируется триммером. Технические характеристики: Напряжение: от сети 24-240 В 50/60 Гц Патрубок: Сантопрен Регулируемый расход: от 0 до 4 л / чпри 0,1 бар Сопротивление давлению (максимальное): 0,1 бар Класс защиты: IP65 Кабель питания: 2 м Выключатель В наличии модели TEC 6 и TEC 10, с расходом соответственно на 6 и 10 л / ч Кабель питания

6. Дозирующие системы Перистальтический насос TEC 2TT Триммер регулирования времени загрузки Триммер регулирования времени реинтеграции Насос для моющего средства Светодиод Дозирование по объему и времени регулируется триммером. Сантопреновый патрубок Технические характеристики: Напряжение: от сети 24-240 В 50/60 Гц Патрубок: Сантопрен Постоянный расход: 4 л/чпри 0,1 бар Время загрузки: от 1 до 240 сек Время реинтеграции: от 1 до 30 сек Сопротивление давлению (максимальное): 0,1 бар Класс защиты: IP65 Кабель питания: 2 м Функциональные характеристики: Если сигнал ополаскивания работает более 30 сек насос автоматически переходит к стадии начальной загрузки. Выключатель Кабель питания реинтеграции Кабель питания начальной загрузки В наличии модели TEC 6 и TEC 10, с расходами соответственно 6 и 10 л / ч

7. Дозирующие системы Перистальтический насос TEC 2TV Триммер регулирования скорости реинтеграции Триммер регулирования времени загрузки Насос для моющего средства Светодиод Дозирование по времени и объему регулируется триммером. Сантопреновый патрубок Технические характеристики: Питание: от сети 24-240 В 50/60 Гц Патрубок: Cантопрен Постоянный расход начальной загрузки: 4 л / ч при 0,1 бар Время загрузки: от 1 до 240 сек Pегулируемый расход ополаскивания: от 0 до 4 л / ч при 0,1 бар Сопротивление давлению (максимальное): 0,1 бар Класс защиты: IP65 Кабель питания: 2 м Функциональные характеристики: Если сигнал ополаскивания работает более 30 cек насос переходит к стадии начальной загрузки. Выключатель Кабель питания реинтеграции Кабель питания начальной загрузки В наличии модели TEC 6 и TEC 10, c расходом соответственно 6 и 10 л / ч

8. Дозирующие системы Перистальтический насос TEC 2VV Триммер регулирования времени загрузки Триммер регулирования скорости реинтеграции Насос для моющего средства Светодиод Дозирование по объему регулируется триммером. Сантопреновый патрубок Технические характеристики: Питание: от сети 24-240 В 50/60 Гц Птарубок: Сантопрен Регулируемый расход начальной загрузки: от 0 до 4 л/ч при 0,1 бар Регулируемый расход полоскания: от 0 до 4 л/чпри 0,1 бар Сопротивление давлению (максимальное): 0,1 бар Класс защиты: IP65 Кабель питания: 2 м Функциональные характеристики: Если сигнал ополаскивания работает более 30 сек, насос переходит к стадии начальной загрузки. Выключатель Кабель питания реинтеграции Кабель питания начальной загрузки В наличии модели TEC 6 и TEC 10, с расходом соответственно 6 и 10 л / ч

9. Дозирующие системы Двойные системы DET1, DET2 и DET3

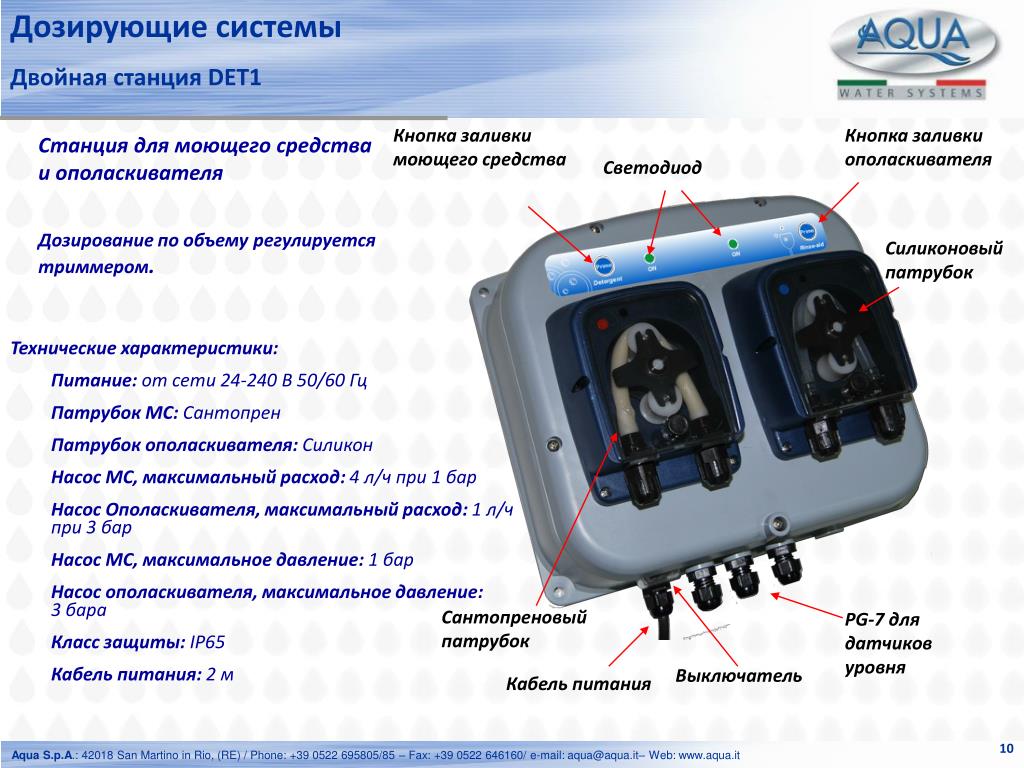

10. Дозирующие системы Двойная станция DET1 Кнопка заливки моющего средства Кнопка заливки ополаскивателя Станция для моющего средства и ополаскивателя Светодиод Дозирование по объему регулируется триммером. Силиконовый патрубок Технические характеристики: Питание: от сети 24-240 В 50/60 Гц Патрубок МС: Сантопрен Патрубок ополаскивателя: Силикон Насос МС, максимальный расход: 4 л/чпри 1 бар Насос Ополаскивателя, максимальный расход: 1 л/ч при 3 бар Насос МС, максимальное давление: 1 бар Насос ополаскивателя, максимальное давление:3 бара Класс защиты: IP65 Кабель питания: 2 м Сантопреновый патрубок PG-7 для датчиков уровня Выключатель Кабель питания

11. Дозирующие системы Двойная станция DET2 Станция для моющего средства и ополаскивателя Кнопка заливки моющего средства Кнопка заливки ополаскивателя Светодиод Дозирование по времени и объему для моющего средства, только по объему для ополаскивателя. Силиконовый патрубок Технические характеристики: Питание: от сети 24-240 В 50/60 Гц Патрубок насоса МC: Сантопрен Патрубок насоса ополаскивателя: Силикон Насос МС, максимальный расход: 4 л/чпри 1 бар Насос ополаскивателя, максимальный расход:1 л/чпри 3 бар Насос МС, максимальное давление: 1 бар Насос ополаскивателя, максимальное давление: 3 бар Класс защиты: IP65 Кабель питания: 2 м Время начальной загрузки: от 0 до 120 сек. Сантопреновый патрубок PG-7 для датчиков уровня Выключатель Кабель питания загрузки Кабель питания Полоскания

12. Дозирующие системы Двойная станция DET3 Станция для моющего средства и ополаскивателя Кнопка заливки моющего средства Кнопка заливки ополаскивателя Светодиод Дозирование по времени и по объему для МС, только по объему для ополаскивателя. Технические характеристики: Питание: от сети 240 В 50/60 Гц Патрубок насоса МС: Сантопрен Насос ополаскивателя: Электромагнитный Насос МС, максимальный расход: 4 л/ч @ 1 бар Насос Ополаскивателя, максимальный расход: 1 л/ч @ 5 бар Насос Ополаскивателя, максимальное давление: 1 бар Насос Ополаскивателя, максимальное давление: 5 бар Класс защиты: IP65 Кабель питания: 2 м Время начальной загрузки: от 20 до 120 сек. либо от 60 до 360 сек. Pompa elettromagnetica Сантопреновый патрубок PG-7 для датчиков уровня Выключатель Кабель сигнала ополаскивания Кабель сигнала загрузки Кабель питания

13. AQUA DET 4 Компания АКВА СпА с гордостью представляет первую полностью цифровую дозирующую станцию для посудомоечных машин AКВА ДЕТ 4 Rev. 1.1 – 13/11/2009

14. AQUA DET 4 Технические характеристики Насос МС Патрубок: Сантопрен Расход (макс.): 10 л / чпри 0,1 бар Сопротивление давлению (макс): 0,1 бар Насос ополаскивателя и дезинфицирующего средства Патрубок: Силикон (по требованию - Тайгон) Расход (макс): 1,5 л / чпри 3 барах Сопротивление давлению (макс): 3 бара Электромагнитный насос ополаскивателя Уплотнительные кольца из Витона Расход (макс): 1 л / чпри 8 барах Сопротивление давлению (макс): 8 бар

15. AQUA DET 4 Другие характеристики • Два диапазона рабочего режима (только в работе с датчиком) • Возможность программирования времени начала и конца второго диапазона работы обеспечивает задание другого уровня концентрации моющего средства, например, первый – для посуды после завтрака, а второй – для остальной посуды. • Ручная активация дозирования МС для начальной загрузки (только в работе с датчиком) • Нажимая кнопкув течение 3 сек можно активировать насос МС для запуска начальной загрузки. Данная операция полезна в конвейерных посудомоечных машинах без электроклапана начальной загрузки. • Во избежание передозированияМС данную операцию рекомендуется применять не более 2 раз в день с промежутком между активациями не менее 1 часа. • Наличие датчика - Отсутствие датчика (только в работе с датчиком) • Возможность программирования смены статуса станции при наличии датчика и его отсутствии. Рекомендуется в случае проблем с измерением водопотока.

16. AQUA DET 4 Разносторонность • МОЮЩЕЕ СРЕДСТВО • Дозирование программируется по времени, скорости и водопотоку(с датчиком). • Есть модель с электроклапаном для дозирования порошковых средств. • ОПОЛАСКИВАТЕЛЬ • Дозирование программируется по времени и по скорости. • Есть модель с электромагнитным насосом для дозирования при сопротивлении давлением свыше 3 бар. • ДЕЗИНФИЦИРУЮЩЕЕ СРЕДСТВО – (система с 3 насосами) • Дозирование программируется по времени и по скорости.

17. Меню установок AQUA DET 4 • Данное меню осуществляет следующие операции: • Выбор языка (Английский, Итальянский, Французский и Испанский). • Восстановление заводских параметров. • Установка даты и времени. • Установка названия компании клиента. • Установка телефонного номера сервисного центра. • Установка пароля. • Установка работы выходного реле (закрыт насос МС, закрыт с насос ополаскивателя, закрыто с сигнализацией и открыто с сигнализацией). • Включение/Выключение датчика температуры. • Установка температурного режима. • Включение/Выключениеавтоматического переключения режима Наличие датчика/Отсутствие датчика (только в режиме с датчиком). • Тестирование входных сигналов CHARGE, RINSE и WASH. • Тестирование сигналов уровня. • Установка фильтра входных сигналов CHARGE, RINSE и WASH (только в режиме циклического power&run). Назад

18. Меню регулировки AQUA DET 4 • Данное меню регулирует расход средств насосами и работу в импульсном режиме. • Регулировка расхода средства насосом МС за 60 сек. • Регулировка расхода средства насосом ополаскивателя за 60 сек. • Регулировка расхода насосом дезинфицирующего средства за 60 сек. • Установка литража на импульс для импульсного режима. • Станция сохраняет в памяти дату последней калибровки по каждому насосу. Назад

19. 7. Варианты монтажных схем

20. Установка Электроподключение • 1 рабочая камера с 1 электроклапаном Моющее средство TEC-4 (скорость) TEC-2TT (скорость-время) TEC-2TV (время-скорость) TEC-2VV (скорость-cкорость) Ополаскиватель TEC-1 (скорость) TEC-1T (время)

21. Установка Электроподключение • 1 рабочая камера с 2 электроклапанами Моющее средство TEC-2TT (время-время) TEC-2TV (время-скорость) TEC-2VV (скорость-скорость) Ополаскиватель TEC-1 (скорость) TEC-1T (время)

22. Установка Водопроводное подключение Моющее средство Ополаскиватель

23. Установка Электроподключение – DET1 • 1 рабочая камера с 1 электроклапаном Переключатели 1 – Зуммер ON/OFF 3 – Лимит ополаскивателя 30 сек Триммер скорости МС Триммер скорости ополаскивателя

24. Установка Электроподключение– DET2 • 1 рабочая камера с 2 электроклапанами Переключатели 1 – Зуммер ON/OFF 3 – Посудомоечные машины с постоянным циклом/конвейерные Триммер скорости МС (восстановление) Триммер скорости ополаскивателя Триммер времени МС (загрузка)

25. Установка Электроподключение – DET3 • 1 рабочая камера с 2 электроклапанами Переключатели 1 – Зуммер ON/OFF 2 – Посудомоечная машина с постоянным циклом/конвейерная 3 – 20-120сек/60-360сек (время загрузки) 5 – Постоянное восстановление/циклическое on-off Триммер времени МС (загрузка) Триммер времени on МС (восстановление) Триммер скорости МС или времени off (восстановление) Триммер скорости ополаскивателя

26. Установка Водопроводное подключение Моющее Средство Ополаскиватель

27. 8. РАСЧЕТ ДОЗИРОВАНИЯ

28. Расчет времени и скорости • 1 рабочая камера с 1 электроклапаном Посудомоечная машина Камера: 18 л Время нач. загрузки: 150 сек Полоскание: 3 л Время полоскания: 18 сек TEC-2TT 4 л/ч Расход: 4000:3600= 1,1 мл/сек Время загрузки: 72:1,1= 65 сек Время полоскания: 12:1,1= 11 сек TEC-1T 1 л/ч Расход: 1000/3600= 0,28 мл/сек Время полоскания: 0,3:0,28= 1 сек TEC-4 4 л/ч Расход: 72:150= 0,48 мл/сек Скорость: 0,48:1,1*100= 43% Расход: 12:18= 0,67 мл/сек Скорость: 0,67:1,1*100= 61% TEC-1 1 л/ч Расход: 0,3:18= 0,017 мл/сек Скорость: 0,017/0,28*100= 6% Требуемое дозирование МС*: 4 гр/л Ополаскиватель*: 0,1 гр/л Моющее средство Загрузка: 18x4= 72 гр Полоскание: 3x4=12 гр В этом случае необходимо выбрать какую именно скорость вы хотите установить , обычно устанавливается скорость полоскания Ополаскиватель Полоскание: 3x0,1=0,3 гр (*) Из расчета веса МС и ополаскивателя равных 1, т.е. весу воды

29. Расчет времени и скорости • 1 рабочая камера с 2 электроклапанами Посудомоечная машина Камера: 18 л Время нач. загрузки:150 сек Полоскание: 3 л Время полоскания: 18 сек TEC-2TT 4 л/ч Расход: 4000:3600= 1,1 мл/сек Время загрузки: 72:1,1= 65 сек Время полоскания: 12:1,1= 11 сек TEC-1T 1 л/ч Расход: 1000/3600= 0,28 мл/сек Время полоскания: 1,5:0,28= 5 сек TEC-2VV 4 л/ч Расход: 72:150= 0,48 мл/сек Скорость: 0,48:1,1*100= 43% Расход: 12:18= 0,67 мл/сек Скорость: 0,67:1,1*100= 61% TEC-1 1 л/ч Расход: 1,5:18= 0,08 мл/сек Скорость: 0,08/0,28*100= 28% Требуемое дозирование МС*: 4 гр/л Ополаскиватель*: 0,5 гр/k Моющее средство Загрузка: 18x4= 72 гр Полоскание: 3x4=12 гр TEC-2TV 4 л/ч Расход: 72:150= 0,48 мл/сек Время загрузки: 72:1,1= 65 сек Расход: 12:18= 0,67 мл/сек Скорость: 0,67:1,1*100= 61% Ополаскиватель Полоскание: 3x0,5=1,5 гр (*) Из расчета веса МС и ополаскивателя равных 1, т.е. весу воды

30. 9. УСТРАНЕНИЕ ПРОБЛЕМ

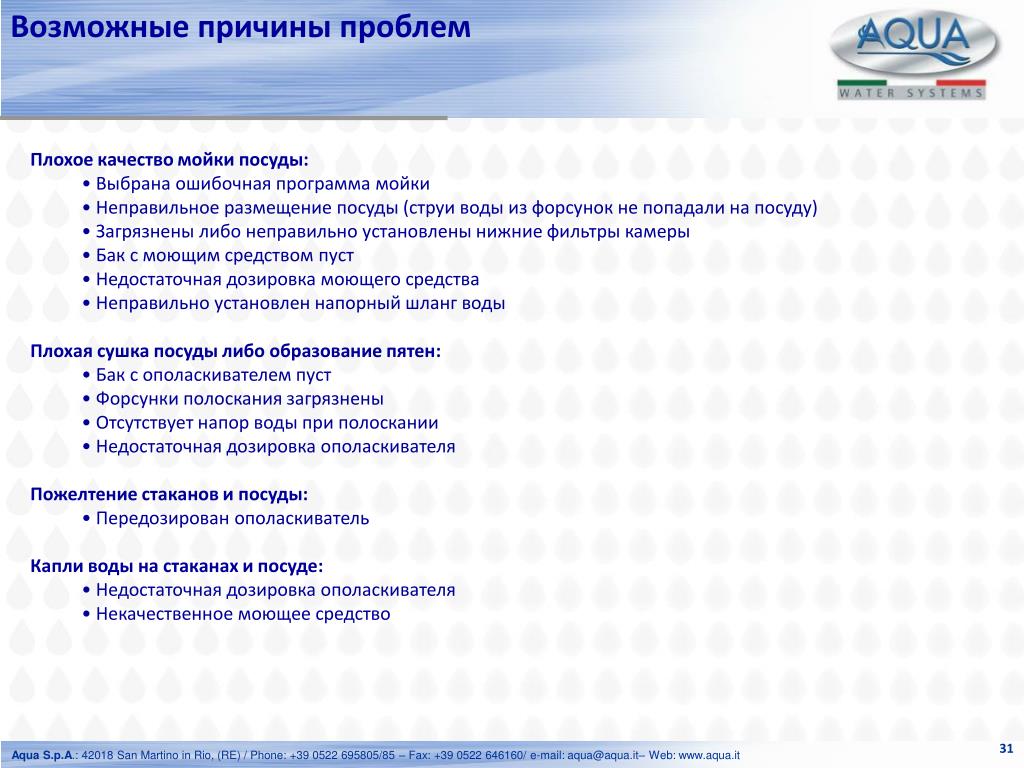

31. Возможные причины проблем • Плохое качество мойки посуды: • Выбрана ошибочная программа мойки • Неправильное размещение посуды (струи воды из форсунок не попадали на посуду) • Загрязнены либо неправильно установлены нижние фильтры камеры • Бак с моющим средством пуст • Недостаточная дозировка моющего средства • Неправильно установлен напорный шланг воды • Плохая сушка посуды либо образование пятен: • Бак с ополаскивателем пуст • Форсунки полоскания загрязнены • Отсутствует напор воды при полоскании • Недостаточная дозировка ополаскивателя • Пожелтение стаканов и посуды: • Передозирован ополаскиватель • Капли воды на стаканах и посуде: • Недостаточная дозировка ополаскивателя • Некачественное моющее средство
