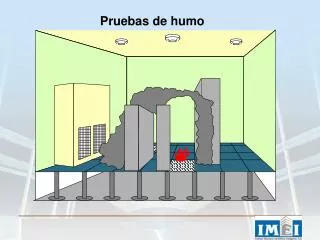

  1. Pruebas de humo

  2. 3.- SISTEMAS DE SEGURIDAD

  3. SISTEMAS DE SEGURIDAD EN DATA CENTERS • Sistema de CCTV • Acceso al complejo • Perimetral • En interior del Data Center • Sistema de Control de Accesos • Acceso al complejo • Peatonal y Vehicular. • Acceso al Data Center • Peatonal. • Sistemas de Intrusión ( Perimetral ) • Cerca electrificada. • Cable Microfonico. • Beams Perimetrales

  4. SISTEMA DE CCTV

  5. OBJETIVO • ACCESO AL COMPLEJO : Los Data Centers deben de contar con el sistema de circuito cerrado de televisión cubriendo los accesos vehiculares y peatonales, de tal forma que las personas como los vehículos puedan ser identificados y registrados. • CCTV PERIMETRAL: Las cámaras perimetrales deben operar con preposiciones programadas y sistemas de detección de movimiento para supervisión de la periferia. • CCTV EN EL INTERIOR DEL DATA CENTER: Las cámaras móviles operan con preposiciones y con cámaras fijas de referencia para la detección oportuna de algún cambio de estado y seguimiento automático tanto en pasillos principales como en el interior del Data Center.

  6. SISTEMA DE CCTV DVR DVR DVR Monitor Matricial Monitor Monitor Joystick Joystick

  7. SISTEMA DE CCTV Modos de Grabación Manual, Alarmas y Movimiento

  8. Grabación por Itinerario: • Por Día, Fin de Semana y Diario • Itinerarios Programables. • Grabacion en diversas calidades: • Alta, Media y Baja, numero de cuadros por segundo por cámara, de esto depende el tiempo de almacenamiento en disco duro. • Búsqueda de Archivo (Reproducción): • Filtro de Búsqueda Avanzados - (Día, Cámara, Movimiento y Alarmas) • Grabación Ininterrumpida en el Modo de Vista de Revisión o en Vivo • Revision via red LAN o WAN en tiempo real como de las grabaciones

  9. SISTEMA DE CONTROL DE ACCESOS

  10. OBJETIVO • ACCESO AL COMPLEJO : Contar con un registro de todas las personas o vehiculos autorizados que entren al complejo, asi como evitar que cualquier persona o vehiculo no autorizado puedan entrar. • ACCESO AL DATA CENTER: Delimitar el acceso de personas al data center mediante sistemas de tarjetas y biométricos de huella digital o de iris.

  11. SISTEMA DE CONTROL DE ACCESOS Comunicacion 485 Red Ethernet Wiegand Estación de trabajo Software accesos y biometricos Lectora de proximidad Doble condición para validar el acceso Barrera Vehicular con poncha llantas Electroiman 1200lb Boton para apertura de puerta Contactos magneticos

  12. SISTEMA DE CONTROL DE ACCESOS Lectora Iris Controlador Biometrico Estación de trabajo Software accesos y biometricos Lectora de proximidad Lectora de proximidad Doble condición para validar el acceso Barrera Vehicular con poncha llantas Electroiman 1200lb Boton para apertura de puerta Contactos magneticos

  13. SISTEMAS DE INTRUSION

  14. OBJETIVO • Evitar el acceso a personas no autorizadas. • Notificar oportunamente intentos de intrusión. • Mantener a los intrusos fuera de las áreas sensitivas

  15. CERCA ELECTRIFICADA • Paneles de control con contactos secos para conexión al sistema. • Descarga Pulsante de 15,000 a 20,000 VDC. • Alarma en caso de corte de alambres. • Ofrece una barrera física. • Detección por Zonas, conectado al sistema central

  16. CABLE MICROFONICO • Paneles de control por zonas y conexión en red. • Detección por movimiento de cerca ( corte, levantamiento, escalar). • Cobertura de hasta 300 mts x zona. • Inputs y Outputs auxiliares. • Audio opcional. • Sistema grafico.

  17. CABLE SENSOR DE CAMPO ELECTROMAGNETICO • Paneles de control por zonas y conexión en red. • Detección por modificación del campo electromagnético. • Requiere una franja de 5 mts de ancho libre de construcciones. • Cobertura de hasta 400 mts x zona. • Inputs y Outputs auxiliares. • Sistema grafico.

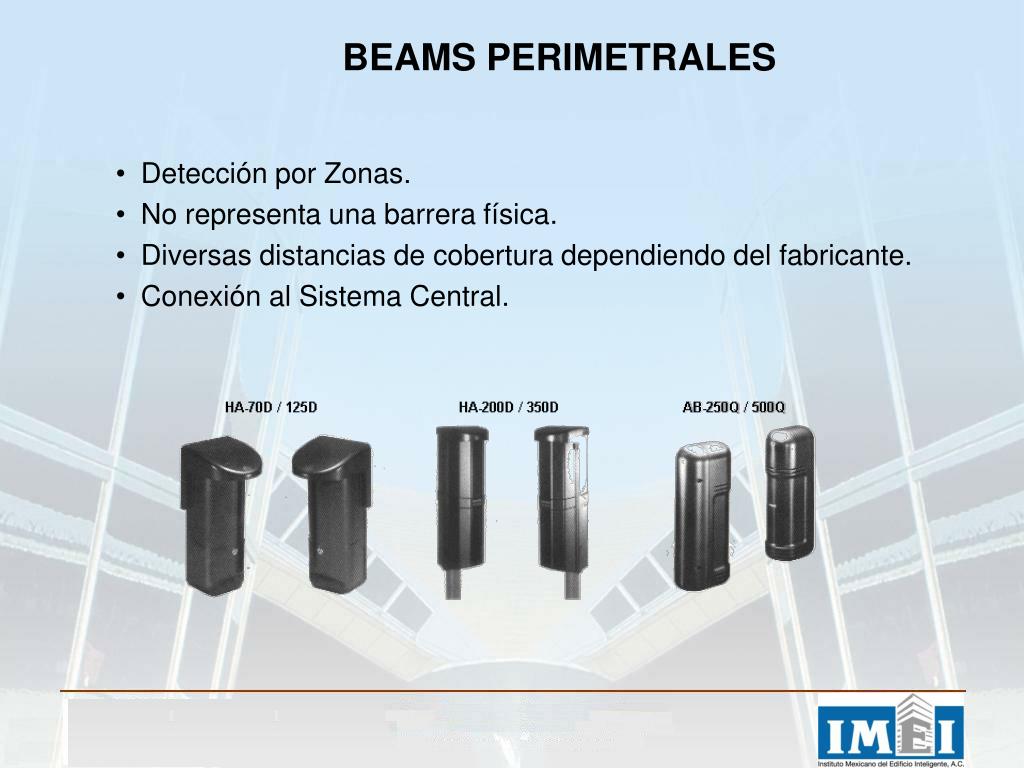

  18. BEAMS PERIMETRALES • Detección por Zonas. • No representa una barrera física. • Diversas distancias de cobertura dependiendo del fabricante. • Conexión al Sistema Central.

  19. SISTEMA DE INTRUSIÓN RED ETHERNET CONTROLADOR CERCA ELECTRIFICADA Estación de trabajo accesos e intrusion CONTROLADOR INPUTS CABLE MICROFONICO BEAMS TECLADO CONTROLADOR I/O
