Különböző médiaelemek feldolgozása

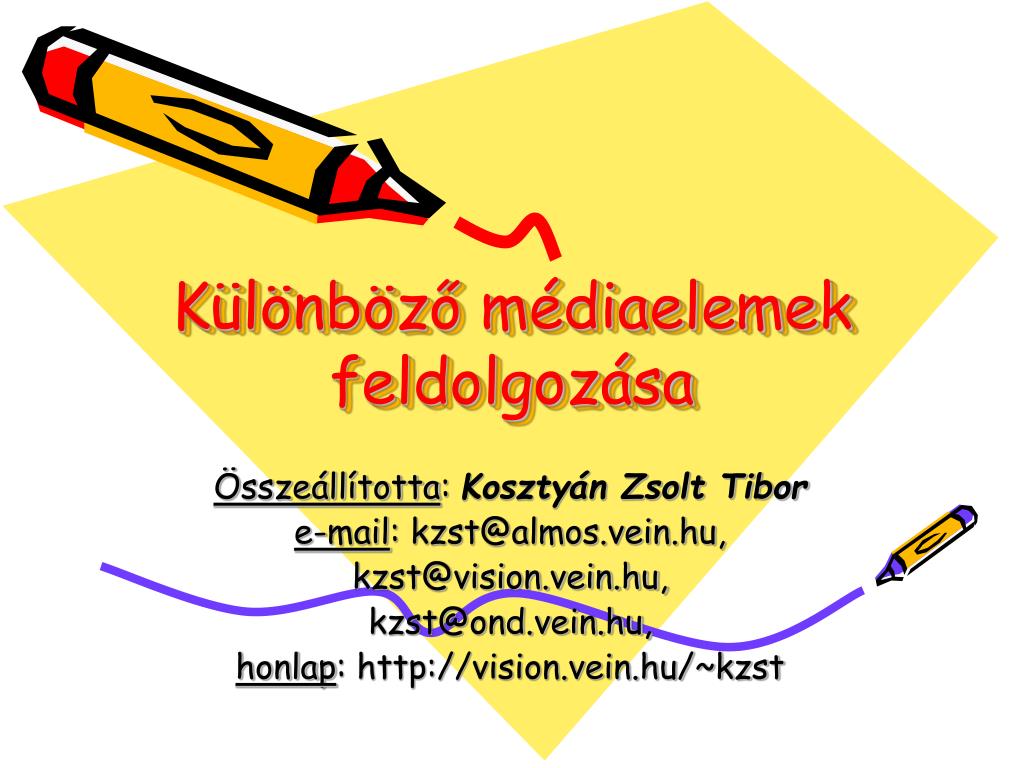

1. Különböző médiaelemek feldolgozása Összeállította: Kosztyán Zsolt Tibor e-mail: kzst@almos.vein.hu, kzst@vision.vein.hu, kzst@ond.vein.hu, honlap: http://vision.vein.hu/~kzst

2. Digitális videotechnika -Színes TV rendszerek • NTSC (National Television Standard Comitee) /1949 USA/ • Képváltás: 29,97 képkocka/s = 59,94 félkép/s • Sorok száma: 525 sor/váltottsoros • Képarány 4:3 => függőleges felbontás: 525*4/3=700 képpont

3. Digitális videotechnika -Színes TV rendszerek • SECAM (SÉquential Couleur Avec Memoire) /1957 Francia ország: Henry de France/ • Képváltás: 25 képkocka/s = 50 félkép/s • Sorok száma: 625 sor/váltottsoros (egyik változata 819 sort definiál) • Képarány 4:3 => függőleges felbontás: 625*4/3=833,3 = kb. 833 képpont (819*4/3=1092 képpont)

4. Digitális videotechnika -Színes TV rendszerek • PAL (Phase Alternation Line) /1961 NSZK Walter Bruch/ • Képváltás: 25 képkocka/s = 50 félkép/s • Sorok száma: 625 sor/váltottsoros (ebből 575 látszik) • Képarány 4:3 => függőleges felbontás: 575*4/3=766,6 = kb. 766 képpont • (Létezik egy PAL-M változat, mely az Európában állomásozó amerikai hadsereg számára lett kifejlesztve. Paraméterei a képváltás kivételével (29,97 kép/s) megegyeznek a PAL-rendszerrel.)

5. Digitális videotechnika -Színes TV rendszerek • D2-MAC (Doubinary Multiplexed Analogue Components) • Közbenső megoldás a HDTV és a mai televíziózás között • Képváltás: 25 képkocka/s = 50 félkép/s • Sorok száma: 625 sor/váltottsoros (ebből 574 látszik) • Képarány 4:3, 16:9

6. Digitális videotechnika -Színes TV rendszerek • HDTV (High Definition Television) • 2, 3m nézési távolság 45o-os vízszintes látószög esetén • Képarány: 16:9 • 1100 aktív sor, soronként legalább 1900 képpont • 100 Hz képváltási frekvencia • Kompatibilitás: konverterek segítségével

7. Digitális videotechnika -Analóg videoanyagok lejátszása • Videoillesztő kártyák • Képernyő számára analóg videojelet állít elő • A képernyőt egy kiváló minőségű TV-készülékké alakítja Előnye: • Kevés az erőforrásigénye (grafikus kártya megkerülése) Hátránya: • Nem lehet képkockasorokat későbbi felhasználásra rögzíteni

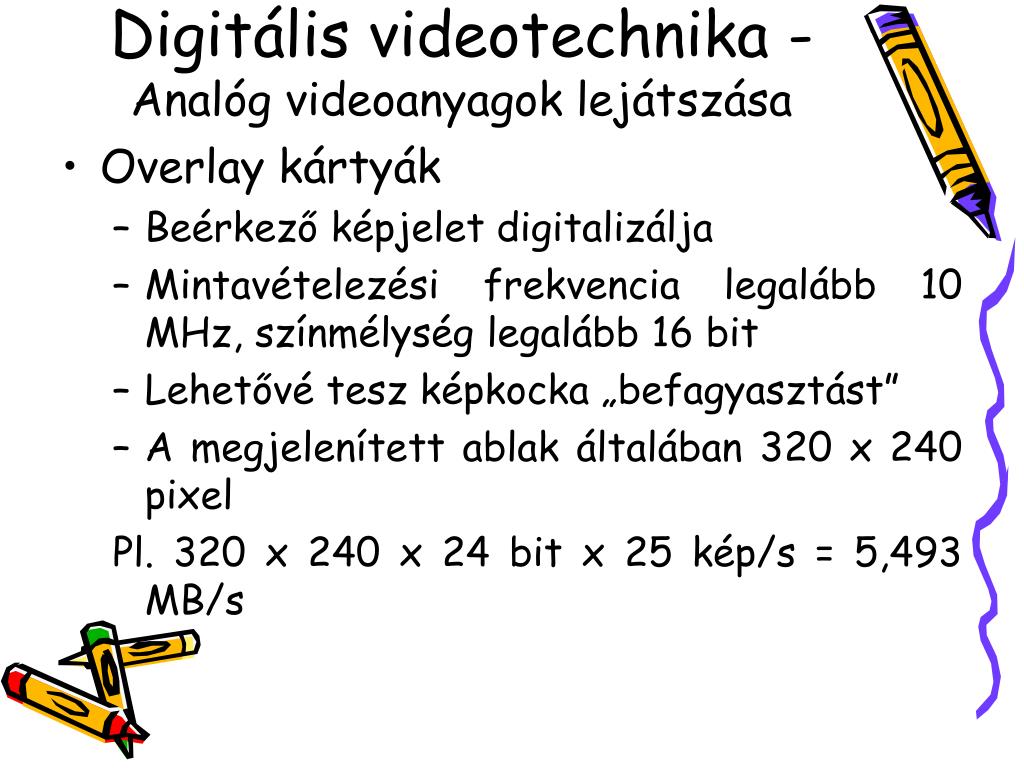

8. Digitális videotechnika -Analóg videoanyagok lejátszása • Overlay kártyák • Beérkező képjelet digitalizálja • Mintavételezési frekvencia legalább 10 MHz, színmélység legalább 16 bit • Lehetővé tesz képkocka „befagyasztást” • A megjelenített ablak általában 320 x 240 pixel Pl. 320 x 240 x 24 bit x 25 kép/s = 5,493 MB/s

9. Videojelek digitalizálása Leképzés Mintavételezés Kvantálás

10. Videodigitalizáló kártyák • Video, esetleg Audio jel digitalizálása • Tömörítés • Szoftveresen • Hardveresen • Tömörített formátum • DVI (Digital Video Interactive) • MPEG (1,2) (Moving Picture Experts Group) • M-JPEG (Motion JPEG)

11. Videoállományok tömörítése • Tömörítés/kibontás szempontjai • Hatékonyság • Sebesség • Tömörítési arány • Minőség • A tömörítés során csökkenteni kell: • Pszichovizuális • Pszichoakusztikus • Kódolási redundanciát Az egyes képkockák nem függetlenek egymástól, hanem közöttük kapcsolat (korreláció) van

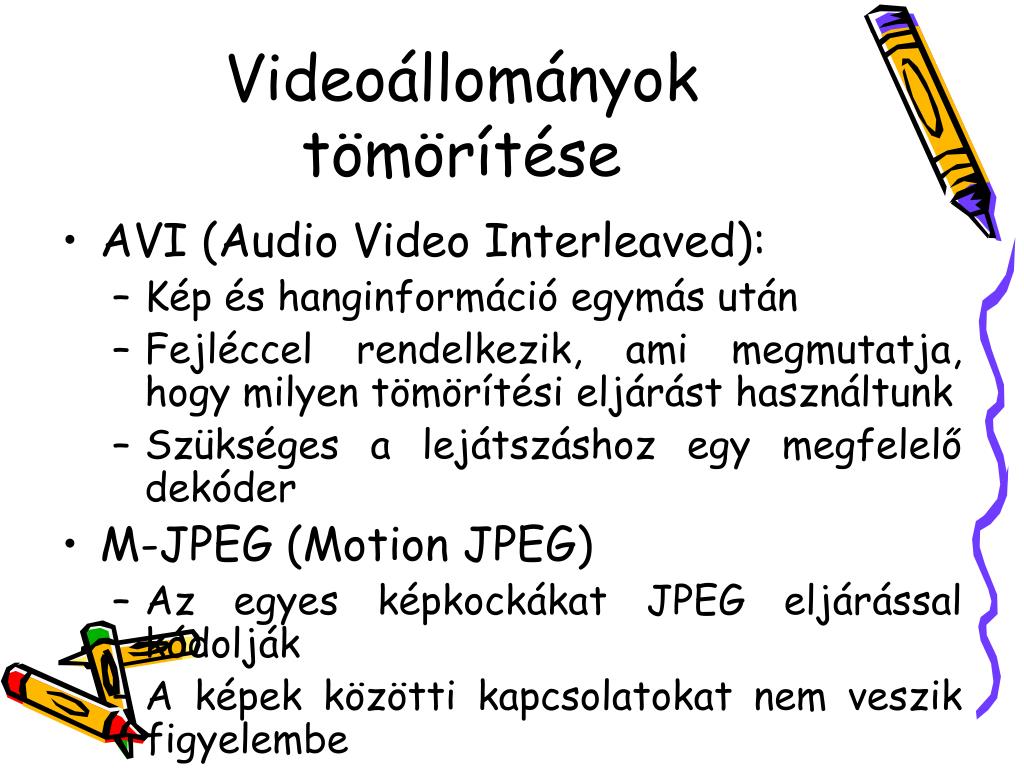

12. Videoállományok tömörítése • AVI (Audio Video Interleaved): • Kép és hanginformáció egymás után • Fejléccel rendelkezik, ami megmutatja, hogy milyen tömörítési eljárást használtunk • Szükséges a lejátszáshoz egy megfelelő dekóder • M-JPEG (Motion JPEG) • Az egyes képkockákat JPEG eljárással kódolják • A képek közötti kapcsolatokat nem veszik figyelembe

13. INDEO, DVI • Változtatható képméret és képváltási frekvencia (5-30 Hz) • Képkockák • Kulcs-képkocka • Delta-képkocka

14. Videoállományok tömörítése – MPEG-szabványok (MPEG 1) • Háromfajta képkocka • I képkocka: teljes képet tartalmaz, tömörítése a JPEG-eljáráshoz hasonlít • P képkocka: előrebecsült képkocka. Csak az előző I és P képkockához képest viszonyított változást tartalmazza. Minél több P képkocka következik egymás után, annál inkább eltérhet a kibontott video-állomány az eredeti videoállománytól • B képkocka: Azokat a makroblokkokat tartalmazza melyek a korábbi, vagy későbbi I vagy P képkockához képest megváltoztak

15. Videoállományok tömörítése – MPEG-szabványok (MPEG 1)

16. Videoállományok tömörítése – MPEG-szabványok (MPEG 2) • I,B, P képkockák használata • Térbeli, időbeli redundanciák keresése • Objektumok keresése • Változó bitsebességű kódolás (VBR) • Képkockák közötti és a képkockán belüli tömörítés azonos elvek szerint • Hang- és képállomány független elemi adatfolyamokban (ES) • Független elemi adatfolyamokból csomagolt elemi adatfolyamokat hoz létre (PES) • Ebből továbbított adatfolyamokat hoz létre (TS)

17. Videoállományok tömörítése – MPEG-szabványok (MPEG 2) • Átviteli sebesség max 40 Gbit/s • Max képpont 16 000 x 16 000 • Rövid képcsoportok -> Előnyös a szerkesztéshez

18. DVD-Video • DVD-Video-nál a 352*288, 352*576 és a 704 vagy 720*576-os felbontás az elfogadott. A hangból akár 8-at is rögzíthetnek 5.1 Dolby Digital minőségben. A feliratból 32 különböző lehet. A DVD is MPEG-2 tömörítést használ max. 10 Mbit/s változó bitrate-tel.

19. Videoállományok tömörítése – MPEG-szabványok (MPEG 4) • Tetszőleges alakú képi objektumokat lehet önállóan kezelni. Tartalom alapú kódolás. • Hangadatokat, képadatokat audiovizuális objektumokként kezeli (AVO) • Audiovizuális objektumokból összetett ábrák rakhatók össze • Egy audiovizuális jelenet több hierarchikusan szervezett audiovizuális objektumból áll

20. Videoállományok tömörítése – MPEG-szabványok (MPEG 4) • Bitsebesség • VLBV (Very Low Bit-rate Video) szint: 176 x 144 képpont max 15 Hz 4,8 – 64 kbit/s • 64 kbit/s – 10 MBit/s

21. QuickTime/MOV file-ok • Általában .QT vagy .MOV kiterjesztésűek, valamint mivel az MPEG4 Group a QuickTime-t választotta ajánlott fileformátumnak az MPEG4-hez, az ő .MOV filejaik .MPG vagy .MP4 kiterjesztésűek (érdekesség, hogy ezekben a fileokban a video és audio stream egy az egyben egy MPG vagy AAC file.).

22. MPEG4IP

23. Irodalom • CSÁNKY LAJOS: Multimédia PC-s környezetben, LSI Oktatóközpont, Budapest, 1996. • RALF STEINMETZ: Multimédia Springer Hungarica Kiadó Kft., Budapest

24. Irodalom - folyóiratok • Vége Csapó Ennyi, Digitális Videó Eszközök. CHIP Magazin XII. évfolyam 8.szám. 2000. augusztus • Lame az enyém MP3. CHIP Magazin XIV. évfolyam 7. szám 2002. július • Tippek és Tanácsok 23. Hogyan készíthetünk videoanyagokat PC-n, PC Word melléklet. 2001/10. október • Digitális Videó És Számítástechnika, VIDEO praktika V. évfolyam 8-9 szám. 1999.

25. Irodalom - Internet • http://www.adobe.com • http://www.matrox.com/mga • http://www.sysopt.com/reviews/matrox-g450 • http://www.fontolo.hu/magazin/digivideo/digivideo.html • http://www.mpeg.org/MPEG/audio.html • http://www.fraunhoffer.iis • http://www.intermedia.c3.hu/oktanyag/video/videotechgyak • http://www.movie-collage.de

26. Köszönöm a figyelmet!
