Поиск и восстановление треков в дрейфовых камерах на установке СТРЕЛА

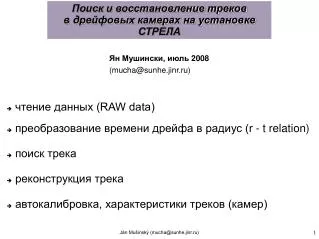

1. Поиск и восстановление трековв дрейфовых камерах на установке СТРЕЛА Ян Мушински, июль 2008 (mucha@sunhe.jinr.ru)‏ • чтение данных (RAW data)‏ • преобразование времени дрейфа в радиус (r - t relation)‏ • поиск трека • реконструкция трека • автокалибровка, характеристики треков (камер)‏ Ján Mušinský (mucha@sunhe.jinr.ru)‏

2. VME крейт PC TDC-96 ADLVME PhTDC PhLoM Ján Mušinský (mucha@sunhe.jinr.ru)‏

3. RAW Data Data sequence is: Spill #1 header Event #1 header Module #1 header ... TDC data ... Module #1 trailer Module #2 header ... TDC data ... ... Module #last trailer Event #1 trailer Event #2 header ... event data ... Event #2 trailer ... event data ... Event #last header ... event data ... Event #last trailer Spill #1 trailer Spill #2 header ... Spill #last trailer Два типа TDC модулей (созданные в ЛВЭ) : PhTDC – V1.1 => 3 HPTDC chips => 64 channels TDC96 – V1.0 => 3 HPTDC chips => 96 channels ROOT files декодирование Event #327 header, event number: 327 Module #0 header, event count: 327, id: 10, ga: 3 Module #0 trailer, word count: 2, flag: 4, ga: 3 Module #1 header, event count: 327, id: 4, ga: 9 Module #1 trailer, word count: 10, flag: 1, ga: 9 Module #2 header, event count: 327, id: 5, ga: 14 TDC leading edge measurement #0 tdc_id: 2, tdc_ch: 4, time: 2686 TDC leading edge measurement #1 tdc_id: 2, tdc_ch: 8, time: 4341 TDC leading edge measurement #2 tdc_id: 2, tdc_ch: 20, time: 3093 пример Ján Mušinský (mucha@sunhe.jinr.ru)‏

4. Ján Mušinský (mucha@sunhe.jinr.ru)‏ Время дрейфа (TDC)‏ (или функция Ферми)‏ одна проволочка полное TDC время ~ 450 нс

5. Ján Mušinský (mucha@sunhe.jinr.ru)‏ Время дрейфа (Tmin, Tmax)‏ Tmin Tmax 122 проволочек (каналов)‏

6. r — t отношение преобразование времени дрейфа (t) в радиус, расстояние (r)‏ 1) линейное преобразование (online)‏ . 2) «интегральное» преобразование (offline)‏ равномерное освещение и константная эффективность во всей области проволочки Ján Mušinský (mucha@sunhe.jinr.ru)‏

7. Ján Mušinský (mucha@sunhe.jinr.ru)‏

8. Ján Mušinský (mucha@sunhe.jinr.ru)‏ маленькие камеры (перед мишенью)‏ 1 1 . 3 3 . beam . 2 2

9. Ján Mušinský (mucha@sunhe.jinr.ru)‏ геометрия дрейфовой камеры X(Y)‏ маленькая дрейфовая камера 5. 2 cm 4. 2 cm Z (beam)‏ 2. 6 cm 2. 1 cm Диаметр проволочки 0.0025 см Радиус чувствительности проволочки 2.1 см Расстояние между двумя проволочками 4.2 см (в одном слое)‏ Расстояние между двумя соседними слоями 2.6 см Расстояние между двумя крайними слоями 7.8 см

10. Ján Mušinský (mucha@sunhe.jinr.ru)‏ поиск и реконструкция трека число сработавших проволочек (число хитов) Nhits вход: координаты проволочки Z, X(Y) радиус дрейфа Rdrift event 103 event 104 event 107

11. Ján Mušinský (mucha@sunhe.jinr.ru)‏ определение пары число хитов = 9 число пар = 6 число касательных = 24 event 104 касательные . . . . . .

12. Ján Mušinský (mucha@sunhe.jinr.ru)‏ поиск трека (кандидата)‏ 2 1 пара номер 1 event 104 1 2 3 4 3 4

13. Ján Mušinský (mucha@sunhe.jinr.ru)‏ поиск трека (кандидата)‏ 1 2 пара номер 2 event 104 1 2 3 3 4 4

14. Ján Mušinský (mucha@sunhe.jinr.ru)‏ реконструкция трека итеративное вычисление итерация 0 трек кандидат (касательная)‏ итеративное вычисление

15. Ján Mušinský (mucha@sunhe.jinr.ru)‏ реконструкция трека (метод итеративный)‏ итерация 0 итерация 1

16. Ján Mušinský (mucha@sunhe.jinr.ru)‏ реконструкция трека (метод касательный)‏ 3 касательные 6 точек

17. Ján Mušinský (mucha@sunhe.jinr.ru)‏ поиск и реконструкция трека пара номер 5 event 104 - → трек восстановлен - поиск трека на всех остальных парах (хиты из найденного трека неудаляются)‏ переборка всех пар - если в одной паре больше чем один кандидат: 1) трек кандидат с большим числом хитов 2) трек кандидат с меньшим event 115

18. Ján Mušinský (mucha@sunhe.jinr.ru)‏ восстановленный трек(и)‏ event 104, полная реконструкция 2 трека event 104, маленькая камера 1X

19. Ján Mušinský (mucha@sunhe.jinr.ru)‏

20. Ján Mušinský (mucha@sunhe.jinr.ru)‏ residual tdc : residual маленькая камера 3X (14 проволочек)‏ residual

21. Ján Mušinský (mucha@sunhe.jinr.ru)‏ автокалибровка tdc ~ 1800 tdc : residual 1 tdc ~ 4500 4 tdc : radius => r(t)‏ поправление r(t) отношения 2 3 среднее значение для каждого слоя (число слоев ~ 20)‏

22. Ján Mušinský (mucha@sunhe.jinr.ru)‏ tdc : residual (iter 1)‏ tdc : residual (iter 4)‏ tdc : radius => r(t)‏ Niteration < 4~5 convergence

23. Ján Mušinský (mucha@sunhe.jinr.ru)‏ residual маленькая камера 1Y n u m b e r o f i t e r a t i o n

24. Ján Mušinský (mucha@sunhe.jinr.ru)‏ iteration 1 event 122, большая камера X iteration 4

25. Ján Mušinský (mucha@sunhe.jinr.ru)‏ большая камера X iteration 1 iteration 4 маленькая камера 1X

26. Ján Mušinský (mucha@sunhe.jinr.ru)‏ эффективность сработанная проволочек большая камера Y

27. Ján Mušinský (mucha@sunhe.jinr.ru)‏ Заключение • создана программа для поиска и реконструкции треков в дрейфовых камерах (трубках)‏ • код написан в C++, ROOT (универсальность, модульность)‏ • получено пространственное разрешение в камерах ~ 90 - 130 μм • детекторы => электроника => программное обеспечение • оценить минимальное расстояния между двумя треками • получить время на ускорителе физика
