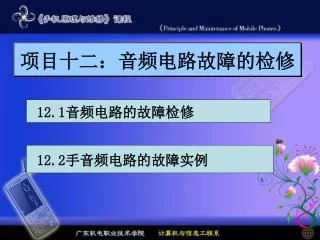

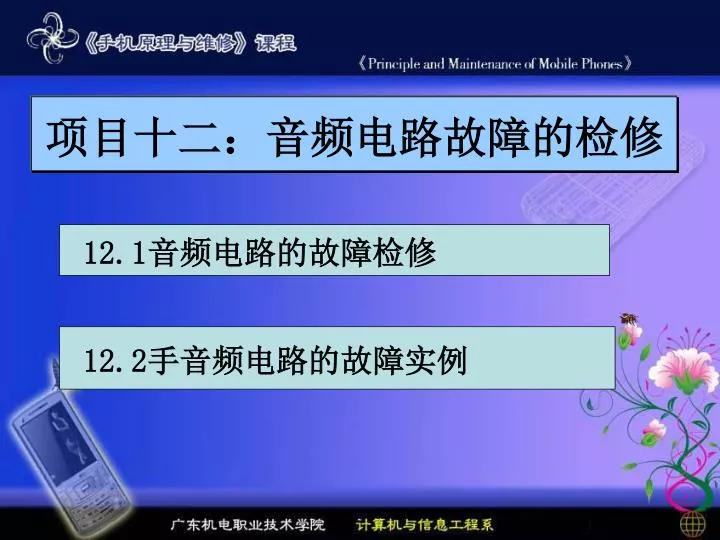

项目十二：音频电路故障的检修 12.1音频电路的故障检修 12.2手音频电路的故障实例
12.1.1手机听筒电路故障现象及检修方法 12.1.2手机话筒电路故障现象及检修方法 12.1.3手机振铃或振子电路故障的检修方法
12.1.1手机听筒电路故 障现象及检修方法
1、手机听筒电路故障现象及检修方法 送话器就是话筒，它是将电信号转变成声音信号的装置，常用SPK来表示。受话器是手机接听电话必须的器件。
（1）手机中受话器的外形结构： 手机中受话器都是两个引脚。 受话器正面

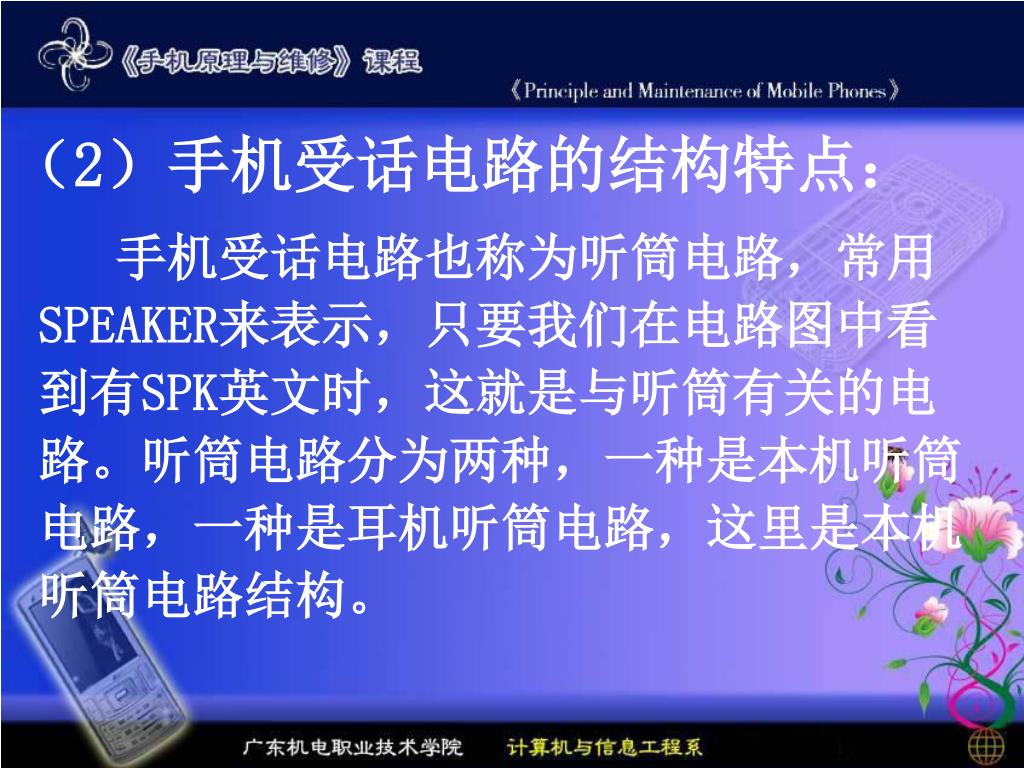

（2）手机受话电路的结构特点： 手机受话电路也称为听筒电路，常用SPEAKER来表示，只要我们在电路图中看到有SPK英文时，这就是与听筒有关的电路。听筒电路分为两种，一种是本机听筒电路，一种是耳机听筒电路，这里是本机听筒电路结构。
（3）听筒电路原理： ： 经过CPU处理的语音信号SPKP1、SPKN1输出，直接通过电感L616、L613耦合电感后，送到听筒，完成听筒电路的工作。不过目前大多数手机都将听筒和振铃合成一起,使得听筒和铃声效果良好.
（4）受话器的检测方法： 根据受话器内部结构，线圈在电流作用下，产生电磁场而发声的。检测时，仍用数字万用表检测，如果测量其数值显示为“000”，说明内部线圈正常，送话器是好的。

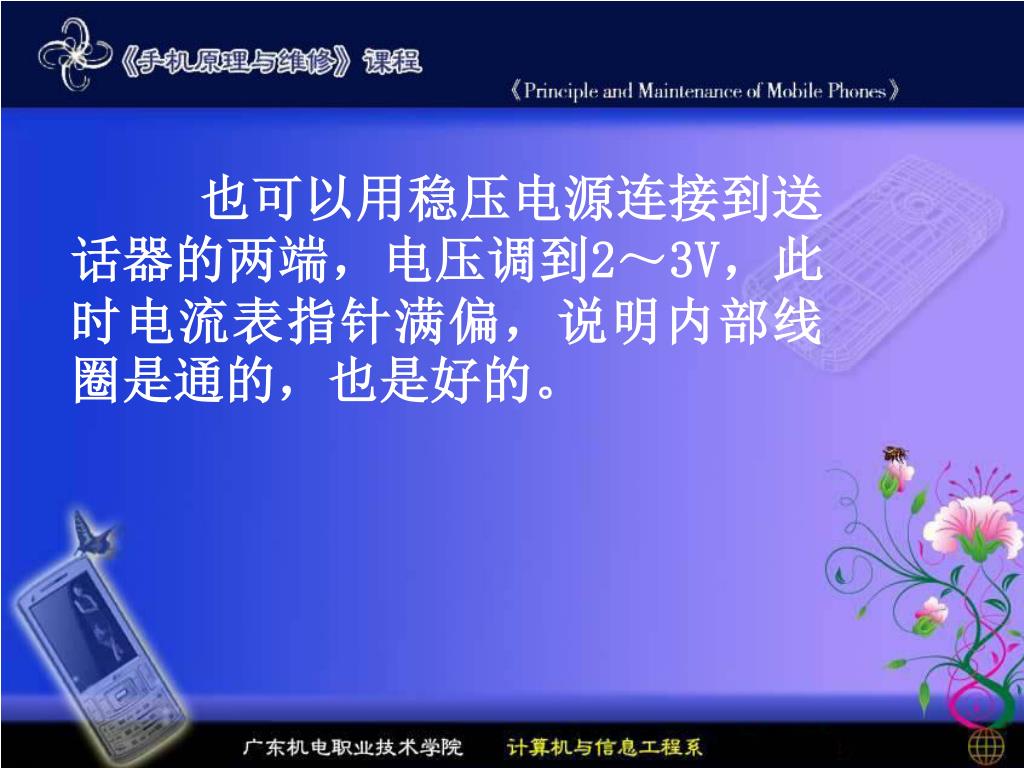

也可以用稳压电源连接到送话器的两端，电压调到2～3V，此时电流表指针满偏，说明内部线圈是通的，也是好的。也可以用稳压电源连接到送话器的两端，电压调到2～3V，此时电流表指针满偏，说明内部线圈是通的，也是好的。
如果采用以上检测方法，数字万用表数值显示“1”，说明内部已经断线，受话器损坏，此时必须更换解决。如果采用以上检测方法，数字万用表数值显示“1”，说明内部已经断线，受话器损坏，此时必须更换解决。 或者如果稳压电源检测时，电流表指针不摆动，那说明受话器也是坏的，也需更换解决。
（6）受话电路常见故障检修： 受话电路常见的故障是手机无受话或者听筒声音小、或者有杂音等，一般是受话器本身损坏，需更换即可；也有的是保护器、滤波器不良，将其拆除解决。

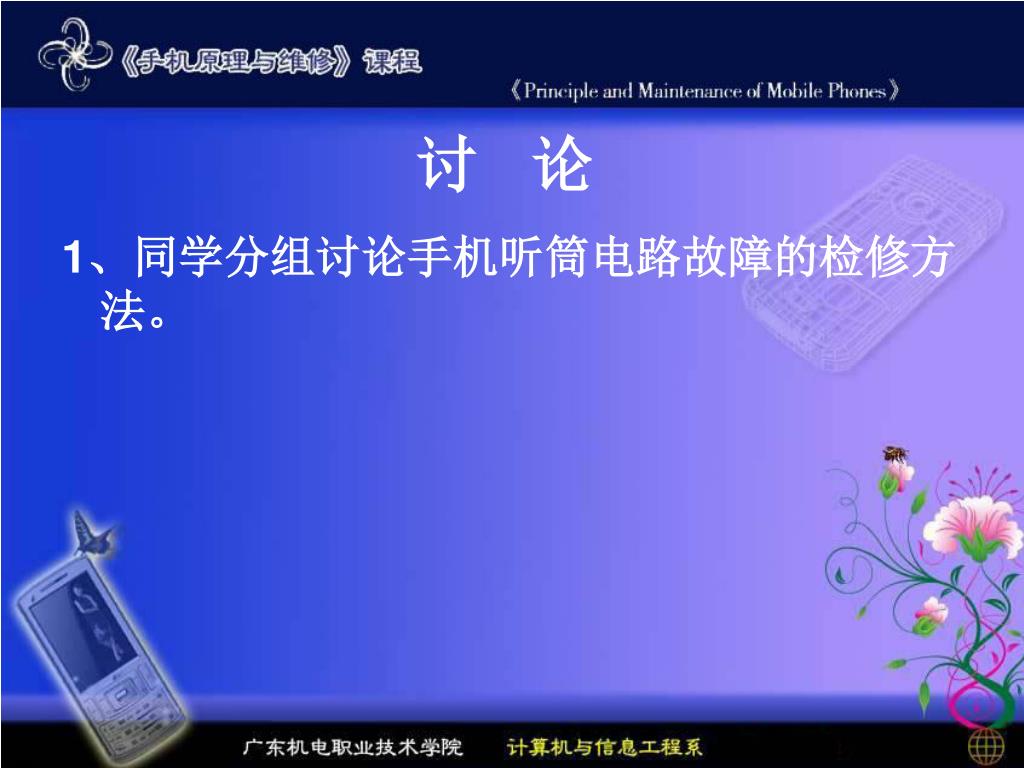

讨 论 1、同学分组讨论手机听筒电路故障的检修方法。
经验分享 ★每一组派一名学生谈谈自己对听筒电路故障的检修方法。
12.1.2手机话筒电路故 障现象及检修方法
2、手机中送话器的检测与维修 送话器就是话筒，它是将声音信号转变成电信号的装置，常用MIC来表示。送话器是手机拨打电话必须的器件。
（1）手机中送话器的外形结构： 手机中送话器有两个引脚的，也有四个引脚的，常用的为两脚的送话器。其中四脚送话器在新型摩托罗拉手机中常用。
（2）手机话筒电路的结构特点： 手机话筒电路也称为送话电路，常用MIC来表示.话筒电路分为两种，一种是本机话筒电路，一种是耳机话筒电路。
（3）本机送话电路原理： 手机开机后，电源IC就会输出话筒供电电压（2V）经偏置电阻R202、R200到送话器，随时拨打电话。
拨打电话时，声音信号通过送话器MK200将声音信号转变为电信号，送到耦合器FL200的2、3脚输入，从1、4脚输出，通过C201、C211耦合到CPU的D10、C10脚，在内部进行一系列的音频处理。拨打电话时，声音信号通过送话器MK200将声音信号转变为电信号，送到耦合器FL200的2、3脚输入，从1、4脚输出，通过C201、C211耦合到CPU的D10、C10脚，在内部进行一系列的音频处理。
（4）送话器的检测方法： 根据送话器内部结构，它是由线圈在电流作用下，产生电磁场而发声的。检测时，可以用数字万用表检测，如果测量其数值显示为“000”，说明内部线圈正常，送话器是好的。
也可以用稳压电源连接到送话器的两端，电压调到2～3V，此时电流表指针满偏，说明内部线圈是通的，也是好的。如果指针偏转不大，此时可以对着吹气，也发现指针随着摆动，说明送话器也是好的。也可以用稳压电源连接到送话器的两端，电压调到2～3V，此时电流表指针满偏，说明内部线圈是通的，也是好的。如果指针偏转不大，此时可以对着吹气，也发现指针随着摆动，说明送话器也是好的。
如果采用以上检测方法，数字万用表数值显示“1”，说明内部已经断线，送话器损坏，此时必须更换解决。如果采用以上检测方法，数字万用表数值显示“1”，说明内部已经断线，送话器损坏，此时必须更换解决。 或者如果稳压电源检测时，电流表指针不摆动，那说明送话器也是坏的，也需更换解决。
（6）送话器的改接方法： 送话器改接是指四脚送话器损坏，无四脚送话器更换时，我们可以用两脚的送话器进行改接。
（7）送话电路常见故障检修： 送话电路常见的故障是手机无送话或者送话声音小、或者有杂音等，一般是送话器本身损坏，需更换即可；有的是送话器无供电，常见为电源IC虚焊，也需加焊；也有的是保护器、滤波器不良，将其拆除解决。
讨 论 1、同学分组讨论手机话筒电路故障的检修方法。
经验分享 ★每一组派一名学生谈谈自己对话筒电路故障的检修方法。
12.1.3手机振铃或振子电路 故障的检修方法
3、手机振铃或振子电路故障的检修方法 （1）手机振铃电路故障的检修方法

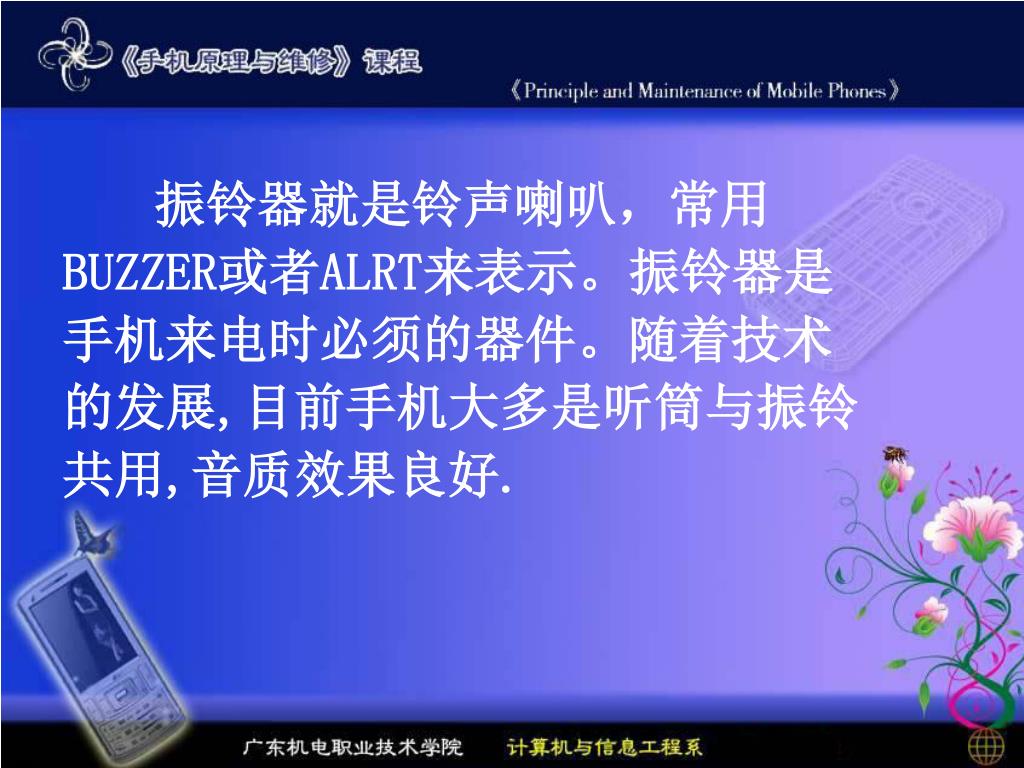

振铃器就是铃声喇叭，常用BUZZER或者ALRT来表示。振铃器是手机来电时必须的器件。随着技术的发展,目前手机大多是听筒与振铃共用,音质效果良好.振铃器就是铃声喇叭，常用BUZZER或者ALRT来表示。振铃器是手机来电时必须的器件。随着技术的发展,目前手机大多是听筒与振铃共用,音质效果良好.
①手机中振铃器的外形结构： 手机中振铃器都是两个引脚,但其大小不同,这都必须根据手机本身来决定。 正面
②手机振铃电路的结构特点： 手机振铃电路也称为铃声电路，由于目前是多功能手机,所以MP3音乐铃声也是由铃声喇叭发声,因此其电路也就包括了MP3音乐电路。
③振铃电路原理： 当手机来电时,铃声控制信号经过CPU或者音频IC处理后,直接通过铃声放大器U201放大，经耦合滤波直接送到振铃器，完成振铃电路的工作。
④振铃器的检测方法： 根据振铃器内部结构，同样是由线圈在电流作用下，产生电磁场而发声的。检测时，仍用数字万用表检测，如果测量其数值显示为“000”，说明内部线圈正常，振铃器是好的。
也可以用稳压电源连接到振铃器的两端，电压调到2～3V，此时电流表指针满偏，同时还可以听到“嘎嘎”声说明内部线圈是通的，也是好的。也可以用稳压电源连接到振铃器的两端，电压调到2～3V，此时电流表指针满偏，同时还可以听到“嘎嘎”声说明内部线圈是通的，也是好的。
如果采用以上检测方法，数字万用表数值显示“1”，说明内部已经断线，振铃损坏，此时必须更换解决。如果采用以上检测方法，数字万用表数值显示“1”，说明内部已经断线，振铃损坏，此时必须更换解决。 或者如果稳压电源检测时，电流表指针不摆动，那说明振铃器也是坏的，也需更换解决。
⑤振铃电路常见故障检修： 振铃电路常见的故障是手机来电五铃声或者振铃声音小、或者有杂音等，一般是振铃器本身损坏，需更换即可；也有的是保护器、滤波器不良，将其拆除解决。
（4）手机中振动器的检测与维修 振铃器简称为振子，它实际上就是马达,它是将来电电流信号经驱动放大后,驱动马达转动而工作的，常用VIB来表示。
②手机振动电路的结构特点： 手机振动电路基本都有一个驱动IC来驱动工作的,有的是接口形式连接,有的是直接连接到振子。
