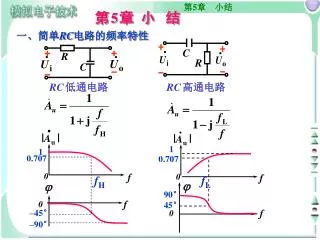

第 5 章 小结. •. | A u |. C. •. 1. •. R. 0.707. R. •. C. 0. f. f L. . 90 °. 45 °. f. 0. •. •. | A u |. 1. 0.707. 0. f. f H. . f. 0. – 45 °. – 90 °. 第 5 章 小 结. 一、简单 RC 电路的频率特性. RC 低通电路. RC 高通电路. 第 5 章 小结. B. B ’. C. r bb ’. C b’c. •. •. r b ’e.
E N D

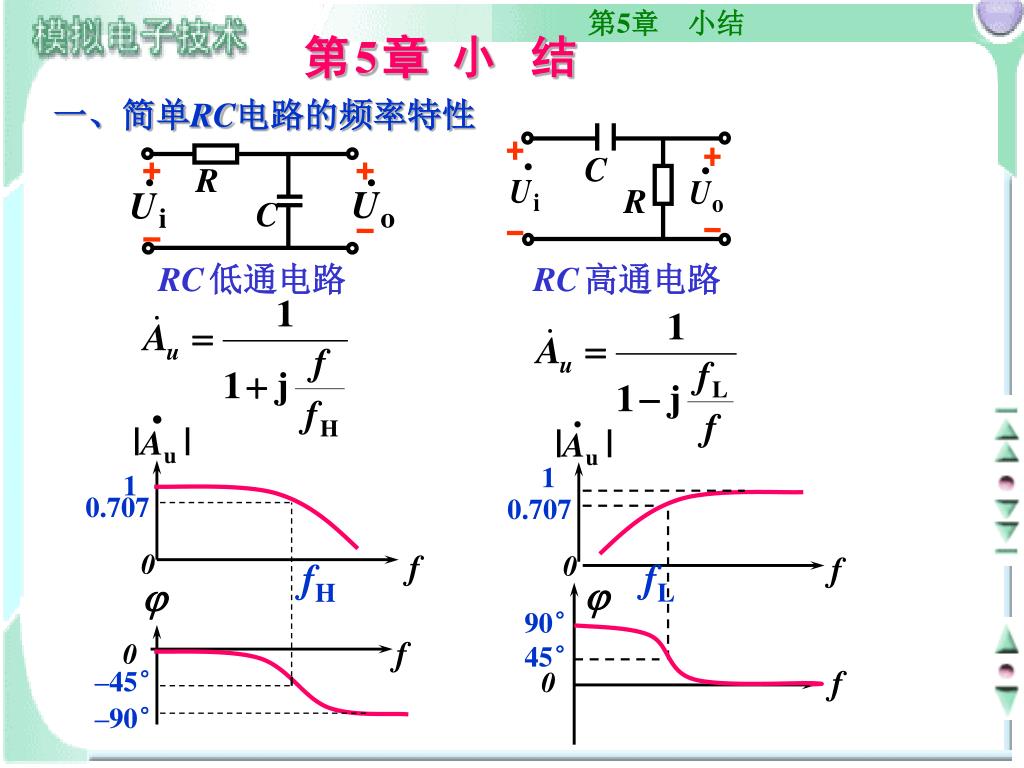

第5章 小结 • |Au| C • 1 • R 0.707 R • C 0 f fL 90° 45° f 0 • • |Au| 1 0.707 0 f fH f 0 –45° –90° 第5章 小 结 一、简单RC电路的频率特性 RC低通电路 RC高通电路
第5章 小结 B B’ C rbb’ Cb’c • • rb’e Cb’e E • o 0.707o f 1 f f T 二、放大电路的高频特性 1. 晶体管混合 型等效电路 (了解) 晶体管放大电路增益带宽积 G ·BW Aus0· fH = 常数 2. 集成运算放大器高频参数及其影响 开环带宽BW =fH 小信号 频率参数 闭环带宽BWf = fHf 带宽增益积G·BW = Aud BW 单位增益带宽BWG = Aud BW = Auf BWf = fT 大信号动态参数: 转换速率 SR 全功率带宽BWP
第5章 小结 三、集成运放小信号交流放大电路 1. 耦合电容构成高通电路对下限频率的影响 当电路中只有一个RC高通电路时: 当电路中有两个RC高通电路时: 耦合电容的大小不仅要满足下限频率要求,还要不引起自激,故不能因信号频率高而随意减小其数值。 2. 闭环放大倍数对上限频率的影响 闭环放大倍数Auf 越小, 上限频率 fH越大: 3. 采用单电源时的电路特点 1) 输出接耦合电容,采用OTL电路形式。 2) 输入端的静态电压为VCC/2。

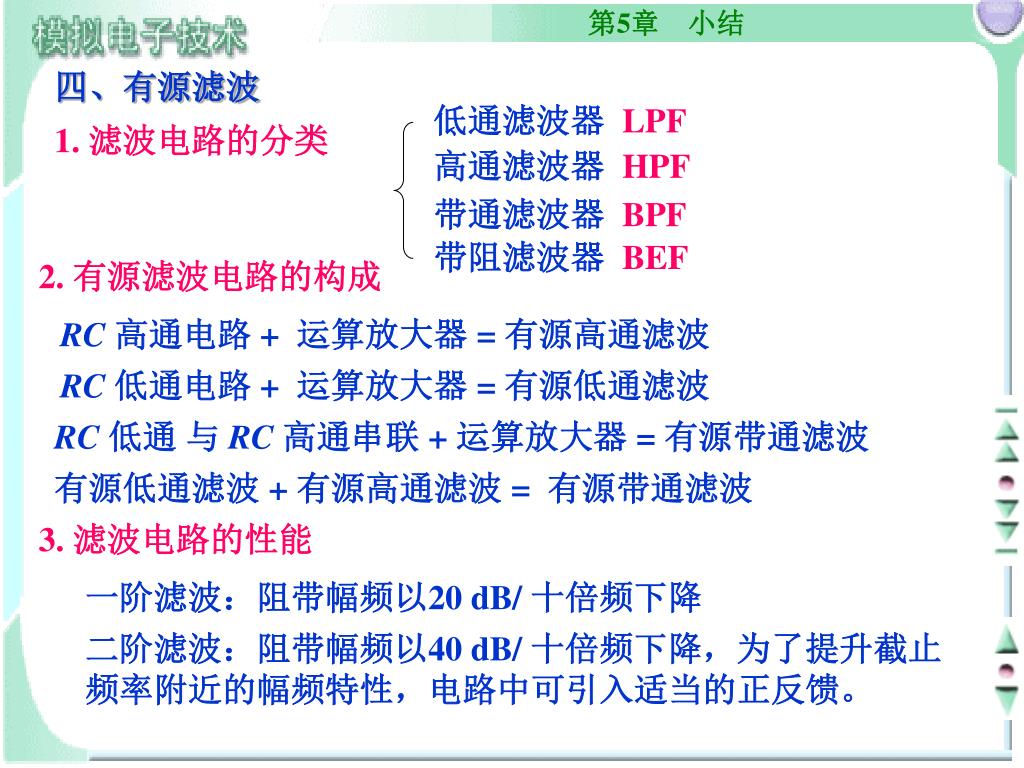

第5章 小结 四、有源滤波 低通滤波器LPF 1. 滤波电路的分类 高通滤波器HPF 带通滤波器BPF 带阻滤波器BEF 2. 有源滤波电路的构成 RC 高通电路 + 运算放大器 = 有源高通滤波 RC 低通电路 + 运算放大器 = 有源低通滤波 RC 低通 与 RC 高通串联 + 运算放大器 = 有源带通滤波 有源低通滤波 + 有源高通滤波 = 有源带通滤波 3. 滤波电路的性能 一阶滤波:阻带幅频以20 dB/ 十倍频下降 二阶滤波:阻带幅频以40 dB/ 十倍频下降,为了提升截止 频率附近的幅频特性,电路中可引入适当的正反馈。
