晶 胞

晶 胞. 二 ﹑ 晶胞. 1. 描述晶体结构的基本单元叫做晶胞. 蜂巢与蜂室. 铜晶体. 铜晶胞. 晶体与晶胞的关系可用蜂巢与峰室的关系比喻然而， 蜂巢是有形的，晶胞是无形的，是人为划定的。. 金刚石的多面体外形、晶体结构和晶胞示意图. NaCl 晶体结构和晶胞. 思考与交流 : 1. 上述铜晶体、金刚石、 NaCl 晶体的晶胞空间构形是怎样的？ 2. 在 NaCl 晶体中，晶胞是如何排列的？晶胞之间是否存在空隙？. 无隙并置. 平行六面体. 面心立方. 简单立方. 体心立方. 三种典型立方晶体结构. 二 ﹑ 晶胞

jill
Download Presentation

晶 胞

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 晶 胞

  2. 二﹑晶胞 1.描述晶体结构的基本单元叫做晶胞 蜂巢与蜂室 铜晶体 铜晶胞 晶体与晶胞的关系可用蜂巢与峰室的关系比喻然而， 蜂巢是有形的，晶胞是无形的，是人为划定的。

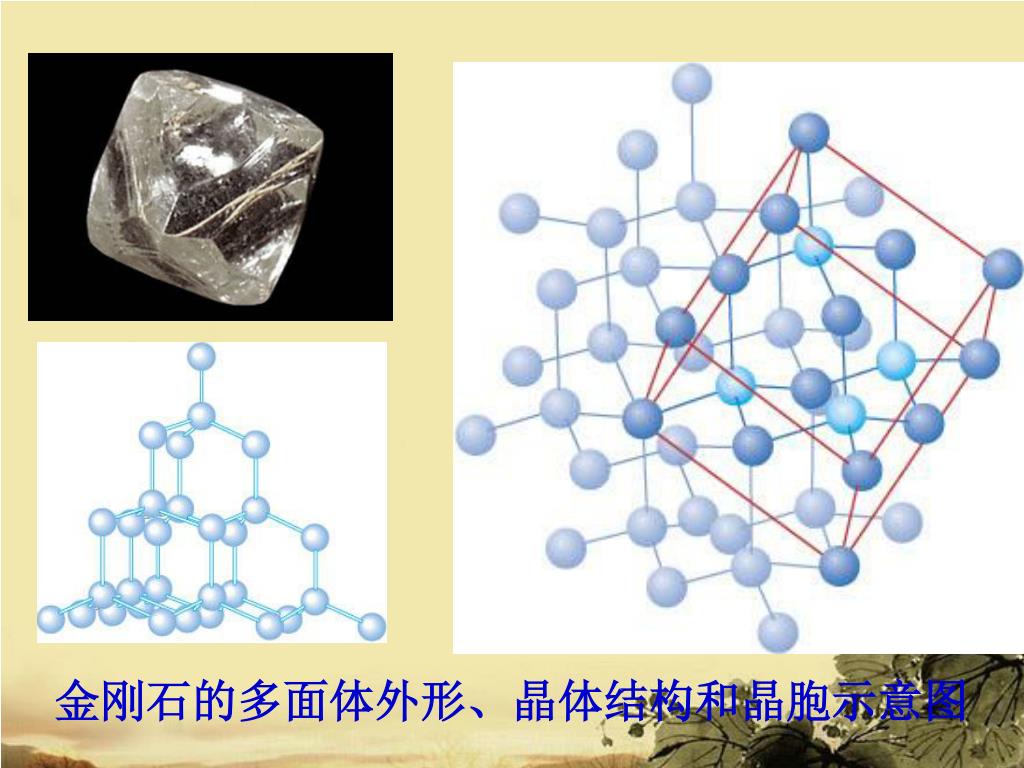

  3. 金刚石的多面体外形、晶体结构和晶胞示意图

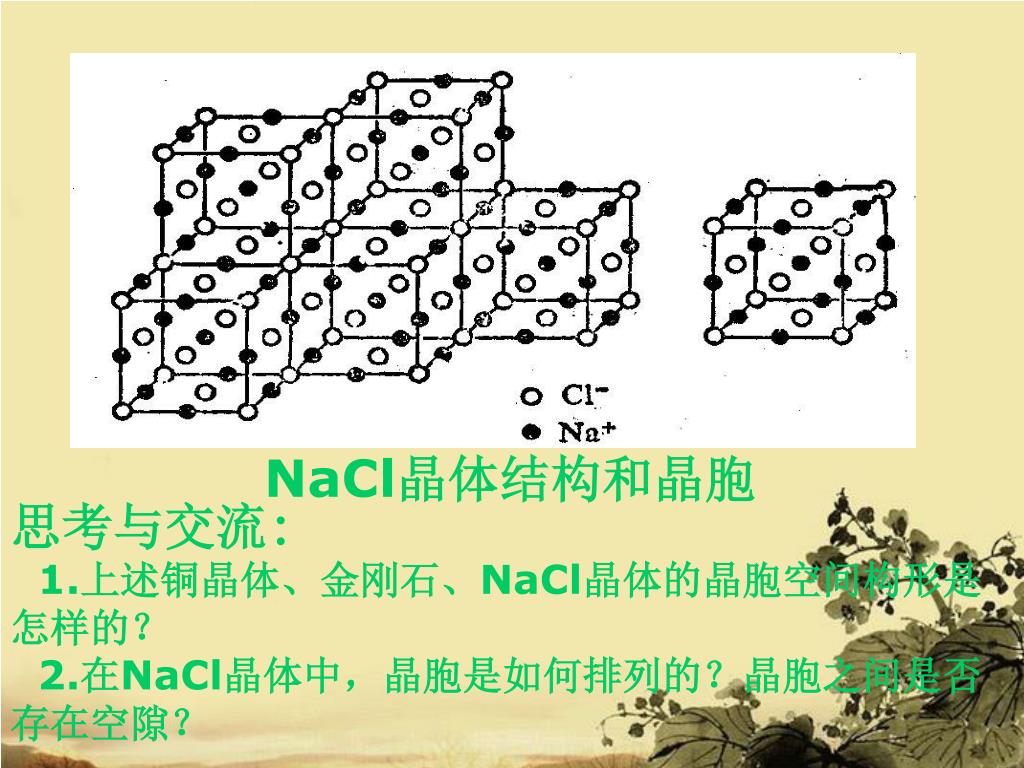

  4. NaCl晶体结构和晶胞 思考与交流: 1.上述铜晶体、金刚石、NaCl晶体的晶胞空间构形是怎样的？ 2.在NaCl晶体中，晶胞是如何排列的？晶胞之间是否存在空隙？

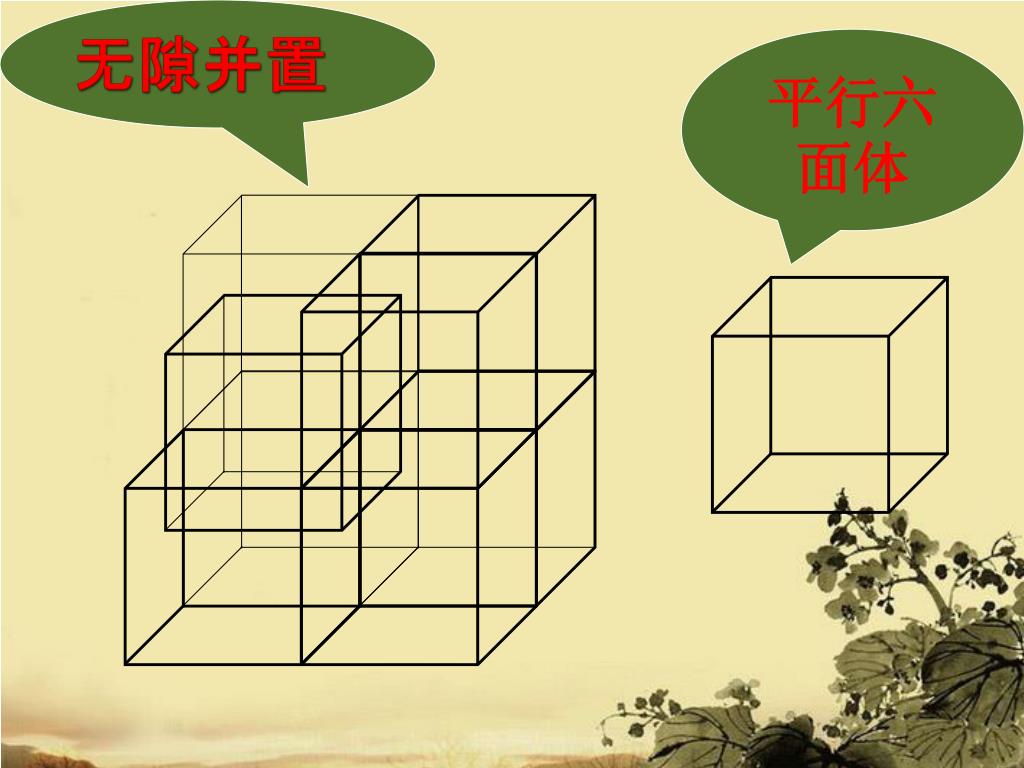

  5. 无隙并置 平行六面体

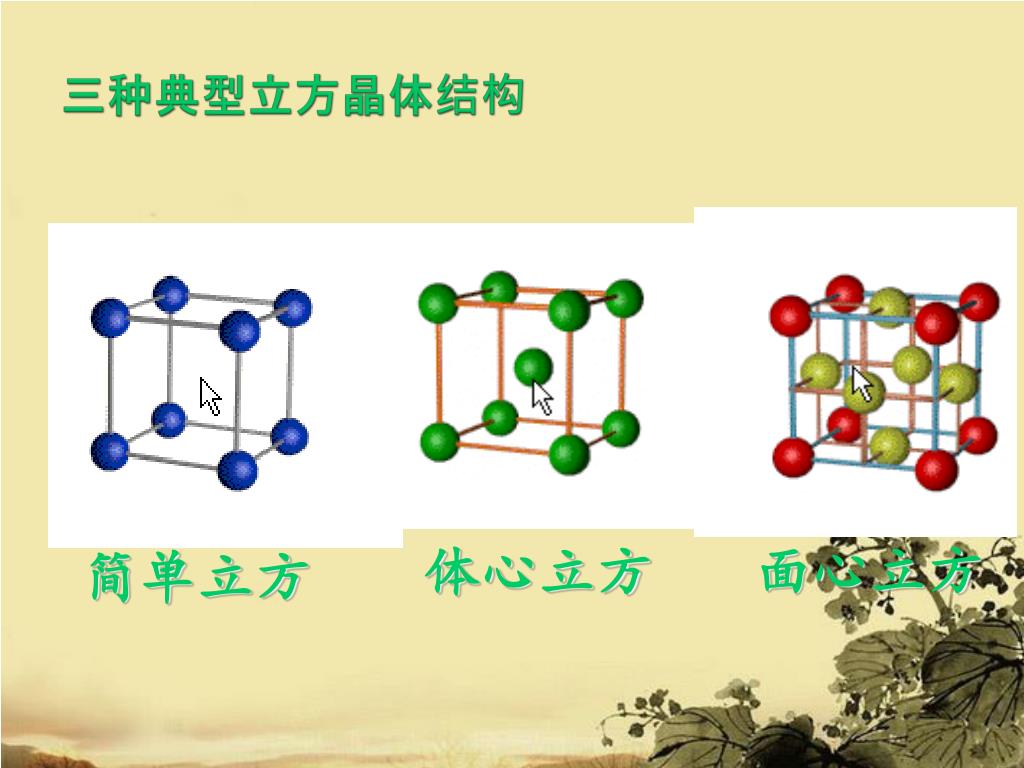

  6. 面心立方 简单立方 体心立方 三种典型立方晶体结构

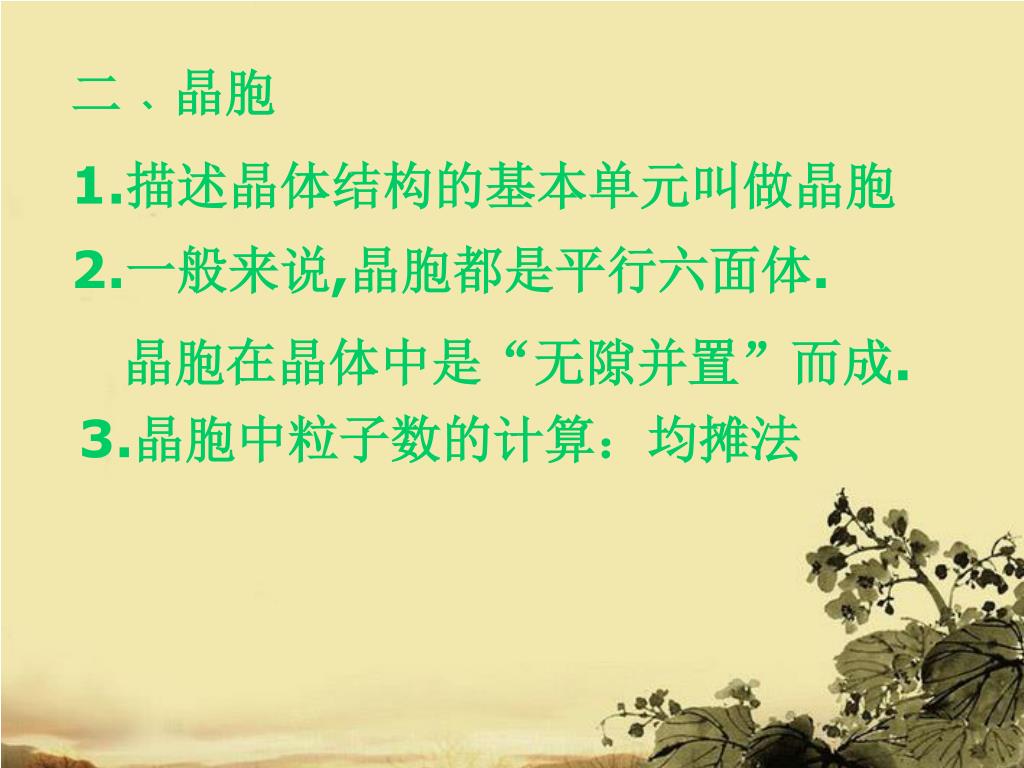

  7. 二﹑晶胞 1.描述晶体结构的基本单元叫做晶胞 2.一般来说,晶胞都是平行六面体. 晶胞在晶体中是“无隙并置”而成. 3.晶胞中粒子数的计算：均摊法

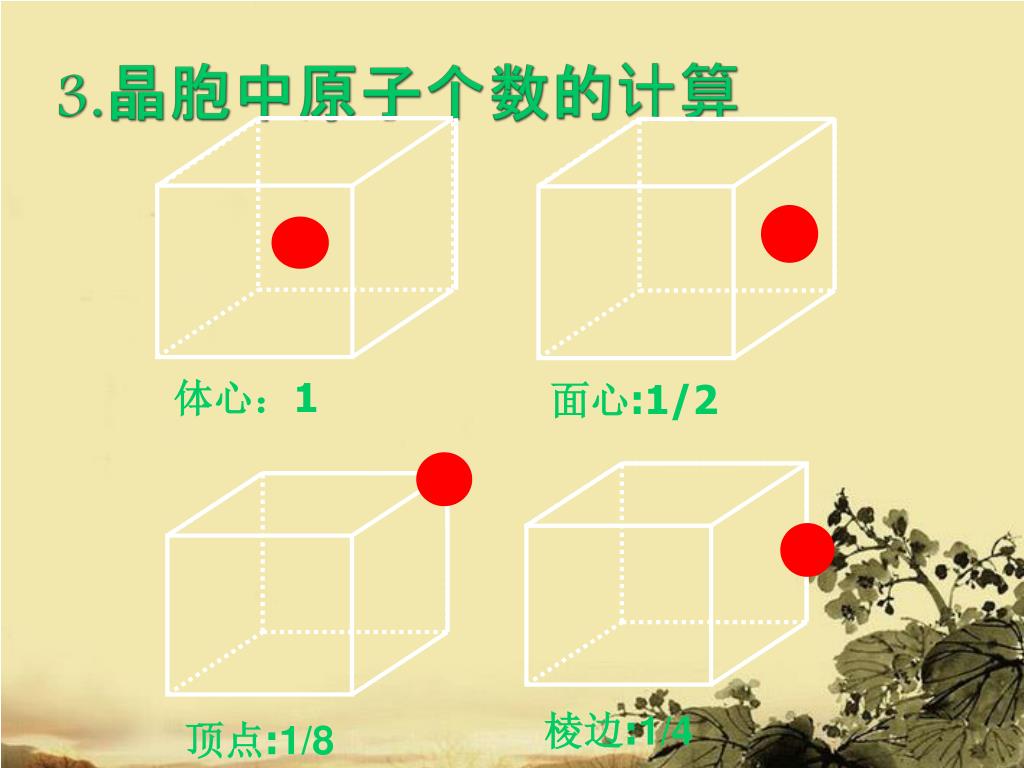

  8. 体心：1 面心:1/2 顶点:1/8 棱边:1/4 3.晶胞中原子个数的计算

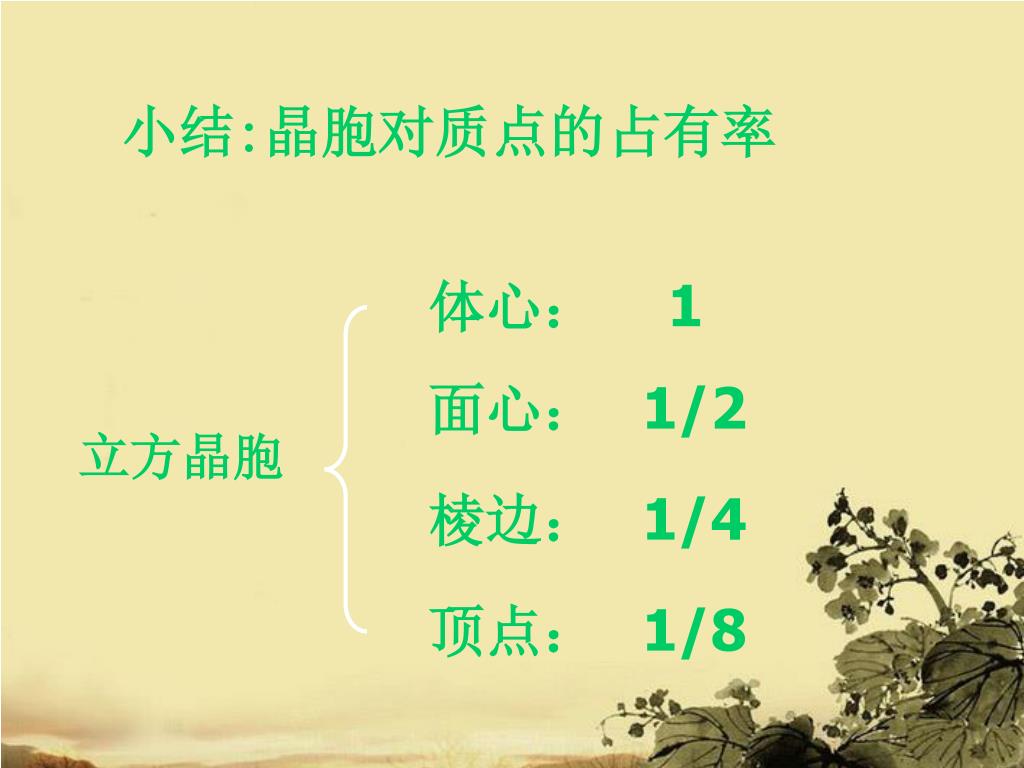

  9. 小结:晶胞对质点的占有率 体心： 1 面心： 1/2 立方晶胞 棱边： 1/4 顶点： 1/8

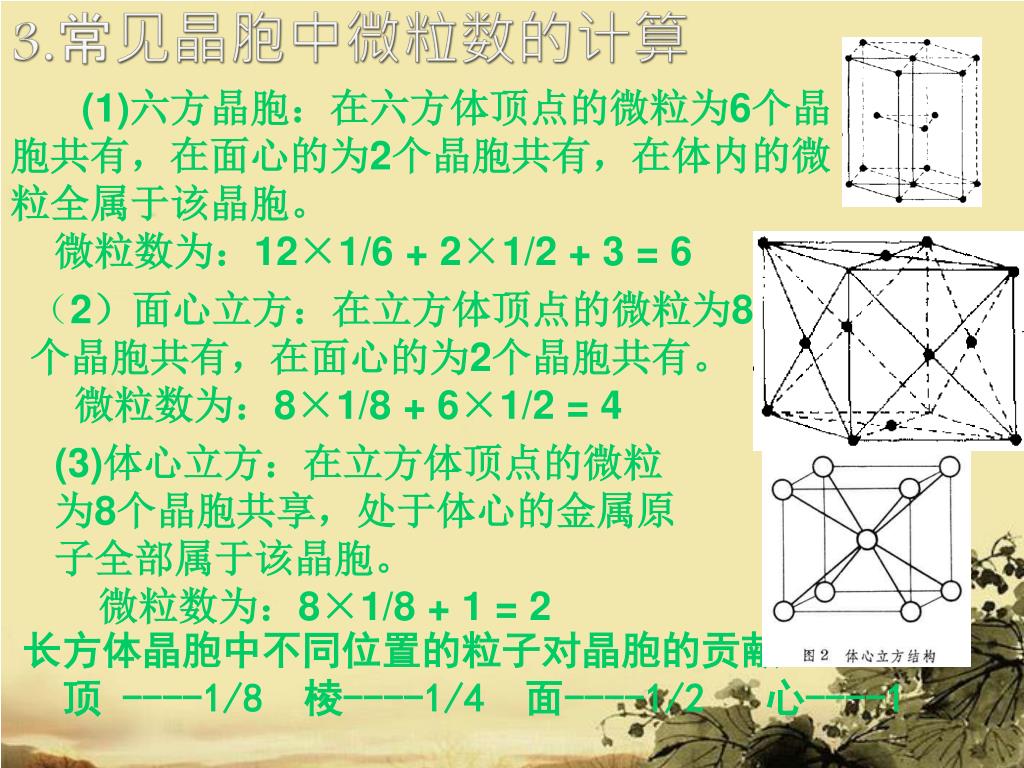

  10. 3.常见晶胞中微粒数的计算 (1)六方晶胞：在六方体顶点的微粒为6个晶胞共有，在面心的为2个晶胞共有，在体内的微粒全属于该晶胞。 微粒数为：12×1/6 + 2×1/2 + 3 = 6 （2）面心立方：在立方体顶点的微粒为8个晶胞共有，在面心的为2个晶胞共有。 微粒数为：8×1/8 + 6×1/2 = 4 (3)体心立方：在立方体顶点的微粒为8个晶胞共享，处于体心的金属原子全部属于该晶胞。 微粒数为：8×1/8 + 1 = 2 长方体晶胞中不同位置的粒子对晶胞的贡献： 顶 ----1/8 棱----1/4 面----1/2 心----1

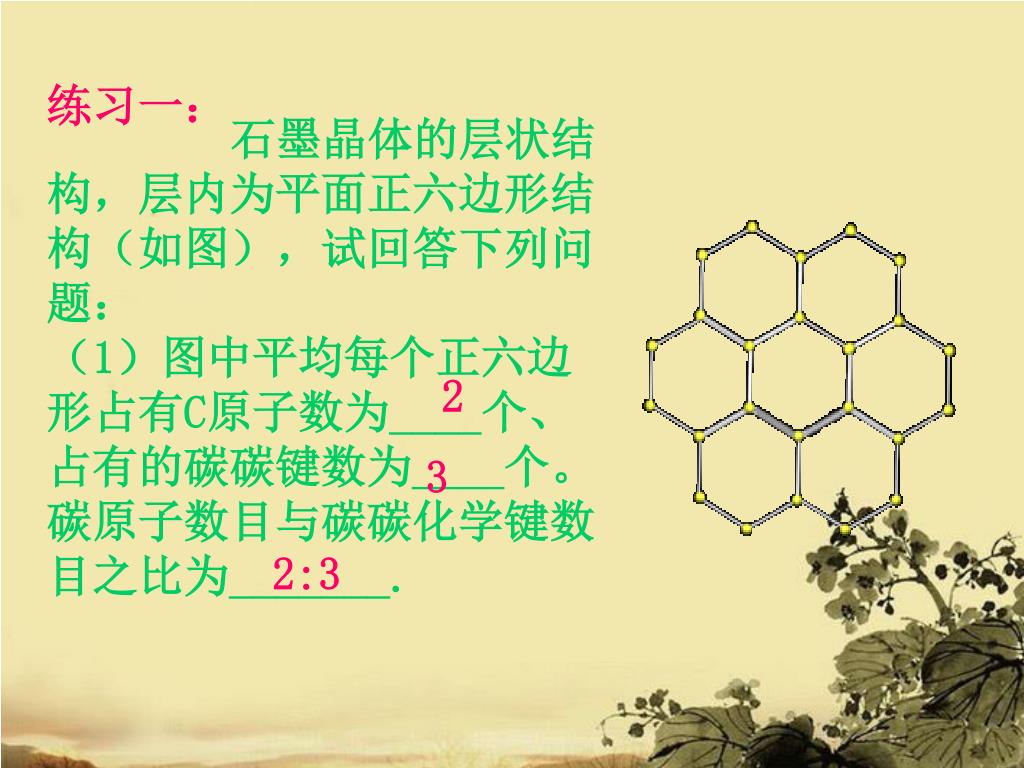

  11. 练习一： 石墨晶体的层状结构，层内为平面正六边形结构（如图），试回答下列问题： （1）图中平均每个正六边形占有C原子数为____个、占有的碳碳键数为____个。 碳原子数目与碳碳化学键数目之比为_______. 2 3 2:3

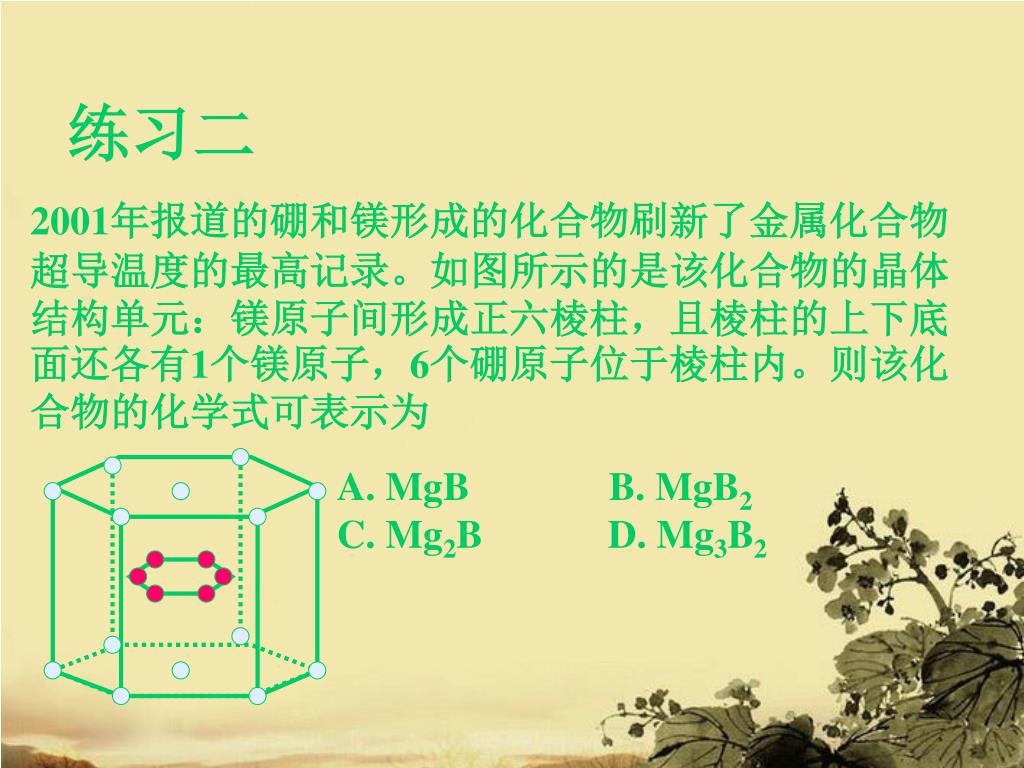

  12. 练习二 2001年报道的硼和镁形成的化合物刷新了金属化合物超导温度的最高记录。如图所示的是该化合物的晶体结构单元：镁原子间形成正六棱柱，且棱柱的上下底面还各有1个镁原子，6个硼原子位于棱柱内。则该化合物的化学式可表示为 A. MgB B. MgB2 C. Mg2BD. Mg3B2

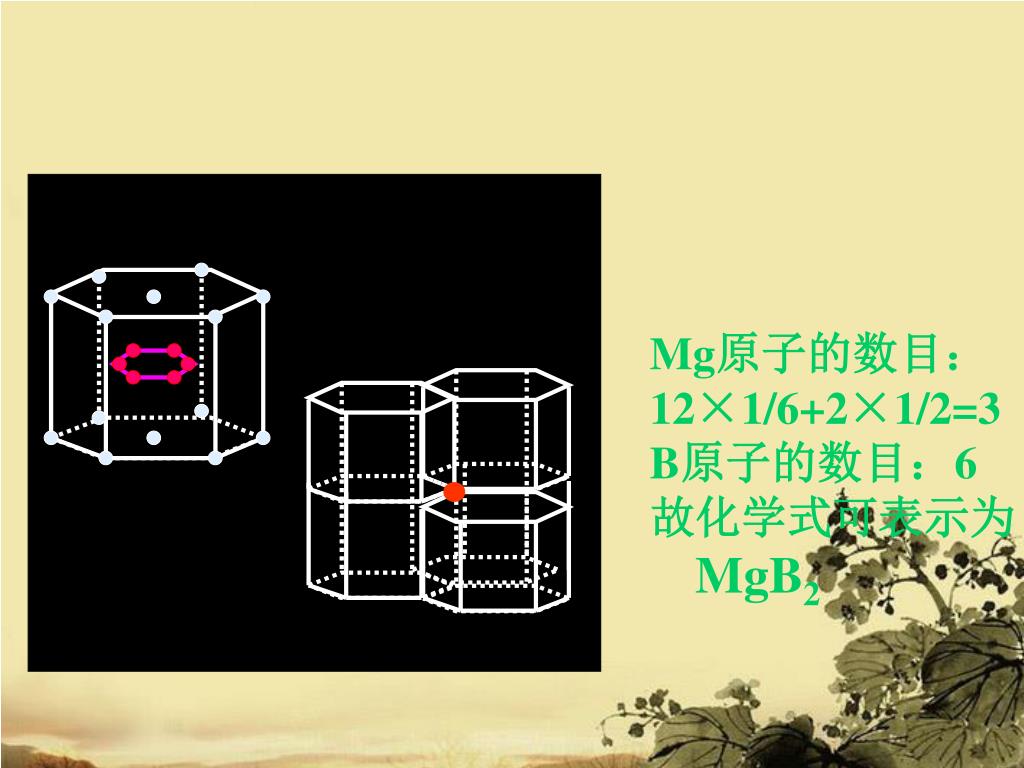

  13. Mg原子的数目： 12×1/6+2×1/2=3 B原子的数目：6 故化学式可表示为 MgB2
