综合布线系统基础知识

1. 综合布线系统基础知识

2. 一、智能建筑 思考： 如果你是建筑师，你建筑的大楼应具 备哪些功能或者说它是什么样子？ www.techbook.com.cn

3. 1、智能建筑的兴起 • 欧美国家50年代兴建大型建筑，并提出楼宇自动化的概念。 • 80年代计算机、通信技术、控制技术的发展提高了大楼的智能化。 • 1984年第一幢智能大厦在美国出现，从而出现了“智能建筑”的概念。 • 美国90年代以来新建和改建的办公大楼约有70%为智能化大厦 。 • 80年代后期，智能大厦的概念开始引入国内。 90年代中期智能大厦在我国蓬勃发展。 www.techbook.com.cn

4. 2.定义 • 智能建筑（Intelligent Building）——将结构、系统、服务、管理进行优化组合，获得高效率、高功能与高舒适性的大楼，从而为人们提供一个高效和具有经济效益的工作环境。 • 3、智能建筑的组成 • 智能建筑主要包括建筑设备自动化系统、通讯自动化系统和办公自动化系统组成 www.techbook.com.cn

5. 电力设备 消防系统 照明系统 BAS 建筑物自动化 系统 保安系统 空调系统 交通系统 给排水系统 SIC 系统集成中心 GC 局域网 GC CAS 通信自动化 系统 语音通信系统 决策支持系统 OAS 办公自动化 系统 数据通信系统 GC 数据处理 可视图文 信息管理 电视会议 电子信箱 www.techbook.com.cn

6. ①建筑设备自动化系统(BAS)：是以中央计算机为核心，对建筑物内的各种机电设备进行自动控制和管理，包括供暖、通风空调、给排水、供配电、照明、电梯、消防、安防等。①建筑设备自动化系统(BAS)：是以中央计算机为核心，对建筑物内的各种机电设备进行自动控制和管理，包括供暖、通风空调、给排水、供配电、照明、电梯、消防、安防等。 ②通讯自动化系统(CAS)：使建筑物具备通信能力，保证建筑物内、外各种通信联系畅通无阻，利用计算机网络、电话网络、有线电视网络等对话音、数据、文本、图像、电视及控制信号的收集、传输、控制、处理与利用。 ③办公自动化系统(OAS)：尽可能利用先进的信息处理设备（多功能电话、高性能传真机、复印机、打印机、计算机、声象存储装置等各种办公及通信设备），不断使人的办公业务活动转移到各种现代化的设备中，提高人的工作质量、效率。 www.techbook.com.cn

7. 综合布线系统是智能大厦的非常重要的组成部分，它是智能大厦信息传输的通道，为其它子系统的构建提供了灵活、可靠的通信基础。我们可以将智能大厦简单看成是一个人的身体，各个应用系统看成是人的各个肢体，而综合布线系统则是遍布人体的神经网络，连接各个肢体，传输各种信息。综合布线系统是智能大厦的非常重要的组成部分，它是智能大厦信息传输的通道，为其它子系统的构建提供了灵活、可靠的通信基础。我们可以将智能大厦简单看成是一个人的身体，各个应用系统看成是人的各个肢体，而综合布线系统则是遍布人体的神经网络，连接各个肢体，传输各种信息。 4、智能大厦与综合布线系统的关系 www.techbook.com.cn

8. 二、综合布线系统概述 • 一、传统布线系统存在的问题 • 系统各种独立互不兼容： • 传统布线如电话、计算机局域网都是各自独立的。各系统分别采用不同的线缆和不同的终端插座。而且，连接这些不同布线的插头、插座及配线架均无法互相兼容。 • 灵活性较差不适应今后发展的需要：随着时间和科学技术的发展改造浪费大或无法改造。 www.techbook.com.cn

9. 对设计、施工的影响较大：由于各系统是分别独立的进行设计，使用的缆线、配线设备和终端插座种类繁多，给设计工作带来了一定的难度；各个系统独立施工，在布线时，重复施工，施工周期长造成人员、材料及时间上的浪费 。 1984年首座智能大厦在美国建后，传统布线的不足暴露无遗。 美国朗讯科技（原AT&T）公司贝尔实验室 于80年代未期推出了结构化布线系统（SCS），其代表产品是SYSTIMAX PDS（建筑与建筑群综合布线系统）。 www.techbook.com.cn

10. 二、综合布线的定义 • 综合布线系统是一套用于建筑物内或建筑群之间的信息传输通道。它将建筑物或建筑群内部的语音、数据通信设备、信息交换设备、建筑物自动化管理设备等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。 www.techbook.com.cn

11. 综合布线是一个模块化的、灵活性极高的建筑物内或建筑物之间的信息传输通道，是“建筑物内的信息高速公路”。 包括标准的插头、插座、适配器、连接器、配线架以及线缆、光缆等。 支持语音、数据、图象（电视会议、监视电视）等多媒体信号的传输。 www.techbook.com.cn

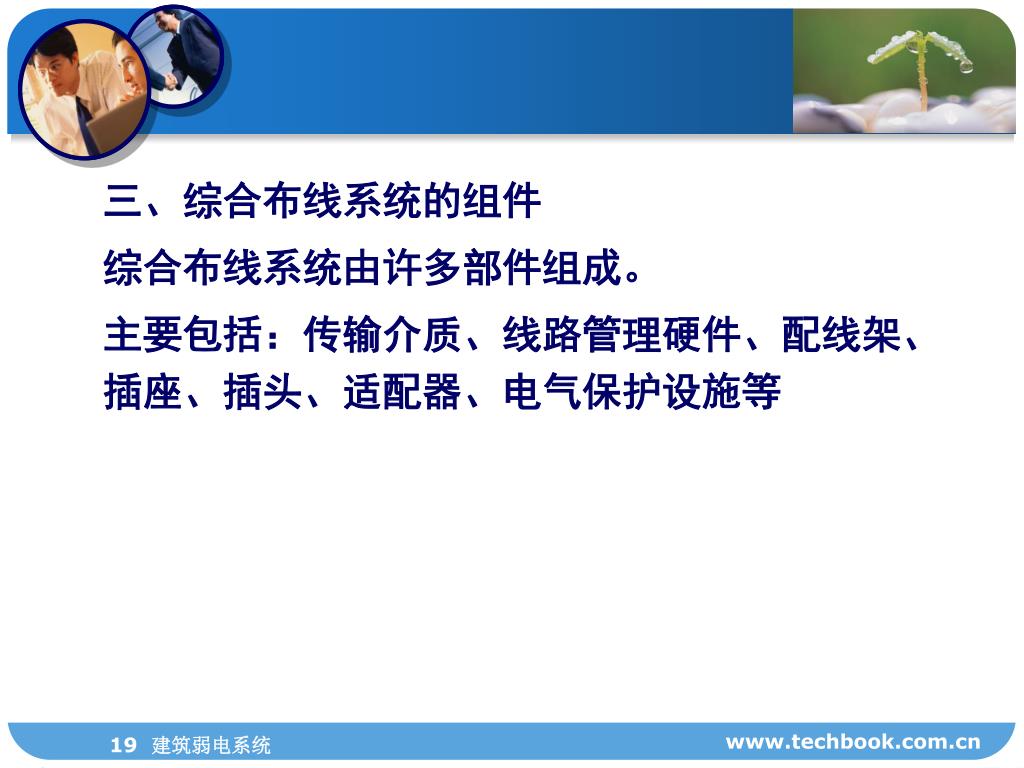

12. 三、综合布线系统的组件 • 综合布线系统由许多部件组成。 • 主要包括：传输介质、线路管理硬件、配线架、插座、插头、适配器、电气保护设施等 www.techbook.com.cn

13. www.techbook.com.cn

14. www.techbook.com.cn

15. www.techbook.com.cn

16. www.techbook.com.cn

17. 四、综合布线系统的组成 • 综合布线系统是智能大厦的必不可少的部分，它由六个子系统组成： • 工作区子系统 • 水平布线子系统 • 干线（垂直）子系统 • 设备间子系统 • 管理子系统 • 建筑群子系统 • 为了便于记忆,可以简称为”一区二间三系统” www.techbook.com.cn

18. www.techbook.com.cn

19. 信息插座 工作区 1.工作区子系统 由终端设备连接到信息插座的连线组成，用于连接终端设备与IO。所使用的连接器必须具备国际ISDN标准的8位接口，这种接口能接受大厦自动化系统所有低压信号以及高速数据网络信息和数码声频信号。 www.techbook.com.cn

20. 水平子系统 工作区 管理区 2.水平布线系统 水平布线系统是从用户工作区连接至垂直主干线子系统的 连线。 它总是分布在一个楼层上，并与信息插座连接。 通常使用连接线是4对UTP（非屏蔽双绞线）或STP（屏 蔽双绞线） www.techbook.com.cn

21. 粗钢筋 配线架 竖 井 配线架 大对数电缆 或光纤 PBX HOST 主机房 3.垂直干线子系统 用于连接各楼层的管理间子系统和设备间子系统，一般使用光缆或选用大对数的非屏蔽双绞线。 该系统通常是在二个单元之间，特别是在位于中央节点的公共系统设备处提供多个线路设施。 www.techbook.com.cn

22. 4.管理子系统 • 管理子系统由交连、互联和I/O组成。管理间为连接其他子系统提供手段，它是连接垂直干线子系统和水平布线子系统的设备，其主要设备是配线架、HUB和机柜、电源。 • 通过管理子系统很容易地管理通信线路，终端移动只需插拔跳线即可。 www.techbook.com.cn

23. 水平线缆 干缆 管理间 www.techbook.com.cn

24. 5.设备间子系统 • 由电缆、连接器和相关支撑硬件组成。它的作用是把各种公共系统设备的多种不同设备互联起来，其中包括邮电部门的光缆、同轴电缆、程控交换机等。也可以放置服务器。 www.techbook.com.cn

25. 6.建筑群子系统 • 它是将一个建筑物中的电缆延伸到另一个建筑物的通信设备和装置，通常是由光缆和相应设备组成。 • 它支持楼宇之间通信所需硬件，其中包括导线电缆、光缆及防止电缆上的脉冲电压进入建筑物的电气保护装置。 www.techbook.com.cn

26. www.techbook.com.cn

27. www.techbook.com.cn

28. 五、综合布线系统的特点 • 1.兼容性 兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。 • 2.开放性 开放性是指综合布线采用开放式体系结构，符合多种国际上现行的标准，几乎对所有著名厂商的产品都是开放的，如计算机设备、交换机设备等。 www.techbook.com.cn

29. 3.灵活性 综合布线采用标准的传输线缆和相关连接硬件，模块化设计所有的通道都是通用性的，组网也是灵活多样的。 4.可靠性 综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道。所有线缆和相关连接件均通过ISO认证。 5.先进性 所有布线均采用世界上最新通信标准，链路均按八芯双绞线配置。 6.经济性 综合布线与传统的布线方式相比，它是一种既具有良好的初期投资特性，又具有很高的性能价格比的高科技产品。 www.techbook.com.cn

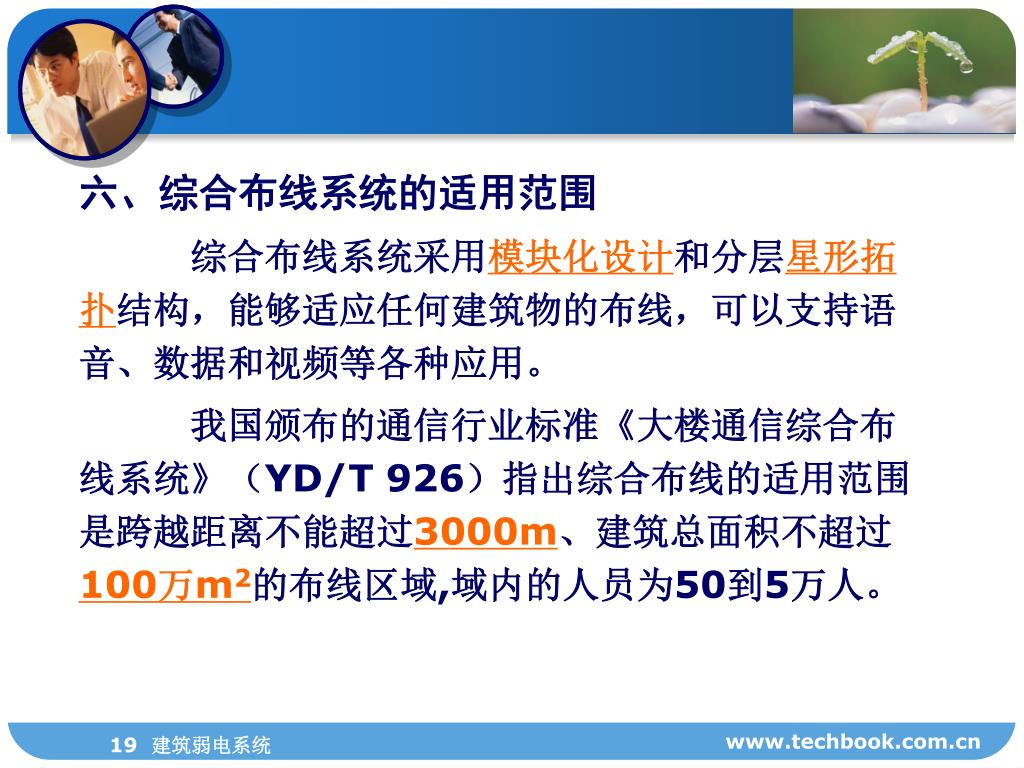

30. 六、综合布线系统的适用范围 • 　　　综合布线系统采用模块化设计和分层星形拓扑结构，能够适应任何建筑物的布线，可以支持语音、数据和视频等各种应用。 • 　　　我国颁布的通信行业标准《大楼通信综合布线系统》（YD/T 926）指出综合布线的适用范围是跨越距离不能超过3000m、建筑总面积不超过100万m2的布线区域,域内的人员为50到5万人。 www.techbook.com.cn

31. 商务和专业银行、股票证券交易所、宾馆饭店和百货商店商务和专业银行、股票证券交易所、宾馆饭店和百货商店 • 各大公司、律师事务所、商务贸易中心及综合楼 • 大学校园、公司建筑群、政府机构 • 码头、火车站、机场、交通指挥中心、出租车调度中心 • 医务、急救中心 • 邮政电信局 • 智能住宅小区、高尚住宅 www.techbook.com.cn

32. 七、综合布线标准 • 国际标准—ISO/IEC 11801 • 北美标准—TIA/EIA 568 • 欧洲标准—EN50173 • 国家标准—GB/T 50311 • GB/T 50312 • 信息产业部标准—YD/T 926 www.techbook.com.cn

33. 1.国际标准—ISO11801 • 国际标准化组织/国际电工技术委员会，1995年7月正式公布《ISO/IEC 11801：1995（E）信息技术—用户建筑物综合布线》。 • 内容： • 综合布线的结构及最低配置 • 器具要求 • 各种电缆线的性能要求 • 一致性要求及检测程序 www.techbook.com.cn

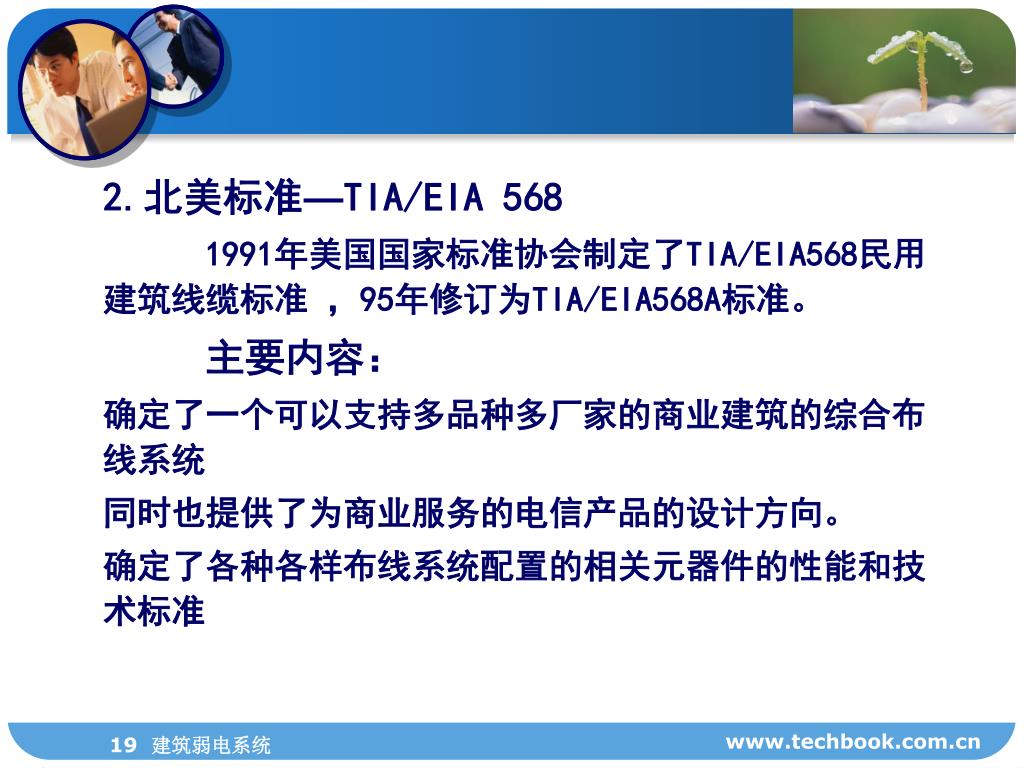

34. 2.北美标准—TIA/EIA 568 • 1991年美国国家标准协会制定了TIA/EIA568民用建筑线缆标准 ，95年修订为TIA/EIA568A标准。 • 主要内容： • 确定了一个可以支持多品种多厂家的商业建筑的综合布线系统 • 同时也提供了为商业服务的电信产品的设计方向。 • 确定了各种各样布线系统配置的相关元器件的性能和技术标准 www.techbook.com.cn

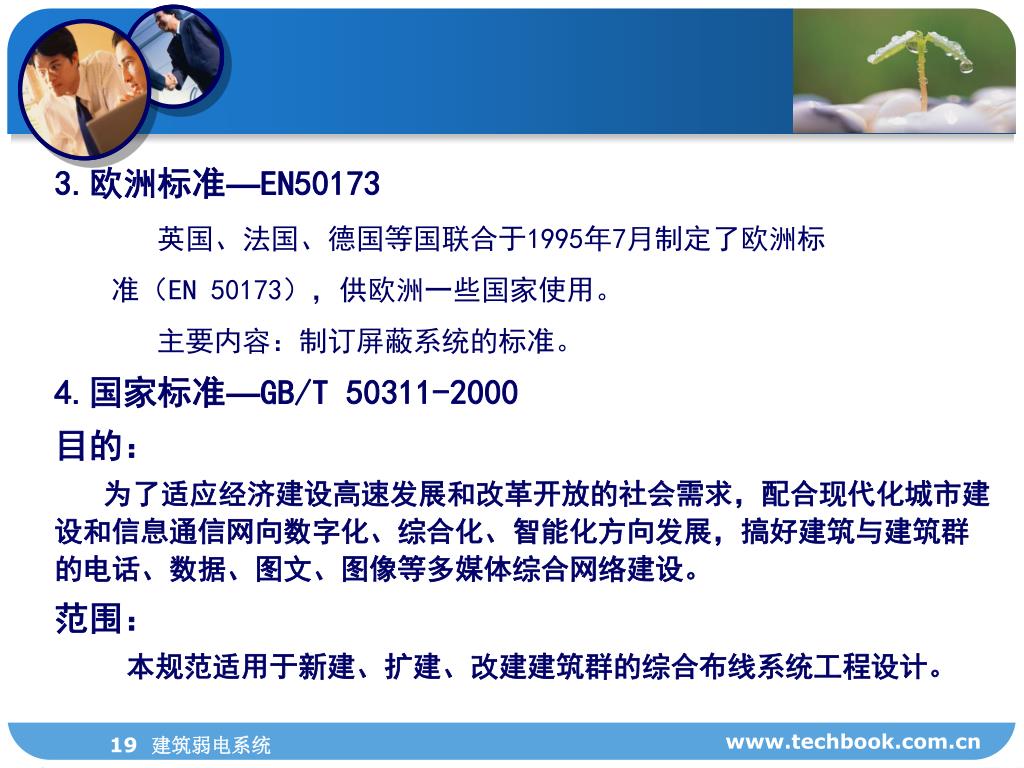

35. 3.欧洲标准—EN50173 • 英国、法国、德国等国联合于1995年7月制定了欧洲标 • 准（EN 50173），供欧洲一些国家使用。 • 主要内容：制订屏蔽系统的标准。 • 4.国家标准—GB/T 50311-2000 • 目的： • 为了适应经济建设高速发展和改革开放的社会需求，配合现代化城市建设和信息通信网向数字化、综合化、智能化方向发展，搞好建筑与建筑群的电话、数据、图文、图像等多媒体综合网络建设。 • 范围： • 本规范适用于新建、扩建、改建建筑群的综合布线系统工程设计。 www.techbook.com.cn

36. 5.信息产业部标准—YD/T926 • 本标准规定了接入网内大楼通信综合布线系统的总体结构、要求、试验方法与验收等。本标准中大楼指各种商务大楼、办公大楼及综合性大楼等，但不包括普通住宅楼。 • 本标准与ISO/IEC 11801的不同： • 链路的试验项目与验收条款比ISO/IEC 11801更加具体； • 对称电缆布线中，不推荐采用120Ω阻抗的电缆品种及星绞电缆品种； • 对综合布线系统与公用网的接口提出了要求。 www.techbook.com.cn

37. 七、综合布线选型原则 • 常用的综合布线系统有： • 美国的安普（AMP）的开放式布线系统（Oper Wiring System） • 美国朗讯（Lucent）的SYSTIMAXSCS布线系统 • 美国西蒙（SIEMON）公司推出的SIEMON Cabling布线系统 • 加拿大北方电讯（Northern Telecom）公司推出的IBDN （Integrated Building Distribution Network）布线系统 • 德国克罗内的K.I.S.S （KRONE Integrated Structured Solutions）布线系统。 www.techbook.com.cn

38. 这些产品都提供了15年的质量保证体系和有关产品系列设计指南和验收方法等。这些产品都提供了15年的质量保证体系和有关产品系列设计指南和验收方法等。 • 选择布线产品时，要注意： • 电气特性、机构特性及568可靠性指标。 • 选择一致性的、高性能的布线材料，千万不要选用多家产品，否则可靠性得不到保证。 www.techbook.com.cn

39. 本章总结 • 经过学习，你了解了综合布线系统哪些基础知识？ • 作业： • 工作页 www.techbook.com.cn
