Presentation Transcript

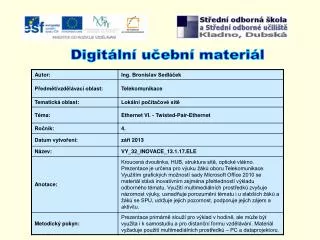

  1. Digitální učební materiál

  2. Čtyřportový ethernetový hub

  3. Twisted-Pair-Ethernet • Mezi nedostatky sběrnicových sítí patří zejména jejich malá spolehlivost, nemožnost centrálního řízení a nepružné rozšiřování sítě. • To podnítilo další vývoj technologie IEEE 802.3, jenž vyústil do specifikace sítě 10 Base IEEE 802.3i. Síť 10 Base T využívá kabeláž na bázi kroucených párů UTP a STP kategorie 3 až 5 a hvězdicovou topologii sítě s aktivnímirozbočovači tzv. Ethernet hub.

  4. Twisted-Pair-Ethernet • Uzly DTE jsou připojeny prostřednictvím vysílacího a přijímacího páru na Ethernet hub, který má funkci multiportového opakovače (tzn. že rekonstruuje a zesiluje signál) signálu jedné vysílací stanice pro všechny ostatní stanice, čímž je zabezpečen režim broadcast média (vysílání pro všechny) požadovaný Ethernetem. • K propojení pak slouží 4-pólové telefonní konektory RJ 45.

  5. Twisted-Pair-Ethernet • Propojení každé stanice s hubem je dvojbodové a plně duplexní. • Pokud jedna ze stanic pro poruchu vypadne, pak následuje její odpojení a síť může pokračovat nerušeně dále ve své činnosti. • Síť používá média 10 Base T nebo 100 Base Tx, tedy kroucené dvojlinky (T). Pro každý směr je používán jeden pár. • Impedancevedení je 100 Ω. Síť Base Tx též zveme Fast Ethernet ( tedy rychlý Ethernet).

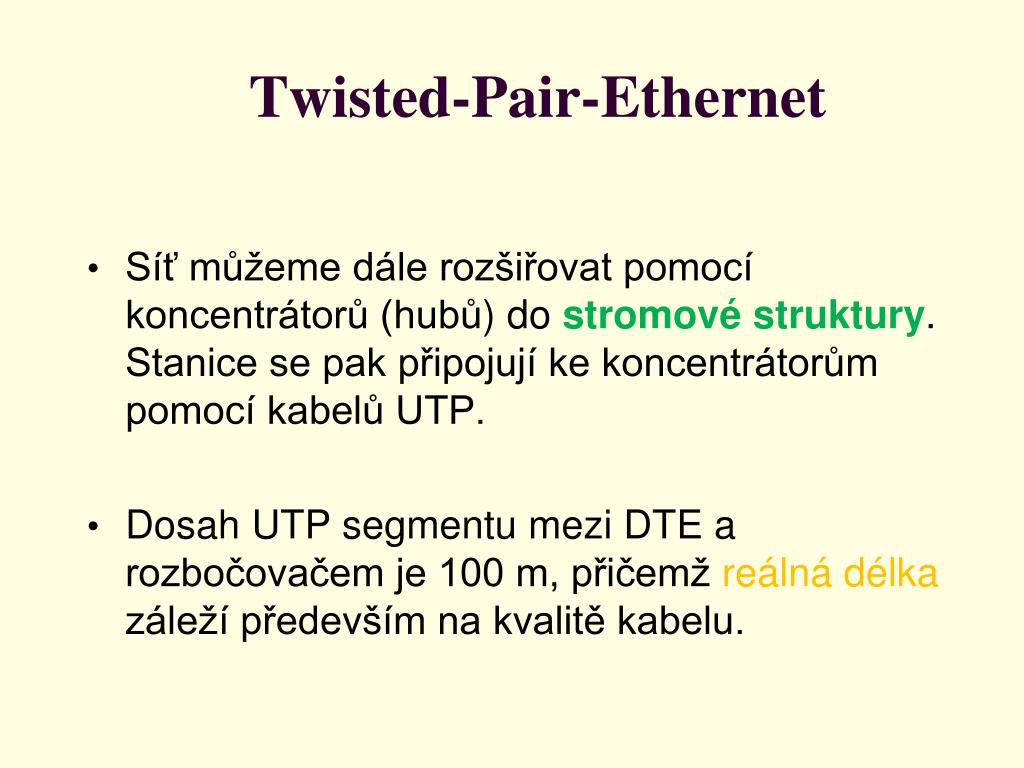

  6. Twisted-Pair-Ethernet • Síť můžeme dále rozšiřovat pomocí koncentrátorů (hubů) do stromové struktury. Stanice se pak připojují ke koncentrátorům pomocí kabelů UTP. • Dosah UTP segmentu mezi DTE a rozbočovačem je 100 m, přičemž reálná délka záleží především na kvalitě kabelu.

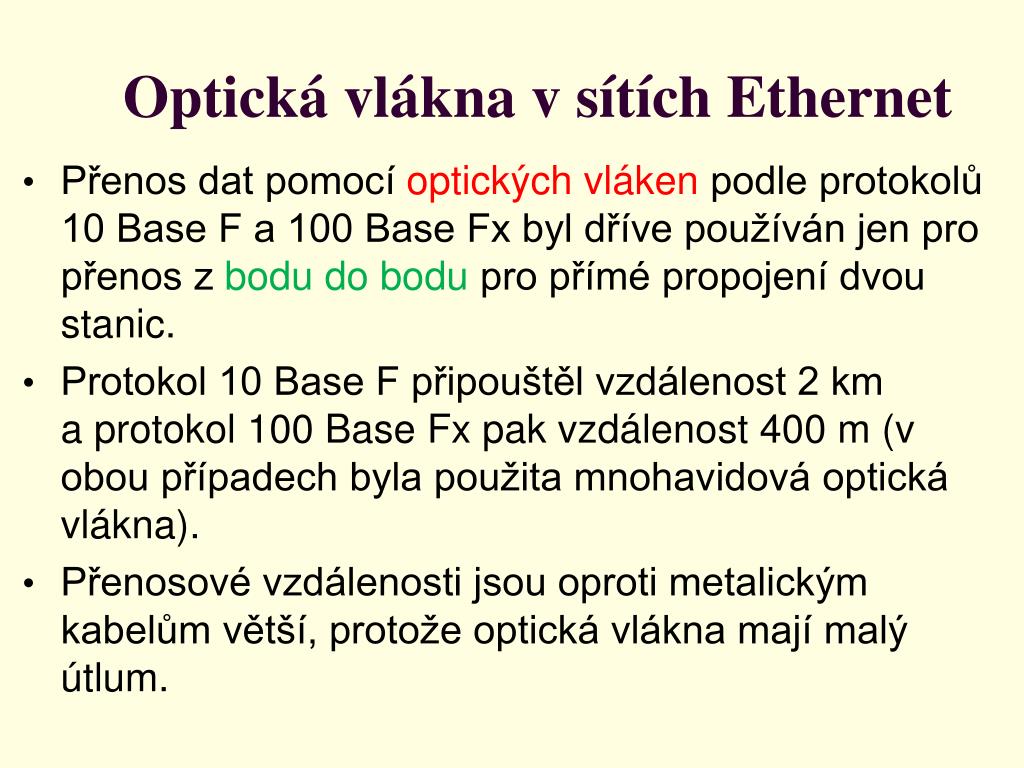

  7. Optická vlákna v sítích Ethernet • Přenos dat pomocí optických vláken podle protokolů 10 Base F a 100 Base Fx byl dříve používán jen pro přenos z bodu do bodu pro přímé propojení dvou stanic. • Protokol 10 Base F připouštěl vzdálenost 2 km a protokol 100 Base Fx pak vzdálenost 400 m (v obou případech byla použita mnohavidová optická vlákna). • Přenosové vzdálenosti jsou oproti metalickým kabelům větší, protože optická vlákna mají malý útlum.

  8. Optická vlákna v sítích Ethernet • Nevýhodné spojení z bodu do bodu (přičemž nebyla možnost odbočky z průběžné sběrnice) jsme odstranili použitím mostů(bridge) a rozbočovačů (hub). • Dále pak pomocí aktivních prvků kabeláže můžeme kombinovat optické kabely s metalickými v jedné síti.

  9. Použité zdroje: BOHÁČ, Leoš a Pavel BEZPALEC. Datové sítě: přednášky. 1. vyd. Praha: České vysoké učení technické, 2011, 204 s. ISBN 978-80-01-04694-4. HÄBERLE, Heinz. Průmyslová elektronika a informační technologie. 1. vyd. Praha: Europa-Sobotáles, 2003. ISBN 80-867-0604-4. JANSEN, Horst a Heinrich RÖTTER. Informační a telekomunikační technika. 1. vyd. Praha: Europa-Sobotáles, 2004, 399 s. ISBN 80-86706-08-7. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Bronislav Sedláček. FROM WIKIMEDIA COMMONS. cs.wikipedia.cz [online]. [cit. 18.2.2014]. Dostupný na WWW: 4_port_netgear_ethernet_hub.jpg ‎(496 × 328 pixels, file size: 152 KB, MIME type: image/jpeg)
