Design Tutorial: Creating Geometric Shapes with Advanced Features

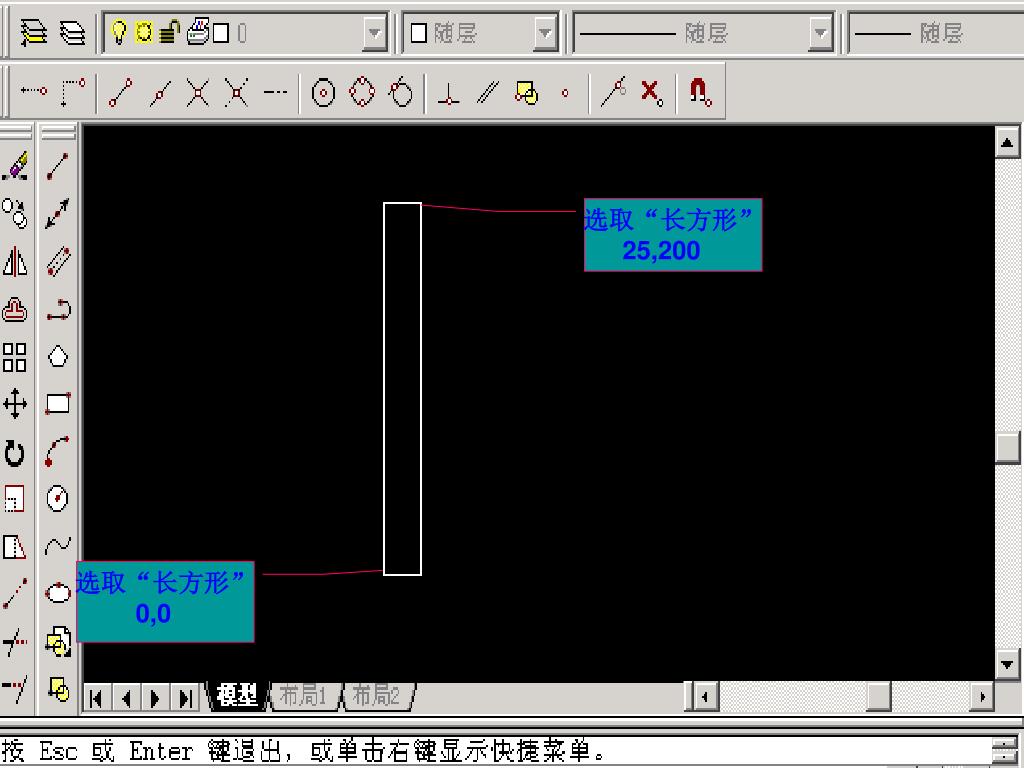

1. 选取“长方形” 25,200 选取“长方形” 0,0

2. 80,25 0,0

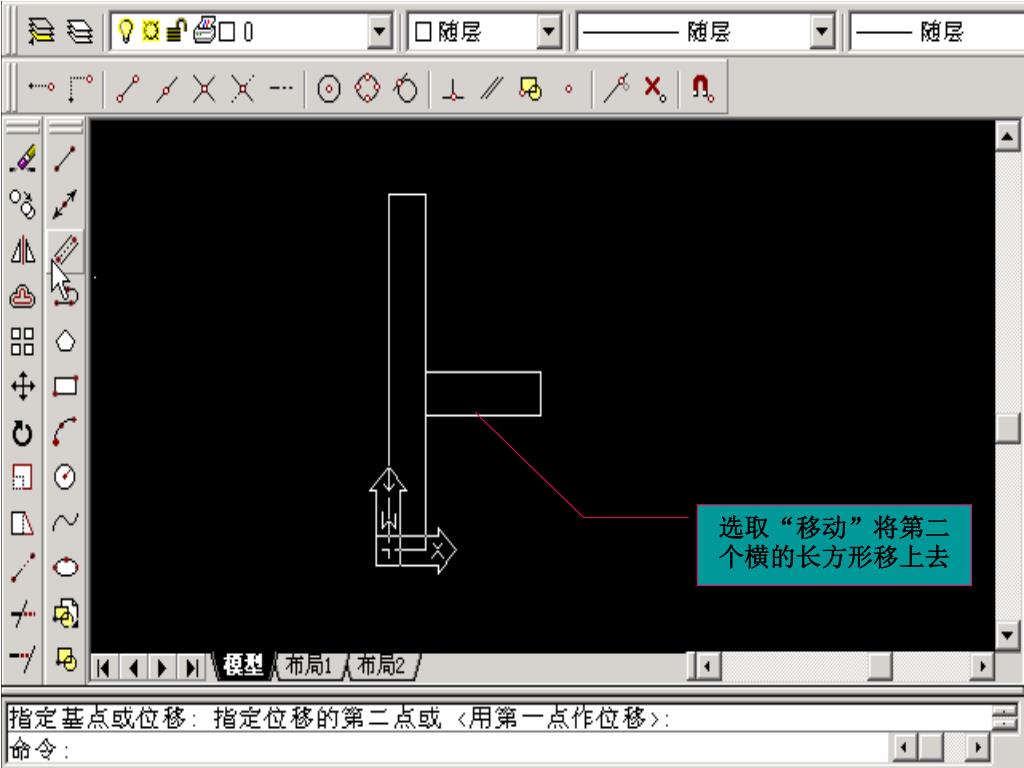

3. 选取“移动”将第二个横的长方形移上去

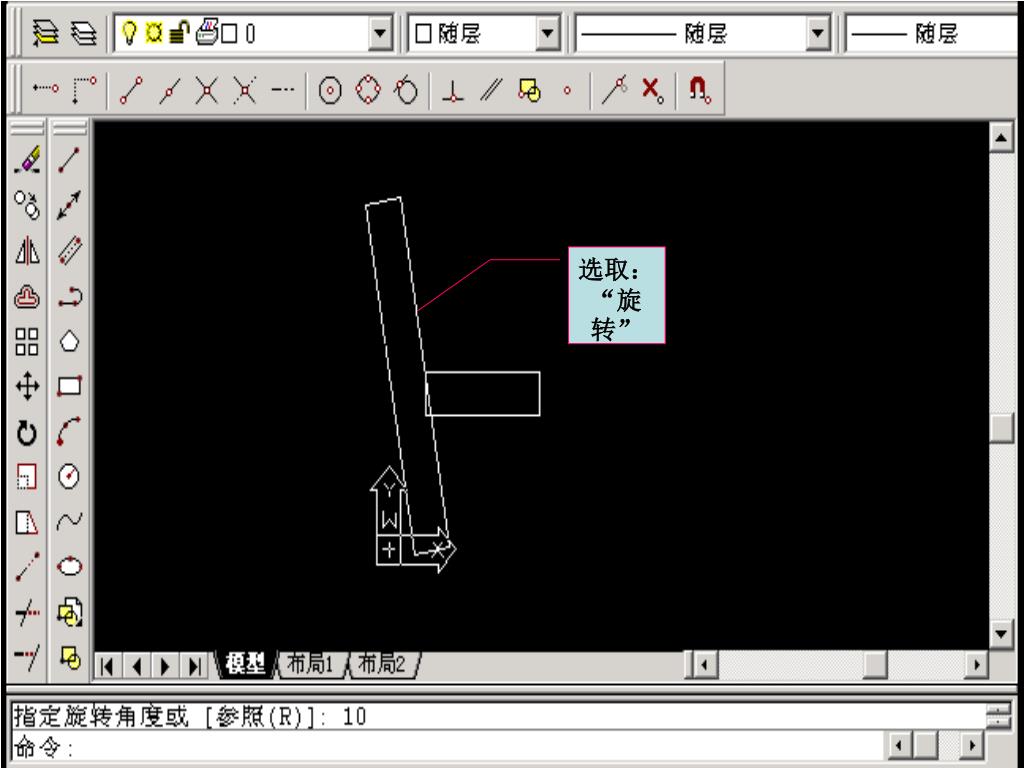

4. 选取：“旋转” 10度

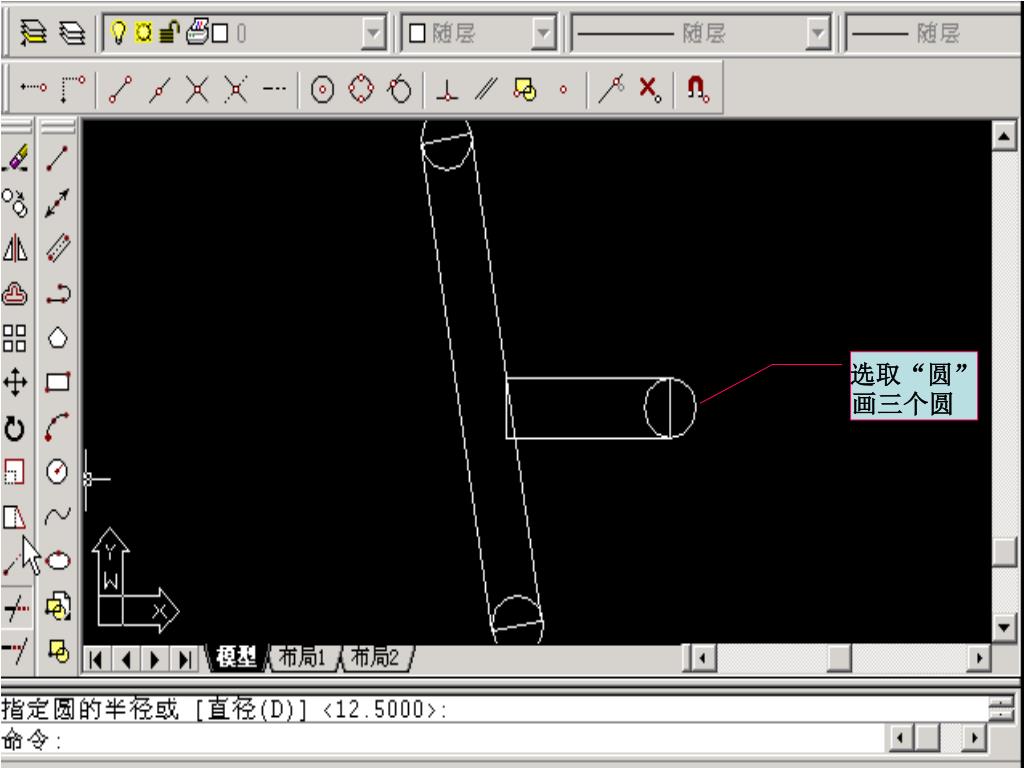

5. 选取“圆”画三个圆

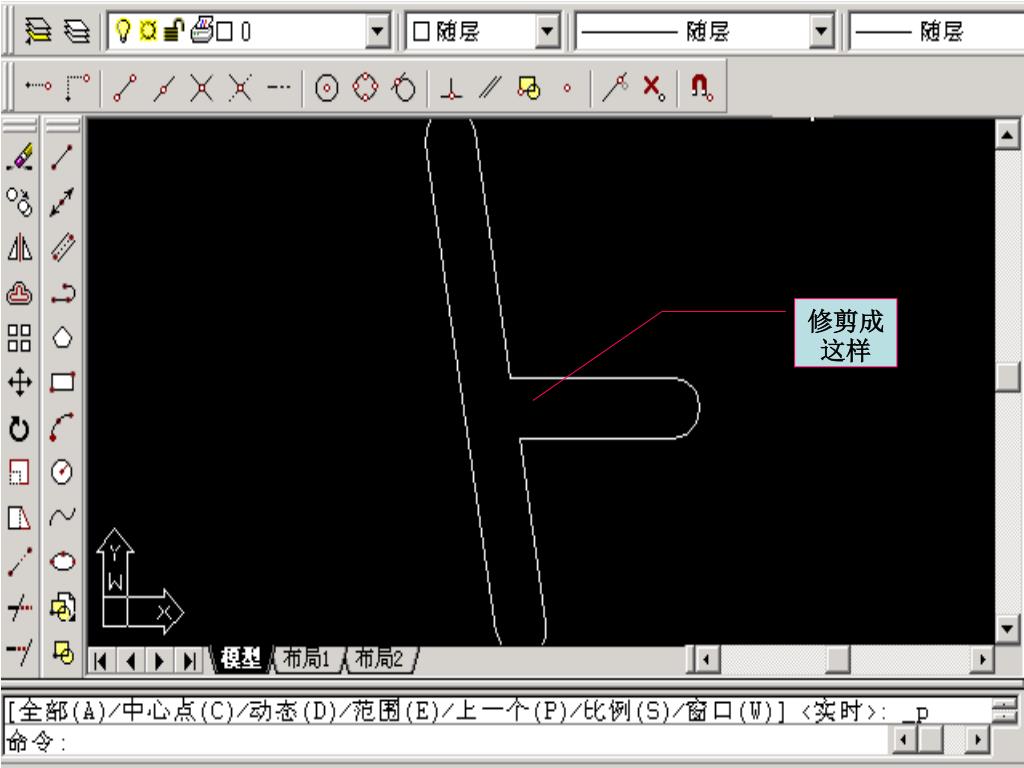

6. 修剪成这样

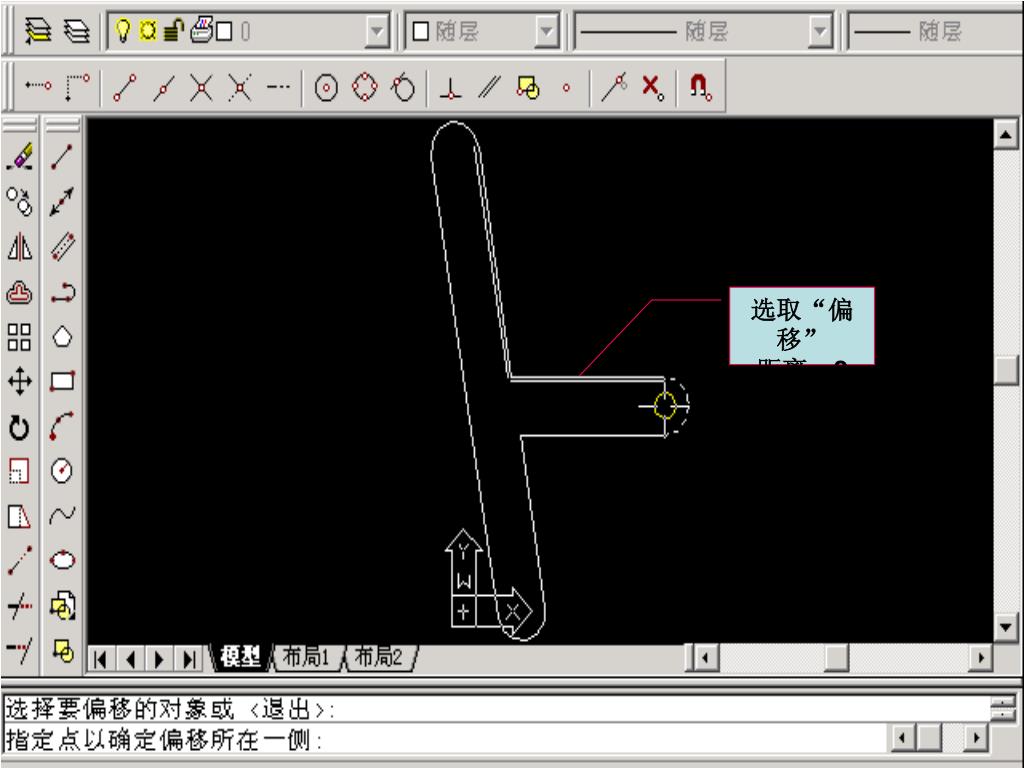

7. 选取“偏移” 距离：2

8. 修剪，用“延伸”连接两断开点

9. 选取“复制”选上面半圆拉下来

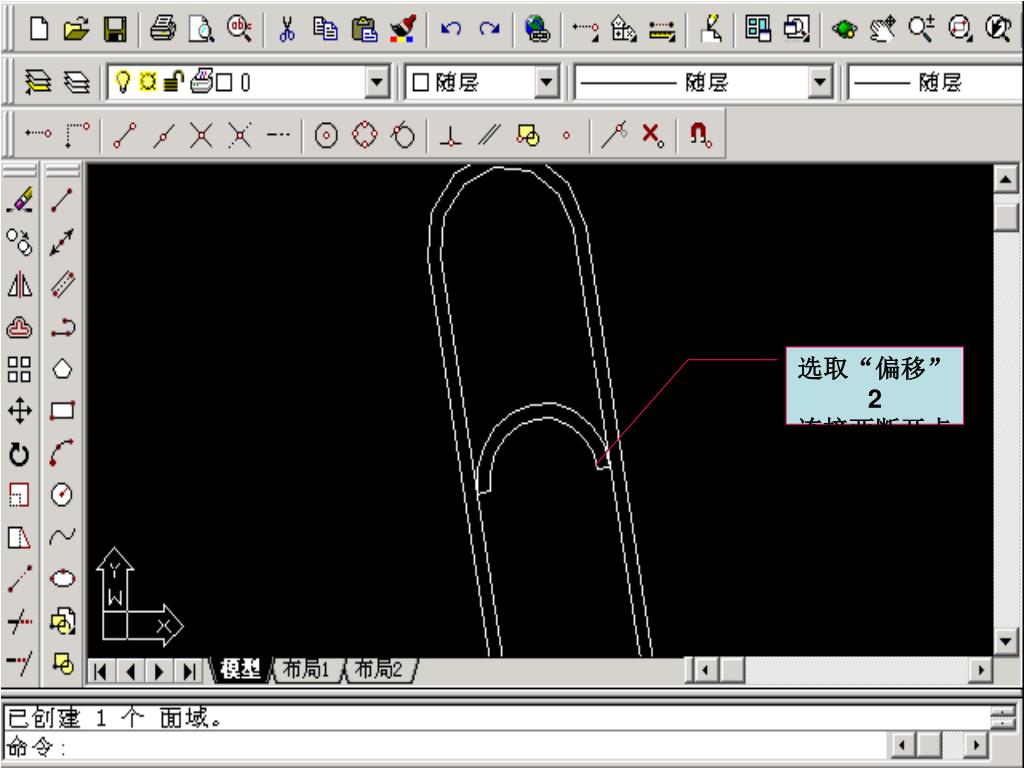

10. 选取“偏移” 2 连接两断开点

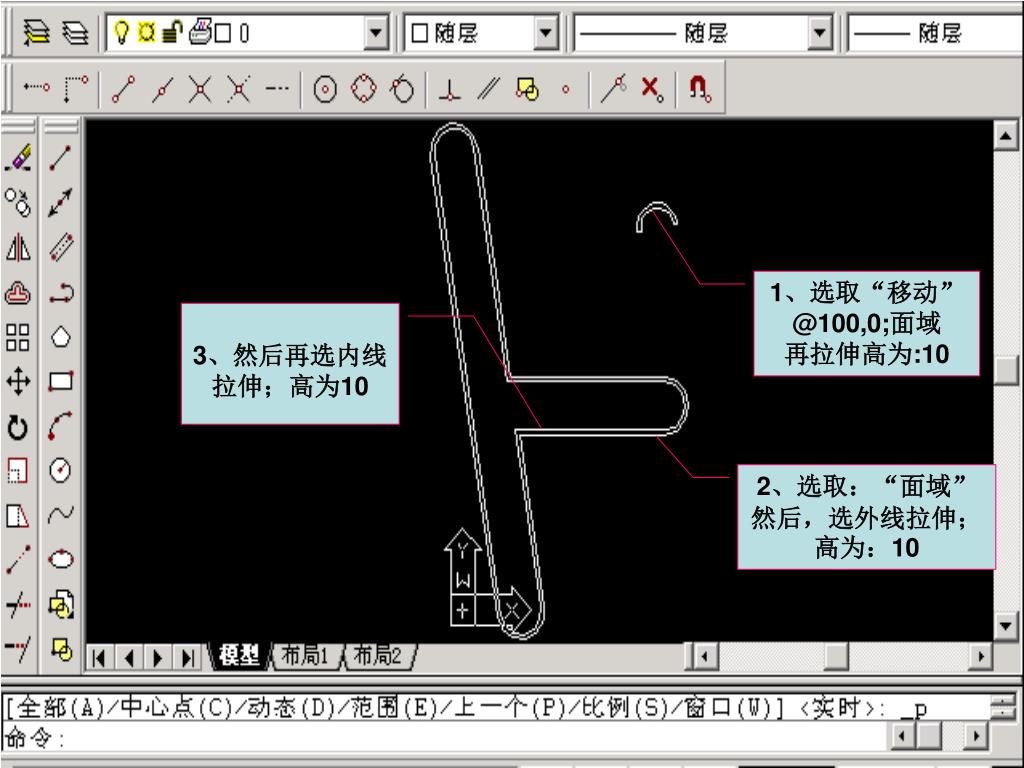

11. 1、选取“移动” @100,0;面域 再拉伸高为:10 3、然后再选内线拉伸；高为10 2、选取：“面域” 然后，选外线拉伸；高为：10

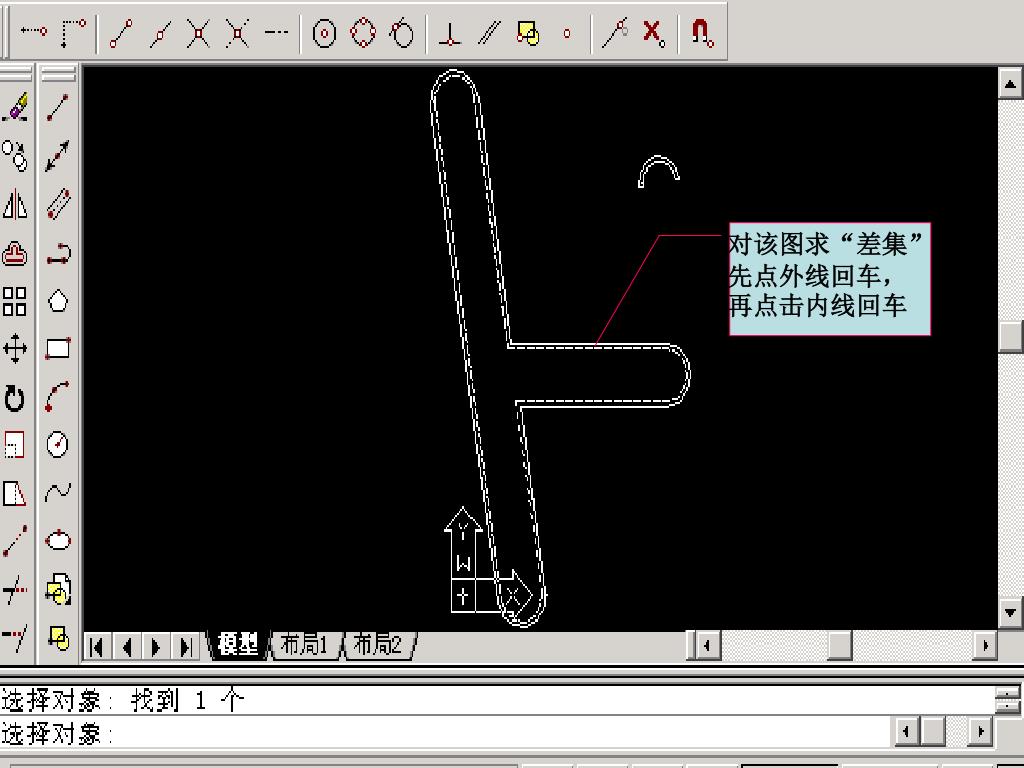

12. 对该图求“差集” 先点外线回车，再点击内线回车

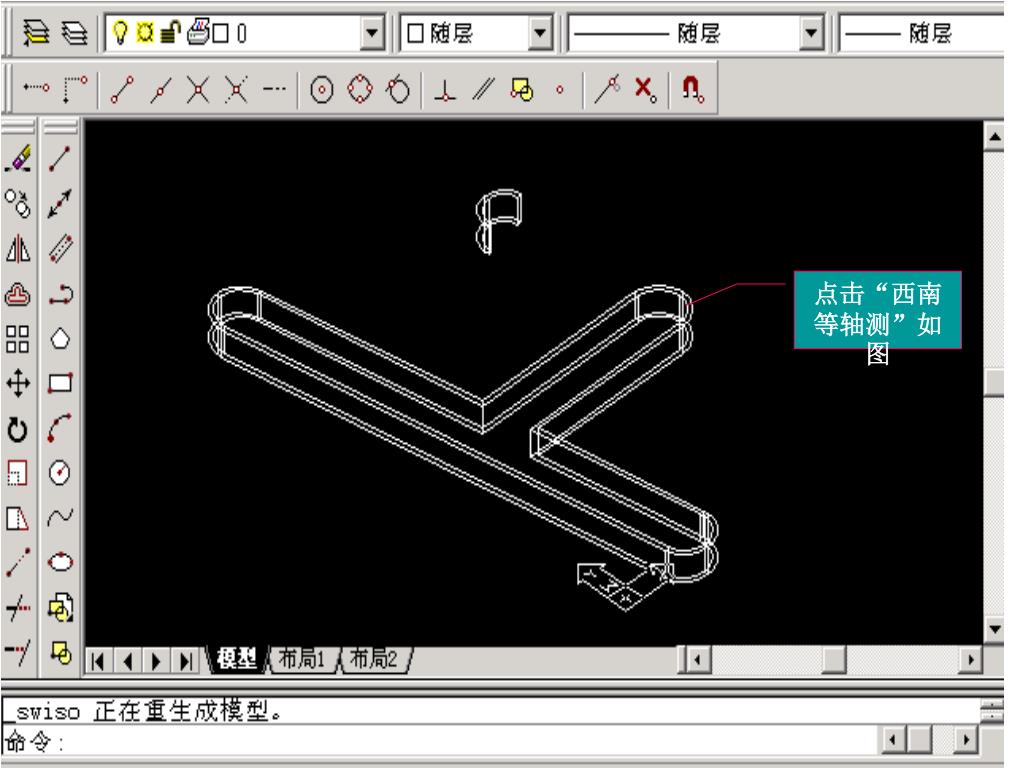

13. 点击“西南等轴测”如图

15. 把刚才半圆再移回来 @-100,0 第一基点

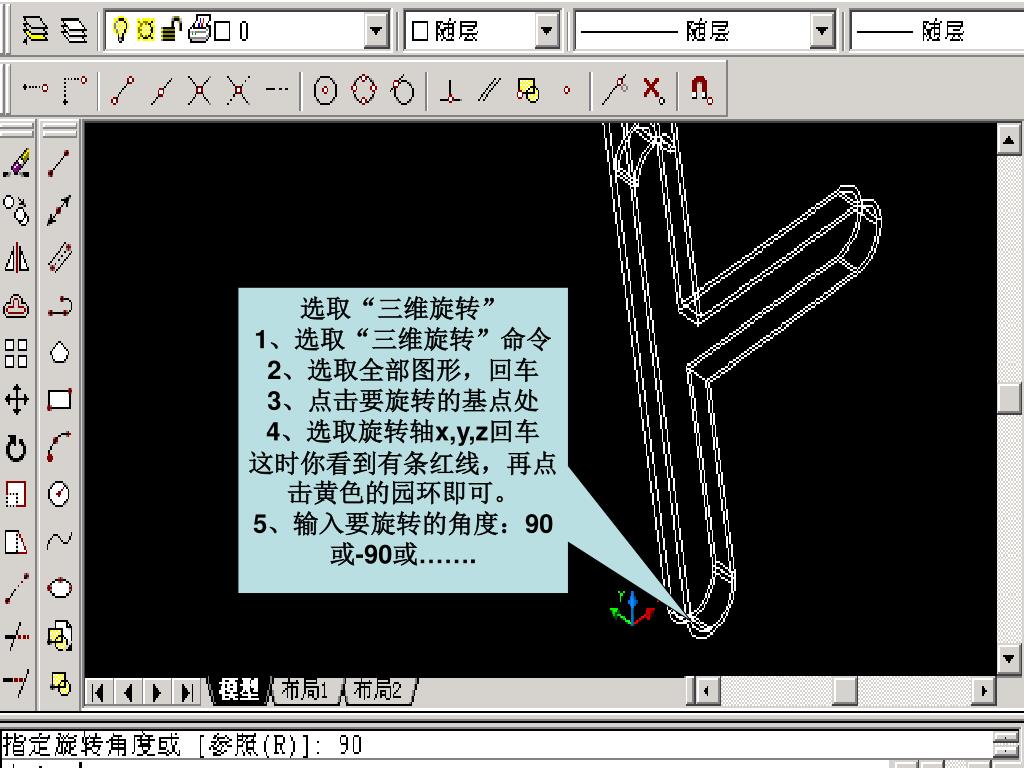

16. 选取“三维旋转” 1、选取“三维旋转”命令 2、选取全部图形，回车 3、点击要旋转的基点处 4、选取旋转轴x,y,z回车 这时你看到有条红线，再点击黄色的园环即可。 5、输入要旋转的角度：90或-90或…….

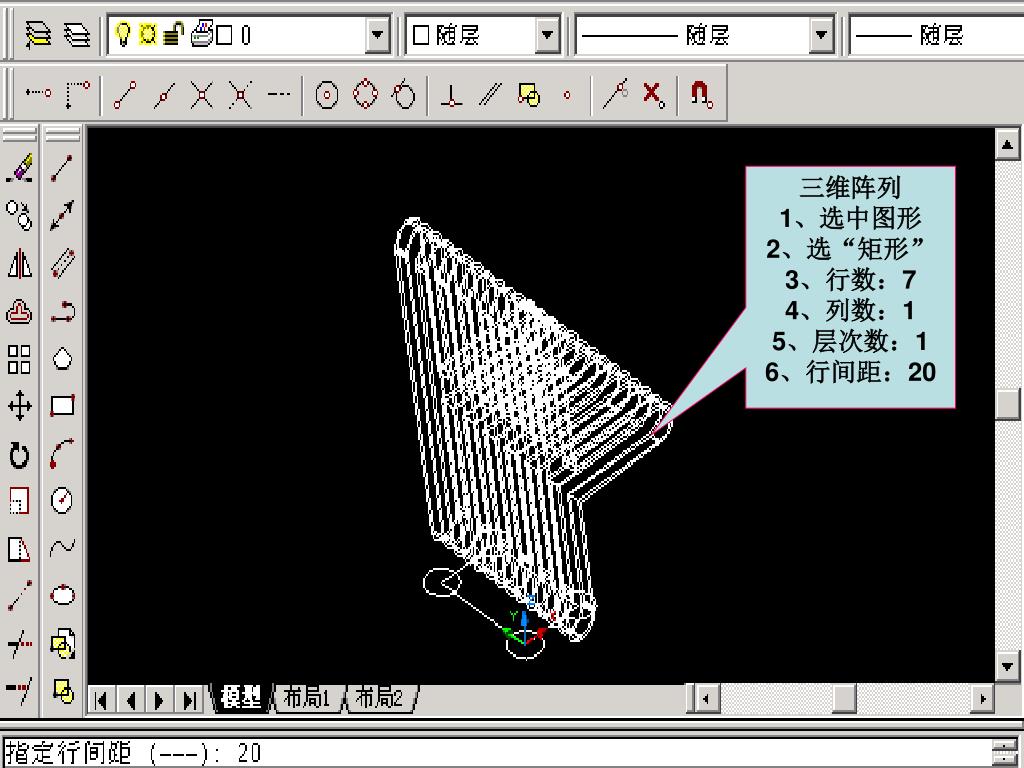

17. 三维阵列 1、选中图形 2、选“矩形” 3、行数：7 4、列数：1 5、层次数：1 6、行间距：20

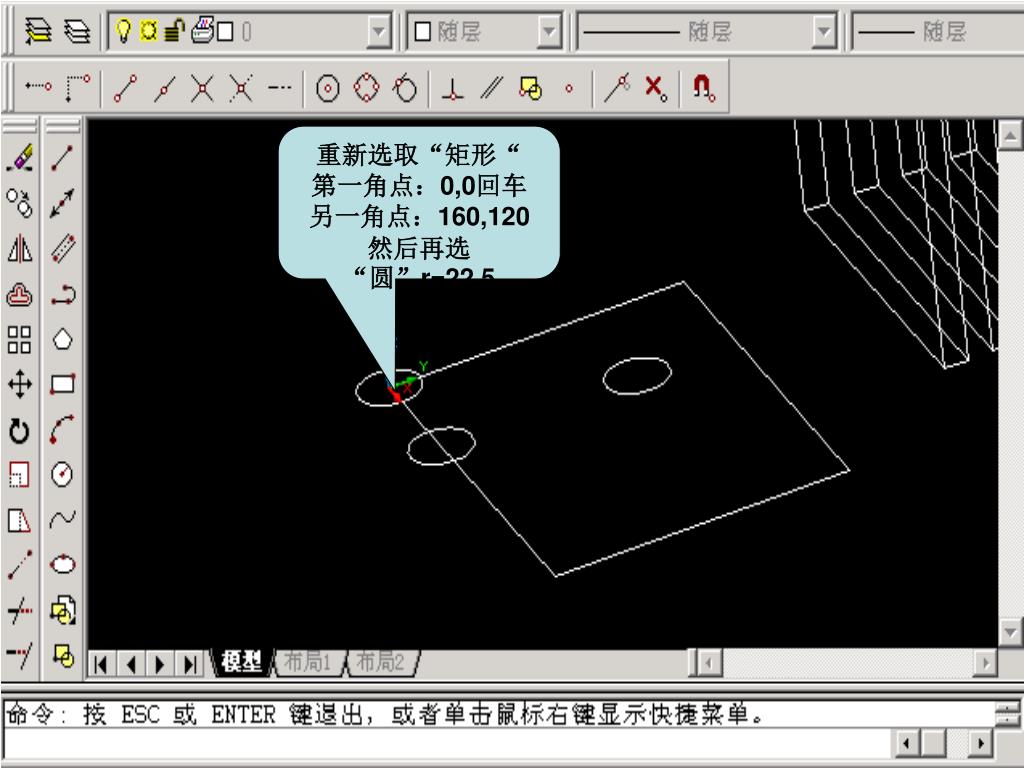

18. 重新选取“矩形“ 第一角点：0,0回车 另一角点：160,120 然后再选“圆”r=22.5

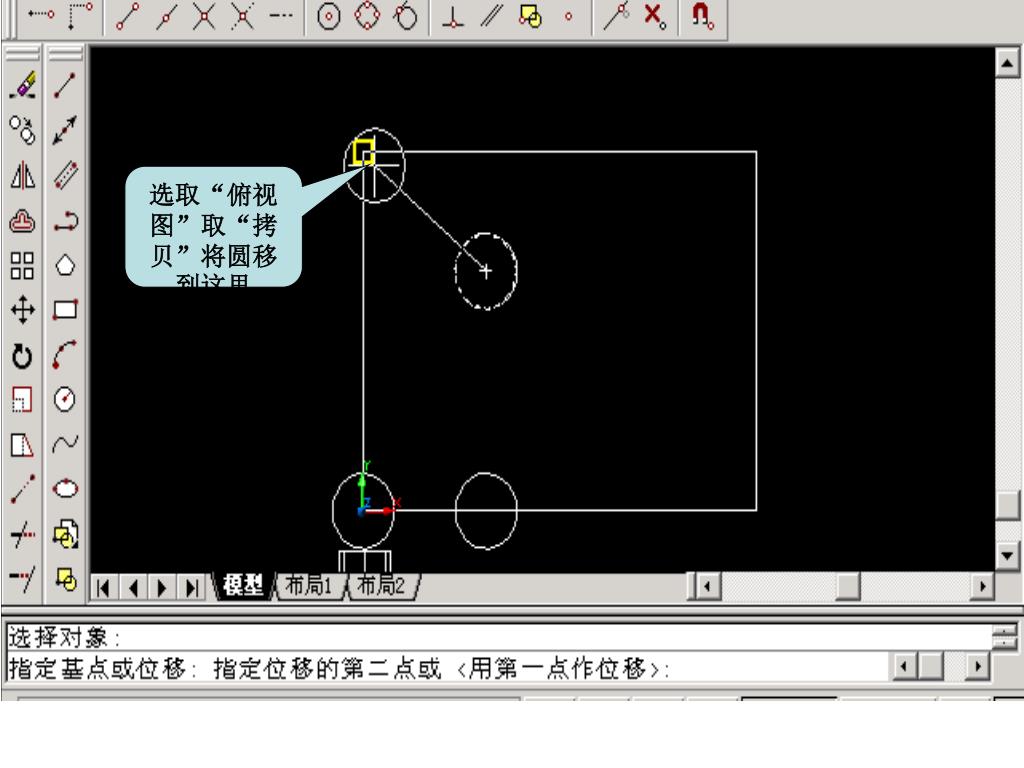

19. 选取“俯视图”取“拷贝”将圆移到这里

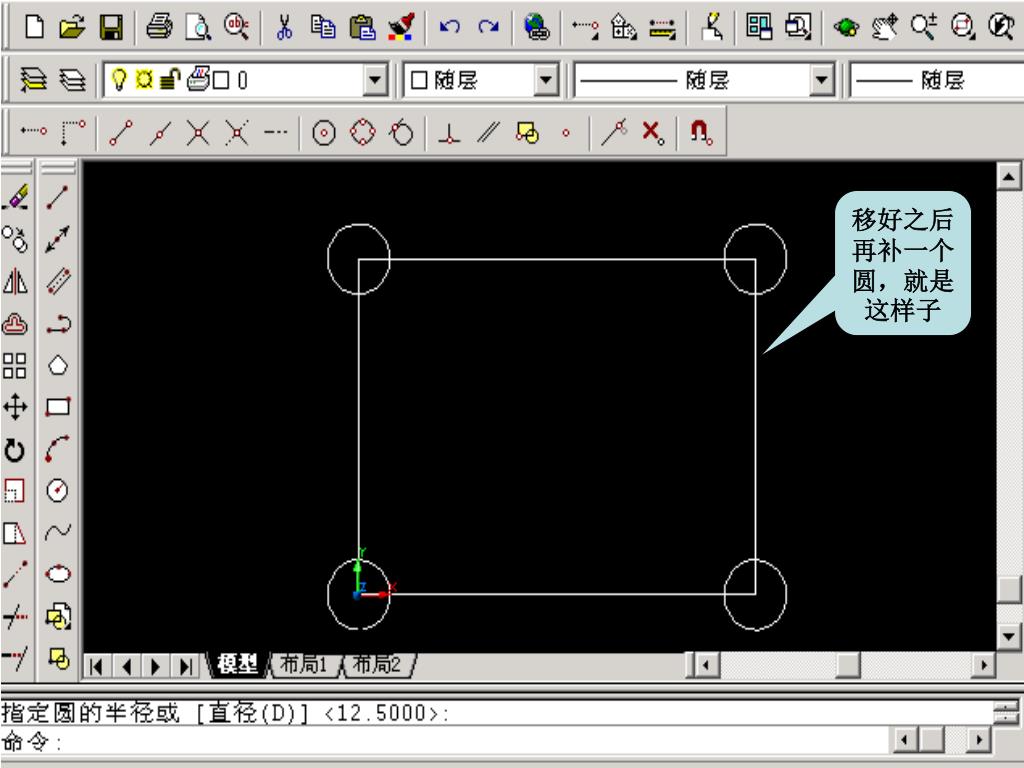

20. 移好之后再补一个圆，就是这样子

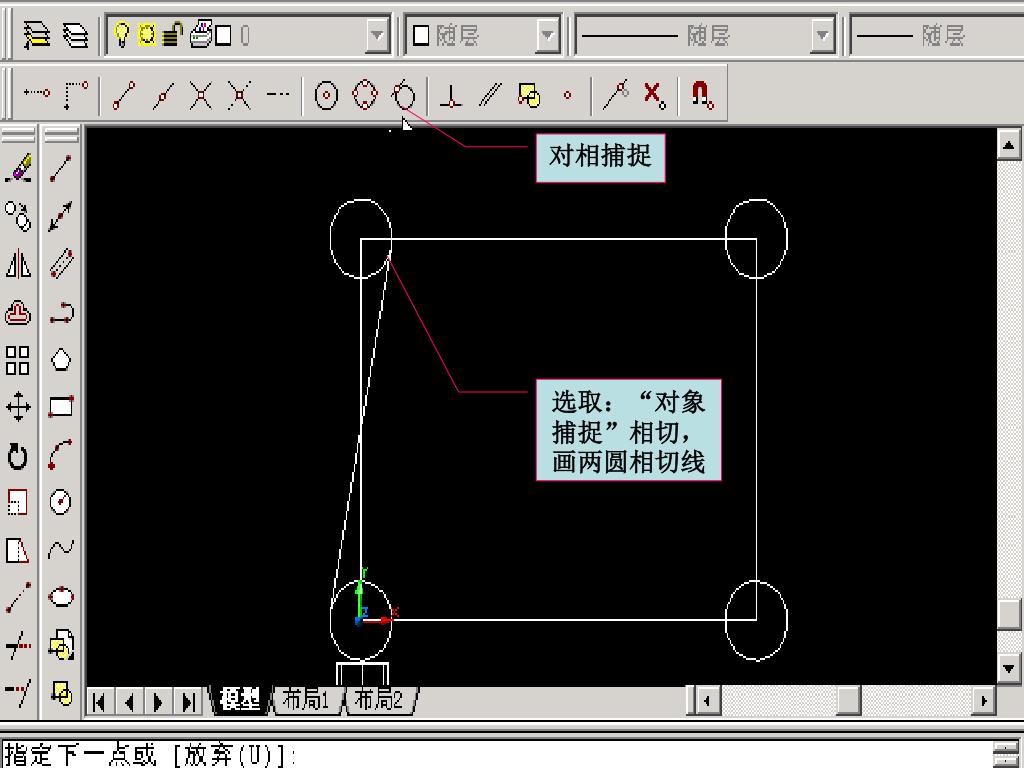

21. 对相捕捉 选取：“对象捕捉”相切，画两圆相切线

22. 选取“直线”画一条横线从：x=0,y=100

23. 再画两条垂直线与下面圆相切

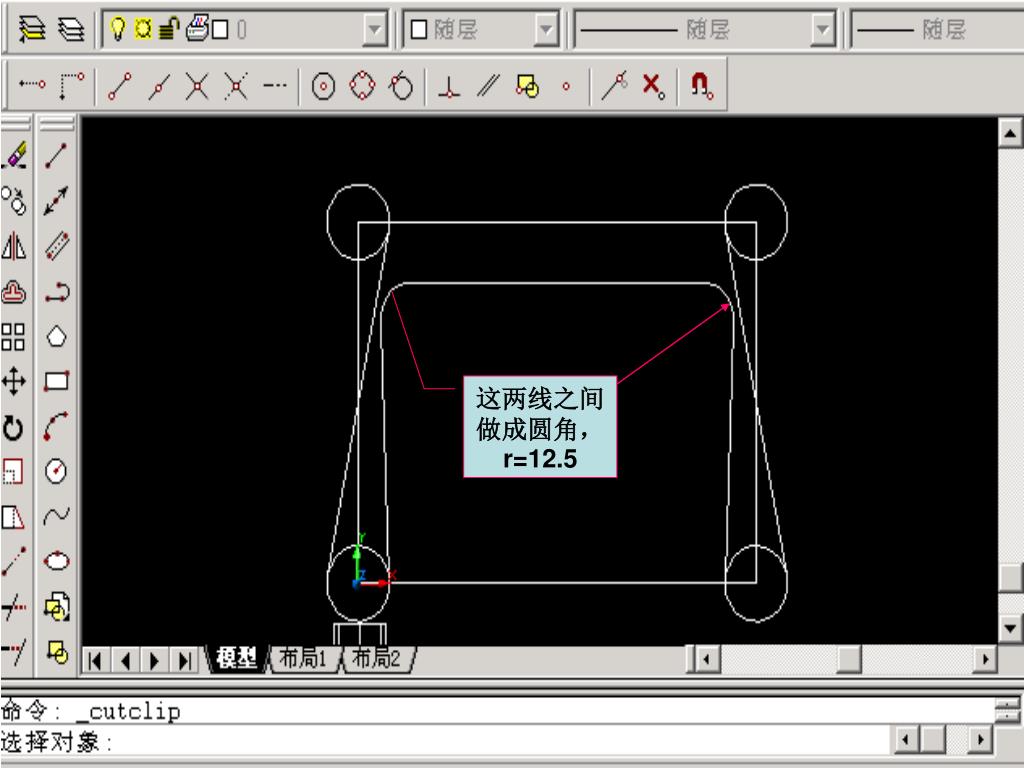

24. 这两线之间做成圆角，r=12.5

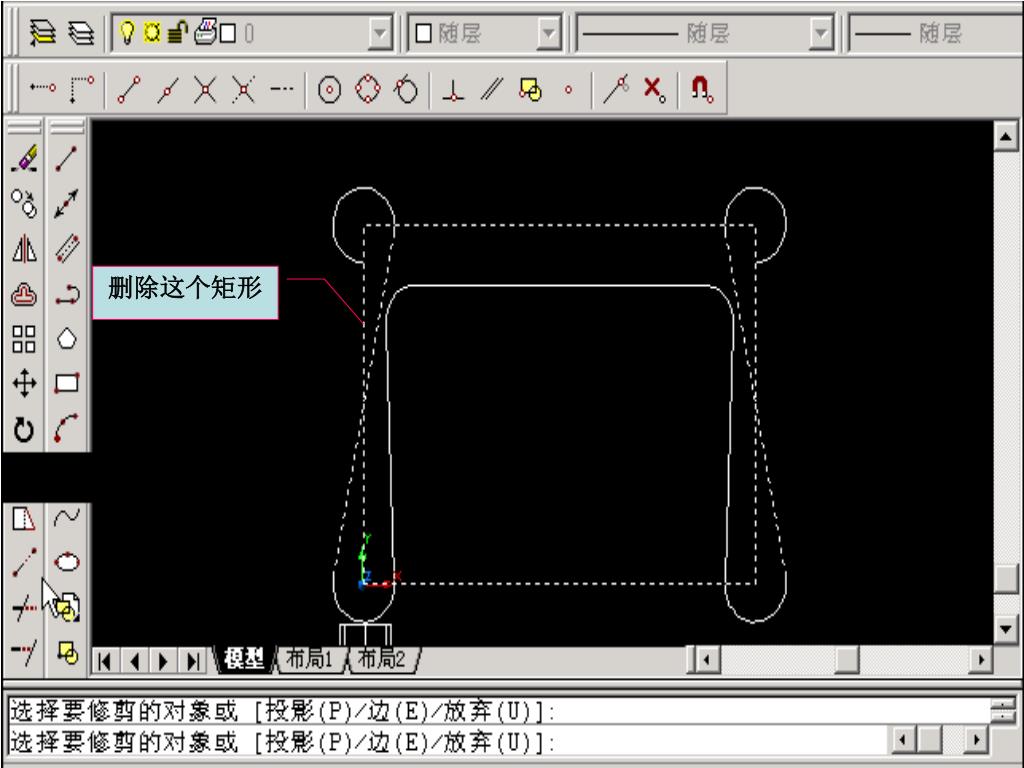

25. 删除这个矩形

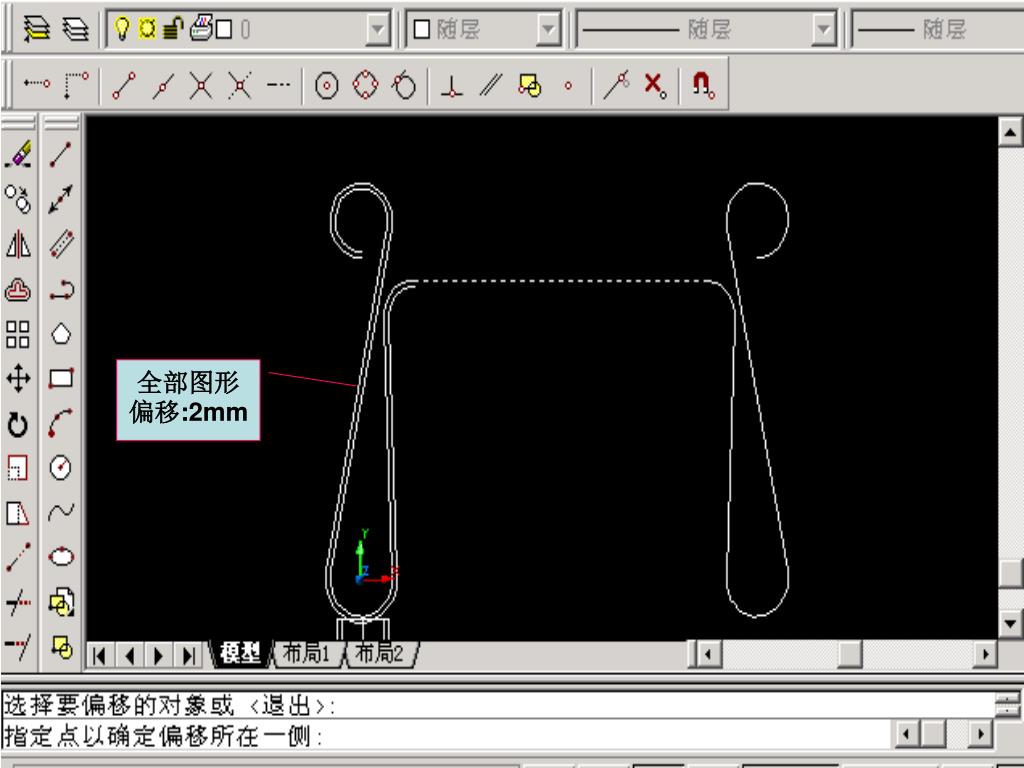

26. 全部图形偏移:2mm

27. 连接两断开的线

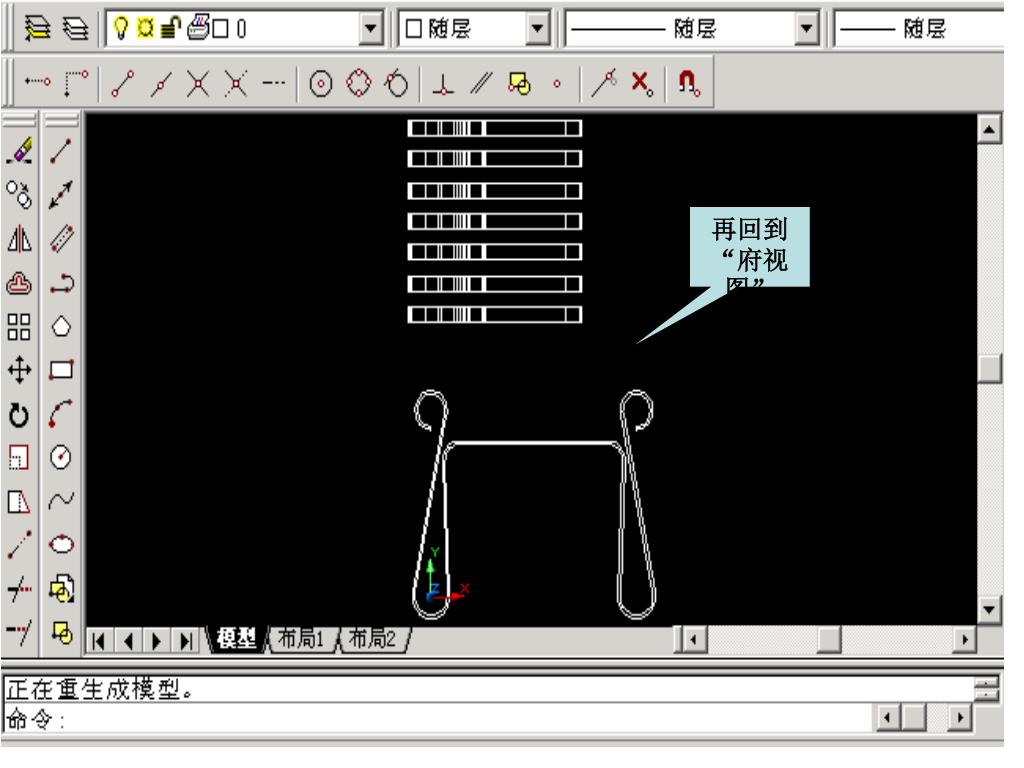

28. 再回到“府视图”

29. 做面域时一定要严格检察图形中有没有不封闭的地方,否则你是做不成面域的做面域时一定要严格检察图形中有没有不封闭的地方,否则你是做不成面域的

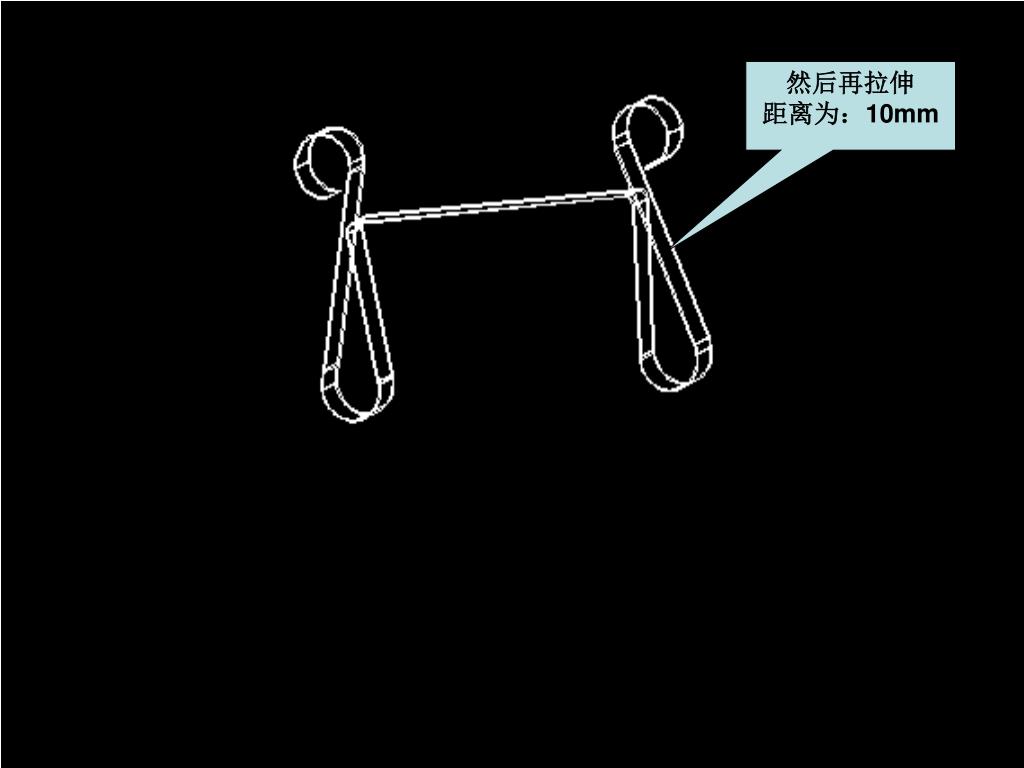

30. 然后再拉伸 距离为：10mm

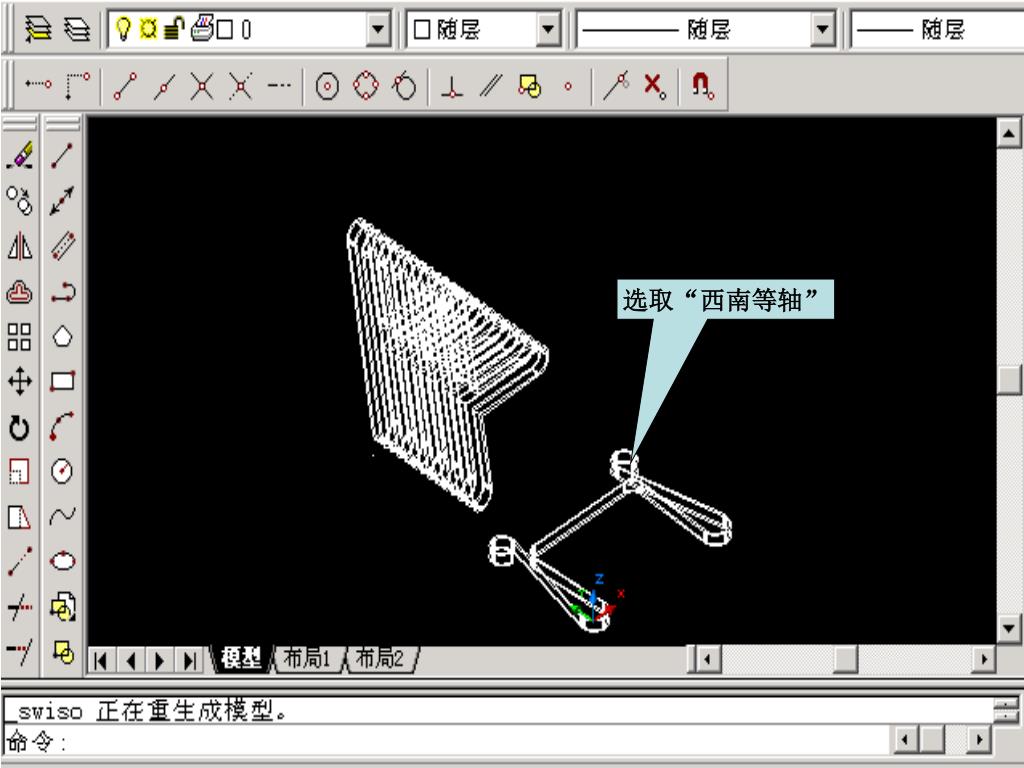

31. 选取“西南等轴”

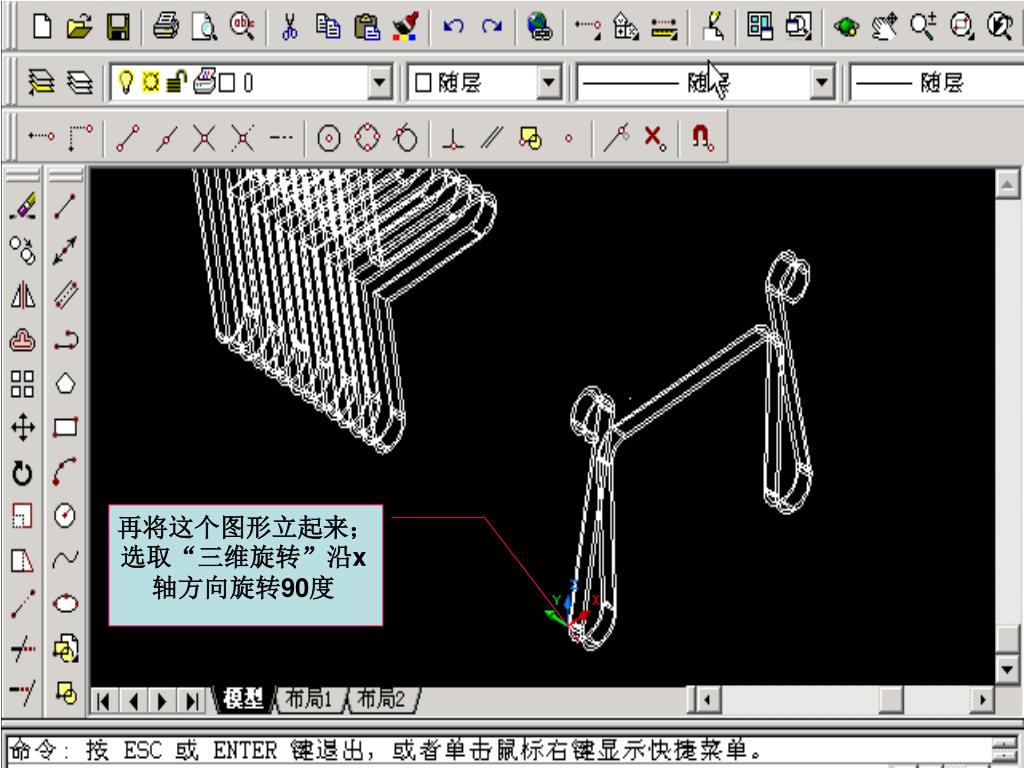

32. 再将这个图形立起来；选取“三维旋转”沿x轴方向旋转90度再将这个图形立起来；选取“三维旋转”沿x轴方向旋转90度

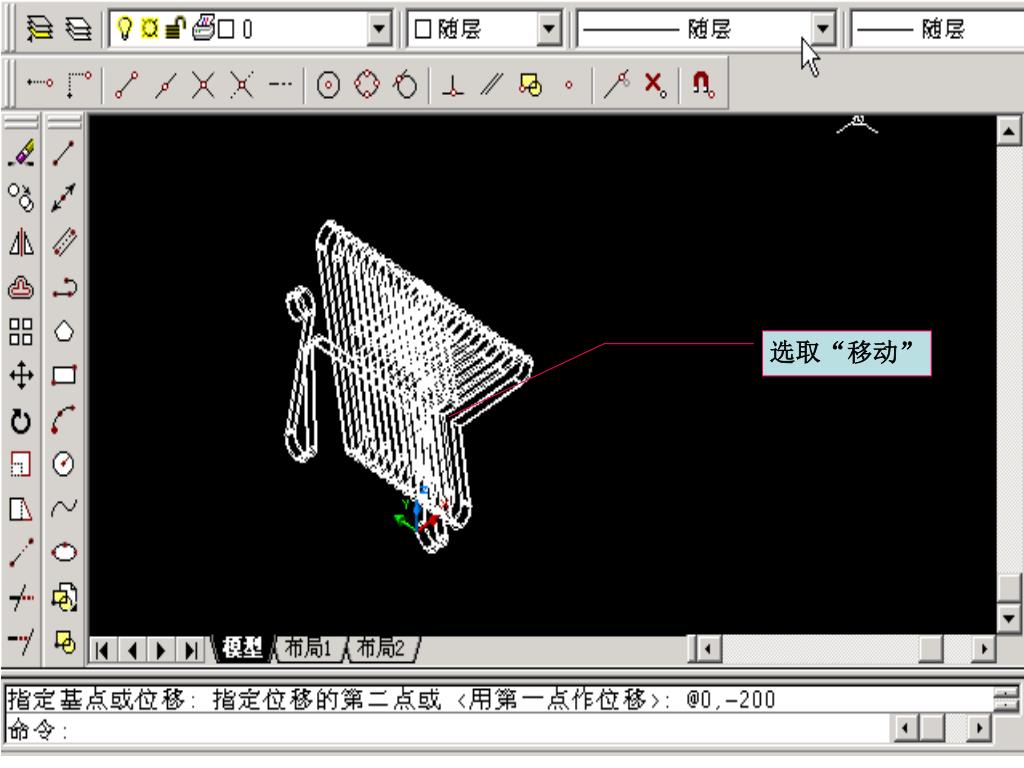

35. 选取“移动”

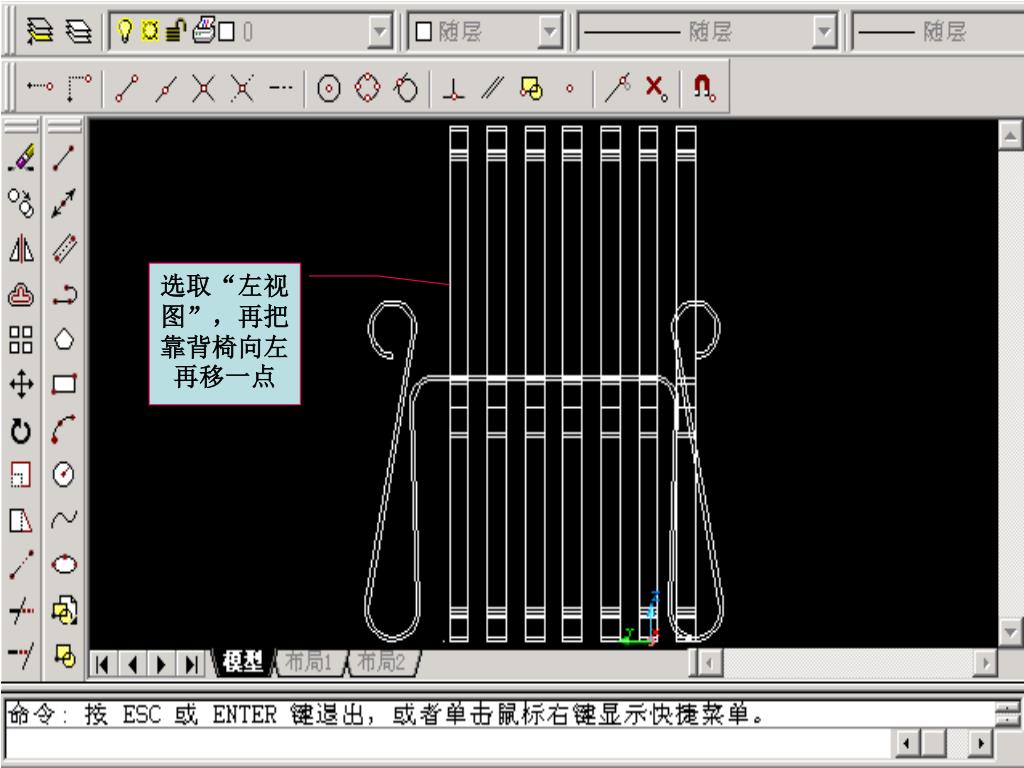

36. 选取“左视图”，再把靠背椅向左再移一点

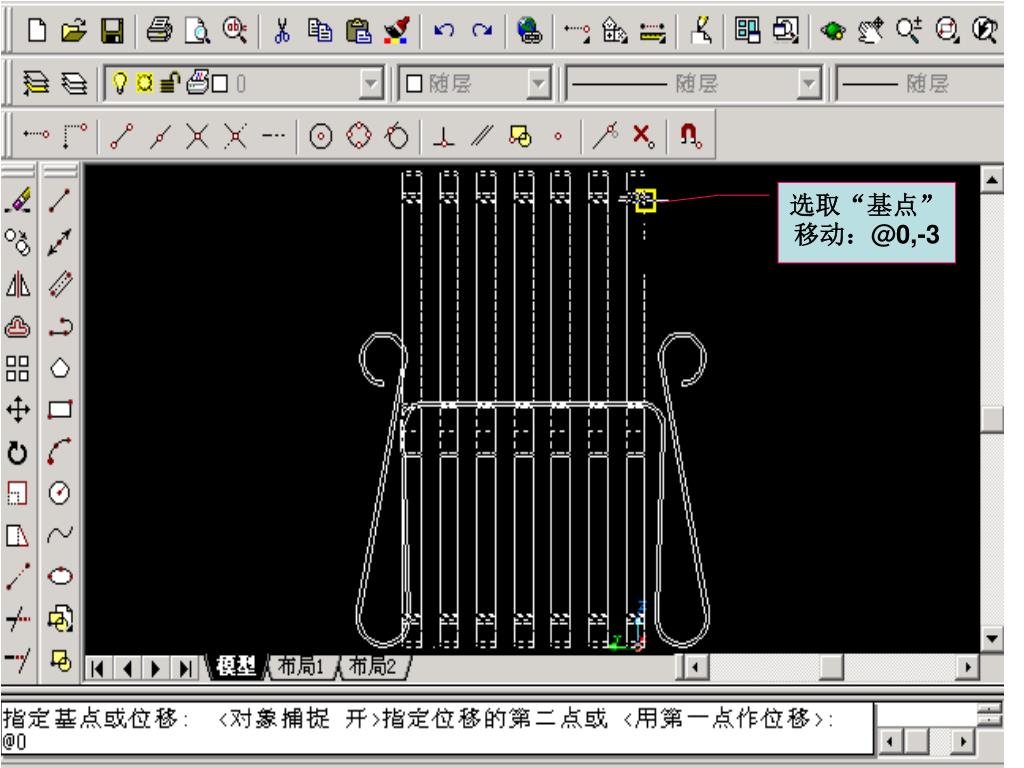

37. 选取“基点”移动：@0,-3

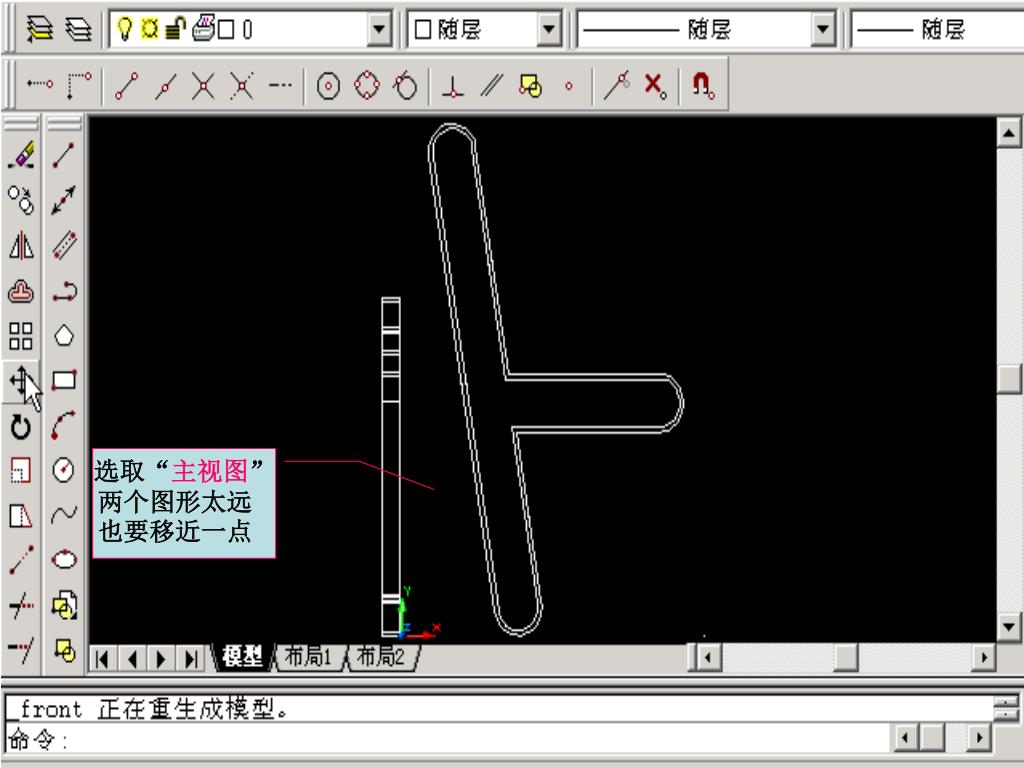

39. 选取“主视图”两个图形太远也要移近一点

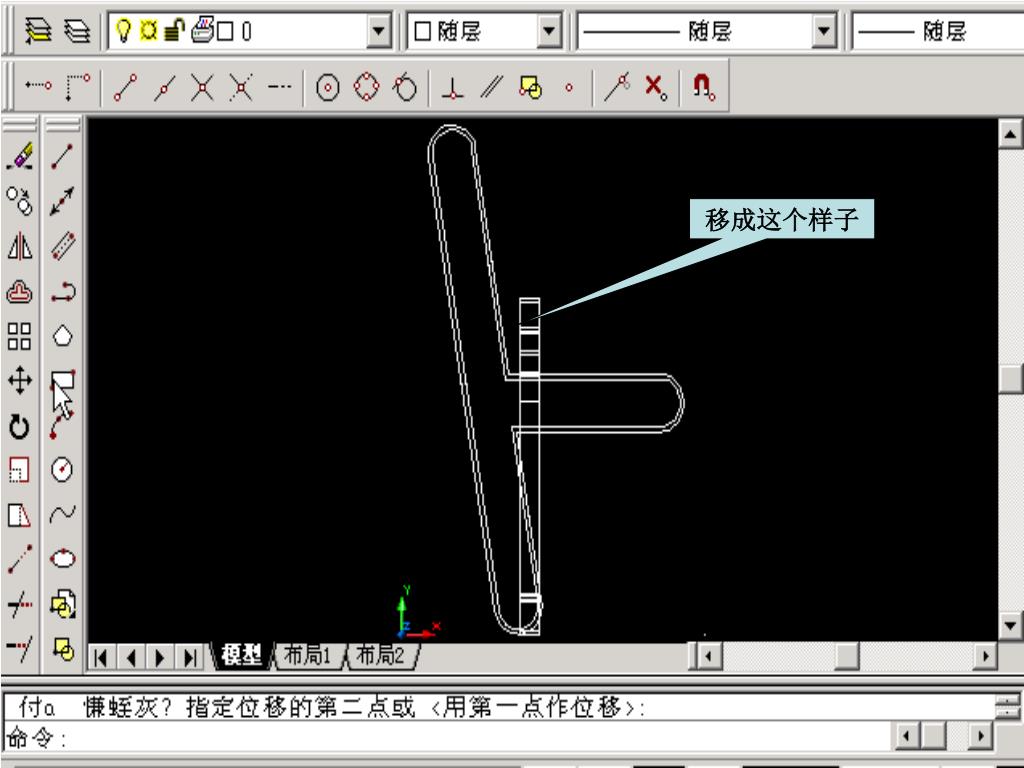

40. 移成这个样子

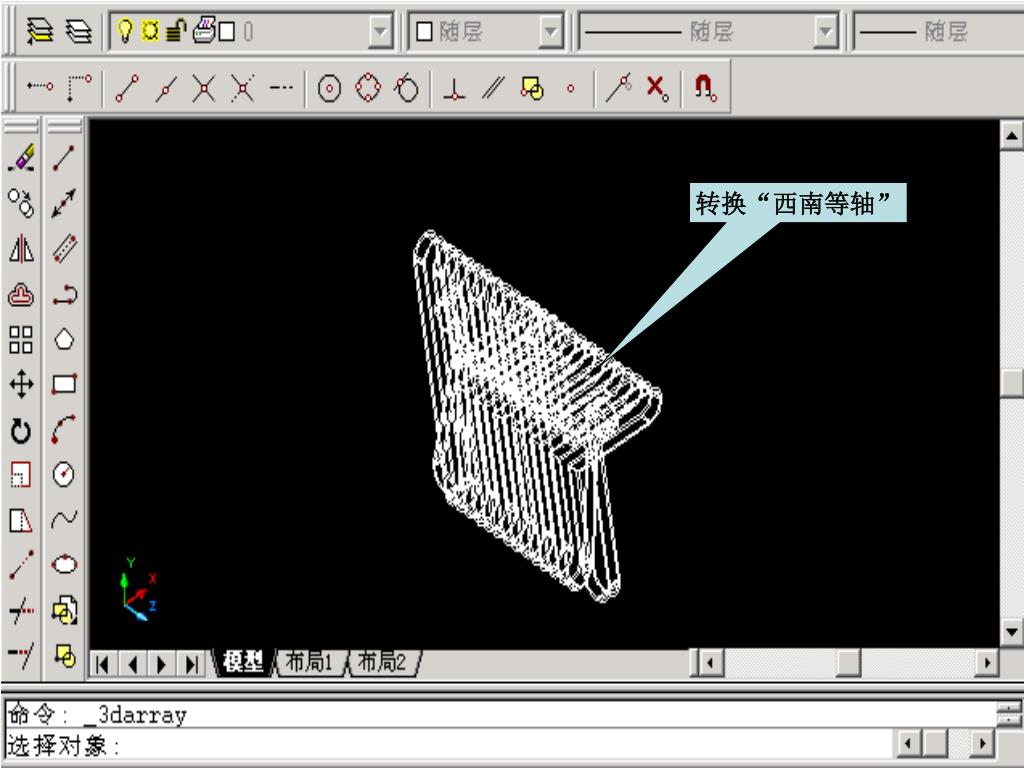

41. 转换“西南等轴”

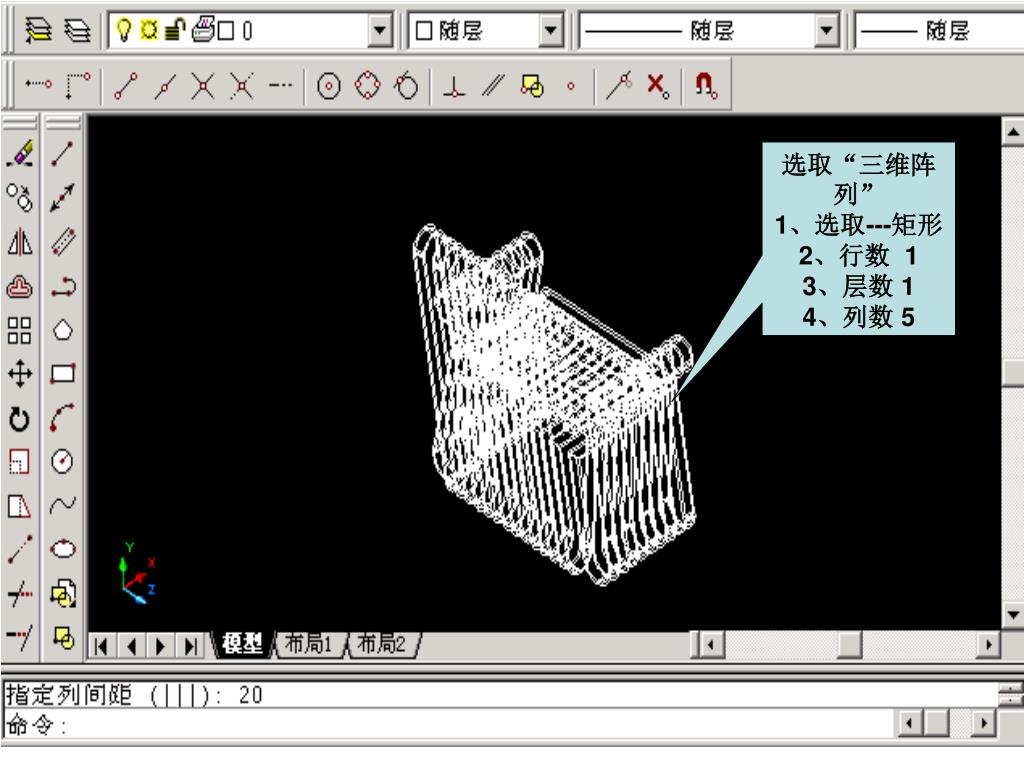

42. 选取“三维阵列” 1、选取---矩形 2、行数 1 3、层数 1 4、列数 5 5、列间距 20

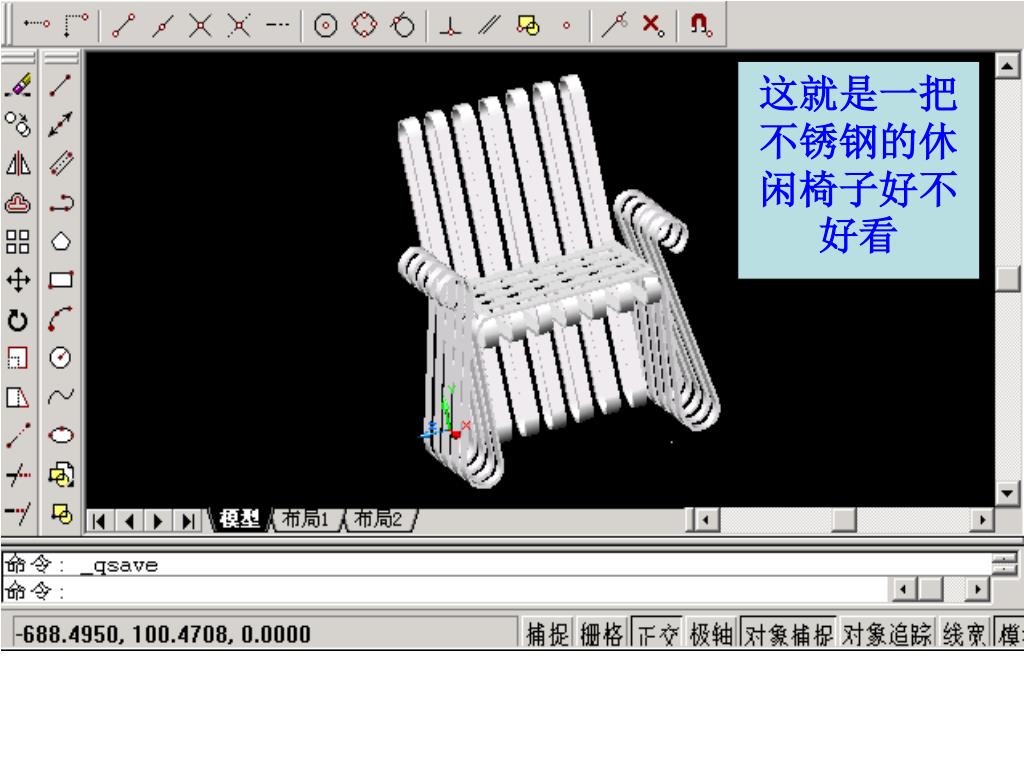

43. 这就是一把不锈钢的休闲椅子好不好看
