  1. 《汽车评估实务》 主 讲：毛 矛

  2. 第四章 汽车编码与汽车铭牌 • 【第四章学习目标】 • 1、掌握车辆识别代号（VIN）编码的作用、管理规则，重点掌握我国的车辆识别代号管理办法。 • 2、了解我国汽车型号编制规则及汽车铭牌的相关规定。 • 3、了解部分国外著名汽车厂家汽车型号编制规则

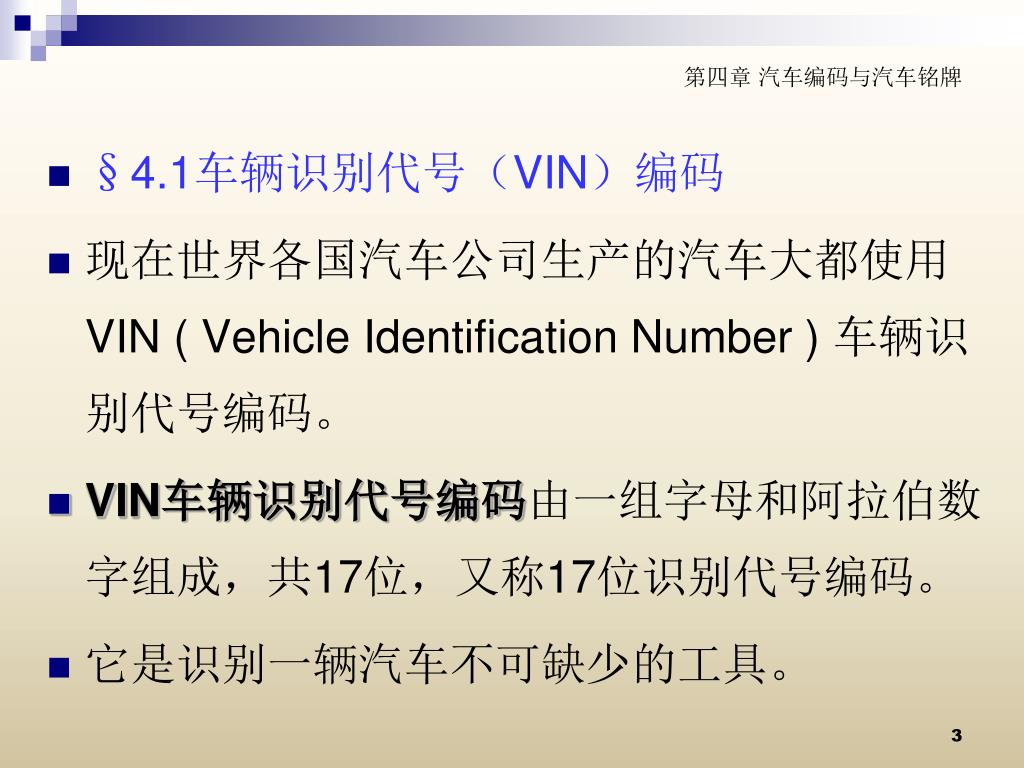

  3. 第四章 汽车编码与汽车铭牌 • §4.1车辆识别代号（VIN）编码 • 现在世界各国汽车公司生产的汽车大都使用VIN ( Vehicle Identification Number ) 车辆识别代号编码。 • VIN车辆识别代号编码由一组字母和阿拉伯数字组成，共17位，又称17位识别代号编码。 • 它是识别一辆汽车不可缺少的工具。

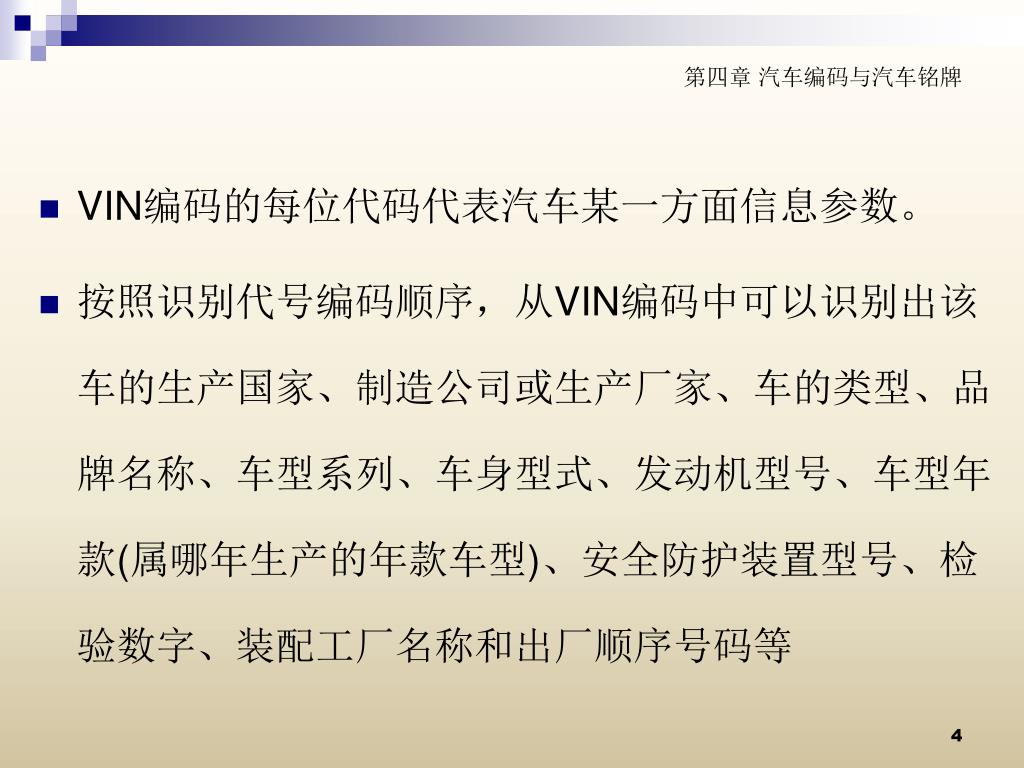

  4. 第四章 汽车编码与汽车铭牌 • VIN编码的每位代码代表汽车某一方面信息参数。 • 按照识别代号编码顺序，从VIN编码中可以识别出该车的生产国家、制造公司或生产厂家、车的类型、品牌名称、车型系列、车身型式、发动机型号、车型年款(属哪年生产的年款车型)、安全防护装置型号、检验数字、装配工厂名称和出厂顺序号码等

  5. 第四章 汽车编码与汽车铭牌 • 一、VIN编码的作用 • 17位代号编码经过排列组合的结果可以使车型生产在全世界30年之内不会发生重号现象。 • 就像我们的身份证号码一样，不会产生重号错认，故又称为“汽车身份证”。

  6. 第四章 汽车编码与汽车铭牌 • 现在车型生产年限缩短，一般8－12年就停产淘汰，所以17位识别代号编码已足够应用。 • 各国车管部门办理牌照时，可以将车辆的17位编码输入计算机，以备需要时调用（如：处理交通事故，保险索赔，被盗车辆报案/归还等等）。 • 有的国家规定不准进口无VIN编码的车辆。

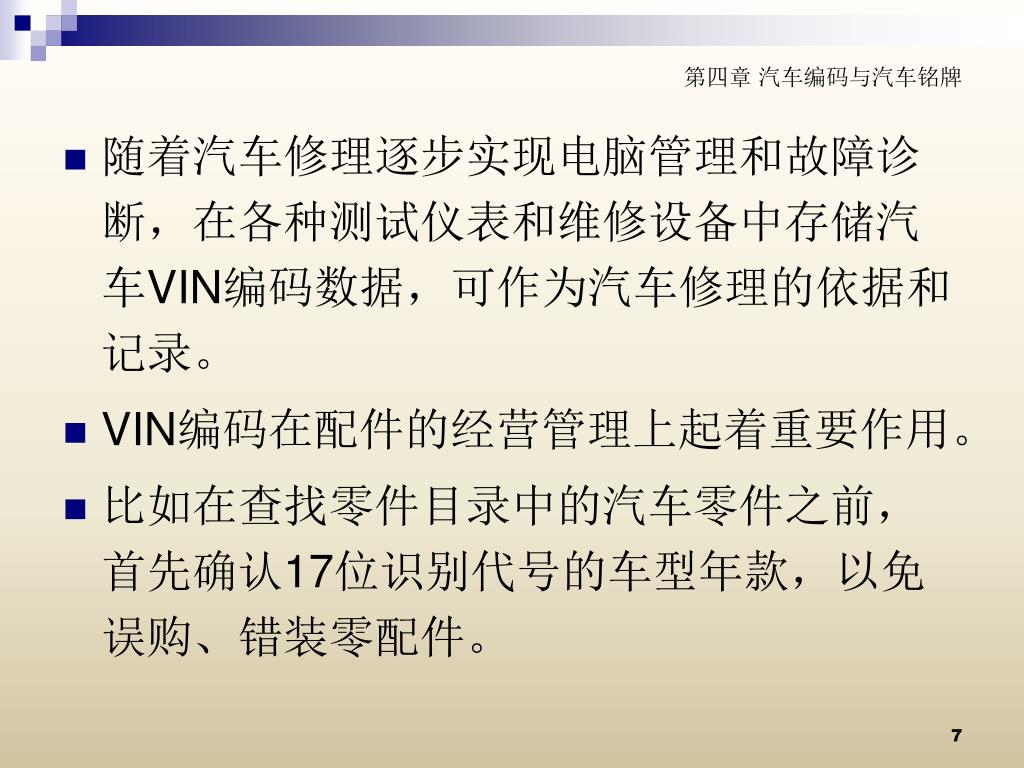

  7. 第四章 汽车编码与汽车铭牌 • 随着汽车修理逐步实现电脑管理和故障诊断，在各种测试仪表和维修设备中存储汽车VIN编码数据，可作为汽车修理的依据和记录。 • VIN编码在配件的经营管理上起着重要作用。 • 比如在查找零件目录中的汽车零件之前，首先确认17位识别代号的车型年款，以免误购、错装零配件。

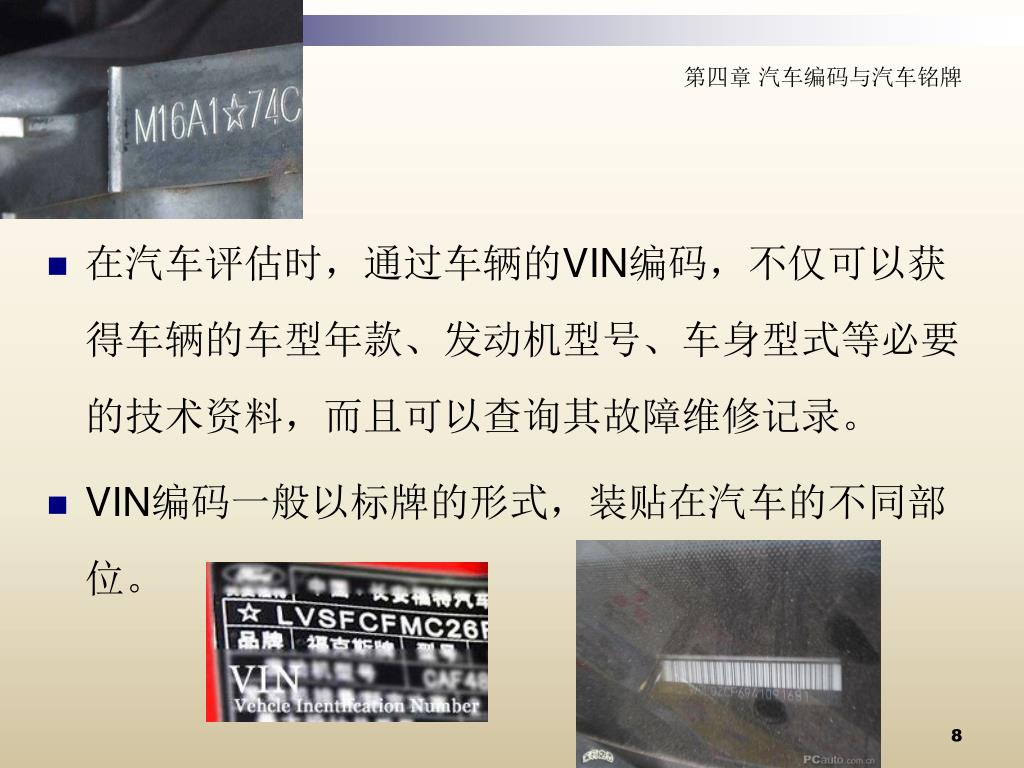

  8. 第四章 汽车编码与汽车铭牌 • 在汽车评估时，通过车辆的VIN编码，不仅可以获得车辆的车型年款、发动机型号、车身型式等必要的技术资料，而且可以查询其故障维修记录。 • VIN编码一般以标牌的形式，装贴在汽车的不同部位。

  9. 第四章 汽车编码与汽车铭牌 • 利用VIN编码可以鉴别出拼装车、走私车。

  10. 第四章 汽车编码与汽车铭牌 • 二、管理规则简介 • 各国政府以及各汽车公司从不同的层面对本国或本公司生产的汽车的17位识别代号编码作出具体规定。 • 各国的技术法规一般只规定车辆识别代号的基本要求：

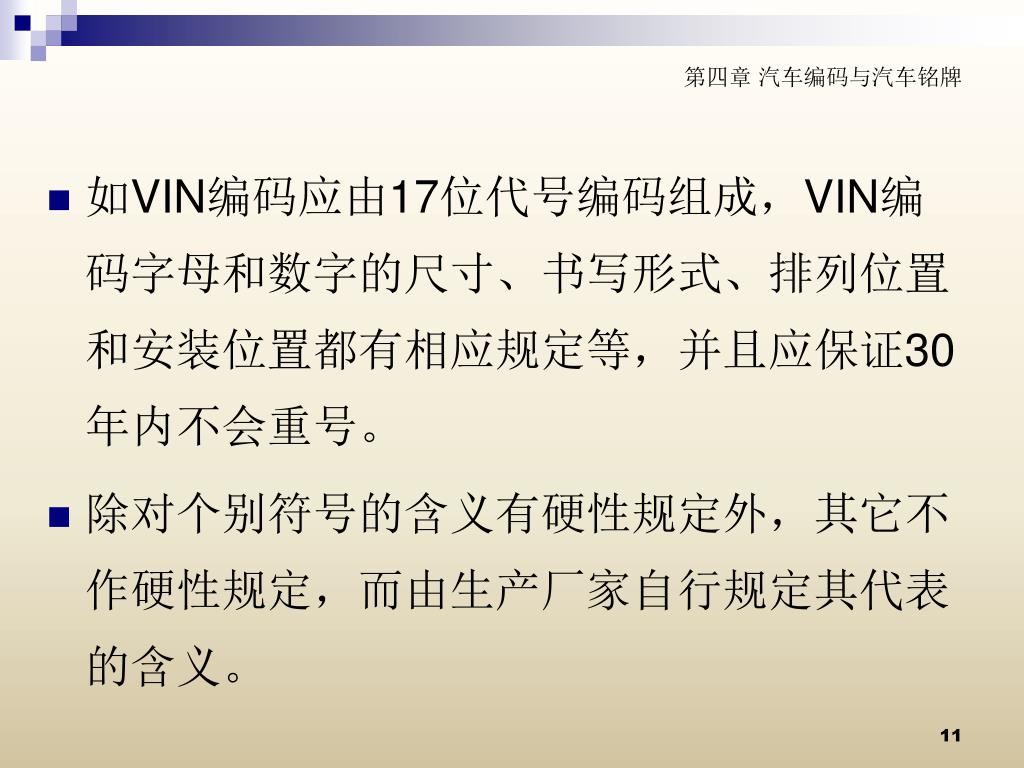

  11. 第四章 汽车编码与汽车铭牌 • 如VIN编码应由17位代号编码组成，VIN编码字母和数字的尺寸、书写形式、排列位置和安装位置都有相应规定等，并且应保证30年内不会重号。 • 除对个别符号的含义有硬性规定外，其它不作硬性规定，而由生产厂家自行规定其代表的含义。

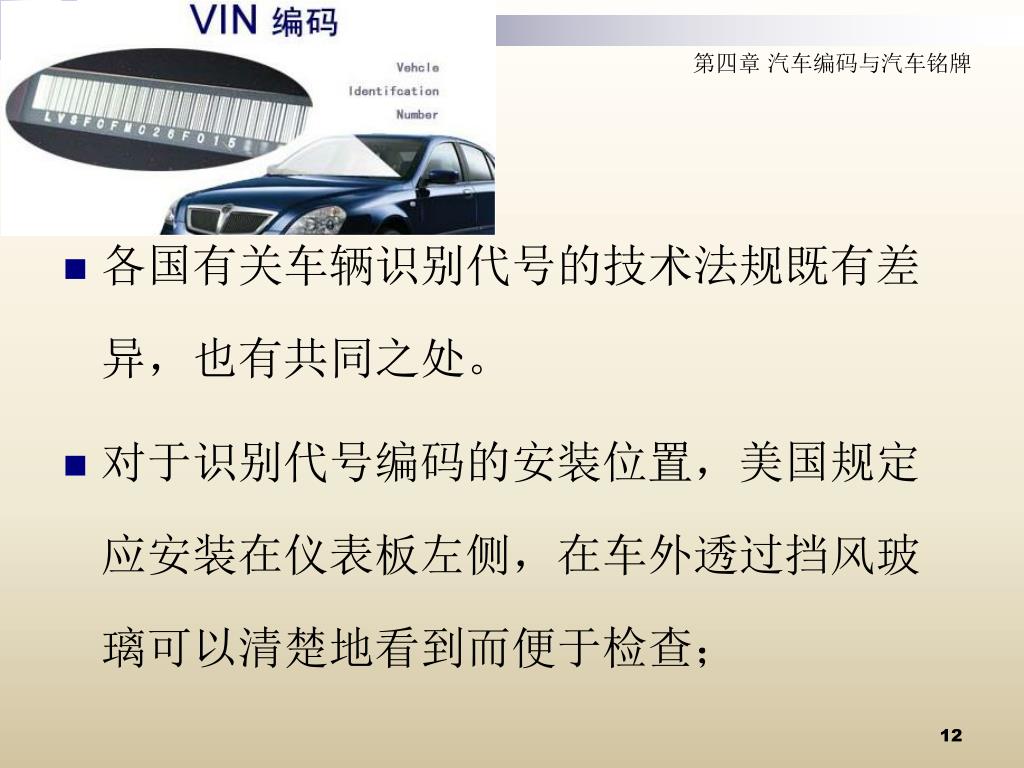

  12. 第四章 汽车编码与汽车铭牌 • 各国有关车辆识别代号的技术法规既有差异，也有共同之处。 • 对于识别代号编码的安装位置，美国规定应安装在仪表板左侧，在车外透过挡风玻璃可以清楚地看到而便于检查；

  13. 第四章 汽车编码与汽车铭牌 • 欧盟将17位代号编码分成三组，只对每一组的含义范围作了规定(WMI——世界制造厂识别代号、VDS——车辆说明部分、VIS——车辆指示部分)。 • 欧盟规定识别代号编码应安装在汽车右侧的底盘车架上或标写在厂家铭牌上。

  14. 第四章 汽车编码与汽车铭牌 • 各汽车公司对于VIN编码的规定，随着车型年款的不同和汽车发往国家的不同(各国对VIN编码有不同的规定和要求)，也会有所不同。 • 有的汽车公司按公司各车分部进行规定(比如美国通用汽车公司)； • 有的汽车公司直接按车型或车名进行规定(如日本凌志汽车)。

  15. 第四章 汽车编码与汽车铭牌 • 1996年，我国原机械工业局颁布了《车辆识别代号（VIN）管理规则》，规定从1999年1月1日起，所有新生产的车必须使用车辆识别代号。 • 2004年，国家发改委颁布了新的《车辆识别代号管理办法（试行）》，自2004年12月1日起施行。 • 原《管理规则》废止。

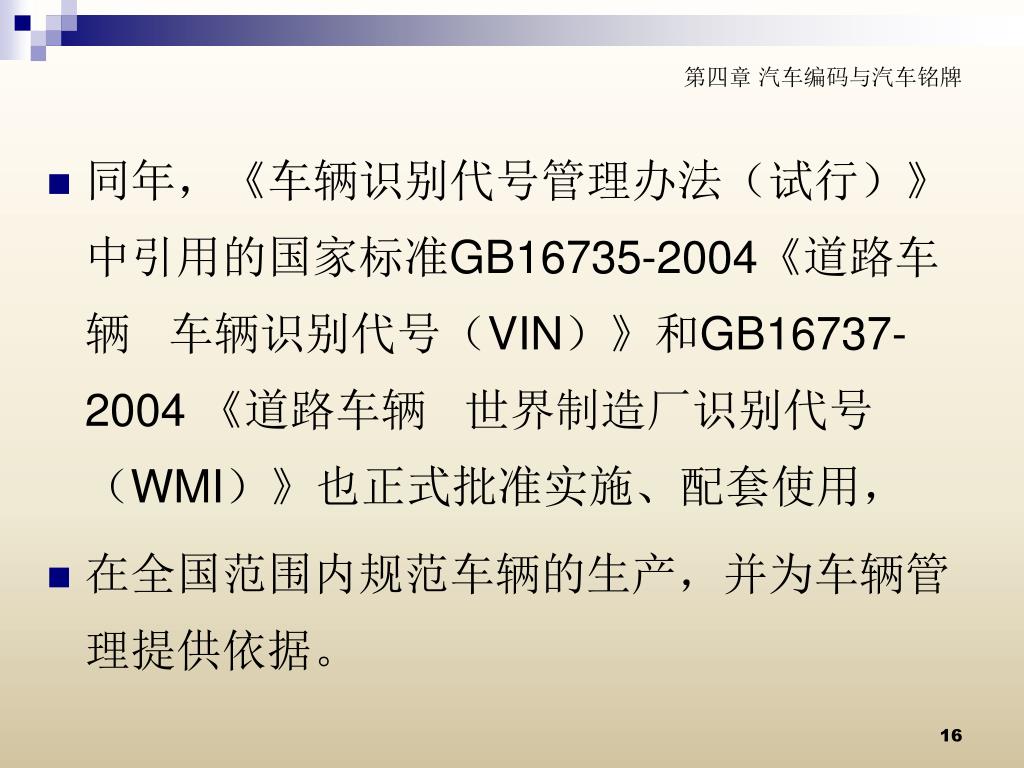

  16. 第四章 汽车编码与汽车铭牌 • 同年，《车辆识别代号管理办法（试行）》中引用的国家标准GB16735-2004《道路车辆 车辆识别代号（VIN）》和GB16737-2004 《道路车辆 世界制造厂识别代号（WMI）》也正式批准实施、配套使用， • 在全国范围内规范车辆的生产，并为车辆管理提供依据。

  17. 第四章 汽车编码与汽车铭牌 • 三、 《车辆识别代号管理办法（试行）》 • 1、基本要求 • （1）每一辆汽车、挂车、摩托车和轻摩都必须具有车辆识别代号； • （2）在30年内生产任何车辆的识别代号不得重复；

  18. 第四章 汽车编码与汽车铭牌 • （3）车辆识别代号应尽量标示在车辆右侧的前半部分，易于看到，且能防止磨损或替换的结构件上； • （4）对于≤9人座的车辆或者最大总质量≤3.5T的货车，车辆识别代号应永久地标示在仪表板上靠近风窗立柱的位置，在白天不需移动任何部件从车外能够分辨出车辆识别代号；

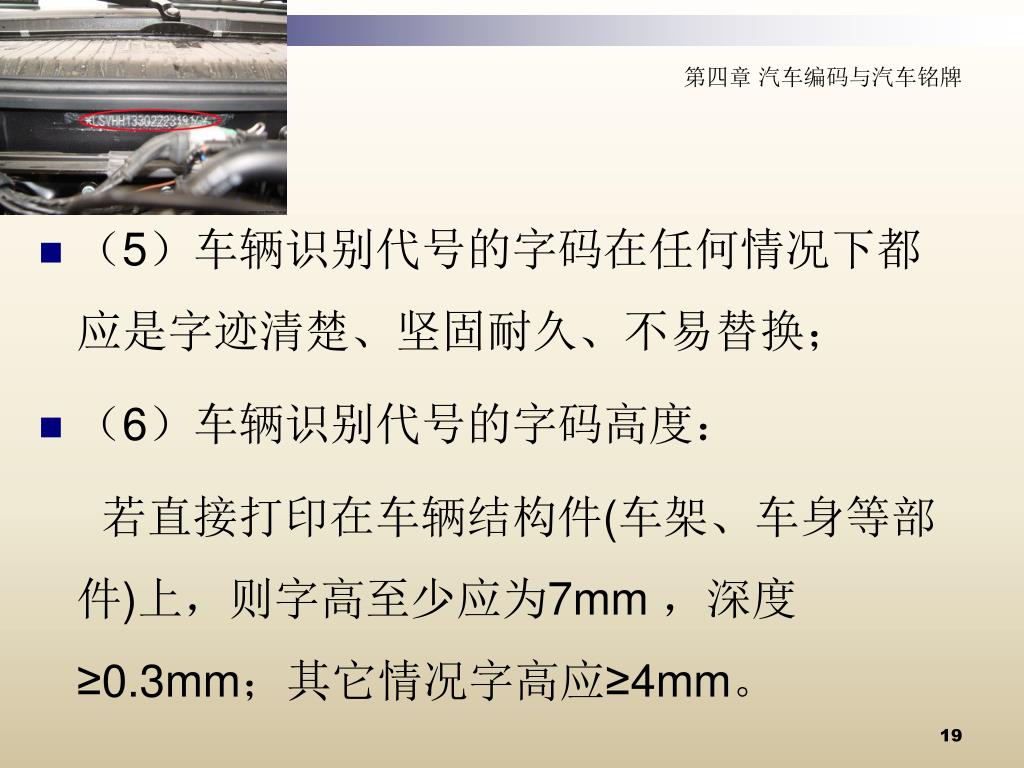

  19. 第四章 汽车编码与汽车铭牌 • （5）车辆识别代号的字码在任何情况下都应是字迹清楚、坚固耐久、不易替换； • （6）车辆识别代号的字码高度： 若直接打印在车辆结构件(车架、车身等部件)上，则字高至少应为7mm ，深度≥0.3mm；其它情况字高应≥4mm。

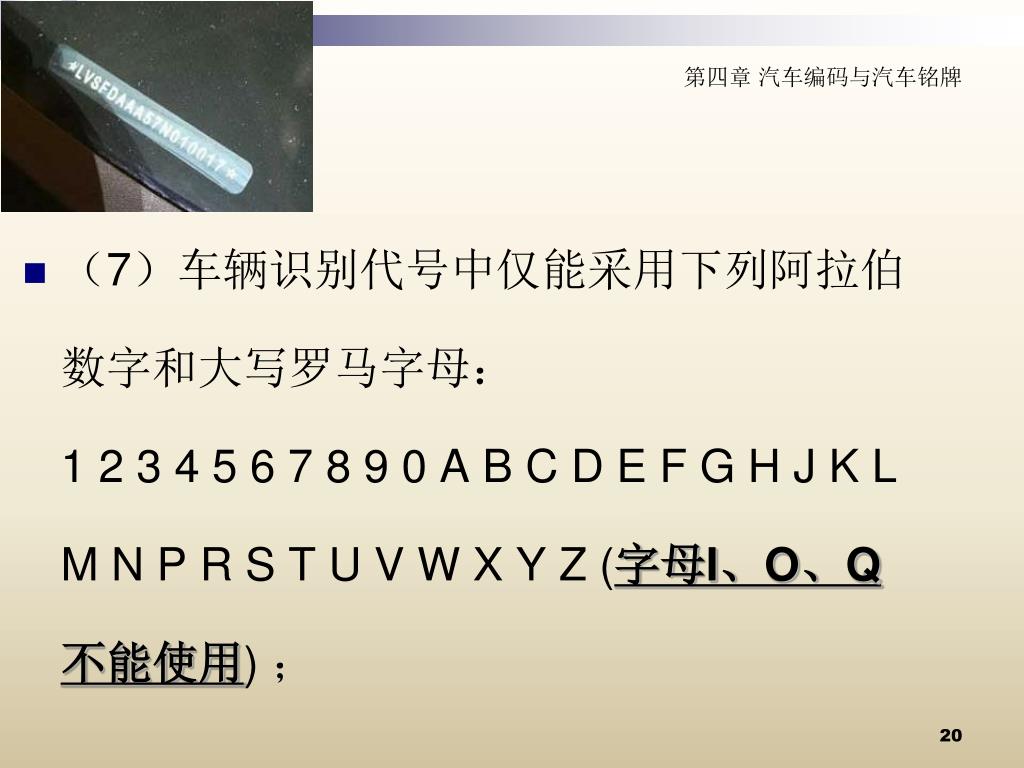

  20. 第四章 汽车编码与汽车铭牌 • （7）车辆识别代号中仅能采用下列阿拉伯数字和大写罗马字母： 1 2 3 4 5 6 7 8 9 0 A B C D E F G H J K L M N P R S T U V W X Y Z (字母I、O、Q不能使用) ；

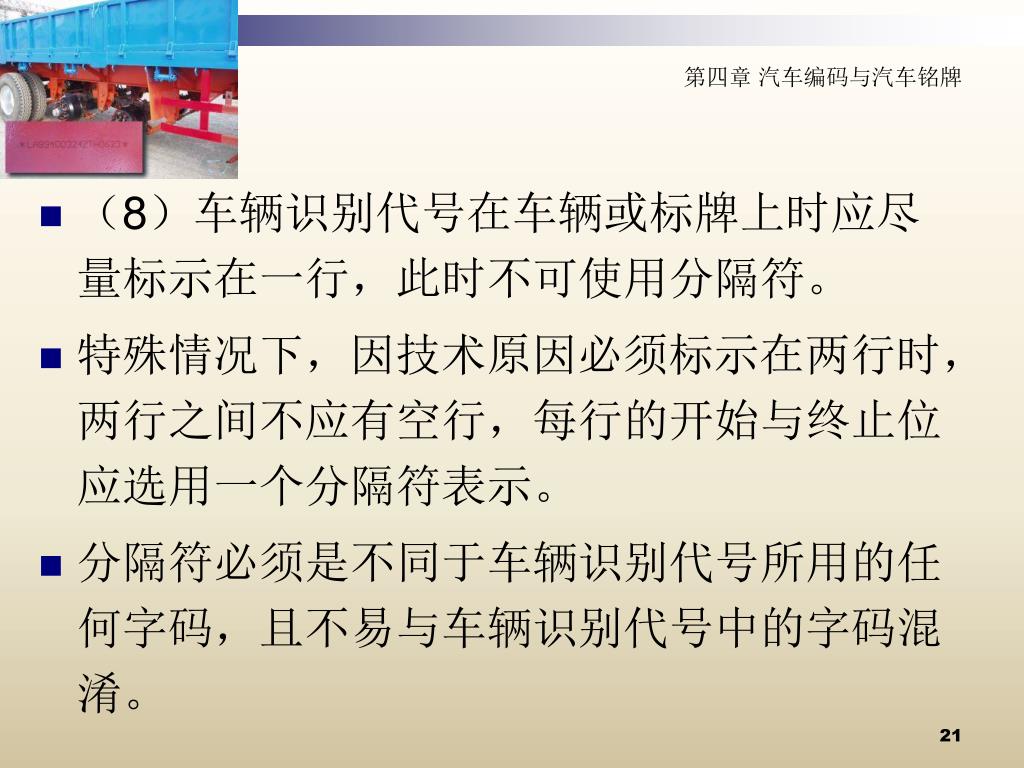

  21. 第四章 汽车编码与汽车铭牌 • （8）车辆识别代号在车辆或标牌上时应尽量标示在一行，此时不可使用分隔符。 • 特殊情况下，因技术原因必须标示在两行时，两行之间不应有空行，每行的开始与终止位应选用一个分隔符表示。 • 分隔符必须是不同于车辆识别代号所用的任何字码，且不易与车辆识别代号中的字码混淆。

  22. 第四章 汽车编码与汽车铭牌 • （9）车辆识别代号在文件上表示时应标示在一行，不允许有空格，不允许使用分隔符； • （10）车辆识别代号还应标示在产品标牌上（两轮/轻便摩托车可除外）； • （11）车辆识别代号可采用人工可读码形式或机器可读的条码形式进行标示。若采用条形码，应符合GB/T18410-2001的要求。

  23. 第四章 汽车编码与汽车铭牌 • 2、基本内容 • 车辆识别代号由三个部分组成： • 第一部分：世界制造厂识别代号(WMI)；第二部分：车辆说明部分(VDS)；第三部分：车辆指示部分(VIS)。

  24. 第四章 汽车编码与汽车铭牌 • （1）第一部分（WMI） • 第一部分为世界制造厂识别代号，必须经过申请、批准、备案后才能使用。 • ① 第一位码：标明地理区域，如非洲、亚洲、欧洲、北美洲和南美洲； • ② 第二位码：标明一个特定地区内的一个国家。 • 美国汽车工程师协会（SAE） 负责分配国家代码。 • 第一、二位字码的组合保证国家识别标志的唯一性

  25. 第四章 汽车编码与汽车铭牌 • ③ 第三位码：标明某个特定的制造厂，由各国的授权机构负责分配。 • 如果某制造厂的年产量少于500辆，其识别代码的第三个字码就是阿拉伯数字9。 • 第一、二、三位字码的组合可以保证汽车制造厂识别标志的唯一性。

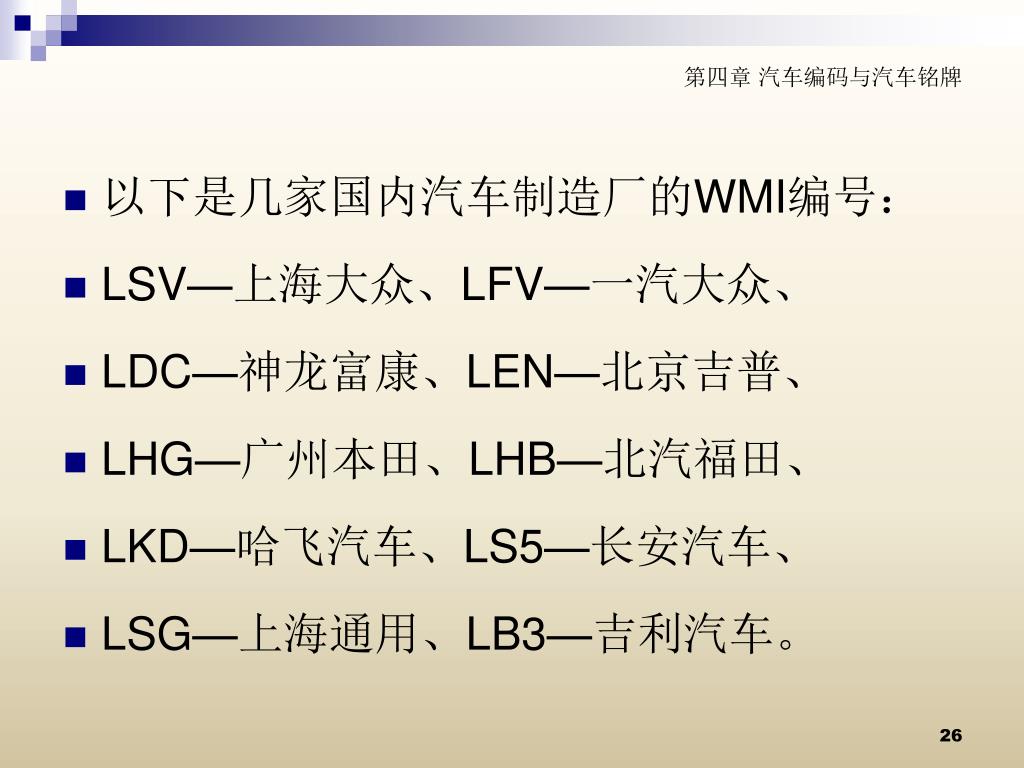

  26. 第四章 汽车编码与汽车铭牌 • 以下是几家国内汽车制造厂的WMI编号： • LSV—上海大众、LFV—一汽大众、 • LDC—神龙富康、LEN—北京吉普、 • LHG—广州本田、LHB—北汽福田、 • LKD—哈飞汽车、LS5—长安汽车、 • LSG—上海通用、LB3—吉利汽车。

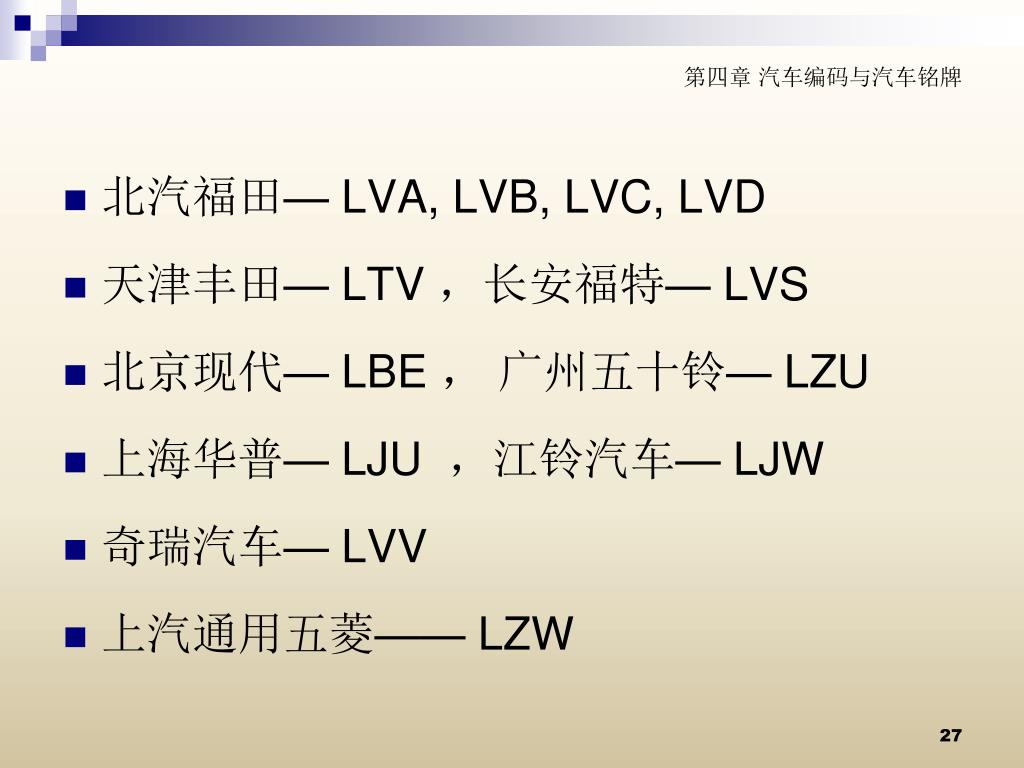

  27. 第四章 汽车编码与汽车铭牌 • 北汽福田— LVA, LVB, LVC, LVD  • 天津丰田— LTV ，长安福特— LVS  • 北京现代— LBE ， 广州五十铃— LZU  • 上海华普— LJU  ，江铃汽车— LJW  • 奇瑞汽车— LVV  • 上汽通用五菱—— LZW

  28. 第四章 汽车编码与汽车铭牌 • 中国汽车技术研究中心是国家发改委指定的车辆识别代号（VIN）工作机构， • 承担着企业世界制造厂识别代号（WMI）的申请、批准、备案等工作

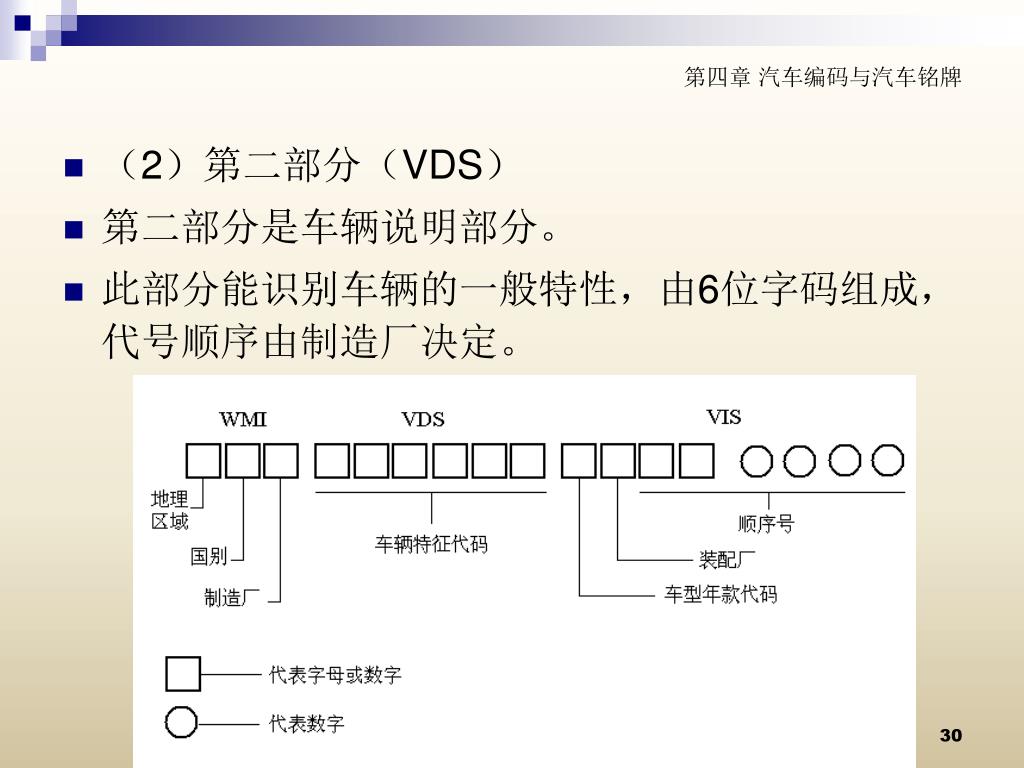

  29. 第四章 汽车编码与汽车铭牌 • （2）第二部分（VDS） • 第二部分是车辆说明部分。 • 此部分能识别车辆的一般特性，由6位字码组成，代号顺序由制造厂决定。

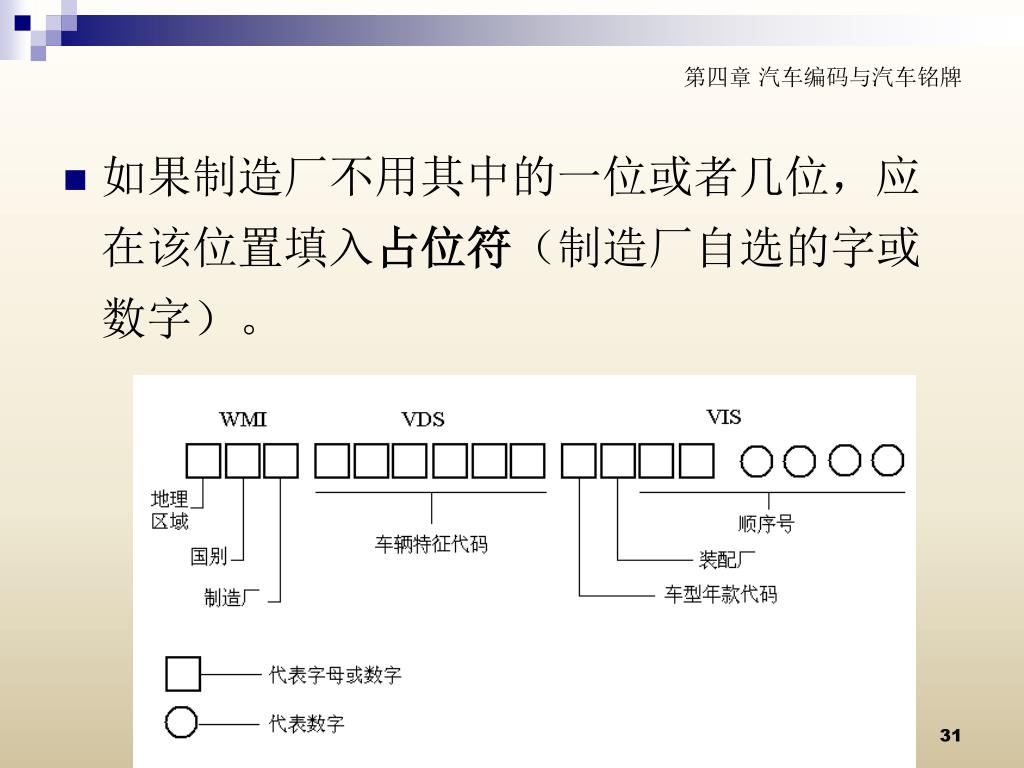

  30. 第四章 汽车编码与汽车铭牌 • 如果制造厂不用其中的一位或者几位，应在该位置填入占位符（制造厂自选的字或数字）。

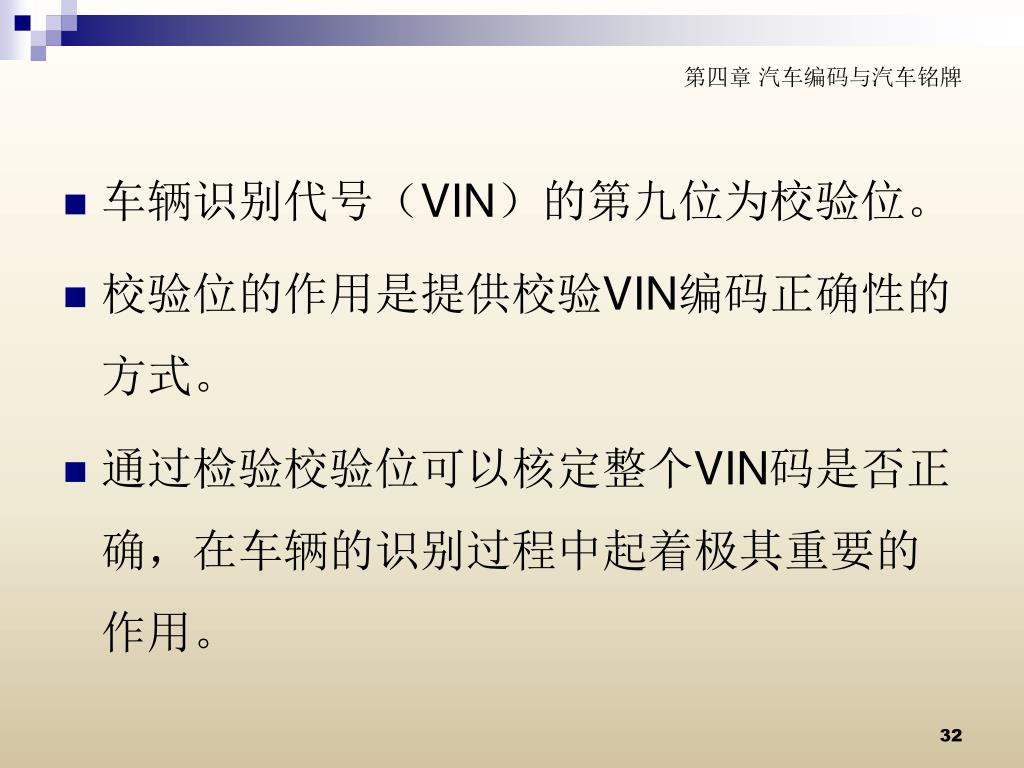

  31. 第四章 汽车编码与汽车铭牌 • 车辆识别代号（VIN）的第九位为校验位。 • 校验位的作用是提供校验VIN编码正确性的方式。 • 通过检验校验位可以核定整个VIN码是否正确，在车辆的识别过程中起着极其重要的作用。

  32. 第四章 汽车编码与汽车铭牌 • 例如，一部富康1.4i轿车的VIN编码为LDC131D2010020808 • 如果其中的一位或几位被涂改，那么通过“车辆识别系统”软件，经过针对校验位的一系列运算，就能判定该VIN码为非法代码，从而帮助识别车辆的合法性。

  33. 第四章 汽车编码与汽车铭牌 • （3）第三部分（VIS） • 第三部分是车辆指示部分，由8位字码组成，最后4位应是数字。

  34. 第四章 汽车编码与汽车铭牌 • ① 第一位（即VIN编码第10位）：指示年份，30年循环； • ② 第二位（即VIN编码第11位）：可用来指示装配厂。若无装配厂，制造厂可规定其他的内容；

  35. 第四章 汽车编码与汽车铭牌 • ③ 如果车辆制造厂生产的完整车辆和/或非完整车辆年产量≥500辆，此部分的第3~8位字码(即VIN编码的第12~17位)用来表示生产顺序号。 • 如果车辆制造厂生产的完整车辆和/或非完整车辆年产量<500辆，则此部分的第3、4、5位字码(即VIN编码的第12~14位)应与第一部分的三位字码一同表示一个车辆制造厂，第6、7、8位字码(即VIN编码的第15~17位)用来表示生产顺序号。

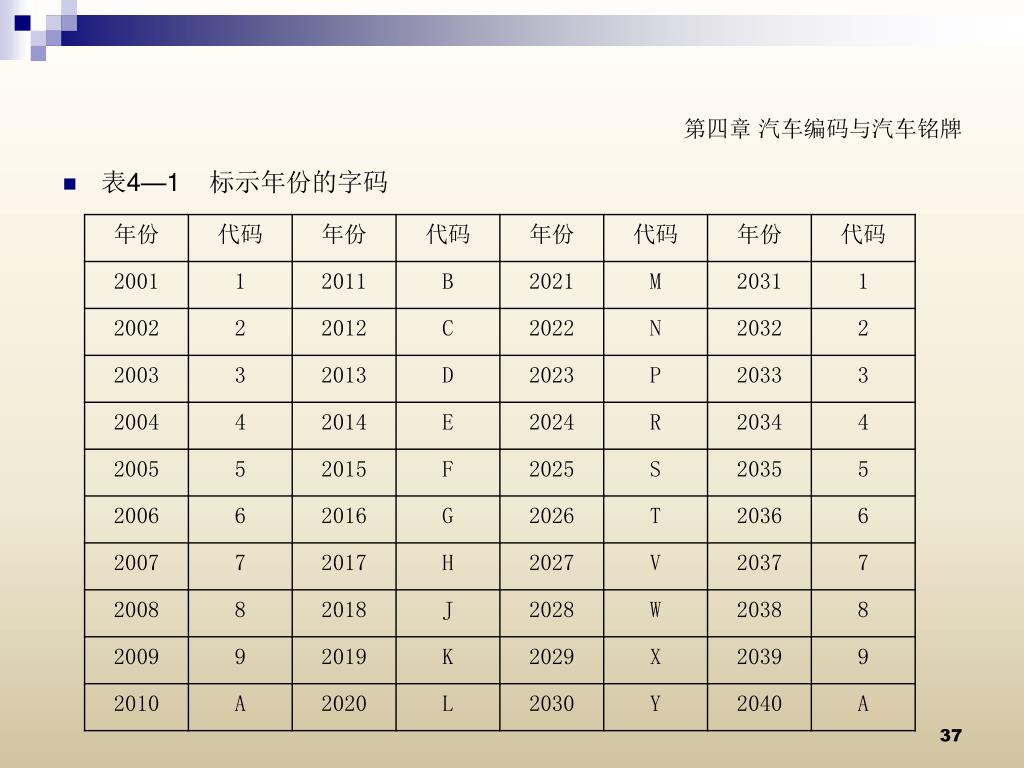

  36. 第四章 汽车编码与汽车铭牌 • 表4—1 标示年份的字码

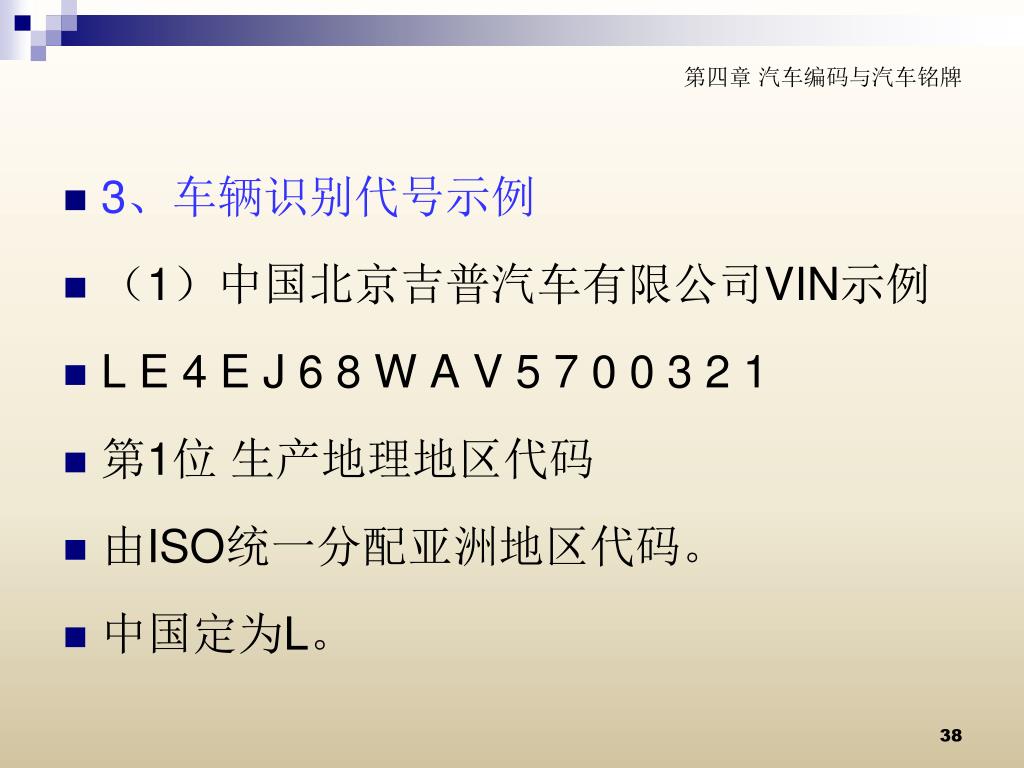

  37. 第四章 汽车编码与汽车铭牌 • 3、车辆识别代号示例 • （1）中国北京吉普汽车有限公司VIN示例 • L E 4 E J 6 8 W A V 5 7 0 0 3 2 1 • 第1位 生产地理地区代码 • 由ISO统一分配亚洲地区代码。 • 中国定为L。

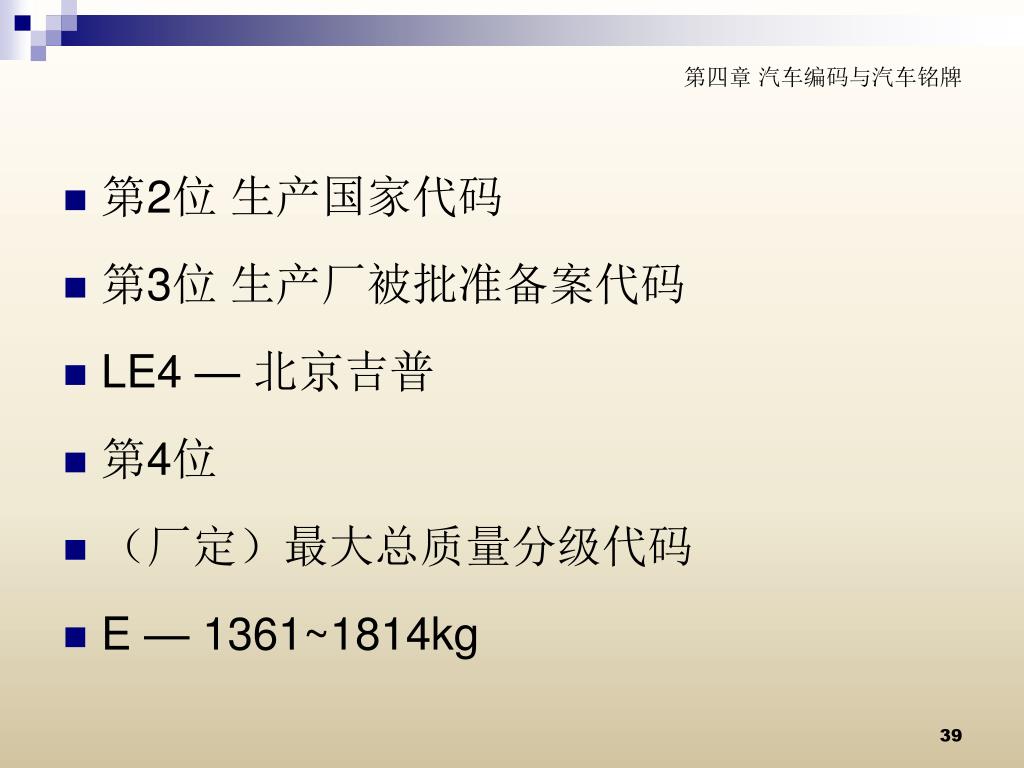

  38. 第四章 汽车编码与汽车铭牌 • 第2位 生产国家代码 • 第3位 生产厂被批准备案代码 • LE4 — 北京吉普 • 第4位 • （厂定）最大总质量分级代码 • E — 1361~1814kg

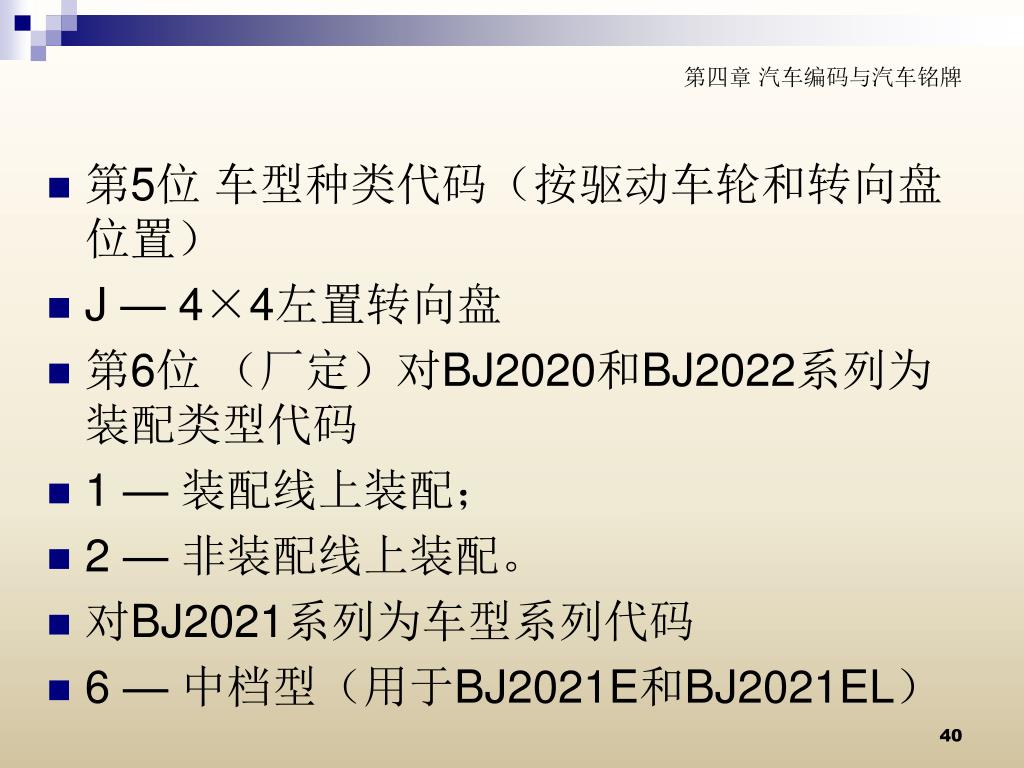

  39. 第四章 汽车编码与汽车铭牌 • 第5位 车型种类代码（按驱动车轮和转向盘位置） • J — 4×4左置转向盘 • 第6位 （厂定）对BJ2020和BJ2022系列为装配类型代码 • 1 — 装配线上装配； • 2 — 非装配线上装配。 • 对BJ2021系列为车型系列代码 • 6 — 中档型（用于BJ2021E和BJ2021EL）

  40. 第四章 汽车编码与汽车铭牌 • 第7位 车身类型代码 • 8 — 四门金属硬顶 • 第8位 发动机类型代码 • W — 2.5L四缸化油器式汽油机 • 第9位 为工厂检验代码 • 第10位 车型年款代码 • V — 1997

  41. 第四章 汽车编码与汽车铭牌 • 第11位 装配工厂代码 • 5 — 北京吉普汽车有限公司总装厂 • 第12~17位 出厂顺序号代码 • 第12位为日历年的末位数字，7在这里代表1997年；第13 — 17位按照每个日历年的生产顺序从00001~99999顺序编排。

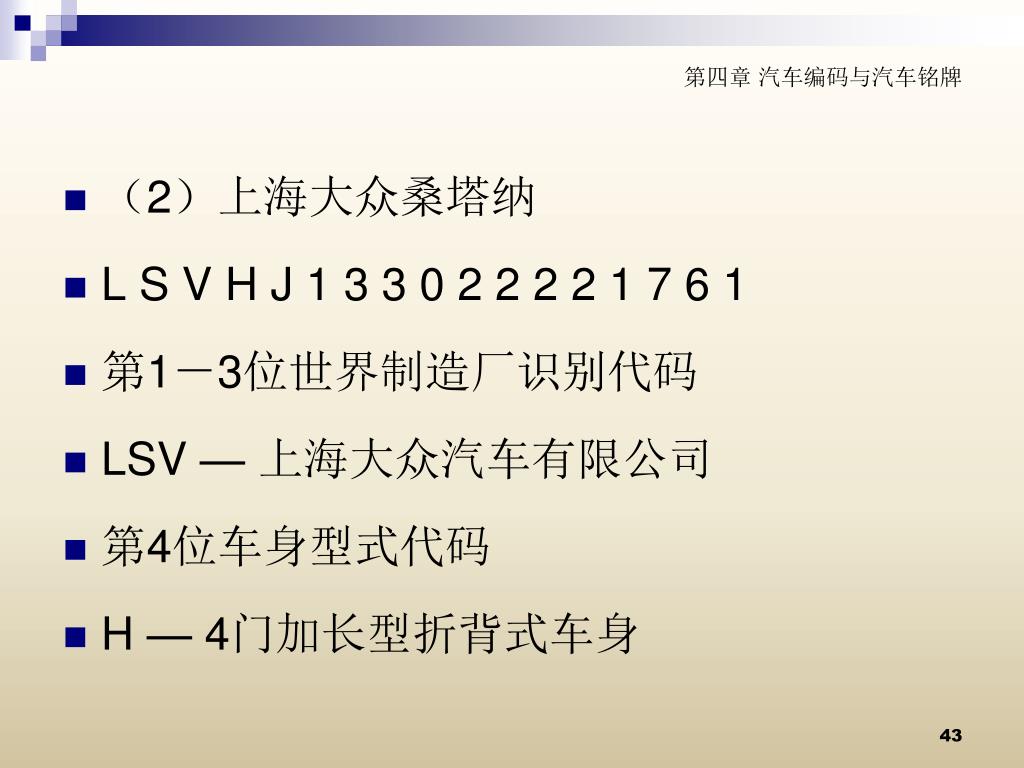

  42. 第四章 汽车编码与汽车铭牌 • （2）上海大众桑塔纳 • L S V H J 1 3 3 0 2 2 2 2 1 7 6 1 • 第1－3位世界制造厂识别代码 • LSV — 上海大众汽车有限公司 • 第4位车身型式代码 • H — 4门加长型折背式车身

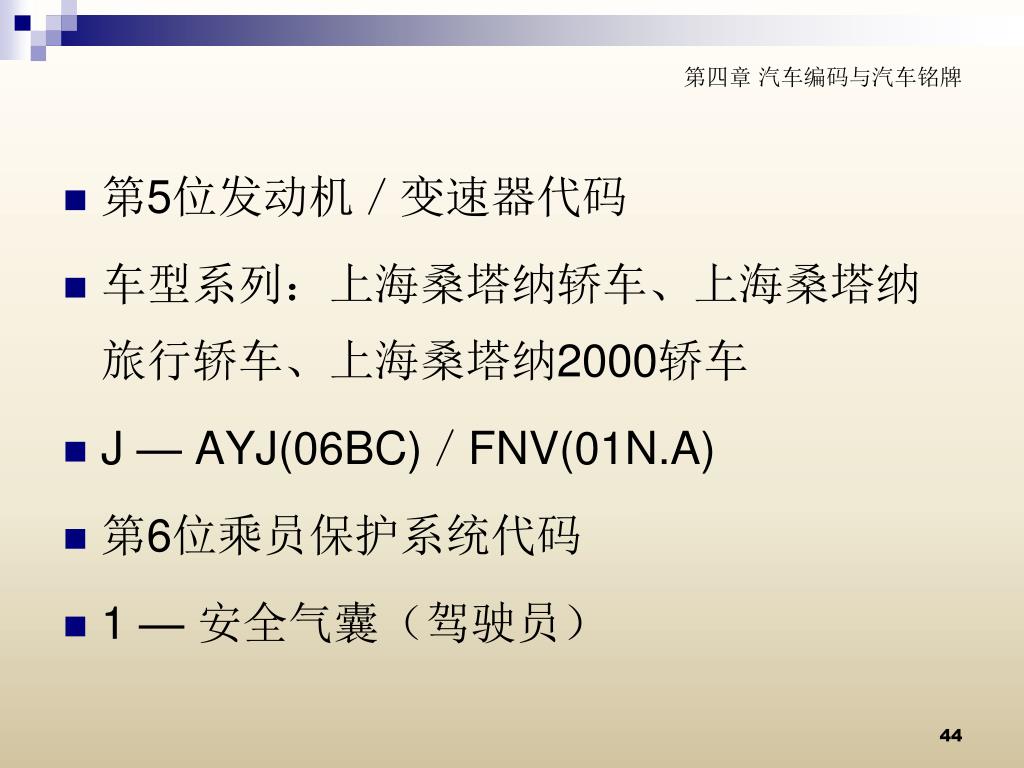

  43. 第四章 汽车编码与汽车铭牌 • 第5位发动机／变速器代码 • 车型系列：上海桑塔纳轿车、上海桑塔纳旅行轿车、上海桑塔纳2000轿车 • J — AYJ(06BC)／FNV(01N.A) • 第6位乘员保护系统代码 • 1 — 安全气囊（驾驶员）

  44. 第四章 汽车编码与汽车铭牌 • 第7－8位车辆等级代码 • 33 — 上海桑塔纳轿车、上海桑塔纳旅行轿车、上海桑塔纳2000轿车 • 第9位校验位 • 0－9中任何一数字或字母“X” • 第10位年份代码 • 2 — 2002

  45. 第四章 汽车编码与汽车铭牌 • 第11位装配厂代码 • 2 — 上海大众汽车有限公司 • 第12－17位车辆制造顺序号 • 该VIN码的含义是： • 上海大众汽车有限公司2002年生产的桑塔纳2000型轿车，该车配备AYJ发动机， FNV（01N．A）自动变速器，出厂编号 221761。

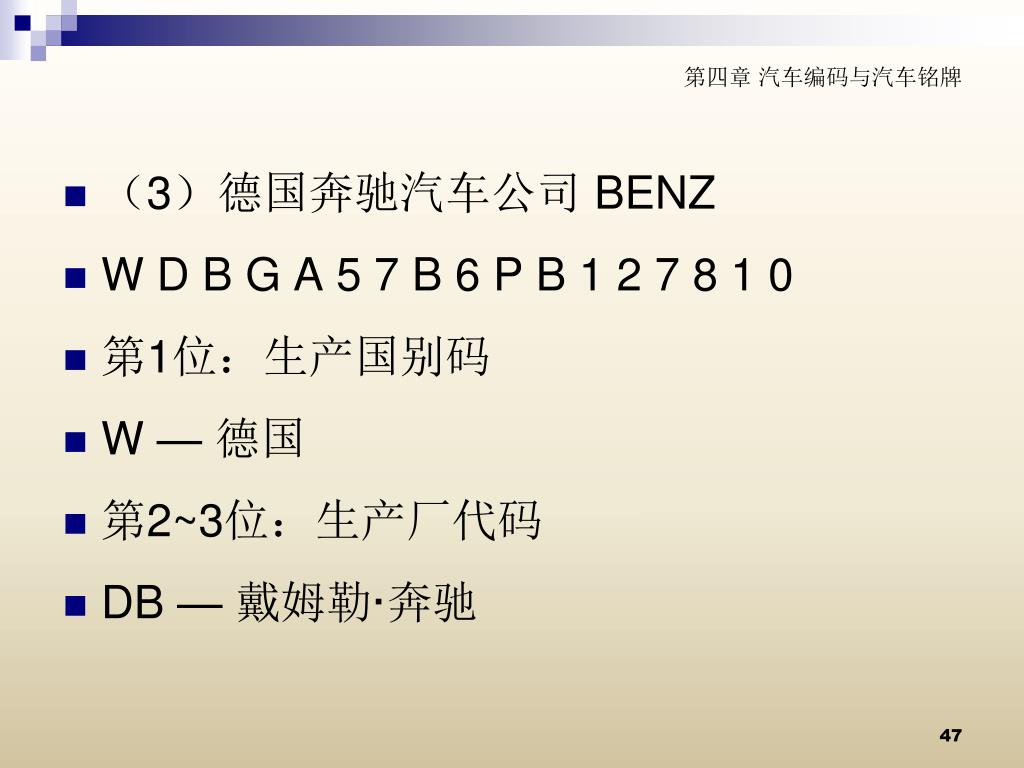

  46. 第四章 汽车编码与汽车铭牌 • （3）德国奔驰汽车公司 BENZ • W D B G A 5 7 B 6 P B 1 2 7 8 1 0 • 第1位：生产国别码 • W — 德国 • 第2~3位：生产厂代码 • DB — 戴姆勒·奔驰

  47. 第四章 汽车编码与汽车铭牌 • 第4位：车身及底盘系列代码 • G — 140系列 • 第5位：发动机类型代码 • A — 汽油发动机 • B — 柴油发动机 • 第6~7位：车型代码 • 57 — S600四门轿车5.0L<1994>

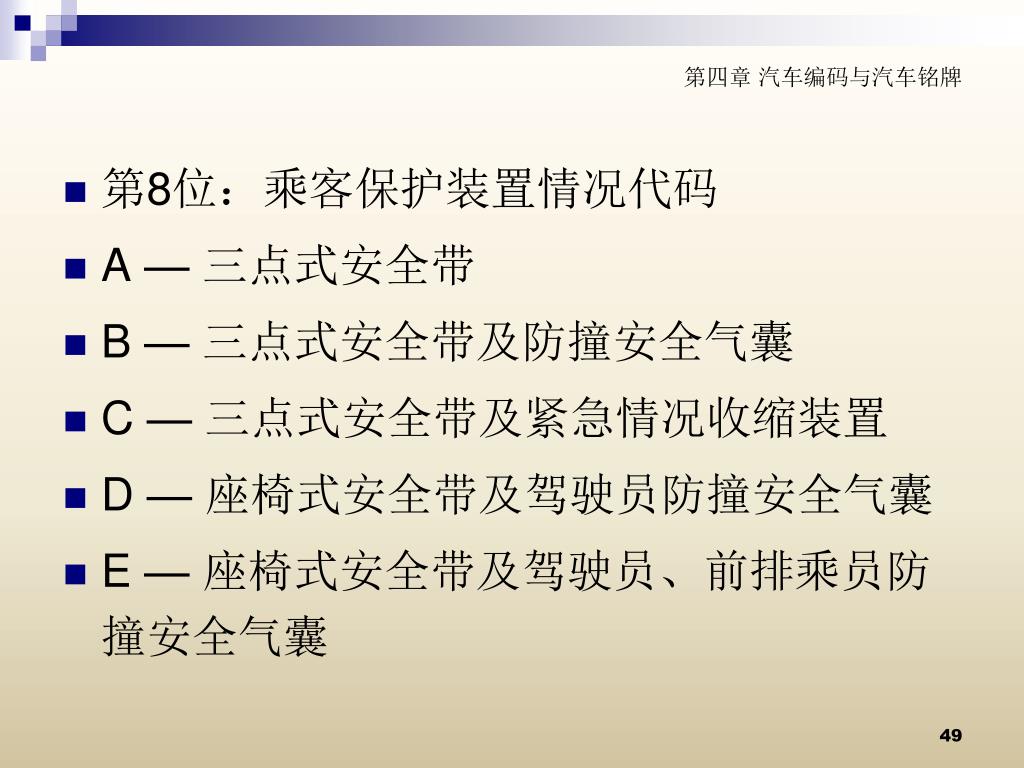

  48. 第四章 汽车编码与汽车铭牌 • 第8位：乘客保护装置情况代码 • A — 三点式安全带 • B — 三点式安全带及防撞安全气囊 • C — 三点式安全带及紧急情况收缩装置 • D — 座椅式安全带及驾驶员防撞安全气囊 • E — 座椅式安全带及驾驶员、前排乘员防撞安全气囊

  49. 第四章 汽车编码与汽车铭牌 • 第9位：VIN检验数代码 • 第10位：车型年款代码 • P — 1993年 • 第11位：总装工厂代码 • 第12~17位：出厂序号代码
