A230-E230(B116) 介绍

A230-E230(B116) 介绍. 1. 采用 APU 核心，低功耗， LED 中国风设计方案，科技屏幕，工作时间更长 2. 采用与艺术结合 3. 定价 1999 元，满足学生，工作人士学习，工作，娱乐等各方面需要 4. 电脑外壳使用复合型材料，轻便，易于携带. 产品定位. A230-E230 厚度仅为 15 毫米. 产品技术. 1. 本机采用 AMD APU 核心 Zacate E240 2.DirectX 11 图形处理核心 AMD Radeon HD 6310 3. 支持 UVD3.0 4. 处理器 TDP 为 18W ，低功耗，更省电

jescie-stein
Download Presentation

A230-E230(B116) 介绍

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. A230-E230(B116)介绍

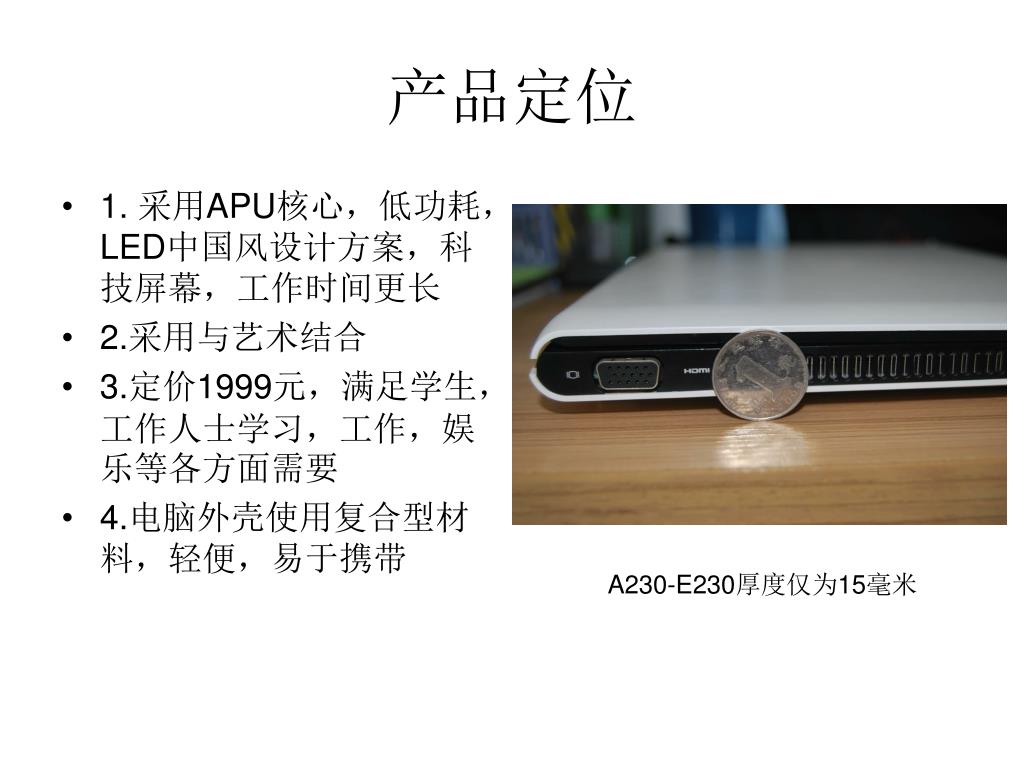

  2. 1. 采用APU核心，低功耗，LED中国风设计方案，科技屏幕，工作时间更长 2.采用与艺术结合 3.定价1999元，满足学生，工作人士学习，工作，娱乐等各方面需要 4.电脑外壳使用复合型材料，轻便，易于携带 产品定位 A230-E230厚度仅为15毫米

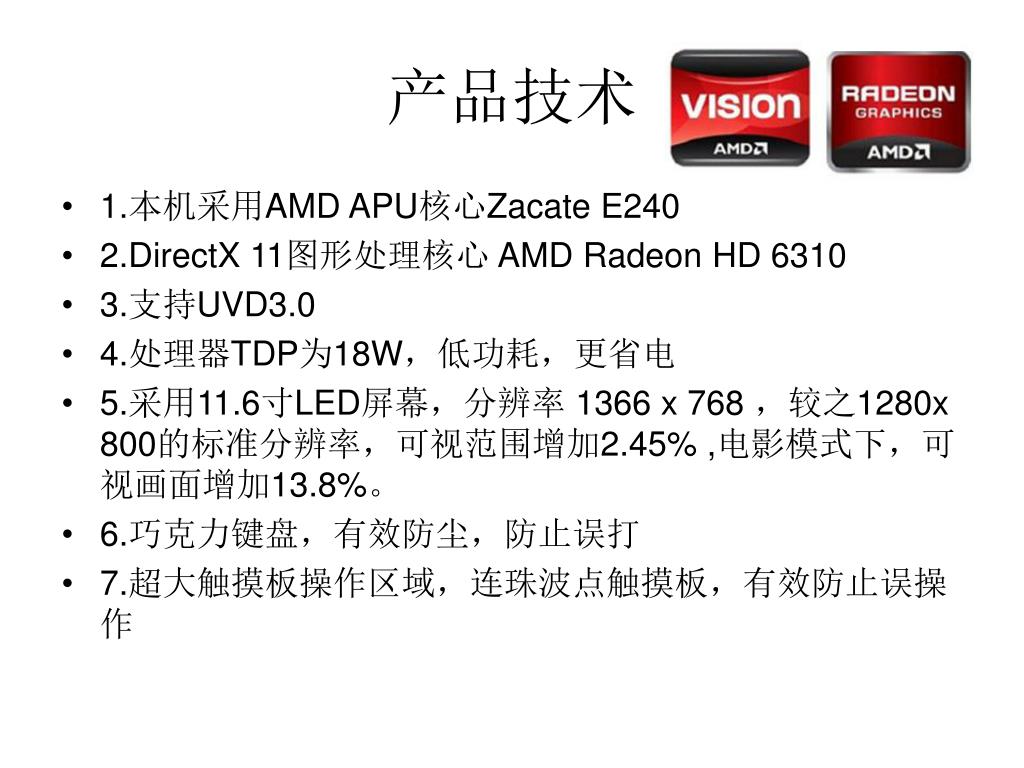

  3. 产品技术 • 1.本机采用AMD APU核心Zacate E240 • 2.DirectX 11图形处理核心 AMD Radeon HD 6310 • 3.支持UVD3.0 • 4.处理器TDP为18W，低功耗，更省电 • 5.采用11.6寸LED屏幕，分辨率 1366 x 768 ，较之1280x 800的标准分辨率，可视范围增加2.45% ,电影模式下，可视画面增加13.8%。 • 6.巧克力键盘，有效防尘，防止误打 • 7.超大触摸板操作区域，连珠波点触摸板，有效防止误操作

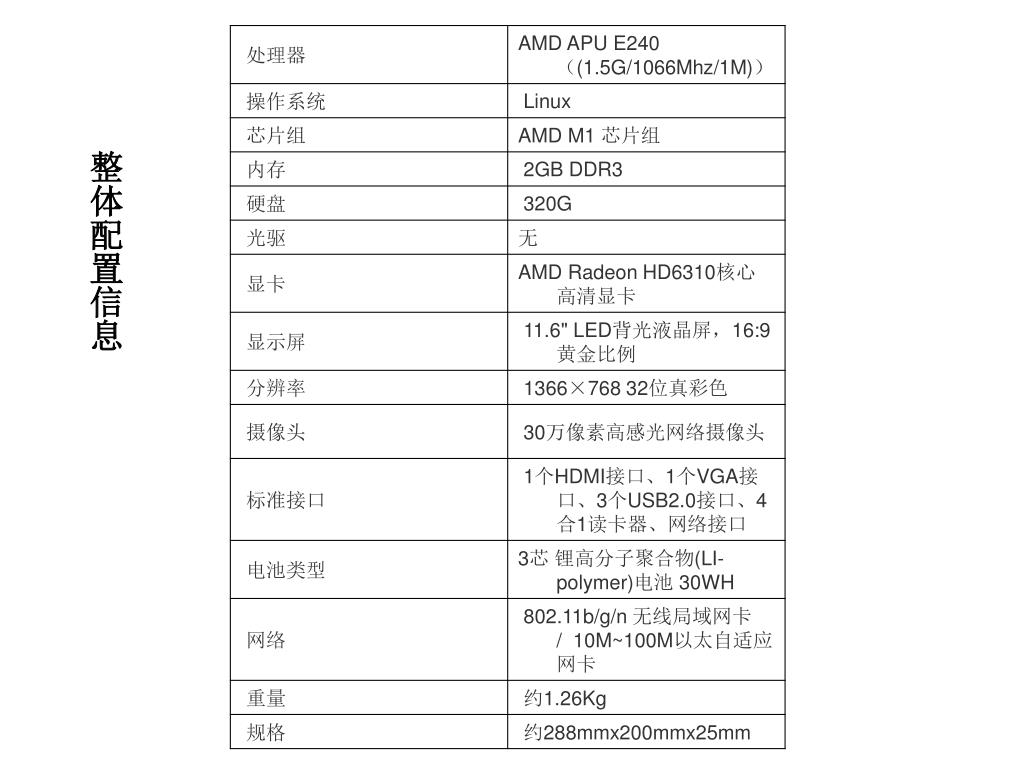

  4. 整体配置信息

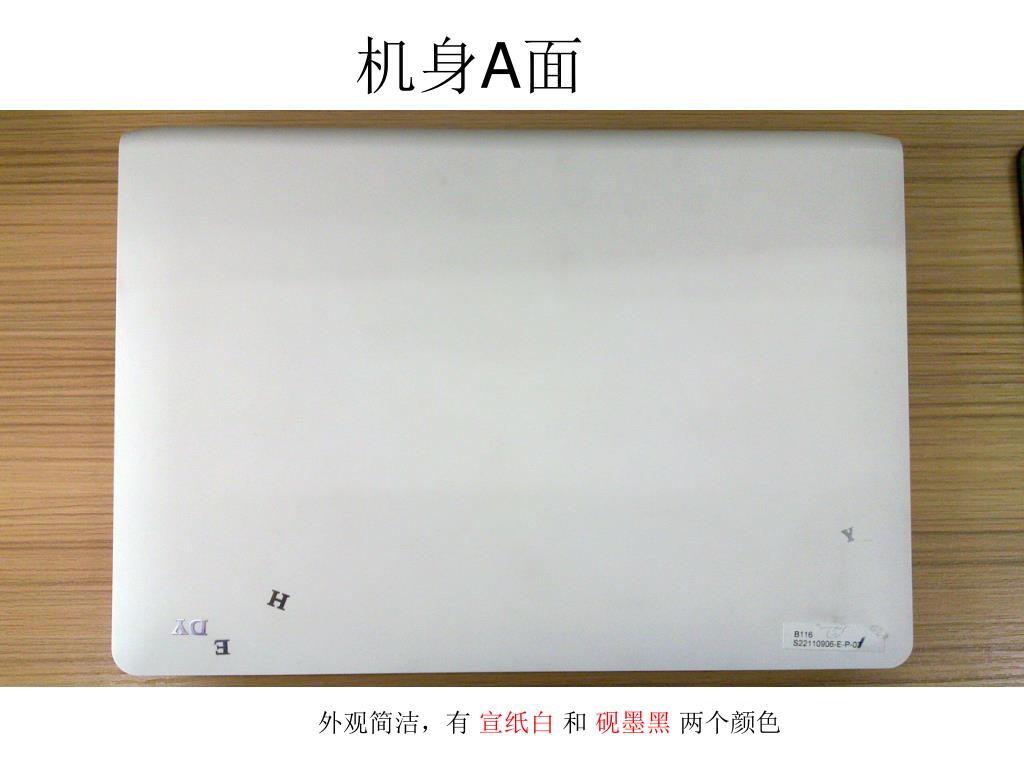

  5. 机身A面 外观简洁，有 宣纸白 和 砚墨黑 两个颜色

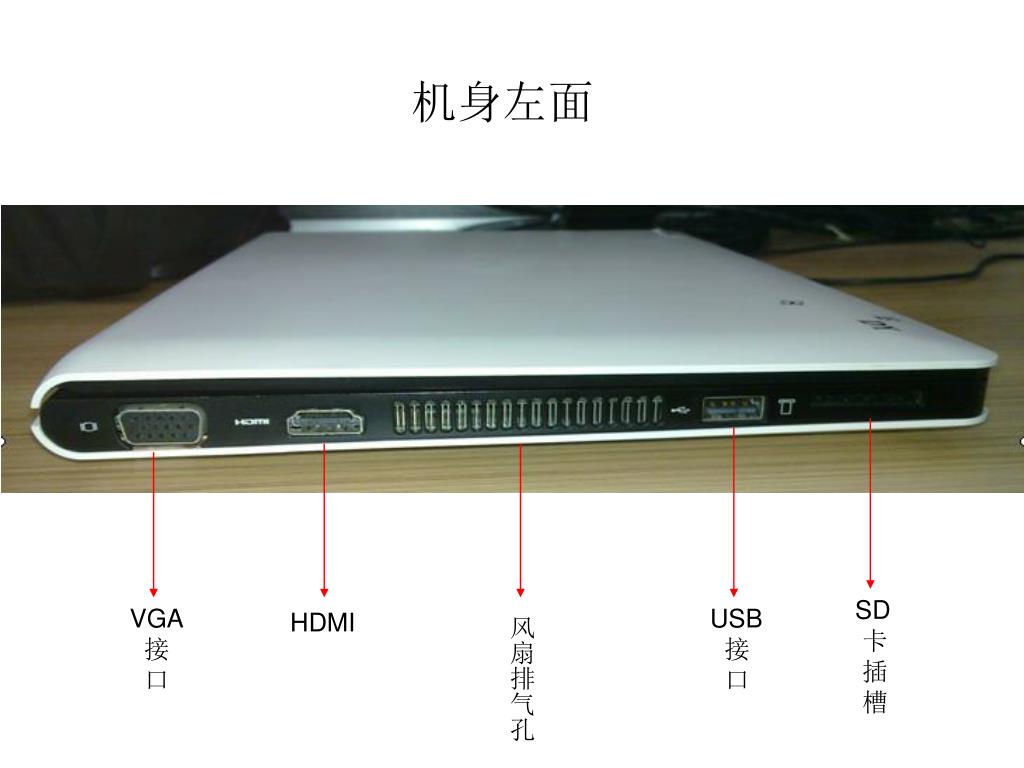

  6. 机身左面 SD 卡 插 槽 VGA 接 口 USB 接 口 HDMI 风扇排气孔

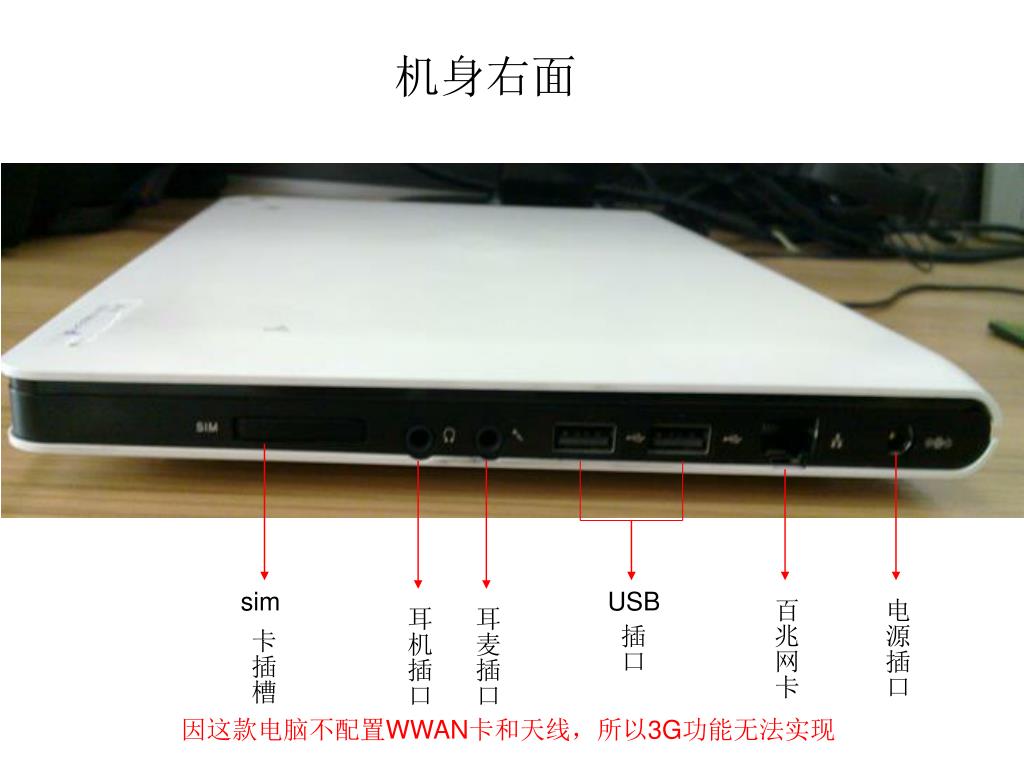

  7. 机身右面 sim USB 百兆网卡 电源插口 耳机插口 耳麦插口 插口 卡插槽 因这款电脑不配置WWAN卡和天线，所以3G功能无法实现

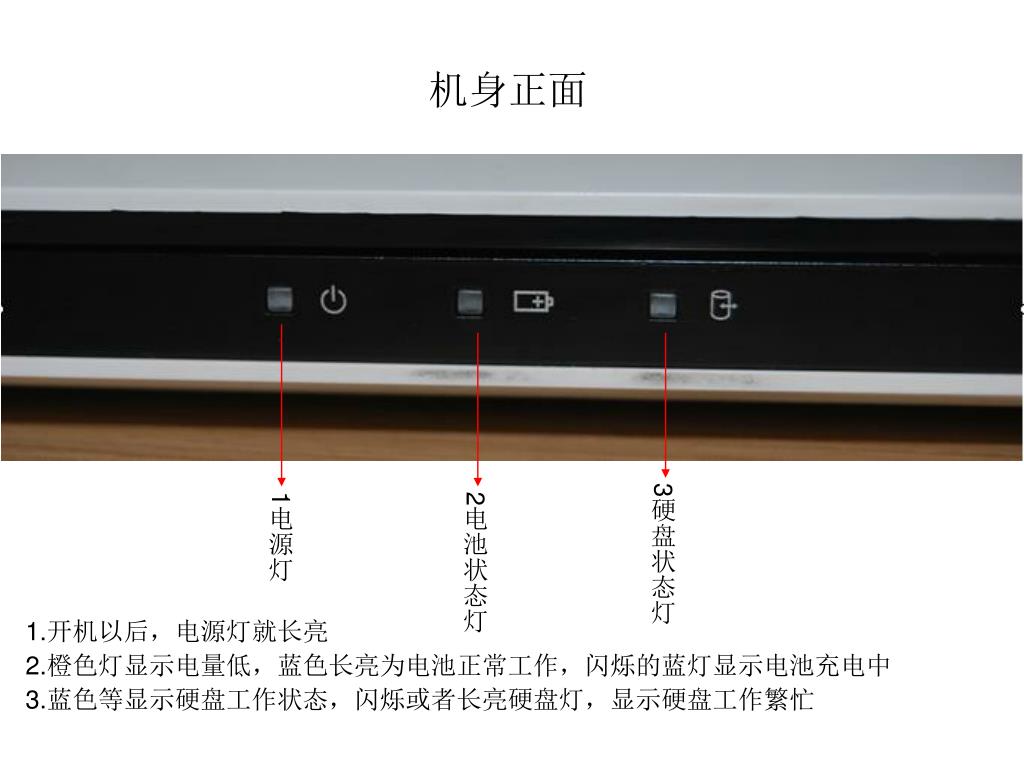

  8. 机身正面 3硬盘状态灯 1电源灯 2电池状态灯 1.开机以后，电源灯就长亮 2.橙色灯显示电量低，蓝色长亮为电池正常工作，闪烁的蓝灯显示电池充电中 3.蓝色等显示硬盘工作状态，闪烁或者长亮硬盘灯，显示硬盘工作繁忙

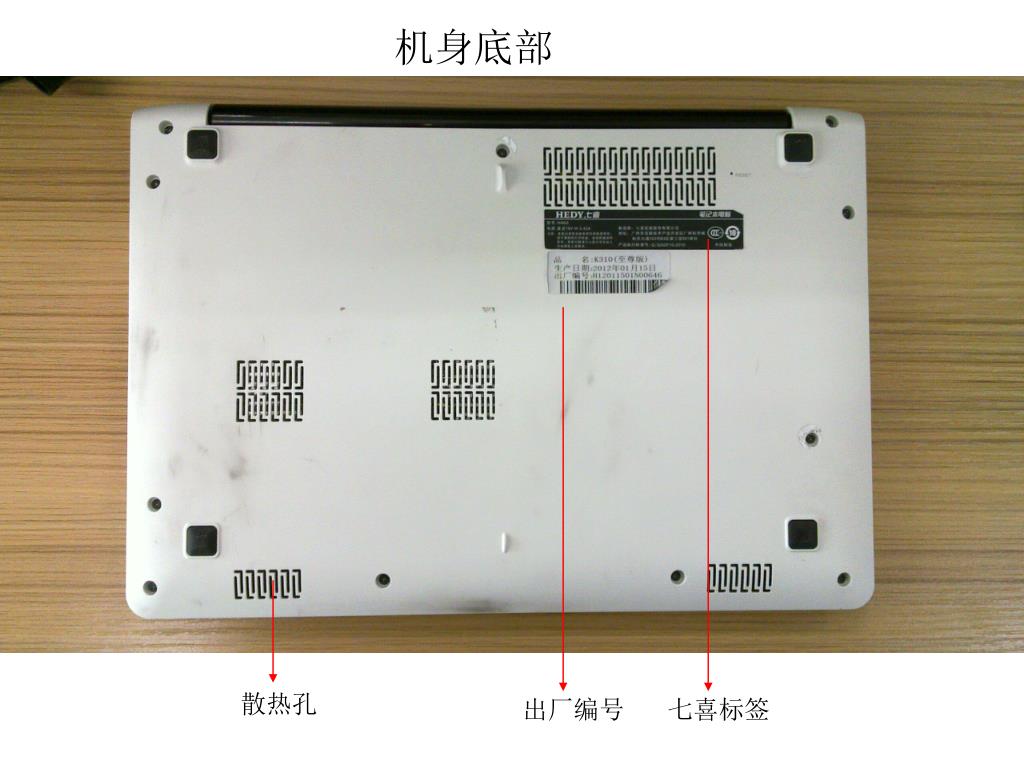

  9. 机身底部 散热孔 出厂编号 七喜标签

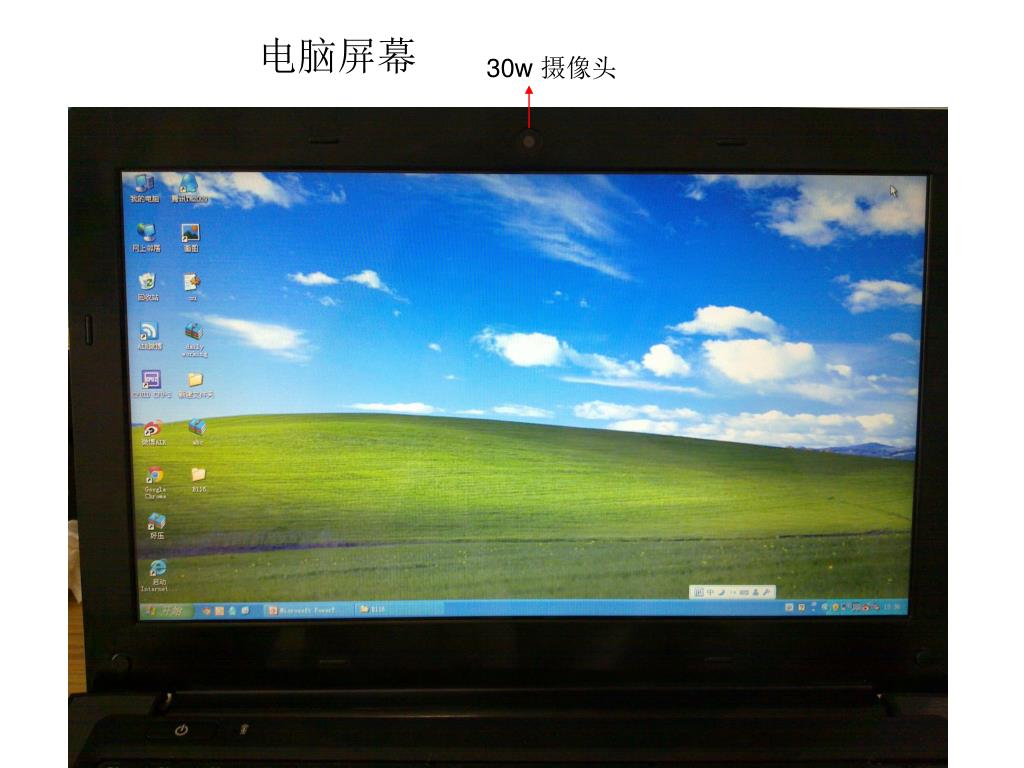

  10. 电脑屏幕 30w 摄像头

  11. 电脑C面 电源键 麦克风 C面掌托部分采用的是类金属拉丝工艺，不易弄脏

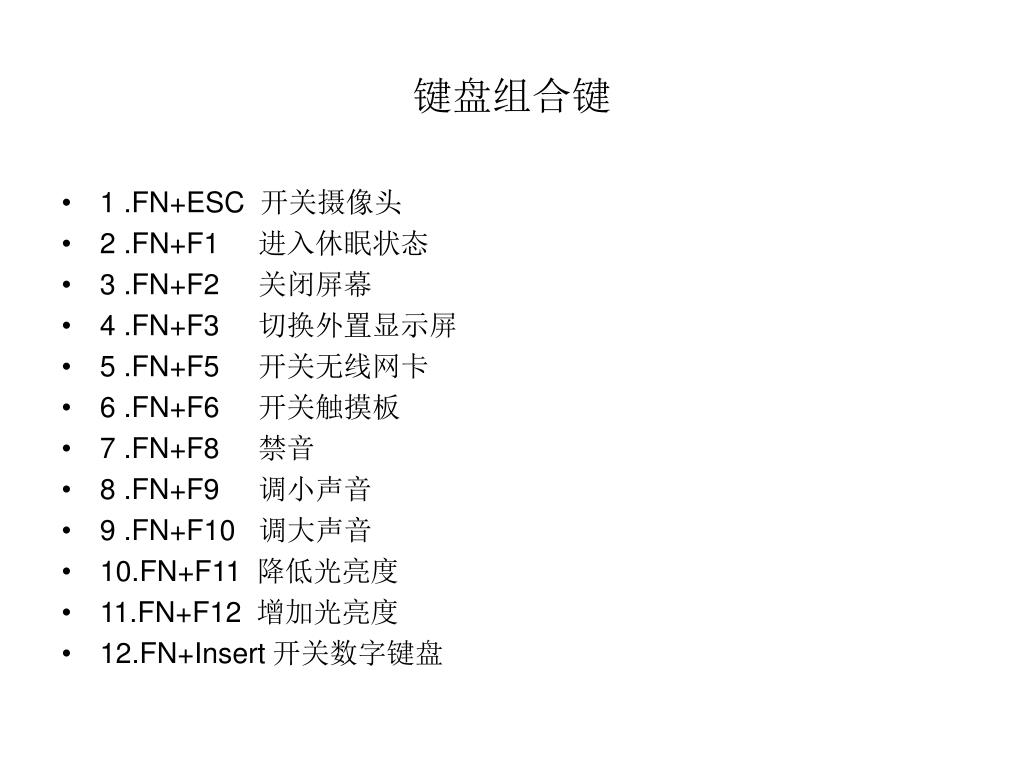

  12. 键盘组合键 • 1 .FN+ESC 开关摄像头 • 2 .FN+F1 进入休眠状态 • 3 .FN+F2 关闭屏幕 • 4 .FN+F3 切换外置显示屏 • 5 .FN+F5 开关无线网卡 • 6 .FN+F6 开关触摸板 • 7 .FN+F8 禁音 • 8 .FN+F9 调小声音 • 9 .FN+F10 调大声音 • 10.FN+F11 降低光亮度 • 11.FN+F12 增加光亮度 • 12.FN+Insert 开关数字键盘

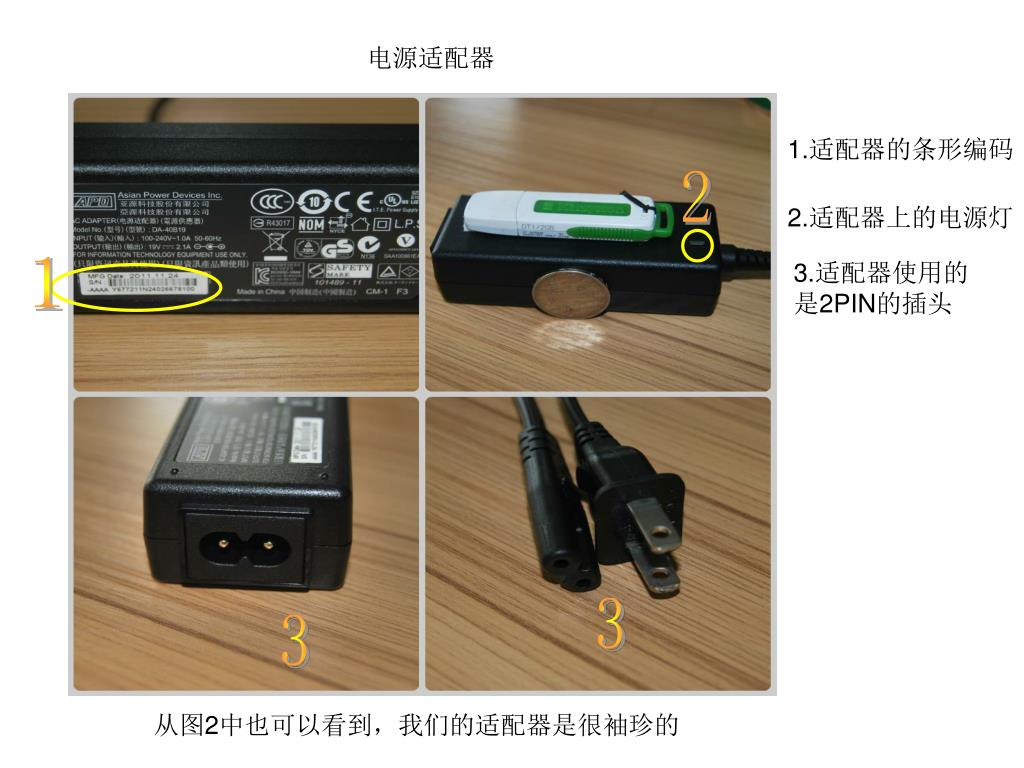

  13. 电源适配器 1.适配器的条形编码 2 2.适配器上的电源灯 3.适配器使用的 是2PIN的插头 1 3 3 从图2中也可以看到，我们的适配器是很袖珍的

  14. 如何拆除键盘 1.使用螺丝刀，从以上缺口撬开键盘 2.沿箭头方向拉出键盘，但是要注意键盘背后的连接线

  15. 2.断开键盘与主板的连接线

  16. 如何拆除底盖 1.拆除底部11颗螺丝

  17. 2.拆下固定主板的3颗螺丝

  18. 3.轻撬底壳，就可以取出底壳，看到主板，内存，电池，硬盘等3.轻撬底壳，就可以取出底壳，看到主板，内存，电池，硬盘等

  19. 如何拆除硬盘 1.松开两颗螺丝 2.沿箭头方向推出硬盘

  20. 如何拆除内存 1.在金属扣处，按黄教头方向推，内存条自动弹出 2.沿红箭头方向取出内存条

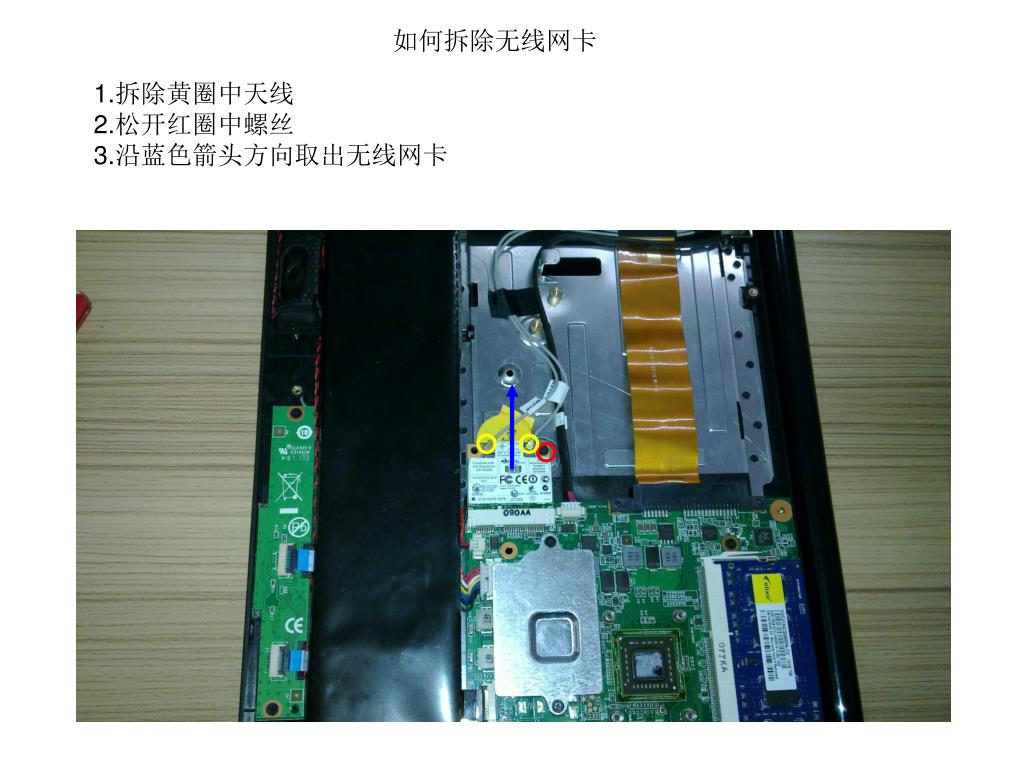

  21. 如何拆除无线网卡 1.拆除黄圈中天线 2.松开红圈中螺丝 3.沿蓝色箭头方向取出无线网卡

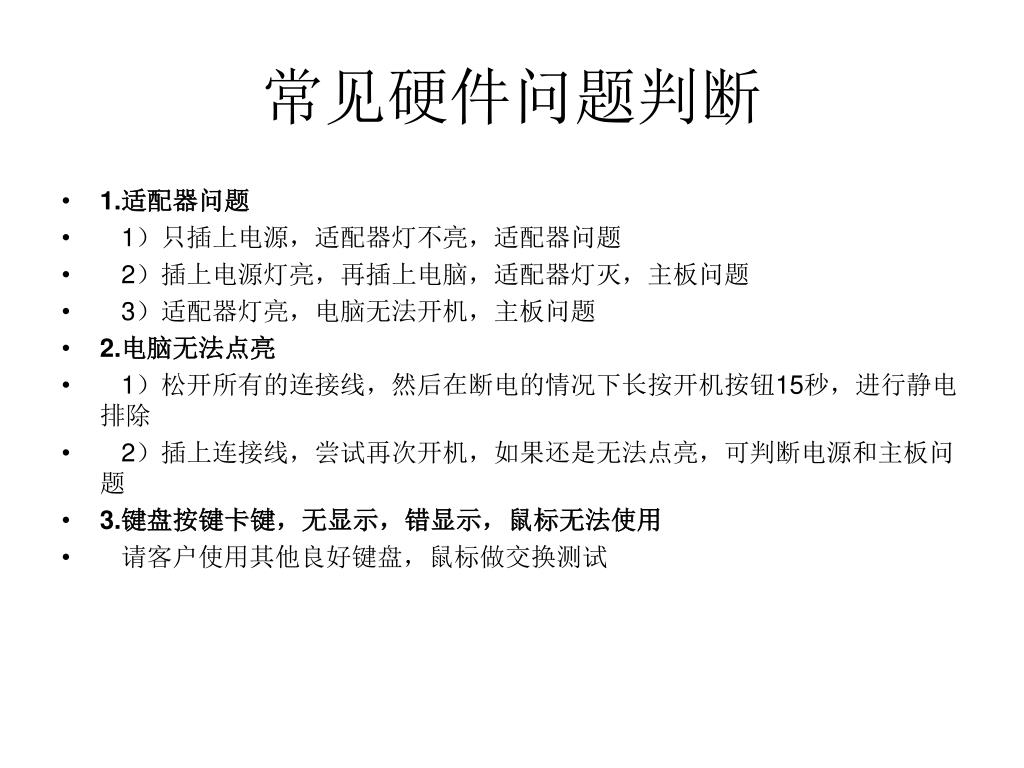

  22. 常见硬件问题判断 • 1.适配器问题 • 1）只插上电源，适配器灯不亮，适配器问题 • 2）插上电源灯亮，再插上电脑，适配器灯灭，主板问题 • 3）适配器灯亮，电脑无法开机，主板问题 • 2.电脑无法点亮 • 1）松开所有的连接线，然后在断电的情况下长按开机按钮15秒，进行静电排除 • 2）插上连接线，尝试再次开机，如果还是无法点亮，可判断电源和主板问题 • 3.键盘按键卡键，无显示，错显示，鼠标无法使用 • 请客户使用其他良好键盘，鼠标做交换测试

  23. Q&A谢谢
