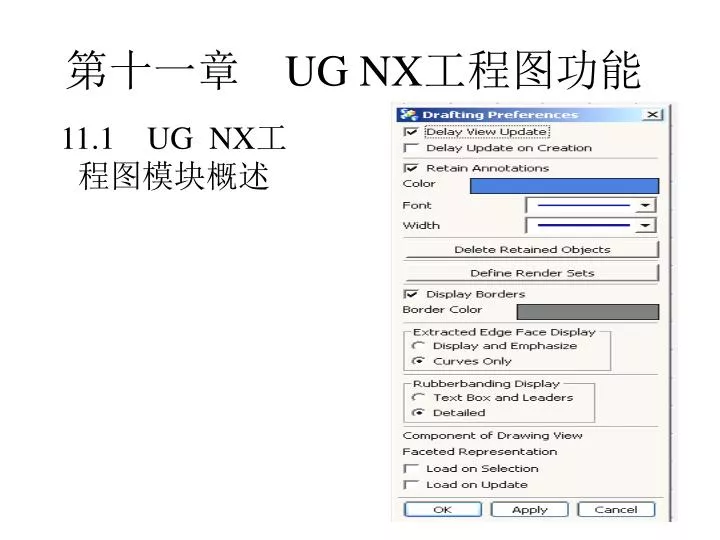

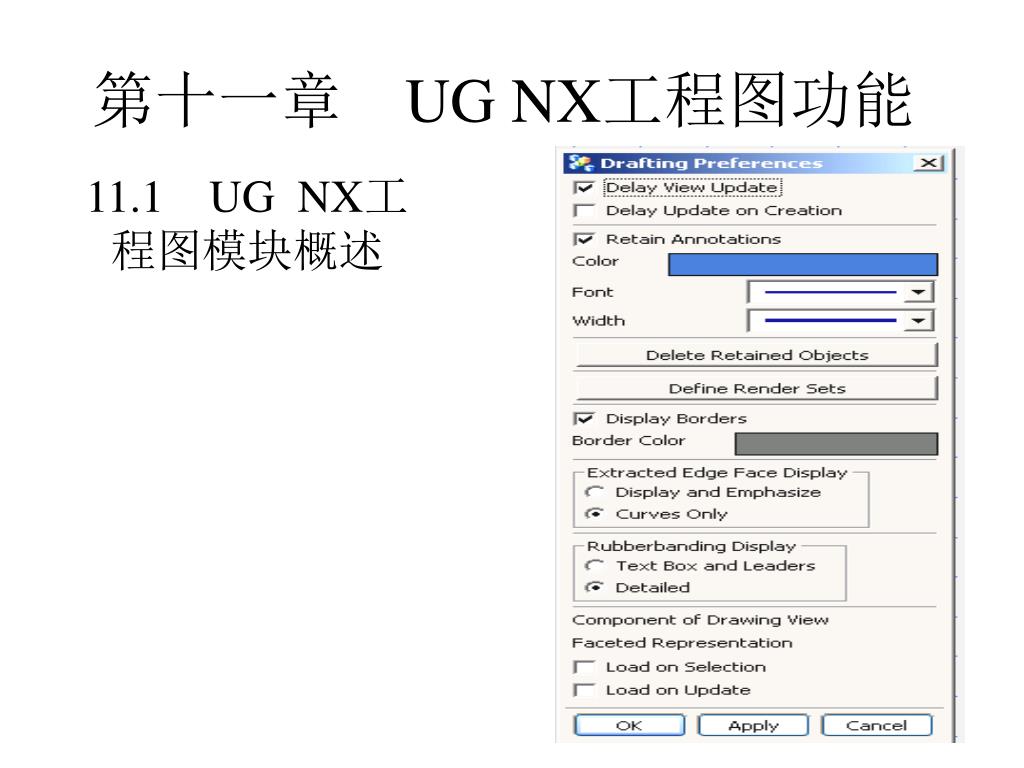

  1. 第十一章　UG NX工程图功能 11.1UG NX工程图模块概述

  2. 标注参数 视图显示参数 尺寸对齐参数 视图标签参数 剖面参数 制图预设置－－工程图参数工具条

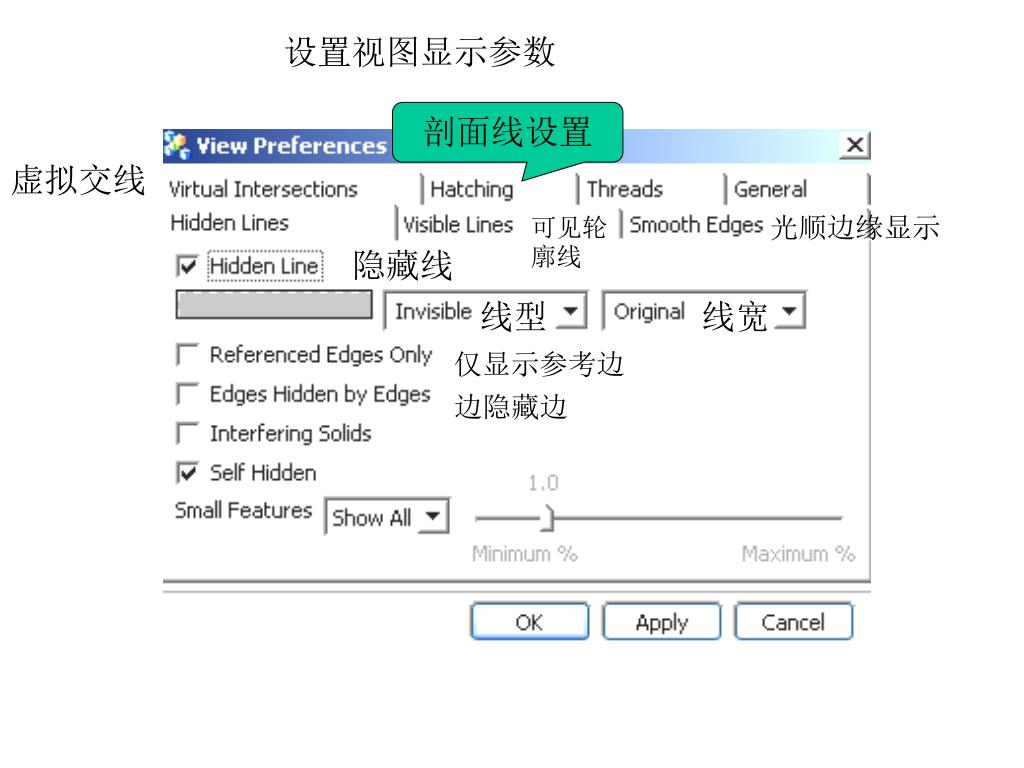

  3. 设置视图显示参数 剖面线设置 虚拟交线 可见轮廓线 光顺边缘显示 隐藏线 线型 线宽 仅显示参考边 边隐藏边

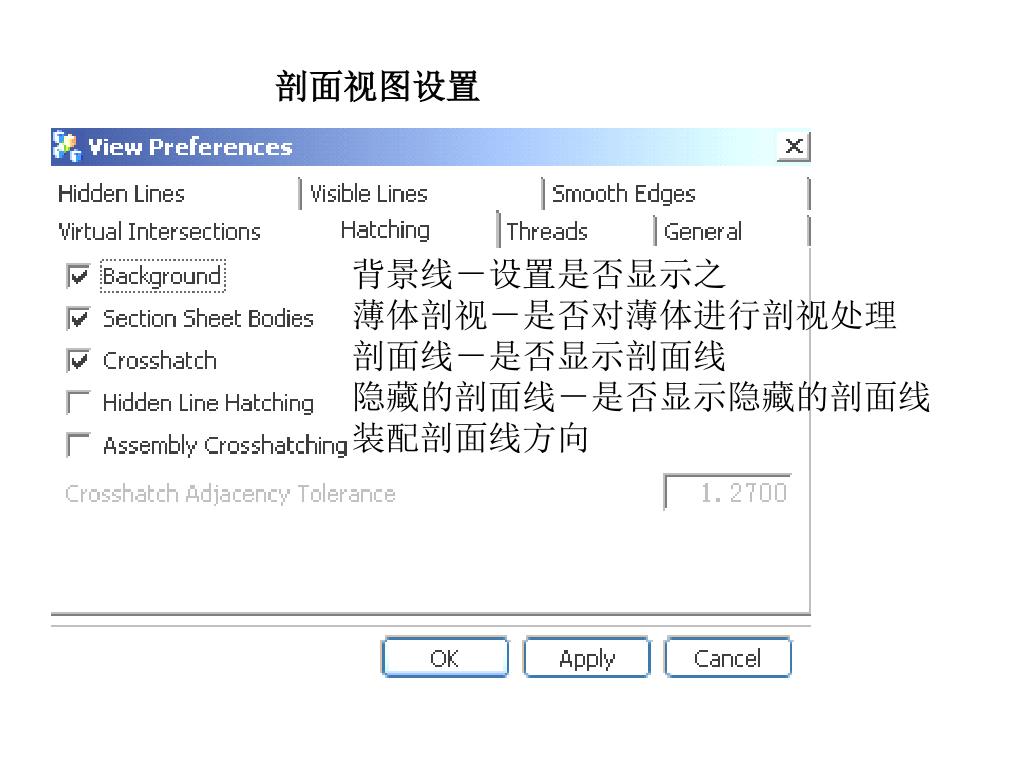

  4. 剖面视图设置 背景线－设置是否显示之 薄体剖视－是否对薄体进行剖视处理 剖面线－是否显示剖面线 隐藏的剖面线－是否显示隐藏的剖面线 装配剖面线方向

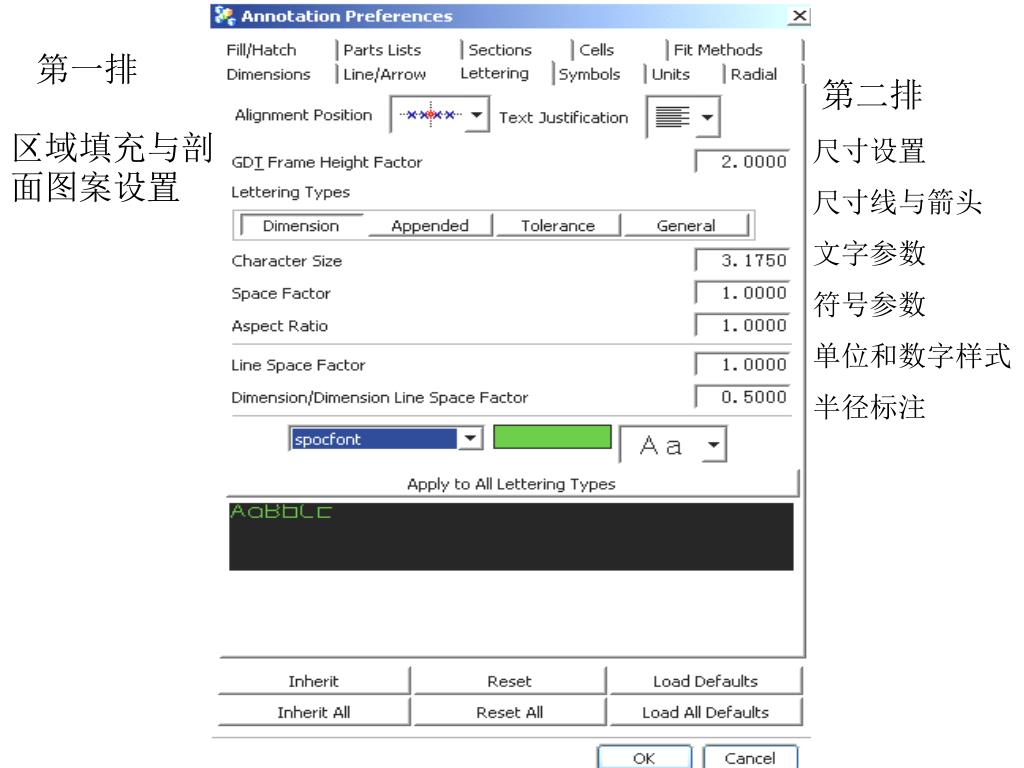

  5. 第一排 第二排 区域填充与剖面图案设置 尺寸设置 尺寸线与箭头 文字参数 符号参数 单位和数字样式 半径标注

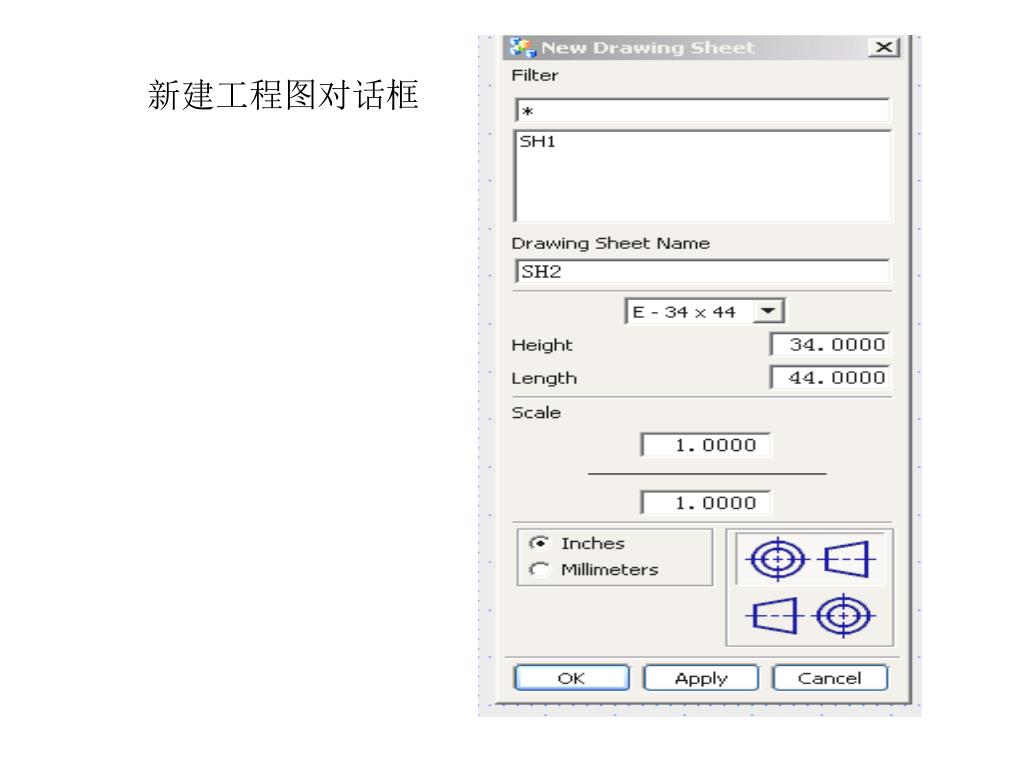

  6. 新建工程图对话框

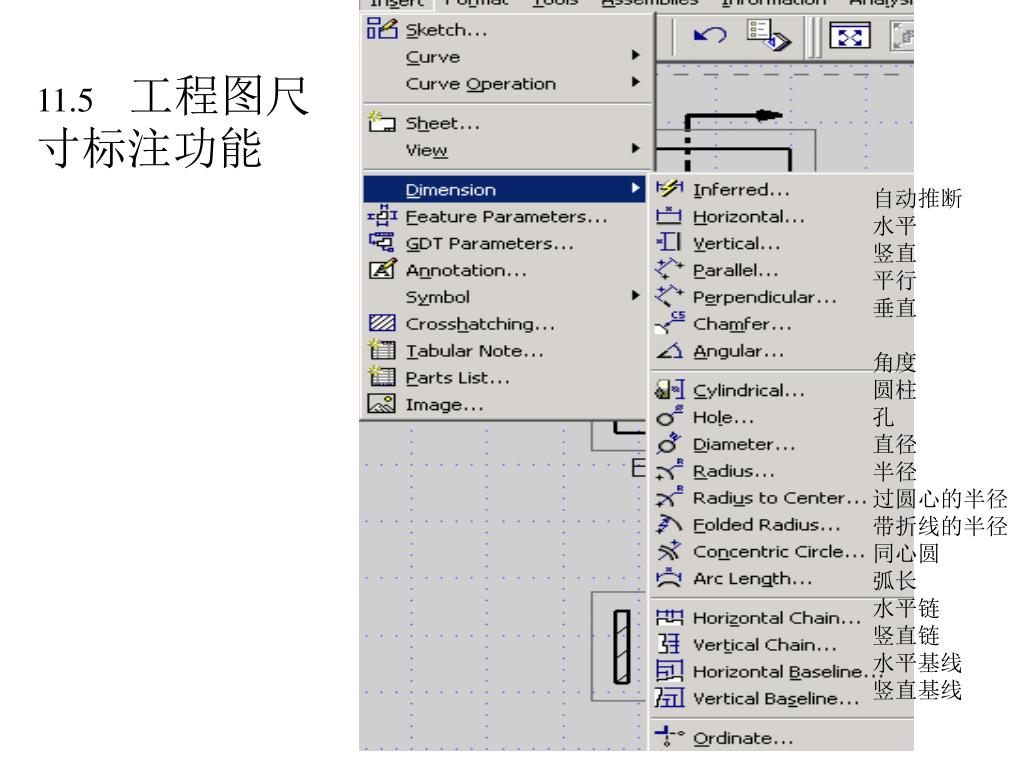

  7. 11.5工程图尺　寸标注功能 自动推断 水平 竖直 平行 垂直 角度 圆柱 孔 直径 半径 过圆心的半径 带折线的半径 同心圆 弧长 水平链 竖直链 水平基线 竖直基线

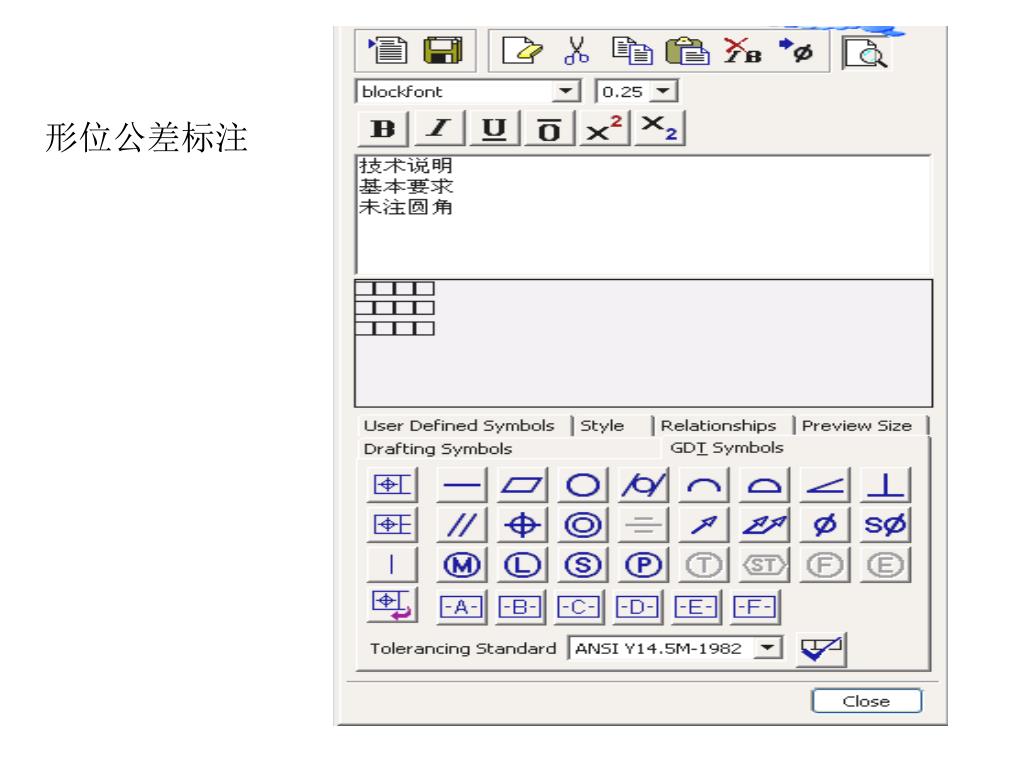

  8. 形位公差标注
