实验六 基尔霍夫定律和电位的研究

实验六 基尔霍夫定律和电位的研究. [ 目的 ] 1 、 验证基尔霍夫定律。 2 、 加深对电位、电压及它们之间关系的理解。 3 、进一步熟练使用数字万用表。 [ 仪表及器件 ] vc96 数字 万用表、实验板、双输出直流稳压电源、 单刀开关。. [ 原理 ]. 1 、基尔霍夫第一定律（电流定律） 任意时刻在电路中任一节点，流进和流出电的代数和等于零。 电流定律是电流连续性的表现，它表示电路中各支路电流之间必须遵循的规律：汇于节点的各支路电流强度的代数和为零，把这个定律写成一般形式，得 ∑ I = 0 这里规定流出为正，流进为负。.

jerzy
Download Presentation

实验六 基尔霍夫定律和电位的研究

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

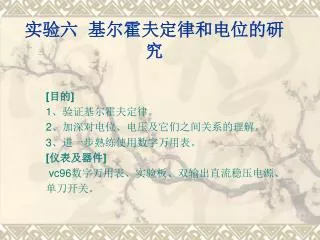

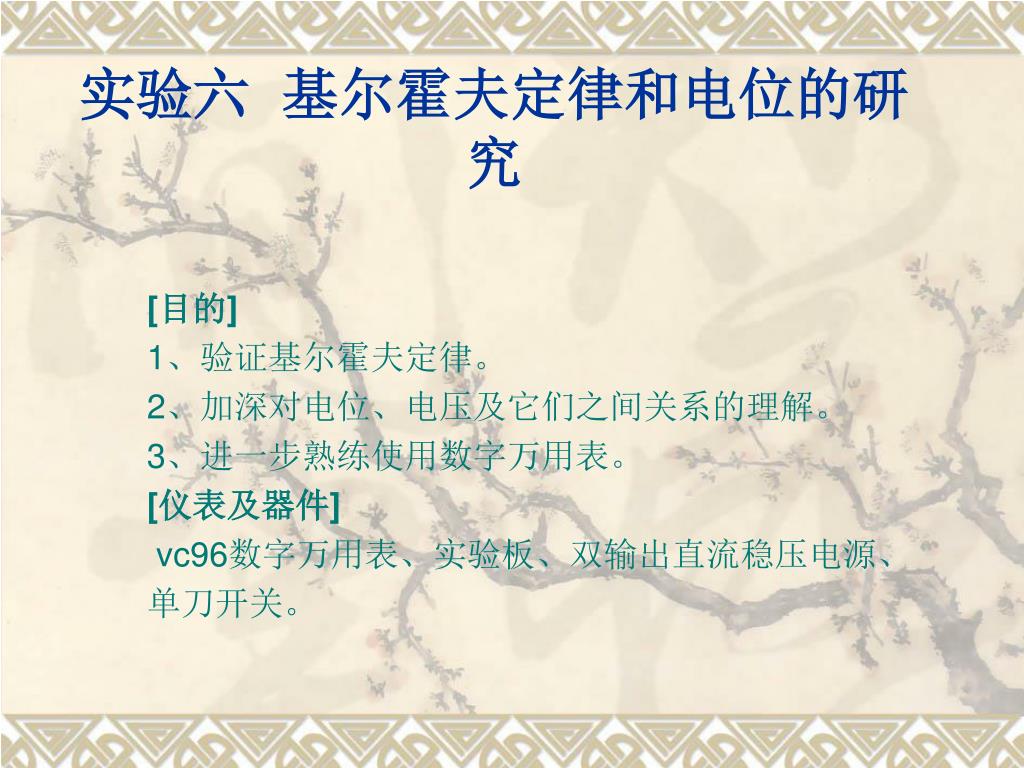

  1. 实验六基尔霍夫定律和电位的研究 [目的] 1、验证基尔霍夫定律。 2、加深对电位、电压及它们之间关系的理解。 3、进一步熟练使用数字万用表。 [仪表及器件] vc96数字万用表、实验板、双输出直流稳压电源、 单刀开关。

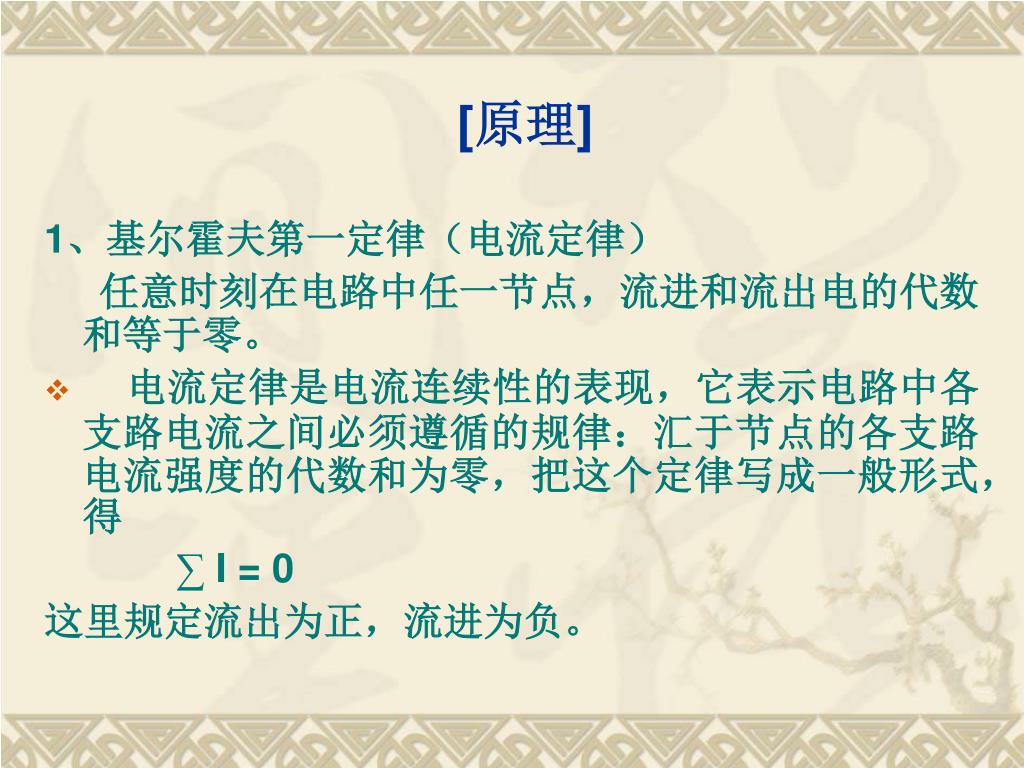

  2. [原理] 1、基尔霍夫第一定律（电流定律） 任意时刻在电路中任一节点，流进和流出电的代数和等于零。 • 电流定律是电流连续性的表现，它表示电路中各支路电流之间必须遵循的规律：汇于节点的各支路电流强度的代数和为零，把这个定律写成一般形式，得 ∑I = 0 这里规定流出为正，流进为负。

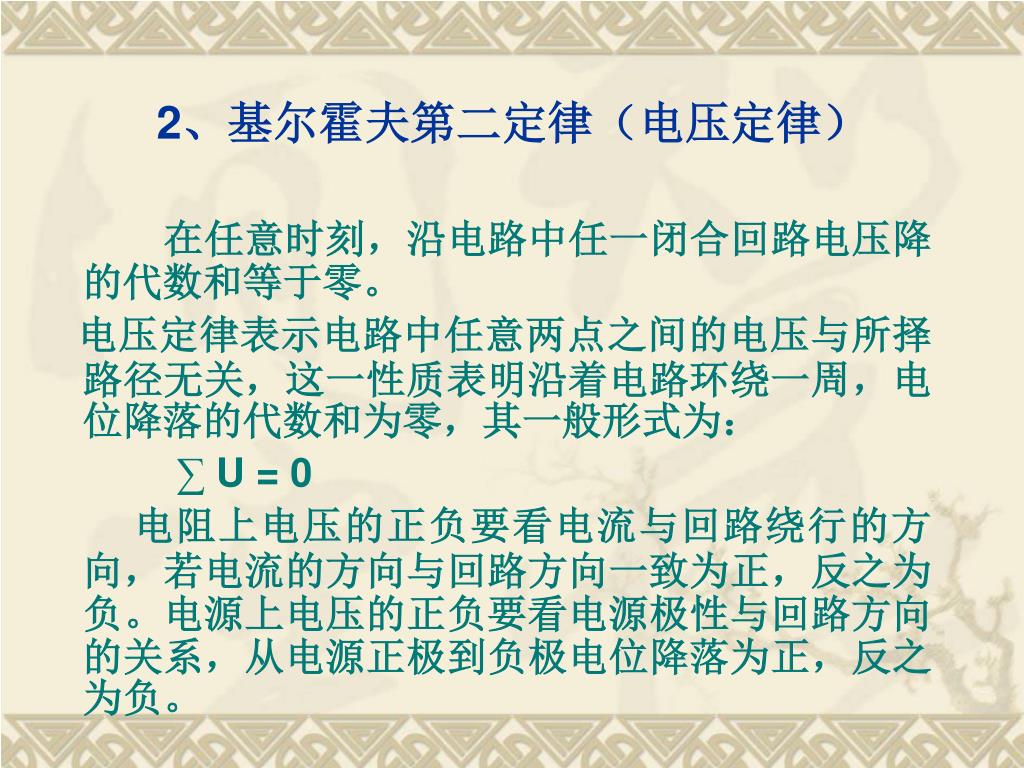

  3. 2、基尔霍夫第二定律（电压定律） 在任意时刻，沿电路中任一闭合回路电压降的代数和等于零。 电压定律表示电路中任意两点之间的电压与所择路径无关，这一性质表明沿着电路环绕一周，电位降落的代数和为零，其一般形式为： ∑U = 0 电阻上电压的正负要看电流与回路绕行的方向，若电流的方向与回路方向一致为正，反之为负。电源上电压的正负要看电源极性与回路方向的关系，从电源正极到负极电位降落为正，反之为负。

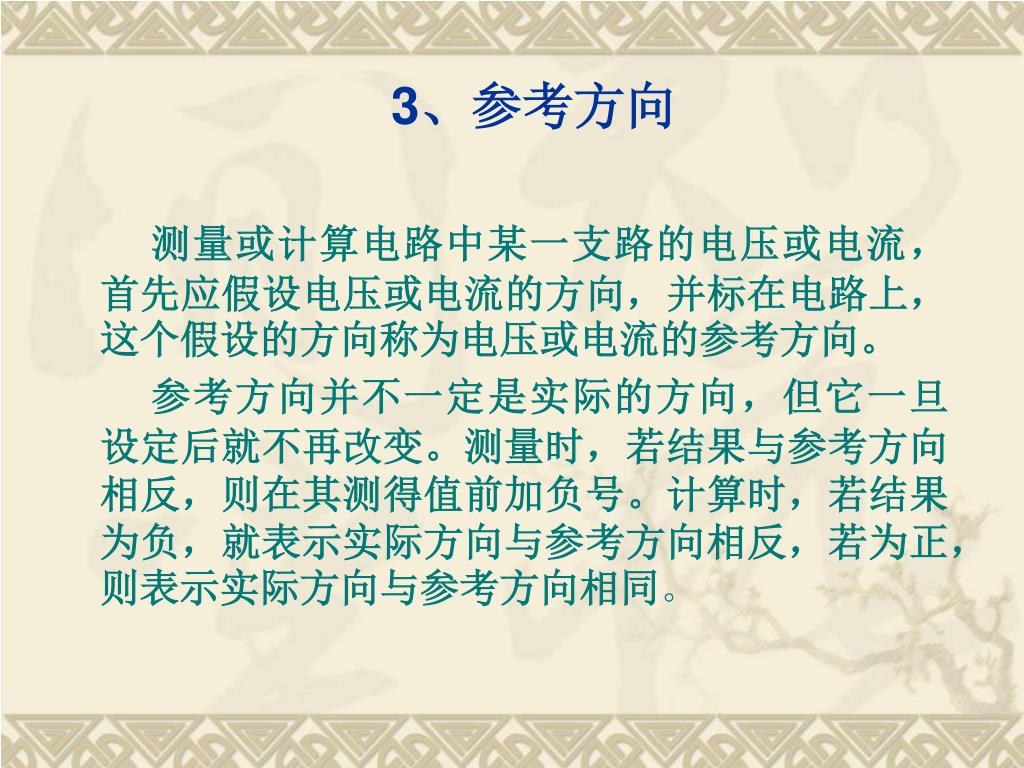

  4. 3、参考方向 测量或计算电路中某一支路的电压或电流，首先应假设电压或电流的方向，并标在电路上，这个假设的方向称为电压或电流的参考方向。 参考方向并不一定是实际的方向，但它一旦设定后就不再改变。测量时，若结果与参考方向相反，则在其测得值前加负号。计算时，若结果为负，就表示实际方向与参考方向相反，若为正，则表示实际方向与参考方向相同。

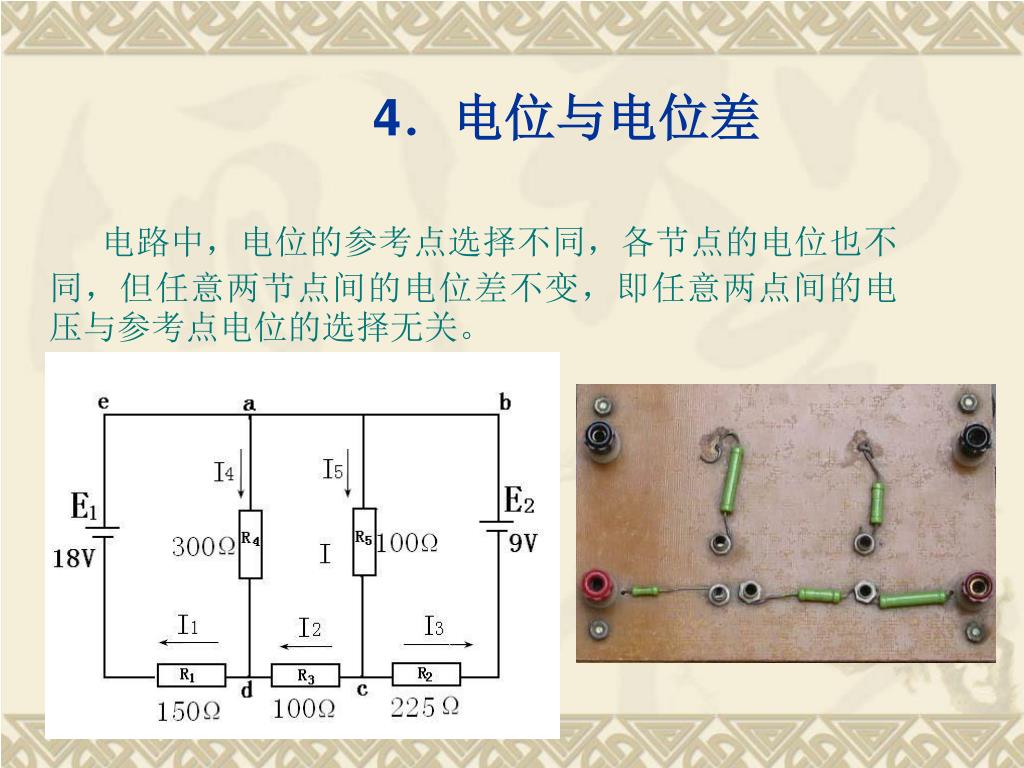

  5. 4．电位与电位差 电路中，电位的参考点选择不同，各节点的电位也不同，但任意两节点间的电位差不变，即任意两点间的电压与参考点电位的选择无关。

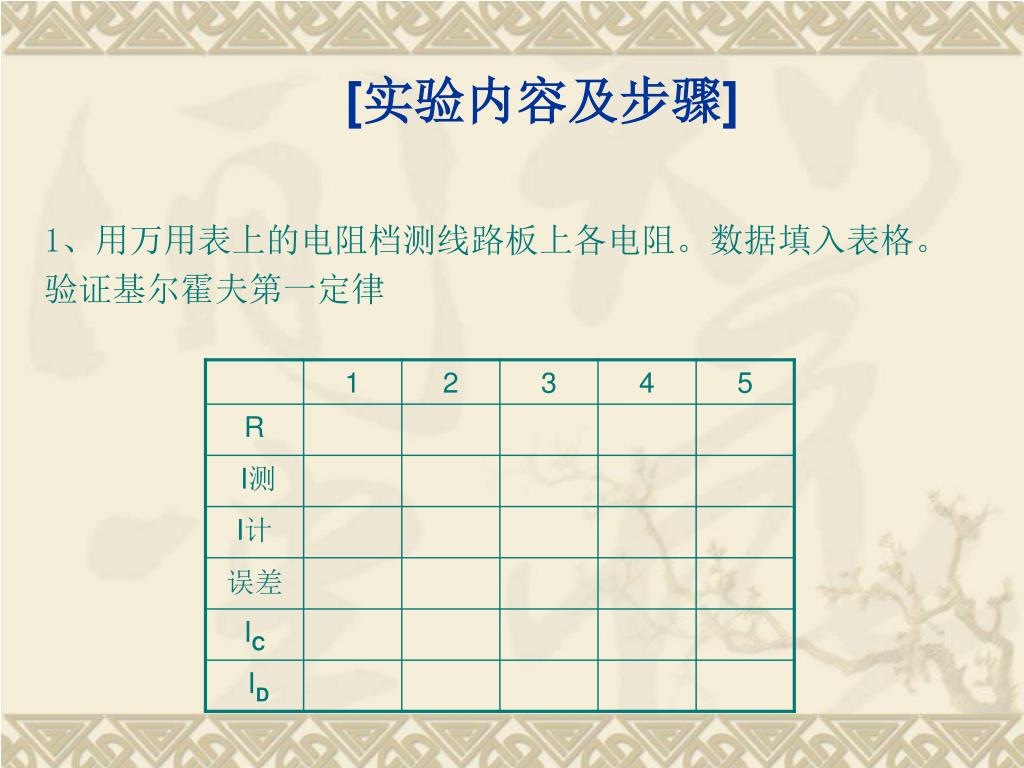

  6. [实验内容及步骤] 1、用万用表上的电阻档测线路板上各电阻。数据填入表格。 验证基尔霍夫第一定律

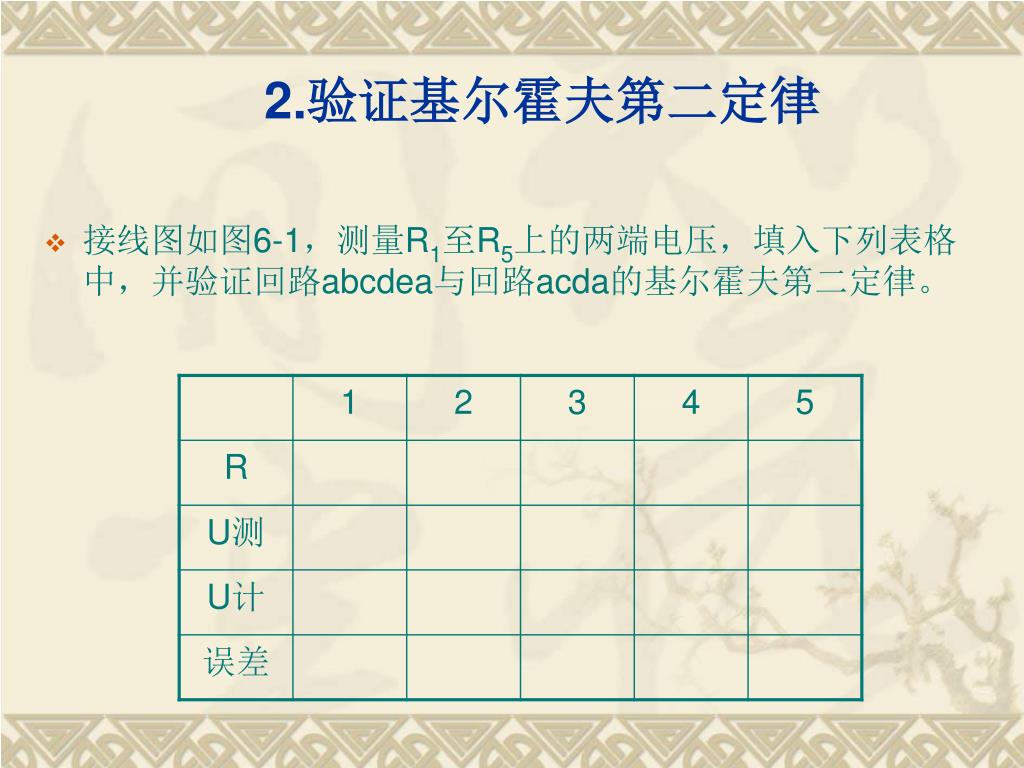

  7. 2.验证基尔霍夫第二定律 • 接线图如图6-1，测量R1至R5上的两端电压，填入下列表格中，并验证回路abcdea与回路acda的基尔霍夫第二定律。

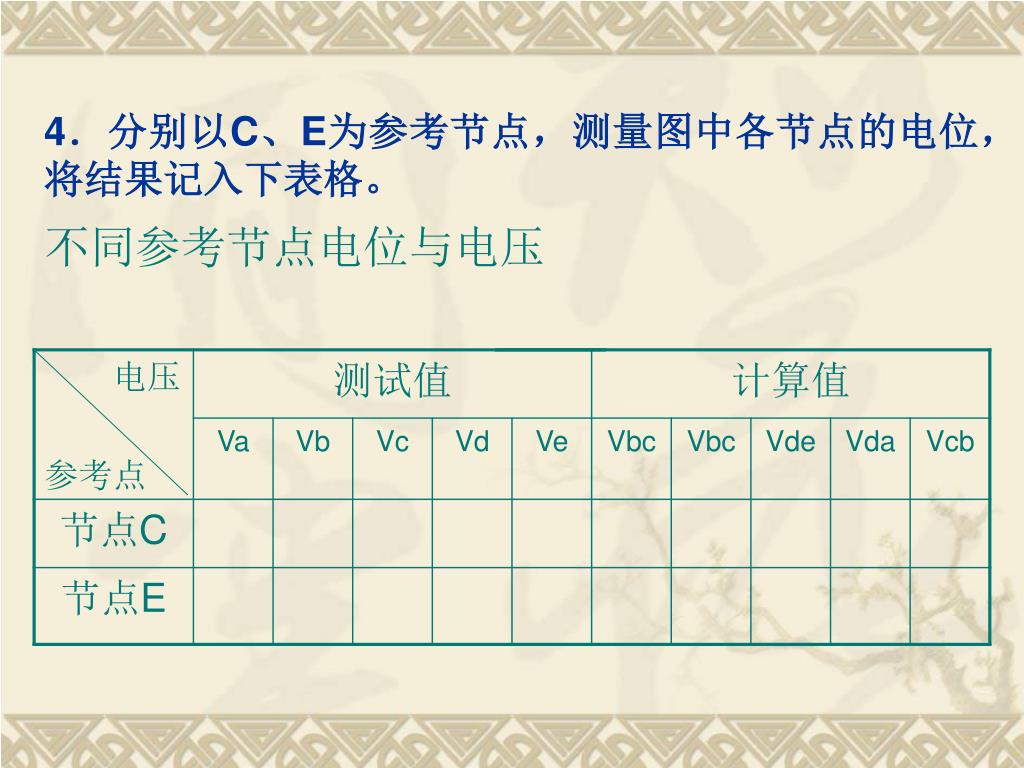

  8. 4．分别以C、E为参考节点，测量图中各节点的电位，将结果记入下表格。4．分别以C、E为参考节点，测量图中各节点的电位，将结果记入下表格。 不同参考节点电位与电压
