slide1

微机原理与接口技术第三章 ARM寻址方式与指令系统微机原理与接口技术第三章 ARM寻址方式与指令系统

主讲人:鞠 雷

山东大学

计算机科学与技术学院

slide2
  内容提要

ARM编程模型

ARM指令格式和寻址方式

ARM指令集

Thumb指令集

思考题

3 3 arm
3.3 ARM指令集

3.3.1 数据处理指令

3.3.2 跳转指令

3.3.3 Load/Store指令

3.3.4 程序状态寄存器指令

3.3.5 协处理器指令

3.3.6 异常中断指令

3 3 1
3.3.1 数据处理指令

1. MOV数据传送指令 (Move)

MOV{<cond>}{S} <Rd>,<op1>;

Rd—目的寄存器

op1-寄存器或立即数,若为寄存器可以先移位。

功能:将操作数op1表示的值传送到目的寄存器Rd中。

  • 指定相同的寄存器来实现 NOP 指令的效果,还可以专门移位一个寄存器:

MOV R0, R0 ; R0 = R0... NOP

MOV R0, R0, LSL #3 ; R0 = R0 * 8

  • 如果 R15 是目的寄存器,将修改程序计数器或标志。用于返回到调用代码,方法是把连接寄存器的内容传送到 R15:
    • MOV PC, R14 ;;退出到调用者
    • MOVS PC, R14 ;退出到调用者并回复标志位

例如:

MOV R0,#5;R0=5

MOV R0,R1; R0=R1

MOV R0,R1,LSL#5;

R0= R1左移5位

move immediate value
Move Immediate Value
  • The data processing instruction format has 12 bits available for operand2
    • If used directly this would only give a range of 4096
  • Instead it is used to store 8 bit constants, giving a range of 0 - 255.
  • These 8 bits can then be rotated right through an even number of positions (i.e. RORs by 0, 2, 4,..30).
    • 4 bits to control the 16 possible ROR rotation numbers
    • This gives a much larger range of constants that can be directly loaded, though some constants will still need to be loaded from memory
move immediate value1
Move Immediate Value
  • This gives us:
    • 0 - 255 [0 - 0xff]
    • 256,260,264,..,1020 [0x100-0x3fc, step 4, 0x40-0xff ROR 30]
    • 1024,1040,1056,..,4080 [0x400-0xff0, step 16, 0x40-0xff ROR 28]
    • 4096,4160, 4224,..,16320 [0x1000-0x3fc0, step 64, 0x40-0xff ROR 26]
  • These can be loaded using, for example:
    • MOV r0, #0x40, ROR 26 ; => MOV r0, #0x1000 (i.e. 4096)
  • To make this easier, the assembler will convert to this form for us if simply given the required constant:
    • MOV r0, #4096 ; => MOV r0, #0x1000 (i.e. 0x40 ROR 26)
slide7
MVN数据取反传送指令

2.MVN数据取反传送指令(Move Negative)

MVN{<cond>}{S} <Rd>,<op1>;

功能:将op1表示的值按位取反传送到目的寄存器Rd中(logical negation)。

Rd = !op1

例:

MVN R0, R2 ; R0 = !(R2)

  • MVN R0, #0 ;R0 =

-1

?

slide8
ADD加法指令

3. ADD加法指令(Addition)

ADD{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:ADD 将把两个操作数加起来,把结果放置到目的寄存器中。Rd = Rn + op2

Op2为寄存器或立即数,若为寄存器可以先移位。

  • 例:
  • ADD R0, R1, #5 ;R0 = R1 + 5

ADD R0, R1, R2 ;R0 = R1 + R2

ADD R0, R2, R3, LSL#1 ;R0 = R2 + (R3 ) X 2

8

slide9

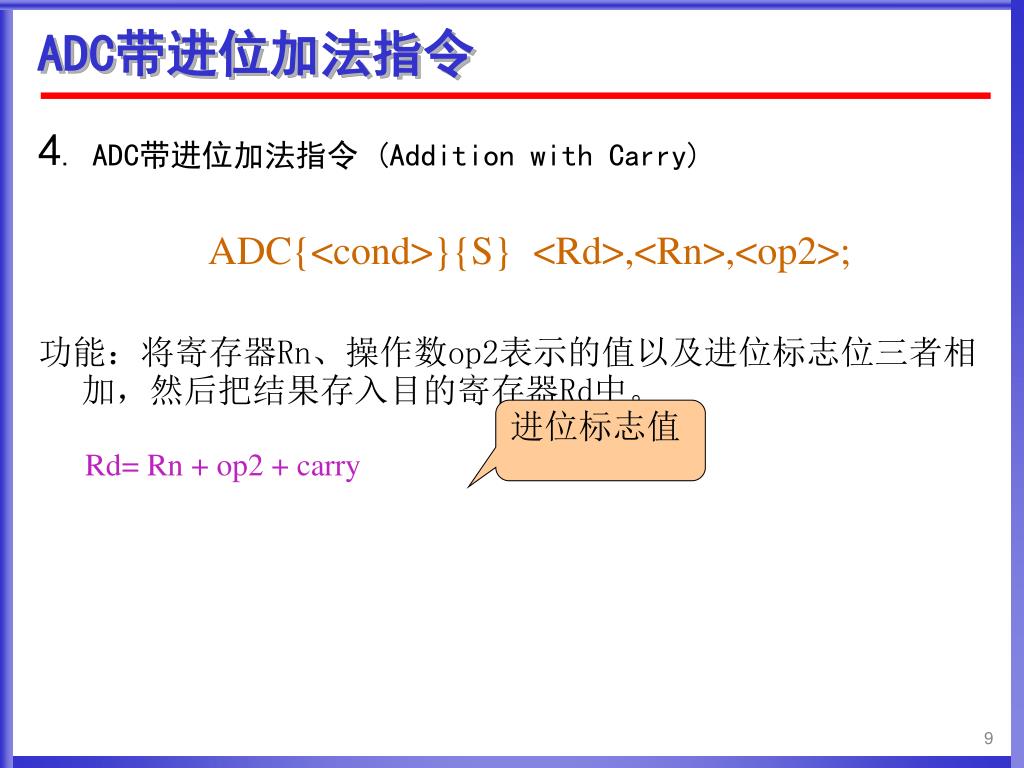

ADC带进位加法指令

4. ADC带进位加法指令 (Addition with Carry)

ADC{<cond>}{S} <Rd>,<Rn>,<op2>;

功能:将寄存器Rn、操作数op2表示的值以及进位标志位三者相加,然后把结果存入目的寄存器Rd中。

Rd= Rn + op2 + carry

进位标志值

9

slide10
ADC带进位加法指令
  • 下列例子实现两个 64位数的加法运算。

64 位结果: 寄存器 R0、R1;低位存在R0

第一个 64 位数: 寄存器 R2、R3;低位存在R2

第二个 64 位数: 寄存器 R4、R5。低位存在R4

ADDS R0, R2, R4 ;加低位的字

ADC R1, R3, R5 ;加下一个字,不带进位

注意:相加时,应设置 S 后缀来更改进位标志。

slide11
SUB减法指令

5. SUB减法指令(Subtraction)

SUB{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:SUB 用操作数 Rn 减去操作数 op2,把结果放置到目的寄存器中。Rd = Rn - op2

Op2为寄存器或立即数,若为寄存器可以先移位。

例:

SUB R0, R1, #5;R0 = R1 - 5

SUB R0, R1, R2;R0 = R1 – R2

SUB R0, R1, R2,LSL#5 ; R0 = R2 - (R2) X 32

slide12
RSB反向减法指令

6. RSB反向减法指令(Reverse Subtraction)

RSB{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:SUB 用操作数 op2 减去操作数 Rn,把结果放置到目的寄存器中 。Rd = op2 – Rn

Op2为寄存器或立即数,若为寄存器可以先移位。

  • 例:

RSB R0, R1, R2 ;R0 = R2 - R1

RSB R0, R1, #256 ;R0 = 256 - R1

RSB R0, R2, R3,LSL#1 ;R0 = (R3 << 1) - R2

slide13
SBC带借位减法指令

7. SBC带借位减法指令:(Subtraction with Carry)

SBC{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:用寄存器Rn的值减去操作数op2表示的值,再减去进位标志取反的值,然后把结果存入目的寄存器Rd中。 Rd= Rn - op2 - !carry

注意: 减法有借位,carry=0 。

slide14
SBC带借位减法指令
  • 该指令用于实现超过32位的数的减法。
  • 例如:

第一个64位操作数存放在寄存器R2,R3中;低位存在R2

第二个64位操作数存放在寄存器R4,R5中;低位存在R4

64位结果存放在R0,R1中。

SUBS R0,R2,R4;低32位相减,S表示结果影响条件

标志位的值

SBC R1,R3,R5;高32位相减

slide15
RSC带借位的反向减法指令

8. RSC带借位的反向减法指令(Reverse Subtraction with Carry)(不要求)

RSC{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:同于SBC,但倒换了两个操作数的前后位置。

Rd = op2 - Rn - !carry

  • 例如:第一个64位操作数存放在寄存器R2,R3中; 第二个64位操作数存放在寄存器R4,R5中;

64位结果存放在R0,R1中。低位在R2、R4、R0

SUBS R0,R2,R4;低32位相减,S表示结果影响

寄存器CPSR的值

RSC R1, R5,R3;高32位相减(或 SBC R1,R3,R5)

mul32
MUL32位乘法指令

9.MUL32位乘法指令(Multiplication)

MUL{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:MUL 提供 32位整数乘法。该指令根据S标志,决定操作是否影响CPSR的值,有S影响N、Z位。

Rn和op2的值为32位无符号数, op2 -必须为寄存器。

Rd = Rn * op2 仅保留最低32位

例如:

MULS R0,R1,R2;R0=R1×R2,结果影响寄存器CPSR的值

slide17

Using a multiplication instruction to multiply by a constant means first loading the constant into a register and then waiting a number of internal cycles for the instruction to complete.

  • A more optimum solution can often be found by using some combination of MOVs, ADDs, SUBs and RSBs with shifts.
    • Multiplications by a constant equal to a ((power of 2) ± 1) can be done in one cycle.
  • Example: r0 = r1 * 5Example: r0 = r1 + (r1 * 4)

ï ADD r0, r1, r1, LSL #2

  • Example: r2 = r3 * 105Example: r2 = r3 * 15 * 7Example: r2 = r3 * (16 - 1) * (8 - 1)ï RSB r2, r3, r3, LSL #4 ; r2 = r3 * 15ï RSB r2, r2, r2, LSL #3 ; r2 = r2 * 7
mla 32
MLA 32位乘加指令

10.MLA 32位乘加指令 (Multiplication with Accumulate)

MLA{<cond>}{S} <Rd>,<Rn>,<op2>,<op3>;

  • 功能: MLA 的行为同于 MUL,但它把操作数 3 的值加到结果上,其中op2,op3必须为寄存器。

Rd =( Rn * op2) + op3,这在求总和时有用

  • Rn、op2和op3的值为32位的有符号数或无符号数。

例如:

MLA R0,R1,R2,R3; R0=R1×R2+R3

slide19

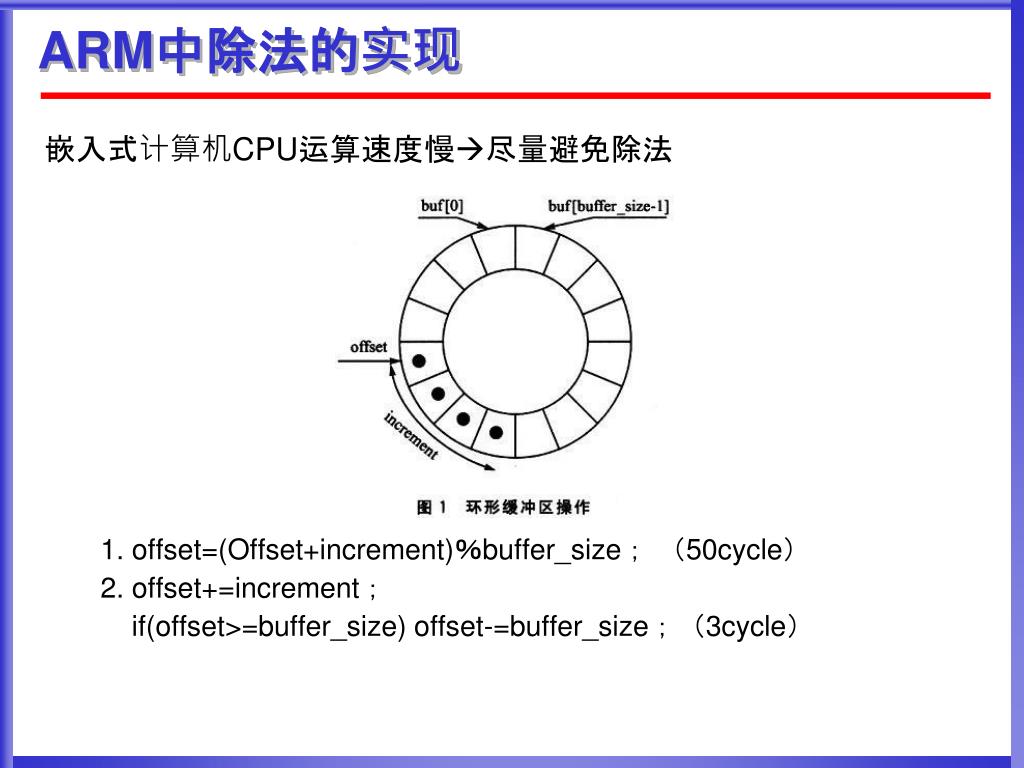

ARM中除法的实现

嵌入式计算机CPU运算速度慢尽量避免除法

1. offset=(Offset+increment)%buffer_size; (50cycle)

2. offset+=increment;

if(offset>=buffer_size) offset-=buffer_size;(3cycle)

slide20
ARM中除法的实现
  • V7之前的ARM处理器:函数形式(如C库函数,20-100 cycles)
  • ARM v7
    • Cortex-M系列,硬件除法器 (2-12 cycles)
    • Cortex-R系列,硬件除法器
    • Cortex-A系列,协处理器(VFP,NEON)
slide21
AND逻辑与指令

11.AND逻辑与指令(logical AND)

AND{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:AND 将在两个操作数上按位进行逻辑与,把结果放置到目的寄存器中;Rd = Rn AND op2。对屏蔽某些位很有用。

例如:

AND R0, R0, #5 ; R0 = 保持 R0 的位 0 和 2,其余位清0

ANDS R0, R0, #0x01 ; 取R0的最低位

slide22
ORR逻辑或指令

12.ORR逻辑或指令(logical OR)

ORR{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:OR 将在两个操作数上按位进行逻辑或,把结果放置到目的寄存器中,Rd = Rn OR op2;对设置特定的位有用。
  • 例如:

ORR R0, R0, #5 ; R0 中的位 0 和 2置1 ,其余位不变

ORR R0, R0, #0x0F;R0低四位置1

MOV R1,R2,LSR #8 ;

ORR R3,R1,R2,LSL#8; 注释有错

slide23

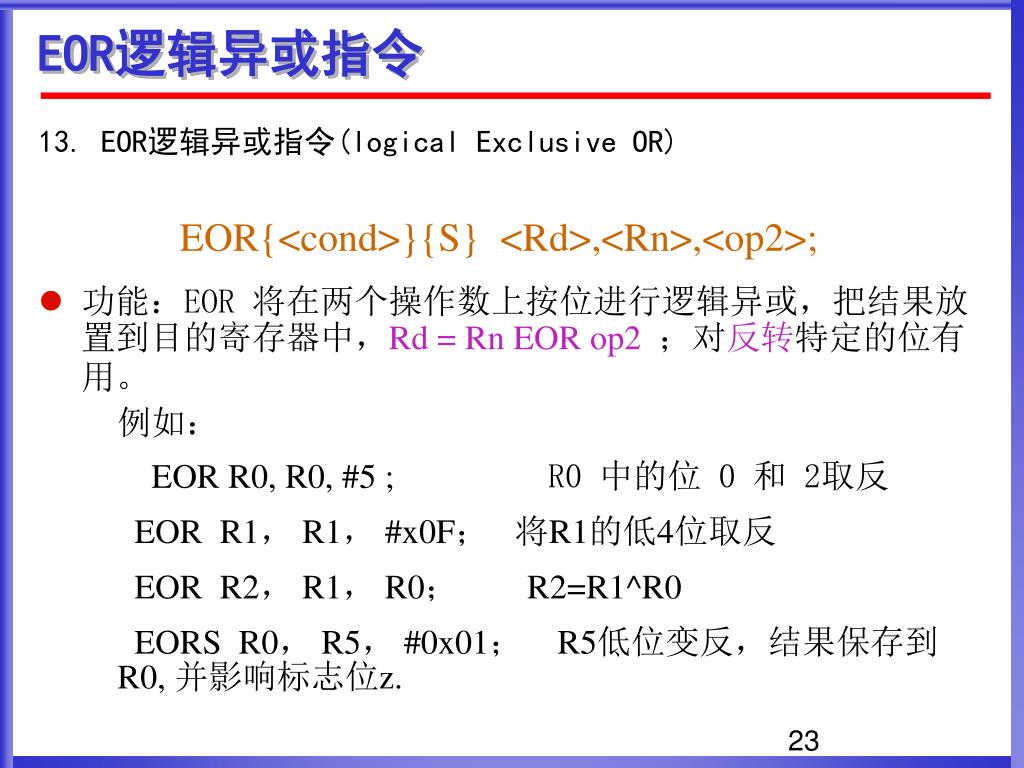

EOR逻辑异或指令

13. EOR逻辑异或指令(logical Exclusive OR)

EOR{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:EOR 将在两个操作数上按位进行逻辑异或,把结果放置到目的寄存器中,Rd = Rn EOR op2;对反转特定的位有用。

例如:

EOR R0, R0, #5 ; R0 中的位 0 和 2取反

  • EOR R1, R1, #x0F;将R1的低4位取反
  • EOR R2, R1, R0; R2=R1^R0
  • EORS R0, R5, #0x01; R5低位变反,结果保存到R0, 并影响标志位z.
slide24
BIC位清除指令

14.BIC位清除指令(Bit Clear)

BIC{<cond>}{S} <Rd>,<Rn>,<op2>;

  • 功能:BIC 是在一个字中清除位的一种方法,与 OR 位设置是相反的操作。 Rd = Rn AND (!op_2)
  • 操作数2是一个32位位掩码(mask)。掩码中某位为1,则清除Rn中的此位。掩码中为0的位, Rn中此位保持不变。

BIC R0, R0, #0x5 ;清除 R0 中的位 0和位2。其余位不变

BIC R1, R1, #0x0F; 清除R1的低四位,其余位不变

BIC R1,R2,R3; R1= R2 AND (!R3)

slide25
CMP比较指令

15.CMP比较指令 (Compare)

CMP{<cond>} <Rn>,<op1>;

  • 功能:将寄存器Rn的值和操作数op1所表示的值进行比较,根据结果更新CPSR中条件标志位的值,但不储存结果。

status = Rn – op1

  • 该指令进行一次减法运算,但不存储结果,只更改条件标志位,后面的指令就可以根据条件标志位来决定是否执行。该指令不需要显式的指定S后缀来更改状态标志。
  • 操作数op1为寄存器或立即数。

CMP R0,#5; 计算R0-5,根据结果设置条件标志位

ADDGT R0,R0,#5; 如果前次带符号比较结果为大于,则执行ADDGT指令

slide26
TST位测试指令

16.TST位测试指令(Test bits)

TST{<cond>} <Rn>,<op1>;

  • 功能:将寄存器Rn的值和操作数op1所表示的值按位做逻辑与操作,根据结果更新CPSR中条件标志位的值,但不储存结果。用于检查寄存器Rn是否设置了op1中相应的位。Status = Rn AND op1
  • 操作数 Rn是要测试的数据字,操作数 op1是一个位掩码。经过测试后,设置 Zero 标志。不需要指定 S 后缀。

TST R0,#5; 测试R0中第0位和第2位是否为0

TST R0, #0x01;判断R0的最低位是否为0

  • TST R1, #0x0F;判断R1的低4位是否全为0
  • BEQ equal;
3 3 2

31

28

27

25

24

23

0

Cond 1 0 1 L Offset

Link bit 0 = Branch

1 = Branch with link

Condition field

3.3.2 跳转指令

B{<cond>} <addr>;

  • 功能:B是最简单的跳转指令。遇到一个B指令,ARM处理器将立即跳转到给定的地址addr,从那里继续执行。

例如:

B exit;程序跳转到标号exit处

……

exit……

  • 注意:addr的值是相对当前PC(即寄存器R15) 的值的一个偏移量;而不是一个绝对地址。它是24位有符号数。实际地址的值由汇编器来计算 。addr的值有符号扩展为32位后,左移两位,然后与PC值相加,即得到跳转的目的地址。跳转的范围为-32M~+32M。
slide28
B跳转指令

What happens to the following two instructions?

In DSP and older RISCs (MIPS,SPARC…): branch delay slot (executed, automatic re-ordered by assembler)

In ARM, PowerPC, Alpha: pipeline refill with 3 cycle penalty (not executed)

  • addr的计算:

0x0000 0000 ADD R0 R1 R2

0x0000 0004 B exit

0x0000 0008 SUB R0 R2 R3

0x0000 000c MOV R4 R0

0x0000 001c exit: ADD R0 R1 R4

汇编器计算exit的值:

偏移量 = 0x 0000 001c – 0x0000 0004

= 0x 0000 0010

exit = 0b 0000 0000 0000 0000 0000 0100 = 0x 000004

实际执行时寻找跳转地址过程:

0x000004  0x000000040x00000010+PC(0x0000000b)

- 8 (由于流水线造成)

slide29
BL带返回的跳转指令

2. BL带返回的跳转指令

BL{<cond>} <addr>;

  • 功能:同B指令,但BL指令执行跳转操作的同时,还将PC(寄存器R15)的值保存到LR寄存器(寄存器R14)中。该指令用于实现子程序调用。程序的返回可通过把LR寄存器的值复制到PC寄存器中来实现

PC-4

例如:

BL func;调用子程序func

……

func

……

MOV R15,R14;子程序返回

slide30
分支执行

if (a != 5){

a = a + 1;

}

Bypass: a = 5;

LDR r0 [a]

CMP r0 #5

BEQ Bypass

ADD R0 R0 #1

Bypass: MOV r0 #5

LDR r0 [a]

CMP r0 #5

ADDNE R0 R0 #1

MOV r0 #5

减少指令数量较小的内存占用

更流畅的流水线执行(pipeline refill penalty = 3 cycles when BEQ is executed)

slide31
分支执行

if((a==b)&&(c==d)) e++;

假设a, b, c ,d, e已经被分别载入到r0, r1, r2, r3, r4, 执行该程序段最少需要几条汇编指令?

CMP r0,r1

CMPEQ r2,r3

ADDEQ r4,r4,#1

slide32

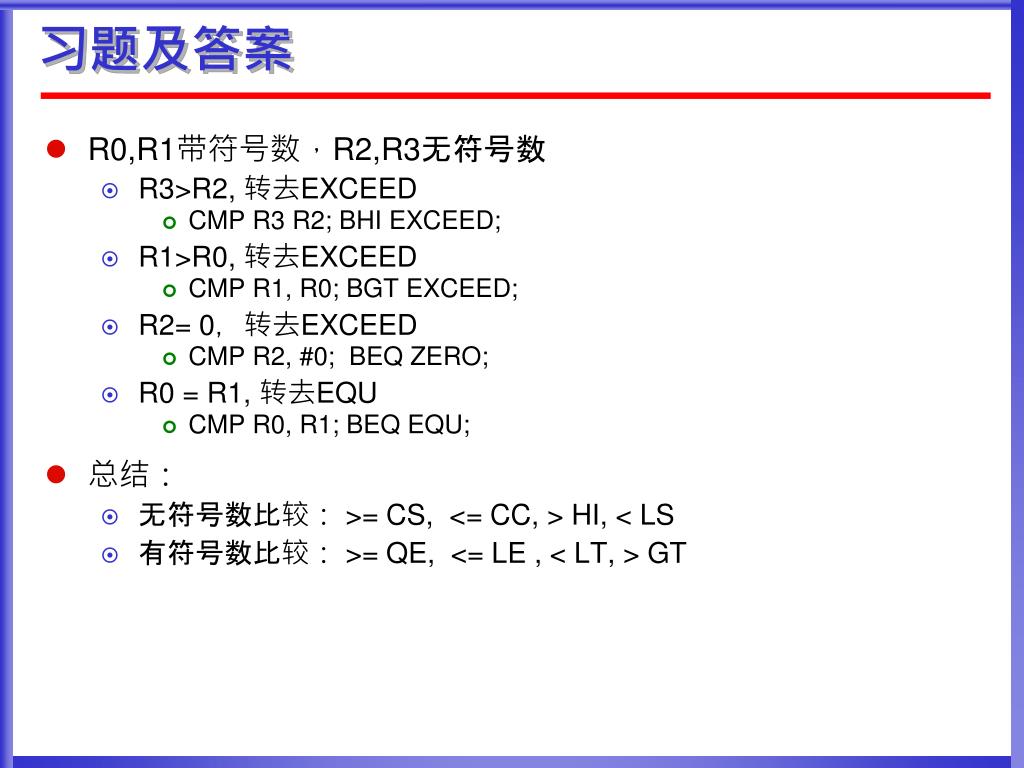

习题及答案
  • R0,R1带符号数,R2,R3无符号数
    • R3>R2, 转去EXCEED
      • CMP R3 R2; BHI EXCEED;
    • R1>R0, 转去EXCEED
      • CMP R1, R0; BGT EXCEED;
    • R2= 0,转去EXCEED
      • CMP R2, #0; BEQ ZERO;
    • R0 = R1, 转去EQU
      • CMP R0, R1; BEQ EQU;
  • 总结:
    • 无符号数比较: >= CS, <= CC, > HI, < LS
    • 有符号数比较: >= QE, <= LE , < LT, > GT
cpsr v
CPSR中V位的设置
  • 以下4中情况V设为1 (以4位数字运算为例)
    • 正数+正数=负数 (0100+0100=1000) (同时设C=0)
    • 负数+负数=正数 (1000+1001 = 0001) (同时设C=1)
    • 正数-负数=负数 (0111-1111 = 1000)(同时设C=0)
    • 负数-正数=正数 (1011-0111 = 0100) (同时设C=1)
  • 乘法运算?
3 3 3 load store
3.3.3 Load/Store指令
  • Load/Store指令用于寄存器和内存间数据的传送,Load用于把内存中的数据装载到寄存器中,而Store则用于把寄存器中的数据存入内存。
  • Load/Store指令分为三类:
  • 单一数据传送指令(LDR和STR等);
  • 多数据传送指令(LDM和STM);
  • 数据交换指令(SWP和SWPB)。
slide35

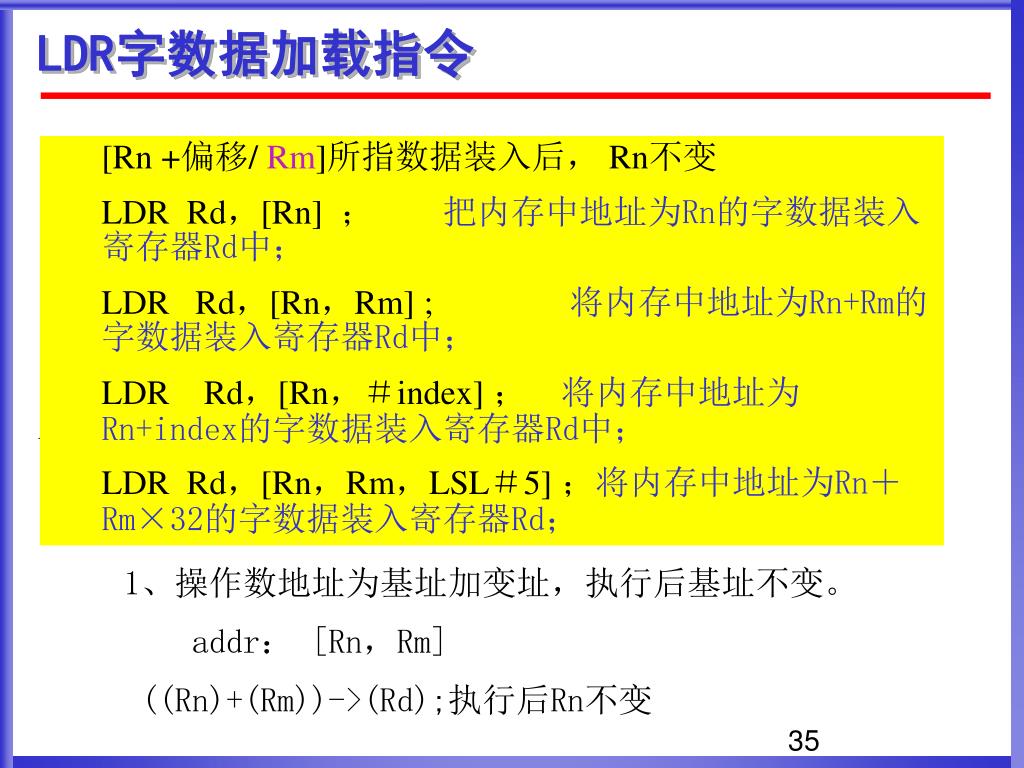

LDR字数据加载指令

1.LDR字数据加载指令:

LDR{<cond>} <Rd>,<addr>;

  • 功能:把addr所表示的内存地址中的字数据装载到目标寄存器Rd中,同时还可以把合成的有效地址写回到基址寄存器。

Addr寻址方式:

Rn表示基址寄存器,Rm表示变址寄存器,index表示偏移量(变址),为12位的无符号数。

1、操作数地址为基址加变址,执行后基址不变。

addr: [Rn,Rm]

((Rn)+(Rm))->(Rd);执行后Rn不变

[Rn +偏移/ Rm]所指数据装入后, Rn不变

LDR Rd,[Rn];把内存中地址为Rn的字数据装入寄存器Rd中;

LDR Rd,[Rn,Rm];将内存中地址为Rn+Rm的字数据装入寄存器Rd中;

LDR Rd,[Rn,#index] ;将内存中地址为Rn+index的字数据装入寄存器Rd中;

LDR Rd,[Rn,Rm,LSL#5] ;将内存中地址为Rn+Rm×32的字数据装入寄存器Rd;

slide36
LDR字数据加载指令

2、操作数地址为基址加变址,执行后基址改变

addr:[Rn,Rm]!

((Rn)+(Rm))->(Rd); 执行后 (Rn)+(Rm)->(Rn);

[Rn +偏移/ Rm]所指数据装入后, Rn= Rn+偏移/ Rm

LDR Rd,[Rn,Rm] !;将内存中地址为Rn+Rm的字数据装入寄存器Rd,并将新地址Rn+Rm写入Rn;

LDR Rd,[Rn,#index] !;将内存中地址为Rn+index的字数据装入寄存器Rd,并将新地址Rn+index写入Rn;

LDR Rd,[Rn,Rm,LSL#5]!;将内存中地址为Rn+Rm×32的字数据装入寄存器Rd,并将新地址Rn+Rm×32写入Rn

slide37
LDR字数据加载指令

3、操作数地址为基址,执行后基址改变

addr:[Rn],Rm

((Rn))-> (Rd);执行后 (Rn)+(Rm)->(Rn);

[Rn]所指数据装入后, Rn= Rn+偏移/ Rm

LDR Rd,[Rn],Rm ;将内存中地址为Rn的字数据装入寄存器Rd,并将新地址Rn+Rm写入Rn;

LDR Rd,[Rn],#index ;将内存中地址为Rn的字数据装入寄存器Rd,并将新地址Rn+index写入Rn;

LDR Rd,[Rn],Rm,LSL#5;将内存中地址为Rn的字数据装入寄存器Rd,并将新地址Rn+Rm×32写入Rn。

slide38

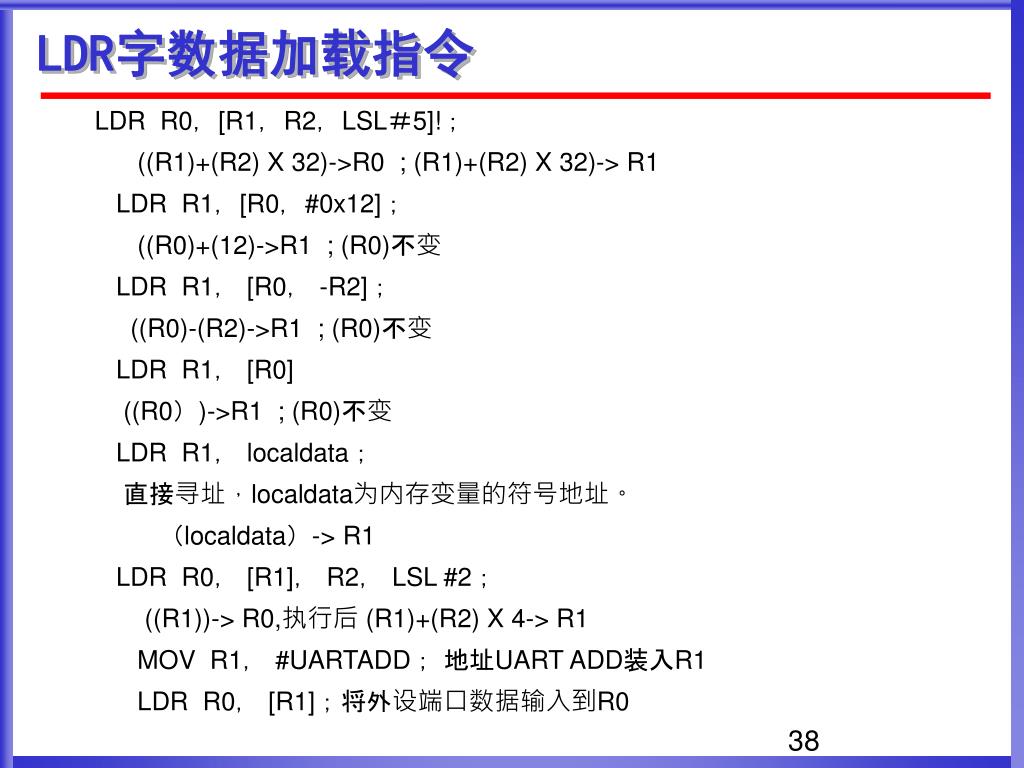

LDR字数据加载指令

LDR R0,[R1,R2,LSL#5]!;

((R1)+(R2) X 32)->R0 ; (R1)+(R2) X 32)-> R1

LDR R1,[R0,#0x12];

((R0)+(12)->R1 ; (R0)不变

LDR R1,[R0,-R2];

((R0)-(R2)->R1 ; (R0)不变

LDR R1,[R0]

((R0))->R1 ; (R0)不变

LDR R1,localdata;

直接寻址,localdata为内存变量的符号地址。

(localdata)-> R1

LDR R0,[R1],R2,LSL #2;

((R1))-> R0,执行后 (R1)+(R2) X 4-> R1

MOV R1,#UARTADD; 地址UART ADD装入R1

LDR R0,[R1];将外设端口数据输入到R0

slide39

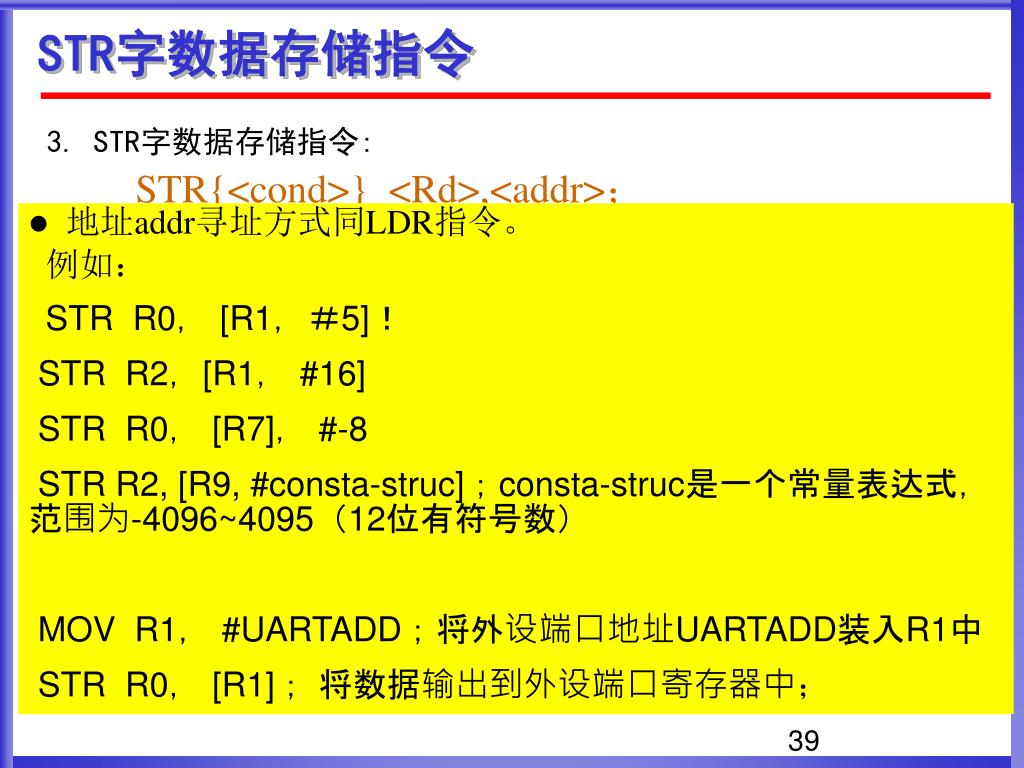

STR字数据存储指令

3. STR字数据存储指令:

STR{<cond>} <Rd>,<addr>;

  • 功能:把寄存器Rd中的字数据(32位)保存到addr所表示的内存地址中,同时还可以把合成的有效地址写回到基址寄存器。
  • 地址addr寻址方式同LDR指令。

例如:

  • STR R0,[R1,#5]!
  • STR R2,[R1,#16]
  • STR R0,[R7],#-8
  • STR R2, [R9, #consta-struc];consta-struc是一个常量表达式,范围为-4096~4095(12位有符号数)
  • MOV R1,#UARTADD;将外设端口地址UARTADD装入R1中
  • STR R0,[R1];将数据输出到外设端口寄存器中;
effect of endianess
Effect of endianess
  • The ARM can be set up to access its data in either little or big endian format.
  • Little endian:
    • Least significant byte of a word is stored in bits 0-7 of an addressed word.
  • Big endian:
    • Least significant byte of a word is stored in bits 24-31 of an addressed word.
  • This has no real relevance unless data is stored as words and then accessed in smaller sized quantities (halfwords or bytes).
    • Which byte / halfword is accessed will depend on the endianess of the system involved.
endianess example

r0 = 0x11223344

31 24 23 16 15 8 7 0

11 22 33 44

STR r0, [r1]

31 24 23 16 15 8 7 0

11 22 33 44

LDRB r2, [r1]

31 24 23 16 15 8 7 0

31 24 23 16 15 8 7 0

00 00 00 11

00 00 00 44

Endianess Example

31 24 23 16 15 8 7 0

Memory

44 33 22 11

r1 = 0x100

r1 = 0x100

Big-endian

Little-endian

r2 = 0x44

r2 = 0x11

slide42

应用举例:(1) 用ARM指令实现x=(a+b)-c:

LDR R4, =a; (R4)=a,a为内存变量地址

LDR R0,[R4];((R4))->R0, (a)-> R0

LDR R5, =b;

LDR R1,[R5] ; ((R5))->R1, (b)->R1

ADD R3,R0,R1; (a)+(b)->R3

LDR R4, =c

LDR R2,[R4] ; ((R4))->R2, (c)->R2

SUB R3,R3,R2; a+b-c -> R3

LDR R4, =x ;(R4)=x

STR R3,[R4] ; (a+b)- c存入x变量

slide43

(2) 用ARM指令实现x=a*(b+c)

ADR R4,b;变量b的地址装入R4中;LDR R4,=b

LDR R0,[R4] ;(b)->R0

ADR R4,c ; LDR R4,=c

LDR R1,[R4] ; (c)->R1

ADD R2,R0,R1 ;b+c ->R2

ADR R4,a ;LDR R4,=a

LDR R0,[R4] ; (a)->R0

MUL R2,R2,R0; (b+c)*a->R2

ADR R4,x ;LDR R4,=x

STR R2,[R4] ; (b+c)*a->x

slide44
批量数据加载/存储指令

内存操作:IAIBDADB

堆栈操作:FAFDEAED

5. LDM批量数据加载指令:

LDM{<cond>}{<type>} <Rn>{!},<regs>{^};

  • 功能:从一片连续的内存单元读取数据到各个寄存器中,内存单元的起始地址为基址寄存器Rn的值,各个寄存器由寄存器列表regs表示。该指令一般用于多个寄存器数据的出栈。

Rn:保存内存单元的起始地址。

Regs:寄存器列表,由若干个寄存器组成,寄存器之间

以“,”或“-”分隔。

  • {!}:若选用了此后缀,则当指令执行完毕后,将最后的地址写入基址寄存器。
  • ‘^’不带^表示用户和系统模式寄存器;
  • 带有^表示异常模式寄存器,此时若LDM包含R15,装载 R15 时恢复 SPSR至CPSR 位。
slide45
批量数据加载/存储指令

6. STM批量数据存储指令:

STM{<cond>}{<type>} <Rn>{!},<regs>{^};

功能:将各个寄存器的值存入一片连续的内存单元中,内存单元的起始地址为基址寄存器Rn的值,各个寄存器由寄存器列表regs表示。该指令一般用于多个寄存器数据的入栈。

批量数据存储、加载时,低编号寄存器对应低地址存储单元,与寄存器在指令中出现的次序无关。

45

slide46

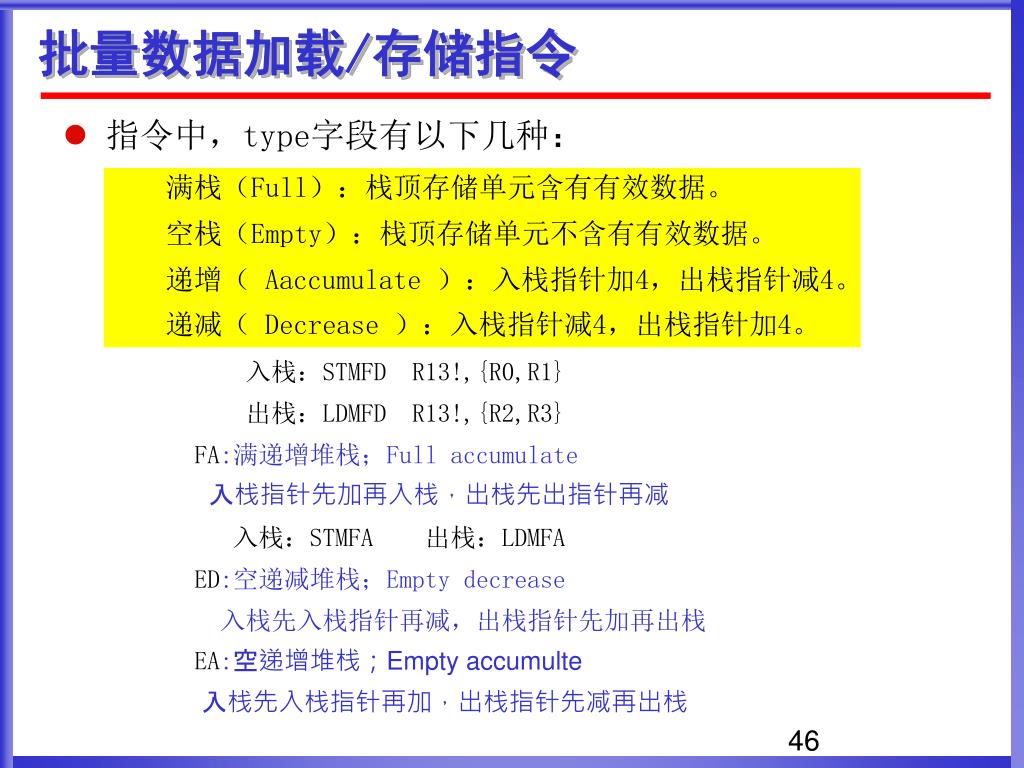

批量数据加载/存储指令
  • 指令中,type字段有以下几种:

满栈(Full):栈顶存储单元含有有效数据。

空栈(Empty):栈顶存储单元不含有有效数据。

递增(Aaccumulate):入栈指针加4,出栈指针减4。

递减( Decrease ):入栈指针减4,出栈指针加4。

  • 4种类型的堆栈

FD:满递减堆栈;Full decrease

入栈指针先减再入栈,出栈先出指针再加

入栈:STMFD R13!,{R0,R1}

出栈:LDMFD R13!,{R2,R3}

FA:满递增堆栈;Full accumulate

入栈指针先加再入栈,出栈先出指针再减

入栈:STMFA 出栈:LDMFA

ED:空递减堆栈;Empty decrease

入栈先入栈指针再减,出栈指针先加再出栈

  • EA:空递增堆栈;Empty accumulte
  • 入栈先入栈指针再加,出栈指针先减再出栈
slide47
批量数据加载/存储指令
  • 指令中,type字段有以下几种:

4种内存操作

IA:STM/LDM每次传送后地址加4;Increase after

STMIA R13!,{R0,R1}

LDMIA R13!,{R2,R3}

IB:STM/LDM每次传送前地址加4;Increase before

STMIB R13!,{R0,R1}

LDMIB R13!,{R2,R3}

DA:STM/LDM每次传送后地址减4;Decrease after

STMDA R13!,{R0,R1}

LDMDA R13!,{R2,R3}

DB:STM/LDM每次传送前地址减4;Decrease before

STMIDB R13!,{R0,R1}

LDMDB R13!,{R2,R3}

slide48

36338832

14543862

LDMIA:每次传送后地址加4;

15548545

0x123456a0

0x12345690

0x1234568c

0x12345688

0x12345684

0x12345680

0x1234567c

0x12345678

LDMIB:每次传送前地址加4;

54693645

LDMDA:每次传送后地址减4;

66663333

R3

R1

R0

R3

R1

R0

R13

15548545

54693645

66663333

14543862

15548545

54693645

00008888

59595959

LDMDB:每次传送前地址减4;

0x12345684

66663333

00008888

59595959

26262626

00008888

59595959

26262626

内存中的数据

批量数据加载/存储指令
  • IA、IB、DA、DB指定了地址加还是减,是传送前还是传送后 。例如:LDMIA/IB/DA/DB R13!,{R0-R1,R3};各指令执行完后,结果如图所示:

STMIA/IB/DA/DB 地址变化与

LDMIA/IB/DA/DB 相同.

slide49
批量数据加载/存储指令

FD、ED、FA、和EA指定是满栈还是空栈,是升序栈还是降序栈,用于堆栈寻址。一个满栈的栈指针指向上次写的最后一个数据单元,而空栈的栈指针指向第一个空闲单元。一个降序栈是在内存中反向增长而升序栈在内存中正向增长。如下图所示,数据以16进制存储。

36338832

36338832

14543862

14543862

EA:空递增堆栈;

STM入栈 ↑ LDM出栈 ↓

15548545

15548545

0x123456a0

0x12345690

0x1234568c

0x12345688

0x12345684

0x12345680

0x1234567c

0x12345678

0x123456a0

0x12345690

0x1234568c

0x12345688

0x12345684

0x12345680

0x1234567c

0x12345678

0x123456a0

0x12345690

0x1234568c

0x12345688

0x12345684

0x12345680

0x1234567c

0x12345678

0x123456a0

0x12345690

0x1234568c

0x12345688

0x12345684

0x12345680

0x1234567c

0x12345678

54693645

54693645

54693645

54693645

栈指针

66663333

66663333

66663333

66663333

FA:满递增堆栈;

STM 入栈 ↑ LDM出栈 ↓

00008888

00008888

ED:空递减堆栈;

STM入栈 ↓LDM出栈 ↑

FD:满递减堆栈;

STM入栈 ↓LDM出栈 ↑

59595959

59595959

栈指针

26262626

26262626

栈指针

栈指针

49

slide50

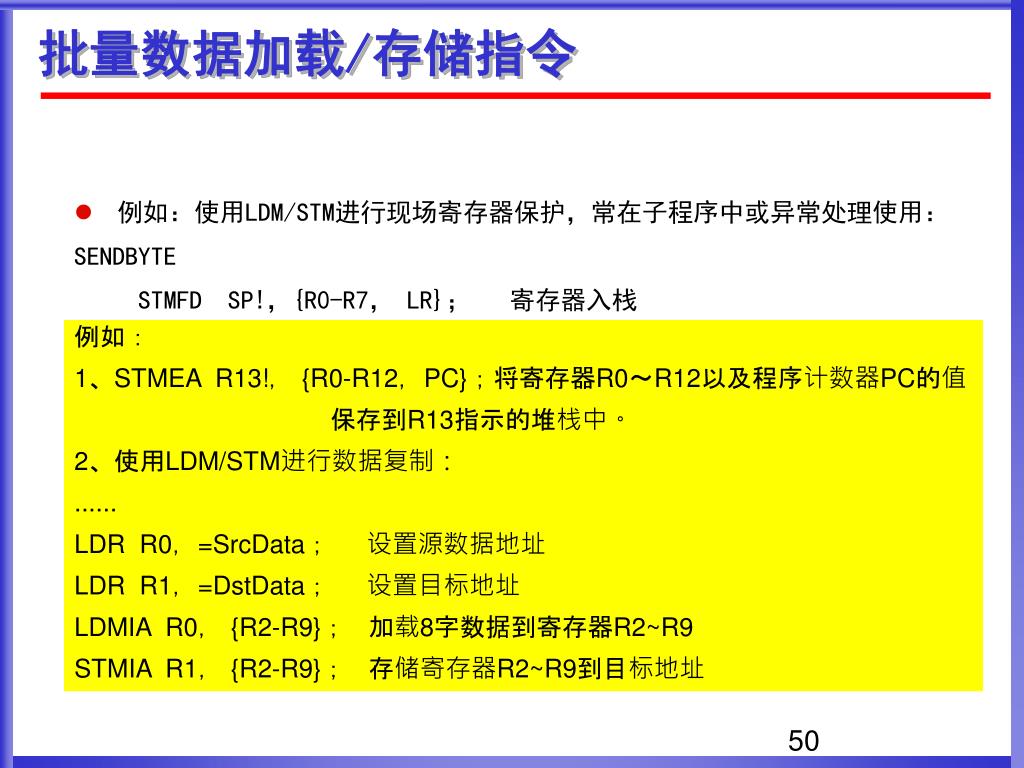

批量数据加载/存储指令
  • 例如:使用LDM/STM进行现场寄存器保护,常在子程序中或异常处理使用:

SENDBYTE

STMFD SP!,{R0-R7,LR};寄存器入栈

......

BL DELAY;调用DELAY子程序

DELAY ......

......

LDMFD SP!,{R0-R7,PC};恢复寄存器,并返回

例如:

1、STMEA R13!, {R0-R12,PC};将寄存器R0~R12以及程序计数器PC的值

保存到R13指示的堆栈中。

2、使用LDM/STM进行数据复制:

......

LDR R0,=SrcData;设置源数据地址

LDR R1,=DstData;设置目标地址

LDMIA R0,{R2-R9};加载8字数据到寄存器R2~R9

STMIA R1,{R2-R9};存储寄存器R2~R9到目标地址

ldmia stmia
LDMIA/STMIA
  • LDMIA/STMIA Rn!, {reglist}
    • Rnis the register containing the base address. Rnmustbe in the range r0-r7.
    • reglistis a comma-separated list of low registers or low-register ranges.
  • Usage
    • Registers are loaded stored and in numerical order, with the lowest numbered register at the address initially in Rn.
    • The value in Rn is incremented by 4 times the number of registers in reglist.
    • If Rn is in reglist:
      • for an LDMIA instruction, the final value of Rn is the value loaded, not the incremented address
      • for an STMIA instruction, the value stored for Rn is:
        • the initial value of Rn if Rn is the lowest-numbered register in reglist
        • unpredictable otherwise.
incorrect examples
Incorrect examples
  • LDMIA r3!,{r0,r9} ; high registers not allowed
  • STMIA r5!, {} ; must be at least one register in list
  • STMIA r5!,{r1-r6} ; value stored from r5 is unpredictable
slide53
寻址方式对应关系

ARM编译器默认使用方式

slide56

LDMFD R0! {R1, R5, R2}

LDR R1,[R0],#4

LDR R2,[R0],#4

LDR R5,[R0],#4

3 3 6
3.3.6 异常中断指令

ARM处理器支持两条异常中断指令:软件中断指令SWI和断点中断指令 BKPT。

1. SWI软件中断指令:

SWI{条件} 24位的立即数(系统例程类型) ;

功能:产生软件中断,并调用操作系统的例程。

指令中24位的立即数指定系统例程的类型,其他入口参数通过通用寄存器传递.

  • 例如:SWI 0X05; 该指令用于调用编号为05的系统例程
slide58
SWI软件中断指令

指定系统例程类型的2种方式:

1、指令中24位的立即数(值为0~16777215之间的整数)指定用户程序调用系统例程的类型,其参数通过通用寄存器传递。

MOV R0, #34;设置子功能号为34,作为入口参数

SWI 12;调用12号软中断

2、当24位的立即数被忽略时,系统例程类型由寄存器R0指定,其参数通过其他通用寄存器传递。

MOV R0, #12;调用12号软中断,类型为12。

MOV R1, #34;设置子功能号为34

SWI 0; 中断立即数为0,类型由R0指定。

slide59
BKPT断点中断指令

2. BKPT断点中断指令:

BKPT 16位的立即数;

  • 功能:用于产生软件断点中断,以便软件调试时使用。 16位的立即数:额外的断点信息,可有可无。
slide60
  内容提要

ARM编程模型

ARM指令格式和寻址方式

ARM指令集

Thumb指令集

思考题

slide61
举例
  • 例1:写出执行以下计算的指令序列,其中,X,Y,Z,R,W

均为32位无符号数,两数乘积不超出32位数范围。

(1) ZW-(X+6)-(R+9)

(2) Z(W*X)/16

  • 例2: 假定R0、R1中的内容为带符号数,R2、R3中的内容为无符号数,写出指令实现以下判断:

若R3的内容超过R2的内容,则转去执行EXCEED.

若R1的内容超过R0的内容,则转去执行EXCEED.

若R2的内容等于零,则转去执行ZERO.

若R1的内容和R2的内容相等,则转去执行EQU.
