Presentation Transcript
massenbewegungen

Massenbewegungen

EF Geografie FS 06

Christoph Kenel, 4Mb

ablauf
Ablauf
  • Definition
  • 3 Grundtypen
  • Rutschung
  • Hangmure
  • Felssturz
  • Bergsturz
  • Gefährdung
  • Massnahmen
  • Quellen
definition

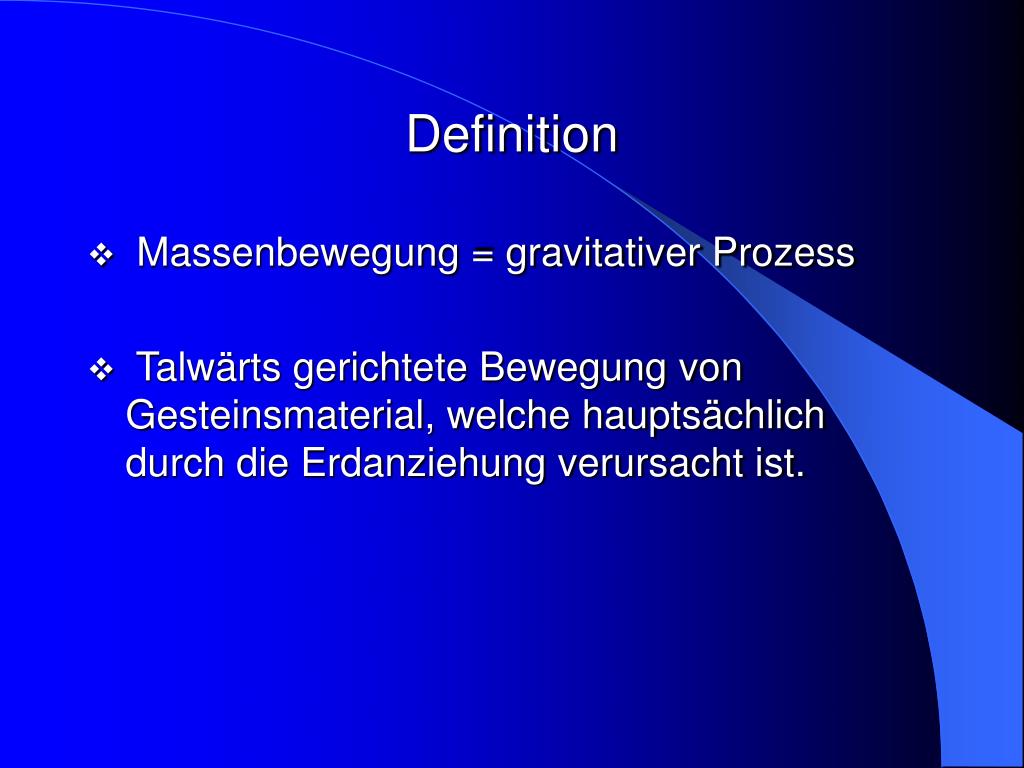

Definition
  • Massenbewegung = gravitativer Prozess
  • Talwärts gerichtete Bewegung von Gesteinsmaterial, welche hauptsächlich durch die Erdanziehung verursacht ist.
3 grundtypen
3 Grundtypen

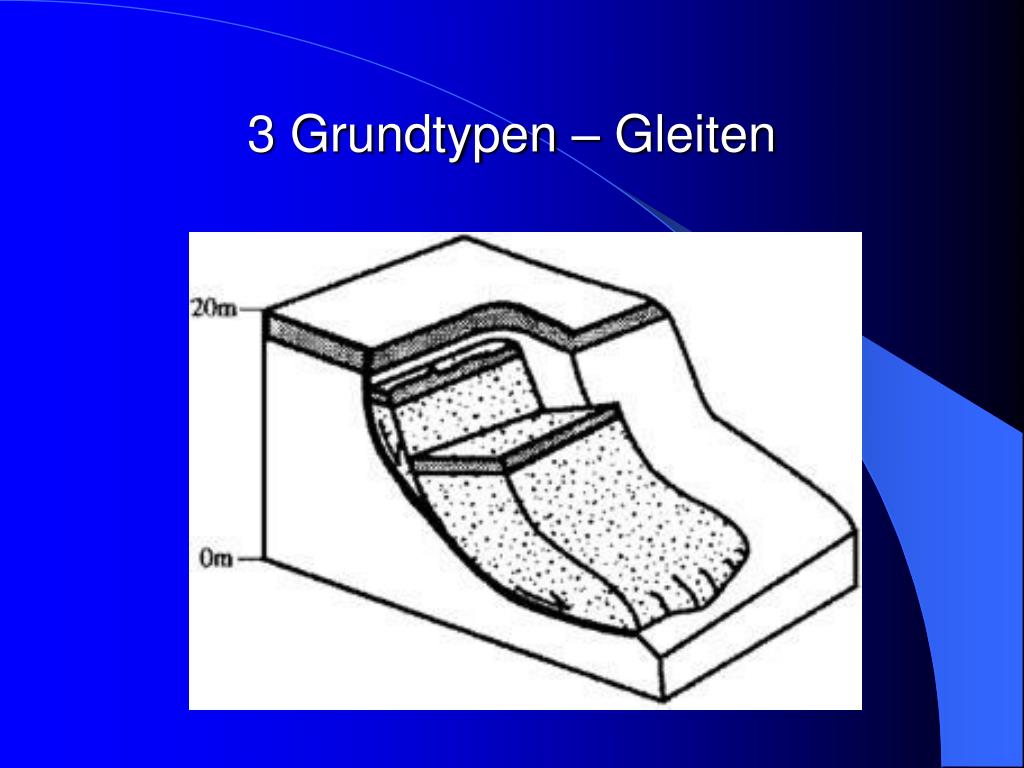

  • Gleiten:
    • Material bewegt sich entlang von Gleitschichten oder dünnen Zonen mit stark verformten Hanganteilen
3 grundtypen6
3 Grundtypen
  • Fallen:
    • Ablösung von Material an Wänden oder Steilhängen. Material stürzt grösstenteils rollend, springend und frei fallend ab.
3 grundtypen8
3 Grundtypen
  • Fliessen
    • Ausbildung temporärer Gleitflächen
    • Verhalten wie eine viskose Flüssigkeit
rutschung

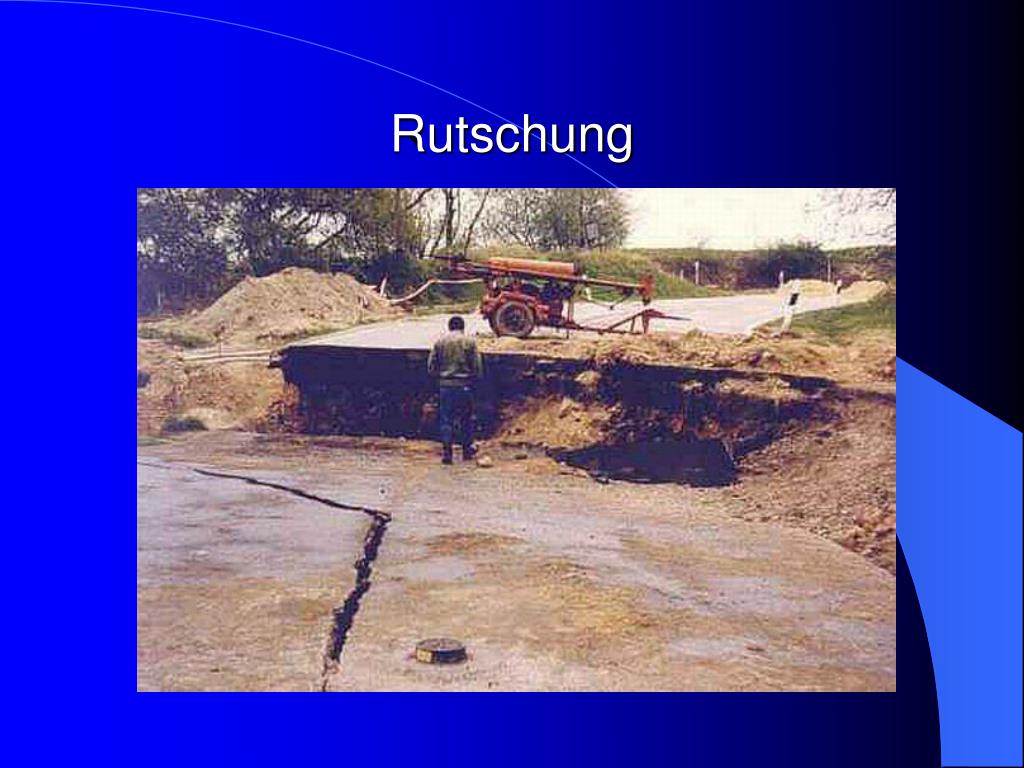

Rutschung
  • Abrutschen von Gesteinspaket auf Gleitfläche
  • An Hängen von 10° bis 40°
  • Unterschiedliche Geschwindigkeiten von mm/a bis m/s
  • Schäden:
    • Differentialbewegung des Untergrunds, Verschüttung von Flüssen
hangmure

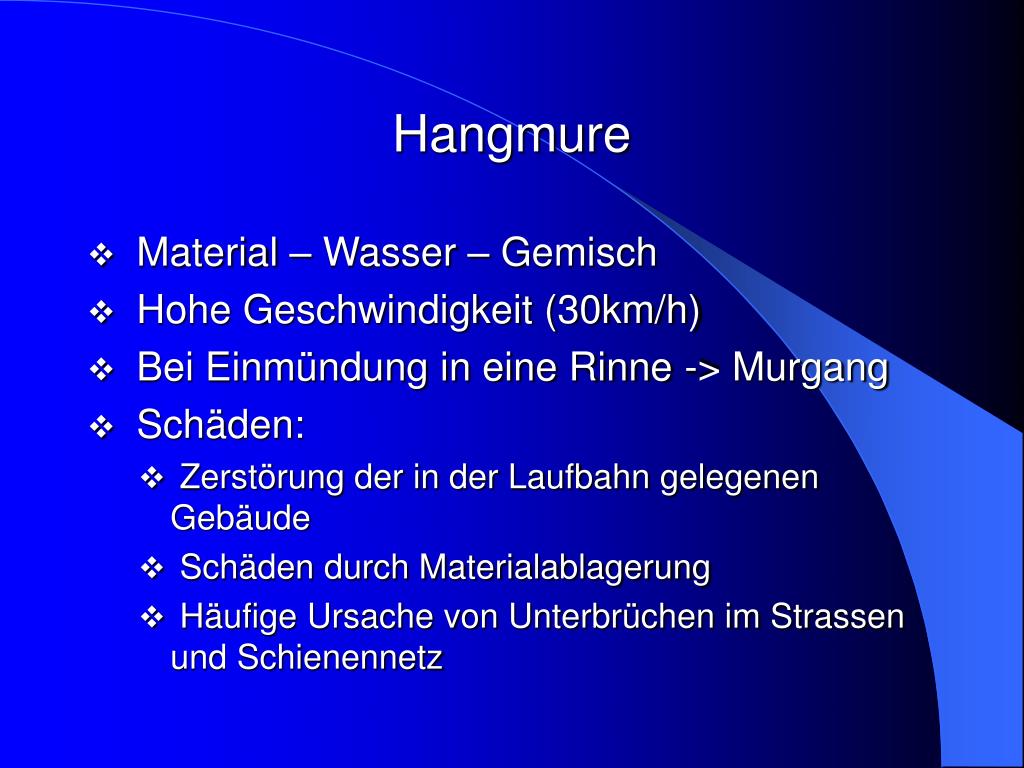

Hangmure
  • Material – Wasser – Gemisch
  • Hohe Geschwindigkeit (30km/h)
  • Bei Einmündung in eine Rinne -> Murgang
  • Schäden:
    • Zerstörung der in der Laufbahn gelegenen Gebäude
    • Schäden durch Materialablagerung
    • Häufige Ursache von Unterbrüchen im Strassen und Schienennetz
felssturz
Felssturz
  • Abbrechen von Felspaketen an instabilen Zonen
  • Folge der Verwitterung
  • Zerkleinerung des Materials beim Sturz
  • Schäden:
    • Verschüttung
    • mechanische Zerstörung durch hohe Aufprallgeschwindigkeit
bergsturz

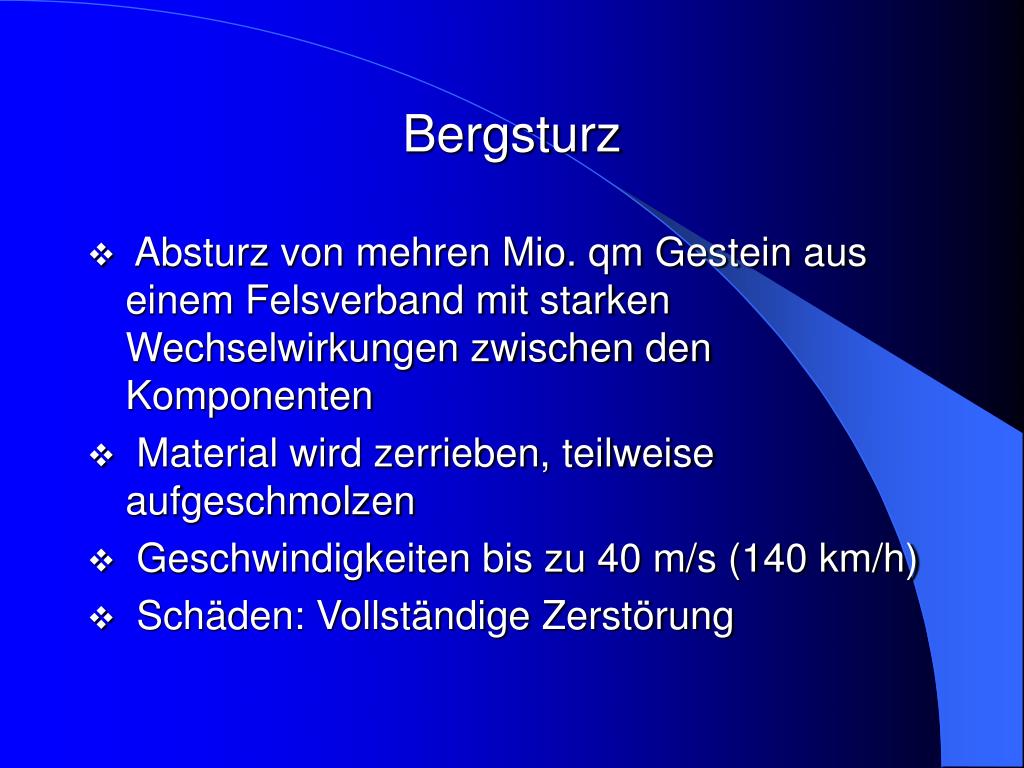

Bergsturz
  • Absturz von mehren Mio. qm Gestein aus einem Felsverband mit starken Wechselwirkungen zwischen den Komponenten
  • Material wird zerrieben, teilweise aufgeschmolzen
  • Geschwindigkeiten bis zu 40 m/s (140 km/h)
  • Schäden: Vollständige Zerstörung
gef hrdung
Gefährdung
  • 6-8% der Schweiz instabiles Gebiet
    • Alpiner und Voralpiner Raum, Jura, auch Mittelland!
  • Rinnen, die aus obengenannten Gebieten kommen, sind auch im Flachland gefährlich ( Murgänge, Flutwelle)
massnahmen
Massnahmen
  • Allgemein: Beobachtung der gefährdeten Gebiete
  • Rutschungen: Erdanker, Drainage, Schutzwald, Flexible Leitungen
  • Hangmuren: Drainage, Verbauungen, Ablenkdämme, Spaltkeile
  • Felsstürze: Metallnetze (SBB), Verbauungen, Felsanker, Sprengungen, Beton
  • Bergstürze: Kein Schutz möglich, Ereignis muss im Voraus bekannt sein
quellen
Quellen
  • www.cenat.ch
  • www.eawag.ch
  • www.geotechnik-mainz.de
